电气-仪表及控制系统接地存在误区

仪表及控制系统接地不是一个新的论题，很多问题早有结论，也有正确的设计方法。

但在部分工程技术人员中，仍存在一些模糊概念和疑虑。

接地的作用、接地的分类很多文献都讨论过，由不同的方法可以有不同的分类，都有道理，本文不再讨论。

本文主要讨论接地设计怎么做，为什么。

仪表及控制系统接地的目的主要有两个：一是为人身安全和电气设备的运行，包括保护接地、本安接地、防静电接地和防雷接地等；二是为信号传输和抗干扰的工作接地。

但二者又是相关的，不能截然分开。

关于仪表系统接地，我国目前还没有制定相应的国家标准。

但电气专业关于保护接地、防雷接地的国家标准中的有关规定，是可以参照执行的。

IEC和ISA等国际组织的有关标准提供了很好的参考，特别是信息技术装置功能接地和保护接地通过等电位连接以及合用接地的规定，为设计人员提供了权威的、明确的工程设计依据。

1保护接地保护接地是为人身安全和电气设备安全而设置的接地（也称为安全接地），仪表专业的保护接地与电气专业的保护接地一样，属于低压配电系统接地，因此，应按电气专业的有关标准、规范和方法进行。

例如：GBJ65-83《工业与民用电力装置的接地设计规范》等。

对于低压配电系统接地，电气专业有一系列比较完善的设计、计算、试验、施工及验收的标准规范，对接地系统的各个环节都有较完整的理论、实验和方法，绝不是某个接地电阻值就可以概括的。

仪表专业用电一般来自不间断电源UPS或电气专业的建筑物配电，大体可分为控制室用电和现场仪表用电。

控制室用电一般采用TN-S系统（整个系统中的保护线和中线是分开的）［1］。

现场仪表用电一般采用TT系统（分散接地）。

根据等电位连接原则，仪表用电的保护接地应当是电气接地系统。

不但建筑物内实施等电位连接，石油化工装置一般还采用全装置等电位连接。

接地工程应当按电气专业的标准规范和方法来设计。

有的设计将UPS供电的仪表系统的保护接地分离出来单独设置接地系统，这是不适宜的。

多数UPS 的两路供电中的一路是不经过变压器隔离而直接切换输出的，这就不可能具备单独设置接地系统的条件。

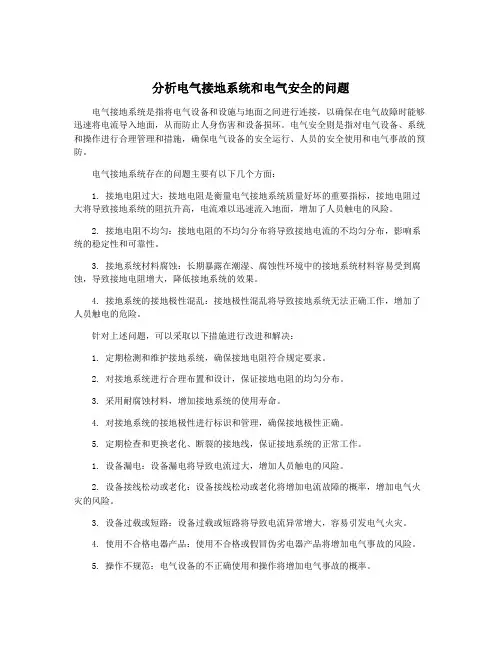

分析电气接地系统和电气安全的问题电气接地系统是指将电气设备和设施与地面之间进行连接，以确保在电气故障时能够迅速将电流导入地面，从而防止人身伤害和设备损坏。

电气安全则是指对电气设备、系统和操作进行合理管理和措施，确保电气设备的安全运行、人员的安全使用和电气事故的预防。

电气接地系统存在的问题主要有以下几个方面：1. 接地电阻过大：接地电阻是衡量电气接地系统质量好坏的重要指标，接地电阻过大将导致接地系统的阻抗升高，电流难以迅速流入地面，增加了人员触电的风险。

2. 接地电阻不均匀：接地电阻的不均匀分布将导致接地电流的不均匀分布，影响系统的稳定性和可靠性。

3. 接地系统材料腐蚀：长期暴露在潮湿、腐蚀性环境中的接地系统材料容易受到腐蚀，导致接地电阻增大，降低接地系统的效果。

4. 接地系统的接地极性混乱：接地极性混乱将导致接地系统无法正确工作，增加了人员触电的危险。

针对上述问题，可以采取以下措施进行改进和解决：1. 定期检测和维护接地系统，确保接地电阻符合规定要求。

2. 对接地系统进行合理布置和设计，保证接地电阻的均匀分布。

3. 采用耐腐蚀材料，增加接地系统的使用寿命。

4. 对接地系统的接地极性进行标识和管理，确保接地极性正确。

5. 定期检查和更换老化、断裂的接地线，保证接地系统的正常工作。

1. 设备漏电：设备漏电将导致电流过大，增加人员触电的风险。

2. 设备接线松动或老化：设备接线松动或老化将增加电流故障的概率，增加电气火灾的风险。

3. 设备过载或短路：设备过载或短路将导致电流异常增大，容易引发电气火灾。

4. 使用不合格电器产品：使用不合格或假冒伪劣电器产品将增加电气事故的风险。

5. 操作不规范：电气设备的不正确使用和操作将增加电气事故的概率。

1. 对设备进行定期检测和维护，确保设备正常工作。

3. 对设备进行合理的负载管理，防止过载和短路。

4. 购买合格认证的电器产品，杜绝使用假冒伪劣产品。

5. 加强员工的安全培训，教育员工正确使用和操作电气设备。

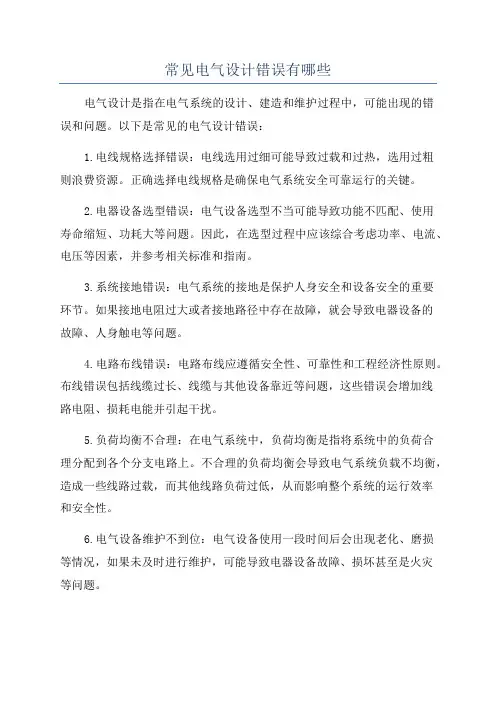

常见电气设计错误有哪些电气设计是指在电气系统的设计、建造和维护过程中，可能出现的错误和问题。

以下是常见的电气设计错误：1.电线规格选择错误：电线选用过细可能导致过载和过热，选用过粗则浪费资源。

正确选择电线规格是确保电气系统安全可靠运行的关键。

2.电器设备选型错误：电气设备选型不当可能导致功能不匹配、使用寿命缩短、功耗大等问题。

因此，在选型过程中应该综合考虑功率、电流、电压等因素，并参考相关标准和指南。

3.系统接地错误：电气系统的接地是保护人身安全和设备安全的重要环节。

如果接地电阻过大或者接地路径中存在故障，就会导致电器设备的故障、人身触电等问题。

4.电路布线错误：电路布线应遵循安全性、可靠性和工程经济性原则。

布线错误包括线缆过长、线缆与其他设备靠近等问题，这些错误会增加线路电阻、损耗电能并引起干扰。

5.负荷均衡不合理：在电气系统中，负荷均衡是指将系统中的负荷合理分配到各个分支电路上。

不合理的负荷均衡会导致电气系统负载不均衡，造成一些线路过载，而其他线路负荷过低，从而影响整个系统的运行效率和安全性。

6.电气设备维护不到位：电气设备使用一段时间后会出现老化、磨损等情况，如果未及时进行维护，可能导致电器设备故障、损坏甚至是火灾等问题。

7.缺乏安全保护措施：电气设计中缺乏安全保护措施是一种严重的设计错误。

缺乏过载保护、过电压保护、过电流保护等安全保护装置可能导致电器设备的故障、火灾等严重后果。

8.电器设备布置错误：电器设备布置不当可能导致电缆过短或过长、设备间干扰等问题。

正确的设备布置可以降低运行风险，提高电气系统性能。

9.忽视电气安全标准和规范：电气设计必须遵守国家和地方的相关标准和规范，包括电气安全、电线电缆保护、设备接地和绝缘等问题。

忽视这些标准和规范会增加电气事故的风险。

10.不合理的系统容量计算：在电气设计中，容量计算是非常重要的一步，对于输入功率、负载和系统容量的计算需十分准确。

错误的容量计算可能导致系统过载或浪费，影响系统运行效率。

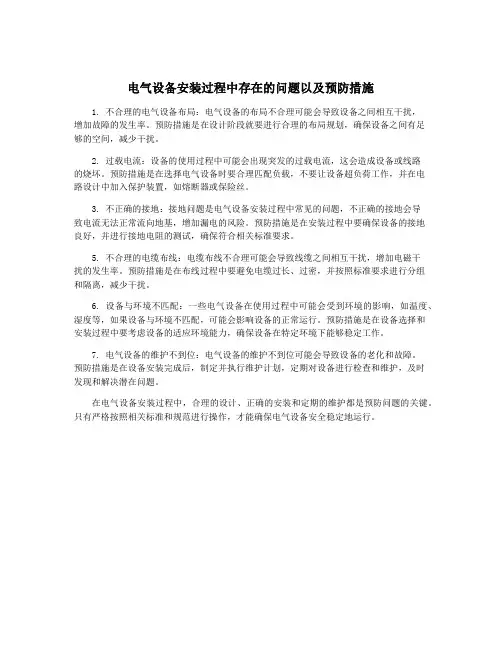

电气设备安装过程中存在的问题以及预防措施
1. 不合理的电气设备布局：电气设备的布局不合理可能会导致设备之间相互干扰，
增加故障的发生率。

预防措施是在设计阶段就要进行合理的布局规划，确保设备之间有足
够的空间，减少干扰。

2. 过载电流：设备的使用过程中可能会出现突发的过载电流，这会造成设备或线路
的烧坏。

预防措施是在选择电气设备时要合理匹配负载，不要让设备超负荷工作，并在电
路设计中加入保护装置，如熔断器或保险丝。

3. 不正确的接地：接地问题是电气设备安装过程中常见的问题，不正确的接地会导
致电流无法正常流向地基，增加漏电的风险。

预防措施是在安装过程中要确保设备的接地
良好，并进行接地电阻的测试，确保符合相关标准要求。

5. 不合理的电缆布线：电缆布线不合理可能会导致线缆之间相互干扰，增加电磁干
扰的发生率。

预防措施是在布线过程中要避免电缆过长、过密，并按照标准要求进行分组
和隔离，减少干扰。

6. 设备与环境不匹配：一些电气设备在使用过程中可能会受到环境的影响，如温度、湿度等，如果设备与环境不匹配，可能会影响设备的正常运行。

预防措施是在设备选择和
安装过程中要考虑设备的适应环境能力，确保设备在特定环境下能够稳定工作。

7. 电气设备的维护不到位：电气设备的维护不到位可能会导致设备的老化和故障。

预防措施是在设备安装完成后，制定并执行维护计划，定期对设备进行检查和维护，及时
发现和解决潜在问题。

在电气设备安装过程中，合理的设计、正确的安装和定期的维护都是预防问题的关键。

只有严格按照相关标准和规范进行操作，才能确保电气设备安全稳定地运行。

电气\仪表及控制系统接地存在的误区关键词：接地工作接地重复接地保护接地保护接零摘要：生产实际应用过程中，我们都知道接地的重要性，但很多人都存在对接地的认识不够，认为任何设备都要接地或者是接地点越多越好等诸多问题。

本文着重阐述了电气、仪表及控制系统接地在生产实际中存在的误区，希望对大家有所帮助。

接地是指将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。

接地的种类较多，生产实际中常见的接地有：保护接地、工作接地、防雷接地、防静电接地以及本安系统接地等等。

正是由于接地种类多和施工人员对各种接地含义认识的不足或不重视，生产实际中往往存在接地错接、混接甚至不接等错误现象，使得接地没有发挥其应有的作用而导致设备故障运行、损坏，甚至更为严重的导致人员伤亡。

下面对生产实际应用中存在的主要几种接地误区进行简单分析，以加深大家对接地的正确认识和全面理解。

一、自控系统接地存在的误区自控系统是一个综合的复杂系统，其接地通常包括工作接地、屏蔽接地、防静电接地、防雷接地、保护接地和本安系统接地等多种。

自控系统接地的误区突出表现在将系统中的多种接地混合连接，其后果是对自控系统产生严重的干扰。

接地系统混乱导致各个接地点电位分布不均，不同接地点间存在地电位差，产生地环路电流，影响PLC逻辑电路和模拟电路的正常工作。

如果地环流较大，而PLC工作的逻辑电压干扰容限较低，逻辑地电位的分布将影响PLC的逻辑运算和数据存贮，造成数据混乱、程序跑飞或死机；而模拟地电位的分布将导致测量精度下降，引起对信号测控的严重失真和误动作。

另外一个重要误区就是信号电缆屏蔽层两端均做接地。

自控系统中电缆屏蔽层必须一点接地。

如果电缆屏蔽层两端A、B都接地，将产生对地电位差，从而产生电流流过屏蔽层，当发生异常状态如雷击时，地线电流将更大。

此外，屏蔽层、接地线和大地有可能构成闭合环路，在变化磁场的作用下，屏蔽层内将会出现感应电流，通过屏蔽层与芯线之间的耦合，干扰信号回路。

电气设备接地装置的问题及解决措施摘要：随着经济的发展,电气设备的使用越来越广泛,然而由于设备接地问题引发的设备事故也越来越多。

本文就电气设备接地装置的问题及解决措施进行探讨。

关键词：电气设备；接地装置；问题及解决措施引言：如今随着社会经济和技术的不断发展，电气在人们生活中的应用也越来越广泛，它给人们带来了生活上的方便，但是电气的安全问题也引起越来越多的人们的关注，只有电气正规的安装使用，才能保障人们的人身安全，安装不当可能存在很大的危险，电器的接地设备是防止人身遭受电击的装置，能防止线路损坏、预防因电气发生的火灾、防止雷击和保证电力系统正常的运行。

一、电气设备的接地装置接地装置是用接地线人为的与接地体相连接的总称，接地装置的作用是在电器漏电、出现电压问题或者出现火灾雷击等时保护电路的正常运行和人身的安全。

接地装置的接地电阻值应该符合保护接地以及功能接地的要求，能够承受接地故障电流和对地泄露电流，并符合相应的热、动稳定要求，具有一定的机械强度，并能适应外界的影响。

二、电气设备接地装置的技术要求1. 变电所或配电所对接地装置的要求对于国家的一些强制性的条文中，明确给出了要求，在接地装置安装的《工程建设标准强制性条文》中有明确要求。

需要接地的直流系统的接地装置应符合下列的要求：1.1 能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板铺设，不得与金属管道、建筑物和设备的构件有金属的连接。

1.2 直流电力回路专用的中性线和直流两线制正极的接地体、接地线不得与自然接地体有金属连接，当无绝缘隔离装置时，相互的距离不应小于1 米。

1.3 在土壤中含有在电解时能产生腐蚀性物质的地方，不宜敷设接地装置，必要时可采取外引式接地装置或改良土壤的措施。

对于一些又冻土层的寒冷地区，要加大接地装置的埋置深度，埋置的深度要大于冻土层的深度，以保证接地装置正常的运行，防止接地体由于冻土而造成的腐蚀破坏，对于接地网的要求是，它的埋置深度更大，一般会在650mm 左右，但是不能低于600mm，对于变电所和配电所的主要变压器，通常会采用两种方式的接地保护，其中有工作接地和保护接地两种接地方式，与人工接地网相互独立的连接，对于钢接地体和接地线的最小规格在《电气装置安装工程接地装置施工及验收规范》(GB50169-92)中有明确的要求。

仪表及控制系统的接地主要有两个目的：一是为保护人身安全和电器设备的安全运行，二是为仪表信号的传输和抗干扰。

因此仪表及控制系统的接地可分为两类，即保护接地和工作接地。

工作接地一一仪表及控制系统为了抗干扰，确保正常、可靠地运行，应作工作接地，工作接地包括信号回路接地、屏蔽接地和本安仪表接地。

本安仪表地一一这种接地主要是针对安全栅而言，安全栅按其结构形式分为两种，即隔离式安全栅和齐纳式安全栅，隔离式安全栅，由于结构上采用了隔离保护措施，则不需要专门接地，而齐纳式安全栅，根据其保护工作原理，则需要有可靠的接地系统，由此可见，本安系统接地就是保证齐纳式安全栅在电源发生故障时，对危险场所实现保护功能。

信号回路接地。

信号回路接地分隔离信号和非隔离信号，隔离信号一般可以不接地，如变送器的内部的电路多数是不接地的。

所谓隔离，应当是每一输入信号（或输出信号）的电路与其他输入信号（或输出信号）的电路是绝缘的，对地是绝缘的，其电源是独立的、相互隔离的。

非隔离信号通常以直流24V电源负极为统一的信号参考点并接地，接地是消除干扰的主要措施。

仪表信号公共点接地、DCS及PLC的非隔离输入的接地等, 均应从接线端子排或汇流条接到接地汇总板上，以实现等电位连接，仪表非隔离信号接地，应当注意虽然最终是与电器接地相连接，但不应直接与电气接地混接。

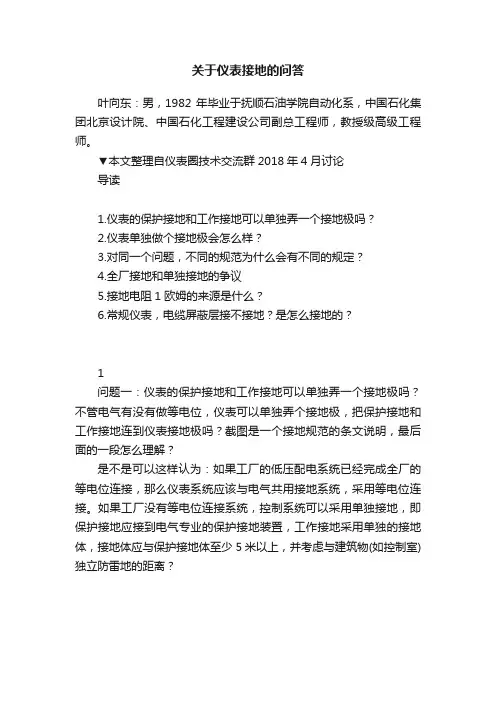

关于仪表接地的问答叶向东：男，1982年毕业于抚顺石油学院自动化系，中国石化集团北京设计院、中国石化工程建设公司副总工程师，教授级高级工程师。

▼本文整理自仪表圈技术交流群2018年4月讨论导读1.仪表的保护接地和工作接地可以单独弄一个接地极吗？2.仪表单独做个接地极会怎么样？3.对同一个问题，不同的规范为什么会有不同的规定？4.全厂接地和单独接地的争议5.接地电阻1欧姆的来源是什么？6.常规仪表，电缆屏蔽层接不接地？是怎么接地的？1问题一：仪表的保护接地和工作接地可以单独弄一个接地极吗？不管电气有没有做等电位，仪表可以单独弄个接地极，把保护接地和工作接地连到仪表接地极吗？截图是一个接地规范的条文说明，最后面的一段怎么理解？是不是可以这样认为：如果工厂的低压配电系统已经完成全厂的等电位连接，那么仪表系统应该与电气共用接地系统，采用等电位连接。

如果工厂没有等电位连接系统，控制系统可以采用单独接地，即保护接地应接到电气专业的保护接地装置，工作接地采用单独的接地体，接地体应与保护接地体至少5米以上，并考虑与建筑物(如控制室)独立防雷地的距离？叶总回答：仪表用电是来自电气的交流供电系统的，所以必须采用电气专业的保护接地，否则就不能起到保护作用，也不符合电气专业的供电设计规范。

仪表更不能单独弄个接地极作为保护接地！因为交流供电系统是不能随便设计的。

所以，上面截屏的最后一段是错误的。

这句话是在规范的条文说明，仅仅是参考，不具有规范条文的效力！不能当作规定！编制组写在这里是有所考虑的。

仪表工作接地和仪表保护接地一定要接到一起，这已经是技术共识，容易被技术人员接受了，不论电气专业的接地网是否采用与建筑物等电位连接。

所以，仪表工作接地和仪表保护接地一定要和电气专业共用接地装置，不能自己做接地装置。

这与电气的接地系统是不是等电位系统没有关系。

其实仪表工作接地能不能接到电气专业的接地装置，能不能与电气专业共用接地装置的条件并不是电气专业接地系统是不是与建筑物做了等电位连接。

仪表控制系统的接地施工技术管理摘要：化工设备仪表系统是保证化工生产正常运行的重要系统。

但我国是雷电灾害频发的国家，对我国化工企业的仪表系统构成了严重威胁。

由于雷电灾害的频繁发生，许多化工厂的仪表系统都受到雷电的影响。

部分地区因雷电频发，化工厂仪表系统损坏，造成停产事故。

当仪表系统被雷电破坏时，仪表系统的经济损失将直接达到数万至数十万元，停产减产造成的经济损失将达到数百万元，有些雷电灾害甚至会威胁到人们的生命安全。

随着科学技术的发展，仪器系统逐渐趋向电子化、集成化，计算机网络技术成为控制仪器系统的重要组成部分，使得仪器系统对雷电灾害的敏感性剧增，容易受到雷电灾害的破坏。

雷击遍布中国各地，严重威胁着中国化工厂的仪表系统，甚至一些暴风雨地区工厂的仪表系统都直接被雷击损坏。

仪表系统防雷技术已成为防止化工企业遭受灾害的必要措施。

关键词：仪表控制系统；接地施工技术；管理中图分类号：S210 文献标识码：A引言随着科学技术和化工业的不断发展，计算机技术、传感技术和现代控制技术也在迅速发展。

高精度现场自动化仪表和分散控制系统广泛应用于化生产，化生产安全得到有效改善。

仪表系统的正常运行是保证化工企业安全生产的关键，接地保护也是保证仪表系统正常运行的关键。

所以化工生产企业要做好仪表系统的接地保护措施，为企业的正常、安全生产打下坚实的基础，减少出现安全事故的概率，从而提高化工生产企业的经济效益，促进企业健康可持续发展。

1接地分类分析1.1安全接地分析保护接地通常通过直接将仪表系统的非带电金属结构与地面连接来设置。

如果仪表系统发生故障，通常会增加不带电的金属部件承受危险电压的可能性。

保护地线可以快速将这些危险电压引至地面，避免对电气设备造成电击和人员伤害。

此外，保护接地可以防止静电积累。

防静电接地主要是为了保证仪表系统上产生的感应静电能够通过接地线流入地面，避免静电电流对仪表系统及其他周围设备甚至工人的伤害和伤害。

防雷接地主要有两种，一种是外接地，主要由电气专业人员安装调试。

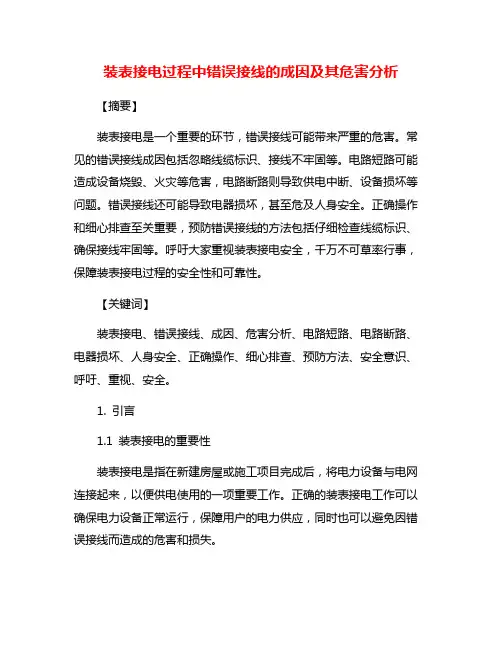

装表接电过程中错误接线的成因及其危害分析【摘要】装表接电是一个重要的环节，错误接线可能带来严重的危害。

常见的错误接线成因包括忽略线缆标识、接线不牢固等。

电路短路可能造成设备烧毁、火灾等危害，电路断路则导致供电中断、设备损坏等问题。

错误接线还可能导致电器损坏，甚至危及人身安全。

正确操作和细心排查至关重要，预防错误接线的方法包括仔细检查线缆标识、确保接线牢固等。

呼吁大家重视装表接电安全，千万不可草率行事，保障装表接电过程的安全性和可靠性。

【关键词】装表接电、错误接线、成因、危害分析、电路短路、电路断路、电器损坏、人身安全、正确操作、细心排查、预防方法、安全意识、呼吁、重视、安全。

1. 引言1.1 装表接电的重要性装表接电是指在新建房屋或施工项目完成后，将电力设备与电网连接起来，以便供电使用的一项重要工作。

正确的装表接电工作可以确保电力设备正常运行，保障用户的电力供应，同时也可以避免因错误接线而造成的危害和损失。

在现代社会，电力已经成为我们生活中不可或缺的一部分，几乎所有的生产、生活设备都需要电力驱动。

如果装表接电出现问题，不仅会造成设备无法正常运行，还可能引发电路短路、电路断路等严重情况，影响家庭用电安全，甚至导致火灾、电器损坏等严重后果。

进行装表接电工作时必须高度重视，确保每一根电线的接线准确可靠，符合电气安全标准。

只有通过正确的操作和细心排查，才能有效预防错误接线带来的风险和危害。

装表接电的重要性不容忽视，只有关注细节，确保安全，才能真正保障用户的电力使用安全。

1.2 错误接线的危害错误接线是在装表接电过程中常见的问题，如果出现错误接线，可能会导致严重的后果。

错误接线可能会导致电路短路，电路断路，电器损坏，甚至人身安全受到威胁。

电路短路会导致电路中电流过大，可能引发火灾，造成财产损失和人员伤亡。

电路断路会导致电路无法通电，影响电器的正常使用，甚至损坏电器。

电器损坏不仅会造成不必要的经济损失，还会影响正常生活和工作。

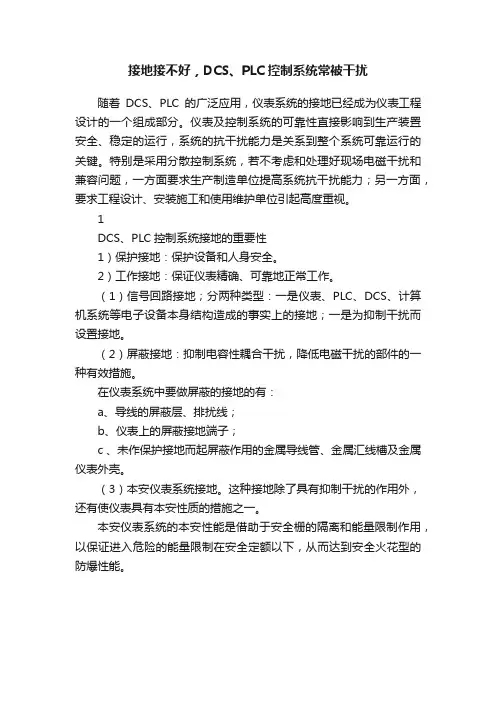

接地接不好，DCS、PLC控制系统常被干扰随着DCS、PLC的广泛应用，仪表系统的接地已经成为仪表工程设计的一个组成部分。

仪表及控制系统的可靠性直接影响到生产装置安全、稳定的运行，系统的抗干扰能力是关系到整个系统可靠运行的关键。

特别是采用分散控制系统，若不考虑和处理好现场电磁干扰和兼容问题，一方面要求生产制造单位提高系统抗干扰能力；另一方面，要求工程设计、安装施工和使用维护单位引起高度重视。

1DCS、PLC控制系统接地的重要性1）保护接地：保护设备和人身安全。

2）工作接地：保证仪表精确、可靠地正常工作。

（1）信号回路接地；分两种类型：一是仪表、PLC、DCS、计算机系统等电子设备本身结构造成的事实上的接地；一是为抑制干扰而设置接地。

（2）屏蔽接地：抑制电容性耦合干扰，降低电磁干扰的部件的一种有效措施。

在仪表系统中要做屏蔽的接地的有：a、导线的屏蔽层、排扰线；b、仪表上的屏蔽接地端子；c 、未作保护接地而起屏蔽作用的金属导线管、金属汇线槽及金属仪表外壳。

（3）本安仪表系统接地。

这种接地除了具有抑制干扰的作用外，还有使仪表具有本安性质的措施之一。

本安仪表系统的本安性能是借助于安全栅的隔离和能量限制作用，以保证进入危险的能量限制在安全定额以下，从而达到安全火花型的防爆性能。

2控制系统接地设计控制室内的仪表接地系统由接地线、接地汇流排、公用连接板、接地体等几部分组成。

接地系统设计中应遵守的原则、接地体的设置以及接地线等有关问题介绍如下：1、工作接地的原则——单点接地由于地电位差的存在，如果出现一个以上的接地点就会形成回路，使仪表引入干扰，所以同一信号回路、同一屏蔽层或排扰线只能有根据一个接地点，不能有一个以上的接地点，除了既定接地以外，其他部位应与一切金属构件绝缘。

信号回路的接地位置根据仪表类型决定。

有些信号回路，信号源和接收仪表的公共线都要接地，必须把两个接地点作电气隔离。

仪表线路中常用隔离变压器来实现。

仪表控制系统接地
方法
1
2020年4月19日
文档仅供参考
仪表控制系统接地方法
仪表控制系统接地方法一、接地分类接地主要可分为保护接地、工作接地、本安系统接地、防静电接地和防雷接地。

1、保护接地1)保护接地（也称为安全接地）是为人身安全和电气设备安全而设置的接地。

凡控制系统的机柜、操作台、仪表柜、配电柜、继电器柜等用电设备的金属外壳及控制设备正常不带电的金属部分，由于各种原因（如绝缘破坏等）而有可能带危险电压者，均应作保护接地。

2)低于36V 供电的现场仪表，可不做保护接地，但有可能与高于36V 电压设备接触的除外。

3)当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。

2、工作接地1)仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。

2)隔离信号能够不接地。

这里的“隔离”是指每一输入信号（或输出信号）的电路与其它输入信号（或输出信号）的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。

3)非隔离信号一般是以直流电源负极为参考点，并接地。

信号分配均以此为参考点。

4)仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条线路上的信号源
2
2020年4月19日。

仪表及控制系统接地技术分析摘要：随着电子仪表，特别是电动智能仪表和集散控制系统级可编程控制器的广泛使用，仪表及控制系统的接地已成为仪表工程设计的一个相当重要的组成部分。

本文主要对仪表及控制系统接地技术进行了分析探讨。

关键词：仪表；控制系统；接地分类；接地方法一、仪表系统接地分类1、保护接地是将仪表中平时不带电的金属部分（机柜外壳，操作台外壳等)与地之间形成良好的导电连接，以保护设备和人身安全。

原因是仪表的供电是强电供电（220V或11OV），通常情况下机壳等是不带电的，当故障发生（如主机电源故障或其它故障）造成电源的供电火线与外壳等导电金属部件短路时，这些金属部件或外壳就形成了带电体，如果没有很好的接地，那么这带电体和地之间就有很高的电位差，如果人不小心触到这些带电体，那么就会通过人身形成通路，产生危险。

因此，必须将金属外壳和地之间作很好的连接，使机壳和地等电位变电系统及配电系统将电能供应到各负荷中心。

2、工作接地是为了使仪表设备以及与之相连的部件均能可靠运行并保证测量和控制精度而设的接地。

当人体触及到外壳已带电的电气设备时，由于接地体的接触电阻远小于人体电阻，绝大部分电流经接地体进入大地，只有很小部分流过人体，不致对人的生命造成危害它分为机器逻辑地、信号回路接地、屏蔽接地。

工作接地的作用是保持系统电位的稳定性，即减轻低压系统由高压窜入低压系统所产生过电压的危险性。

3、本安接地，是本安仪表或安全栅的接地。

这种接地除了抑制干扰外，还有使仪表和系统具有本质安全性质的措施之一。

4、静电接地，是防止静电对观测者处于相对静止的电荷而采取的接地措施。

由它所引起的磁场效应较之电场效应可以忽略不计。

静电可由物质的接触与分离、静电感应、介质极化和带电微粒的附着等物理过程而产生。

工业静电是生产、储运过程中在物料、装置、人体、器材和构筑物上产生和积累起来的静电。

5、防雷接地主要有：(1)当仪表及控制系统的信号线路从室外进入室内后，需要设置防雷接地连接的场合，应实施防雷接地连接。

接地技术应用中经常碰到一些错误的说法和做法，举例如下，并阐明自己的观点，以期同行指正。

1、三相五线就是TN-S制其错误之处是把带电导体系统的型式和系统接地的型式混淆了。

交流带电导体系统的型式有：单相二线、单相三线、两相三线。

两相四线、三相三线、三相四线、三相五线；系统接地的型式有：IT、TT、TN-C、TN-S、TN-C-S。

以三相五线为例：可存在于IT、TT、TN-S系统中；又以IT为例，它可以配出三相四线，亦可配出三相五线等。

综上所述：“三相五线就是TN-S制”的说法是不全面的，是错误的。

正确提法是：TN-S系统是三相五线接地保护系统。

2、TT、TN系统变压器的中性点必须直接接地IEC明确规定。

TT和TN系统中必须有一点直接接地。

但并未规定此点必须是变压器的中性点。

工程设计中大多数的TT、TN系统中的变压器中性点是直接接地的，但也有一些工程在低配柜内直接接地，这两种接地都是正确的。

这里需要指出的是：电力配电系统中的直接接地点必须按照设计的要求做，设计在变压器中性点接地时，就必须在变压器的中性点处接地；设计规定变压器中性点不接地，而在低配柜内接地时，就必须在低配柜内直接接地。

把电力系统的一点接地理解为必须在变压器中性点处接地是错误的。

3、TN-S系统的变压器中性点接地后，变电所内的低压配电枢的N排与PE排应分开TN-S系统的标准画法如图1所示，IEC规定整个系统的N线和PE线是分开的。

但工程实际和标准画法是不完全相同的，例图2中变压器通过四线制母线槽与低配柜相连，由各个低配柜配出的N 线和PE线是分开的。

IEC在论述TN-S系统时，规定整个系统的N线与PE线是分开的，对“整个系统”应理解为配电系统的负载部分，即图2中由低配柜配出的导线中，N和PE线不准再连接，而对电源部分，N和PE线可以一点连接，也可多点连接。

4、TN-S系统中只准对PE线作重复接地重复接地的作用是使被接地与地电位接近，另外，一旦此线断裂可减轻危险程度，TN-S系统中通常对PE线进行重复接地。

一起看看仪表控制系统中的这些“坑”
化工厂任何一个测量仪表出现故障，都将会对整个生产工艺带来麻烦，甚至造成生产工艺的中断或引起安全问题。

那么，庞大的生产系统如何有效地进行维护，避免仪表控制系统出现故障呢？跟着小编一起看看仪表控制系统中的这些“坑”！
1.切勿把信号电缆与供电电缆混用一根多心电缆！
2.氧管线仪表设备维护切勿粘油，禁油变送器及压力表切勿与普通表混装。

3.维修仪表拆线时，一定得注意把线头包好，防止短路！
4.电缆不应有中间接头。

5.点的屏蔽接地，一般在控制室侧屏蔽接地。

6.防护软管一定要低于仪表进线口防止仪表进水.
7.漏天仪表应该增设仪表保护箱或用尼龙塑料袋包裹。

8.电缆在槽架中敷设时，本安电缆、电源电缆、信号电缆要用隔板分开。

9.在接线时，补偿导线不能用接线鼻子（片），避免两种不同导体接触，引起测量误差。

10.生产时，如果仪表要处理问题，包括室内和室外，一定要按手续或规程办理，尤其要通知到操作人员，有时还必须要有书面签字。

11.遇有防雷地区现场仪表经浪涌保护器后接入安全栅再接入DCS、SIS等控制系统，为避免多余的柜间接线，现场机柜室内的浪涌保护器与相应回路的安全栅在机柜内尽可能同侧安装。

12.控制室一定要做好防小动物的措施，就因为老鼠在ESD卡件上面撒尿引起整个装置停车，损失可谓大。

13.仪表安装前一定要完成单体调试，安装完成后一定要完成回路调试才能联调。

14.在装置运行时，对仪表的维修，工艺人员一定要在场。

此点切记，出了问题就不是小事了。

15.仪表现场维护一定要和工艺人员联系，问明工艺状况带电源的仪表拆卸时一定要先关闭。

仪表控制系统的接地施工技术管理摘要：现阶段，我国经济发展十分迅速，而仪表控制系统的接地施工技术管理也越来越完善。

接地系统是否可靠是关系到仪表控制系统硬件设备正常运行、确保生产装置平稳的关键因素，与仪表接地不同，仪表控制系统对接地电阻要求种类较多、阻值较低。

仪表控制系统接地系统主网施工应在土建施工中电气配合下完成，各单元接地系统网要相互独立。

根据接地系统属于隐蔽工程较多的特点，加强事前（方案确定、材料检验等）、事中（焊接、埋深和防腐等）、事后（检测等）的全过程监督管理，并且适时做好隐蔽记录和现场核查工作。

关键词：仪表控制系统；接地施工技术；管理引言仪表控制系统接地施工质量的好坏直接关系到仪表控制系统无故障运行时间的长短，就说错误的或不规范的接地施工所造成的隐患，可以引发一个装置在试车阶段甚至投产运行时的停车事故，同时它也关系到仪表控制系统的设备和操作人员的安全。

为了保证仪表控制系统的施工质量，及整个装置施工质量，应对其接地系统的施工质量给予足够的重视。

1接地系统的分类仪表控制系统接地主要有保护接地和工作接地。

保护接地（也称为安全接地）是为人身安全和电气设备安全而设置的接地。

仪表及控制系统的外露导电部分，正常时不带电，在故障、损坏或非正常情况时可能带危险电压，对这样的设备，均实施保护接地。

工作接地，仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。

接地系统一般采用联合接地，由电气专业提供总接地系统以及接地母排，仪表接地系统连接前，按设计文件要求测量其的接地电阻值，符合设计要求。

2接地系统的连接方法2.1接地连接方法在国内技术人员接触较多的仪表系统的接地连接方法主要有浮地、多点接地２种方法。

１）浮地。

是指仪表的工作地与建筑物的接地系统保持绝缘，这样建筑物接地系统中的电磁干扰就不能传导到仪表系统中，地电位的变化对仪表系统也无影响。

其缺点是电路易受寄生电容的影响，使电路的地电位变化且增加了对模拟电路的感应干扰；由于该方法的接地与大地无导体连接，易产生静电积累而导致静电放电，可能造成静电击穿或强烈的干扰。

电气接地装置常见问题及管理摘要：电气接地装置是电力系统安全技术中的重要组成部分，对人身和设备安全具有重要意义。

本文根据电气接地装置的各项技术要求，结合多年工作中经验，就接地装置管理中存在的典型问题进行了分析，从设计、施工到运行管理方面提出建议，为提高电气接地装置运行可靠性提供参考，达到保障人身和电气设备安全运行的目的。

关键词：接地装置；问题；管理电气引言：接地装置也称接地一体化装置，是把电气设备或其他物件和地之间构成电气连接的设备。

接地装置由接地极(板)、接地母线(户内、户外)、接地引下线(接地跨接线)、构架接地组成，实现电气系统与大地的连接。

接地装置中与大地直接接触实现电气连接的金属物体为接地极，分为人工接地极和自然接地极。

接地极还具备某种电气功能，例如用以作系统接地、保护接地或信号接地。

接地母排是建筑物电气装置的参考电位点，通过它将电气装置内需接地的部分与接地极相连接。

同时还有另一个作用，即通过它将电气装置内等电位联结线互相连通，从而实现建筑物内大件导电部分间的总等电位联结。

接地极与接地母排之间的连接线称为接地极引线。

由于接地装置简单，在安装、使用和维护中，电气接地装置中出现的问题，往往容易被忽视，一旦出现“失地”或接地不良情况，将对人身和电气设备的安全造成严重影响。

1 电气接地装置存在的问题1.1 装置材料的选择使用目前，电气接地装置普遍选用热镀锌圆钢、扁钢、角钢和钢管作为接地网材料，镀锌钢材表面镀锌层会形成致密的黑色氧化膜，不易被腐蚀，对钢材起到保护作用，增强钢材抗腐蚀能力。

但有些施工现场存在用普通钢材替代热镀锌钢材现象。

普通钢材埋于地下容易被腐蚀，接地钢材截面积不断减小，接地网的热稳定性能和导电性能不断降低，超过一定年限的导体就会被腐蚀断裂，接地网形同虚设造成事故。

1.2 接地装置的敷设人工接地体有垂直埋设和水平埋设两种基本结构型式。

常用的垂直接地体为直径50mm、长2.5m的钢管或L50×5的角钢，为了减少外界温度变化对流散电阻的影响，埋入地下的垂直接地体上端距地面不应小于0.7m。
