仪表DCS控制系统接地规程

1 总则1．0．1 本规适用于石油化工企业自动控制工程的仪表、PLC、DCS、计算机系统等的接地设计，装置的改造可参照执行。

本规不适用于操作控制室、DCS机房、计算机机房等的防静电接地设计。

1．0．2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。

1．0．3 执行本规时，尚应符合现行有关标准规的要求。

2 保护接地2．0．1 用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。

它们包括：仪表盘、仪表柜、仪表箱、PLC及DCS机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。

2．0．2 24V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。

2．0．3 安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。

3 工作接地3．0．1 仪表、PLC、DCS、计算机系统等，应作工作接地。

工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。

3．0．2 当仪表、PLC、DCS、计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。

3．0．3 当PLC、DCS、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点。

3．0．4 仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等)，应作屏蔽接地。

除信号源本身接地者外，屏蔽接地应在控制室侧实施。

3．0．5 本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。

3．0．6 本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一起。

4 仪表系统防雷接地4．0．1 位于多雷击区或强雷击区的石油化工装置，当控制室PLC、DCS、计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。

D C S系统接地规范集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]D C S系统接地为保证控制系统的现场接地实施水平，保证控制系统在现场的安全可靠使用，特制定本规程。

一、接地分类接地主要可分为保护接地、工作接地、本安系统接地、防静电接地和防雷接地。

1、保护接地1)保护接地（也称为安全接地）是为人身安全和电气设备安全而设置的接地。

凡控制系统的机柜、操作台、仪表柜、配电柜、继电器柜等用电设备的金属外壳及控制设备正常不带电的金属部分，由于各种原因（如绝缘破坏等）而有可能带危险电压者，均应作保护接地。

2)低于36V 供电的现场仪表，可不做保护接地，但有可能与高于36V 电压设备接触的除外。

3)当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。

2、工作接地1)仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。

2)隔离信号可以不接地。

这里的“隔离”是指每一输入信号（或输出信号）的电路与其它输入信号（或输出信号）的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。

3)非隔离信号通常是以直流电源负极为参考点，并接地。

信号分配均以此为参考点。

4)仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条线路上的信号源和接收仪表都不可避免接地，则应采用隔离器将两点接地隔离开。

3、本安系统接地1)采用隔离式安全栅的本质安全系统，不需要专门接地。

2)采用齐纳式安全栅的本质安全系统则应设置接地连接系统。

3)齐纳式安全栅的本安系统接地与仪表信号回路接地不应分开。

4、防静电接地1)安装DCS、PLC、SIS 等设备的控制室，应考虑防静电接地。

这些室内的导静电地面、活动地板、工作台等都应进行防静电接地。

2)已做了保护接地和工作接地的仪表和设备不必再另做防静电接地。

5、防雷接地1)当仪表及控制系统的信号线路从室外进入室内后，需要设置防雷接地连接的场合，应实施防雷接地连接。

DCS系统接地要求、方式、原则、电阻率、材料以及注意事项和规范要求集散控制系统简称DCS，也可直译为“分散控制系统”或“分布式计算机控制系统”。

集散控制系统是以微处理器为基础，采用控制功能分散、显示操作集中、兼顾分而自治和综合协调的设计原则的新一代仪表控制系统。

它采用控制分散、操作和管理集中的基本设计思想，采用多层分级、合作自治的结构形式。

其主要特征是它的集中管理和分散控制。

一、DCS系统接地的基本要求DCS系统接地是为了保证当进入DCS系统的信号、供电电源或DCS系统设备本身出现问题时，有效的接地系统能承受过载电流并可以迅速将过载电流导入大地。

接地系统能够为DCS提供屏蔽层，消除电子噪声干扰，并为整个控制系统提供公共信号参考点（即参考零电位）。

当接地系统发生问题时(接地电阻过大，多点接地，接地线断线或接地线与高电压、大电流设备相接触等)，会造成人员的触电伤害及设备的损坏，据了解，有些DCS系统经常“死机” (或不明原因的“死机”)，大多是因为接地系统不良或存在问题所引起的。

因此，完善、可靠、正确的接地，是DCS系统能够安全、可靠和良好运行的关键。

二、DCS接地分类在一般情况下，DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。

对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。

2.1保护地（CG，Cabinet Grounding）是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。

DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。

保护地应接至厂区电气专业接地网，接地电阻小于4Ω。

2.2逻辑地也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。

如CPU的正负5伏、正负12伏的负端。

需要接入公共接地极。

2.3屏蔽地（AG，Analog Grounding）也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。

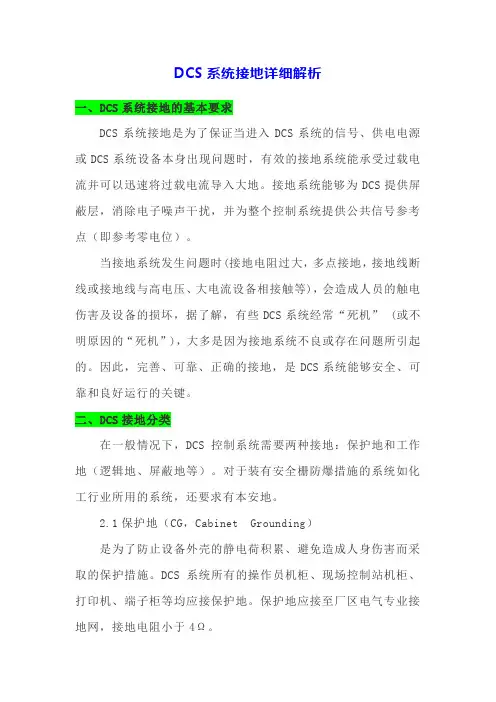

DCS系统接地详细解析一、DCS系统接地的基本要求DCS系统接地是为了保证当进入DCS系统的信号、供电电源或DCS系统设备本身出现问题时，有效的接地系统能承受过载电流并可以迅速将过载电流导入大地。

接地系统能够为DCS提供屏蔽层，消除电子噪声干扰，并为整个控制系统提供公共信号参考点（即参考零电位）。

当接地系统发生问题时(接地电阻过大，多点接地，接地线断线或接地线与高电压、大电流设备相接触等)，会造成人员的触电伤害及设备的损坏，据了解，有些DCS系统经常“死机” (或不明原因的“死机”)，大多是因为接地系统不良或存在问题所引起的。

因此，完善、可靠、正确的接地，是DCS系统能够安全、可靠和良好运行的关键。

二、DCS接地分类在一般情况下，DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。

对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。

2.1保护地（CG，Cabinet Grounding）是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。

DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。

保护地应接至厂区电气专业接地网，接地电阻小于4Ω。

2.2逻辑地也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。

如CPU的正负5伏、正负12伏的负端。

需要接入公共接地极。

2.3屏蔽地（AG，Analog Grounding）也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。

DCS系统中信号电缆的屏蔽层应做屏蔽接地。

线缆屏蔽层必须一端接地，防止形成闭合回路干扰。

铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。

接入公共接地极。

2.4本安地应独立设置接地系统，接地电阻≤4Ω。

本安地的接地系统应保持独立，与厂区电气地网或其它仪表系统接地网的距离应在5m 以上。

三、DCS系统接地方式1、S7-1200 CPU 从固件版本V4.1起开始支持组态控制功能，使模块的组态和安装更加灵活。

在一般情况下，DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。

对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。

1.1.1保护地（CG，Cabinet?Grounding）?是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。

DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。

保护地应接至厂区电气专业接地网，接地电阻小于4Ω。

1.1.2逻辑地：也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。

如CPU的正负5伏、正负12伏的负端。

需要接入公共接地极。

1.1.3屏蔽地（AG，Analog?Grounding）?也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。

DCS系统中信号电缆的屏蔽层应做屏蔽接地。

线缆屏蔽层必须一端接地，防止形成闭合回路干扰。

铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。

接入公共接地极。

1.1.4本安地?应独立设置接地系统，接地电阻≤4Ω。

本安地的接地系统应保持独立，与厂区电气地网或其它仪表系统接地网的距离应在5m以上。

1.2DCS系统接地方式?DCS系统一般接地方式1.2.1利用电气接地网作为DCS接地网，即与电气接地网共地；?1.2.2设DCS系统专用独立的接地网；1.2.3设DCS专用接地网，经接地线、再接至电气接地网；由于第三种接地方式与第二种接地方式有较多相同处，过去，计算机或DCS系统曾经较多的采用过专用的接地网。

但这种接地方式存在的缺点是：占地面积太大，投资高，电缆及接地网钢材耗量大，距厂房有相当的距离(因不易在厂房内找到合适的位置)，管理、维护、测量及查找接地极和接地线不方便，且效果不甚良好。

根据实际运行表明，设置专用的DCS接地网是既困难又不安全的。

如某电厂曾因接地问题，造成机组跳闸数十次。

根据调查，不少电厂DCS后来改用电气接地网接地，取得了良好的效果。

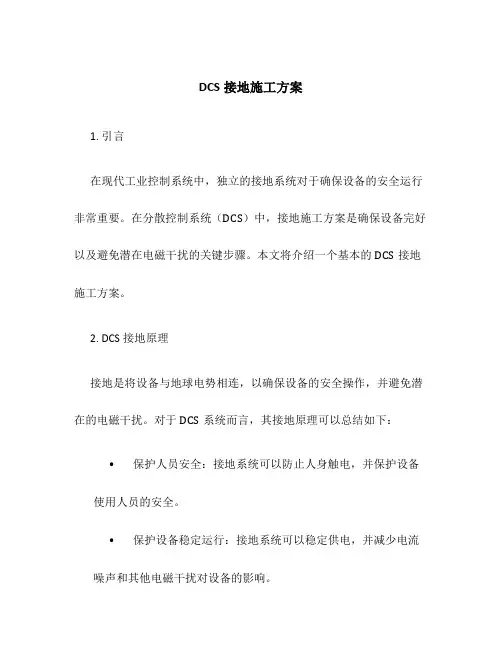

DCS接地施工方案1. 引言在现代工业控制系统中，独立的接地系统对于确保设备的安全运行非常重要。

在分散控制系统（DCS）中，接地施工方案是确保设备完好以及避免潜在电磁干扰的关键步骤。

本文将介绍一个基本的DCS接地施工方案。

2. DCS接地原理接地是将设备与地球电势相连，以确保设备的安全操作，并避免潜在的电磁干扰。

对于DCS系统而言，其接地原理可以总结如下：•保护人员安全：接地系统可以防止人身触电，并保护设备使用人员的安全。

•保护设备稳定运行：接地系统可以稳定供电，并减少电流噪声和其他电磁干扰对设备的影响。

•减少电磁干扰：通过有效的接地系统可以减少电磁干扰，提高DCS系统的可靠性和稳定性。

3. DCS接地施工方案步骤接下来，将介绍一个基本的DCS接地施工方案，包括以下步骤：步骤1：制定接地方案设计在施工之前，应制定一个详细的接地方案设计。

该设计应包括以下内容：•导体选择：选择适当的导体，例如铜或镀锌钢，以确保导电性能良好。

•接地电极位置：确定接地电极的位置，应选择合适的地埋深度和布置。

•接地电极类型：选择合适的接地电极类型，如土壤电极或人工接地电极等。

•连接方法：选择适当的连接方法，如焊接或螺纹连接等。

步骤2：材料准备和现场测量在施工前，需要准备所需的材料和进行现场测量，包括以下内容：•导体材料：确保所使用的导体材料符合设计要求，并进行必要的测试和检验。

•接地电极：准备接地电极，并确保其质量和性能满足要求。

•测量仪器：准备适当的仪器和设备，如接地电阻测试仪等，以进行现场测量。

步骤3：接地电极安装安装接地电极是接地施工的关键步骤，应按照以下步骤进行：•清理工作区域：清理工作区域，确保没有障碍物干扰施工。

•挖掘孔洞：根据接地方案设计的要求，挖掘合适的孔洞，确保接地电极埋设得适当。

•连接导体：将导体与接地电极进行连接，并确保连接牢固和导电性能良好。

•填充土壤：将填充土壤围绕接地电极填充，并确保土壤的质量和湿度符合要求。

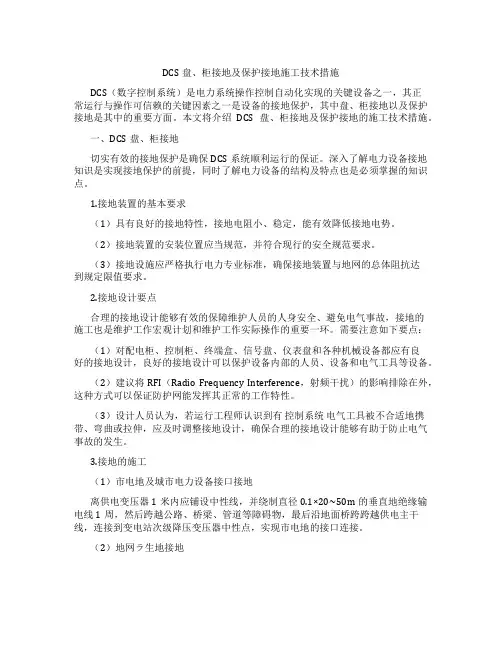

DCS盘、柜接地及保护接地施工技术措施DCS（数字控制系统）是电力系统操作控制自动化实现的关键设备之一，其正常运行与操作可信赖的关键因素之一是设备的接地保护，其中盘、柜接地以及保护接地是其中的重要方面。

本文将介绍DCS盘、柜接地及保护接地的施工技术措施。

一、DCS盘、柜接地切实有效的接地保护是确保DCS系统顺利运行的保证。

深入了解电力设备接地知识是实现接地保护的前提，同时了解电力设备的结构及特点也是必须掌握的知识点。

1.接地装置的基本要求（1）具有良好的接地特性，接地电阻小、稳定，能有效降低接地电势。

（2）接地装置的安装位置应当规范，并符合现行的安全规范要求。

（3）接地设施应严格执行电力专业标准，确保接地装置与地网的总体阻抗达到规定限值要求。

2.接地设计要点合理的接地设计能够有效的保障维护人员的人身安全、避免电气事故，接地的施工也是维护工作宏观计划和维护工作实际操作的重要一环。

需要注意如下要点：（1）对配电柜、控制柜、终端盒、信号盘、仪表盘和各种机械设备都应有良好的接地设计，良好的接地设计可以保护设备内部的人员、设备和电气工具等设备。

（2）建议将RFI（Radio Frequency Interference，射频干扰）的影响排除在外，这种方式可以保证防护网能发挥其正常的工作特性。

（3）设计人员认为，若运行工程师认识到有控制系统电气工具被不合适地携带、弯曲或拉伸，应及时调整接地设计，确保合理的接地设计能够有助于防止电气事故的发生。

3.接地的施工（1）市电地及城市电力设备接口接地离供电变压器1米内应铺设中性线，并绕制直径0.1×20~50m的垂直地绝缘输电线1周，然后跨越公路、桥梁、管道等障碍物，最后沿地面桥跨跨越供电主干线，连接到变电站次级降压变压器中性点，实现市电地的接口连接。

（2）地网ラ生地接地地网施工首先清洁基座，确保铜棒和铜网的接触良好，然后铰接外观清洁，并严格执行电力规范，对作业现场建立接地工地标识，采取安全防护措施，综合治理施工现场环境，确保施工质量和安全。

1 总则1．0．1 本规范适用于石油化工企业自动控制工程的仪表、PLC、DCS、计算机系统等的接地设计，装置的改造可参照执行。

本规范不适用于操作控制室、DCS机房、计算机机房等的防静电接地设计。

1．0．2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。

1．0．3 执行本规范时，尚应符合现行有关标准规范的要求。

2 保护接地2．0．1 用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。

它们包括：仪表盘、仪表柜、仪表箱、PLC及DCS机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。

2．0．2 24V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。

2．0．3 安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。

3 工作接地3．0．1 仪表、PLC、DCS、计算机系统等，应作工作接地。

工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。

3．0．2 当仪表、PLC、DCS、计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。

3．0．3 当PLC、DCS、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点。

3．0．4 仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等)，应作屏蔽接地。

除信号源本身接地者外，屏蔽接地应在控制室侧实施。

3．0．5 本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。

3．0．6 本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一起。

4 仪表系统防雷接地4．0．1 位于多雷击区或强雷击区内的石油化工装置，当控制室内PLC、DCS、计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。

竭诚为您提供优质文档/双击可除仪表接地国家规范篇一：仪表接地规范1总则1．0．1本规范适用于石油化工企业自动控制工程的仪表、plc、dcs、计算机系统等的接地设计，装置的改造可参照执行。

本规范不适用于操作控制室、dcs机房、计算机机房等的防静电接地设计。

1．0．2接地系统按功能可分为保护接地、工作接地与仪表系(仪表接地国家规范)统防雷接地。

1．0．3执行本规范时，尚应符合现行有关标准规范的要求。

2保护接地2．0．1用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。

它们包括：仪表盘、仪表柜、仪表箱、plc及dcs机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。

2．0．224V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。

2．0．3安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。

3工作接地3．0．1仪表、plc、dcs、计算机系统等，应作工作接地。

工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。

3．0．2当仪表、plc、dcs、计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。

3．0．3当plc、dcs、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点。

3．0．4仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等)，应作屏蔽接地。

除信号源本身接地者外，屏蔽接地应在控制室侧实施。

3．0．5本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。

3．0．6本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一起。

4仪表系统防雷接地4．0．1位于多雷击区或强雷击区内的石油化工装置，当控制室内plc、dcs、计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。

DCS系统接地规范1.DCS接地分类总体上分两类：●保护地：为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。

接入公共接地极。

●工作地：包括如下内容。

逻辑地：也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。

如CPU的正负5伏、正负12伏的负端。

需要接入公共接地极。

信号地：信号回路地（现场返回信号的负端）。

当DCS给现场提供24VDC 时，且AI、AO为非隔离式，信号地就是系统地。

当由其他设备提供电源时，根据信号源原理决定是否接入公共接地极。

系统地：也叫系统基准地，通常也是系统电源地（+24V负端），是为DCS信号提供的一个基准点。

系统地在DCS中，就是给模件供电的24VDC或5VDC的电源地。

对于通道隔离的I/O模块应用场合，它与信号地是有区别的，因为两者没有电气联系。

系统地接地比较复杂，一般要考虑如下几种情况：1）信号在现场侧已经接地的情况；系统I/O的输入、输出在现场接入同一装置（而装置的电路原理不明确）的情况。

屏蔽地：也叫模拟地，是为了避免电磁场对仪表和信号的干扰而采取的屏蔽网接地。

线缆屏蔽层必须一端接地，防止形成闭合回路干扰。

铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。

接入公共接地极。

2.与DCS相关的接地分类本安地：也叫本质安全地，是本安仪表和齐纳安全栅的本安接地。

实践中常常将现场的设备外壳与系统地（信号地）、本安地连接，以此保证安全栅能可靠工作，在此种情况下，DCS侧给齐纳安全栅供电的电源地（+24V负端）浮空。

接入公共接地极。

避雷地：将雷击能量导入大地的接地。

在电气接地网覆盖的范围内，一般不只一个避雷地。

避雷地可以通过等电位连接器与公共接地极连接在一起。

3.接地极的分类●电气接地网：电气专业将全厂的地下管道，建筑框架，以及接入大地的变压器中性点等当作一个基电位作参考，此为电气地。

它覆盖整个厂的变电用电区，从原理上讲，整个厂区为一个等电位体。

DCS 系统接地为保证控制系统的现场接地实施水平，保证控制系统在现场的安全可靠使用，特制定本规程。

一、接地分类接地主要可分为保护接地、工作接地、本安系统接地、防静电接地和防雷接地。

0 c- Y( v# d7 T0 M: v% W B! `1、保护接地 " D9 I2 |*}$ ~6 z: D1)保护接地（也称为安全接地）是为人身安全和电气设备安全而设置的接地。

凡控制系统的机柜、操作台、仪表柜、配电柜、继电器柜等用电设备的金属外壳及控制设备正常不带电的金属部分，由于各种原因（如绝缘破坏等）而有可能带危险电压者，均应作保护接地。

9 Z, 2)低于 36V 供电的现场仪表，可不做保护接地，但有可能与高于 36V 电压设备接触的除外。

( d2 ~3 M' z' p% \8 T3)当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。

( i& K- B! Y8S2、工作接地1)仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。

2 s2)隔离信号可以不接地。

这里的“隔离”是指每一输入信号（或输出信号）的电路与其它输入信号（或输出信号）的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。

3)非隔离信号通常是以直流电源负极为参考点，并接地。

信号分配均以此为参考点。

4)仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条线路上的信号源和接收仪表都不可避免接地，则应采用隔离器将两点接地隔离开。

1 n3 h4 k$ e6 E3、本安系统接地 1 Y1 q- L) m5 x9 l* [8 v4 ^' K1)采用隔离式安全栅的本质安全系统，不需要专门接地。

2)采用齐纳式安全栅的本质安全系统则应设置接地连接系统。

3)齐纳式安全栅的本安系统接地与仪表信号回路接地不应分开。

4、防静电接地9 z6 c & v9 I1 X3 N1)安装 DCS、PLC、SIS 等设备的控制室，应考虑防静电接地。

dcs接地管理制度第一章总则为保障DCS系统的安全稳定运行，防止因接地故障引发的事故和损失，提高DCS系统的可靠性和可用性，制定本制度。

第二章适用范围本制度适用于DCS系统的接地工作，包括接地设计、施工、检测、维护和管理等方面的要求。

第三章接地设计1、接地设计应满足国家相关标准和规范的要求，确保DCS系统的接地电阻符合规定。

2、接地电阻测量点应布置在DCS系统的主要设备周围，以确保接地的可靠性和有效性。

3、采用良好的接地方式，包括平行接地系统、分布式接地系统等，保证接地电阻的稳定性和耐受性。

第四章施工要求1、按照接地设计要求进行施工，选用合格的接地材料和设备，确保施工质量。

2、在施工中需注意安全，遵守相关安全操作规程，严禁在未停电的情况下进行接地施工。

3、在接地施工结束后，需进行接地电阻测量，确保接地电阻符合规定的要求。

第五章检测和维护1、定期对DCS系统的接地进行检测，包括接地电阻测量、接地线路的连接情况检查等，确保接地的有效性和可靠性。

2、发现接地故障时，应及时进行处理，尽快恢复接地系统的正常工作状态。

3、对接地系统的维护工作要求严格，维护人员需具备专业知识和技能，能够及时处理接地故障。

第六章管理要求1、建立健全的接地管理制度，包括接地档案管理、接地维护计划管理、接地故障处理记录管理等。

2、制定相关接地操作规程和标准，明确操作流程和要求，保证接地工作的规范和有效性。

3、加强对接地管理人员的培训和考核，提高其接地管理维护技能，确保接地系统的可靠性和安全性。

第七章责任和义务1、DCS系统管理人员有权利和义务进行接地管理工作，建立接地管理责任制度，明确各级管理人员的接地工作职责。

2、接地维护人员需严格按照相关规定和要求进行接地工作，确保接地系统的安全可靠。

3、对于因接地故障引发的事故和损失，相关责任人应承担相应的责任和义务。

第八章监督和检查1、建立接地管理的监督和检查制度，定期对接地系统进行检查和评估，确保接地系统的可靠性和有效性。

仪表接地管理规范仪表及控制系统接地种类有∶ 保护接地、工作接地、本安系统接地、防静电接地和防雷接地。

适用于石油化工企业新建及扩建项目的仪表及自动控制系统工程的仪表、分散型控制系统（DCS）、可编程序控制系统（PLC）、工业控制计算机系统（IPC）、安全仪表系统（SIS）、火灾及可燃气体和有毒气体检测系统（FGS）、过程控制计算机系统（PCCS）等的接地系统设计。

一、仪表保护接地1.供电电压高于 36V 的现场仪表的外壳，仪表盘、柜、箱、支架、底座等正常不带电的金属部分，均应做保护接地。

2.供电电压不高于 36V 的现场仪表开关等，当设计文件无特殊要求时，可不做保护接地。

3.在非爆炸危险区域的金属盘、板上安装的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属盘、板接触良好时，可不做保护接地。

4.在建筑物上安装的电缆桥架和电缆导管可重复接地。

5.本质安全电路本身除设计文件有特殊规定外，不应接地。

6.爆炸性气体环境中，非本质安全系统的现场仪表金属外壳、金属保护箱、金属接线箱应实施保护接地，本质安全系统的现场仪表金属外壳、金属保护箱、金属接线箱可不实施保护接地。

7.需要实施保护接地的现场仪表金属外壳、金属保护箱、金属接线箱应就近接到接地网，或连接到已经接地的金属电缆槽、金属保护管、金属铠装层、金属支架、框架、平台、围栏、设备等金属构件上。

二、仪表工作接地和屏蔽接地1.仪表及控制系统应作工作接地，工作接地应包括信号回路接地和屏蔽接地。

2.信号回路的接地点应在显示仪表侧，当采用接地型热电偶和检测元件已接地的仪表时，在显示仪表侧不应再接地。

3、仪表电缆电线的屏蔽层应在控制室仪表盘柜侧接地，同一回路的屏蔽层应有可靠的电气连续性，不应浮空或重复接地。

4、在中间接线箱内，主电缆分屏蔽层应用端子将对应的二次屏蔽层进行连接，不同的屏蔽层应分别连接，不应混接，并应绝缘。

5、工作接地在接到汇总板或网型接地排之前不应与保护接地混接。

DCS控制系统设备安全操作规程1.引言DCS（分布式控制系统）是一种监测和控制现代工业流程的核心系统。

在如今工艺控制领域中，DCS成为非常有效的工具。

然而，未经过适当的安全防护，在DCS操作中出现的问题可能会导致沉重的后果。

因此，为确保设备的安全，本文将详细介绍DCS控制系统设备安全操作规程。

2.设备操作前准备在任何DCS设备的操作之前，要确保以下准备工作完成：•熟悉操作手册及设备技术文件；•清理操作区域，防止设备被损坏；•检查设备电源及接地的稳定性；•确保应急关闭装置正常运行。

3.设备操作步骤3.1.操作前检查在DCS设备操作之前，应该进行如下检查：•检查所有操作指令，确保正确；•确认各项控制参数、动态特性参数设置正确，如PID参数、控制周期、输出限幅等；•确认解锁限制状态，保证设备操作正常进行；•确认设备运行模式，保证该设备的所有控制及保护功能正常运行。

3.2.操作流程规范DCS控制系统设备的操作规程应符合以下步驟：1.首先，需要在电脑上打开相应的DCS系统终端或操作界面；2.然后，通过对终端或界面的操作完成设备控制参数设定；3.此后，可以对设备进行启动或停止等操作；4.在设备正常工作期间，应注意监测设备的工作状态及对设备进行必要的调整；5.当设备的运转状态出现异常时，需要及时停止操作；若出现事故，需要按照规定采取相应的应急处置措施；6.操作结束后，需要及时检查设备状态，确保设备关闭并保存所有相关记录；7.最后，关闭DCS系统终端或操作界面。

3.3.设备操作规范在DCS设备的操作中，需要注意如下规范：1.在设备操作前，对设备所在区域，包括电缆、仪表、电源等设备进行检查，以确保设备的工作安全；2.在设备操作时，应按操作步骤及要求进行操作，注意操作顺序与时间安排；3.在设备操作期间，注意观察设备反馈的数据，防止误操作；4.在必要情况下，要停机检查，进行维修、调整、测试等操作；5.在设备操作结束后，及时保存所有操作记录，并按要求提交至相关部门。

DCS系统的接地分析摘要接地是提高电气设备安全性和电子设备电磁兼容性的有效手段之一。

本文主要介绍了DCS系统接地的种类、作用、方式及要求。

关键词：DCS系统接地保护干扰一、前言在DCS系统应用中，很多人对接地问题的重视不够且对其混淆不清。

接地的目的通常有两个：其一为了安全，叫作安全接地。

包括保护接地、防雷接地、防静电接地；其二是为了使DCS系统正常工作，主要是抑制干扰，所以叫工作接地。

正确的接地，既能抑制电磁干扰的影响，又能抑制设备向外发出干扰；而错误的接地，反而会引入严重的干扰信号，使DCS系统将无法正常工作。

完善的接地系统是DCS控制系统抗电磁干扰、保证人身和设备安全的重要措施之一。

二、接地的分类和作用1安全接地1.1保护接地（CG，电气专业中称PE）是将DCS中正常情况下不应带电的金属部分(机柜外壳、操作台外壳、接线盒、电线管、电缆架以及在正常情况下不带电但人体有可能接触到危险电压的裸露金属部件等)与地之间形成良好的导电连接，以保护设备和人身安全。

因为DCS的供电是强电供电(一般是220V)，通常情况下机壳等是不带电的，当故障发生造成电源的高压部分与外壳等导电金属部件短路时，这些金属部件或外壳就形成了带电体，如果没有很好的接地，那么这带电体和地之间就有很高的电位差，如果人不小心触到这些带电体，那么就会通过人身形成通路，产生危险。

因此，必须将金属外壳和地之间作很好的连接，使机壳和地等电位。

此外，保护接地还可以防止静电的积聚。

1.2防雷接地当DCS系统的信号线路从室外进入室内后，在架空线引入或可能受感应雷的场合，应实施防雷接地连接。

使雷击放电电流可从接地通路直接流入大地，而不影响系统的正常工作和人身安全。

DCS系统防雷接地应与电气专业防雷接地系统共用，但不得与独立避雷装置共用接地装置。

我们可用金属电缆管或槽铺设信号线，电缆管或金属槽有很好的接地可有效消除因信号电缆附近受到雷击，通过分布电容和电感耦合到信号线，在信号线上产生很大的脉冲干扰。

1、DCS系统接地的基本要求DCS系统接地是为了保证当进入DCS系统的信号、供电电源或DCS系统设备本身出现问题时，有效的接地系统能承受过载电流并可以迅速将过载电流导入大地。

接地系统能够为DCS提供屏蔽层，消除电子噪声干扰，并为整个控制系统提供公共信号参考点（即参考零电位）。

当接地系统发生问题时(接地电阻过大，多点接地，接地线断线或接地线与高电压、大电流设备相接触等)，会造成人员的触电伤害及设备的损坏，据了解，有些电厂DCS系统经常“死机” (或不明原因的“死机”)，大多是因为接地系统不良或存在问题所引起的。

因此，完善、可靠、正确的接地，是DCS 系统能够安全、可靠和良好运行的关键。

1.1DCS接地分类在一般情况下，DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。

对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。

1.1.1保护地（CG，Cabinet Grounding）是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。

DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。

保护地应接至厂区电气专业接地网，接地电阻小于4Ω。

1.1.2逻辑地：也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。

如CPU的正负5伏、正负12伏的负端。

需要接入公共接地极。

1.1.3屏蔽地（AG，Analog Grounding）也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。

DCS系统中信号电缆的屏蔽层应做屏蔽接地。

线缆屏蔽层必须一端接地，防止形成闭合回路干扰。

铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。

接入公共接地极。

1.1.4本安地应独立设置接地系统，接地电阻≤4Ω。

本安地的接地系统应保持独立，与厂区电气地网或其它仪表系统接地网的距离应在5m以上。

1.2DCS系统接地方式DCS系统一般接地方式1.2.1利用电气接地网作为DCS接地网，即与电气接地网共地；1.2.2设DCS系统专用独立的接地网；1.2.3设DCS专用接地网，经接地线、再接至电气接地网；由于第三种接地方式与第二种接地方式有较多相同处，过去，计算机或DCS系统曾经较多的采用过专用的接地网。

仪表接地规范1总则1．．1本规范适用于石油化工企业自动控制工程的仪表、PLC、DCS、计算机系统等的接地设计，装置的改造可参照执行。

本规范不适用于操作控制室、DCS机房、计算机机房等的防静电接地设计。

1．．2接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。

1．．3执行本规范时，尚应符合现行有关标准规范的要求。

2保护接地2．．1用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。

它们包括：仪表盘、仪表柜、仪表箱、PLC及DCS机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。

2．．2 24V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。

2．．3安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。

3工作接地3．．1仪表、PLC、DCS、计算机系统等，应作工作接地。

工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。

3．．2当仪表、PLC、DCS、计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。

3．．3当PLC、DCS、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点。

3．．4仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等)，应作屏蔽接地。

除信号源本身接地者外，屏蔽接地应在控制室侧实施。

3．．5本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。

3．．6本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一起。

4仪表系统防雷接地4．．1位于多雷击区或强雷击区内的石油化工装置，当控制室内PLC、DCS、计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。

DCS系统接地是为了保证当进入DCS系统的信号、供电电源或DCS系统设备本身出现问题时，有效的接地系统能承受过载电流并可以迅速将过载电流导入大地。

接地系统能够为DCS提供屏蔽层，消除电子噪声干扰，并为整个控制系统提供公共信号参考点（即参考零电位）。

当接地系统发生问题时(接地电阻过大，多点接地，接地线断线或接地线与高电压、大电流设备相接触等)，会造成人员的触电伤害及设备的损坏，据了解，有些电厂DCS 系统经常“死机” (或不明原因的“死机”)，大多是因为接地系统不良或存在问题所引起的。

因此，完善、可靠、正确的接地，是DCS 系统能够安全、可靠和良好运行的关键。

1.1DCS接地分类在一般情况下，DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。

对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。

1.1.1保护地（CG，Cabinet Grounding）是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。

DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。

保护地应接至厂区电气专业接地网，接地电阻小于4Ω。

1.1.2逻辑地：也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。

如CPU的正负5伏、正负12伏的负端。

需要接入公共接地极。

1.1.3屏蔽地（AG，Analog Grounding）也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。

DCS系统中信号电缆的屏蔽层应做屏蔽接地。

线缆屏蔽层必须一端接地，防止形成闭合回路干扰。

铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。

接入公共接地极。

1.1.4本安地应独立设置接地系统，接地电阻≤4Ω。

本安地的接地系统应保持独立，与厂区电气地网或其它仪表系统接地网的距离应在5m以上。

1.2DCS系统接地方式DCS系统一般接地方式1.2.1利用电气接地网作为DCS接地网，即与电气接地网共地；1.2.2设DCS系统专用独立的接地网；1.2.3设DCS专用接地网，经接地线、再接至电气接地网；由于第三种接地方式与第二种接地方式有较多相同处，过去，计算机或DCS系统曾经较多的采用过专用的接地网。

DCS系统接地讨论DCS系统的可靠接地，是保证工厂DCS安全，可靠运行的首要条件。

大家根据对一些工厂的系统设计、现场经验，对DCS系统的接地，进行了探讨和简要介绍。

总结：1、在一般情况下，DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。

对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。

(1)保护地（CG，Cabinet Grounding）是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。

DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。

保护地应接至厂区电气专业接地网，接地电阻小于4Ω。

(2) 逻辑地：也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是CPU的正负5伏、正负12伏的负端。

需要接入公共接地极。

Grounding）也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。

DCS系统中信号电缆的屏蔽层应做屏蔽接地。

线缆屏蔽层必须一端接地，防止形成闭合回路干扰。

铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。

接入公共接地极。

(4)本安地应独立设置接地系统，接地电阻≤4Ω。

本安地的接地系统应保持独立，与厂区电气地网或其它仪表系统接地网的距离应在5m以上。

2 、DCS系统接地方式(1) 利用电气接地网作为DCS接地网，即与电气接地网共地；这一种是直接与电气接地网连接。

(2) 设DCS系统专用独立的接地网；不采用理论上应该更安全实际上效果很差(3) 设DCS专用接地网，经接地线、再接至电气接地网；接地井接地极由于第三种接地方式与第二种接地方式有较多相同处，过去，计算机或DCS系统曾经较多的采用过专用的接地网。

但这种接地方式存在的缺点是：占地面积太大，投资高，电缆及接地网钢材耗量大，距厂房有相当的距离（因不易在厂房内找到合适的位置），管理、维护、测量及查找接地极和接地线不方便，且效果不甚良好。

DCS系统接地施工规范和注意要求一、DCS系统接地的基本要求DCS系统接地是为了保证当进入DCS系统的信号、供电电源或DCS系统设备本身出现问题时，有效的接地系统能承受过载电流并可以迅速将过载电流导入大地。

接地系统能够为DCS提供屏蔽层，消除电子噪声干扰，并为整个控制系统提供公共信号参考点（即参考零电位）。

当接地系统发生问题时(接地电阻过大，多点接地，接地线断线或接地线与高电压、大电流设备相接触等)，会造成人员的触电伤害及设备的损坏，据了解，有些DCS系统经常“死机”(或不明原因的“死机”)，大多是因为接地系统不良或存在问题所引起的。

因此，完善、可靠、正确的接地，是DCS系统能够安全、可靠和良好运行的关键。

二、DCS接地分类在一般情况下，DCS控制系统需要两种接地：保护地和工作地（逻辑地、屏蔽地等）。

对于装有安全栅防爆措施的系统如化工行业所用的系统，还要求有本安地。

2.1保护地（CG，Cabinet Grounding）是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。

DCS 系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。

保护地应接至厂区电气专业接地网，接地电阻小于4Ω。

2.2逻辑地也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V 等的电源输出地。

如CPU的正负5伏、正负12伏的负端。

需要接入公共接地极。

2.3屏蔽地（AG，Analog Grounding）也叫模拟地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。

DCS系统中信号电缆的屏蔽层应做屏蔽接地。

线缆屏蔽层必须一端接地，防止形成闭合回路干扰。

铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。

接入公共接地极。

2.4本安地应独立设置接地系统，接地电阻≤4Ω。

本安地的接地系统应保持独立，与厂区电气地网或其它仪表系统接地网的距离应在5m以上。

三、DCS系统接地方式1 利用电气接地网作为DCS接地网，即与电气接地网共地；2 设DCS系统专用独立的接地网；3 设DCS专用接地网，经接地线、再接至电气接地网。
