FPGA结构与工作原理新

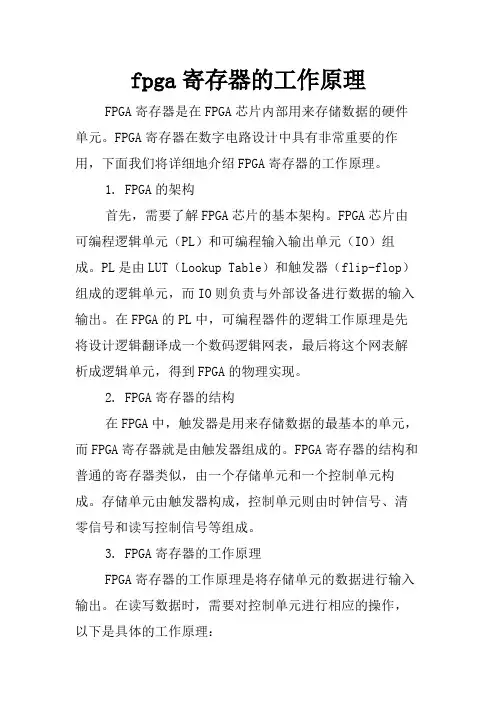

fpga寄存器的工作原理FPGA寄存器是在FPGA芯片内部用来存储数据的硬件单元。

FPGA寄存器在数字电路设计中具有非常重要的作用，下面我们将详细地介绍FPGA寄存器的工作原理。

1. FPGA的架构首先，需要了解FPGA芯片的基本架构。

FPGA芯片由可编程逻辑单元（PL）和可编程输入输出单元（IO）组成。

PL是由LUT（Lookup Table）和触发器（flip-flop）组成的逻辑单元，而IO则负责与外部设备进行数据的输入输出。

在FPGA的PL中，可编程器件的逻辑工作原理是先将设计逻辑翻译成一个数码逻辑网表，最后将这个网表解析成逻辑单元，得到FPGA的物理实现。

2. FPGA寄存器的结构在FPGA中，触发器是用来存储数据的最基本的单元，而FPGA寄存器就是由触发器组成的。

FPGA寄存器的结构和普通的寄存器类似，由一个存储单元和一个控制单元构成。

存储单元由触发器构成，控制单元则由时钟信号、清零信号和读写控制信号等组成。

3. FPGA寄存器的工作原理FPGA寄存器的工作原理是将存储单元的数据进行输入输出。

在读写数据时，需要对控制单元进行相应的操作，以下是具体的工作原理：当写数据时，需要将数据输入到存储单元。

此时，将逻辑电路输出的数据信号通过寄存器的数据输入端口，输入到寄存器的存储单元中。

同时，控制单元接收到写数据的信号后，将数据进行缓存，等待写操作的触发。

（2）清零数据当需要清零存储单元中的数据时，可以通过发送清零信号来实现。

清零信号会将存储单元中的数据全部清零。

（3）读数据当需要读取存储单元中的数据时，需要通过读数据的信号来触发操作。

此时，控制单元将存储单元中的数据读出，并输出到逻辑电路中。

（4）时钟信号在FPGA的系统中，时钟信号扮演着至关重要的角色。

时钟信号会周期性地发出，以确定系统中的所有操作的时间。

当时钟信号发出时，控制单元会执行相应的操作，读写存储单元中的数据。

4. FPGA寄存器的特性FPGA寄存器具有以下几个特性：（1）可重置FPGA寄存器中的数据可以通过外部信号进行清零操作，这意味着FPGA寄存器具有可重置的特性。

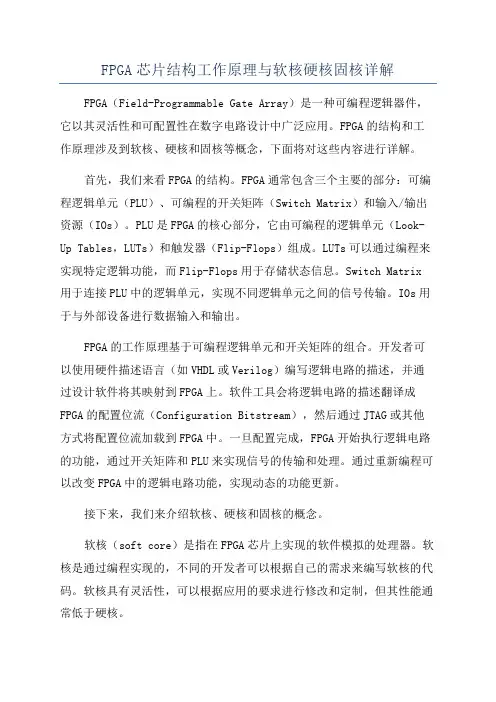

FPGA芯片结构工作原理与软核硬核固核详解FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，它以其灵活性和可配置性在数字电路设计中广泛应用。

FPGA的结构和工作原理涉及到软核、硬核和固核等概念，下面将对这些内容进行详解。

首先，我们来看FPGA的结构。

FPGA通常包含三个主要的部分：可编程逻辑单元（PLU）、可编程的开关矩阵（Switch Matrix）和输入/输出资源（IOs）。

PLU是FPGA的核心部分，它由可编程的逻辑单元（Look-Up Tables，LUTs）和触发器（Flip-Flops）组成。

LUTs可以通过编程来实现特定逻辑功能，而Flip-Flops用于存储状态信息。

Switch Matrix 用于连接PLU中的逻辑单元，实现不同逻辑单元之间的信号传输。

IOs用于与外部设备进行数据输入和输出。

FPGA的工作原理基于可编程逻辑单元和开关矩阵的组合。

开发者可以使用硬件描述语言（如VHDL或Verilog）编写逻辑电路的描述，并通过设计软件将其映射到FPGA上。

软件工具会将逻辑电路的描述翻译成FPGA的配置位流（Configuration Bitstream），然后通过JTAG或其他方式将配置位流加载到FPGA中。

一旦配置完成，FPGA开始执行逻辑电路的功能，通过开关矩阵和PLU来实现信号的传输和处理。

通过重新编程可以改变FPGA中的逻辑电路功能，实现动态的功能更新。

接下来，我们来介绍软核、硬核和固核的概念。

软核（soft core）是指在FPGA芯片上实现的软件模拟的处理器。

软核是通过编程实现的，不同的开发者可以根据自己的需求来编写软核的代码。

软核具有灵活性，可以根据应用的要求进行修改和定制，但其性能通常低于硬核。

硬核（hard core）是指在FPGA芯片设计过程中由厂商提供的硬件IP核。

硬核是由硬件描述语言编写的，具有高性能和低功耗的特点。

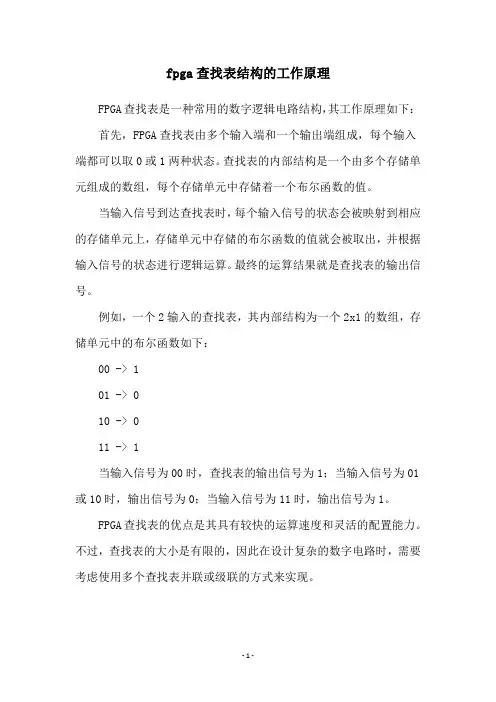

fpga查找表结构的工作原理
FPGA查找表是一种常用的数字逻辑电路结构，其工作原理如下：首先，FPGA查找表由多个输入端和一个输出端组成，每个输入端都可以取0或1两种状态。

查找表的内部结构是一个由多个存储单元组成的数组，每个存储单元中存储着一个布尔函数的值。

当输入信号到达查找表时，每个输入信号的状态会被映射到相应的存储单元上，存储单元中存储的布尔函数的值就会被取出，并根据输入信号的状态进行逻辑运算。

最终的运算结果就是查找表的输出信号。

例如，一个2输入的查找表，其内部结构为一个2x1的数组，存储单元中的布尔函数如下：
00 -> 1
01 -> 0
10 -> 0
11 -> 1
当输入信号为00时，查找表的输出信号为1；当输入信号为01或10时，输出信号为0；当输入信号为11时，输出信号为1。

FPGA查找表的优点是其具有较快的运算速度和灵活的配置能力。

不过，查找表的大小是有限的，因此在设计复杂的数字电路时，需要考虑使用多个查找表并联或级联的方式来实现。

- 1 -。

fpga内部结构组成摘要：一、FPGA 简介1.FPGA 的定义2.FPGA 的应用领域二、FPGA 内部结构组成1.FPGA 的基本组件2.FPGA 的核心部分3.FPGA 的互连资源三、FPGA 的工作原理1.FPGA 的编程过程2.FPGA 的配置方式3.FPGA 的运行机制四、FPGA 的发展趋势1.FPGA 技术的不断创新2.FPGA 在人工智能领域的应用3.FPGA 在我国的发展现状和前景正文：FPGA（Field-Programmable Gate Array，现场可编程门阵列）是一种可重新配置硬件架构的集成电路，能够根据需要实时地调整硬件逻辑，适应不同的应用场景。

FPGA 内部结构组成复杂，但可以概括为基本组件、核心部分和互连资源三个部分。

首先，FPGA 的基本组件主要包括可编程逻辑单元（PLU）、输入输出模块（I/O）、时钟管理模块等。

其中，可编程逻辑单元是FPGA 的核心部分，可以根据用户需求实现不同的逻辑功能。

输入输出模块负责与外部设备进行数据交互，时钟管理模块则负责时钟信号的生成、分配和同步等功能。

其次，FPGA 的核心部分是可编程逻辑资源，主要包括查找表（LUT）、寄存器（Register）和互联线（Interconnect）。

查找表用于实现逻辑函数的查找，寄存器用于存储数据和状态信息，互联线则负责在各个逻辑单元之间传输信号。

通过这些核心部分，FPGA 可以实现各种复杂的逻辑功能。

最后，FPGA 的互连资源是连接各个逻辑单元的关键部分，负责实现逻辑单元之间的信号传输和组合。

互连资源的性能直接影响FPGA 的性能和容量。

FPGA 的工作原理是通过编程过程将用户设计的逻辑功能配置到FPGA 内部，配置方式有比特流（Bitstream）和直接编程（Direct Programming）两种。

在运行过程中，FPGA 根据配置的逻辑功能进行信号处理和计算。

随着科技的不断发展，FPGA 技术也在不断创新。

FPGA与CPLD的结构原理FPGA结构原理：FPGA是一种可重构器件，它由大量的可编程逻辑单元（Logic Element，LE）组成，每个LE都包含查找表（Look-Up Table，LUT）、寄存器以及可编程连接资源。

FPGA的结构原理可以分为三个关键组件：查找表、可编程连接资源和I/O资源。

1.查找表：FPGA中的查找表是其最基本的单元，通常由4-6个输入信号和1个或多个输出信号组成。

查找表中包含一个存储器单元和一组可编程拨码开关。

存储器单元中存储了一组真值表，根据输入信号的组合来选择对应的输出信号。

这种基于查找表的逻辑实现既灵活又高效。

2.可编程连接资源：FPGA中的连接资源是一个非常重要的部分，它可以实现片上资源之间的任意连接。

通常，FPGA中的连接资源采用可编程互连点（Programmable Interconnect Point，PIP）的方式实现。

每个PIP可以通过可编程电路来控制是否对其中一对逻辑单元进行连接。

3.I/O资源：FPGA的I/O资源用于与外部世界进行交互。

每个I/O资源通常包含输入/输出引脚、输入/输出缓冲器以及可编程的电平转换电路。

通过对I/O资源的编程，可以根据实际需求来设置引脚的输入/输出电平以及输出驱动能力。

CPLD结构原理：CPLD是一种较小规模的可编程逻辑器件，它通常由若干个宏单元（Macrocell）组成，每个宏单元都包含与FPGA相似的逻辑资源和可编程连接资源。

CPLD的结构原理可以分为三个关键组件：宏单元、可编程连接资源和I/O资源。

1.宏单元：宏单元是CPLD的核心单元，通常由多个查找表、寄存器和触发器组成。

宏单元中的查找表用于实现逻辑功能，寄存器用于存储中间结果或控制信号，触发器用于实现时序逻辑。

一个CPLD可以包含多个宏单元，各个宏单元可以通过可编程连接资源相互连接。

2.可编程连接资源：CPLD中的可编程连接资源通常采用矩阵交叉开关（Crosspoint Switch）的方式实现。

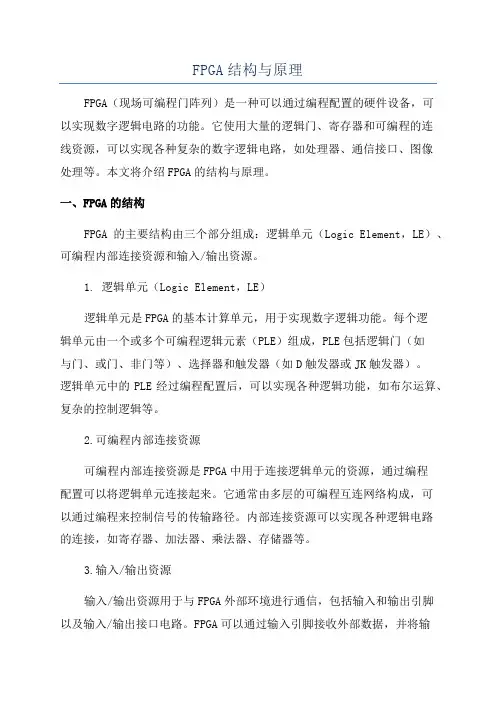

FPGA结构与原理FPGA（现场可编程门阵列）是一种可以通过编程配置的硬件设备，可以实现数字逻辑电路的功能。

它使用大量的逻辑门、寄存器和可编程的连线资源，可以实现各种复杂的数字逻辑电路，如处理器、通信接口、图像处理等。

本文将介绍FPGA的结构与原理。

一、FPGA的结构FPGA的主要结构由三个部分组成：逻辑单元（Logic Element，LE）、可编程内部连接资源和输入/输出资源。

1. 逻辑单元（Logic Element，LE）逻辑单元是FPGA的基本计算单元，用于实现数字逻辑功能。

每个逻辑单元由一个或多个可编程逻辑元素（PLE）组成，PLE包括逻辑门（如与门、或门、非门等）、选择器和触发器（如D触发器或JK触发器）。

逻辑单元中的PLE经过编程配置后，可以实现各种逻辑功能，如布尔运算、复杂的控制逻辑等。

2.可编程内部连接资源可编程内部连接资源是FPGA中用于连接逻辑单元的资源，通过编程配置可以将逻辑单元连接起来。

它通常由多层的可编程互连网络构成，可以通过编程来控制信号的传输路径。

内部连接资源可以实现各种逻辑电路的连接，如寄存器、加法器、乘法器、存储器等。

3.输入/输出资源输入/输出资源用于与FPGA外部环境进行通信，包括输入和输出引脚以及输入/输出接口电路。

FPGA可以通过输入引脚接收外部数据，并将输出数据通过输出引脚发送到外部环境。

输入/输出引脚可以通过编程配置来控制数据的传输方向和数据的格式。

二、FPGA的原理FPGA的工作原理可以概括为编程配置、逻辑运算和时序控制。

1.编程配置FPGA的编程配置是将逻辑单元和可编程内部连接资源设置为特定的状态，使其能够实现特定的逻辑功能。

编程配置通常使用设计工具通过硬件描述语言（HDL）或图形化界面进行。

编程配置可以通过厂商提供的评估板、开发工具或JTAG接口等进行。

2.逻辑运算FPGA的逻辑运算是通过逻辑单元实现的。

逻辑单元可以根据编程配置的逻辑功能来执行相应的逻辑运算。

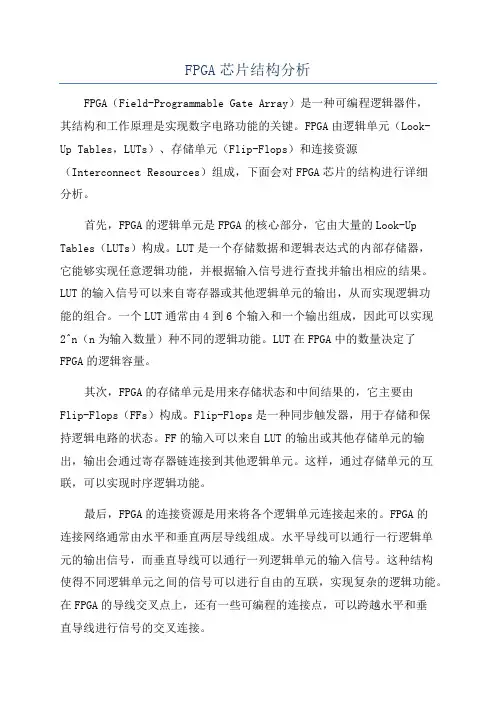

FPGA芯片结构分析FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，其结构和工作原理是实现数字电路功能的关键。

FPGA由逻辑单元（Look-Up Tables，LUTs）、存储单元（Flip-Flops）和连接资源（Interconnect Resources）组成，下面会对FPGA芯片的结构进行详细分析。

首先，FPGA的逻辑单元是FPGA的核心部分，它由大量的Look-Up Tables（LUTs）构成。

LUT是一个存储数据和逻辑表达式的内部存储器，它能够实现任意逻辑功能，并根据输入信号进行查找并输出相应的结果。

LUT的输入信号可以来自寄存器或其他逻辑单元的输出，从而实现逻辑功能的组合。

一个LUT通常由4到6个输入和一个输出组成，因此可以实现2^n（n为输入数量）种不同的逻辑功能。

LUT在FPGA中的数量决定了FPGA的逻辑容量。

其次，FPGA的存储单元是用来存储状态和中间结果的，它主要由Flip-Flops（FFs）构成。

Flip-Flops是一种同步触发器，用于存储和保持逻辑电路的状态。

FF的输入可以来自LUT的输出或其他存储单元的输出，输出会通过寄存器链连接到其他逻辑单元。

这样，通过存储单元的互联，可以实现时序逻辑功能。

最后，FPGA的连接资源是用来将各个逻辑单元连接起来的。

FPGA的连接网络通常由水平和垂直两层导线组成。

水平导线可以通行一行逻辑单元的输出信号，而垂直导线可以通行一列逻辑单元的输入信号。

这种结构使得不同逻辑单元之间的信号可以进行自由的互联，实现复杂的逻辑功能。

在FPGA的导线交叉点上，还有一些可编程的连接点，可以跨越水平和垂直导线进行信号的交叉连接。

除了逻辑单元、存储单元和连接资源，FPGA还包括其他一些辅助功能。

例如，输入/输出（I/O）是连接FPGA芯片和外部设备的接口，用于输入和输出信号。

时钟管理单元可以控制FPGA芯片的时序和时钟分配，确保各个逻辑单元同步工作。

CPLD/FPGA 结构与原理/advance/structures/lut.htm一.基于乘积项（Product-Term)的PLD结构采用这种结构的PLD芯片有：Altera的MAX7000，MAX3000系列（EEPROM工艺）,Xilinx的XC9500系列（Flash工艺）和Lattice,Cypress的大部分产品（EEPROM工艺）我们先看一下这种PLD的总体结构（以MAX7000为例，其他型号的结构与此都非常相似）：图1 基于乘积项的PLD内部结构这种PLD可分为三块结构：宏单元（Marocell)，可编程连线（PIA)和I/O控制块。

宏单元是PLD的基本结构，由它来实现基本的逻辑功能。

图1中蓝色部分是多个宏单元的集合（因为宏单元较多，没有一一画出）。

可编程连线负责信号传递，连接所有的宏单元。

I/O控制块负责输入输出的电气特性控制，比如可以设定集电极开路输出，摆率控制，三态输出等。

图1 左上的INPUT/GCLK1，INPUT/GCLRn,INPUT/OE1,INPUT/OE2 是全局时钟，清零和输出使能信号，这几个信号有专用连线与PLD中每个宏单元相连，信号到每个宏单元的延时相同并且延时最短。

宏单元的具体结构见下图：图2 宏单元结构左侧是乘积项阵列，实际就是一个与或阵列，每一个交叉点都是一个可编程熔丝，如果导通就是实现“与”逻辑。

后面的乘积项选择矩阵是一个“或”阵列。

两者一起完成组合逻辑。

图右侧是一个可编程D触发器，它的时钟，清零输入都可以编程选择，可以使用专用的全局清零和全局时钟，也可以使用内部逻辑（乘积项阵列）产生的时钟和清零。

如果不需要触发器，也可以将此触发器旁路，信号直接输给PIA或输出到I/O脚。

二.乘积项结构PLD的逻辑实现原理下面我们以一个简单的电路为例,具体说明PLD是如何利用以上结构实现逻辑的，电路如下图：图3假设组合逻辑的输出(AND3的输出)为f，则f=(A+B)*C*(!D)=A*C*!D + B*C*!D ( 我们以!D表示D的“非”）PLD将以下面的方式来实现组合逻辑f:图4A,B,C,D由PLD芯片的管脚输入后进入可编程连线阵列（PIA)，在内部会产生A,A反,B,B反,C,C反,D,D反8个输出。

fpga结构与工作原理FPGA（Field Programmable Gate Array，现场可编程门阵列）是一种可编程逻辑器件。

它由数百万个可编程逻辑门和存储器单元组成，可以实现各种数字逻辑和信号处理功能。

与传统的ASIC（Application-Specific Integrated Circuit，专用集成电路）相比，FPGA可以通过编程来实现功能，而ASIC需要设计和制造专用芯片。

FPGA的结构包括：1.输入-输出块（IOB）：IOB根据需要配置为输入或输出，可以与其他电路或设备通信。

2.配置存储器（Configuration Memory）：配置存储器储存着FPGA 的配置文件，也就是FPGA 指令集。

3.时钟管理电路（Clock Management Circuit，CMC）：CMC用于生成和分发时钟信号，并提供时钟管理功能。

4.逻辑块（Logic Block，LB）：逻辑块是FPGA的主要部分，它包含多个可编程逻辑单元（Look Up Tables，LUTs）和多个存储器单元（Flip-Flops，FFs）。

逻辑块通过互联网络相互连接。

FPGA的工作原理是：1.通过编程器将所需的功能指令加载到配置存储器中。

2.当FPGA通电时，配置存储器中的配置文件被加载到FPGA中。

3.FPGA内部的逻辑块根据配置文件中的指令进行组合逻辑操作、存储操作和时序控制操作。

4.将逻辑块中处理的信号通过互联网络连接到输入/输出块或其他逻辑块中进行进一步处理。

5.根据所需的功能和电路设计要求，重新编程配置存储器来更改FPGA的功能和行为，实现不同的功能和应用。

总之，FPGA具备高度灵活性、可定制性和可编程性，可以实现非常复杂和多样化的电路设计和应用。

FPGA的基本原理FPGA（Field-Programmable Gate Array，现场可编程门阵列）是一种集成电路芯片，它可以由用户根据需要进行重新配置和重新编程，以实现特定的功能。

与传统的固定功能芯片相比，FPGA具有更高的灵活性和可重构性。

FPGA由大量的逻辑单元（Logic Element，LE）组成，每个逻辑单元包含查找表（Look-Up Table，LUT）、触发器和多路选择器等基本元件。

这些逻辑单元通过可编程连接资源（Programmable Interconnect Resources）相互连接，形成复杂的电路结构。

1. FPGA的工作原理FPGA的工作原理可以简单概括为：将用户设计的电路描述文件经过综合、布局、布线等过程转化为对FPGA内部逻辑单元和可编程连接资源进行配置的位流文件（Bitstream），然后加载到FPGA芯片中进行运行。

1.电路描述文件用户使用硬件描述语言（HDL）如VHDL或Verilog来描述所需实现的电路功能。

这些描述文件包括了电路结构、信号传输、时序约束等信息。

2.综合综合是将用户设计的高级语言描述转化为低级门级网表表示。

综合工具根据用户的描述生成逻辑电路的等效结构，包括逻辑门、时钟触发器等。

3.布局布局是将综合后的逻辑电路映射到FPGA芯片上。

布局工具根据逻辑电路和FPGA芯片的物理限制，将逻辑元件分配到FPGA芯片上的特定位置。

4.布线布线是将布局后的逻辑电路中的元件相互连接。

布线工具根据逻辑电路和FPGA芯片上的可编程连接资源，生成元件之间的连线路径。

5.位流文件生成位流文件（Bitstream）是将经过布线后的电路配置信息以二进制形式存储。

位流文件包含了对FPGA内部逻辑单元和可编程连接资源进行配置的具体指令。

6.加载与运行将位流文件加载到FPGA芯片中，配置FPGA内部资源，并开始执行用户设计的功能。

加载后，FPGA可以按照用户设计进行计算、数据处理、信号处理等操作。

fpga原理和结构FPGA原理和结构。

FPGA（Field-Programmable Gate Array）是一种集成电路芯片，它具有可编程的逻辑门阵列和可编程的互连资源，能够根据用户的需求进行灵活的配置和重新编程。

FPGA在数字电子系统中扮演着重要的角色，它的原理和结构对于理解和应用FPGA技术至关重要。

FPGA的原理主要基于可编程逻辑器件（PLD）技术，它采用了可编程的逻辑单元和可编程的互连资源。

逻辑单元是FPGA中最基本的功能单元，它由多个可编程逻辑门组成，可以实现各种逻辑功能。

而互连资源则负责连接逻辑单元之间的信号传输，使得逻辑单元能够相互通信和协作。

通过对逻辑单元的配置和对互连资源的编程，用户可以实现对FPGA的灵活控制和定制化设计。

FPGA的结构包括了可编程逻辑单元、可编程互连资源和输入/输出接口。

可编程逻辑单元通常由Look-Up Table（LUT）、寄存器和算术逻辑单元（ALU）组成，它们能够实现各种逻辑功能和运算。

可编程的互连资源包括了可编程的连接盒和可编程的交叉点，它们能够实现逻辑单元之间的灵活连接和通信。

而输入/输出接口则用于与外部系统进行通信和数据交换。

FPGA的原理和结构决定了它具有灵活性和可编程性。

用户可以根据具体的应用需求，对FPGA进行灵活的配置和定制化设计，实现各种复杂的数字电子系统。

与固定功能集成电路相比，FPGA能够在不改变硬件结构的情况下，通过重新编程实现功能的更新和修改，大大提高了系统的灵活性和可维护性。

除此之外，FPGA还具有并行性能强、功耗低、成本低等优点，使得它在数字信号处理、通信系统、图像处理、嵌入式系统等领域得到了广泛的应用。

同时，FPGA的原理和结构也为硬件描述语言（HDL）的应用提供了良好的基础，用户可以通过HDL对FPGA进行高级抽象和描述，实现复杂系统的设计和验证。

总之，FPGA的原理和结构是理解和应用FPGA技术的基础，它的灵活性和可编程性为数字电子系统的设计和实现提供了重要的支持。

可编程逻辑器件（FPGA）在集成电路中的应用可编程逻辑器件（FPGA）是一种集成电路（IC）的设计工具，具有可重构和可编程的特性。

它可以在硬件级别上重新配置其内部逻辑功能，使其能够执行特定任务。

FPGA在集成电路设计和应用中扮演着重要的角色，广泛应用于各个领域。

一、FPGA的基本结构与工作原理FPGA由大量的逻辑门、寄存器、RAM和其他数字电路组成。

其核心部分是可编程逻辑单元（PLU），它由可编程逻辑阵列（CLA）组成，每个逻辑单元都包含一个查找表（LUT），用于实现逻辑功能。

通过配置寄存器和LU以及将内部信号路由到特定的输入/输出引脚，可以将FPGA定制为特定的电路。

FPGA利用静态随机存取存储器（SRAM）来保存逻辑配置信息。

在每次启动时，FPGA首先将配置信息从外部存储器加载到内部SRAM中，然后根据配置信息将内部逻辑电路重新组织和重连。

该重组过程称为配置。

一旦FPGA被配置完成，它就开始执行特定的任务。

二、FPGA的应用领域1. 数字信号处理（DSP）：FPGA在DSP领域中的应用十分广泛。

它可以执行数字滤波、图像处理、高速数据转换和算法加速等任务。

由于其可以快速重配置的特性，FPGA在需要快速响应和高度并行处理的应用中具有很大的优势。

2. 通信与网络：FPGA在通信与网络领域中有着重要的作用。

它可以实现各种通信协议的编解码、信号调制与解调、协议转换以及高速数据处理等功能。

在网络设备中，FPGA通常被用于数据包处理、流量控制和数据路由等任务。

3. 图像与视频处理：FPGA在图像与视频处理中也发挥着重要的作用。

它可以实现图像和视频的实时处理、编解码、图像增强、视频合成和视频传输等功能。

在高清视频和虚拟现实应用中，FPGA被广泛应用于图像和视频数据的高效处理。

4. 工业控制与自动化：FPGA在工业控制与自动化领域中的应用十分广泛。

它可以实现实时数据采集、传感器信号处理、运动控制和逻辑控制等任务。

FPGA原理结构以及内部资源FPGA（Field-Programmable Gate Array）是一种可重新配置的数字集成电路，它可以根据用户的需求来实现各种电路功能。

FPGA的核心原理是利用可编程逻辑门阵列和可编程互连网络来实现电路功能的自定义。

FPGA的结构包括片上可编程逻辑模块（Configurable Logic Blocks，CLBs）、I/O模块、时钟管理模块以及片上总线等。

CLBs是FPGA的核心组成部分，通常包含可编程逻辑元件、寄存器以及互连网络。

可编程逻辑元件包括逻辑门、多路选择器等，通过编程方式来实现逻辑功能。

寄存器用于存储中间数据，以实现时序逻辑。

互连网络则用于将可编程逻辑元件和寄存器按需连接在一起。

I/O模块负责FPGA与外部器件的通信，包括输入输出信号的接口、电平转换电路以及时钟信号的输入输出等。

I/O模块提供了与外部系统进行数据传输和控制的接口，使得FPGA能够与外部设备进行通信。

时钟管理模块用于提供时钟信号，并对时钟进行分配、延迟和缓冲等操作。

时钟信号在FPGA中起着重要的作用，它同步了各个模块的操作，保证了电路的稳定性和可靠性。

时钟管理模块还可以根据需要产生多个时钟域，以适应不同模块对时钟频率的要求。

片上总线用于连接FPGA内部的各个模块，包括CLBs、I/O模块和时钟管理模块等。

片上总线提供了高速可配置的互连网络，可以实现模块之间的数据传输和控制信号的交换。

在FPGA内部资源方面，它具有大量的逻辑门、存储单元和互连资源。

逻辑门可以根据用户的要求进行编程，实现各种逻辑功能。

存储单元主要包括寄存器、内部RAM和Flip-Flops等，用于存储数据和中间结果。

互连资源包括线路和通道，用于连接各个模块和资源，实现数据通信和控制信号的传输。

此外，FPGA还具有可编程的时序逻辑，可以实现各种时序电路的功能。

它的内部资源支持单精度位运算、乘法器、除法器、FIR滤波器、DMA控制器等，并且可以增加外部存储器、高速接口和各种外设模块，以满足复杂应用的需求。
