液压缸的工作原理、类型和特点

液压缸结构及原理液压缸是一种将液体能量转化为机械能的装置，通常由液压缸筒体、活塞、活塞杆、密封件、液体进出口阀等组成。

液压缸工作时，液压油进入筒体内，使活塞杆产生线性运动。

液压缸的结构：1.液压缸筒体：通常由钢管制成，内外表面都有高精度的光洁度和硬度，以确保活塞在筒体内的运动平稳。

2.活塞：位于筒体内部的圆柱形零件，与筒体间形成密封腔。

活塞朝向其中一端推进，液压油将被压缩在活塞与筒体之间。

3.活塞杆：将活塞与外部机构连接在一起，由高强度材料制成。

活塞杆的一端与活塞连接，另一端可以连接机械装置。

4.密封件：位于活塞与筒体之间，起到密封液压油的作用。

常用的密封件有O形圈、V型密封圈等，能够有效防止液压油泄漏。

5.液体进出口阀：液压缸内部通过液体进出口阀进出液压油。

进口阀控制液压油进入液压缸腔体，出口阀控制液压油返回液压装置。

液压缸的工作原理：液压缸根据帕斯卡原理工作，即在闭合容器内的液体任何地方产生的压力，都会均匀传递给该容器的各个位置。

液压缸的工作原理可以简单描述为以下几个步骤：1.液体进入：当液压油被泵送进液压缸时，液压油通过进口阀进入液压缸筒体的密闭腔体中。

2.活塞运动：液压油的进入使得液压缸腔体内的液体压力增加，使活塞朝着液压油的方向移动。

3.机械能输出：活塞杆连同活塞一起向外运动，可以将机械能传递给外部装置。

4.液压油排出：当液压缸工作完成后，需要将液压油排出。

此时，进口阀关闭，出口阀打开，液压油通过出口阀流回液压装置。

液压缸的工作过程是一个封闭的循环。

通过控制液压油的进出口阀，可以实现液压缸的运动方向、速度和力的控制。

液压缸在工业上被广泛应用，用于起重机、铁路机车、工程机械等领域。

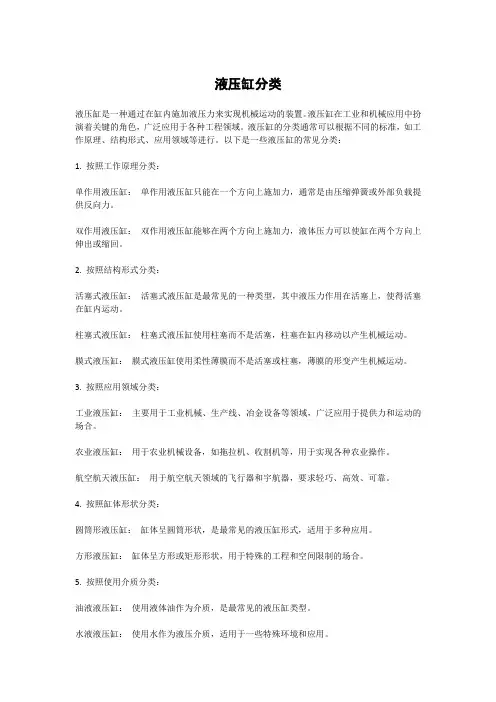

液压缸分类液压缸是一种通过在缸内施加液压力来实现机械运动的装置。

液压缸在工业和机械应用中扮演着关键的角色，广泛应用于各种工程领域。

液压缸的分类通常可以根据不同的标准，如工作原理、结构形式、应用领域等进行。

以下是一些液压缸的常见分类：1. 按照工作原理分类：单作用液压缸：单作用液压缸只能在一个方向上施加力，通常是由压缩弹簧或外部负载提供反向力。

双作用液压缸：双作用液压缸能够在两个方向上施加力，液体压力可以使缸在两个方向上伸出或缩回。

2. 按照结构形式分类：活塞式液压缸：活塞式液压缸是最常见的一种类型，其中液压力作用在活塞上，使得活塞在缸内运动。

柱塞式液压缸：柱塞式液压缸使用柱塞而不是活塞，柱塞在缸内移动以产生机械运动。

膜式液压缸：膜式液压缸使用柔性薄膜而不是活塞或柱塞，薄膜的形变产生机械运动。

3. 按照应用领域分类：工业液压缸：主要用于工业机械、生产线、冶金设备等领域，广泛应用于提供力和运动的场合。

农业液压缸：用于农业机械设备，如拖拉机、收割机等，用于实现各种农业操作。

航空航天液压缸：用于航空航天领域的飞行器和宇航器，要求轻巧、高效、可靠。

4. 按照缸体形状分类：圆筒形液压缸：缸体呈圆筒形状，是最常见的液压缸形式，适用于多种应用。

方形液压缸：缸体呈方形或矩形形状，用于特殊的工程和空间限制的场合。

5. 按照使用介质分类：油液液压缸：使用液体油作为介质，是最常见的液压缸类型。

水液液压缸：使用水作为液压介质，适用于一些特殊环境和应用。

这些分类并非是绝对的，很多液压缸可能同时具有多种特征。

在选择液压缸时，需要考虑其工作条件、负载要求、空间限制以及使用环境等因素。

不同类型的液压缸在不同的应用场景中都有各自的优势和适用性。

液压缸工作原理液压缸是一种通过液压能量来产生线性运动的执行元件。

液压缸通常由缸筒、活塞、活塞杆、密封件和连接件等部件组成。

液压缸通过液压油的压力来产生推力，从而实现工作装置的线性运动。

下面将详细介绍液压缸的工作原理。

1. 液压缸的基本结构液压缸的基本结构包括缸筒、活塞、活塞杆、密封件和连接件等部件。

缸筒是一个密封的容器，内部充满液压油。

活塞是密封在缸筒内的活动部件，活塞杆则是与活塞连接的部件，通过活塞杆可以传递推力。

密封件主要用于防止液压油泄漏，保证液压缸的正常工作。

连接件则用于连接液压缸与其他部件，如工作装置等。

2. 液压缸的工作原理液压缸的工作原理是利用液压油的压力来产生推力，从而实现线性运动。

当液压油进入液压缸的缸筒内时，液压油的压力作用在活塞上，活塞受到压力的作用产生推力，推动活塞杆向外运动。

反之，当液压油从液压缸的缸筒内排出时，活塞受到外部的作用力，从而产生向内的运动。

通过控制液压油的流入和流出，可以实现液压缸的正常工作。

3. 液压缸的工作过程液压缸的工作过程一般包括四个阶段：进油、工作、排油和回程。

进油阶段是指液压油进入液压缸的缸筒内，活塞受到压力产生推力向外运动的过程。

工作阶段是指液压缸根据需要完成工作的阶段，活塞保持在一定的位置，输出力或位移。

排油阶段是指液压油从液压缸的缸筒内排出，活塞受到外部作用力向内运动的过程。

回程阶段是指活塞恢复到初始位置的过程，为下一个工作循环做准备。

4. 液压缸的应用领域液压缸广泛应用于各种工业领域，如冶金、矿山、建筑、机械、航空航天等。

在冶金领域，液压缸常用于冶炼设备的启闭、夹紧和卸料等工序。

在矿山领域，液压缸常用于采矿设备的提升、输送和支撑等工序。

在建筑领域，液压缸常用于起重机、挖掘机和压路机等设备的动作执行。

在机械领域，液压缸常用于液压机床、注塑机和起重设备等设备的动作执行。

在航空航天领域，液压缸常用于飞机起落架、襟翼和方向舵等部件的动作执行。

总之，液压缸是一种通过液压能量来产生线性运动的执行元件，其工作原理是利用液压油的压力来产生推力，从而实现工作装置的线性运动。

液压缸工作原理范文液压缸是一种利用液体来产生机械运动的装置。

它由液压缸体、液压缸活塞和密封件等组成，通过液压系统便可实现机械运作。

液压缸工作原理是基于帕斯卡定律，即在一个封闭的液体中，施加在液体上的压力会均匀地传递到整个液体中，并且对任意两个闭合相邻平面上的作用力相等。

下面将从液压缸的工作原理、工作步骤及应用领域进行详细介绍。

液压缸的工作原理可以概括为以下几个步骤：1.油液流入：液压缸通过液压阀控制油液的流入。

当液压阀开启时，高压油液从液压泵流入液压缸，使液压缸内部充满了高压油液。

2.活塞运动：当油液进入液压缸后，沿着液压缸内壁向外施加作用力。

液压缸内部的活塞和活塞杆开始向前运动，完成机械运作任务。

液压缸内部的液压油承受压力，并因此通过作用于活塞上的力来达到机械工作。

3.油液排出：当液压缸完成工作任务后，液压阀关闭，液压油停止流动。

此时，液压缸内部的油液需要迅速排出，以便为下次工作做好准备。

液压缸的排油管道通常与液压阀连通，通过液压阀的控制，油液可以迅速排出液压缸，恢复正常工作状态。

液压缸作为一种常用的液压装置，在工程机械、冶金设备、矿山机械、航空航天等领域有广泛的应用。

在工程机械中，液压缸常被用于起重机械、挖掘机、装载机等设备上。

例如，在挖掘机中，液压缸负责挖斗和臂架的伸缩，通过控制液压缸的伸缩来实现挖掘和运输物料的功能。

在冶金设备中，液压缸常被应用于冲床、压力机等设备。

液压缸可以提供大容量的力量，来实现对金属材料的压制、锻造等工艺。

在矿山机械中，液压缸常被应用于输送机、矿车等设备。

液压缸可以帮助设备实现平稳、高效的运输过程，提高工作效率。

在航空航天领域，液压缸常被应用于飞机起落架、襟翼等设备上。

液压缸可以提供强大的推力和拉力，在飞机降落和起飞的过程中起到重要作用。

总之，液压缸工作原理基于帕斯卡定律，利用液体的传力性质，实现机械设备的运动。

液压缸应用广泛，用于各种工程和工业领域，可以实现大力量、高效率的机械操作。

液压缸的工作原理液压技术在各个领域中得到广泛应用，其中液压缸作为液压系统的核心部件，起着至关重要的作用。

本文将介绍液压缸的工作原理，以及其在实际应用中的一些特点和使用注意事项。

一、液压缸的基本结构液压缸是一种将液体能量转化为机械运动能量的装置，它主要由缸体、活塞、密封件和液压阀等组成。

1. 缸体：液压缸的外壳，通常由钢材或铝合金制成，具有足够的强度和刚度。

2. 活塞：液压缸中的移动部件，通常由铸铁或铝合金制成，其表面光洁度要求较高，以减少摩擦损失和泄漏。

3. 密封件：用于密封液压缸内外的介质，防止泄漏和外界的污染。

4. 液压阀：控制液体进出液压缸的装置，根据实际需求可以选择不同类型的阀门。

二、液压缸的工作原理基于液体的不可压缩性和容积不变原理。

一般来说，液压缸内的工作介质通常为油液，其主要原理如下：1. 工作介质的输送：在液压缸工作开始时，通过液压系统将液体经过液压阀流入液压缸的工作腔。

液体的输入使工作腔内产生一定的压力，从而推动活塞运动。

2. 活塞运动的产生：当液体经过液压阀进入液压缸的一个工作腔时，由于工作腔的体积减小，液体压力增大。

根据液体的不可压缩性，液体的压力作用在活塞上，推动活塞运动。

3. 力的放大与转移：液压缸中的活塞与机械装置相连接，当活塞受到液体的推动而运动时，活塞上的力通过连接杆或其他机械装置传递给被控制的工作对象。

4. 液体排出：当液压缸需要回程时，液压阀控制液体从液压缸流出，同时另一腔的液体经过液压阀进入液压缸，实现液压缸的往复运动。

三、液压缸的特点和应用液压缸作为一种高效、精准的执行元件，具有以下特点：1. 承载能力强：液压缸可承受较大的力矩和载荷，适用于需要高承载的工作环境。

2. 运动平稳：由于液体的不可压缩性，液压缸的运动平稳，无冲击和震动，能够满足对运动要求较高的工作场合。

3. 可靠性好：液压缸的密封性能好，且寿命长，能够在各种恶劣环境中可靠工作。

4. 可调性强：液压缸的推力和速度可通过调整液压系统中的压力和流量来调节，满足不同工况的需求。

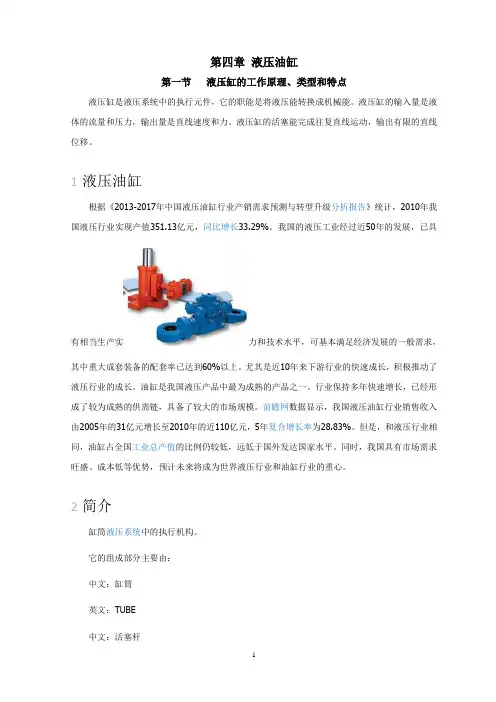

第四章液压油缸第一节液压缸的工作原理、类型和特点液压缸是液压系统中的执行元件，它的职能是将液压能转换成机械能。

液压缸的输入量是液体的流量和压力，输出量是直线速度和力。

液压缸的活塞能完成往复直线运动，输出有限的直线位移。

1液压油缸根据《2013-2017年中国液压油缸行业产销需求预测与转型升级分析报告》统计，2010年我国液压行业实现产值351.13亿元，同比增长33.29%。

我国的液压工业经过近50年的发展，已具有相当生产实力和技术水平，可基本满足经济发展的一般需求，其中重大成套装备的配套率已达到60%以上。

尤其是近10年来下游行业的快速成长，积极推动了液压行业的成长。

油缸是我国液压产品中最为成熟的产品之一。

行业保持多年快速增长，已经形成了较为成熟的供需链，具备了较大的市场规模。

前瞻网数据显示，我国液压油缸行业销售收入由2005年的31亿元增长至2010年的近110亿元，5年复合增长率为28.83%。

但是，和液压行业相同，油缸占全国工业总产值的比例仍较低，远低于国外发达国家水平。

同时，我国具有市场需求旺盛、成本低等优势，预计未来将成为世界液压行业和油缸行业的重心。

2简介缸筒液压系统中的执行机构。

它的组成部分主要由：中文：缸筒英文：TUBE中文：活塞杆英文：ROD中文：缸盖英文：ROD COVER中文：活塞英文：PISTON中文：密封件英文：SEAL一. 缸筒(TUBE)由四部分组成：1. 缸体2. 法兰3. 缸底4. 衬套二. 活塞杆(ROD)由三部分组成：1. 杆体2. 耳环3. 衬套以上各部分组成;缸体内部由活塞分成两个部分，分别大腔和小腔;大腔指活塞杆完全伸出后，缸体内腔;小腔指活塞杆完全伸入后，缸体与杆体内腔;由于液压油的黏性比较高，压缩比很小，当缸底油口进油后，活塞将被推动使缸盖油口出油，活塞带动活塞杆做伸出或缩回运动，反之亦然。

3工作原理先说它的最基本5个部件：缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置、排气装置。

液压缸的工作原理和结构液压缸是一种应用于工程机械、冶金设备、采矿机械、船舶设备等领域的液压执行元件。

它通过液体传动来实现力的传递和动力的转换。

液压缸的工作原理和结构主要包括以下几个方面：一、工作原理：液压缸的工作原理基于“差动”原理。

液压油从一个泵输入液压缸内，产生压力，使得活塞在压力的作用下移动。

液压油在液压缸的两个腔体中循环流动，当活塞在液压力的作用下移动时，一个腔体压力增加，其他腔体则减小。

这样，液压缸就可以实现力的传递和动力的转换。

1.压力建立：液压油从泵通过管道输入液压缸。

当液压油流入液压缸后，密封性好的活塞阻止液压油通过两个腔体之间的泄漏孔流出，形成一定的压力。

2.活塞移动：当液压油的压力大于受力物体所需的力时，活塞就开始移动。

活塞的移动方向取决于液压油进入液压缸的哪一侧。

3.力传递：活塞的移动使得液压油在液压缸腔体中流动，产生压力。

这个压力会推动活塞向另一个方向移动，从而传递力。

4.控制和调节：通过控制液压系统中的液压阀来控制液压缸的工作。

通过改变液压油的进出口，可以实现液压缸的正向行程、反向行程、停止行程、限制行程等。

二、结构：液压缸由液压缸筒、活塞、密封件和连接件等组成。

1.液压缸筒：液压缸筒是液压缸的主体部分，通常采用无缝钢管制作。

液压缸筒通常具有一定的长度，并且内外表面光洁，保证活塞在其中能够顺畅运动。

2.活塞：活塞是液压缸的移动部件，通常由合金钢制成。

活塞通过密封件与液压缸筒相隔离，使得两个腔体能够分别形成压力。

3.密封件：密封件用于确保液压缸的密封性，防止液压油的泄漏。

常用的密封件有密封圈、O型圈、密封垫等。

密封件通常由橡胶或聚氨酯等材料制成，具有良好的密封性和耐磨性。

4.连接件：液压缸的连接件用于将液压缸与其他液压元件连接起来，形成液压系统。

常见的连接件包括法兰、球接头、螺纹接头等。

液压缸的结构根据不同的使用要求也会有所不同，例如单作用液压缸和双作用液压缸。

单作用液压缸只能在一个方向上承受压力，而双作用液压缸则可以在两个方向上承受压力。

液压缸的工作原理特点是
液压缸是一种将液压能转化为机械能的装置，主要用于产生线性运动。

其工作原理特点如下：
1. 原理: 液压缸根据压力传递和送料等特点，利用压力的变
化来实现液体的推动，从而驱动液压机器产生线性运动。

2. 结构: 液压缸一般由筒体、活塞、活塞杆、密封件、液压油口、液压油腔等组成。

筒体分为上下两腔，通过液压油口连
接液压泵和液压控制阀。

3. 工作过程: 当液压泵将液压油注入到液压缸的一侧腔时，
该腔的压力增加，使得活塞向相反方向运动。

当液压控制阀切换方向时，将液压油引导到另一侧腔，反向推动活塞。

4. 动力: 液压缸的动力主要来自于液压泵，通过泵吸入液体形
成液压系统。

液压缸利用液体的高压力将活塞驱动，由于液体是不可压缩的，在小面积施加大力，并转化为线性运动。

5. 特点: 液压缸具有输出力大、速度可调、运动平稳、工作精
度高、容易控制等特点。

此外，液压缸可以根据具体需求选择单作用或双作用类型，以及不同的密封形式，使得其适应性强。

总之，液压缸通过将液压能转化为机械能，实现了高效、可控、精确的线性运动，广泛应用于工程、机械制造等领域。

第四章液压油缸类型与特点第一节液压缸的工作原理、类型和特点液压缸是液压系统中的执行元件，它的职能是将液压能转换成机械能。

液压缸的输入量是液体的流量和压力，输出量是直线速度和力。

液压缸的活塞能完成往复直线运动，输出有限的直线位移。

一、液压缸的工作原理液压缸的工作原理见图4-1。

图4-1液压缸的工作原理液压缸由缸筒1、活塞2、活塞杆3、端盖4、活塞杆密封件5等主要部件组成。

6为进出油口。

其它结构的活塞式液压缸的主要零件如图4-1所示结构类似。

若缸筒固定，左腔连续地输入压力油，当油的压力足以克服活塞杆上的所有负载时，活塞以v连续向右运动，活塞杆对外界做功。

速度1v向左运动，活塞杆也对外界做功。

这样，完成了反之，往右腔输入压力油时，活塞以速度2一个往复运动。

这种液压缸叫做缸筒固定缸。

若活塞杆固定，左腔连续地输入压力油时，则缸筒向左运动。

当往右腔连续地通入压力油时，则缸筒右移。

这种液压缸叫活塞杆固定缸。

本章所论及的液压缸，除特别指明外，均以缸筒固定，活塞杆运动的液压缸为例。

由此可知，输入液压缸的油必须具有压力p和流量q。

压力用来克服负载，流量用来形成一定的运动速度。

输入液压缸的压力和流量就是给缸输入液压能；活塞作用于负载的力和运动速度就是液压缸输出的机械能。

因此，缸输入的压力p，流量q，以及输出作用力F和速度v是液压缸的主要性能参数。

二、液压缸的分类为了满足各种主机的不同用途，液压缸有多种类型。

按供油方向分，可分为单作用缸和双作用缸。

单作用缸只是往缸的一侧输入高压油，靠其它外力使活塞反向回程。

双作用缸则分别向缸的两侧输入压力油。

活塞的正反向运动均靠液压力完成。

按结构形式分，可分为活塞缸、柱塞缸、摆动缸和伸缩套筒缸。

按活塞杆的形式分，可分为单活塞杆缸和双活塞杆缸。

按缸的特殊用途分，可分为串联缸、增压缸、增速缸、步进缸等。

此类缸都不是一个单纯的缸筒，而是和其它缸筒和构件组合而成，所以从结构的观点看，这类缸又叫组合缸。
