制冷计算说明书

制冷空调常用计算公式一、商业和公共建筑物的空调设计参数（水机国家规范）注: 医院采用全新风二、建筑物冷负荷分解概算指标机的参数。

三、建筑物热负荷的估算a-修正系数例：有一住宅建筑面积为30平方米（有效面积为25平方米），高度为2.9米。

冬季房间温度要求达到20℃，室外供暖计算温度为-5℃。

根据方程①计算出建筑物墙壁供暖热负荷：①代入数值：Qn=*（30*）**（20+5）=1751w根据方程②计算出建筑物通风热负荷：②代入数值：Qf=*（30*）**（20+5）=住宅建筑物总的供暖热负荷为：1751w+=如果考虑到房间的朝向和墙壁上的门、窗失热问题，总供热负荷应为2376w*=3327w。

1）中央空调如果采用水系统，则风机盘管可选用。

参数：风量500m3 / h 、制冷量：2800w、制热量：4200w对于25平方米的房间来说，制冷配置为：2800w / 25平方米=112w / 平方米（96大卡）制热配置为：4200w / 25平方米=168w / 平方米（145大卡）2）如果采用氟系统的室内机与水系统风机盘管同样的风量、制冷量，则制热量就相差很大。

如：RPI-28FSG1Q风量780m3 / h 、制冷量：2800w、制热量：3200w，制冷配置为：2800w / 25平方米=112w / 平方米（96大卡）制热配置为：3200w / 25平方米=128w / 平方米（110大卡）水机与氟机在相同的制冷量前提下，显然氟机不能满足冬季供热的需要。

因为水机的制热量要比氟机的制热量大出倍。

中央空调如果采用氟系统，冬季环境温度-5℃时，系统的制热功率将衰减到。

这就要求制热配置在168w的基础上增加28%，为215w /平方米。

这样氟机的制热配置就要比水机制热配置大出倍。

即215w/平方米*25平方米=5375w（4623大卡）因此，这个25平房的建筑物选用氟系统中央空调就制热而言，要获得与水机同样的制热效果，制冷配置为：4634w / 25平方米=185w/ 平方米（159大卡）制热配置为：5375w / 25平方米=215w/ 平方米（185大卡）室内机要选用RPI-50FSG1。

冷机制冷量计算公式冷机制冷量的计算公式可是制冷领域里相当重要的一部分呢！要搞清楚这个公式，咱们得先从一些基础的概念说起。

咱们平常说的制冷量，简单来讲，就是制冷机在单位时间内从被冷却物体或空间中移走的热量。

那怎么来计算这个制冷量呢？这就需要用到特定的公式啦。

一般来说，常见的冷机制冷量计算公式是这样的：制冷量 = 冷冻水流量 × 4.187 ×温差 ×系数。

这里面的冷冻水流量，就是单位时间内通过制冷机的冷冻水的体积。

温差呢，就是进出水的温度差。

而这个系数，会根据不同的制冷机类型和工况有所不同。

比如说，我之前在一个工厂里调试制冷设备的时候，就碰到了计算制冷量的问题。

那是一个炎热的夏天，工厂里的生产设备因为温度过高，老是出现故障。

老板急得像热锅上的蚂蚁，赶紧叫我们去解决。

我们到了现场，先测了一下冷冻水的进水温度和出水温度，发现温差还挺大。

然后又通过仪器测量了冷冻水的流量。

这时候，问题就来了，怎么确定这个系数呢？我们查了设备的说明书，又结合了实际的运行情况，最后才确定了一个比较准确的系数。

经过一番计算，得出了制冷量。

然后根据这个结果，对制冷机进行了相应的调整，终于让工厂里的温度降了下来，生产设备也能正常运转了。

再来说说这个公式里的每个因素。

冷冻水流量的测量要准确，如果流量测量不准，那算出来的制冷量可就差得远了。

还有温差，哪怕是一点点的测量误差，都可能对结果产生影响。

另外，在实际应用中，环境温度、湿度、负载情况等等，都会对制冷量产生影响。

有时候，明明按照公式计算出来的制冷量应该是足够的，可实际效果却不理想，这就得综合考虑各种因素，对公式进行适当的修正。

总之，冷机制冷量的计算公式虽然看起来不复杂，但要真正准确地计算和应用，还需要我们结合实际情况，仔细测量、认真分析。

只有这样，才能让制冷机发挥出最佳的效果，为我们的生活和生产带来舒适和便利。

不知道您在实际生活或者工作中，有没有碰到过需要计算冷机制冷量的情况呢？希望今天讲的这些能对您有所帮助！。

一、课程设计任务已知所需总耗冷量为1350kW，要求冷冻出水温为5℃，二、原始资料1、水源：蚌埠市是我国南方大城市，水源较充足，所以冷却水考虑选用冷却塔使用循环水。

2、室外气象资料：室外空调干球温度35.6℃，湿球温度28.1℃。

3、蚌埠市海拔21米。

三、设计内容（一）冷负荷的计算和冷水机组的选型1、冷负荷的计算对于间接供冷系统一般附加7%—15%，这里选取10%。

Q= Qz(1+12%)=1350×(1+10%)=1485kW2、冷水机组的选型（1）确定制冷方式从能耗、单机容量和调节等方面考虑，对于相对较大负荷（如2000kw 左右）的情况，宜采用溴化锂吸收式冷水机组；选择空调用蒸气压缩式冷水机组时，单机名义工况制冷量大于1758kw时宜选用离心式；制冷量在1054-1758 kw时宜选用螺杆式或离心式；制冷量在700-1054 kw时宜选用螺杆式；制冷量在116-700 kw时宜选用螺杆式或往复式；制冷量小于116活塞式或涡旋式。

本设计单台容量为500KW，选择螺杆式（2）冷水机组台数和容量的选择制冷机组3台，而且3台机组的容量相同。

所以每台制冷机组制冷量Q’=1485÷3=495 kW 根据制冷量选取制冷机组具体型号如下：名称：开利水冷式半封闭式双螺杆式冷水机组型号：30 XW 0552冷冻水进口温度：10℃冷冻水出口温度：5℃冷却水进口温度：26℃℃冷却水出口温度：31℃（二）．水力计算1、冷冻水循环系统水力计算利用假定流速法计算冷冻水水泵出水管的直径：冷冻水流量Q=106×3=318m3/h=0.088m3/s假定流速V=1.8m/s横截面积A=Q/V=0.088/1.8=0.049㎡=πD2/4∴直径D=0.249m，D’取250mm，V’=1.8m/s（满足要求）用同样的方法计算冷冻水水泵吸水管的直径：根据上表可选流速V=1.4m/s横截面积A=Q/V=0.088/1.4=0.063=πD2/4∴直径D=0.282m，D’=300mm，V’=Q/A=1.25m/s（满足要求）单台水泵时：冷冻水流量Q=106m3/h=0.029 m3/s假定流速V=1.8m/s横截面积A=Q/V=0.029/1.8=0.016㎡=πD2/4∴直径D=0.143m，D’取150mm，V’=1.64m/s（满足要求）用同样的方法计算冷冻水水泵吸水管的直径：根据上表可选流速V=1.1m/s横截面积A=Q/V=0.029/1.1=0.026=πD2/4∴直径D=0.183m，D’=200mm，V’=Q/A=1.0m/s（满足要求）补水量是冷冻水流量的1%，即Q补=318×1%=3.18m3/h=0.O088m3/s，选择管径为25mm。

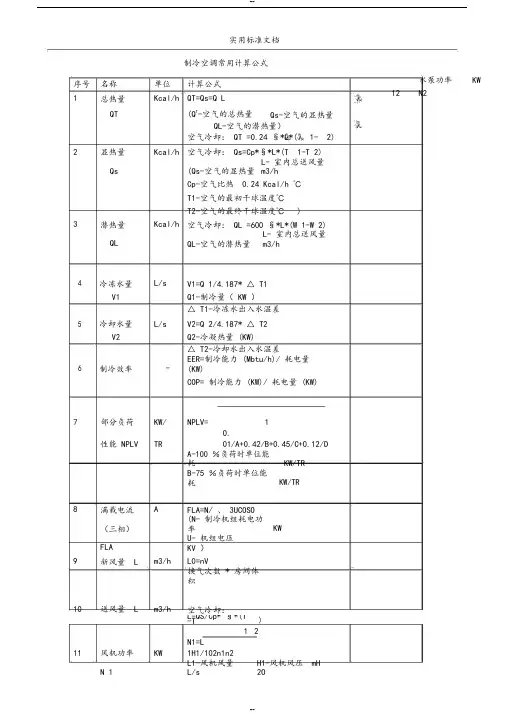

实用标准文档制冷空调常用计算公式序号 名称 单位计算公式1 总热量 Kcal/h QT=Qs=Q LQT(Q T-空气的总热量 Qs-空气的显热量QL-空气的潜热量）空气冷却： QT =0.24 §*L*( 1- 2)2 显热量 Kcal/h 空气冷却： Qs=Cp*§*L*(T 1-T 2)Qs(Qs-空气的显热量 L- 室内总送风量m3/hCp-空气比热 0.24 Kcal/h ℃ T1-空气的最初干球温度℃T2-空气的最终干球温度℃ )3潜热量 Kcal/h 空气冷却： QL =600 §*L*(W 1-W 2)QLQL-空气的潜热量 L- 室内总送风量m3/h4 冷冻水量L/s V1=Q 1/4.187* △ T1 V1 Q1-制冷量（ KW ）△ T1-冷冻水出入水温差 5 冷却水量L/s V2=Q 2/4.187* △ T2V2 Q2-冷凝热量 (KW)△ T2-冷却水出入水温差6制冷效率 -EER=制冷能力 (Mbtu/h)/ 耗电量 (KW)COP= 制冷能力 (KW)/ 耗电量 (KW)7 部分负荷 KW/ NPLV= 1性能 NPLVTR0.01/A+0.42/B+0.45/C+0.12/DA-100 ％负荷时单位能耗KW/TRB-75 ％负荷时单位能耗KW/TR 8 满载电流 AFLA=N/ 、 3UCOSO（三相） (N- 制冷机组耗电功率KW FLAU- 机组电压KV ）9 新风量 Lm3/hL0=nV换气次数 * 房间体积10 送风量 L m3/h 空气冷却：)L=QS/Cp* §*(T -T1 211 风机功率 KWN1=L1H1/102n1n2N 1L1-风机风量 L/s H1-风机风压 mH 2O水泵功率 KW 12N2备注1-空气的最初热焓 KJ/Jg 2-空气的最终热焓 KJ/Jg §-空气比重（1.25Kg/ m3） @20℃W 1- 空气的最初水分含量 Kg/KgW 1- 空气的最初水分含量 Kg/KgEER-制冷机组能源效率 (Mbtu/h)COP-制冷机组性能参数C-50 ％负荷时单位能耗KW/TRD-25 ％负荷时单位能耗KW/TRCOSO- 功率因数0.85-0.92 n-房间换气次数次/hV-房间体积 m3T1-空气初始温度℃T1-空气最终温度℃（直联时 n2=1, 皮带传动n2=0.9 ）n3- 水泵效率=0.7~0.85文案大全实用标准文档L2- 水流量 (l/s) n4- 传动效率Γ-比重（水或所用液体）=0.9~1.0H -水泵压头（ m.H O）2 213水管直径mm= 35.86√ L2 L2- 水流量(l/s)D D=√ 4x1000.L 2 V-水流速（ m/s）π V V14风管面积m2 L1-风机风量F F=a.b.L1/1000μ（l/s ）μ - 风管风速（m/s ）一、商业和公共建筑物的空调设计参数（水机国家规范）室内参数每人换气冷量估算 w/m2夏季冬季标准次数中国美国香港设计场所温度相对温度相对新风纽约℃湿度℃湿度量次/h(%) (%) L/S酒店大堂23-25 50-65 18-20 30-45 -- -- 200 240 -- 单人客房24-26 50-65 20-22 30-45 14 0.5-1 110 150 140 双人客房24-25 50-65 20-22 30-45 14 0.5 110 150 140 中餐厅23-26 50-65 16-18 30-45 7 10 180-350 530 460 西餐 `咖啡厅23-26 50-65 16-18 30-45 7 10 160-200 450 370 舞厅22-26 50-65 16-18 30-45 9 8 250-350 470 460 一层商场24-26 50-65 18-20 30-45 4 8-10 150-250 230 240 四层商场24-26 50-65 18-20 30-45 4 8-10 150-250 210 210 健身房24-26 50-65 18-20 30-45 6 8 240 -- -- 保龄球场22-24 50-65 16-18 45-55 6 -- 100-200 每球道5200写字楼-- -- -- -- -- -- -- -- -- 25%玻璃窗23-26 50-65 20-22 40-50 10 6 100-120 150 150 50%玻璃窗23-26 50-65 20-22 40-50 10 6 120-150 170 170 100%玻璃窗23-26 50-65 20-22 40-50 10 6 150-210 210 210 内部无窗区23-26 50-65 20-22 40-50 10 6 90 -- 95 电脑机房23-26 50-65 22-24 30-45 6 6 -- -- -- 剧院22-24 50-65 20-22 40-55 7 12 180-350 250 250 百货公司22-24 50-65 20-22 40-55 4 20 250-300 210 170 医院 * 22-24 50-65 20-21 40-50 10-14 6 120-150 190 170 银行营业区24-26 50-65 18-20 40-50 7 6 120 210 170 会议室24-26 50-65 18-20 40-50 24 12 180-280 210 240 图书馆24-26 50-65 20-22 40-50 6 6 120 240 150 美容室24-26 50-65 18-22 50-60 7 15 -- 130 200 公寓豪华间24-26 50-65 20-22 40-55 10 6 120 190 170公寓普通间24-26 50-65 20-22 40-55 7 6 100 140 140 注: 医院采用全新风文案大全实用标准文档二、建筑物冷负荷分解概算指标建筑物冷负荷 w / m 2逗留者照明送风量显冷负荷总冷负荷m2/人w / m 2L/sm 2办公室中部区65 95 10 60 5 周边110 160 10 60 6个人办公室160 240 15 60 8会议室185 270 3 60 9学校教室130 190 2.5 40 9 图书馆130 190 6 30 9自助餐厅150 260 1.5 30 10公寓高层、南向110 160 10 20 10 高层、北向80 130 10 20 9戏院、大会堂110 260 1 20 12实验室150 230 10 50 10图书馆、博物馆95 150 10 40 8医院手术室110 380 6 20 8 公共场所50 150 10 30 8卫生所、诊所130 200 10 40 10理发室、美容院110 200 4 50 10百货地下150 250 1.5 40 12商店中间层130 225 2 60 10 上层110 20 3 40 8药店110 210 3 30 10零售店110 160 2.5 40 10精品店110 160 5 30 10酒吧130 260 2 15 10餐厅110 320 2 17 12饭店房间80 130 10 15 7 公共场所110 160 10 15 8工厂装配室150 260 3.5 45 9 轻工业160 260 15 30 10此设计参数的冷量估算为水机的设计参数，氟系统中央空调的冷量估算可以参照水机的参数。

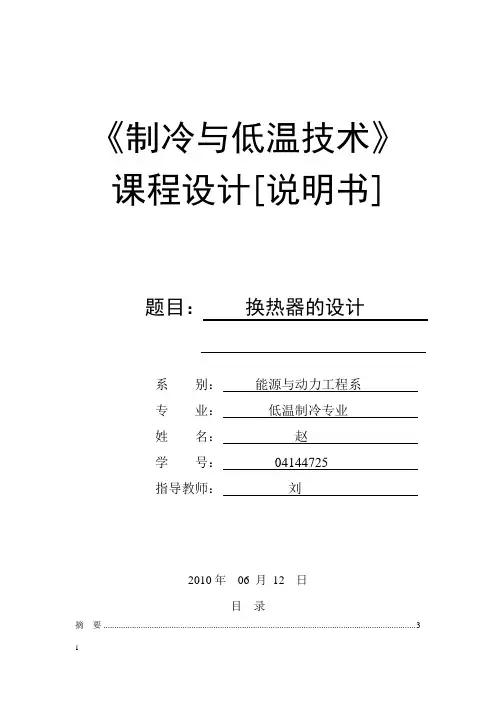

《制冷与低温技术》课程设计[说明书]题目：换热器的设计系别：能源与动力工程系专业：低温制冷专业姓名：赵学号：04144725指导教师：刘2010年06 月12 日目录摘要 (3)第一章课程设计任务书 (4)1.1设计时间及地点 (4)1.2设计目的和要求 (4)1.3设计题目和内容 (5)第二章氟利昂卧式壳管式冷凝器设计计算 (5)2.1管型选择 (5)2.2估计传热管总长 (6)2.3确定每流程管数z，有效单管长l及流程数N (6)2.4传热管的布置排列及主体结构 (7)2.5传热计算及所需传热面积确定 (8)2.5.1水侧表面传热系数计算 (8)2.5.2氟利昂侧冷凝表面传热系数计算 (8)2.6冷却水侧阻力计算 (10)2.7连接管管径计算 (10)第三章卧式壳管式冷凝器的零部件及设计 (10)3.1传热管、传热管的布置及与管板的固定方式 (10)3.2壳体、管板及其连接方式 (11)3.3端盖 (12)3.4支座 (13)3.5连接管 (14)第四章卧式壳管式冷凝器的整体结构 (14)总结 (16)致谢 (17)参考文献 (17)摘要换热器是制冷装置中不可缺少的重要设备，其传热效果直接影响到制冷机重量和体积的大小，以及其运行特性和经济性。

冷凝器和蒸发器是制冷机必不可缺少的换热器，它们是制冷机中得到重要组成部分。

而冷凝器是制冷装置相制冷系统外放出热量的换热设备。

卧式壳管式冷凝器最为广泛的应用在大、中、小型氨和氟利昂制冷装置。

对于氟利昂壳管式冷凝器的换热器的换热管选用导热系数高的铜管，提高冷凝器的传热效率，减小设备的体积。

在卧式壳管式冷凝器中，制冷剂蒸汽从冷凝器的壳体的上部进入冷凝器，制冷剂蒸汽在换热管外表面上冷凝，凝结成液体后从壳体的底部流出进入储液器。

对于小型制冷装置，为了简化设备，冷凝器的下部少装几排换热管，冷凝器的下部作为储液器。

冷凝器的冷却水从冷凝器一端的端盖下部进入冷凝器的换热管内，两个端盖的内部有隔板，以便使冷却水在换热管内可以多次往返流动，冷却水从一个端头向另一个端头流一次称为一个流程。

电冰箱设计方案电冰箱方案图设计一台直冷式BCD—195中温型电冰箱。

1.电冰箱的总体布置箱体设计要求及形式冰箱箱体尺寸见下表。

箱体尺寸箱体结构：外形尺寸为545mm＊545mm*l332mm（宽＊深＊高)。

绝热层用聚氨酯发泡,箱体结构图如下图所示。

箱体结构图2.电冰箱热负荷计算.电冰箱各面的绝热层厚度（mm）2。

1冷冻室热负荷Q F（1）箱体的漏热量Q1冷冻室箱体各表面的传热量Q1=4.296+5。

98+3.275+2.98+4。

218=21。

379W（2）门封漏热量Q2Q2=0.0406·L·(t o—t i)=0.0406×2(545+356）×10—3［32-（18)］=3。

66W（3）除露管漏热量Q3Q3=(L D/1。

79)×0。

2294×(t D—0.84t o-0。

16t F）×P r={［2（545+356)+545] ×10-3/1.79｝×0。

2294×（120—0.84×32—0。

16×(—18)）×35%=10.1W冷冻室总热负荷Q F=Q1+Q2+Q3=21.379+3。

66+10。

1=35.14W2。

2冷藏室热负荷Q R（1）箱体的漏热量Q1冷藏室箱体各表面的传热量Q1=-1.94+10。

07+6.219+3。

89+3。

05=21。

289W（2）门封漏热量Q2Q2=0。

0406·L·（t o-t i）=0.0406×2(865+545) ×10-3（32-5）=3。

1W冷藏室总热负荷Q R=Q1+Q2=21.289+3。

1=24。

389W电冰箱总热负荷为Q=1。

2(Q F+Q R)=1.2（35.14+24。

389)=71.43W（考虑一定的热负荷余量，乘以一个放大系数1。

2。

)3.箱体外表面凝露校核箱体外表面凝露校核也分冷冻室和冷藏室进行。

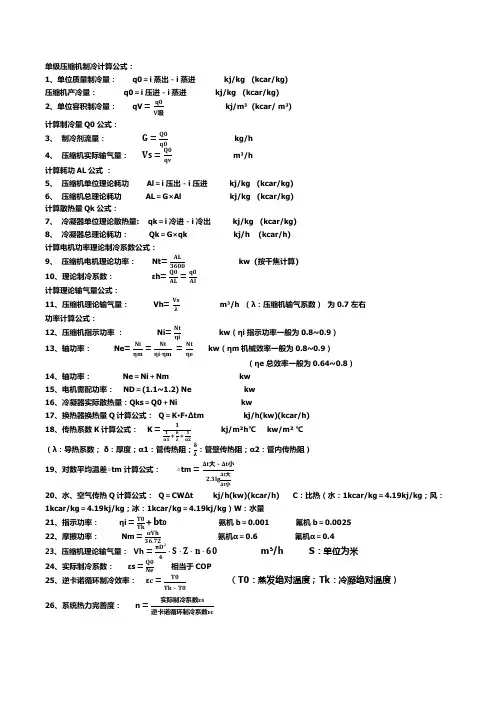

单级压缩机制冷计算公式：1、单位质量制冷量： q0＝i蒸出－i蒸进 kj/kg (kcar/kg)压缩机产冷量： q0＝i压进－i蒸进 kj/kg (kcar/kg)2、单位容积制冷量： qV =q0V吸kj/m³ (kcar/ m³)计算制冷量Q0公式：3、制冷剂流量：G=Q0q0kg/h4、压缩机实际输气量：Vs=Q0qvm³/h计算耗功AL公式：5、压缩机单位理论耗功 Al＝i压出－i压进 kj/kg (kcar/kg)6、压缩机总理论耗功 AL＝G×Al kj/kg (kcar/kg)计算散热量Qk公式：7、冷凝器单位理论散热量: qk＝i冷进－i冷出 kj/kg (kcar/kg)8、冷凝器总理论耗功： Qk＝G×qk kj/h (kcar/h)计算电机功率理论制冷系数公式：9、压缩机电机理论功率： Nt=AL3600kw (按千焦计算)10、理论制冷系数：εh=Q0AL =q0Al计算理论输气量公式：11、压缩机理论输气量： Vh=Vsλ m³/h （λ：压缩机输气系数）为0.7左右功率计算公式：12、压缩机指示功率： Ni=Ntηikw（ηi指示功率一般为0.8~0.9）13、轴功率： Ne=Niηm =Ntηi·ηm=Ntηekw（ηm机械效率一般为0.8~0.9）（ηe总效率一般为0.64~0.8）14、轴功率： Ne＝Ni＋Nm kw15、电机需配功率： ND＝(1.1~1.2) Ne kw16、冷凝器实际散热量：Qks＝Q0＋Ni kw17、换热器换热量Q计算公式： Q＝K·F·Δtm kj/h(kw)(kcar/h)18、传热系数K计算公式： K =11＋δ＋1kj/m²h℃ kw/m² ℃（λ：导热系数；δ：厚度；α1：管传热阻；δλ：管壁传热阻；α2：管内传热阻）19、对数平均温差△tm计算公式：△tm =Δt大－Δt小2.3lgΔt大Δt小20、水、空气传热Q计算公式： Q＝CWΔt kj/h(kw)(kcar/h) C：比热（水：1kcar/kg＝4.19kj/kg；风：1kcar/kg＝4.19kj/kg；冰：1kcar/kg＝4.19kj/kg）W：水量21、指示功率：ηi=T0＋bt0 氨机b＝0.001 氟机b＝0.002522、摩擦功率： Nm=αVh氨机α＝0.6 氟机α＝0.423、压缩机理论输气量： Vh=πD²4·S·Z·n·60 m³/h S：单位为米24、实际制冷系数：εs=Q0Ne相当于COP25、逆卡诺循环制冷效率：εc=T0Tk－T0（T0：蒸发绝对温度；Tk：冷凝绝对温度）26、系统热力完善度： n =实际制冷系数εs逆卡诺循环制冷系数εc。

冷水机组制冷量计算公式
冷水机组的制冷量计算公式可以根据不同的情况和设备类型有所差异。

以下提供两种常用的计算公式：
1. 对于冷水机制冷量的计算，通常采用如下公式：
按额定工况下的计算：对于单级压缩机，制冷量（W）= 60 W × 105 J/h × Rt ÷ 1000；对于多级压缩的冷水机，制冷量（W）= 60 W × 106 J/h × Rt ÷ 1000。

按实际运行工况时的计算：根据压缩机的不同类型和工况，制冷量会受到压缩机效率、吸气压力、排气压力等因素的影响。

2. 对于空气冷却冷水机组的制冷量计算，采用如下公式：
制冷量（kW）= (cp ×ρ× q ×Δt) ÷ 3600。

其中，cp 为空气比热容，ρ 为空气密度，q 为空气流量，Δt 为冷水进出水温差。

请注意，这些公式仅作为参考，实际应用中需根据具体设备和运行条件进行适当的调整和修正。

对于特定的设备和工况，建议参考设备制造商提供的说明书和技术规格，以确保准确性和可靠性。

制冷机房设计计算说明书2制冷机房设计计算书姓名：查学虎班级：建环083学号： 0805791123指导老师：程向东日期： 2011、6目录一、工程设计概况 (2)二、冷水机组选型 (2)1、总冷负荷的计算 (2)2、初选冷水机组 (2)3、制冷量的修正 (2)4、确定冷水机组及相关参数 (3)三、冷却塔的选型 (4)四、水力计算 (4)1、冷冻水循环系统水力计算 (5)2、冷却水循环系统水力计算 (8)五、补水系统的计算 (12)1、补水箱的计算与选取 (12)2、补给水泵的计算与选型 (13)六、其他设备的选型 (14)1、定压罐的计算与选型 (14)2、分水器与集水器的计算 (14)参考文献 (16)一、工程设计概况某公共建筑位于重庆市，空调面积10000平方米，夏季空调冷负荷指标1052W/m ，冷负荷同时使用系数0.85，用户资用压力20米水柱，最高点高度18米，定压装置位于制冷机房，用户管路水容积2800L 。

空调冷源采用水冷冷水机组，台数为2台。

制冷机房位于独立的裙房，详见平面图。

二、冷水机组的选型 1、总冷负荷的计算。

总冷负荷 α⨯⨯⨯=K A q q 0其中 0q ：单位面积冷负荷，2W/m ；A ：空调面积m 2； α ：同时使用系数； K ；安全系数，取1.1。

则 kW q 75.9811.185.010000105=⨯⨯⨯= 2、初选冷水机组。

根据总冷负荷选择冷水机组，初步选择2台型号为RSW-155N-1的水冷螺杆式冷水机组。

其单台制冷量为530.6，设计制冷工况为：冷冻水进出口温度：120C/70C ； 冷却水进出口温度：300C/350C 。

3、制冷量的修正。

查阅室外气象参数，重庆市夏季室外计算湿球温度为27.30C 。

则冷凝温度为280C ，冷却塔的实际进出口温度为370C 、320C 。

查阅制冷变工况制冷量修正系数曲线。

冷却水进口温度320C ，机组出水温度为70C 时修正系数为0.98。

制冷量公式
摘要：
1.制冷量的概念
2.制冷量的计算公式
3.制冷量与空调、冰箱等设备的关系
4.如何选择合适的制冷量
5.我国制冷量行业的发展现状与趋势
正文：
制冷量是指制冷设备在一定时间内，通过制冷循环所吸收的热量。

制冷量的大小是衡量制冷设备制冷能力的重要指标。

制冷量计算公式为：制冷量（Q）= 制冷剂的质量流量（m/s）× 制冷剂的比热容
（kJ/(kg·K)）× 温差（K）
制冷量与空调、冰箱等制冷设备的性能密切相关。

选择合适的制冷量，不仅可以保证设备的正常运行，还能有效节约能源。

在选择制冷量时，要综合考虑设备的实际需求、使用环境、能源效率等因素。

近年来，我国制冷量行业取得了显著的发展。

随着科技的进步和绿色环保理念的普及，制冷量技术的研发和创新不断取得突破。

高效、节能、环保的制冷设备越来越受到市场的欢迎。

此外，国家政策的支持和引导也为制冷量行业的发展提供了良好的环境。

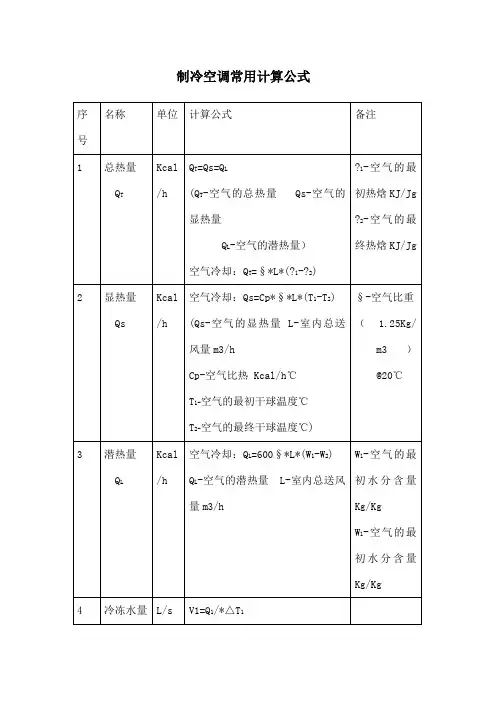

实用标准文档制冷空调常用计算公式序号 名称 单位 计算公式1总热量Kcal/hQ T =Qs=Q L Q T(Q T-空气的总热量 Qs-空气的显热量Q L -空气的潜热量）空气冷却： Q T =0.24 §*L*( 1- 2) 2显热量Kcal/h空气冷却： Qs=Cp*§*L*(T 1-T 2) Qs(Qs-空气的显热量L- 室内总送风量 m3/hCp-空气比热 0.24 Kcal/h ℃ T 1-空气的最初干球温度℃T 2-空气的最终干球温度℃ )3潜热量Kcal/h 空气冷却： Q L =600 §*L*(W 1-W 2)Q LQ L -空气的潜热量L- 室内总送风量 m3/h4冷冻水量L/s V1=Q 1/4.187* △ T 1 V1Q1-制冷量（ KW ）△ T1-冷冻水出入水温差5冷却水量L/s V2=Q 2/4.187* △ T 2 V2Q2-冷凝热量 (KW)△ T2-冷却水出入水温差6制冷效率-EER=制冷能力 (Mbtu/h)/ 耗电量 (KW)COP= 制冷能力 (KW)/ 耗电量 (KW)7部分负荷 KW/ NPLV=1性能 NPLVTR0. 01/A+0.42/B+0.45/C+0.12/DA-100 ％负荷时单位能耗 KW/TRB-75 ％负荷时单位能耗KW/TR8满载电流 AFLA=N/ 、 3UCOSO（三相） (N- 制冷机组耗电功率 KWFLAU- 机组电压 KV ）9新风量 Lm3/hL 0=nV换气次数 * 房间体积10送风量 Lm3/h空气冷却：)L=QS/Cp* §*(T -T12 11风机功率 KW N 1=L 1H 1/102n 1n 2N 1L 1-风机风量 L/sH 1-风机风压 mH 2On -风机效率n2- 传动效率1水泵功率 KW N2=L 2.H 2. γ12N2102.n3.n4备注1-空气的最初热焓 KJ/Jg2-空气的最终热焓 KJ/Jg§-空气比重（ 1.25Kg/ m3）@20℃W 1- 空气的最初水分含量 Kg/KgW 1- 空气的最初水分含量 Kg/KgEER-制冷机组 能源效率 (Mbtu/h)COP-制冷机组性能参数C-50 ％负荷时单位能耗KW/TRD-25 ％负荷时单 位能耗KW/TRCOSO- 功率因数0.85-0.92n-房间换气次数次 /hV-房间体积 m3T1-空气初始温度℃T1-空气最终温度℃（直联时 n 2=1, 皮带传动 n 2=0.9 ）n 3- 水 泵 效 率L2-水流量 (l/s)n4- 传动效率Γ-比重（水或所用液体）=0.9~1.0H-水泵压头（ m.H O）2213水管直径mm= 35.86√L2L2- 水流量 (l/s)D D=√ 4x1000.L 2V-水流速（ m/s）π V V14风管面积m2L1-风机风量FF=a.b.L1/1000μ（l/s ）μ - 风管风速（m/s ）一、商业和公共建筑物的空调设计参数（水机国家规范）室内参数每人换气冷量估算 w/m2夏季冬季标准次数中国美国香港设计场所温度相对温度相对新风纽约℃湿度℃湿度量次 /h(%)(%)L/S酒店大堂23-2550-6518-2030-45----200240--单人客房24-2650-6520-2230-45140.5-1110150140双人客房24-2550-6520-2230-45140.5110150140中餐厅23-2650-6516-1830-45710180-350530460西餐 `咖啡厅23-2650-6516-1830-45710160-200450370舞厅22-2650-6516-1830-4598250-350470460一层商场24-2650-6518-2030-4548-10150-250230240四层商场24-2650-6518-2030-4548-10150-250210210健身房24-2650-6518-2030-4568240----保龄球场22-2450-6516-1845-556--100-200每球道5200写字楼------------------25%玻璃窗23-2650-6520-2240-50106100-120150150 50%玻璃窗23-2650-6520-2240-50106120-150170170 100%玻璃窗23-2650-6520-2240-50106150-210210210内部无窗区23-2650-6520-2240-5010690--95电脑机房23-2650-6522-2430-4566------剧院22-2450-6520-2240-55712180-350250250百货公司22-2450-6520-2240-55420250-300210170医院 *22-2450-6520-2140-50 10-146120-150190170银行营业区24-2650-6518-2040-5076120210170会议室24-2650-6518-2040-502412180-280210240图书馆24-2650-6520-2240-5066120240150美容室24-2650-6518-2250-60715--130200公寓豪华间24-2650-6520-2240-55106120190170公寓普通间24-2650-6520-2240-5576100140140注: 医院采用全新风二、建筑物冷负荷分解概算指标建筑物冷负荷 w / m 2逗留者 照明 送风量显冷负荷 总冷负荷 m 2/人 w / m 2L/sm 2办公室中部区 65 95 10 60 5 周边110 160 10 60 6 个人办公室 160 240 15 60 8会议室 185 270 3 60 9 学校教室 130 190 2.5 40 9 图书馆 130 190 6 30 9自助餐厅 150 260 1.5 30 10 公寓高层、南向 110 160 10 20 10高层、北向80 130 10 20 9 戏院、大会堂 110 260 1 20 12 实验室150 230 10 50 10 图书馆、博物馆95 150 10 40 8 医院手术室 110 380 6 20 8公共场所50 150 10 30 8 卫生所、诊所 130 200 10 40 10 理发室、美容院 110 200 4 50 10 百货 地下 150 250 1.5 40 12 商店中间层 130 225 2 60 10上层110 20 3 40 8 药店 110 210 3 30 10 零售店 110 160 2.5 40 10 精品店 110 160 5 30 10 酒吧 130 260 2 15 10 餐厅110320 2 17 12 饭店房间 80 130 10 15 7公共场所 110 160 10 15 8 工厂装配室 150 260 3.5 45 9轻工业160260153010此设计参数的冷量估算为水机的设计参数，氟系统中央空调的冷量估算可以参照水机的参数。

空调制冷量换算制冷技术中常用单位的换算:摄氏温度℃=(华氏°F-32)5/91千卡/小时(kcal/h)=1.163瓦(W)1马力(或1匹马功率)=735.5瓦(W)=0.7355千瓦(KW)，1美国冷吨=3024千卡/小时(kcal/h)=3.517千瓦(KW)1日本冷吨=3320千卡/小时(kcal/h)=3.861千瓦(KW)(注:1冷吨就是使1吨0℃的水在24小所内变为0℃的冰所需要的制冷量。

) 冷吨全称是冷冻吨，公制冷冻吨表示1吨0C°的水，在24小时内变为0C°的冰的冷冻能力。

由于0C°得水变为0C°的冰时，就得从水中放出冻结潜热。

水的冻结潜热为333.62千焦耳/千克。

因此，若把1吨0C°的水变为0C°的冰就得放出333.62×1000千焦耳/24小时的热，说以每小时要排除去这些热量所需的制冷量为：（333.62×1000）/24=13900千焦耳/小时。

美国的冷冻吨和公制的比例为1.09127∶11千卡 = 4185.851820846焦耳 1瓦=0.86千卡/小时13.9千焦耳/4.186千焦耳=58.15千卡58.15千卡/0.86千卡=50.009瓦于是1冷冻吨大概等于0.05千瓦例如一台40kw的空调,其制冷量为40*860=3.44万大卡。

民用空调喜欢以P为单位,1P=0.735kw,一般能效比为3.2,及制冷量为2352w,换算成大卡为2022大卡左右。

可以说,1P的空调制冷量为2000大卡。

空调一匹=750W功率=2324W制冷功率=0.66冷吨，机子标有制冷功率的先用：制冷功率/3.517KW=冷吨，然后：用电功率/冷吨=每KW用电功率能产生多少冷吨（这个数值不固定，一般在0.6以上，数值越高说明机器越好能耗比越低）不含附属设备如冷却塔、水泵等。

以上计算起来太麻烦，也可以使用以下方法快速估算空调制冷量。

目录一、原始资料 (1)二、设备选型 (1)2。

1制冷机组 (1)2。

1。

2 制冷机组选型原则 (1)2。

2冷冻水系统选型 (4)2.2。

1冷冻水系统的基本形式 (4)2.2.2冷冻水泵 (5)2.3冷却水系统 (7)2.3.1冷却水泵 (8)2。

3.2冷却塔 (9)2。

4补水泵 (11)2。

5补水箱 (11)2.6分集水器 (11)2。

7电子水处理仪 (13)2。

8管径列表 (14)三、制冷机房布置 (15)四、施工说明 (17)4.1管道保温设计 (17)4。

2系统消声隔振设计 (19)五、参考文献 (20)一、原始资料本工程涉及的建筑位于天津市办公类建筑，地上6层，制冷面积34500m²建筑总高度21m；地下1层，为车库及设备用房,制冷机房设于地下设备用房内。

本工程为该建筑空调提供冷、热源,空调系统形式采用全空气系统。

空调系统要求夏季工况最大制冷量约为:4000kw.空调系统要求冷冻水供水温度7℃,回水温度12℃。

现本工程仅设计夏季制冷系统，机组及一系列设备放在制冷机房里，冷却塔放在东西侧配楼楼顶;冷水机组以平均分配制冷量为原则进行选择，循环水泵与制冷机组相对应，加一旁通；冷却塔与制冷机组相对应，无需备用。

表1 天津市室外气象参数2.1制冷机组2。

1.2 制冷机组选型原则要合理选定机型和台数，须考虑以下因素或原则。

（1)建筑物的冷负荷大小，全年冷负荷的分布规律;（2）当地的水源（包括水量、水温及水质)、电源和热源（包括热源性质、品位高低)情况;(3)初投资和运行费用；(4）冷水机组的特性（包括性能系数、尺寸大小、调节性能、价格、冷量范围及使用工质等）.选择冷水机组时，除了考虑上述原则外，还应根据具体情况注意以下几点：(1）台数一般以选用2～4台为宜,中小型规模宜选用2台,较大型可选用3台，特大型可选用4台，机组之间要考虑互为备用和切换使用的可能性；（2）同一机房内可选用不同类型、不同容量的机组搭配的组合方案，以节约能耗。

焓差法计算空调制冷制热除湿量解释说明1. 引言1.1 概述空调作为现代生活中不可或缺的家电设备，其在调节室内温度、湿度和空气质量方面发挥着重要作用。

空调的制冷、制热和除湿能力是评估其性能优劣的关键指标。

然而，在实际工程应用中，准确计算空调的制冷、制热和除湿量并不简单，需要依赖一定的计算方法和理论基础。

1.2 文章结构本文主要围绕焓差法计算空调的制冷、制热和除湿量展开讨论。

首先会介绍该方法在计算制冷量时的理论基础和具体计算方法，并探讨其应用与限制。

接下来，将深入分析焓差法在计算制热量时的原理，并详细说明相应的计算过程，同时给出实际应用案例以帮助读者更好地理解这一方法。

最后，我们将重点关注焓差法在计算除湿量方面的应用，并阐述除湿原理、评估除湿效果的指标以及提高除湿效率的方法。

1.3 目的本文旨在通过对焓差法计算空调制冷、制热和除湿量的介绍和分析，帮助读者深入理解该方法的原理和应用。

通过对焓差法计算模型的全面探讨，读者可以更好地评估空调性能，并为实践应用提供相关建议。

最终，我们期望能够提高相关从业人员对于空调性能计算方法的认识，促进空调行业的科学发展。

2. 焓差法计算空调制冷量2.1 理论基础焓差法是一种常用的计算空调制冷量的方法。

其基本原理是根据空气经过蒸发器前后的热量变化来计算制冷量。

蒸发器是空调中实现制冷效果的主要部件，当空气通过蒸发器时，其中的潜热被吸收，使得周围环境温度降低，从而达到制冷效果。

2.2 计算方法焓差法计算空调制冷量的基本公式为：Q = m * (h1 - h2)其中，Q表示制冷量，m表示空气的质量流率，单位为kg/s；h1和h2分别表示进入蒸发器前和后的空气焓值，单位为J/kg。

要进行焓差法计算，在实际应用中需要测量或获得以下参数：- 空气流经过蒸发器前后温度差Δt（摄氏度）；- 空气进入和离开蒸发器前后相对湿度RH（%）；- 空气进入和离开蒸发器前后绝对湿度ω（kg/kg干空气）。

威柯恩南兴制冷说明书威柯恩南兴制冷说明书威柯恩南兴制冷是一种高效、稳定的制冷系统，为用户提供舒适的室内环境。

本说明书将详细介绍威柯恩南兴制冷的安装、操作、维护以及故障排除等相关信息，旨在为用户提供全面的指导，确保系统的正常运行。

一、安装1. 威柯恩南兴制冷系统的安装必须由专业技术人员进行。

在安装前，请确保房间空间和电源等条件符合要求，避免因不当安装而造成后续使用问题。

2. 安装过程中，请按照说明书提供的安装步骤进行操作，并确保所有连接部位的紧固可靠。

注意使用正确的工具和安装材料，以防止不必要的损坏。

3. 安装完成后，请进行系统的检测和调试。

确保所有部件运行正常，同时测量制冷效果以保证室内温度达到预期。

二、操作1. 威柯恩南兴制冷系统的操作应由经过培训的人员进行。

在操作前，请阅读本说明书，并按照要求进行操作，以避免错误使用导致的损坏。

2. 制冷系统的开机前，请确保空调设备和电源开关处于关闭状态。

然后按照正确的步骤打开电源开关。

3. 在使用过程中，请合理设置温度和风速。

避免过高或过低的温度差以及过大的风速，以保证舒适度。

4. 定期清洁室内外的过滤器以及冷凝器。

这样可以保持空调系统的高效运行，同时延长设备的寿命。

三、维护1. 威柯恩南兴制冷系统的维护应由专业技术人员进行。

建议按照制造商提供的维护计划进行定期检查和保养。

2. 定期清洁和更换制冷剂。

清洁制冷剂可以提高系统的制冷效果，而更换制冷剂可以避免过度使用造成的故障。

3. 定期检查制冷系统的压力和温度。

这样可以发现潜在的故障，并及时采取修复措施，以避免系统损坏。

4. 注意系统的安全问题。

不允许将易燃、易爆和腐蚀性物质放置在附近，以确保系统的正常运行和用户的安全。

四、故障排除在使用威柯恩南兴制冷系统时，可能会出现一些故障情况。

以下是一些常见故障及其排除方法的示例：1. 故障：系统无法启动。

解决方法：检查电源连接是否正确，确保电源开关已打开。

2. 故障：制冷效果不佳。

制冷工艺设计指导书为了更好的将所学知识用于实践，本学期开设毕业设计，以提高同学们的运用所学知识分析问题、解决问题的能力。

毕业设计是综合性练习，须在掌握本专业基本内容的基础上方能独立完成，为规范要求，特作此指导书。

一 冷库规模（一）冷库容量2000t 冷库，要求低温冷藏量1200吨,冻结20t/d ，高温冷藏量800吨。

（二）气象条件库外计算温度t W =32℃，相对湿度ΦW =73%低温冷藏间温度t n =-18℃，相对湿度Φn =95%，高温冷藏间t n =0℃，相对湿度Φn =90%。

二 库房的设计步骤（一）根据设计要求，首先计算冷藏间所需面积，并根据建筑模数的要求确定冷藏间建筑面积，根据公式： ρηh G F 1000=∑ （二）根据已知和计算的各单项工程的面积，画总平面图。

1 根据图例表明厂区的范围、建筑物、构筑物、道路和绿化布置情况及建筑物的层数。

2 根据总平面布置的要求，确定各单项工程的具体位置和相对关系，并标注出定位尺寸。

3 标出建筑物低层地面和室外地坪的标高。

4画出指北针和风向频率玫瑰图。

5根据生产工艺流程和总平面布置的原则以及各单项工程的面积，合理布置厂区内各建筑物、构筑物和其它设施。

6 合理选择厂区内外交通运输系统。

7 进行厂区绿化设计。

（三）画出冷库（包括机房）的平面图1 画出定位轴线及编号（水平轴线以阿拉伯数字为序，垂直轴线以汉语拼音字母为序，其中I、O、Z三个字母不用。

2 各房间的组合分隔，墙体厚度，柱的断面尺寸，门窗位置、大小等。

3 门窗的布置及其型号。

4其它配件的布置位置和必要的尺寸。

5 标准尺寸及标高（尺寸一般注三道：第一道为细部尺寸，第二道为轴线尺寸，第三道为外包尺寸）。

6 表明剖面图的剖切位置线和剖视方向及编号。

7 表示朝向的指北针。

8 详图索引符号。

9 房间的名称、编号、温度。

10 其它（四）画出冷库剖面图（冷库主要剖面）1 画出外墙或柱的定位轴线及间距尺寸。

制冷课程设计说明书一、引言制冷技术是现代工业生产和日常生活中不可或缺的一项重要技术，它可以将热量从低温区域转移到高温区域，实现冷却效果。

本课程设计旨在通过学习制冷原理、制冷循环系统及相关设备的构成和工作原理，培养学生的制冷技术应用能力。

二、课程设计目标1. 掌握制冷原理的基本概念和理论知识；2. 了解制冷循环系统的构成和工作原理；3. 熟悉常见的制冷设备的工作原理和性能参数；4. 能够进行制冷系统的设计和优化。

三、课程设计内容1. 制冷原理制冷原理是制冷技术的基础，学生需要了解热力学和热传导等相关知识，掌握制冷循环的基本原理。

课程内容包括热力学基础、热传导与传热、物质的相变过程等。

2. 制冷循环系统制冷循环系统是制冷设备的核心部分，学生需要学习制冷循环系统的构成和工作原理。

课程内容包括制冷循环系统的分类、制冷剂的选择、压缩机、冷凝器、蒸发器等制冷设备的工作原理和性能参数。

3. 制冷设备制冷设备是实现制冷效果的关键，学生需要了解常见的制冷设备的工作原理和性能参数。

课程内容包括制冷机组、冷藏冷冻设备、空调设备等的工作原理、能效评价和技术选型。

4. 制冷系统设计制冷系统设计是将制冷原理、制冷循环系统和制冷设备等知识应用到实际工程中的关键环节。

学生需要学习制冷系统设计的基本方法和步骤，掌握制冷系统的参数计算和系统优化的技术。

课程内容包括制冷系统设计的基本流程、热负荷计算、制冷剂流量计算、管道和阀门的选型等。

四、教学方法与评估方式1. 教学方法本课程设计采用理论与实践相结合的教学方法。

教师通过讲解理论知识，引导学生进行制冷系统的设计和优化，同时鼓励学生参与实际案例分析和实验操作。

2. 评估方式本课程设计的评估方式包括课堂测试、课程论文和实验报告。

学生需要通过课堂测试来检验对理论知识的掌握情况，通过课程论文来展示对制冷系统设计的理解和应用能力，通过实验报告来评估实际操作和数据分析能力。

五、教学资源1. 教材教材是学生学习的主要参考资料，本课程设计建议选用《制冷技术基础》等相关教材。

高压配电室制冷量计算公式随着工业化的进程和科技的不断发展，高压配电室在现代工业生产中扮演着至关重要的角色。

然而，高压配电室在长时间运行过程中会产生大量的热量，如果不能有效地散热，将会导致设备的过热甚至故障。

因此，为了确保高压配电室的正常运行，制冷系统的设计和运行变得尤为重要。

制冷量是制冷系统的一个重要参数，它反映了制冷系统在单位时间内从一个物体或空间中吸收的热量。

在高压配电室中，制冷量的计算是非常关键的，它直接影响着设备的运行和寿命。

下面将介绍高压配电室制冷量的计算公式及其相关内容。

首先，我们需要了解一些基本概念。

在制冷系统中，制冷量通常用单位时间内从物体或空间中吸收的热量来表示，单位是千焦耳/小时（kJ/h）或者瓦特（W）。

制冷量的计算需要考虑到多个因素，包括室内外温差、设备的功率、制冷剂的性质等。

在高压配电室中，制冷量的计算公式可以表示为：Q = m c ΔT。

其中，Q表示制冷量，单位是千焦耳/小时（kJ/h）；m表示物体的质量，单位是千克（kg）；c表示物体的比热容，单位是千焦/（kg·℃）；ΔT表示温差，单位是摄氏度（℃）。

在实际应用中，高压配电室通常采用空气制冷或制冷剂制冷的方式。

对于空气制冷系统，其制冷量的计算公式可以简化为：Q = V ρ c ΔT。

其中，Q表示制冷量，单位是千焦耳/小时（kJ/h）；V表示空气的体积，单位是立方米（m³）；ρ表示空气的密度，单位是千克/立方米（kg/m³）；c表示空气的比热容，单位是千焦/（kg·℃）；ΔT表示温差，单位是摄氏度（℃）。

对于制冷剂制冷系统，其制冷量的计算公式则需要考虑到制冷剂的循环往复工作过程，通常可以表示为：Q = m hfg。

其中，Q表示制冷量，单位是千焦耳/小时（kJ/h）；m表示制冷剂的质量流量，单位是千克/小时（kg/h）；hfg表示制冷剂的汽化潜热，单位是千焦耳/千克（kJ/kg）。
