ip存储网络--iSCIS的实现

iscsi存储的工作原理iSCSI存储是一种基于IP网络的存储协议，它将远程存储设备与主机之间的连接通过网络以块存储的方式进行传输和管理。

iSCSI存储的工作原理可以分为四个主要步骤：初始化、发现、登录和传输。

首先是初始化阶段。

在主机初始化时，它会发送一个iSCSI请求到存储设备，以便与之建立连接。

这个请求包含主机的身份信息和所需的存储资源信息。

存储设备接收到这个请求后，会返回一个初始化响应，其中包含了存储设备的身份信息和可用的存储资源信息。

接下来是发现阶段。

在这个阶段，主机会向存储设备发送一个发现请求，以便获取存储设备的地址和可用存储资源的信息。

存储设备接收到这个请求后，会返回一个发现响应，其中包含了存储设备的地址和可用存储资源的信息。

然后是登录阶段。

在这个阶段，主机会向存储设备发送一个登录请求，以便建立与存储设备的连接。

登录请求中包含了主机的身份信息和要访问的存储资源的信息。

存储设备接收到这个请求后，会验证主机的身份信息，并返回一个登录响应，其中包含了与存储设备建立连接所需的信息。

最后是传输阶段。

在这个阶段，主机可以通过已建立的连接与存储设备进行数据的读写操作。

主机会发送读写请求到存储设备，并等待存储设备的响应。

存储设备接收到请求后，会进行相应的数据处理，并返回一个响应给主机。

主机在接收到响应后，可以继续发送下一个读写请求，或者关闭连接。

总结一下，iSCSI存储的工作原理主要包括初始化、发现、登录和传输四个步骤。

通过这些步骤，主机可以与存储设备建立连接，并进行数据的读写操作。

iSCSI存储的优势在于它基于IP网络，可以利用现有的网络设备进行数据传输，同时也提供了块存储的高性能和可靠性。

这使得iSCSI存储成为了企业存储解决方案中的一种重要技术。

用ISCSI与IPSAN构建网络存储的探讨随着计算机网络的发展，解决数据共享，增大存储能力，将数据从服务器转移到专用存储设备，使系统和数据彻底分离，提高数据安全性等推动了网络存储的发展。

本文根据朝阳财经学校网络情况，对应用服务器与数据存储服务器构建IP SAN网络存储技术的搭建进行探讨。

标签：ISCSI IPSAN 存储IP SAN即是在IP以太网上架构一个SAN存储网络把服务器与存储设备连接起来的存储技术。

iSCSI是一种端到端的协议，用于在IP网络中传输存储I/O 数据块，该协议被使用于服务器（initiator）、存储设备（target）和协议传输网关设备，ISCSI使用标准的以太网交换机和路由器，将数据从服务器转移到存储设备，通过iSCSI技术，可以构建一个基于IP网络的集中存储环境，来解决用户数据迁移、数据共享、存储空间扩展的问题，并降低了管理成本，使服务器系统和数据彻底分离，有效提高了数据的安全性，总之前台服务器通过ISCSI与后台IPSAN设备连接并行运行已成为流行的存储解决方案之一。

下面就根据财经学校实际情况对用浪潮AS300N存储设备、LINUX FTP服务器构建网络存储，并从IPSAN配置、ISCSI服务器端的配置以及集成等方面进行探讨研究。

一、IPSAN数据存储服务器配置1.AS300N服务器的网络设置在“基本设置”选“网络设置”—>选“基本信息”中进行网络设置如下：首先在网卡信息列表中选定eth0 和eth1网卡设备，点击“网络聚合”在弹出的新建聚合对话框中输入IP地址为：10.60.2.100；子网掩码为：255.255.255.0；网关为：10.60.2.254，网络设置完毕，以后访问即为：https：//10.60.2.100.2.AS300N服务器RAID设置进入“磁盘管理”—>RAID管理—>RAID列表—>新建RAID。

在新建RAID窗口里，设置RAID类型为RAID5，磁盘列表里选择创建RAID5的磁盘后点击“创建”完成RAID5的新建操作。

简单描述iscsi工作流程iSCSI是一种用于在IP网络上传输SCSI命令的协议，它使得远程主机可以通过网络访问存储设备。

iSCSI工作流程包括初始化、发现、登录、传输和终止五个主要阶段。

首先是初始化阶段。

在此阶段，iSCSI初始化器（即发起端）通过初始化器驱动程序发送一个iSCSI请求到目标端的iSCSI引导服务器，请求建立一个iSCSI会话。

初始化器驱动程序负责将本地主机上的SCSI命令转换为iSCSI请求，并将其发送到网络上。

接下来是发现阶段。

在此阶段，目标端的iSCSI引导服务器会回复一个iSCSI响应，其中包含目标端上可用的iSCSI目标设备的信息。

初始化器根据这些信息选择要连接的目标设备。

然后是登录阶段。

在此阶段，初始化器发送一个iSCSI登录请求到目标设备，请求建立一个iSCSI会话。

目标设备通过验证初始化器的身份并分配一个唯一的ISID（iSCSI会话标识符）和TSIH（iSCSI 传输会话标识符）给该会话。

初始化器接受这些标识符，并与目标设备建立起一条逻辑连接。

接着是传输阶段。

在此阶段，初始化器通过iSCSI会话向目标设备发送SCSI命令，目标设备接收并处理这些命令，并将响应发送回初始化器。

传输阶段使用TCP/IP协议，以确保数据的可靠传输。

最后是终止阶段。

在此阶段，初始化器发送一个iSCSI注销请求到目标设备，请求终止当前的iSCSI会话。

目标设备收到注销请求后，终止与初始化器的逻辑连接，并释放该会话使用的资源。

总的来说，iSCSI工作流程包括初始化、发现、登录、传输和终止五个主要阶段。

通过这些阶段，远程主机可以使用iSCSI协议在IP网络上访问存储设备。

iSCSI的优势在于通过使用现有的IP网络基础设施，提供了一种廉价、灵活且易于管理的存储解决方案。

同时，iSCSI也具备与SCSI相似的性能和功能，能够满足大多数存储需求。

iscsi存储的工作原理iSCSI（Internet Small Computer System Interface）是一种基于TCP/IP网络的存储协议，它允许服务器通过网络连接到存储设备，并将其作为本地磁盘使用。

iSCSI存储工作原理的核心是将存储设备虚拟化为逻辑卷，并将其通过网络传输到服务器。

我们需要了解iSCSI存储的基本组件。

iSCSI存储系统通常由以下几个组件组成：iSCSI initiator（发起者）、iSCSI target（目标）、存储设备和网络。

发起者是指运行iSCSI协议的服务器，它负责将存储设备连接到本地系统。

目标则是存储设备上的逻辑卷，它被发起者访问和使用。

存储设备是实际存储数据的物理设备，可以是硬盘阵列、磁带库或闪存设备等。

网络则提供了发起者和目标之间的通信通道，可以是局域网（LAN）或广域网（WAN）。

当发起者启动时，它会发送一个iSCSI请求到目标，请求连接到一个逻辑卷。

目标接收到请求后，会验证发起者的身份和权限，然后建立一个iSCSI会话。

会话建立后，发起者和目标之间可以进行数据传输。

在数据传输过程中，发起者将数据块分割为小的数据包，并通过网络发送给目标。

目标接收到数据包后，将其缓存并写入存储设备。

为了确保数据的完整性和可靠性，iSCSI协议使用了一些技术，如数据校验和、流量控制和错误恢复机制。

除了数据传输，iSCSI还支持一些高级功能，如快照、镜像和复制。

这些功能可以在存储设备上进行，而无需对发起者进行任何修改。

这使得iSCSI存储系统非常灵活和可扩展。

总结一下，iSCSI存储的工作原理是通过网络将存储设备虚拟化为逻辑卷，并将其连接到服务器。

发起者通过iSCSI协议向目标发送请求，并在会话建立后进行数据传输。

iSCSI存储系统具有高级功能和灵活性，使其成为企业级存储解决方案的首选。

希望通过这篇文章，你对iSCSI存储的工作原理有了更清晰的了解。

iSCSI存储作为一种高效可靠的存储解决方案，正在被越来越多的企业采用。

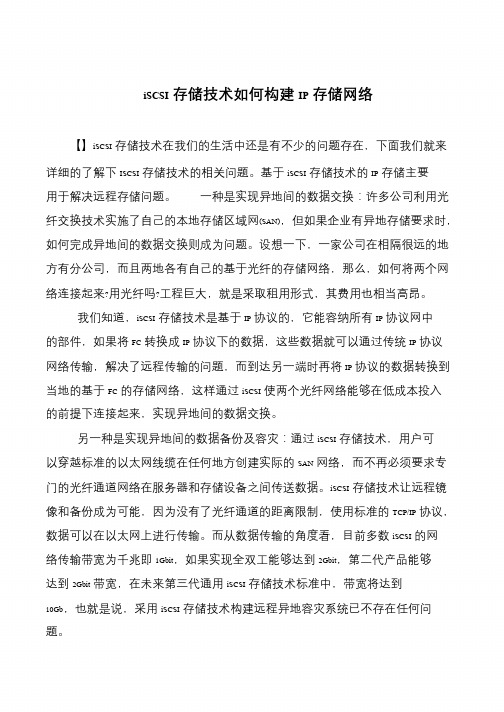

iSCSI存储技术如何构建IP存储网络【】iSCSI存储技术在我们的生活中还是有不少的问题存在，下面我们就来详细的了解下ISCSI存储技术的相关问题。

基于iSCSI存储技术的IP存储主要用于解决远程存储问题。

一种是实现异地间的数据交换：许多公司利用光纤交换技术实施了自己的本地存储区域网(SAN)，但如果企业有异地存储要求时，如何完成异地间的数据交换则成为问题。

设想一下，一家公司在相隔很远的地方有分公司，而且两地各有自己的基于光纤的存储网络，那么，如何将两个网络连接起来?用光纤吗?工程巨大，就是采取租用形式，其费用也相当高昂。

我们知道，iSCSI存储技术是基于IP协议的，它能容纳所有IP协议网中的部件，如果将FC转换成IP协议下的数据，这些数据就可以通过传统IP协议网络传输，解决了远程传输的问题，而到达另一端时再将IP协议的数据转换到当地的基于FC的存储网络，这样通过iSCSI使两个光纤网络能够在低成本投入的前提下连接起来，实现异地间的数据交换。

另一种是实现异地间的数据备份及容灾：通过iSCSI存储技术，用户可以穿越标准的以太网线缆在任何地方创建实际的SAN网络，而不再必须要求专门的光纤通道网络在服务器和存储设备之间传送数据。

iSCSI存储技术让远程镜像和备份成为可能，因为没有了光纤通道的距离限制，使用标准的TCP/IP协议，数据可以在以太网上进行传输。

而从数据传输的角度看，目前多数iSCSI的网络传输带宽为千兆即1Gbit，如果实现全双工能够达到2Gbit，第二代产品能够达到2Gbit带宽，在未来第三代通用iSCSI存储技术标准中，带宽将达到10Gb，也就是说，采用iSCSI存储技术构建远程异地容灾系统已不存在任何问题。

各种操作系统下iscsi存储设备挂载方法？？？（ip san架构）在discovery里面add添加的是存储上定义好的iscsi口的ip 地址。

这样就服务器方面就设置好了。

剩下的就是对存储的具体配置了。

我就不多说了。

下面是我找的一点关于这个软件的使用几种常用的操作系统下iSCSI Initiator的使用本文是我在研制固态iSCSI服务器软件时所做的一些实验的总结，都没有涉及身份验证功能的使用，如需要了解如何使用身份验证功能，请参考相应软件的帮助文件或在线man文档。

WindowxXP、 Windows2000、 Windows2003RedHat Enterpris Linux 5Fedora core 6 、Fedora 7FreeBSD5.4、FreeBSD6.2Open SolarisWindowxXP、 Windows2000、 Windows2003安装可用于windows2000、windowsXP、windows2003的较新版本iscsi-initiator程序是Initiator-2.04-build3273,下载该程序后安装。

用法安装成功后产生程序组Microsoft iSCSI Initiator, 桌面也有相应图标。

基本操作如下：点击 Microsoft iSCSI Initiator—>Discovery—>Add—>输入target的IP地址和端口号点击 Microsoft iSCSI Initiator—>Targets—>Refresh, 发现当前可用的Target点击 Microsoft iSCSI Initiator—>Targets—>选中target—>Logon—>OK, 建立连接点击控制面板—>管理工具—>计算机管理—>磁盘管理，可以看见映射到本机的逻辑磁盘。

然后可以与本地磁盘一样进行分区格式化操作。

IP网络存储iSCSI的概念与工作原理本章主要介绍基于IP SAN的网络存储iSCSI。

iSCSI技术以其低廉的构建成本和优秀的存储性能，博得了很多CIO和存储管理员的喜爱，目前陆续进入企业应用领域，推动了企业的存储环境向集中式转变。

虽然，目前对于iSCSI应该在什么样的环境中使用还存在着诸多争议，但是iSCSI的前途是光明的，在未来的存储世界中，iSCSI一定会占据重要的席位。

本章重点介绍iSCSI在Windows和Linux环境下的配置和使用。

存储的概念与术语在存储的世界里，有各种各样的名词和术语，常见的有SCSI、FC、DAS、NAS、SAN等。

本节重点介绍与存储相关的术语和知识。

1、SCSI介绍SCSI是小型计算机系统接口(Small Computer System Interface)的简称，SCSI作为输入/输出接口，主要用于硬盘、光盘、磁带机、扫描仪、打印机等设备。

2、FC介绍FC是光纤通道(Fibre Channel)的简称，是一种适合于千兆数据传输的、成熟而安全的解决方案。

与传统的SCSI技术相比，FC提供更高的数据传输速率，更远的传输距离，更乡的设备连接支持，更稳定的性能，更简易的安装。

3、DAS介绍DAS是直连式存储(Direct-Attached Storage)的简称，是指将存储设备通过SCSI接口或光纤通道直接连接到一台计算机上。

当服务器在地理上比较分散，很难通过远程进行互连时，DAS是比较好的解决方案。

但是这种式存储只能通过与之连接的主机进行访问，不能实现数据与其他主机的共享，同时，DAS会占用服务器操作系统资源，例如CPU资源、IO资源等，并且数据量越大，占用操作系统资源就越严重。

4、NAS介绍网络接入存储（Network-Attached Storage）简称NAS，它通过网络交换机连接存储系统和服务器，建立专门用于数据存储的私有网络，用户通过TCP/IP协议访问数据，采用业界标准的文件共享协议如NFS、HTTP、CIFS来实现基于文件级的数据共享。

iSCSI：Internet 小型计算机系统接口（iSCSI：Internet Small Computer System Interface）。

iSCSI技术是一种由IBM公司研究开发的，是一个供硬件设备使用的可以在IP协议的上层运行的SCSI指令集，这种指令集合可以实现在IP 网络上运行SCSI协议，使其能够在诸如高速千兆以太网上进行路由选择。

iSCSI技术是一种新储存技术，该技术是将现有SCSI接口与以太网络(Ethernet)技术结合，使服务器可与使用IP网络的储存装置互相交换资料。

Internet 小型计算机系统接口（iSCSI）是一种基于TCP/IP的协议，用来建立和管理IP 存储设备、主机和客户机等之间的相互连接，并创建存储区域网络（SAN）。

SAN 使得SCSI 协议应用于高速数据传输网络成为可能，这种传输以数据块级别（block-level）在多个数据存储网络间进行。

SCSI 结构基于客户/服务器模式，其通常应用环境是：设备互相靠近，并且这些设备由SCSI 总线连接。

iSCSI 的主要功能是在TCP/IP 网络上的主机系统（启动器initiator）和存储设备（目标器target）之间进行大量数据的封装和可靠传输过程。

此外，iSCSI 提供了在IP 网络封装SCSI 命令，且运行在TCP 上。

如今我们所涉及的SAN （Storage Area Network），其实现数据通信的主要要求是：1. 数据存储系统的合并；2. 数据备份；3. 服务器群集；4. 复制；5. 紧急情况下的数据恢复。

另外，SAN 可能分布在不同地理位置的多个LANs 和WANs 中。

必须确保所有SAN 操作安全进行并符合服务质量（QoS）要求，而iSCSI 则被设计来在TCP/IP 网络上实现以上这些要求。

iSCSI（Internet SCSI）是2003年IETF（InternetEngineering Task Force，互联网工程任务组）制订的一项bcm5722 ISCSI网卡标准，用于将SCSI数据块映射成以太网数据包。
