XXXXXX股份有限公司2×75t/h循环流化床锅炉SNCR脱硝项目技术方案潍坊同方节能环保科技有限公司日期：2014年2月目录一、技术规范 (3)1.1总则 (3)1.2工程概况 (3)1.3设计与运行条件 (5)1.4技术及性能要求 (10)1.5标准与规范 (39)1.6分工表 (41)二、供货范围 (43)2.1一般要求 (43)2.2供货范围 (45)2.3供货清单 (46)三、设计范围和设计联络会 (50)3.1概述 (50)3.2设计部分 (51)3.3设计接口界限 (53)3.4设计联络 (54)四、技术资料内容和交付进度 (56)4.1项目实施阶段的资料 (56)4.2调试后资料 (57)4.3投标方提供的资料份数 (57)五、项目交付进度 (59)5.1交货进度 (59)六、检验、试验和验收 (60)6.1概述 (60)6.2工厂检验及试验 (62)6.3现场检验和试验 (62)6.4验收试验（性能考核测试） (63)七、技术培训 (64)7.1培训要求 (64)7.2培训内容 (64)7.3培训计划 (64)八、现场技术服务与调试 (67)8.1技术服务 (67)8.2调试 (69)九、运行费用计算 (71)十、施工组织设计 (72)第一章工程概况简述 (73)第二章工程特点、难点与项目管理重点 (74)第三章施工管理组织结构 (74)第四章资源需求计划 (76)第五章施工布置规划 (78)第六章施工工期管理策划 (79)第七章施工准备 (80)第八章施工部署 (81)第九章管道、设备安装施工方法及技术措施 (83)第十章电气系统安装施工方法 (86)第十一章自控及监控系统设备安装施工方法 (88)第十二章工程质量管理策划 (89)第十三章工程安全、文明施工及环境保护管理策划 (96)第十四章和谐施工与绿色施工管理策划 (99)第十五章组织协调管理策划 (109)一、技术规范1.1 总则本技术方案适用于XXXXXX有限公司现有2×75t/h循环流化床锅炉烟气脱硝工程供货、系统设计、安装调试项目。
山东华宇铝电有限公司1#、2#、3#机组脱硫、脱硝改造工程EPC总承包投标文件招标编号：0747-1460SITCJ008投标人：北京佰能蓝天科技有限公司2014年5月二、脱硝技术规范书（一）技术规范1总述1.1工程项目概况本厂共有3台循环流化床锅炉，机组容量为460t/h。
炉膛出口烟气量为：50万Nm3/h排放浓度为（湿态）。
其中，1#和2#共用一个烟囱，3#和其它锅炉一个烟囱。
锅炉现NOX排放浓度降至100mg/Nm3。
本规范要求脱硝（SNCR，200mg/Nm3，拟通过脱硝改造，使得NOX脱硝剂采用20%氨水）系统为设计、采购、施工(EPC)总承包方式，即整个脱硝系统（包括脱硝系统的土建部分）的工艺及设计、电控的设计、设备及材料供货、施工、安装、调试、性能试验、试运行、消缺、培训和最终交付投产等均由投标人负责。
1.2 基本条件1.2.1 厂址概述山东华宇铝电有限公司位于临沂市罗庄区沈泉庄东南、在大山后村以北约700m；厂区向北距华盛集团肉联厂约350m；西侧为江唯建筑陶瓷有限公司。
距离临沂市城区约11.5km，距离罗庄镇2.6km。
厂址距新日铁路临沂车站直线距离约8.5km；西距206国道约2.5km。
公路、铁路交通运输均十分便利。
1.2.2自然条件厂房零米海拔高度（黄海高程）64m多年平均大气压力100700Pa多年极端最高气温40℃多年极端最低气温-16.5℃多年平均相对湿度68%多年平均降水量868mm多年平均蒸发量1738mm最大积雪厚度400mm最大冻土深度250mm多年平均风速 2.6m/s多年最大风速23.2m/s主导风向SW最多雷暴日数31.9d建筑场地类别I类地基承载力标准值250kPa地震基本烈度7度1.2.3地质条件临沂市位于沂沐断裂带地堑上地幔隆起东侧斜坡带，上地幔凹陷带西侧，有几条北西向断裂与之交汇，离场址最近的断裂主要为青云山断裂，通过对该断裂的分析与研究，目前没有新活动显示，在地貌上亦无反映，说明该断裂第四纪以来不活动。
一、项目总说明1.1、项目背景现有220t/h锅炉三台，脱硫除尘系统已经投运。
烟气脱硫运行过程中存在脱硫率低下以及运行成本过高等诸多问题。
现如今随着人们对环境的要求越来越高，以及环保部门对从锅炉烟囱排出的废气物的排放监控越来越严格，排放标准也越来越严厉。
根据环保有关规定，SO2的排放浓度要低于100mg/m3,粉尘颗粒物排放浓度要低于30mg/m3, 氮氧化合物排放浓度要低于100mg/m3,污染物排入大气必须达标排放。
1.2、项目目标本工程的目的就是在上述建设背景和有关法规要求下对该项目原有污染物治理和工艺系统进行改造，在不影响现有锅炉工况条件下，使该系统能有效减少中各项污染物的排放，保证尾气达标排放，实现良好的经济效益和环保效益，并尽可能利用现有设施资源，把项目改造费用降到最低。
1.3、概述本工程针对现有3台220t/h流化床锅炉脱硫系统采用亁峰顺驰烟气脱硫技术进行改造，将原有简易双碱法系统改为石灰石石膏法系统，三套烟气脱硫塔装置改造、一套新型工艺系统设备、改造配套电气仪表系统。
锅炉出口到引风机出口之间工艺系统的所有设备；详细分工界线内容如下（暂定，最终以招标文件为准）：a、220T流化床炉脱硫电气仪表系统1套。
b、制浆系统1套。
c、改建水泥脱硫塔3台。
d、脱硫塔工艺循环系统1套。
e、土建改造系统1套。
f、脱水系统1套。
g、管道系统3套。
脱硫前烟气中SO2原始排放浓度：设计时按工况下最大SO2浓度6043mg/m3考虑，烟气脱硫后达到如下指标：SO2浓度≤100mg/m3。
工程改建后脱硫系统运行时采用石灰石做为脱硫剂。
1.3.1、主要特点本除尘脱硫系统主要特点如下：1)改建后脱硫系统采用3×220t/h流化床锅炉和配一套脱硫系统脱硫的处理方式。
2)脱硫系统采用石灰石-石膏湿法烟气脱硫方法，脱硫系统副产物为硫酸钙沉淀物。
3)改造后的脱硫系统采用空塔喷淋塔吸收技术，塔内喷淋及布流装置采用最优化设计，液气比远远低于传统的石灰石-石膏法烟气脱硫技术，液气比仅为4.85L/Nm3。
热电厂S N C R尿素脱硝方法说明(总24页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除XXXX热电有限责任公司1×35t/h炉SNCR尿素脱硝方案说明目录一、总则....................................................................... 错误!未定义书签。
二、工程概况 (4)2.1气象条件 (4)2.2主要设计参数 (5)三、设计采用的标准和规范 (5)四、脱硝系统设计说明 (8)4.1 SNCR概述 (8)4.2 SNCR还原剂的选择 (9)五、SNCR系统技术要求 (9)5.1 总的要求 (9)5.2脱硝工艺系统 (12)5.3 SNCR系统描述 (13)5.4其他 (16)六、仪表和控制系统 (17)6.1 技术要求 (17)6.2脱硝系统控制方式 (17)6.3所提供的仪控设备满足的条件 (17)6.4主要设备 (18)七、电气系统 (24)7.1 技术要求 (24)7.2系统设计要求及卖方工作范围 (24)八、脱硝系统运行经济概算 (25)8.1 物料衡算 (25)九、质量保证及售后服务 (26)一、总则脱硝装置采用选择性非催化还原法(SNCR)。
当装置进口烟气中NO X的含量不大于550mg/Nm3时，保证脱硝装置出口烟气中的NO X含量不大于200mg/Nm3。
本技术说明书对脱硝系统以内所必需具备的工艺系统设计、设备选择、采购、制造、供货运输，以及建设全过程的技术指导、调试、试验、试运行、考核验收、消缺、培训和最终交付投产等进行初步的说明。
二、工程概况2.1气象条件宝安区属于亚热带海洋性季风型气候区，其纬度较低，太阳辐射量较大，四季温和，雨季充沛，日照时间长，年平均气温为22.4℃，最高为36.6℃，最低为1.4℃，每年5~9月为雨季，年降水量为1948.4mm，常年主导风向为东南风，平均日照时数2120小时。

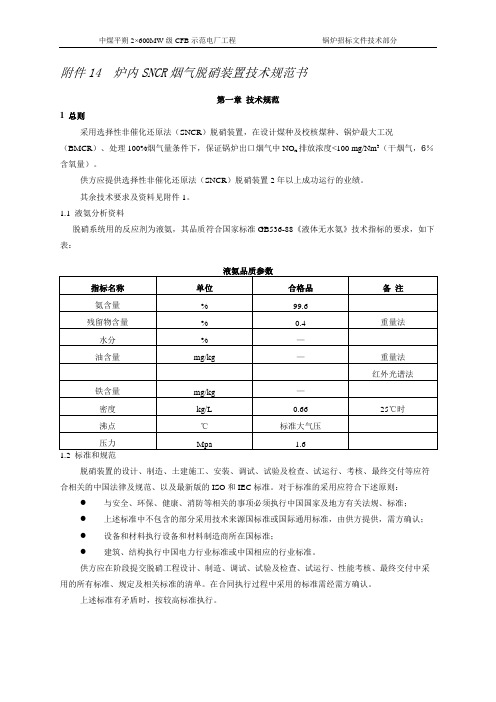

附件14 炉内SNCR烟气脱硝装置技术规范书第一章技术规范1 总则采用选择性非催化还原法（SNCR）脱硝装置，在设计煤种及校核煤种、锅炉最大工况（BMCR）、处理100%烟气量条件下，保证锅炉出口烟气中NO x排放浓度<100 mg/Nm3（干烟气，6％含氧量）。
供方应提供选择性非催化还原法（SNCR）脱硝装置2年以上成功运行的业绩。
其余技术要求及资料见附件1。
1.1 液氨分析资料脱硝系统用的反应剂为液氨，其品质符合国家标准GB536-88《液体无水氨》技术指标的要求，如下表：脱硝装置的设计、制造、土建施工、安装、调试、试验及检查、试运行、考核、最终交付等应符合相关的中国法律及规范、以及最新版的ISO和IEC标准。
对于标准的采用应符合下述原则：●与安全、环保、健康、消防等相关的事项必须执行中国国家及地方有关法规、标准；●上述标准中不包含的部分采用技术来源国标准或国际通用标准，由供方提供，需方确认；●设备和材料执行设备和材料制造商所在国标准；●建筑、结构执行中国电力行业标准或中国相应的行业标准。
供方应在阶段提交脱硝工程设计、制造、调试、试验及检查、试运行、性能考核、最终交付中采用的所有标准、规定及相关标准的清单。
在合同执行过程中采用的标准需经需方确认。
上述标准有矛盾时，按较高标准执行。
1.3 性能保证1.3.1 性能保证脱硝系统装置性能保证值应由供方保证，主要如下(空出部分由供方填出具体数据)：1.3.1.1 锅炉出口NO x 排放浓度、氨的逃逸率1) 在下列条件下，对锅炉出口NO x 排放浓度同时进行考核。
脱硝装置在性能考核试验时的锅炉出口NO x 排放浓度<100 mg/Nm 3 (干烟气，6％含氧量) ，氨的逃逸小于8mg/m 3（标准状态，干基、过剩空气系数1.4）； 氨的逃逸率是指在锅炉出口的氨的浓度。
2）供方应提供NO x 浓度的修正曲线。
1.3.1.2脱硝装置可用率从首次喷氨开始直到最后的性能验收为止的质保期内，脱硝整套装置的可用率在最终验收前不低于 98 %。

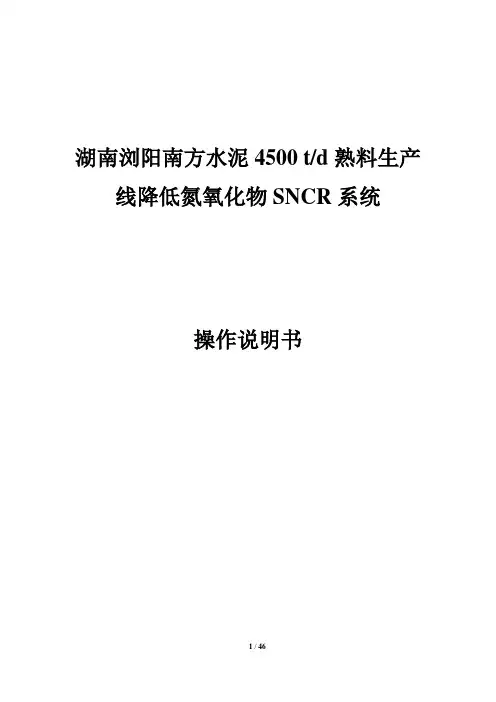

湖南浏阳南方水泥4500 t/d熟料生产线降低氮氧化物SNCR系统操作说明书目录目录 (2)前言 (4)第一章设备及工艺流程介绍 (5)一、SNCR系统简介 (5)二、本项目选择性非催化还原脱硝系统工艺介绍 (5)第二章试生产前的准备工作 (8)一、岗位技术培训 (8)二、设备空负荷试运转 (8)三、氨水进料前的检查 (9)第三章中控界面有关说明 (11)第四章氨水卸料的操作 (15)一、常规氨水进料操作 (15)二、当卸料泵发生故障时操作 (17)第五章氨水浓度调配操作 (18)一、常规氨水浓度调配 (18)第六章氨水提升与喷射操作 (22)一、常规氨水提升与喷射 (22)二、47.07a 泵故障时提升和喷射方式 (28)三、数据报表与趋势线 (34)四、管道排液 (38)第七章系统建议操作参数 ...................................... 错误!未定义书签。
第八章氨水品质及日常维护要求 .......................... 错误!未定义书签。
一、氨水品质 ...................................................... 错误!未定义书签。
二、日常维护要求 .............................................. 错误!未定义书签。
第九章系统安全 ...................................................... 错误!未定义书签。
一、氨水安全使用说明 ...................................... 错误!未定义书签。
二、主要设备安全要求 ...................................... 错误!未定义书签。
三、紧急事故预案处理 ...................................... 错误!未定义书签。
SNCR-SCR组合脱硝技术工艺说明SNCR-SCR联合工艺，综合了SNCR与SCR的技术优势，扬长避短，在SNCR的基础上，与SCR相结合，可达到80%以上的脱硝效率，并降低运行费用，节省投资。
SNCR脱硝优点及原理SNCR(选择性非催化还原)烟气脱硝技术主要使用含氮的还原剂在850~1150℃温度范围喷入含NO的燃烧产物中，发生还原反应，脱除NO,生产氮气和水。
该技术以炉膛为反应器，目前使用的还原剂主要是尿素和氨水。
■ SNCR脱硝性能保证脱硝效率：40%~70%NH3逃逸率：<10ppm装置可用率：>97%■ SNCR脱硝技术原理(尿素为还原剂)4NO+2CO(NH2)2+O2=4N2+2CO2+4H2O■ SNCR脱硝系统组成SNCR脱硝系统主要包括尿素存储系统、尿素溶液配制系统、尿素溶液储存系统、溶液喷射系统和自动控制系统等。
SCR脱硝优点及原理SCR(选择性催化还原)脱硝技术是指在催化剂和氧气的存在下，在320℃~427℃温度范围下，还原剂(无水氨、氨水或尿素)有选择性地与烟气中的NOx反应生成无害的氮和水，从而去除烟气中的NOx，选择性是指还原剂NH3和烟气中的NOx发生还原反应，而不与烟气中的氧气发生反应。
■ SCR脱硝性能保证烟气阻力增加值：600~1000paNH2/NO2摩尔比：<1催化剂使用寿命：24000h脱硝效率：80%~90%NH3逃逸率：SO2→SO3转换率：<1%■ SCR脱硝技术原理4NO+4NH3+O2=4H2+6H2O4NH2+2NO2+O2=3N2+6H2O■ SCR脱硝系统组成SCR脱硝系统主要包括SCR反应器及辅助系统、还原剂储存及处理系统、氨注入系统、电控系统等。
SNCR-SCR组合脱硝优点及原理■ SNCR-SCR脱硝性能保证脱硝效率：≥80%NH3逃逸率：<3ppm烟气阻力增加值：≈220pa■ SNCR-SCR脱硝技术原理CO(NH2)2+2NO=2N2+CO2+2H2OCO(NH2)2+H2O=2NH2+CO2NO+NO2+2NH3=2N2+3H2O4NO+4NH3+O2=4H2+6H2O2NO2+4NH3+O2=3H2+6H2O■ SNCR-SCR脱硝系统组成SNCR-SCR脱硝系统主要包括还原剂存储与处理系统，SCR反应器及辅助系统、氨注入系统、电控系统等。

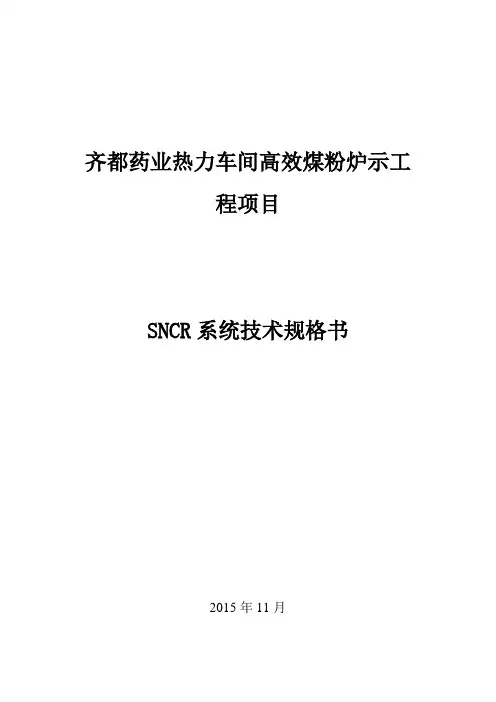

齐都药业热力车间高效煤粉炉示工程项目SNCR系统技术规格书2015年11月目录第一章项目概况0总那么01.1 项目简介01.2 运行条件0第二章招标围与相关标准32.1 招标围32.2 分界面界定32.3 设计标准6第三章技术规格与要求83.1 SNCR系统工艺描述83.2 技术规格83.3 技术要求11第四章技术服务154.1 设计联络会164.2 培训164.3 图纸、资料提供〔含可以编辑的电子版)164.4 设备监造204.5 技术服务20第五章供货要求23第六章供货进度24第七章供货设备清单24第一章项目概况总那么1本规书适用于齐都药业热力车间高效煤粉炉示工程项目SNCR系统。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
项目地址位于省市临淄区宏达路17号齐都药业科技园。
2 需方在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供满足本招标文件和所列标准要求的高质量产品与其相应服务。
3如果供方没有以书面对本招标书的条文提出异议，那么需方可以认为供方提出的产品应完全符合本招标书的要求。
如有异议，不管是多么微小，都应在差异表中提出。
4 从签订合同之后至供方开始制造之日的这段时期，需方有权提出因规程、规和标准发生变化而产生的一些补充修改要求，供方应遵守这些要求。
5 本技术规书所引用的标准假设与供方所执行的标准发生矛盾时，按较高的标准执行。
6 供方对成套系统设备(含辅助系统与设备)负有全责，即包括分包(或采购)的产品。
分包(或采购)的产品制造商应事先征得需方的认可。
7 本招标文件为订货合同的附件，与合同正文具有同等效力。
1.1 项目简介本项目建设地址在省市临淄区宏达路17号齐都药业科技园。
本项设置1台35t/h高效煤粉炉。
烟气净化采用SNCR+布袋除尘工艺+石灰石—湿法脱硫；设置烟气在线监测装置。
本技术规格书描述的围为SNCR系统所包含的设备与必要的设施。
S N C R脱硝除尘脱硫技术方案Document number：PBGCG-0857-BTDO-0089-PTT1998****锅炉有限公司烟气除尘、脱硫、脱硝工程技术方案目录一、总论本设计方案书适用于2×10t/h锅炉烟气除尘、脱硫、脱硝工程1.1设计基准1.1.1气象、水文条件天门市属于北亚热带季风气候。
具有光照充足，气候湿润，春温多变，初夏多涝，伏秋多旱，生长期长，严寒期短的气候特点。
虽然地势地貌比较单一，但由于北部大洪山脉对冷空气的阻挡作用，西南沿江地带出于江汉河谷边缘，东北处皂市河谷南下冷空气影响，形成了天门气候的区域分布特点：热量条件东北部和西南沿江一带略低，其他地方略高，水资源东南部多，西部和北部少，光资东高西低。
冬季，天门受变性及第大陆气团控制，盛行偏北风，干燥寒冷，是全年降水量最少的季节，仅占全年的百分之九，1月为最冷月，平均气温为℃，常有冻害。
夏季，天门受西太平洋副热带高压影响，盛行偏南风，闷热多雨，七月为最热月份，平均气温大多在27～30℃之间。
六到八月降水量占全年的39%，形成雨与热同季节。
梅雨期多暴雨，出梅后，常有伏旱或伏秋连旱。
春秋为季风交替季节。
春季时冷时热多阴雨冷害。
秋季年际的差异大，大多数年份秋热气爽，但有的年份阴雨连绵出现“秋寒”。
1.1.2 工程地质该拟建道路地形较平坦，地面标高为～之间变化，地貌单元属汉江冲积平原。
根据本次勘探揭露，拟建物地地层在勘探范围内自上而下主要由粘性土、淤泥质土等组成，按时代、成因、岩性及力学性质分为5层，具体分述列表如下：场地各地层工程性能为：第（1）层粉质粘土强度中等偏低，压缩性中等偏高。
第（1-1）层淤泥，强度低，压缩性高，为本场地软弱下卧层。
第（2-1）层淤泥，强度低，压缩性高，为本场地软弱下卧层。
第（2-2）层淤泥质粉质黏土，强度低，压缩性高，为本场地软弱下卧层。
第（3）层粉质粘土，强度中等，压缩性中等。
第（4）层淤泥，强度低，压缩性高。
山东齐都药业有限公司热力车间高效煤粉炉示范工程项目SNCR系统技术规格书2015年11月目录第一章项目概况 0总则 0项目简介 0运行条件 0第二章招标范围及相关标准 (3)招标范围 (3)分界面界定 (3)设计标准 (6)第三章技术规格及要求 (8)SNCR系统工艺描述 (8)技术规格 (8)技术要求 (11)第四章技术服务 (16)设计联络会 (16)培训 (16)图纸、资料提供（含可以编辑的电子版) (17)设备监造 (20)技术服务 (21)第五章供货要求 (25)第六章供货进度 (26)第七章供货设备清单 (27)第一章项目概况总则1本规范书适用于山东齐都药业有限公司热力车间高效煤粉炉示范工程项目SNCR系统。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
项目地址位于山东省淄博市临淄区宏达路17号齐都药业科技园内。
2 需方在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供满足本招标文件和所列标准要求的高质量产品及其相应服务。
3 如果供方没有以书面对本招标书的条文提出异议，那么需方可以认为供方提出的产品应完全符合本招标书的要求。
如有异议，不管是多么微小，都应在差异表中提出。
4 从签订合同之后至供方开始制造之日的这段时期内，需方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，供方应遵守这些要求。
5 本技术规范书所引用的标准若与供方所执行的标准发生矛盾时，按较高的标准执行。
6 供方对成套系统设备(含辅助系统与设备)负有全责，即包括分包(或采购)的产品。
分包(或采购)的产品制造商应事先征得需方的认可。
7 本招标文件为订货合同的附件，与合同正文具有同等效力。
项目简介本项目建设地址在山东省淄博市临淄区宏达路17号齐都药业科技园内。
本项设置1台35t/h高效煤粉炉。
烟气净化采用SNCR+布袋除尘工艺+石灰石—湿法脱硫；设置烟气在线监测装置。
本技术规格书描述的范围为SNCR系统所包含的设备及必要的设施。
运行条件气象条件地质条件设备工作条件工作地点：主工房内。
厂用电电压等级AC：\380V\220V，50Hz；DC：220V。
压缩空气供应（1）工艺用压缩空气（2）仪表用压缩空气工艺水指标炉膛内烟气参数烟气排放指标第二章招标范围及相关标准招标范围（1）SNCR系统中各系统的主要设备、管道、附件及仪表、电气系统：a、尿素溶液制备与储存系统b、尿素溶液输送系统c、尿素溶液计量分配系统d、尿素溶液喷射系统e、上述系统的所有现场仪表、自控设备和SNCR控制系统等f、上述系统设备配套的电机、就地电控柜等g、上述系统的附属设施及备品备件和专用工具（2）SNCR系统设备、管道及附件的防腐、油漆、保温、保护层；（3）安装调试期间所需的备品备件；（4）二年正常运行所需的备品备件；（5）安装、调试和正常维护用的专用工具；（6）满足工程施工所需的施工图设计，安装、调试和运行维修所需要的技术资料；（7）设备及系统的安装指导、调试指导、操作维护培训及售后服务分界面界定投标方设计的总范围所有SNCR系统的土建、采暖通风、照明、工艺、电气、仪控系统的设计。
SNCR系统所有油漆保温的设计包含在本次招标范围内（整个系统的保温，现场需要组装焊接的设备、管道及其附件的面漆喷涂的供货不属于本次招标范围）。
供货范围界限（1）工艺系统a、工艺设备：界区线自尿素投料配制开始至焚烧炉尿素水喷嘴的所有工艺设备；表主要工艺设备表（包括但不限于）b、工艺管道系统：所有投标方界区内阀门、法兰、垫片、螺栓、螺母、管道、管件及安装材料等。
与界区外交接的管道，投标方提供至界区法兰端口（配对法兰及联接件，以下法兰皆含配对法兰）。
c、压缩空气管道系统：压缩空气管上所有阀组由投标方提供，投标方提供压力和用气量要求。
d、工艺水管道系统：工艺水管道上所有阀组由投标方提供，投标方提供用水量和压力要求。
g、冷却风系统:由二次风机到尿素水喷嘴的冷却风管道由业主供应。
（2）仪控系统：SNCR系统采用DCS控制，满足工艺控制要求的所有现场仪表和自控设备及其各种安装件，投标方供货范围内仪控设备之间的连接电缆等。
（3）电气系统：SNCR系统装置及附属装置配套的电机、就地电控柜，就地电控柜内的电气仪表和保护、连锁、控制、报警和监视设备，就地电控柜和设备之间的连接电缆属于投标方范围。
总电源电缆由招标方提供，但投标方应提供相关的技术要求。
SNCR系统中的电气部分由投标方负责设计的范围至少包含：一次配电系统图、二次控制原理图、动力与控制电缆敷设、设备保护接地与工作接地，就地控制柜外形尺寸及安装方式，相关预留预埋的土建资料等。
所有设计应满足国家相关标准。
在供货阶段提供用电设备的安装台数、工作台数、单机额定功率，工作电压等级、负荷等级、工作制（长期、短时、连续、断续等）。
（4）电加热：（5）防腐及油漆：招标范围内的除现场需要组装焊接的设备、管道及附件的面漆外，其它设备结构的防腐处理和油漆由投标方负责，但油漆颜色由招标方指定。
（6）门孔类：各种人孔、检查孔（观察孔）、预留孔、测试孔等门孔杂件。
（7）必要的钢平台及扶梯。
以下为供货的最低要求，但不限于此：需要测量设备表面温度的热电阻或热电偶应随设备供货。
工艺空气的供气管线所需的减压阀、过滤器等应随设备供货。
所有转动设备(泵、搅拌设备等)的电动机及共同底座随主设备供货。
除另行规定外，所有设备(阀门等)的执行机构随主设备供货。
所有投标方供货范围内安装于设备上的就地仪表，如：温度、压力（压差）、料/液位测量以及用于设备控制和保护的装置和仪表随设备一同供货。
用于设备紧固和安装所需材料以及连接件（如配对法兰、螺栓、螺母、垫圈等），所有的地脚螺栓、垫铁及预紧固件，应随设备一起供货。
所供的成形设备（如：电机、泵、阀门等）应油漆（包括底漆和面漆）完好。
需现场焊接组装的设备和金属构件以及管道应做好防锈处理。
在质保期内发现投标方供货范围内的任何设备、材料存在缺陷及系统设计存在不合理，投标方应免费提供维修或更改/更换。
供货范围特殊说明（1）投标方负责设备安装指导、调试指导以及培训和售后服务，并保证其正常使用。
投标方应提供负责其供货范围内管道布置图。
（2）与投标方供货有关但不在本次招标范围内的设备，投标方应提供相关的技术要求。
（3）在由招标方提供的喷枪达到喷射范围、雾化效果达到要求的情况下，投标方应对整个系统的性能进行保证（4）由投标方提供的电缆规格型号应该经过招标方确认。
设计标准投标人在采用设计制造标准和规范应遵循下列规则：标准、图纸、质量记录、和操作手册均采用国际单位（SI）；设备铭牌按制造厂标准；制造标准和规范按，原则上采用国家和企业标准，如采用国际标准，则所采用的标准应不低于国内标准，并在SNCR系统的设计、制造上优先采用已获采用的国际先进标准。
这些标准应符合或高于下列标准的最新版本，SNCR系统配套设备和部件应符合相应的国标或经行业批准的企业标准。
国际电工委员会 IEC国际标准化组织 ISO美国机械工程师学会 ASME美国试验及材料学会 ASTM欧盟机械设备指令98/37/EC压力设备指令97/23/EC低压电气指令73/23/EC电磁兼容性指令89/336/EC工艺停止顺应电气指令EN 60 204-1 第 2类烟气脱硝系统的要求EN 12952-14美国防火协会 NFPA8504中华人民共和国国家标准 GB电力部标准 SD机械部标准 JB冶金部标准 YB石油部标准 SB《中华人民共和国环境保护法》《中华人民共和国固体废物污染环境保护法》《中华人民共和国职业病防冶法》《中华人民共和国消防法》《石油化工企业设备与管道涂料防腐设计与施工规范》SH3022-1999《生活垃圾焚烧污染控制标准》 GB18485-2001《生活垃圾焚烧处理工程技术规范》 CJJ90-2009《小型火力发电厂设计规范》 GB50049-1994《电力建设施工及验收技术规范第5部分：热工仪表及控制装置》DL/T 《自动化仪表工程施工及验收规范》 GB50093-2002《工业企业设计卫生标准》 GBZ 1-2002《工业噪声控制设计标准》 GBJ87-1985原水电部《电力工业技术管理法规》《机械安全可接触表面温度确定热表面温度限值的工学数据》（GB／T 18153—2000）《火力发电厂保温油漆设计规程》 DL/T5072-2007 《电业安全工作规程》 1997版《大气污染物综合排放标准》（GB16297-1996）第三章技术规格及要求SNCR系统工艺描述生活垃圾焚烧产生的烟气中，含有一定量的NOx，这主要是由于垃圾中的含氮无机物及有机物在焚烧过程中形成的，燃烧空气中的N2对其贡献很少。
其中大量的为NO(约占%)，少量为N02〈约占5-10%〉，其总量称为NOx。
对于JFE炉排炉，在不加脱NOx系统时，通过对焚烧炉内温度及含氧量等参数的控制，可使烟气中的NOx浓度控制在200mg/Nm3之间。
在本项目中为了确保满足排放的要求，本项目设置选择性无催化还原工艺（SNCR）系统。
该工艺是以尿素作为还原剂，将其喷入焚烧炉内，在有O2存在的条件下，温度在850一1050℃之间，与NOx 进行选择性反应，使NOx还原为N2和H20，达到脱除NOx的目的。
用此系统，NOx的排放浓度可控制在100mg/Nm3以下。
技术规格（1）尿素溶液配制槽（人工投入粒状尿素，制成40％尿素水）形式：数量：有效容量：主要材质：主要尺寸：附属件：液位开关（电极式3点）本体液位计搅拌机投料口排污装置电加热测温电阻元件等（2）尿素溶液输送泵形式：无密封垫式磁力泵数量：流量：圧力：口径：电动机：Ｅ种绝缘、全闭外扇笼形连续额定(防尘型)主要材质：外壳：叶轮：轴：附属设备：（3）尿素溶液贮槽（用于贮藏40%尿素溶液）形式：数量：有效容量：主要材质：主要尺寸：附属件：（4）尿素溶液喷射泵形式：数量：流体： 40％尿素溶液吐出容量：吐出圧力：口径：厂家决定电动机：Ｅ种绝缘、全闭外扇笼形连续额定(防尘型)主要材质：不锈钢或同等材料（供参考）附属设备：压力计、安全阀、过滤器等（5）稀释水泵形式：数量：吐出容量：吐出圧力：口径：电动机：主要材质：轴：外壳：叶轮：（6）工艺水槽形式：数量：有效容量：主要材质：主要尺寸：附属件：（7）混合器形式：数量：流体：材质：流量：（8）工艺水泵形式：数量：流体：吐出容量：吐出圧力：口径：电动机：技术要求工艺要求（1）投标方提供的SNCR系统应满足以下要求：a SNCR系统对锅炉效率的影响应小于%。
b SNCR系统的负荷响应能力应满足锅炉负荷变化要求。
c SNCR系统应不对锅炉运行产生干扰，也不增加烟气阻力。
