ATmega128在开发应用中应注意的问题摘要: ATmega128是一种与51系列不同的单片机,本文应用ICCAVR和pony prog2000作为主要开发工具,通过分析其在开发过程中特殊的开发方法,从而达到更好地掌握和使用ATmega128的目的。
关键词: ATmega128 单片机ATmega128是AVR系列中功能最强的单片机,具有如下主要特点:(1)先进的RISC精简指令集结构:ATmega128具有133条功能强大的指令,大部分指令在单时钟周期内执行;有32b×8个通用工作寄存器;片内带有执行时间为2个时钟周期的硬件乘法器。
(2)非易失性程序和数据存储器:ATmega128具有128KB在线可重复编程Flash、4KB的E2PROM以及4KB内部SRAM。
在其BOOT区具有独立的加密位,可通过片内的引导程序实现在系统编程,写操作时真正可读。
(3)具有JTAG接口:通过JTAG接口对Flash、E2PROM熔丝位和加密位编程。
(4)增强的硬件功能:ATmega128具有2个带预分频器和一种比较模式的8位定时/计数器;2个扩充的带预分频器和比较模式、捕获模式的16位定时/计数器;独立振荡器的实时计数器;2通道8位PWM;6通道2~16位精度PWM;8通道10位A/D转换;输出比较调节器;8个单端通道;7个微分通道;2个增益为1x、10x或200x的微分通道;二线(I2C)串行接口;2路可编程串行UART接口;主/从SPI串行接口;带内部振荡器的可编程看门狗定时器等。
(5)独有的特点:上电复位和可编程的低电压检测;内部可校准的RC振荡器;5种睡眠模式,即空闲模式、ADC噪声抑制模式、省电模式、掉电模式、待命模式和扩展待命模式;可通过软件选择时钟频率;通过1个熔丝选定ATmega103兼容模式;全局上拉禁止。
笔者通过使用ATmega128单片机,总结出在使用ATmega128过程中应注意的问题,希望能给即将使用该单片机的读者提供有用的信息。

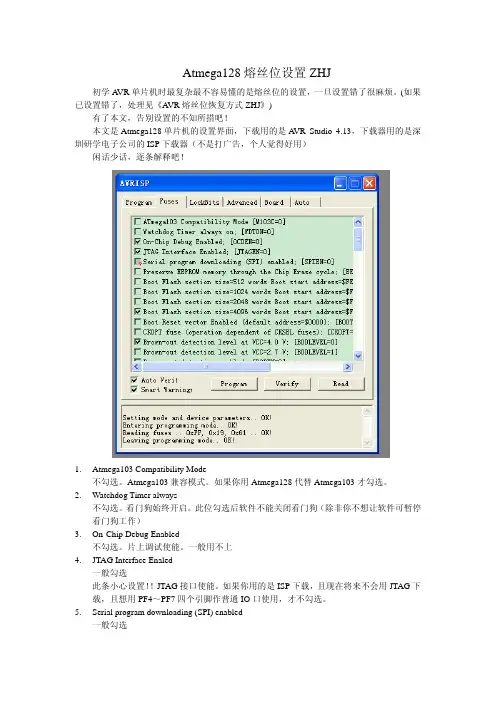

Atmega128熔丝位设置ZHJ初学A VR单片机时最复杂最不容易懂的是熔丝位的设置，一旦设置错了很麻烦。
(如果已设置错了，处理见《A VR熔丝位恢复方式ZHJ》)有了本文，告别设置的不知所措吧！本文是Atmega128单片机的设置界面，下载用的是A VR Studio 4.13，下载器用的是深圳研学电子公司的ISP下载器（不是打广告，个人觉得好用）闲话少话，逐条解释吧！1.Atmega103 Compatibility Mode不勾选。
Atmega103兼容模式。
如果你用Atmega128代替Atmega103才勾选。
2.Watchdog Timer always不勾选。
看门狗始终开启。
此位勾选后软件不能关闭看门狗（除非你不想让软件可暂停看门狗工作）3.On-Chip Debug Enabled不勾选。
片上调试使能。
一般用不上4.JTAG Interface Enaled一般勾选此条小心设置！！JTAG接口使能。
如果你用的是ISP下载，且现在将来不会用JTAG下载，且想用PF4～PF7四个引脚作普通IO口使用，才不勾选。
5.Serial program downloading (SPI) enabled一般勾选此条小心设置！！SPI下载使能。
在ISP下载模式下不能更改。
在JTAG模式下可以更改为不勾选，不勾选后不能使用ISP下载。
6.Preserve EEPROM memory through the Chi Erase cycle勾选。
保护EEPROM中的数据，下载FLASH时不会被破坏。
7.Boot Flash section size=512 words Boot start address=$fe08.Boot Flash section size=1024 words Boot start address=$fe09.Boot Flash section size=2048 words Boot start address=$fe010.Boot Flash section size=4096 words Boot start address=$fe0四选一。
这几天一直在搞AVR ATmega128的程序，显示最基本的功能，但是因为用到了PORTG端口，而这个端口在ATmega128中是放在内部SRAM中的，是为了与ATmega103兼容，出厂时默认是不可以访问的。
因为这个问题，耽搁了几天。
现在看到如下文章，终于“柳暗花明”了。
转载于此，为记！对AVR熔丝位的配置是比较细致的工作，用户往往忽视其重要性，或感到不易掌握。
下面给出对AVR熔丝位的配置操作时的一些要点和需要注意的相关事项。
（1）在AVR的器件手册中，对熔丝位使用已编程（Programmed）和未编程（Unprogrammed）定义熔丝位的状态，“Unprogrammed”表示熔丝状态为“1”（禁止）；“Programmed”表示熔丝状态为“0”（允许）。
因此，配置熔丝位的过程实际上是“配置熔丝位成为未编程状态“1”或成为已编程状态“0”。
（2）在使用通过选择打钩“√”方式确定熔丝位状态值的编程工具软件时，请首先仔细阅读软件的使用说明，弄清楚“√”表示设置熔丝位状态为“0”还是为“1”。
（3）使用CVAVR中的编程下载程序时应特别注意，由于CVAVR 编程下载界面初始打开时，大部分熔丝位的初始状态定义为“1”，因此不要使用其编程菜单选项中的“all”选项。
此时的“all”选项会以熔丝位的初始状态定义来配置芯片的熔丝位，而实际上其往往并不是用户所需要的配置结果。
如果要使用“all”选项，应先使用“read->fuse bits”读取芯片中熔丝位实际状态后，再使用“all”选项。
（4）新的AVR芯片在使用前，应首先查看它熔丝位的配置情况，再根据实际需要，进行熔丝位的配置，并将各个熔丝位的状态记录备案。
（5）AVR芯片加密以后仅仅是不能读取芯片内部Flash和E2PROM 中的数据，熔丝位的状态仍然可以读取但不能修改配置。
芯片擦除命令是将Flash和E2PROM中的数据清除，并同时将两位锁定位状态配置成“11”，处于无锁定状态。
ATMEGA128熔丝位配置详解熔丝位配置2009-07-29 11:51在配置熔丝位时应特别注意，部分熔丝位（如OCDEN、JTAGEN和SPIEN等）的配置是不可逆的2009年04月17日星期五 11:28引言AVR系列单片机在仿真调试之前，首先必须对AVR的熔丝位和锁定位进行配置。
如果配置不当，则可能造成单片机不能正常工作，严重时可能导致单片机死锁。
因此，对单片机熔丝位和锁定位的正确配置显得尤为重要。
熔丝位是对单片机具体功能和工作模式的限定，其正确配置与否直接影响到单片机能否正常工作;锁定位是对单片机的程序和数据进行加密，以防止单片机中的程序和数据被读出或写入。
在进行配置时，一般先配置熔丝位，再配置锁定位。
锁定位又分为引导程序区锁定位和程序及数据存储器锁定位两类。
对引导程序区锁定位进行编程可以实现两套保护模式，即应用区保护模式和Boot Loader区保护模式；不同的编程配置可以实现不同的加密级别。
对程序及数据存储器锁定位进行编程可以禁止对并行和SPI/JTAG串行编程模式中Flash和EEPROM进一步编程，从而对程序和存储器中的数据进行保护。
由于引导程序锁定位和程序及数据存储器锁定位的配置具有可逆性，因此可根据不同的需要多次编程，灵活改变。
但是，在配置熔丝位时应特别注意，部分熔丝位（如OCDEN、JTAGEN和SPIEN等）的配置是不可逆的。
在采用单一编程下载情况下（例如只采用JTAG下载或者只采用AVRISP并行下载），一旦配置后将不可改变。
鉴于熔丝位配置的重要性，本文以AVR系列的ATmega128单片机为例，详细介绍熔丝位的配置以及在配置过程中常出现的一些问题，并给出相应的解决办法，成功地解决了因熔丝位配置不当而引起的单片机不能正常工作和死锁等一系列问题。
1 熔丝位的配置ATmega128的熔丝位共有3个字节：熔丝位扩展字节、熔丝位高字节和熔丝位低字节。
表1、表2和表3分别描述了所有熔丝位的功能、默认值以及它们是如何映射到熔丝位字节的。
