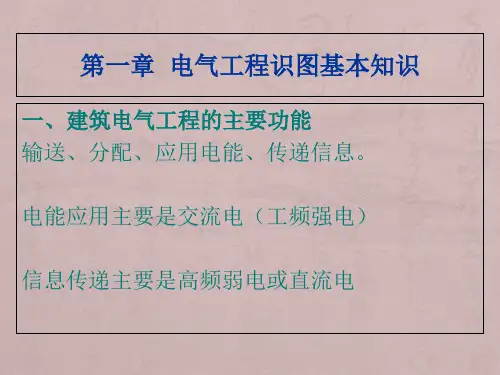

一、教你看电气系统图（熟悉）电气系统图一般比较抽象，下面看看会有不太帮助从电源引入端开始向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收保护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A 低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。

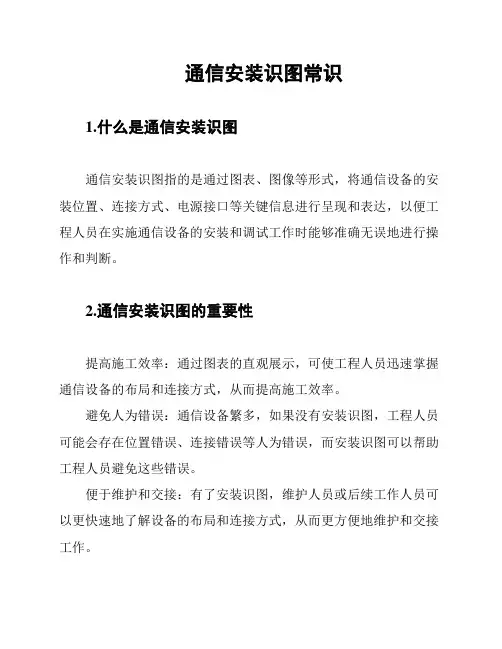

通信安装识图常识1.什么是通信安装识图通信安装识图指的是通过图表、图像等形式，将通信设备的安装位置、连接方式、电源接口等关键信息进行呈现和表达，以便工程人员在实施通信设备的安装和调试工作时能够准确无误地进行操作和判断。
2.通信安装识图的重要性提高施工效率：通过图表的直观展示，可使工程人员迅速掌握通信设备的布局和连接方式，从而提高施工效率。
避免人为错误：通信设备繁多，如果没有安装识图，工程人员可能会存在位置错误、连接错误等人为错误，而安装识图可以帮助工程人员避免这些错误。
便于维护和交接：有了安装识图，维护人员或后续工作人员可以更快速地了解设备的布局和连接方式，从而更方便地维护和交接工作。
3.通信安装识图的要素通信安装识图主要包括以下要素：3.1 设备位置图设备位置图是将通信设备的实际位置在地理图或平面图上进行标记，以便工程人员明确设备的摆放位置，为后续的设备连接提供参考。
3.2 连接图连接图是将通信设备之间的连接方式以图表形式呈现，清晰地显示不同设备之间的连接关系，包括接口类型、接口数量、接口的连线路径等。
3.3 电源接口图通信设备通常都需要接入电源，电源接口图则是将通信设备的电源接口位置和电源线的连接方式进行标注，以确保设备能够正确地接入电源。
4.编制通信安装识图的步骤编制通信安装识图可以按照以下步骤进行：收集设备信息：收集通信设备的相关信息，包括设备型号、尺寸、位置要求等。
绘制设备位置图：根据设备位置要求，将设备在地理图或平面图上进行标注。
绘制连接图：根据设备之间的连接关系，绘制连接图，清晰明确不同设备间的连接方式。
标注电源接口位置：根据设备的电源需求，将电源接口位置进行标注，并标明电源线的连接方式。
审核和完善：对绘制好的识图进行审核和完善，确保图表准确无误。
分发和使用：将识图分发给相关工程人员，确保他们在实施通信设备的安装和调试工作时参考正确的图表。
5.总结通信安装识图是通信设备安装和调试中的重要工具，能够提高工作效率、避免人为错误，并方便后续的维护和交接工作。

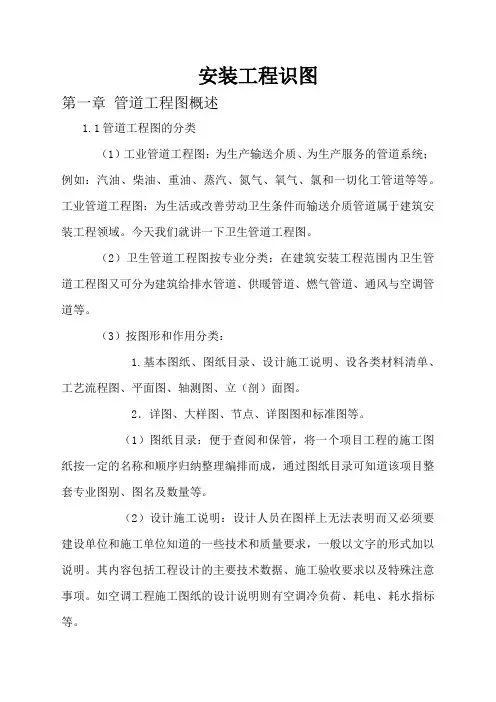

安装工程识图第一章管道工程图概述1.1管道工程图的分类（1）工业管道工程图：为生产输送介质、为生产服务的管道系统；例如：汽油、柴油、重油、蒸汽、氮气、氧气、氯和一切化工管道等等。
工业管道工程图：为生活或改善劳动卫生条件而输送介质管道属于建筑安装工程领域。
今天我们就讲一下卫生管道工程图。
（2）卫生管道工程图按专业分类：在建筑安装工程范围内卫生管道工程图又可分为建筑给排水管道、供暖管道、燃气管道、通风与空调管道等。
（3）按图形和作用分类：1.基本图纸、图纸目录、设计施工说明、设各类材料清单、工艺流程图、平面图、轴测图、立（剖）面图。
2．详图、大样图、节点、详图图和标准图等。
（1）图纸目录：便于查阅和保管，将一个项目工程的施工图纸按一定的名称和顺序归纳整理编排而成，通过图纸目录可知道该项目整套专业图别、图名及数量等。
（2）设计施工说明：设计人员在图样上无法表明而又必须要建设单位和施工单位知道的一些技术和质量要求，一般以文字的形式加以说明。
其内容包括工程设计的主要技术数据、施工验收要求以及特殊注意事项。
如空调工程施工图纸的设计说明则有空调冷负荷、耗电、耗水指标等。
（3）工艺流程图：是整个管道系统，整个工艺变化的过程的原理图。
是设各布置和管道布置等设计的依据，也是施工安装和操作运行的依据。
通过此图，可全面了解建筑物名称、设备编号，整个系统的仪表控制点，可确切了解管道的材质、规格、编号、输送的介质与流向以及主要控制阀门等。
（4）平面图：管道平面图是管道工程中最基本的一种图样，主要表示设备、管道在建筑物内的平面布置，表示管线的排列和走向，坡度和坡向，管径和标高以及各管段的长度尺寸和相对位置等具体数据。
（5）轴测图：是管道工程中的重要图解之一，它反映设备管道的空间布置，管线的空间走向。
建筑给排水和暖通工程图，通常结合平面图和轴测图进行识图。
（6）立（剖）面图：是管道工程中常见的图解，主要反映管道在建筑物内的垂直高度方向上的布置，反映在垂直方向上管线的排列和走向，以及各管线的编号、管径、标高等具体数据。

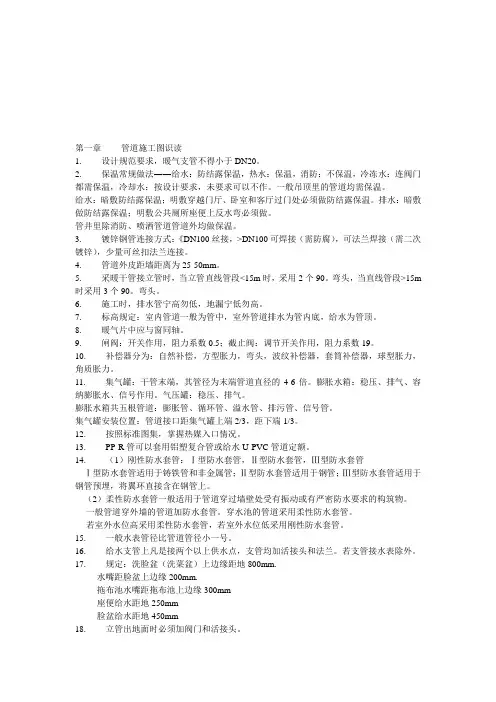

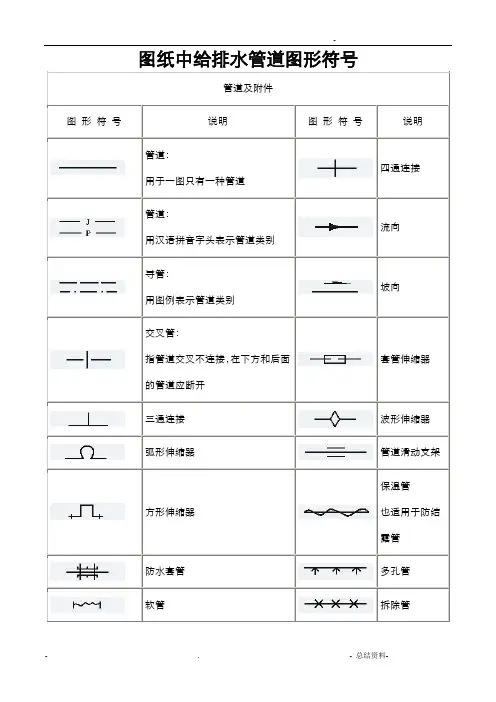

第一章管道施工图识读1. 设计规范要求，暖气支管不得小于DN20。
2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。
一般吊顶里的管道均需保温。
给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。
排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。
4. 管道外皮距墙距离为25-50mm。
5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。
弯头，当直线管段>15m 时采用3个90。
弯头。
6. 施工时，排水管宁高勿低，地漏宁低勿高。
7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。
8. 暖气片中应与窗同轴。
9. 闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。
10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。
11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。
膨胀水箱：稳压、排气、容纳膨胀水、信号作用。
气压罐：稳压、排气。
膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。
12. 按照标准图集，掌握热媒入口情况。
13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。
14. （1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。
（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
一般管道穿外墙的管道加防水套管。
穿水池的管道采用柔性防水套管。
1，室内给水系统是将水有室外给水管网输送到建筑内的各用水设备，配水龙头或室内消防设备，以满足用户生产，生活以及消防用水对水质，水量，水压的需要并保证用水安全性要求的系统
2.，室内给水系统的组成：引入管，干管，立管，配水支管水表节点，给水附件，水压和储水设备，室内消防设备，、
3，水压包括：最不利配水点与室外引入管起点之间由于高度差造成的静压差
4，水表分旋翼式和螺翼式
5，室内给水方式有：直接给水方式，设有水箱给水方式，设水泵给水方式
6，水箱是室内给水系统储存，调节和稳定水压的设备
7，气压给水是利用密闭罐内压缩的压力将罐中的水压送到给水管网个配水点去
8.管顶上部净空不得小于建筑物的沉降量，一般不小于0.1M
9，低层建筑物设置室内消防给水系统的目的，主要是为了扑灭建筑物初期火灾，对较大火灾还要求助于城市消防车到现场扑灭
10.室内消火栓灭火系统是由消防给水，进户管，干管，立管室内消火栓和灭火栓箱组成必要时还要设置消防水泵，水箱和水泵接合器等11，自动喷淋系统是一种既能自动喷水灭火，又能发出火警信号的消防给水系统
12，自动喷淋系统由喷头，管网，报警阀，报警装置和水源组成
13，水幕消防系统与自动喷淋系统管网基本相同，不同之处是平时管网不灭火灾时有控制阀门自动或手动打开后水才流入管网
14，室内排水系统：分为生活排水系统，生产排水系统，雨雪排水系
统，组成：污费水收集器，排水管道，通气管，清通设备，抽升设备15，通气管作用：把管道内产生的有害气体排到大气中，以免影响室内的环境卫生和减轻废水，废气，对管道的腐蚀，在排水时向管内补给空气，减轻立管内气压变化的幅度防止卫生器具的水受到破坏，保证水流畅通
16，卫生器具按用途分为：便溺用卫生器具，沐浴用卫生器具，洗涤用卫生器具，其他专用卫生器具
17，检查口是一侧开口且开口上带有螺栓盖板的短管，常设于排水横支管上，可对管道运行双向管道
18.室内排水管道布置的原则：水流通畅阻力小，便于维修和安装，美观，保证生产安全，不影响环境，避免管道自身的损坏
19，通气管高出屋面0.3m以上大于该地区最大降雪厚度，以防止积雪埋没通气口，通气管应伸出屋面2.0m以上，
20，常见的管道基础有：素土基础，混凝土基础，枕基础
分流制：生活污水，生产污水，和雨雪水分别以两个和两个以上的排水系统进行排除的方式
22.水循环的动力不同，可分为自然循环和机械循环两种
23，供水水平干管一般有0.003水流方向上升的坡度，使水气同向流动，在末端最高点设放气装置，以便集中支管与散热器的链接方式采用“上进不去”同侧链接
24，散热设备有散热器，暖风机，辐射板
25，室内的散热器一般布置在房间外窗的窗台下，房间进深小于4m外窗台下无法装置散热器是，散热器可靠内墙放置
26,疏水器：作用在于能自动而迅速的排出散热设备及管网中的凝结水
和空气同时阻止蒸汽的泄露，分为通行地沟，半通行地沟，不通行地沟
27，补偿器的作用，补偿管道因受热而产生的伸长量，——自然通风：是依靠室内的温差所产生的热压或者室外风力作用在建筑物上锁形成的风压，是房间内外的空气自然进行置换的一种通风方式
28，空调系统简称空调，是指在某一空间范围内对空气温度，湿度，空气流动速度及洁净度等参数进行人工调节，来满足人体舒适和生产工艺过程需要的技术
29，空调系统按空气处理设备可分为，集中式，半集中式，分散式，；由空调区，空气的输送，分配装置空气处理设备，处理空气所需要的气热源组成
30，室内给排水施工图，根据设计任务的要求包括：平面图，系统图，详图，设计说明，设备材料表
31，输电网：由35kv以上的输电线路及相应变配电设备组成，任务是电能输送到各地区或大型用户处
32，计算负荷：也称需要用负荷是按发热条件选择供电系统中各电气设备的假想负荷，它产生的热放应与实际负荷产生的最大热效应相等，求它的过程称为负荷计算
33，需要系统树kx表示用电设备组投入运行后，从电网实际取用的功率与用电设备组功率之比K∑为同时系数（同期系数），一般在0.9---1之间，通常K∑取0.95
34.照度:单位面积上接收到的光通量称为照度,符号为Ε,单位为1χ(勒克斯)
35.眩光:光源对眼的强烈刺激作用"以致引起不舒适感觉或降低观察细部
或目标的能力的视觉现象'称为眩光
36.保护角是指光源下端到灯具下边缘连接线与水平线的夹角
37.管径的标注要求：1，管径尺寸应以mm为单位2，管径尺寸应以公称直径DN表示，直缝或螺旋缝钢管，无缝管灯，管径应以外经DX壁厚表示，圆形风管的截面尺寸应以直径Φ后标以mm为单位数值表示，聚氯稀管（pvc）聚丙稀管（pd-R）聚乙稀管（pe）等，用公称外径DE表示3，管径尺寸应注在变径处4，同一种管径管道较多时，可不在图上标注管径尺寸，但应在附件中说明
38.选择导线的三条基本原则：1.按允许或流量Ijs≤IN式中：Ijs：线路上通过电流A，IN,导线额定允许截流A 2.按允许电压损失选择，S=PC／cΔu％式中；s-导线截面m㎡,p-计算有功负荷kw，L-供电线路长度M，L-电压损失计算常数，cΔu％-允许电压损失照明，允许电压损失±50％一般动力则为±10％3，按允许机械强度选择。
39:防雷，接闪器，引下线，接地装置。
