电路电流电压测试题

电流电压电阻测试题（卷）姓名＿＿＿＿班级＿＿＿考号＿＿＿＿一、选择题（）1、两个滑动变阻器如图6－17所示串联起来，M、N两个接线柱接入电路，为使这两只滑动变阻器接入电路的总电阻最大，则两滑片的位置应为() A．P1和P2都放在最右端B．P1和P2都放在最左端C．P1放在最左端，P2放在最右端D．P1放在最右端，P2放在最左端图6－16 图6－17 图6－18２、如图6－18表示一种自动测定油箱内油面高度的装置，当油面上升时，则() A．接入电路中的电阻减小，油量表示数变大B．接入电路中的电阻变大，油量表示数变小C．接入电路中的电阻减小，油量表示数变D．接入电路中的电阻变大，油量表示数不变３、当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是：（）Ａ、长导线的电阻一定大Ｂ、粗细相同，长导线的电阻一定大Ｃ、细导线的电阻一定大Ｄ、长度相同，粗导线的电阻一定大４、有两根导线，它们的横截面积之比为２：１，把它们串联在电路中，有电流通过时，两根导线上电流的关系是：（）Ａ、Ｉ粗＝２Ｉ细Ｂ、２Ｉ粗＝Ｉ细Ｃ、Ｉ粗＝Ｉ细Ｄ、Ｉ粗＝４Ｉ细５、如图所示，向同一方向移动滑片，电阻的变化效果相同的是：（）Ａ、甲和丙Ｂ、乙和丁Ｃ、甲和丁Ｄ、甲和乙６、粗细和长度相同的一铜导线和一根铝导线串联在同一电路中，则：（）Ａ、两根导线上的电流一定相等Ｂ、两根导线的电阻一定相等Ｃ、铜导线上的电流大于铝导线上的电流Ｄ、两根导线上的电流方向相反7、用电流表测某一电路中的电流，如选用0－0. 6A量程测量，测得的电流为0.2A，如选用0－3A的量程，测得的电流为0.18A，那么该电路中的电流应为：（）A、0.2AB、0.18AC、0.19AD、以上答案都不对8、在如图所示的电路中，Ｌ是灯泡，两只电表a,b的接法正确，则：（）Ａ、a,b都是电流表Ｂ、a表是电压表，b表是电流表Ｃ、a,b都是电压表Ｄ、b表是电压表，a表是电流表9、在如图所示的电路中，当开关Ｓ闭合时，电压表测：Ａ、测Ｒ１的电压Ｂ、测Ｒ２的电压Ｃ、测Ｒ１和Ｒ２两端的总电压Ｄ、测电源的电压10、在如图所示的电路中，当开关Ｓ闭合时，电灯不亮，电流表无读数，电压表读数为电源电压，以下不可能的情况是：（）Ａ、电流表中断路，Ｌ１和Ｌ２都完好Ｂ、Ｌ１灯丝断路，电流表和Ｌ２都完好Ｃ、Ｌ２灯丝断路，电流表和Ｌ１都完好Ｄ、Ｌ１和Ｌ２灯丝都断路，而电流表完好11、如图是测量电压和电流的电路图，下列论述完全正确的是：（）Ａ、甲乙都是电压表，丙表是电流表Ｂ、三表都是电压表Ｃ、三表都是电流表Ｄ、甲是电压表，乙丙两表是电流表12、有关金属材料电阻的大小，下面说法中错误的是：（不考虑温度）（）Ａ、同种材料做成的长度，横截面积相同的导线，电阻相同Ｂ、导体的电阻大小与导体两端的电压和通过的电流无关Ｃ、不同的材料做成的导体，电阻一定不同Ｄ、对于同种材料，长度长，电阻大；横截面积大，电阻大13、关于导体对电流有阻碍作用的说法正确的是：（）A、导体中有电流，导体才有电阻B、导体电阻的大小取决于通过它的电流大小C、导体的电阻是导体本身的一种属性，与通过的电流无关D、导体的电阻只与导体的长度、横截面积有关14、关于电阻的大小说法正确的是：（）A、铜制的导线，粗的一定比细的电阻小B、绝缘体不容易导电是因为它无电阻C、通过导体的电流越小，电阻就越大D、导体两端的电压越大，电阻就越小15、滑动变阻器接入电路后，移动滑片能改变电阻是因为移动滑片时改变了：（）A、电阻线的材料B、电阻线的横截面积C、接入电路中的电阻线的长度D、电阻线的温度16、关于电源、电压、电流说法正确的是：（）A、有电源就一定有电压和电流B、有电流则同时有电源和电压C、有电压时同时有电源和电流D、以上说法都不对二、填空：（）1、如图6－10所示，用电压表测小灯泡L1两端的电压。

1某同学在用两个量程的电压表 (0～ 3V 和 0～ 15V) 测由两节干电池串通组成的电池组的电压时，记录的是10V ，他出现错误的原因是__________________________ ，实质电压是 ______________2、如图6-10 当开关闭合后，两灯都发光，此时V1 、 V2 表的读数分别是4V 和，那么电源电压为 __ _V ，灯 L1 两端的电压为 ________V ，灯 L2 两端的电压为 _______V 。

3、图 6-11 所示的电路，电源电压为9V ，当开关闭合时，灯L1 两端的电压也为9V ，那么产生故障的原因可能是 ______或 _____。

6-106-116-124、图 6-12 所示电路中，当开关闭合后，为了使两只灯都能发光，在〇内填上电流表或电压表的符号。

5、将 20 只相同的小灯泡串通接在220 V 的电路中，每只小灯泡两端的电压为______V ，假设将 20 只相同的小灯泡并联接在 110 V 的电路中，每只小灯泡两端的电压为______V 。

6、在右图所示的电路中，电流表A1与 A2的示数分别是和。

那么经过灯L1的电流是 _______A ，经过灯 L 2的电流是 ________A 。

7、在右图甲所示的电路中，闭合开关S 后，两个电流表的指针指在右图乙所示的同一地址。

那么经过电灯L1中的电流I 1＝ ______A ，经过电灯 L 2中的电流 I2＝_______A 。

9、以以下图电路中，两盏灯的连结方式是______联。

假设两盏灯完好相同，电源电压为9V ，闭合开关后，电压表的示数为 ________V10、以以下图，电源电压为12 V 保持不变，当开关 S 闭合后， L1 两端电压为 4 V，那么各电表的示数： V1为 _______V ，V2 为 _______V ， L2 两端电压为 ________V ．11、以以下图，电压表V1 、 V2 、V3 分别测量的是 ______、 _____和______ 两端电压，若是V1 、 V3 示数分别为 6 V 和 10 V ，那么 V2 示数为 _______V ．L 1L1L2V V 2V1L 2S第9题图第 10题图1112、在图 6— 27 所示电路中，两盏灯的连结方式是_____联．假设两盏灯完好相同，电源电压为9V ，闭合开关后，电压表的示数为 _______V ．二、选择题1、某同学利用图示电路研究并联电路电流的规律。

电流和电压的测量练习题1. 问题：测量电路中的电流可以使用哪些方法？答案：测量电路中的电流可以使用安培计或电流表进行测量。

2. 问题：如果电流表的量程为10A，但要测量的电流超过了该范围，应该如何测量？答案：如果电流超过了电流表的量程，可以使用电流互感器（CT）来测量电流。

3. 问题：测量电路中的电压可以使用哪些方法？答案：测量电路中的电压可以使用电压表或万用表的电压测量功能来进行测量。

4. 问题：如果要测量交流电路中的电压，应该选择什么样的电压表？答案：如果要测量交流电路中的电压，应该选择交流电压表或万用表的交流电压测量功能来进行测量。

5. 问题：在测量电流和电压时，需要注意哪些方面？答案：在测量电流和电压时，需要注意选择合适的量程，正确连接仪器和电路，避免触摸裸露的导线或电路元件，以确保安全和准确的测量结果。

6. 问题：为什么在测量电流和电压时需要选择合适的量程？答案：选择合适的量程可以保证测量的准确性和仪器的安全性。

如果选择的量程过小，可能导致仪器损坏；如果选择的量程过大，可能无法读取到准确的测量值。

7. 问题：测量电路中的电流和电压时，应该如何连接仪器和电路？答案：在测量电路中的电流和电压时，应该根据仪器的说明书，将正负极正确连接到电路中，确保没有接反或短路的情况发生。

8. 问题：为什么在测量电流和电压时要避免触摸裸露的导线或电路元件？答案：触摸裸露的导线或电路元件可能导致电击或其他安全风险。

在测量时应尽量避免直接接触，可以使用绝缘手套或夹具来进行操作。

以上是关于电流和电压的测量练习题的回答。

希望对您有帮助！。

电流电压电阻练习题电流、电压、电阻练习题1. 第一题：在一个电路中，电流为4A，电阻为6Ω，请计算电压是多少？解答：根据欧姆定律，电压（V）等于电流（I）乘以电阻（R）。

所以，V = I × R代入数值，V = 4A × 6Ω = 24V2. 第二题：一个电路中的电压为12V，电阻为3Ω，请计算电流是多少？解答：同样根据欧姆定律，电流（I）等于电压（V）除以电阻（R）。

所以，I = V / R代入数值，I = 12V / 3Ω = 4A3. 第三题：一个电路中的电流为2A，电压为20V，请计算电阻是多少？解答：继续根据欧姆定律，电阻（R）等于电压（V）除以电流（I）。

所以，R = V / I代入数值，R = 20V / 2A = 10Ω4. 第四题：一个电路中的电流为5A，电阻为10Ω，请计算电压是多少？解答：欧姆定律告诉我们，电压（V）等于电流（I）乘以电阻（R）。

所以，V = I × R代入数值，V = 5A × 10Ω = 50V5. 第五题：在一个电路中，电压为30V，电流为3A，请计算电阻是多少？解答：根据欧姆定律，电阻（R）等于电压（V）除以电流（I）。

所以，R = V / I代入数值，R = 30V / 3A = 10Ω6. 第六题：一个电阻为8Ω的电路中，电压为24V，请计算电流是多少？解答：根据欧姆定律，电流（I）等于电压（V）除以电阻（R）。

所以，I = V / R代入数值，I = 24V / 8Ω = 3A7. 第七题：在一个电路中，电流为4A，电压为12V，请计算电阻是多少？解答：继续应用欧姆定律，电阻（R）等于电压（V）除以电流（I）。

所以，R = V / I代入数值，R = 12V / 4A = 3Ω8. 第八题：一个电路中的电流为6A，电阻为2Ω，请计算电压是多少？解答：根据欧姆定律，电压（V）等于电流（I）乘以电阻（R）。

所以，V = I × R代入数值，V = 6A × 2Ω = 12V总结：通过以上练习题，我们回顾了电流、电压和电阻之间的关系，以及如何使用欧姆定律进行计算。

电流、电压、电阻综合测试题一、单项选择题每小题3分;共36分1．如果要改变某一导体的电阻;下列方法中无效的是A．改变导体的长度B．改变导体的横截面积C．改变导体的材料D．改变导体两端的电压2．将图1的变阻器接入电路中;当滑片P向左移动时;要使电阻减少;下列哪种接法正确A．a和b B．a和c C．c和d D．b和d3．下列说法正确的是A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等;粗导线的电阻比细导线的电阻小4．关于物体的导电性能;下列说法中正确的是A．导体和绝缘体都容易导电 B．大地、人体、油都是导体C．橡胶、塑料、碳都是绝缘体D．导体和绝缘体之间没有绝对的界限5．如图2;电源电压为5V;闭合开关S电压表的示数为3V;则以下说法正确的是A．灯L1两端的电压为3V B．灯L1两端的电压为2VC．电源电压与灯L1两端的电压之和为3V D．灯L2两端的电压为2V6．如图3所示当滑片P向右移动时;则电流表示数和灯泡亮度的变化分别是A．变大、变暗B．变大、变亮C．变小、变亮D．变小、变暗7．图4中要用电压表测量灯L两端的电压;正确的接法是8．如图5示;开关闭合时;V1的示数为6V;V2的示数为2．5V;则灯L1两端的电压为A．6V B．3．5V C．2．5V D．8．5V9．下列说法中正确的是A．只有36V的电压对人体才安全B．电压表不能直接接在电源正负极上C．电源是提供电压的装置D．电路的两端有电压就一定有电流10、两个灯泡串联在电路中;下列说法中正确的是A．通过它们的电流一定不．相等B．它们两端的电压之和等于总电压C．它们两端的电压一定相等D．通过它们的电流之和等于总电流11．在图6所示的电路中;有可能造成电源和电流表都损坏的是12．某同学做实验时;如图7连接电路;闭合开关后;灯泡正常发光;但电流表指针不动;电压表读数正常;那么有可能是A．电流表已被烧坏;致使电路不通B．电流表完好;但未与导线接牢C．灯L的灯座接线处短路D．电流表接线处碰线电流表被短路二、填空题每空2分;共22分13．6kV=________V;2．2MΩ=________Ω;家庭电路的电压是_ ___V;对人体安全电压 36V..14．如图8;电源电压为12V;电压表示数为4V;则两灯泡是______联;L1两端的电压是_____V;L2两端的电压是_____V..15．滑动变阻器是靠改变接入电路中电阻丝的__________来改变的大小..16．某滑动变阻器铭牌上标有“10Ω、1．5A”;10Ω表示 ;1．5A表示 ..三、作图题共13分17．2分在图9所示的电路中;如果变阻器滑片P由A向B移动;通过灯泡的电流强度变大;导线E端接在变阻器的___________接线柱上;在图上画出这段导线..18．3分在图10的电路中;电灯是正常发光的;请在О中;填入A或V;并标出电流表和电压表的“+”“-”接线柱..19．4分图11中电流表、电压表示数分别为0．44安、2．5伏;请你在图所示的表盘中标出指针位置及所选用的接线柱..20．4分用笔线代替导线把图12中的元件连接起来;要求L1与L2串联;电压表V测L1的电压;并画出对应的电路图..四、探究实验题29分21．6分某同学很想探究一下并联电路中各电灯之间的电压关系;请帮他完成探究过程：1提出问题_______________________________________________2你的猜想_______________________________________________3设计实验：在如图13所示的电路中;画上电压表;分别测出L1、L2以及电源两端的电压..4在表格记录所测的电压值测两次;完成下表所缺项..L1两端电压U1第1次测量22．10分在做“研究导体的电阻跟哪些因素有关”的实验时;为了便于研究;每次须挑选两根合适的导线;用同一电源;测出通过它们的电流;然后进行比较;最后得出结论..导线A B C D E F G长度m1．00．51．51．02．00．51．5横截面积m m23．00．81．20．83．01．21．2材料铁钨镍铬丝铁钨镍铬丝铝电流大小A0．30．80．90．60．70．40．51该实验采用的实验方法为法..2为了研究电阻与导体材料有关;应选用两根导线进行比较..填代号3为了研究导体的电阻与导体的长度有关;应选用导线两根导线进行比较..4为了研究导体的电阻与导体的横截面积有关;应选用导线两根导线进行比较..5通过对表格中数据的分析;可以得出的结论是 ..五、综合题13分;4+6+323．王明要在家里安装装饰彩灯;已知每只小灯泡能承受的电压为6V;那么;这些小灯泡应怎样连接至少需要多少只这样的小灯泡要求写出计算过程;说明理由..24．输电线的电阻越大;电能损失越大;分析下面三种减小电能损失的方法;各有什么优缺点：①增大输电线的横截面积；②靠近发电厂建工厂；③用超导技术输电..25．有一个灯泡;它的电阻是15Ω;把灯泡两端加6V电压时;灯泡能正常工作..如果把灯泡接在7．5V的电源上;仍使灯泡正常发光;应给灯泡串联一个多大的电阻。

电流和电路测试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：B2. 电路中电流的方向是：A. 从负极流向正极B. 从正极流向负极C. 从电源的负极流向正极D. 从电源的正极流向负极答案：D3. 电路中的电阻值与下列哪个因素无关？A. 材料B. 长度C. 温度D. 电流答案：D4. 串联电路中，总电阻与各电阻的关系是：A. 等于各电阻之和B. 等于各电阻之差的绝对值C. 等于各电阻的倒数之和D. 等于各电阻的倒数之积5. 并联电路中，总电阻与各电阻的关系是：A. 等于各电阻之和B. 等于各电阻之差的绝对值C. 等于各电阻的倒数之和D. 等于各电阻的倒数之积答案：C6. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A7. 电流通过导体时，产生的热量与下列哪个因素无关？A. 电流B. 电阻C. 电压D. 时间答案：C8. 电路中，电源的电动势与下列哪个因素有关？A. 电流B. 电阻C. 电压D. 材料答案：D9. 电容器的电容与下列哪个因素有关？B. 电荷C. 电介质D. 电流答案：C10. 电感器的电感与下列哪个因素有关？A. 电流B. 电荷C. 磁通量D. 电流的变化率答案：C二、填空题（每题2分，共20分）1. 当电路中的电阻为10欧姆，电压为12伏特时，通过电阻的电流为______安培。

答案：1.22. 电路中的电流为2安培，电阻为5欧姆，电压为______伏特。

答案：103. 电路中，如果电阻不变，电压增加一倍，则电流将______。

答案：增加一倍4. 电路中，如果电压不变，电阻增加一倍，则电流将______。

答案：减少一半5. 电路中，如果电流不变，电阻增加一倍，则电压将______。

答案：增加一倍6. 电路中，如果电压不变，电流增加一倍，则电阻将______。

答案：减少一半7. 电容器的电容为10微法拉，电压为5伏特，电容器中储存的电荷量为______库仑。

物理电压电流试题及答案一、选择题（每题3分，共30分）1. 电压是形成电流的原因，以下说法正确的是（）。

A. 电压是电流的强度B. 电压是电流的速率C. 电压是电流的方向D. 电压是电流的推动力2. 电流通过导体时，下列说法正确的是（）。

A. 电流方向与电子运动方向相同B. 电流方向与电子运动方向相反C. 电流方向与电子运动无关D. 电流方向与电子运动方向垂直3. 欧姆定律描述了电压、电流和电阻之间的关系，其公式为（）。

A. V = IRB. I = VRC. V = RID. I = R/V4. 串联电路中，各电阻两端的电压之和等于（）。

A. 电源电压B. 电阻的阻值C. 电流的强度D. 电阻的功率5. 并联电路中，各支路的电流之和等于（）。

A. 电源电压B. 总电流C. 电阻的阻值D. 电源电流6. 电阻的单位是（）。

A. 欧姆B. 安培C. 伏特D. 瓦特7. 电流通过导体产生的热量与（）成正比。

A. 电流的平方B. 电流的强度C. 电压的平方D. 电阻的阻值8. 电容器的充放电过程遵循（）定律。

A. 欧姆定律B. 法拉第电磁感应定律C. 焦耳定律D. 库仑定律9. 在电路中，电感元件的作用是（）。

A. 储存电荷B. 储存能量C. 阻碍电流的变化D. 产生电流10. 以下哪种情况下，电路中的电流为零（）。

A. 电路中有电源B. 电路中有电阻C. 电路中有电压D. 电路是开路二、填空题（每题2分，共20分）1. 电压表是用来测量电路中两点之间的________电压。

2. 电流表是用来测量电路中的________电流。

3. 电阻的单位是欧姆，用符号________表示。

4. 欧姆定律的公式是________，其中V表示电压，I表示电流，R表示电阻。

5. 串联电路中，总电阻等于各分电阻之________。

6. 并联电路中，总电流等于各支路电流之________。

7. 电容器的充放电过程遵循________定律，该定律描述了电磁感应现象。

电流和电路测试题及答案一、选择题1. 电流的单位是：A. 牛顿B. 安培C. 伏特D. 欧姆答案：B2. 电路中形成持续电流的条件是：A. 有电源B. 电路中有导线C. 电路中有开关D. 电路必须闭合答案：D3. 以下哪个因素不会影响导体的电阻大小：A. 导体的材料B. 导体的长度C. 导体的横截面积D. 导体的温度答案：D二、填空题1. 电流的符号是____，其方向是正电荷定向移动的方向。

答案：I2. 欧姆定律的公式是______，其中V代表电压，I代表电流，R代表电阻。

答案：V=IR3. 串联电路中，总电阻等于各部分电阻之______。

答案：和三、判断题1. 电流通过导体时，导体发热，这是电流的热效应。

（）答案：√2. 电压是形成电流的原因。

（）答案：√3. 电阻是导体本身的一种性质，与电流和电压无关。

（）答案：√四、简答题1. 什么是串联电路和并联电路？请简述它们的特点。

答案：串联电路是指电路元件首尾顺次连接，电流在电路中只有一条路径。

其特点是电流相同，电压分配。

并联电路是指电路元件两端并列连接，电流有多条路径。

其特点是电压相同，电流分配。

2. 什么是欧姆定律？它在电路分析中有什么作用？答案：欧姆定律是描述电压、电流和电阻之间关系的定律，公式为V=IR。

它在电路分析中用于计算电路中的电压、电流或电阻，是电路设计和分析的基础。

五、计算题1. 已知一个电阻为10Ω的电阻器，通过它的电流为0.5A，求加在该电阻器两端的电压。

答案：根据欧姆定律V=IR，计算得V=0.5A×10Ω=5V。

2. 一个串联电路由两个电阻组成，分别为R1=20Ω和R2=30Ω，求总电阻。

答案：串联电路的总电阻等于各部分电阻之和，即R总=R1+R2=20Ω+30Ω=50Ω。

电压表电流表练习题1. 题目一：电流的测量a) 将电流表的两个测试引线连接到待测电路中。

b) 仔细观察电流表的量程，并选择适当的量程档位。

c) 打开电路，记录并计算通过电路的电流值。

d) 关闭电路，断开电流表的连接。

2. 题目二：电压的测量a) 将电压表的两个测试引线连接到待测电路中。

b) 仔细观察电压表的量程，并选择适当的量程档位。

c) 打开电路，记录并计算待测电路的电压值。

d) 关闭电路，断开电压表的连接。

3. 题目三：串联电路中电流的测量a) 将电流表的两个测试引线连接到串联电路的适当位置。

b) 打开电路，记录并计算通过串联电路的电流值。

c) 关闭电路，断开电流表的连接。

4. 题目四：并联电路中电压的测量a) 将电压表的两个测试引线连接到并联电路的适当位置。

b) 打开电路，记录并计算并联电路的电压值。

c) 关闭电路，断开电压表的连接。

5. 题目五：交流电流和电压的测量a) 将交流电源与测量仪器连接。

b) 设置测量仪器为交流模式，并选择适当的量程档位。

c) 打开电路，记录并计算交流电路的电流和电压值。

d) 关闭电路，断开测量仪器的连接。

6. 题目六：欧姆定律的应用a) 观察电路图和给定的电阻值。

b) 根据欧姆定律，运用公式 V = I * R 计算电压值。

c) 根据欧姆定律，运用公式 I = V / R 计算电流值。

d) 检查结果的合理性，如果与预期不符，重新检查电路图和计算过程。

7. 题目七：测量未知电阻a) 将电阻表的两个测试引线连接到待测电阻上。

b) 观察电阻表的量程，并选择适当的档位。

c) 读取并记录待测电阻的数值。

d) 关闭电路，断开电阻表的连接。

8. 题目八：电阻的串联和并联a) 观察电路图和给定的电阻值。

b) 根据串联电阻的计算公式，计算总电阻值。

c) 根据并联电阻的计算公式，计算总电阻值。

d) 检查结果的合理性，如果与预期不符，重新检查电路图和计算过程。

以上为电压表和电流表的练习题，通过实际操作和计算，可以提高对电流和电压的测量技能，并巩固欧姆定律和串并联电阻的计算方法。

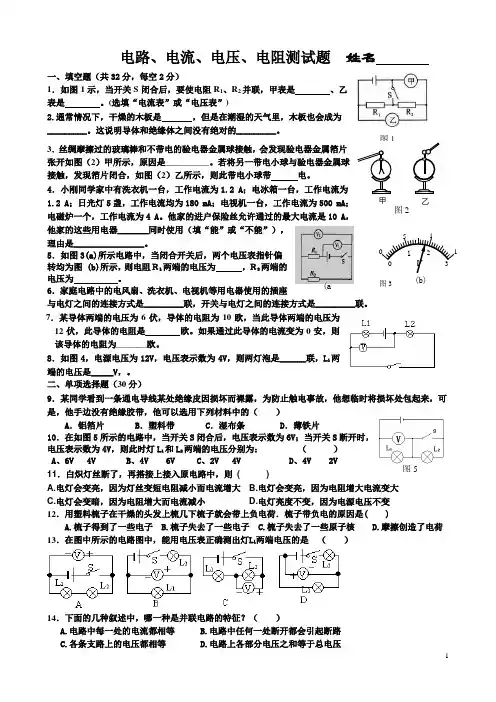

1图5电路、电流、电压、电阻测试题 姓名一、填空题（共32分，每空2分）1．如图1示，当开关S 闭合后，要使电阻R 1、R 2并联，甲表是 、乙表是。

(选填“电流表”或“电压表”)2.通常情况下，干燥的木板是 ，但是在潮湿的天气里，木板也会成为_________。

这说明导体和绝缘体之间没有绝对的_________。

3．丝绸摩擦过的玻璃棒和不带电的验电器金属球接触，会发现验电器金属箔片张开如图（2）甲所示，原因是__________。

若将另一带电小球与验电器金属球接触，发现箔片闭合，如图（2）乙所示，则此带电小球带 电。

4．小刚同学家中有洗衣机一台，工作电流为1.2 A ；电冰箱一台，工作电流为1.2 A ；日光灯5盏，工作电流均为180 mA ；电视机一台，工作电流为500 mA ；电磁炉一个，工作电流为4 A 。

他家的进户保险丝允许通过的最大电流是10 A ，他家的这些用电器_______同时使用（填“能”或“不能”），理由是________________。

5．如图3(a)所示电路中，当闭合开关后，两个电压表指针偏转均为图 (b)所示，则电阻Ｒ1两端的电压为 ，Ｒ2两端的电压为 。

6．家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是_________联，开关与电灯之间的连接方式是_________联。

7．某导体两端的电压为6伏，导体的电阻为10欧，当此导体两端的电压为12伏，此导体的电阻是 欧。

如果通过此导体的电流变为0安，则该导体的电阻为_______欧。

8．如图4，电源电压为12V ，电压表示数为4V ，则两灯泡是______联，L 1两端的电压是_____V ，。

二、单项选择题（30分）9．某同学看到一条通电导线某处绝缘皮因损坏而裸露，为防止触电事故，他想临时将损坏处包起来，可是，他手边没有绝缘胶带，他可以选用下列材料中的（ ）A ．铝箔片B ．塑料带C ．湿布条D ．薄铁片10．在如图5所示的电路中，当开关S 闭合后，电压表示数为6V ；当开关S 断开时，电压表示数为4V ，则此时灯L 1和L 2两端的电压分别为： （ ）A 、6V 4VB 、4V 6VC 、2V 4VD 、4V 2V11．白炽灯丝断了，再搭接上接入原电路中，则 ( )A.电灯会变亮，因为灯丝变短电阻减小而电流增大B.电灯会变亮，因为电阻增大电流变大C.电灯会变暗，因为电阻增大而电流减小D.电灯亮度不变，因为电源电压不变12．用塑料梳子在干燥的头发上梳几下梳子就会带上负电荷．梳子带负电的原因是( )A.梳子得到了一些电子B.梳子失去了一些电子C.梳子失去了一些原子核D.摩擦创造了电荷13．在图中所示的电路图中，能用电压表正确测出灯L l 两端电压的是 （ ）14．下面的几种叙述中，哪一种是并联电路的特征？（ ）A.电路中每一处的电流都相等B.电路中任何一处断开都会引起断路C.各条支路上的电压都相等D.电路上各部分电压之和等于总电压图2 甲 乙 图3 0 5 11V 0 1 2 3 (b) (a 图12 15．关于电路的知识,下列说法中不正确的( )A.为使两灯同时亮,同时灭,两灯一定要串联B.金属中的电流方向跟自由电子定向移动的方向相反C.电路中电源是把其他形式的能转化为电能的装置D.一般的电路是由电源、用电器、开关和导线组成的16．关于导体和绝缘体的下列说法中，正确的是（ ）A.导体能够导电是因为导体内有大量的电荷存在B.绝缘体不容易导电，是因为绝缘体内没有电荷存在C.导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电D.有些绝缘体在一定的条件下可能变成导体17．如图14-60所示的电路，滑动变阻器的滑片向左移动时，若灯始终发光，则（ ）。

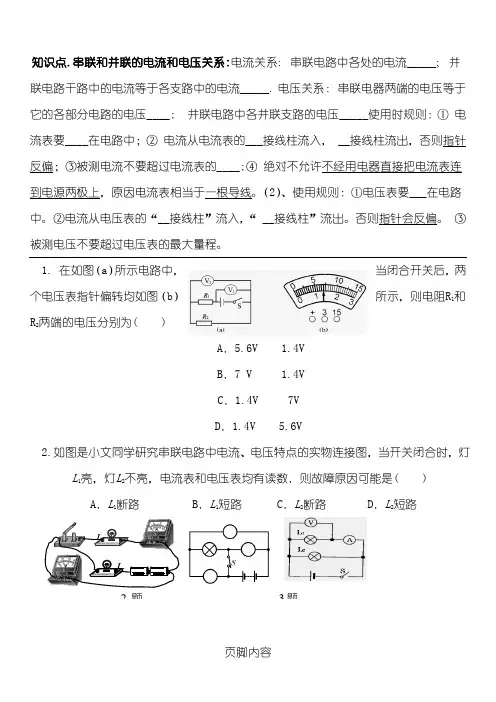

知识点.串联和并联的电流和电压关系:电流关系: 串联电路中各处的电流_____; 并联电路干路中的电流等于各支路中的电流_____.电压关系：串联电器两端的电压等于它的各部分电路的电压____; 并联电路中各并联支路的电压_____使用时规则：①电流表要____在电路中；②电流从电流表的___接线柱流入， __接线柱流出，否则指针反偏；③被测电流不要超过电流表的____;④绝对不允许不经用电器直接把电）A．5.6V 1.4VB．7 V 1.4V11222 题 3题3．如图所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求开关闭合时两灯均能发光，且两电表的示数均不为零。

4.如图所示的电路中，电源电压不变，闭合开关S 后，灯L 1、L 2都发光。

一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是( )A 5. 6.若要灯L 17．图各电路图中，电流表和电压表使用均正确的是图 ( )(a) (b)8.如图A 9. 流应该是（A 、I 110..两只电流表的示数分别由图（b ）、(c)读得，则电灯L 1中的电流是（ ） A 、0.8A B 、0.16A C 、0.52A D 、1.28A11.如图所示，当开关闭合后，电流表Ａ１和Ａ２的示数与开关闭合前相比较，下列说法中正确的是：（ ）12.（A 113.如图所示，粗心的小强把电流表当作电压表接在了L 1的两端。

此时如果闭合开关，一定会发生（ ）A 、电源短路 B 、电流表损坏 C 、L 1不亮 D 、L 2的灯丝烧断3 0.6 - 0.6 图1114. 15. 图C 16、如图V 、1.217都断开时，电流通过灯 ，它们是 联；当l 2都闭合，电流通过灯 ，它们是 联。

18、（8分）小余和小乐按照课本要求探究并联电路中电流的关系，他们设计的电路如图13所示。

（1）在连接电路的过程中，开关应该__________。

初三电流电压试题及答案一、选择题（每题3分，共30分）1. 电流的方向是：A. 从电源的正极流向负极B. 从电源的负极流向正极C. 从电源的正极流向负极，再从负极流向正极D. 从电源的负极流向正极，再从正极流向负极答案：A2. 电压的单位是：A. 焦耳B. 瓦特C. 安培D. 伏特答案：D3. 电阻的大小与下列哪个因素无关？A. 材料B. 长度C. 横截面积D. 电流答案：D4. 欧姆定律的公式是：A. V = IRB. I = V/RC. R = V/ID. V = R/I答案：B5. 串联电路中，总电阻与各电阻的关系是：A. 等于各电阻之和B. 等于各电阻之差C. 等于各电阻的乘积D. 等于各电阻的倒数之和答案：A6. 并联电路中，总电流与各支路电流的关系是：A. 等于各电流之和B. 等于各电流之差C. 等于各电流的乘积D. 等于各电流的倒数之和答案：A7. 电路中，当电阻增加时，电流将：A. 增加B. 减少C. 不变D. 先增加后减少答案：B8. 以下哪个设备是电源？A. 电灯B. 电池C. 电扇D. 导线答案：B9. 用电压表测量电路电压时，电压表应：A. 串联在电路中B. 并联在电路中C. 直接连接在电源两端D. 串联在电源两端答案：B10. 电流表的内阻应该：A. 非常大B. 非常小C. 等于电路的电阻D. 等于电源的电阻答案：B二、填空题（每题2分，共20分）1. 电路中形成电流的条件是________和________。

答案：电压；闭合回路2. 电流的国际单位是________。

答案：安培3. 电压表的内阻应该________。

答案：非常大4. 电阻的单位是________。

答案：欧姆5. 欧姆定律中，电阻R等于电压V除以电流I，即R=________。

答案：V/I6. 在串联电路中，电阻R1和R2串联后的总电阻R等于________。

答案：R1+R27. 并联电路中，电压表测量的是________。

电路原理测试题及答案一、选择题1. 电路中电压与电流的关系是什么？A. 正比B. 反比C. 无关D. 非线性关系答案：A2. 欧姆定律描述的是哪种电路元件？A. 电阻B. 电容C. 电感D. 电源答案：A3. 以下哪个不是基本电路定律？A. 基尔霍夫电流定律B. 基尔霍夫电压定律C. 欧姆定律D. 法拉第电磁感应定律答案：D二、填空题4. 在串联电路中，总电阻等于各个电阻的_________。

答案：和5. 电容器的单位是_________。

答案：法拉6. 电感器的单位是_________。

答案：亨利三、简答题7. 请简述基尔霍夫电流定律的内容。

答案：基尔霍夫电流定律指出，在任何电路的节点上，流入节点的电流之和等于流出节点的电流之和。

8. 什么是电源的内阻？答案：电源的内阻是指电源内部的电阻，它会影响电源的输出电压和电流。

四、计算题9. 已知一个串联电路由三个电阻组成，分别为R1=10Ω，R2=20Ω，R3=30Ω。

求电路的总电阻。

答案：总电阻R_total = R1 + R2 + R3 = 10Ω + 20Ω + 30Ω = 60Ω10. 如果在上述电路中，电源电压为12V，求通过R1的电流。

答案：根据欧姆定律，I1 = V / R1 = 12V / 10Ω = 1.2A五、分析题11. 对于一个并联电路，如果其中一个支路的电阻发生变化，其他支路的电压和电流会如何变化？答案：在并联电路中，各支路两端的电压相等。

如果其中一个支路的电阻发生变化，该支路的电流会相应变化，而其他支路的电压保持不变，电流可能会因总电阻的变化而略有变化。

六、实验题12. 设计一个实验来测量一个未知电阻的值。

答案：可以使用伏安法测量未知电阻的值。

首先，将未知电阻与一个已知电阻值的电阻器串联，然后测量两端的电压和通过的电流。

根据欧姆定律，可以计算出未知电阻的值。

《电流、电压》练习题1、一般情况下，下列物体属于绝缘体的是（）A. 硬币B. 盐水C. 橡胶棒D. 人体2、一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则这个小球（） A．一定不带电 B．一定带负电 C．一定带正电 D．可能不带电3、下列四个电路图中与右边实物图相对应的（）A. B C D4、下列给出的用电器中连接方式属于串联的是（）A.烘托节日气氛的小彩灯---满天星B.道路两旁的路灯C.家中的电视和电脑等家用电器D.教室里照明用的日光灯5、串联在同一电路里的两盏灯L1、L2，当闭合开关后发现L1比L2亮，关于经过它们的电流，下列说法正确的是（）A．L1的电流大B．L2的电流大C．相等D无法比较它们的电流大小6、在选项所示的电路中，闭合开关S，电压表能测量L1两端电压的电路是( )A BC D7、如图2所示的电路中，将开关S 闭合，灯1L 和灯2L 均发光，则下列说法中正确的是( ) A ．灯1L 和灯2L 并联 B ．灯1L 和灯2L 串联C ．通过灯1L 和灯2L 的电流一定相等D ．灯1L 和灯2L 两端的电压一定不相等8、某家庭电路中连接的小彩灯，根据所学的物理知识，判断下列说法中正确的是（ ） A ．小彩灯与控制它们的开关之间有的是并联、有的是串联 B ．各小彩灯之间的连接方式是并联C ．额定电压为6.3V 的小彩灯，要接在家庭电路中，至少需要35个D ．在整个家庭电路中，导线相互连接处往往比别处更不容易发热、老化 9、下中的电路图和实物图相对应的是 （ ）10、在如图所示的电路中，甲、乙两处分别接入电流表或电压表．当开关S 闭合后，为使两 灯均能发光，则( )A ．甲接电流表，乙接电压表B ．甲、乙均接电流表C ．甲、乙均接电压表D ．甲接电压表，乙接电流表L 1S 1S 2L 2 L 2S 1S 2L 1L 1 S 2S 1L 2 ABCD图L 1S 2S 1 L 2 L 2S 2S 1 L 110题图 11题图 12题图11、某同学利用图示电路研究并联电路电流的规律。

电路、电流、电压、电阻考试题一、选择题1.通常情况下，下列物体属于导体的是（）A.橡皮B.塑料尺C. 木片D.铜线2.如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则( )A．L1不能发光，L2能发光B．L1能发光，L2不能发光C．L1 L2都能发光D．L1 L2都不能发光3.小明家安装的换气扇和照明灯的电路图如图所示,下列说法正确的是()A.换气扇和照明灯不能同时工作B.换气扇和照明灯只能同时工作C.换气扇和照明灯工作时,通过它们的电流一定相等D.换气扇和照明灯工作时,它们两端的电压一定相等4.如图所示，通过L1的电流和通过L2的电流之比是2:1，则A1表和A2表的示数之比是（）A.2:3B.3:1C.1:2D.2:15.如图所示，当闭合开关后，电压表所测的是（）A.电源电压B.灯L1两端的电压C.灯L2两端的电压D.灯L1与L2两端的电压6.有一段裸导线，要使其电阻减小，下列说法正确的是（）A.把导线对折后拧在一起B.减小通过导线的电流C.增大导线两端的电压D.把导线拉长一些7.如图所示，开关s闭合后，小灯泡不发光，电流表无示数．这时用电压表测得a、b两点间和c、d两点间的电压均为零，而a、d间和b、c间的电压均不为零，下列判断正确的( )A.电源接线柱接触不良B.开关的触片或接线柱接触不良C.电流表接线柱接触不良D.灯泡灯丝断了或灯座接触不良8.实验室里常用验电器来检验物体是否带电，如图所示，用被丝绸摩擦过的玻璃棒接触验电器的金属球，可发现验电器的两片金属箔会因排斥而张开，对这一现象理解正确的是（ ）A.金属箔带正电，金属球不带电B.金属箔和金属球都带正电C.金属箔带正电，金属球带负电D.金属箔和金属球都带负电9.李红同学在做电学实验时，不慎将电压表和电流表的位置对换，如图5所示若开关闭 合其后果是（ ）A.两表会被烧坏B.两表不会被烧坏C.电压表不会被烧坏,但无示数D.电压表不会被烧坏,电流表可能被烧坏10如图所示，电源电压为6V ，闭合开关后，电压表的示数为4V ，下列描述正确的是（ ）A.L 1两端电压为2VB.L 1两端电压为4VC.L 2两端电压为4VD.L 1和L 2两端电压之和为6V11.如图所示的电路中，开关闭合后，小灯泡L 1、L 2均正常发光，则下列说法正确的是（ ）A.L 1和L 2在电路中并联B.L 1和L 2在电路中串联C.甲是电流表，乙是电压表D.甲是电压表，乙是电流表12.下列关于材料的导电性能及其应用的说法正确的是( )A.绝缘体不易导电，是因为绝缘体内部几乎没有电荷B.生活中通常用铜、铝做电线的线芯，是因为它们的导电性能好V AC.半导体的导电性能介于导体和绝缘体之间，可以制作二极管、三极管等D.用超导材料制造电子元件，可不必考虑元件的散热问题二、填空题13.路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是（“串联”或“并联”）的，你的判断依据是。

电流电压练习题一、选择题1. 一个电阻为10Ω的电阻器接入电路中，如果通过它的电流为0.2A，根据欧姆定律，该电阻器两端的电压是多少伏特？A. 1VB. 2VC. 5VD. 10V2. 以下哪个选项不是电流的基本单位？A. 安培（A）B. 毫安（mA）C. 微安（μA）D. 伏特（V）3. 串联电路中，各部分电压之和等于：A. 总电流B. 总电阻C. 总电压D. 总功率4. 并联电路中，各支路电流之和等于：A. 总电流B. 总电压C. 总电阻D. 总功率5. 一个电路的总电阻为100Ω，通过它的电流为1A，根据欧姆定律，该电路的总电压是多少伏特？A. 50VB. 100VC. 150VD. 200V二、填空题6. 欧姆定律的公式是________。

7. 串联电路中，电阻R1和R2的总电阻R总等于________。

8. 并联电路中，电阻R1和R2的总电阻R总等于________。

9. 电流的国际单位是________。

10. 电压的国际单位是________。

三、计算题11. 电路中有两个电阻R1=20Ω和R2=30Ω串联，求电路的总电阻。

12. 如果电路的总电阻为50Ω，且电路两端的电压为120V，求通过电路的电流。

13. 一个并联电路由两个电阻R1=15Ω和R2=25Ω组成，求并联后的总电阻。

14. 一个电路两端的电压为220V，通过电路的电流为5A，求电路的总电阻。

15. 一个电阻为50Ω的电阻器接入电路中，如果电路的总电压为100V，求通过该电阻器的电流。

四、简答题16. 解释什么是串联电路，并说明串联电路中电压和电流的特点。

17. 解释什么是并联电路，并说明并联电路中电压和电流的特点。

18. 欧姆定律在实际电路分析中的重要性是什么？19. 为什么在电路设计中，了解电阻的串联和并联特性非常重要？20. 在电路中，如何通过改变电阻值来控制电流的大小？五、应用题21. 一个家用电器的额定功率为1000W，如果电源电压为220V，求该电器正常工作时的电流。

电流、电压、电路1、下图是用电压表测量小灯泡电压的电路图，其中正确的是2.如图所示，电源电压U=2V，则开关闭合后，电压表V1 、V2的示数分别是_____V和_____V。

3.某同学做电学实验时，把电压表误接成与电灯串联，则（）A.小灯泡不发光，电压表示数为零B.小灯泡不发光，电压表示数不为零C.小灯泡发光，电压表示数为零D.小灯泡发光，电压表示数不为零4.如右图所示电路，电源电压U=3V，两只灯泡完全相同，则开关闭合后，电压表的示数是V。

5、如图所示，图中电压表Ｖ１测的是灯______两端的电压，电压表Ｖ２测的是灯________两端的电压，电压表Ｖ测的是灯___________两端的电压6.图6—5中，a表和b表是测电流和电压的电表，下列说法中正确的是（）(A)a、b都是电流表(B)a、b都是电压表(C)a是电压表，b是电流表(D)a是电流表，b是电压表实物图 A B C DA B C D电源电源电源电源7.如右图所示电路，两灯是怎样连接的？8.如下图所示：灯泡都能正常发光，甲、乙、丙、丁各为什么表，它分别测的是谁的电压或电流？(2006丽水)下列电路图与实物图一致的是( )。

3．(2004台州)如图为通电电路中一段导线内的电荷分布示意图。

●表示带正电的原子核，表示带负电的自由电子。

关于导线中电荷的定向移动方向，正确的是( )。

A．两种电荷都向左定向移动 B．两种电荷都向右定向移动C．●不做定向移动，向左定向移动 D．●不做定向移动，向右定向移动5．(2005台州)小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来人还是后门来人，设计的电路图正确的是( )。

8．(2004宁波)小明一家是美满的三口之家。

为了倡导民主的家庭生活，小明和爸爸分别设计了一个家庭决策表决器，爸爸设计的是“一票通过器”，其原理是：三个并联的开关控制一盏灯的亮灭，只要一人赞成，闭合所负责的开关，灯就亮，灯亮表示提议决策通过。
