建材发展导向2019年第22期地热井施工流程及工程技术探讨许成勇（山东省地质矿产勘查开发局第七地质大队，山东临沂276006）摘要：当今中国面临能源需求旺盛、资源逐渐枯竭、生态污染恶化、环境承载力降低等严峻形势,使可再生能源的需求越来越受到社会的重视。

地热资源作为一种分布范围广、储量巨大、可再生的新能源在社会能源消费中占有越来越重要的地位。

关键词：地热井;施工流程;工程技术地热资源既是一种宝贵的自然资源,又是一种清洁环保的可再生能源。

合理开发利用地热对于改善大气环境、转变能源消费结构、发展低碳经济具有重要意义。

1地热井施工工艺流程1.1地球物理测井1)做好测井设备布置和井口安装;2)各种测井仪器按刻度和校验标准进行刻度校验,各种测井仪器和设备按操作规程进行操作;3)资料整理按规范执行(规范略);4)资料解释时,要参照地质录井等资料进行综合判断;5)测井项目:见表1。

1.2地质录井1)地质录井,岩屑返出地表后,地质工程师要严格按照设计要求捞取岩屑,并进行洗样晒样、描述、装袋、入库等工作。

由于岩屑捞取具有一定的迟到时间须根据钻井液上返时间计算岩屑迟到时间;2)钻时录井,在钻井过程中,由于钻遇地层岩性不同,钻进单位厚度的岩层所用的纯钻进不同。

在钻井过程中须记录单位钻井效率;3)钻井液录井,应记录钻井液密度、粘度、滤失量、滤饼、切力、pH值、含砂量等。

同时需记录并观察钻井液液面变化、钻井液温度等技术参数。

1.3洗井1)清水替浆:首先用清水将孔内钻井液替出,并用清水冲洗井壁,将井内泥皮替出,然后注入三聚磷酸钠,浸泡24小时后,用药液循环,将井内残存泥浆洗净;2)酸洗井:根据测井及地质录井等资料,选择岩石裂隙发育段自下而上注入盐酸,盐酸浓度为15~30%,依井段长度计算注入量。

然后分段注入CO2,最后空压机引喷,水清砂净后下入水泵联合洗井;3)空压机洗井:采用高压力大排量的空气压缩机向孔内注入压缩空气产生间断喷流的出水方式将孔内泥浆及残留岩屑瞬间释放带出地面,达到洗井效果,同时空压机洗井过程可疏通含水层。

地热井施工方案1. 引言地热能作为一种可再生、清洁的能源，越来越受到人们的关注和利用。

而地热井是地热能系统的重要组成部分，它通过井筒将地热能从地下地热层传递到地热能系统中。

本文将会介绍地热井施工方案，包括井筒的设计和施工过程。

2. 井筒的设计地热井的井筒设计是关键的一步。

井筒的材质和尺寸需要根据地下地热层的特征和目标地热能系统的要求来确定。

以下是井筒设计的一般步骤：2.1 地下地热层的调查在设计井筒之前，需要进行地下地热层的调查。

这包括地下地热层的深度、温度和热导率等参数的测量。

这些参数将影响井筒的深度和材质的选择。

2.2 井筒材料的选择井筒材料的选择取决于地下地热层的特征和施工环境。

常见的井筒材料包括钢管、塑料管等。

需要考虑的因素包括耐腐蚀性、机械强度和适应性等。

2.3 井筒尺寸的确定在确定井筒尺寸时，需要考虑地热能系统的要求以及地下地热层的特征。

通常，井筒的直径和深度会受到约束。

直径较大的井筒可以提高热交换效率，但也会增加材料和施工成本。

3. 井筒施工过程井筒施工过程包括以下步骤：3.1 井筒定位确定井筒的位置是施工的第一步。

根据设计要求和实际情况，选择合适的位置进行钻探。

3.2 钻井作业钻井作业是井筒施工的关键步骤。

根据设计要求，选择合适的钻探方式和设备进行钻井。

在钻井过程中，需要进行岩心采集、钻孔液循环和井壁稳定等操作。

3.3 井筒套管钻完井之后，需要进行井筒套管作业。

井筒套管的作用是保护井壁，防止井壁塌方。

根据设计要求，选择合适的套管材料和套管方式进行施工。

3.4 井底封堵井底封堵是为了防止地下水和井筒中的钻孔液混合。

根据设计要求，选择合适的封堵材料进行施工。

3.5 井筒衬设井筒衬设是为了保护井筒和热交换管道。

常见的井筒衬设材料包括水泥和聚合物等。

根据设计要求，选择合适的衬设方式和材料进行施工。

4. 施工质量控制为了确保地热井的施工质量，需要进行质量控制。

质量控制包括以下方面：4.1 施工过程的监督和检查在施工过程中，需要进行监督和检查，确保施工符合设计要求和规范要求。

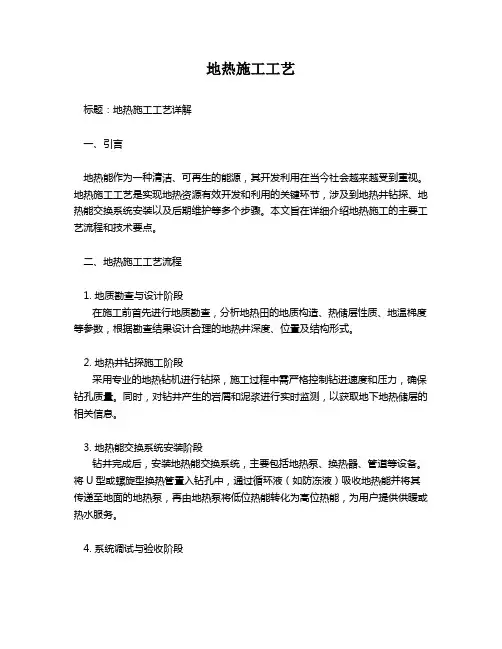

地热施工工艺标题：地热施工工艺详解一、引言地热能作为一种清洁、可再生的能源，其开发利用在当今社会越来越受到重视。

地热施工工艺是实现地热资源有效开发和利用的关键环节，涉及到地热井钻探、地热能交换系统安装以及后期维护等多个步骤。

本文旨在详细介绍地热施工的主要工艺流程和技术要点。

二、地热施工工艺流程1. 地质勘查与设计阶段在施工前首先进行地质勘查，分析地热田的地质构造、热储层性质、地温梯度等参数，根据勘查结果设计合理的地热井深度、位置及结构形式。

2. 地热井钻探施工阶段采用专业的地热钻机进行钻探，施工过程中需严格控制钻进速度和压力，确保钻孔质量。

同时，对钻井产生的岩屑和泥浆进行实时监测，以获取地下地热储层的相关信息。

3. 地热能交换系统安装阶段钻井完成后，安装地热能交换系统，主要包括地热泵、换热器、管道等设备。

将U型或螺旋型换热管置入钻孔中，通过循环液（如防冻液）吸收地热能并将其传递至地面的地热泵，再由地热泵将低位热能转化为高位热能，为用户提供供暖或热水服务。

4. 系统调试与验收阶段完成设备安装后，进行系统充水试验、运行调试，并检测各项性能指标，确保地热系统能够稳定、高效运行。

经过验收合格后，方可正式投入使用。

5. 后期运维管理阶段地热系统的使用寿命与其运维管理水平密切相关，应定期进行设备检查、清洗换热器、补充或更换循环液等工作，确保系统长期稳定运行。

三、结语地热施工工艺不仅要求精准科学的设计，更需要严谨精细的施工操作。

从前期的地质勘查到后期的运维管理，每个环节都关乎地热能利用项目的成功与否。

因此，提升地热施工工艺技术水平，对于推动我国地热能产业的发展具有重要意义。

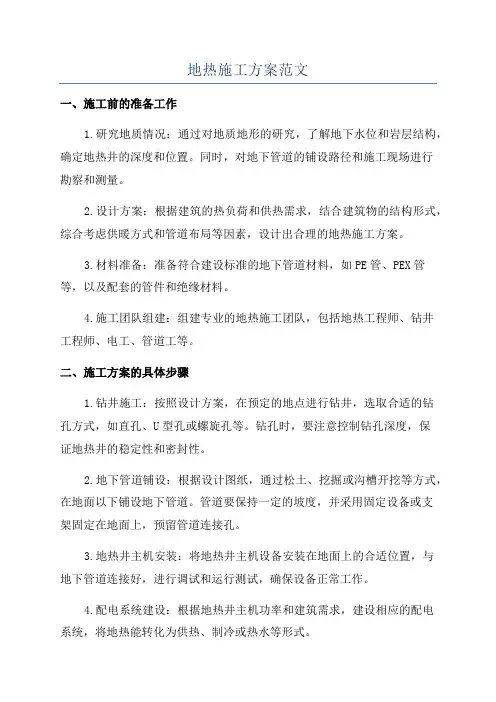

地热施工方案范文一、施工前的准备工作1.研究地质情况：通过对地质地形的研究，了解地下水位和岩层结构，确定地热井的深度和位置。

同时，对地下管道的铺设路径和施工现场进行勘察和测量。

2.设计方案：根据建筑的热负荷和供热需求，结合建筑物的结构形式，综合考虑供暖方式和管道布局等因素，设计出合理的地热施工方案。

3.材料准备：准备符合建设标准的地下管道材料，如PE管、PEX管等，以及配套的管件和绝缘材料。

4.施工团队组建：组建专业的地热施工团队，包括地热工程师、钻井工程师、电工、管道工等。

二、施工方案的具体步骤1.钻井施工：按照设计方案，在预定的地点进行钻井，选取合适的钻孔方式，如直孔、U型孔或螺旋孔等。

钻孔时，要注意控制钻孔深度，保证地热井的稳定性和密封性。

2.地下管道铺设：根据设计图纸，通过松土、挖掘或沟槽开挖等方式，在地面以下铺设地下管道。

管道要保持一定的坡度，并采用固定设备或支架固定在地面上，预留管道连接孔。

3.地热井主机安装：将地热井主机设备安装在地面上的合适位置，与地下管道连接好，进行调试和运行测试，确保设备正常工作。

4.配电系统建设：根据地热井主机功率和建筑需求，建设相应的配电系统，将地热能转化为供热、制冷或热水等形式。

三、施工后的检验和运行维护1.管道检验：对铺设的地下管道进行压力测试，确保没有漏水和破损等问题。

同时，对管道进行绝缘处理，减少能量损耗。

2.设备调试：对地热井主机进行调试，调整运行参数，确保设备运行平稳、高效。

3.运行监测：对地热供暖系统进行常态监测，收集温度、压力等数据，及时发现和处理问题。

4.运行维护：定期对地热供暖系统进行保养和维修，包括清洗管道、更换过滤器、检查故障等，以保持系统的正常运行。

地热施工方案的操作和细节会因为具体的建筑物和使用需求有所不同。

因此，在设计和施工过程中，要积极配合相关建筑专业人员，确保地热供暖系统的安全、可靠和高效。

另外，还要注重施工现场的环保措施，保护土壤和环境资源的安全。

1. 引言地热能作为一种可再生能源，近年来受到越来越多的关注。

地热井是地热能利用的关键环节，地热井的施工直接影响地热能的开采效果。

本文将详细介绍地热井的施工方案。

2. 地热井施工前的准备工作2.1 环境评估和地质调查在地热井施工之前，必须进行环境评估和地质调查。

环境评估包括对周边环境的影响评估，以及确定是否需要取得相关许可证。

地质调查是为了确定热储层的地质结构、岩性和渗透性等参数，以确保地热井的施工可行性。

2.2 设计方案制定在进行地热井施工之前，需要制定详细的设计方案。

设计方案应包括地热井的类型（如垂直井、水平井等），井深、井径、井壁材料、井筒固井等内容。

设计方案应根据地质调查和环境评估结果进行合理选择，以确保地热井的施工质量和效果。

3. 地热井施工过程3.1 钻井钻井是地热井施工的第一步。

钻井的目的是将钻杆沿井孔向下钻探，形成井筒。

钻井的方法可以选择机械钻井、回转钻井或定向钻井等。

钻井方式的选择应根据设计方案和地质条件进行合理选择。

3.2 钻井液钻井过程中使用钻井液来冷却钻头、提高钻进速度，并防止井壁塌方。

钻井液的选择应根据井深、井壁稳定性和井壁固井等要求进行合理选择。

常用的钻井液有清水、泥浆等。

3.3 井壁固井钻完井后，需要进行井壁固井。

井壁固井的目的是保持井孔的稳定，防止井壁塌方，同时也可提高井筒的强度和渗透性。

井壁固井材料通常选择水泥浆或其他专用固井材料。

3.4 热导管安装在地热井施工的最后阶段，需要安装热导管。

热导管是地热能传导的通道，将地热能从热储层传输到地面设备。

热导管的安装应注意良好的连接和密封，以确保地热能的高效传输。

4. 地热井施工质量控制4.1 施工过程监测在地热井施工过程中，应进行定期的施工过程监测。

监测内容包括钻井进度、钻井液性能、井孔直径和井壁稳定性等。

通过监测，可以及时发现问题并采取相应措施，确保施工质量。

4.2 施工质量检验地热井施工完成后，应进行施工质量检验。

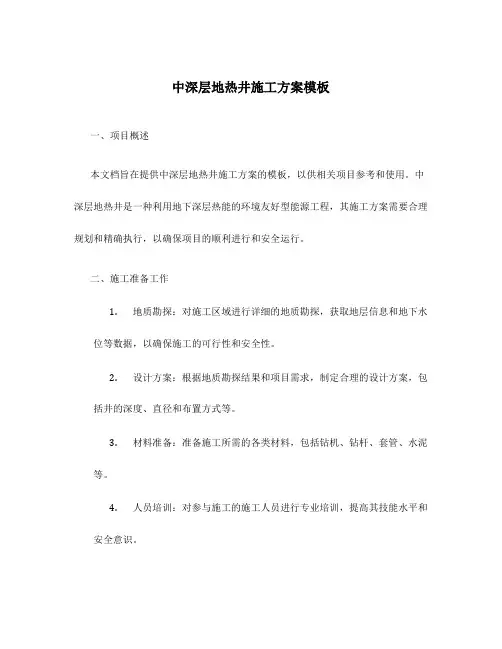

中深层地热井施工方案模板一、项目概述本文档旨在提供中深层地热井施工方案的模板，以供相关项目参考和使用。

中深层地热井是一种利用地下深层热能的环境友好型能源工程，其施工方案需要合理规划和精确执行，以确保项目的顺利进行和安全运行。

二、施工准备工作1.地质勘探：对施工区域进行详细的地质勘探，获取地层信息和地下水位等数据，以确保施工的可行性和安全性。

2.设计方案：根据地质勘探结果和项目需求，制定合理的设计方案，包括井的深度、直径和布置方式等。

3.材料准备：准备施工所需的各类材料，包括钻机、钻杆、套管、水泥等。

4.人员培训：对参与施工的施工人员进行专业培训，提高其技能水平和安全意识。

三、施工流程1.搭设钻井平台：根据设计方案，在施工区域搭设钻井平台并确保其稳固和安全。

2.钻孔：使用钻机和钻杆开始进行钻孔作业，根据设计要求控制钻孔的方向、深度和直径。

3.安装套管：在钻孔过程中，根据需要安装套管以保护井壁和加强井的稳定性。

4.井筒完善：完成钻孔后，对井筒进行清理和检查，确保其质量符合要求。

5.注水泥固井：在井筒内注入水泥，进行固井操作，保证井的完整性和稳定性。

6.安装井口设备：根据项目需要，安装井口设备，如井口阀门、压力表等。

7.试验和调试：进行井的试验和调试工作，包括水压试验和水位测试等，以检查井的性能和安全性。

8.完成井场整理：完成施工后，对井场进行整理和清理，保持环境整洁。

四、施工安全措施1.严格遵守施工现场管理规定，确保施工人员的人身安全。

2.使用合格的材料和设备，确保施工质量和安全性。

3.建立完善的施工安全制度，包括施工人员的安全培训、安全操作规程等。

4.在施工现场设置明显的警示标志，提醒人员注意安全。

5.加强对施工过程中可能存在的风险和隐患的管理和控制。

6.定期对施工设备和工具进行检查和维护，确保其正常运行和安全使用。

7.配备足够的消防设备和人员，做好火灾和事故的应急准备工作。

五、施工质量控制1.严格按照设计方案和相关规范进行施工，确保施工质量符合要求。

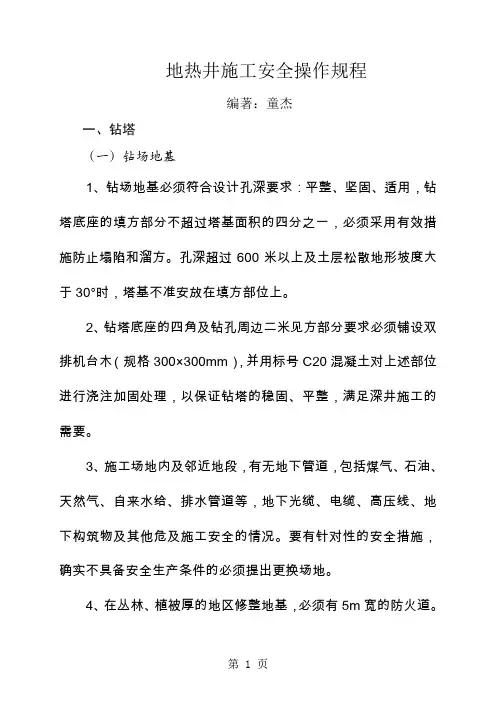

地热井施工安全操作规程编著：童杰一、钻塔（一）钻场地基1、钻场地基必须符合设计孔深要求：平整、坚固、适用，钻塔底座的填方部分不超过塔基面积的四分之一，必须采用有效措施防止塌陷和溜方。

孔深超过600米以上及土层松散地形坡度大于30°时，塔基不准安放在填方部位上。

2、钻塔底座的四角及钻孔周边二米见方部分要求必须铺设双排机台木（规格300×300mm），并用标号C20混凝土对上述部位进行浇注加固处理，以保证钻塔的稳固、平整，满足深井施工的需要。

3、施工场地内及邻近地段，有无地下管道，包括煤气、石油、天然气、自来水给、排水管道等，地下光缆、电缆、高压线、地下构筑物及其他危及施工安全的情况。

要有针对性的安全措施，确实不具备安全生产条件的必须提出更换场地。

4、在丛林、植被厚的地区修整地基，必须有5m宽的防火道。

（二）建、拆钻塔1、钻塔器材必须配套齐全，螺丝、螺帽、拉手等无缺损，无变形塔材，塔衣完好。

2、钻塔（包括绷绳）离高压线距离小于1kv的为4米，1-10kv 的为6米，35-110kv的为8米。

3、必须用直径12.5mm以上的钢丝绳做钻塔的绷绳，塔高18m以下的设4根，塔高18m以上的分两层设8根。

各绷绳的张力相等。

安装位置要求力对称（绷绳相互夹角相等），绷绳与水平面的夹角要小于45°，绷绳与桩用2个以上的同径绳卡连接，地锚深度应大于1.5m。

4、塔上工作台栏杆不低于1.2m，台板厚度不小于50mm。

18m以上钻塔必须有防护网，网眼不大于40mm。

5、建、拆钻塔工作应在机（班）长指挥下进行，工作人员必须戴安全帽，塔上作业必须系安全带，不准穿硬塑料底鞋，带钉子的鞋或赤脚，不准在建、拆钻塔的同时在塔下进行工作。

6、钻塔应安装稳固、周正，建、拆钻塔时，应严格检查钻塔构件、工具、绳索和挑杆的质量。

装塔时，台板必须安设牢固，各种螺丝与构件的规格要合乎要求并要装全、装牢，不准在台板上放任何东西。

地热钻井操作规程一、前言地热钻井作为一项复杂的工程活动，需要严谨的操作规程来确保安全、高效地完成钻井作业。

本操作规程旨在明确地热钻井的工作流程、安全措施以及各个环节的要求，以供操作人员参考并遵守。

本操作规程仅适用于地热钻井作业，非地热钻井作业的参考请谨慎使用。

二、作业前准备1. 编制操作计划：在开始钻井作业之前，需要编制详细的操作计划，包括钻井目标、井深、井眼直径、有关岩石地质特征等。

操作计划应根据实际情况进行适当的调整，并由相关人员进行审核和批准。

2. 安全分析：在操作计划编制的同时，需要进行安全分析，确定可能出现的危险及应对措施，以保障作业人员的安全。

3. 设备准备：进行地热钻井作业需要准备一系列的钻井设备，包括钻机、钻头、钻杆、钻柱等。

在使用前需要对设备进行检查和试验，确保其安全可靠。

三、钻井井口准备1. 修整井口：在开始钻井之前，需要对井口进行修整，清除可能妨碍钻井作业的障碍物，并确保井口平整。

2. 安装井口防护装置：在井口周围安装井口防护装置，包括井口防喷装置、围栏、安全标志等，以防止人员误入危险区域。

四、钻井作业1. 钻井排涌：在进行钻井作业前，需要进行排涌操作，以清除井眼内的水等液体，确保钻井顺利进行。

2. 钻头的下入：将合适的钻头下入井眼，并逐渐增加钻进速度，注意观察钻屑和循环液的情况，及时调整操作。

3. 钻进过程中的注意事项：在钻进过程中，需要注意切削力的控制，避免钻头卡钻和井眼塌陷等情况的发生。

同时，还需定期检查钻头的磨损情况，及时更换新的钻头。

4. 钻井过程中的测井：在钻进过程中，需进行测井操作，确定不同地层的参数和性质，以指导钻井作业的进展。

5. 井壁稳定：在钻井过程中，需要及时采取措施来稳定井壁，防止井壁塌陷、井眼偏斜等问题。

对于特殊情况，如遇到易涌流地层，可以采取封堵措施。

6. 钻井液管理：对钻井液需要进行严格的管理，包括密度的控制、循环液的过滤、污染物的处理等。

五、井下作业1. 钻井液循环：在钻井过程中，需要保持循环液的稳定，及时处理废弃物和污染物。

地热井施工流程地热井施工是利用地下热能进行能源开发的重要环节。

下面将介绍地热井施工的流程，以帮助读者更好地了解该过程。

一、前期准备在进行地热井施工之前，需要进行一系列的前期准备工作。

首先，需要进行地质勘探，确定地下热能资源的分布情况和储量。

其次，需要进行工程设计，确定井的位置、井的深度和井的直径等参数。

同时，还需要制定施工方案，包括施工方法、施工工艺和施工时间等。

二、井口准备在进行地热井施工之前，需要对井口进行准备工作。

首先，需要清理井口周围的杂物和障碍物，确保施工的顺利进行。

其次，需要搭建井口设施，包括井口平台、井口防护栏和井口围挡等。

同时，还需要安装井口设备，包括井口井架、井口井口和井口井盖等。

三、钻井施工钻井是地热井施工的核心环节。

首先，需要进行井眼定位，确定井眼的位置和方向。

然后，需要进行井眼扩大，使用钻机进行钻井作业。

在钻井过程中，需要不断地进行钻井液的循环，以冷却钻头和清除井底的岩屑。

同时，还需要进行岩心采集和地层测试，以获取地下岩层的信息。

四、井筒完井钻完井后，需要进行井筒完井工作。

首先，需要进行井眼套管，使用套管将井眼固定住，防止井眼塌陷。

然后，需要进行水泥固井，将水泥浆注入套管和井壁之间的空隙，形成固定的井筒结构。

最后，需要进行井口装置安装，包括井口阀门、井口计量设备和井口防喷装置等。

五、井口设备安装井筒完井后，需要进行井口设备的安装工作。

首先，需要安装井口泵，将地下热水抽到地面。

然后，需要安装井口换热器，将地下热水的热能传递给工业生产或供暖系统。

同时，还需要安装井口阀门和井口计量设备，以控制和监测地下热水的流量和温度。

六、试运行和调试井口设备安装完成后，需要进行试运行和调试工作。

首先，需要进行井口设备的试运行，检查设备的运行状态和性能。

然后，需要进行井口设备的调试，调整设备的参数和工作方式，以达到预期的效果。

同时，还需要进行系统的调试，包括井口设备和地下热水系统的配合运行。

七、正式运行试运行和调试完成后，地热井可以正式投入运行。

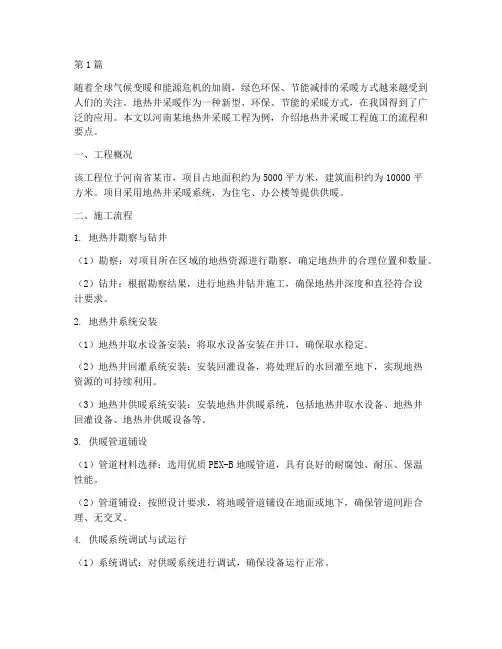

第1篇随着全球气候变暖和能源危机的加剧，绿色环保、节能减排的采暖方式越来越受到人们的关注。

地热井采暖作为一种新型、环保、节能的采暖方式，在我国得到了广泛的应用。

本文以河南某地热井采暖工程为例，介绍地热井采暖工程施工的流程和要点。

一、工程概况该工程位于河南省某市，项目占地面积约为5000平方米，建筑面积约为10000平方米。

项目采用地热井采暖系统，为住宅、办公楼等提供供暖。

二、施工流程1. 地热井勘察与钻井（1）勘察：对项目所在区域的地热资源进行勘察，确定地热井的合理位置和数量。

（2）钻井：根据勘察结果，进行地热井钻井施工，确保地热井深度和直径符合设计要求。

2. 地热井系统安装（1）地热井取水设备安装：将取水设备安装在井口，确保取水稳定。

（2）地热井回灌系统安装：安装回灌设备，将处理后的水回灌至地下，实现地热资源的可持续利用。

（3）地热井供暖系统安装：安装地热井供暖系统，包括地热井取水设备、地热井回灌设备、地热井供暖设备等。

3. 供暖管道铺设（1）管道材料选择：选用优质PEX-B地暖管道，具有良好的耐腐蚀、耐压、保温性能。

（2）管道铺设：按照设计要求，将地暖管道铺设在地面或地下，确保管道间距合理、无交叉。

4. 供暖系统调试与试运行（1）系统调试：对供暖系统进行调试，确保设备运行正常。

（2）试运行：进行供暖系统试运行，检查供暖效果，调整供暖参数。

5. 工程验收与交付（1）工程验收：对工程进行验收，确保工程符合设计要求和质量标准。

（2）交付使用：工程验收合格后，交付用户使用。

三、施工要点1. 钻井质量：确保地热井钻井质量，避免出现漏水、坍塌等问题。

2. 地热井取水设备安装：取水设备安装要牢固，确保取水稳定。

3. 供暖管道铺设：管道铺设要平整、无交叉，确保供暖效果。

4. 供暖系统调试：调试过程中，要确保设备运行正常，供暖效果达到预期。

5. 工程验收：验收过程中，要严格按照设计要求和质量标准进行，确保工程合格。
