隧道仰拱施工技术交底完整版

一、交底目的为确保隧道仰拱支护施工安全、高效、优质，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。

二、交底内容1. 施工现场环境及安全注意事项（1）施工前应熟悉施工现场环境，了解周边地形、地质条件及地下管线情况。

（2）施工过程中，应保持施工现场整洁、有序，防止材料、工具等坠落伤人。

（3）施工现场应设置明显的警示标志，提醒施工人员注意安全。

2. 仰拱支护施工技术要求（1）根据设计要求，选择合适的仰拱支护形式，如锚杆、喷射混凝土、钢筋网、钢架等。

（2）仰拱开挖前，应对围岩进行评估，根据围岩级别确定支护参数。

（3）仰拱开挖应采用半幅开挖，一次开挖长度控制在3-5米。

（4）仰拱开挖过程中，应严格控制超挖，严禁欠挖。

（5）仰拱初期支护施工时，应确保钢筋绑扎牢固，焊接质量符合要求。

（6）仰拱模筑混凝土施工应严格按照施工方案进行，保证混凝土强度和耐久性。

3. 安全防护措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工现场应设置安全通道，确保人员、车辆畅通。

（3）施工机械操作人员必须经过专业培训，持证上岗。

（4）施工过程中，应定期检查施工设备，确保设备安全可靠。

（5）施工结束后，应及时清理现场，防止施工垃圾、工具等造成安全事故。

4. 应急预案（1）发生坍塌、火灾等紧急情况时，应立即启动应急预案，组织人员疏散。

（2）施工现场应配备必要的安全防护设施和应急救援器材。

（3）施工人员应熟悉应急预案，提高应对突发事件的能力。

三、交底要求1. 施工单位应组织施工人员进行安全技术交底，确保每位施工人员了解和掌握施工安全要求。

2. 施工人员应认真听取安全技术交底，提高安全意识，自觉遵守安全操作规程。

3. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全素质。

4. 施工单位应加强施工现场安全管理，确保施工安全。

四、交底时间及地点本次安全技术交底时间为：____年____月____日，地点：____。

隧道仰拱施工安全技术交底一、概述本文档旨在对隧道仰拱施工中的安全技术进行详细介绍和交底。

隧道仰拱施工作为隧道施工的重要环节，安全性至关重要。

通过本文档的阐述，参与施工的人员能够了解仰拱施工的安全措施和操作要点，提高施工安全性，降低事故发生风险。

二、施工前的准备工作2.1 施工区域准备在进行隧道仰拱施工前，需要对施工区域进行充分准备。

包括但不限于以下内容：•清理施工现场，确保没有杂物和障碍物；•检查施工区域的地基情况，确保地基稳定；•确定施工现场的安全出口和疏散通道；•配备必要的施工设备和工具；•检查通风和排水系统的正常运行。

2.2 安全防护设施的搭建为了保证施工人员的安全，需要在施工区域搭建必要的安全防护设施。

具体包括但不限于以下方面：•搭建安全围栏，划定施工区域范围；•安装警示牌和标志，提醒人员注意安全；•设置安全警戒线，防止未授权人员进入施工区域；•配备统一的个人防护用品，如安全帽、防护眼镜、耳塞、防尘口罩等；•提供紧急救援设备和急救药品。

2.3 施工人员培训和交底在隧道仰拱施工前，必须对参与施工的人员进行必要的培训和交底，以确保他们具备足够的技术和安全意识。

培训内容应包括但不限于以下方面：•掌握仰拱施工的基本原理和操作流程；•熟悉施工现场的安全规定和操作规程；•学习灭火和急救等基本的应急处理措施；•强化高空作业安全意识和技能。

三、仰拱施工的安全措施3.1 高空作业安全仰拱施工通常需要在较高的高度进行，因此高空作业安全是重中之重。

要确保高空作业的安全，需要采取以下措施：•搭设稳固可靠的脚手架和工作平台，确保施工人员的稳定工作环境；•严格执行高空作业安全规定，如佩戴安全带，确保人员的身体安全；•定期检查和维护脚手架和工作平台，及时消除安全隐患；•加强高空作业人员的培训，提高其高空作业技能和安全意识。

3.2 环境安全管理仰拱施工涉及到地下环境和施工材料的使用，因此环境安全管理至关重要。

为保障环境安全，应采取以下措施：•合理利用施工材料，减少对环境的污染；•做好施工材料的储存和管理，防止火灾和爆炸等意外事件；•严格遵守环境保护法规，防止对地下水源和土壤的污染。

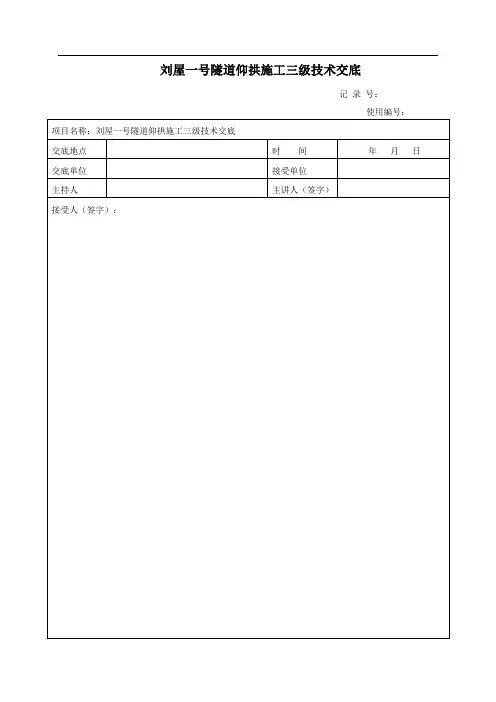

刘屋一号隧道仰拱施工三级技术交底记录号：使用编号：1、施工程序施工准备→测量放线→基底清理→仰拱钢筋安装→安装仰拱模板→防排水施工→浇筑仰拱混凝土→浇筑仰拱填充→拆除仰拱模板→混凝土养护。

2、工艺流程施工工艺流程见下图。

仰拱、仰拱填充施工工艺流程图3、施工方法3.1施工准备（1）工装装备：移动式仰拱栈桥全长28米，浇筑平台段12米；仰拱移动式模板全长12m。

（2）材料准备：1）中埋式普通橡胶止水带：S型规格尺寸400×10mm（宽×厚），用于环向施工缝；2）中埋式普通橡胶止水带：B型规格尺寸400×10×15mm（宽×厚×半径），用于环向变形缝；3）中埋式普通钢边止水带：规格尺寸400×10mm（宽×厚），用于纵向施工缝；4）背贴式普通橡胶止水带：规格尺寸400mm×10×40mm（宽×厚×凸高），用于环纵施工缝、变形缝；5）聚疏密封胶：SGJL-851M型新型防水聚疏密封胶，密度1.5～1.7g/cm³，颜色接近砼，用于粘接止水带；6）变形缝处仰拱衬砌内设置 50双层抗剪钢筋，钢筋环向间距50cm，变形缝采用沥青木丝板塞缝；7）仰拱衬砌砼C35、填充砼C20、钢筋；（3）现场准备：1）仰拱施工前，将隧底虚碴、杂物、泥浆、积水等清除干净，并用高压风将隧底吹洗干净，施工前先复核仰拱断面尺寸，不允许出现欠挖，超挖应采用C25喷射混凝土回填。

2）测量放样：隧道边墙每隔5米施放测量控制点（法线和高程），作为仰拱开挖及混凝土施工控制点。

（4）技术准备1）本隧道根据设计图纸仰拱填充考虑预留45cm二次浇筑，进行施工放样。

2）本隧道洞身共涉及3种围岩等级，分别为Ⅳa、Ⅲa、Ⅴc。

其中Ⅴc围岩636m，里程为DK151+984-DK152+120，DK152+600-DK153+100；Ⅳa围岩240m，里程为DK152+120-DK152+260,DK152+500-DK152+600；Ⅲa围岩240米，里程为DK152+260-500。

编号：AQ-GL-04916( 安全管理)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑隧道仰拱施工安全技术交底Safety technical disclosure of tunnel invert construction隧道仰拱施工安全技术交底备注：企业安全管理的目的就是提高生产，而同时又不造成安全事故。

一个出过安全事故的企业，不管在劳动者还是消费者的心中都是没有可信度的。

所以只有加强企业的安全管理，才能树立良好的企业形象，从而赢得市场。

一、仰拱开挖时现场要有指挥人员。

二、仰拱开挖完毕，栈桥两端放在平整、坚实的地方，不得倾斜及晃动现象。

三、绑钢筋和出渣交叉作业时，栈桥旁要有专人指挥。

四、使用弯筋机应注意事项：1、机械安装必须注意机身应安全接地，电源不允许直接接在按钮上，应另装铁壳开关控制电源。

2、使用前检查机件是否齐全，所选的动齿轮是否和所弯钢筋直径机转速符合。

牙轮啮合间隙是否适当。

固定铁锲是否紧密牢固。

以及检查转盘转向是否和倒顺开关方向一致。

并按规定加注润滑油脂。

检查电气设备绝缘接地线有无破损、松动。

并经过试运转，认为合格方可操作。

3、操作时应将钢筋需弯的一头安稳在转盘固定镢头的间隙内，另一端紧靠机身固定镢头，用一手压紧，必须注意机身镢头确实安在档住钢筋的一侧，方可开动机器。

4、更换转盘上的固定镢头，应在运转停止后再更换。

5、严禁弯曲超过机械名牌规定直径的钢筋和吊装起重索具用的吊钩。

如弯曲未经冷拉或带有锈皮的钢筋，必须带好防护镜。

弯曲低合金钢等非普通钢筋时，应按机械名牌规定换算最大限制直径。

6、变速齿轮的安装应按下列规定：（1）、直径在18毫米以下的普通钢筋可以安装快速齿轮。

（2）、直径在18～24毫米时可用中速齿轮。

（3）、直径在25毫米以上必须使用慢速齿轮。

工程名称交底项目隧道工程仰拱钢筋技术交底单位交底日期工程部一、交底内容隧道仰拱钢筋施工技术交底。

二、技术参数项目1、主筋规格、间距2、纵向连接筋规格、间距3、箍筋规格、间距4、上下层主筋间距5、仰拱钢筋下料长度三、仰拱钢筋骨架的绑扎1、钢筋骨架交叉点的绑扎：两行钢筋交叉点应每点扎牢，绑扎时注意相邻绑扎点的扎丝扣要成八字形绑扎(左右扣绑扎) ，绑扎后每隔一根相互成梅花式进行点焊。

2、定位钢筋的安装：底层钢筋绑扎前先安装定位钢筋,定位钢筋可采用Φ22 钢筋，定位钢筋每 2m 安装 1 道，定位钢筋可用短钢筋焊接在初支仰拱工字钢钢架上，定位钢筋安装一定要保证钢筋的5cm 保护层厚度.在钢筋超出混凝土面处，左右各曾设 1 道定位钢筋。

3、底层钢筋的安装:定位钢筋安装后，根据钢筋间距每 20cm 用粉笔定点，主筋安装时每次均必须安装在定位点处，钢筋安装时，注意相邻钢筋尾部必须错开 35d 距离。

主筋安装后，在主筋上用粉笔定点(纵向钢筋) ,每 5 根钢筋定点 1 次,定点后,安装纵向钢筋，钢筋安装要保证与定位点重合。

地层钢筋上料完毕后,对每个交叉点进行绑扎，钢筋绑扎要求按第一条执行.钢筋绑扎完毕后，安装混凝土垫块,垫块安装每平方米 4 个，梅花形布置，垫块与钢筋用扎丝进行绑扎。

4、上层钢筋的安装：底层钢筋绑扎完毕后，安装上层钢筋的定位钢筋，定位钢筋也是每 2m 安装 1 道，在钢筋超出混凝土面处，左右各增设 1 道定位钢筋.定位钢筋安装后，用粉笔在钢筋上定点，操作方法及钢筋绑扎方法同第 3 条.钢筋绑扎要注意：在底层钢筋安装时，纵向钢筋在环向钢筋上面；在上层钢筋安装时纵向钢筋在环向钢筋下面，即纵向钢筋在两层环向钢筋的里面。

5、钢筋的绑扎：上、下层钢筋安装完毕后，进行箍筋绑扎，在每个交叉点处均要安装箍筋，箍筋要勾在主筋上，箍筋与上下层钢筋连接处必须每点进行绑扎或点焊牢固，注意 1800 弯钩的箍筋弯钩要朝向一边。

一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 监理单位：____________________5. 设计单位：____________________二、仰拱施工安全风险及预防措施1. 风险一：开挖过程中坍塌事故预防措施：（1）严格执行开挖方案，确保开挖顺序、范围、深度符合设计要求；（2）加强地质勘察，掌握围岩稳定情况；（3）开挖前进行锚杆、锚索施工，提高围岩稳定性；（4）加强监控量测，发现异常情况立即停止施工，及时采取应急措施。

2. 风险二：仰拱施工过程中发生安全事故预防措施：（1）加强施工人员安全教育，提高安全意识；（2）严格执行施工方案，确保施工顺序、工艺、操作符合要求；（3）加强施工设备检查、维护，确保设备安全运行；（4）施工现场设置安全警示标志，确保施工区域安全。

3. 风险三：仰拱施工过程中发生环境污染事故预防措施：（1）严格按照国家环保法规进行施工，减少施工过程中对环境的影响；（2）施工过程中产生的废弃物、废水、废气等及时处理，防止污染；（3）加强施工现场管理，确保施工区域整洁、有序。

三、施工人员安全要求1. 施工人员必须佩戴安全帽、安全带等个人防护用品；2. 施工人员必须遵守施工现场各项安全规定，不得违章作业；3. 施工人员应熟悉施工图纸、施工方案，掌握施工工艺、操作规程；4. 施工人员应积极参加安全教育培训，提高安全技能。

四、施工机械安全要求1. 施工机械必须符合国家相关标准，确保安全可靠；2. 施工机械操作人员必须取得相应操作资格证书，熟悉机械性能、操作规程；3. 施工机械应定期检查、维护，确保机械状态良好；4. 施工现场应设置安全警示标志，确保施工机械安全运行。

五、施工环境安全要求1. 施工现场应保持整洁、有序，确保施工环境安全；2. 施工现场应设置安全通道、警示标志，确保人员、设备安全通行；3. 施工现场应加强排水、防滑措施，确保施工环境安全；4. 施工现场应设置临时用电设施，确保用电安全。

隧道仰拱施工安全技术交底1. 引言本文档旨在对隧道仰拱施工安全技术进行详细交底，确保施工人员对仰拱施工过程中的安全要求和注意事项有全面的了解。

隧道仰拱施工是隧道工程中的重要环节，关系到施工质量和人员安全，因此必须严格按照相关规范和要求进行操作，并加强安全意识和技能培训。

2. 施工前的准备工作在进行隧道仰拱施工之前，必须进行充分的准备工作，以确保施工的安全性和质量达到要求。

2.1 施工准备•确保施工人员具备相应的施工资质和证书；•调查研究工程地质情况，制定详细的施工方案；•准备好所需的施工材料和设备，并进行检查和试验。

2.2 危险源辨识和风险评估对施工过程中的危险源进行辨识和评估，确定可能存在的风险，并制定相应的防范措施。

2.3 安全培训对施工人员进行安全培训，包括仰拱施工的操作要点、安全注意事项和紧急救援措施等内容，确保每个人都具备相应的安全技能和知识。

3. 仰拱施工过程中的安全要求和注意事项3.1 仰拱材料的检查和验收在使用仰拱材料之前，必须进行严格的检查和验收，确保材料的质量符合要求，并注意材料存放的安全。

3.2 仰拱施工作业面的检查和维护施工作业面必须保持整洁有序，清除杂物和积水，保证施工环境的安全和卫生。

3.3 安全防护设施的设置在仰拱施工现场必须设置必要的安全防护设施，如警示标志、防护网、警示灯等，以提醒和保护施工人员和过往车辆。

3.4 施工期间的监控和检测对施工过程中的各项参数进行监控和检测，确保施工的安全和质量，并及时采取相应的措施进行调整和修正。

3.5 应急预案和救援措施制定完善的应急预案和救援措施，确保在发生紧急情况时能够迅速、有效地进行救援和处理，保障施工人员的安全。

4. 事故案例分析和安全经验总结通过对一些隧道仰拱施工事故案例的分析，总结出施工过程中需要注意的安全重点和易发生的危险行为，以及避免事故发生的经验和对策。

5. 引用资料•《隧道工程施工安全技术规程》•《隧道工程施工质量验收规范》•《隧道工程施工防治地下水技术规程》以上是关于隧道仰拱施工安全技术交底的文档，希望能够对施工人员在进行仰拱施工时的安全要求和注意事项有所帮助。

一、交底目的为确保隧道仰拱支护施工安全，提高施工质量，明确施工过程中各项安全措施和技术要求，特进行本次安全技术交底。

二、交底对象全体隧道仰拱支护施工人员、现场管理人员及监理人员。

三、交底内容1. 施工准备- 人员配备：明确各工种人员数量、职责及技能要求。

- 材料设备：检查施工所需材料、设备是否齐全，符合规范要求。

- 施工方案：详细说明施工工艺、步骤、质量要求及安全措施。

2. 施工工艺及要点- 开挖：按照开挖方案进行，控制超挖，严禁欠挖。

采用半幅开挖，一次开挖长度3米。

- 初期支护：安设仰拱拱架，采用I20b工字钢，确保拱架稳定性。

- 模筑混凝土：仰拱混凝土应立外模，整体浇筑，一次成型。

填充混凝土应在仰拱混凝土终凝后浇筑。

- 防水处理：做好仰拱、填充层及底板混凝土的防水处理，确保结构防水性能。

3. 安全措施- 人员安全：加强安全教育，提高安全意识。

施工人员必须佩戴安全帽、安全带等个人防护用品。

- 机械安全：确保施工机械正常运转，定期检查维护，防止机械故障。

- 施工环境：保持施工现场整洁，通风良好，防止中毒、窒息等事故发生。

- 防火措施：施工现场严禁烟火，配备消防器材，确保火灾发生时能及时扑灭。

4. 应急预案- 针对可能出现的意外情况，制定应急预案，确保施工人员生命财产安全。

- 应急预案应包括：人员疏散、救援措施、医疗救护等内容。

四、注意事项1. 施工过程中，严格执行安全技术交底内容，确保施工安全。

2. 施工人员应熟悉施工工艺、操作规程及安全措施，提高自身安全意识。

3. 现场管理人员应加强对施工过程的监督检查，发现问题及时整改。

4. 监理人员应严格按照规范要求，对施工质量进行监督检查。

五、交底记录1. 交底时间：____年__月__日2. 交底地点：____3. 交底人：____4. 接收人：____六、附则本安全技术交底自发布之日起执行，如有未尽事宜，由施工方、监理方共同协商解决。

七、签字确认施工方代表：________监理方代表：________日期：____年__月__日。

ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01隧道二衬钢筋布置5.2.1钢筋连接⑴拱墙环向主钢筋采用双面焊接方式连接，焊接长度不不不小于5d，仰拱环向主筋和纵向施工缝环向主筋采用单面焊接方式连接，焊接长度不不不小于10d。

钢筋搭接焊焊缝高度h≥0.3d,焊缝宽ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01技术交底书ZT1102JL13-05单位：中铁十一局集团有限企业格巧高速公路项目经理部二工区编号：GQ-SD-170403-01。

一、交底目的为确保隧道仰拱施工过程中的安全，预防事故发生，提高施工人员的安全意识，现将隧道仰拱安全技术措施进行交底。

二、施工背景隧道仰拱施工是隧道施工的重要环节，关系到隧道结构的稳定性和安全性。

为确保施工顺利进行，以下为隧道仰拱施工安全技术措施交底。

三、安全技术措施1. 人员培训与教育（1）对施工人员进行隧道仰拱施工安全操作规程培训，确保每位施工人员掌握安全操作技能。

（2）对新进场人员进行安全知识教育和考核，合格后方可上岗。

2. 施工现场管理（1）施工前，对施工现场进行安全检查，确保现场安全设施完善，无安全隐患。

（2）施工现场设置安全警示标志，提醒施工人员注意安全。

3. 施工机械设备（1）确保施工机械设备完好，定期进行维护保养。

（2）使用符合国家标准的施工机械设备，并配备必要的安全防护装置。

4. 施工工艺与操作（1）仰拱施工前，应根据围岩条件、地质情况和设计要求，制定合理的施工方案。

（2）仰拱开挖过程中，采用半断面开挖，严格控制超挖和欠挖。

（3）仰拱初期支护采用钢架、钢筋网、喷射混凝土等材料，确保支护结构稳定。

（4）仰拱模筑混凝土施工，采用整体浇筑，一次成型，确保混凝土质量。

5. 防水措施（1）仰拱施工过程中，做好防水处理，防止地下水渗漏。

（2）仰拱施工完成后，进行防水检测，确保防水效果。

6. 施工安全防护（1）施工人员必须佩戴安全帽、安全带等防护用品。

（2）施工现场设置安全通道，确保施工人员安全通行。

（3）施工过程中，注意高空作业安全，防止坠落事故。

7. 应急处理（1）施工现场配备必要的安全防护用品和应急物资。

（2）发生安全事故时，立即启动应急预案，及时组织救援。

四、交底要求1. 施工单位应将本交底内容作为施工过程中的重要依据，严格执行。

2. 施工人员应认真学习并掌握安全技术措施，提高安全意识。

3. 施工现场管理人员应加强对施工过程的监督检查，确保安全措施落实到位。

4. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全素质。

根据《复测成果书》，在洞口进行投点，为仰拱施工确定导线点。

b按设计尺寸及位置，现场放样出仰拱开挖轮廓线。

C坚持监控量测，及时分析量测数据，并反馈至现场指导施工。

四、仰拱施工工艺、方法及技术措施4、1施工工艺4.24.3仰拱开挖仰拱施工前根据设计支护类型、断面尺寸进行开挖，仰拱开挖断面必须满足设计尺寸。

开挖前测量放线，在隧道两侧边墙每隔3m施放测量控制点，作为仰拱开挖及混凝土施工控制点，开挖方式采用钻爆法开挖，人工风镐配合，一次开挖成型，并严格控制下钻角度和超挖、局部欠挖，在捡底时用机械凿除或松动爆破处理，仰拱开挖预留IOCm人工清底，隧底高程，曲率符合设计要求。

出喳采用挖掘机、自卸汽车等进行，初支施作混凝土前必须将隧底清除干净，不能存在虚磴、淤泥、积水或杂物，采用高压风吹干净，IV、V级围岩每次开挖不得大于3m。

厥国岩触开挖福图靴:Cm2、初期支护仰拱开挖后及时支护并尽早与拱墙初期支护系统封闭成环。

V级围岩仰拱开挖完成,喷射C25混凝土IOCm厚，拱脚处喷射密实，严禁钢拱架拱脚处悬空。

4.4、仰拱钢筋仰拱设计无结构钢筋时，按要求混凝土施工缝设置接茬钢筋，接茬钢筋设置应满足以下要求：钢筋直径应大于HRB400<M6钢筋，纵向间距20Cnb按梅花形布置，钢筋埋入深度和露出长度均不应小于钢筋直径的15倍。

V级围岩仰拱钢筋施工需露出小边墙1.5m和0.5m,保证同一截面钢筋接头数量不超过50%拱部o和边墙的钢筋连接应采用机械套筒连接，不允许采用焊接。

钢筋安装时先在初支面凿出的钢架上焊接架立筋，长度为两层的钢筋的长度，边墙部位焊接水平向的架立筋，并用喷漆在每个架立筋上标定好主筋焊接位置，先绑扎外层钢筋，再绑扎内层，最后按设计要求绑扎腹筋。

4.54.64.74.8仰拱防水工程隧道初期支护与二次衬砌之间铺设EVA防水板，背衬无纺布。

仰拱环向施工缝采用中埋式橡胶止水带，纵向施工缝采用中埋式钢边橡胶止水带+遇水膨胀橡胶止水条。

施工技术交底书编号：工程名称 雾布冲隧道 部位工序名称仰拱施工交底日期2011年 3月2 日一、施工要求仰拱距掌子面40米，采用一半幅开挖，一次开挖长度3米。

二、施工步骤及方法1、仰拱施工顺序如下：Ⅰ仰拱开挖 →Ⅱ仰拱立拱架和初期支护→Ⅲ钢筋绑扎→Ⅳ关模→Ⅴ仰拱衬砌砼灌注→Ⅵ仰拱填充砼灌注→Ⅶ混凝土养护。

2、施工方法 (1)测量放线测量组将控制标高及中线测定标记于边墙初期支护上，水平控制采用倒三角形标记，放样标高高出铺底面1.6m ，以便施工控制及日后检查。

中线标记标定在水平控制点上的横线上，给施工作业队做好交底，注出至各部位的尺寸。

开挖掌子面已施工完成仰拱铺底砼段过轨梁4～6m 0.5～1m 50～70m挡头模板仰拱铺底施工纵面图(2)仰拱开挖每循环开挖长度3m ，采用半边开挖半边通车，仰拱采用弱爆破辅以挖掘机开挖，装载机装碴，开挖尺寸见附图，控制超挖，严禁欠挖。

作业人员根据技术交底及测量放线资料进行开挖，作业时，需根据测量放线点位穿线检查底板开挖尺寸。

如下图：505031.76105.85105.85139.97316.07317316.07313.26308.58313.26301.99308.58293.47282.99270.485050505050505050505050505050505050505050255.91239.18217.76186.05301.99293.47282.99270.48255.91239.18217.76186.05139.97105.85105.8531.76505050505050附注：内轨顶标高到仰拱底标高的深度，本图尺寸以厘米计仰拱开挖断面图(3)仰拱初支施工○1安设仰拱拱架:仰拱开挖、安设过轨梁完成后，进行拱架安设，拱架采用I20b 工字钢加工，纵向间距与上部拱架相同，与下台阶拱架采用法兰盘进行联接，使拱架封闭成环，纵向连接钢筋采用φ22钢筋，环向间距1.0m 。

隧道仰拱施工技术交底一、施工准备1、施工前，应将隧底虚渣、杂物、泥浆、积水等清除干净，并用高压风将隧底吹洗干净，超挖应采用同等级混凝土回填。

2、仰拱的整体浇筑应采用防干扰作业栈桥等架空设施，以保证作业空间和新浇筑混凝土结构不受损坏。

3、隧底开挖后应及时对隧底进行喷混支护，仰拱或底板混凝土应整体浇筑，一次成形，严禁半幅施工。

且仰拱混凝土与仰拱填充混凝土分开浇筑。

严禁仰拱与填充混凝土一次浇筑。

4、熟悉仰拱配筋图及仰拱及仰拱填充施工工艺。

二、施工工艺开挖前先将仰拱位置测放出来，然后沿开挖线采用挖机开挖或爆破的方法进行施作，开挖过程中应及时测放隧底高程，防止开挖深度不够。

开挖完成后，对图纸设计为全环钢架的围岩施工段，及时安装仰拱钢架并喷混支护。

（二）钢筋施工开挖完成后，根据测量放线的位置布置仰拱钢筋，钢筋施工要求如下：1、钢筋接头的布置应符合规定要求。

2、钢筋的交叉点应用铁丝绑扎结实，必要时，亦可用点焊焊牢。

3、除设计有特殊规定者外，箍筋应与主筋垂直。

4、钢筋绑扎必须保证各种钢筋的保护层厚度。

5、仰拱左右端头关模时，必须把钢筋留出接头。

（三）混凝土施工1、浇筑混凝土前，应对支架、模板、钢筋和预埋件进行检查，并做好记录，符合设计要求后方可浇筑。

模板内的杂物、积水和钢筋上的污垢须清理干净。

模板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。

浇筑混凝土前，应检查混凝土的均匀性和坍落度。

2、自高处向模板内倾卸混凝土时，为防止混凝土离析，从高处直接倾卸时，其自由倾落高度不宜超过2m，不发生离析为准；当倾落高度超过2m时，应通过串筒、溜管或振动溜管等设施下落。

混凝土堆积高度不得超过lm.3、混凝土按一定厚度、顺序和方向分层浇筑，在下层混凝土初凝或能重塑前浇筑完成上层混凝土。

在倾斜面上浇筑混凝土时，应从低处开始逐层扩展升高，保持水平分层。

混凝土分层浇筑厚度根据捣实方法确定，使用插入式振动器浇筑厚度不大于30cm，用表面振动器浇筑层厚度25cm，人工捣实浇筑层厚度不大于15cm。

地道仰拱施工技术交底一、施工准备1、施工前，应将隧底虚渣、杂物、泥浆、积水等除去干净，并用高压风将隧底吹洗干净，超挖应采用相同级混凝土回填。

2、仰拱的整体浇筑应采用防搅乱作业栈桥等架空设施，以保证作业空间和新浇筑混凝土结构不受损坏。

3、隧底开挖后应及时对隧底进行喷混支护，仰拱或底板混凝土应整体浇筑，一次成形，严禁半幅施工。

且仰拱混凝土与仰拱填充混凝土分开浇筑。

严禁仰拱与填充混凝土一次浇筑。

4、熟悉仰拱配筋图及仰拱及仰拱填充施工工艺。

二、施工工艺仰拱开挖测量放样仰拱喷混支护绑扎钢筋钢筋弯制加工拌制 C35 砼关挡头模板安设橡胶止水带、预备埋管件铺筑 C35 砼仰拱（一）仰拱开挖开挖前先将仰拱地址测放出来，此后沿开挖线采用挖机开挖或爆破的方法进行施作，开挖过程中应及时测放隧底高程，防范开挖深度不够。

开挖达成后，对图纸设计为全环钢架的围岩施工段，及时安装仰拱钢架并喷混支护。

（二）钢筋施工开挖达成后，依照测量放线的地址部署仰拱钢筋，钢筋施工要求以下：1、钢筋接头的部署应吻合规定要求。

2、钢筋的交织点应用铁丝绑扎结实，必要时，亦可用点焊焊牢。

3、除设计有特别规定者外，箍筋应与主筋垂直。

4、钢筋绑扎必定保证各种钢筋的保护层厚度。

5、仰拱左右端头关模时，必定把钢筋留出接头。

（三）混凝土施工1、浇筑混凝土前，对付支架、模板、钢筋和预埋件进行检查，并做好记录，吻合设计要求后方可浇筑。

模板内的杂物、积水和钢筋上的污垢须清理干净。

模板如有缝隙，应填塞严实，模板内面应涂刷脱模剂。

浇筑混凝土前，应检查混凝土的均匀性和坍落度。

2、自高处向模板内倾卸混凝土时，为防范混凝土离析，从高处直接倾卸时，其自由倾落高度不宜高出 2m，不发生离析为准；当倾落高度高出 2m 时，应经过串筒、溜管或振动溜管等设施下落。

混凝土积聚高度不得高出 lm.3、混凝土按必然厚度、序次和方向分层浇筑，在基层混凝土初凝或能重塑前浇筑达成上层混凝土。

在倾斜面上浇筑混凝土时，应从低处开始逐层扩展高升，保持水均分层。
