隧道拱架安装作业安全技术交底

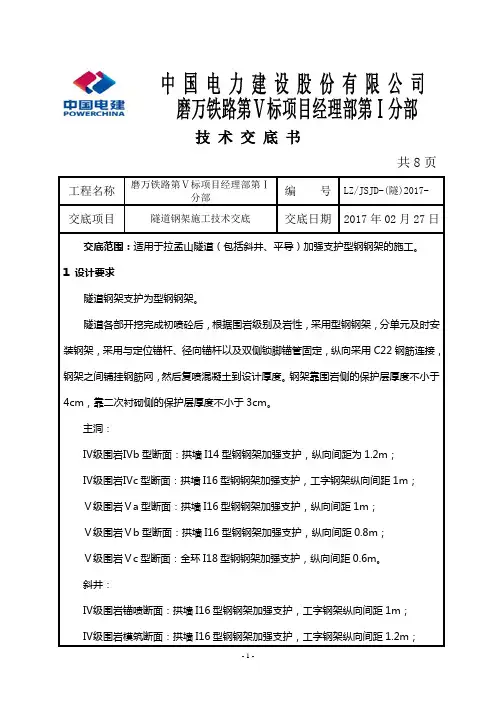

技术交底书共8页编号LZ/JSJD-(隧)2017-工程名称磨万铁路第Ⅴ标项目经理部第Ⅰ分部交底项目隧道钢架施工技术交底交底日期2017年02月27日交底范围：适用于拉孟山隧道（包括斜井、平导）加强支护型钢钢架的施工。

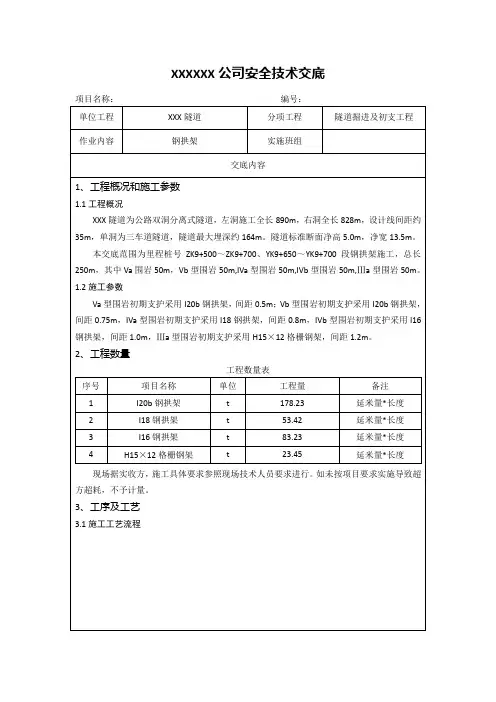

1 设计要求隧道钢架支护为型钢钢架。

隧道各部开挖完成初喷砼后，根据围岩级别及岩性，采用型钢钢架，分单元及时安装钢架，采用与定位锚杆、径向锚杆以及双侧锁脚锚管固定，纵向采用C22钢筋连接，钢架之间铺挂钢筋网，然后复喷混凝土到设计厚度。

钢架靠围岩侧的保护层厚度不小于4cm，靠二次衬砌侧的保护层厚度不小于3cm。

主洞：Ⅳ级围岩Ⅳb型断面：拱墙I14型钢钢架加强支护，纵向间距为1.2m；Ⅳ级围岩Ⅳc型断面：拱墙I16型钢钢架加强支护，工字钢架纵向间距1m；Ⅴ级围岩Ⅴa型断面：拱墙I16型钢钢架加强支护，纵向间距1m；Ⅴ级围岩Ⅴb型断面：拱墙I16型钢钢架加强支护，纵向间距0.8m；Ⅴ级围岩Ⅴc型断面：全环I18型钢钢架加强支护，纵向间距0.6m。

斜井：Ⅳ级围岩锚喷断面：拱墙I16型钢钢架加强支护，工字钢架纵向间距1m；Ⅳ级围岩模筑断面：拱墙I16型钢钢架加强支护，工字钢架纵向间距1.2m；3.1 钢架加工钢架按设计要求在综合加工厂分单元加工成型，运输至洞内进行拼装。

在加工场地内现场绘制1：1的大样，严格放样尺寸。

型钢钢架制作由现场技术干部负责交底，各工程部技术负责人负责审核。

要求所进工字钢必须符合要求，符合设计强度，钢架弯曲采用冷弯机弯制，加工钢架周边拼装允许偏差±3cm；平面翘曲应小于2cm，保证钢架架立的垂直度，对不符合要求的钢架不得用于正洞施工。

各分节连接板采用δ14或16mm钢板，连接板与型钢焊成一体，要求双面焊，焊缝饱满，保证焊接质量。

节与节间法兰盘螺栓形式连接。

钢架加工完成后分类编号存放。

加工完的拱架要按现场的放样试拼，质检人员负责验收。

3.2 钢架安装钢架安装在掌子面开挖初喷完成后立即进行。

隧道施工作业安全技术交底
1. 背景
隧道施工作业是一项高风险的任务，因此必须严格遵守相关的安全技术要求和操作规程。

本文档旨在对隧道施工作业的安全技术进行交底，确保施工人员的安全意识和操作技能达到最佳水平，从而减少事故发生的可能性。

2. 安全技术交底内容
2.1 隧道施工作业的风险
在隧道施工作业过程中，存在各种潜在的风险，例如坍塌、火灾、意外伤害等。

施工人员必须了解和意识到这些风险的存在，并采取必要的预防措施。

2.2 安全防护设备的使用
在隧道施工作业中，使用正确的安全防护设备至关重要。

施工人员应该掌握并正确佩戴头盔、安全靴、防护眼镜、手套等相关装备，以降低受伤的风险。

2.3 施工现场的安全要求
施工现场的安全要求包括但不限于以下几点：
- 组织合理，保持施工面整洁；
- 确保通风良好，防止有害气体积聚；
- 确保电气设备的安全操作，避免电击事故；
- 设立临时标识和警示牌，提醒施工人员注意安全。

2.4 紧急情况的处置
针对突发紧急情况，施工人员必须掌握逃生路线和使用紧急救援设备的方法。

紧急疏散演练的定期进行将有助于提高施工人员的应急能力。

2.5 施工人员的安全意识培养
提高施工人员的安全意识是预防事故的关键。

施工人员应接受相关的安全培训，了解各项安全规程，并时刻保持警觉和谨慎。

3. 结论
通过对隧道施工作业安全技术的交底，施工人员将对施工过程中的风险有更清晰的认识，掌握正确的安全技能和应对策略，能够更好地保障自身安全和工作顺利进行。

同时，施工单位和相关管理部门也应加强监管和培训，确保隧道施工作业的安全进行。

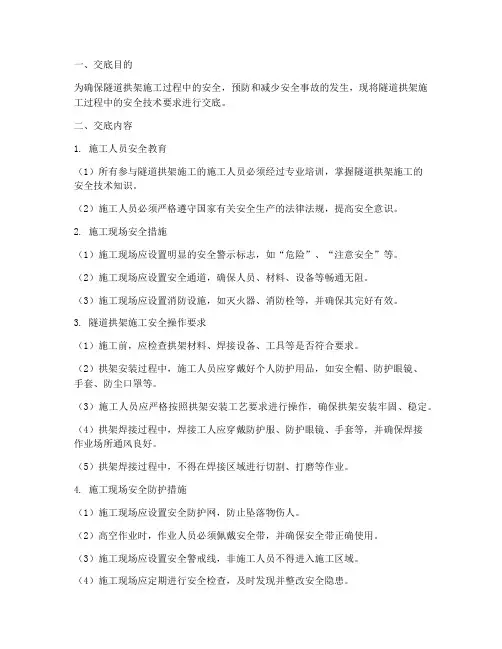

一、交底目的为确保隧道拱架施工过程中的安全，预防和减少安全事故的发生，现将隧道拱架施工过程中的安全技术要求进行交底。

二、交底内容1. 施工人员安全教育（1）所有参与隧道拱架施工的施工人员必须经过专业培训，掌握隧道拱架施工的安全技术知识。

（2）施工人员必须严格遵守国家有关安全生产的法律法规，提高安全意识。

2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，如“危险”、“注意安全”等。

（2）施工现场应设置安全通道，确保人员、材料、设备等畅通无阻。

（3）施工现场应设置消防设施，如灭火器、消防栓等，并确保其完好有效。

3. 隧道拱架施工安全操作要求（1）施工前，应检查拱架材料、焊接设备、工具等是否符合要求。

（2）拱架安装过程中，施工人员应穿戴好个人防护用品，如安全帽、防护眼镜、手套、防尘口罩等。

（3）施工人员应严格按照拱架安装工艺要求进行操作，确保拱架安装牢固、稳定。

（4）拱架焊接过程中，焊接工人应穿戴防护服、防护眼镜、手套等，并确保焊接作业场所通风良好。

（5）拱架焊接过程中，不得在焊接区域进行切割、打磨等作业。

4. 施工现场安全防护措施（1）施工现场应设置安全防护网，防止坠落物伤人。

（2）高空作业时，作业人员必须佩戴安全带，并确保安全带正确使用。

（3）施工现场应设置安全警戒线，非施工人员不得进入施工区域。

（4）施工现场应定期进行安全检查，及时发现并整改安全隐患。

5. 施工现场应急救援措施（1）施工现场应配备应急救援物资，如急救箱、担架、灭火器等。

（2）施工人员应掌握基本的应急救援技能，如心肺复苏、止血、灭火等。

（3）施工现场应制定应急救援预案，并定期进行演练。

三、交底责任1. 施工单位负责组织隧道拱架施工安全技术交底，确保施工人员了解并掌握安全操作要求。

2. 施工人员应认真学习隧道拱架施工安全技术交底内容，严格遵守安全操作规程。

3. 施工现场管理人员应加强对施工现场安全措施的监督检查，确保安全措施落实到位。

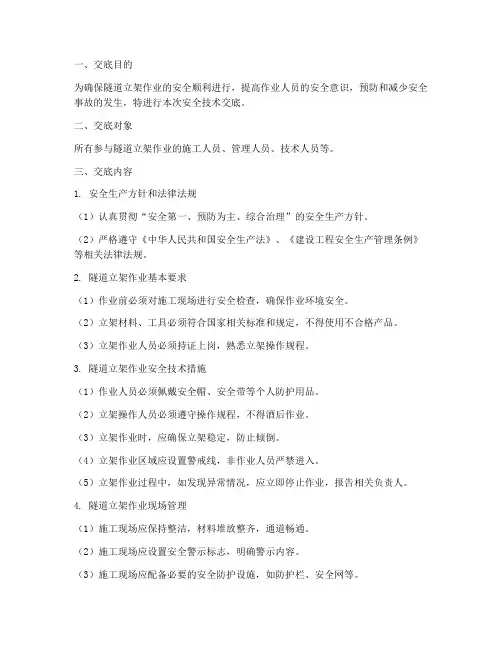

一、交底目的为确保隧道立架作业的安全顺利进行，提高作业人员的安全意识，预防和减少安全事故的发生，特进行本次安全技术交底。

二、交底对象所有参与隧道立架作业的施工人员、管理人员、技术人员等。

三、交底内容1. 安全生产方针和法律法规（1）认真贯彻“安全第一、预防为主、综合治理”的安全生产方针。

（2）严格遵守《中华人民共和国安全生产法》、《建设工程安全生产管理条例》等相关法律法规。

2. 隧道立架作业基本要求（1）作业前必须对施工现场进行安全检查，确保作业环境安全。

（2）立架材料、工具必须符合国家相关标准和规定，不得使用不合格产品。

（3）立架作业人员必须持证上岗，熟悉立架操作规程。

3. 隧道立架作业安全技术措施（1）作业人员必须佩戴安全帽、安全带等个人防护用品。

（2）立架操作人员必须遵守操作规程，不得酒后作业。

（3）立架作业时，应确保立架稳定，防止倾倒。

（4）立架作业区域应设置警戒线，非作业人员严禁进入。

（5）立架作业过程中，如发现异常情况，应立即停止作业，报告相关负责人。

4. 隧道立架作业现场管理（1）施工现场应保持整洁，材料堆放整齐，通道畅通。

（2）施工现场应设置安全警示标志，明确警示内容。

（3）施工现场应配备必要的安全防护设施，如防护栏、安全网等。

（4）施工现场应定期进行安全检查，发现问题及时整改。

5. 应急处置措施（1）发生安全事故时，立即启动应急预案，采取有效措施进行处置。

（2）迅速组织救援力量，确保伤员得到及时救治。

（3）对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。

四、交底要求1. 作业人员必须认真学习本次安全技术交底内容，确保掌握相关安全知识。

2. 作业人员必须严格遵守各项安全操作规程，不违章作业。

3. 作业人员应积极参加安全教育培训，提高安全意识和自我保护能力。

4. 管理人员应加强对施工现场的监督管理，确保安全措施落实到位。

五、交底时间[填写交底时间]六、交底人[填写交底人姓名及职务]七、接收人[填写接收人姓名及职务]八、备注[如有其他事项，可在此处填写]。

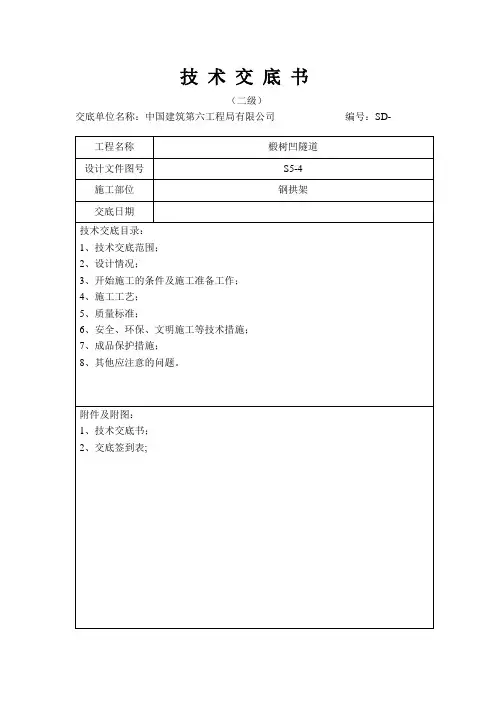

（二级）交底单位名称：中国建筑第六工程局有限公司编号：SD- 工程名称椴树凹隧道设计文件图号S5-4施工部位钢拱架交底日期技术交底目录：1、技术交底范围；2、设计情况；3、开始施工的条件及施工准备工作；4、施工工艺；5、质量标准；6、安全、环保、文明施工等技术措施；7、成品保护措施；8、其他应注意的问题。

附件及附图：1、技术交底书；2、交底签到表;编号：SD-单位：中国建筑第六工程局有限公司主送单位一工区编号SD-工程名称椴树凹隧道日期交底正文：1、技术交底范围三淅高速LXTJ-7标椴树凹隧道钢拱架施工。

2、设计情况椴树凹隧道所在地位于卢氏县五里川镇。

隧道进出口无道路通往，交通条件极为不便。

采用小净距隧道，隧道左线起讫桩号：ZK33+835-ZK34+290,长455米，最大埋深约84m；右线起讫桩号：YK33+810-YK34+290,长480米，最大埋深约84米。

3、开始施工的条件及施工准备工作3.1、开挖净空断面的测量检查超欠挖情况，对欠挖超出规范规定的，需进行欠挖部分的清理。

3.2、型钢拱架加工所用的原材料必须满足设计及规范要求。

3.3、型钢拱架应按分部开挖情况分段、分节制作加工，在加工场地按1：1放样，型钢钢架宜采用冷弯成型。

型钢钢架不得在拱顶等剪应力较大或弯矩最大的地方分段、分节，型钢钢架加工的焊接不得有假焊，焊缝表面不得有裂纹焊瘤等缺陷。

3.4、型钢钢架安装前，根据设计断面尺寸及预留沉降量要求，对开挖净空尺寸进行检查。

4.、施工工艺4.1、型钢钢架加工加工场地用混凝土硬化，精确抹平，按设计放出加工大样。

型钢钢架弯制方法采用弯制机按照隧道断面曲率分节进行弯制，弯制完成后，先在加工场地上进行试拼。

各节型钢钢架拼装，要求尺寸准确，弧形圆顺，要求沿隧道周边轮廓误差不大于3cm，连接底板螺栓孔眼中间误差不超过±5mm；型钢钢架平放时，平面翘曲小于2cm。

4.2、型钢钢架运输根据隧道掌子面每循环安装型钢钢架榀数，人工在型钢钢架加工场选型、配号，装载机或汽车运输型钢钢架至洞内，再由人工抬运型钢钢架至掌子面设计位置安装就位。

隧道施工作业安全技术交底隧道施工作业安全技术交底1. 交底目的为了确保隧道施工作业过程中的安全，减少事故的发生，保障施工人员的生命财产安全，特进行本次安全技术交底。

2. 作业内容本次施工作业涉及的内容包括：隧道开挖、支护、拱顶喷射混凝土施工、通风系统安装、电气设备安装等。

下面将对每一个作业环节进行详细说明：2.1 隧道开挖隧道开挖作业需要使用爆破、掘进机械等工具和设备，施工人员需要在作业前进行详细的安全交底。

具体的安全要求包括：熟悉工作地点、清理作业场地、设立明确的安全警示标志、使用标准化钻机进行开挖作业等。

2.2 支护工程支护工程包括刚性支撑和软性支撑两种，施工人员需要了解使用不同类型支护材料的方法和注意事项。

此外，需按照规定进行浇筑混凝土，加固支撑结构，确保施工过程中不发生坍塌等安全事故。

2.3 拱顶喷射混凝土施工在进行拱顶喷射混凝土施工过程中，施工人员需要掌握喷射混凝土机械的操作技巧，并严格遵守操作规程。

同时，需要配备足够的人员用于协助喷射作业，保证作业过程中的安全。

2.4 通风系统安装通风系统安装是确保隧道内空气流通、保证工作人员安全的重要环节。

施工人员需要按照设计要求进行通风系统的安装，安装过程中要注意检查通风设备的密封性温和流畅通情况。

2.5 电气设备安装在隧道施工过程中，还需要进行电气设备的安装工作。

施工人员需要对电气设备进行正确可靠的安装，确保电气设备运行安全可靠。

3. 附件本文档涉及的附件有：施工设备清单、施工图纸、工作方案、安全生产责任状等。

4. 法律名词及注释4.1 法律名词1：《中华人民共和国安全生产法》注释1：中华人民共和国安全生产法是指保护生产过程中参预劳务的人员的人身安全和生命财产安全的法律法规。

4.2 法律名词2：《隧道工程施工安全技术标准》注释2：隧道工程施工安全技术标准是指规定了隧道工程施工过程中必须遵守的安全要求和技术规范的标准文件。

-------------------------------------------------------隧道施工作业安全技术交底1. 交底目的为了确保隧道施工作业过程中的安全，减少事故的发生，保障施工人员的生命财产安全，特进行本次安全技术交底。

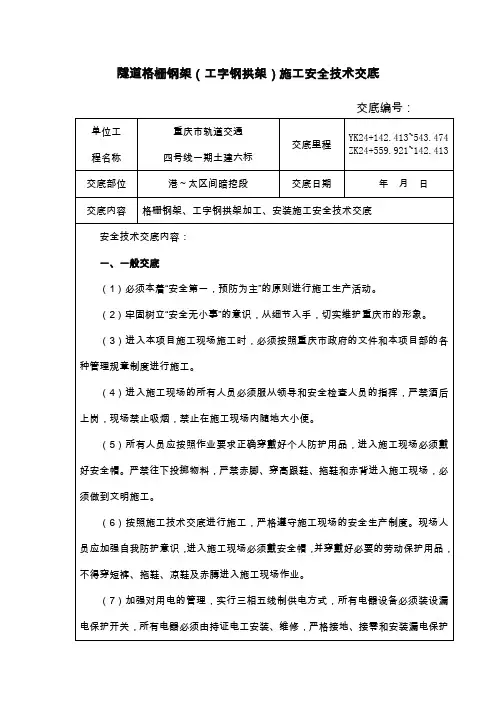

隧道格栅钢架（工字钢拱架）施工技术交底2、格栅钢架施工2.1施工工艺流程见格栅钢架施工工艺流程格栅钢架施工工艺流程2.2格栅钢架加工加工厂集中加工，程序化施工，简要施工流程如下：施工准备施工放样制作模具钢筋下料、加工格栅钢架焊接检查验收。

工艺措施和作业要点：1、施工准备（1）做好施工用电，机械设备（如电焊机、弯筋机、切断机、卷扬机等）运转调试工作。

（2）做好材料用量计划，进场计划等工作。

（3）做好格栅加工钢平台的铺设工作。

2、施工放样测量人员根据钢格栅设计图和操作工人的要求在钢平台上放样，画出1：1的钢格栅大样图，包括各连接点的法线方向。

3、制作模具操作者先复核格栅截面设计模具，模具材料钢板和钢筋均可，做好模具可按大样线直接焊在钢平台上，必须保证焊接牢固和竖向垂直。

4、钢筋下料加工（1）操作者先复核下料单上钢筋的尺寸及用料规格型号，且少下几根料现场弯制，检查是否符合设计要求。

（2）操作者按复核后的下料单进行下料，下料后各种规格、尺寸都分类分开放置并标识，以免误用。

对一些小料合理利用。

（3）操作者进行钢筋弯制，可用人工也可用机械弯制，但弯制必须做到以下几点要求：a：弯起点必须做标记b：弯曲机心轴直径应是钢筋直径的2.5倍。

c：钢筋弯制形状正确，平面上无翘曲不平现象。

5、钢格栅焊接（1）先将弯制成型的箍筋段位置及数量摆在模具中间，核定好数量。

（2）将四个主筋一根一根地穿过夹持在模具卡槽上，并调整箍筋间距，符合设计要求。

（3）主筋、箍筋的调整完成后，进行点焊将箍筋与主筋焊平。

但不允许焊的太深，烧伤主筋。

（4）箍筋焊完成后，接焊附加筋及加强筋，必须保证焊缝的长度和高度。

（5）最后焊接连接板（角钢L80×80×10）、焊前角钢按设计尺寸钻孔。

连接板的焊接必须保证孔位与主筋的距离、及两个板孔的模距必须一致。

本道工序为钢格栅作业要点之一，在该工序施工必须符合以下要求：A：钢筋的预弯和安装应保证两钢筋的轴线在同一条直线上。

军家垭隧道进口拱架加工安装安全交底书表格编号技术交底书项目名称中铁四局集团有限公司黔张常七标段二分部第 1 页共 3 页交底编号JJYSDJKAQ-5工程名称军家垭隧道进口设计文件图号黔张常施隧参202施工部位军家垭隧道进口拱架加工安装交底日期2016年3月22日技术交底内容：1、技术交底范围：军家垭隧道进口拱架加工安装2、技术交底内容：一、拱架加工交底内容㈠、电焊机：1、电焊机进入施工现场必须有防雨、砸棚、电焊机底部应垫防潮物，并在固定的焊机旁配备防火器材；2、焊机本身防护罩配有漏电保护节能器，零部件齐全，接、拆电源应有专业电工操作（非电工严禁动电），一次线不得超过5米，二线不得超过30米；3、在焊接时输出、输入线压接牢固，防止烧坏焊机的各部位，不得借用其它的金属导体替代地线，双线必须到位，防止触电；4、高处焊接时施工人员一定要系好安全带，设置好承接焊碴坠落的容器，防止高温焊碴凌空飘落引发火灾，把下方的易燃易爆等危险品清理干净，有防火设施和专人看火，手续齐全有效；5、在较潮湿场所、金属容器内，不进风的房间内时，除采取机电防护外，应特别注意通风换气；6、雨天、雪天、五级以上大风天禁止使用电气焊，因特殊情况需要时，必须经有关部门批准，并设有防护棚；7、作业人员必须按要求佩戴个人防护用品；8、电焊机外壳必须有良好可靠的接地；9、焊接完工时一定要对焊接机进行检查，切断电源，锁好闸箱。

㈡、型钢弯曲机：1、工作台和弯曲机台面要保持水平，并准备好各种合格的芯轴及工具；2、按加工型钢的弯曲半径的要求装好芯轴、成型轴、挡铁轴或可变挡架，芯轴直径应为钢筋直径的2、5倍；3、检查芯轴、挡块、转盘应无损坏和裂纹，防护罩坚固可靠，经空运转确认正常后方可作业；4、作业中严禁更换芯轴、销子和变换角度及调速等作业，亦不得加油或清扫；5、作业中不得用手清除金属屑。

清理工作必须在机械停稳后进行。

6、严禁在弯曲钢筋的作业半径内和机身不设固定销的一侧站人。
