附件1福建省电力有限公司关口电能计量装置技术规范1 范围本技术规范规定了福建省电网关口电能计量装置的技术要求。
本技术规范适用于安装在变电站、发电厂站内的关口电能计量装置①的设计审查、安装、订货和工程验收。
安装在变电站的计费用户参照执行。
2 引用标准下列标准中的条款通过本规范的引用而成为本规范的条款。
DL/T448-2000 电能计量装置技术管理规程DL/T5137－2001 电测量及电能计量装置设计技术规范DL/T825—2002 电能计量装置安装接线规则GBJ63－90 电力装置的电测量仪表装置设计规范GB/T16934-1997 电能计量柜DL/T566-95 电压失压计时器技术条件JJG1021－2007 电力互感器①指用于发电上网、省级供电和趸售供电关口电能计量装置。
DL/T825-2002 电能计量装置安装接线规则Q/GDW347-2009 电能计量装置通用设计3 技术要求以下未提及的均应满足条款2的技术要求。
3.1接线方式3.1.1 接入中性点绝缘系统的电能计量装置，应采用三相三线接线方式。
接入非中性点绝缘系统的电能计量装置，应采用三相四线接线方式。
3.1.2 接入中性点绝缘系统的3 台电压互感器，35kV 及以上的宜采用Y／yn方式接线；35kV以下的宜采用V／V方式接线。
接人非中性点绝缘系统的3台电压互感器，宜采用Yo／yo方式接线。
其一次侧接地方式和系统接地方式相一致。
3.2 电能表3.2.1 Ⅰ类装置应配置0.2S级电能表，其它类别的装置电能表配置等级应不低于0.5S级。
3.2.2 应配置具备辅助电源供电的电子式多功能电能表（优先采用辅助电源供电），电能表必须具备满足贸易结算和企业内部经济技术指标考核所需的相关功能。
3.2.3 以下电能计量装置，配置准确度等级、型号、规格相同的主副电能表：（1）计量单机容量在100MW及以上发电机组上网贸易结算电量的电能计量装置；（2）电网经营企业之间的购销电量的电能计量装置；主、副电能表应有明确标志，电能表与试验接线盒采用一表一盒接线方式。
电能计量箱技术规范（阻燃ABS材质）1 、总则1.1 本技术规范书适用于整体组合电能计量箱，它提出了该计量箱的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则做出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书“技术差异表”中加以详细描述。
1.4 本技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下：1. GB7251.1-2005开关和控制设备第1部分型式试验和部分型式试验成套设备；2． GB7251.3-2006开关和控制设备第3部分对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求；3. DL/T 448－2000 电能计量装置技术管理规程；4．GB/T 16934-1997 电能计量柜；5. DL/T 5137-2001 电测量及电能计量装置设计技术规程；6. GB50254-96 电气装置安装工程低压电器施工及验收规范；7. 《国家电网公司输变电工程通用设计400V电能计量装置分册》8. 《国家电网公司输变电工程通用设计220V电能计量装置分册》9. GB191 《包装储运图示标志》10. GB2681 《电工成套装置中的导线颜色》11. GB2682 《电工成套装置中的指示灯和按钮颜色》12. GB4028 《外壳防护等级的分类》13. GB7251 《低压成套开关设备》14. GBJ63 《电力装置的电测量仪表装置设计规范》15. JB3084 《电力传动控制站的产品包装与运输规程》16. IEC947-1 《总则》17. GB/T14048.1《总则》18. IEC942-2 《低压断路器》19. GB14048.2 《低压断路器》20. IEC947-5-1 《机电式控制电路电器》21. GB14048.5 《机电式控制电路电器》22. DL447-91 《电能计量柜》23. GB50054-95 《低压配电设计规范》24. GB156-93 《标准电压》25. GB1048-89 《固体绝缘材料工频电气强度的试验方法》26. GB2900.1-82 《电工名词术语、基本名词术语》27. IEC255-21-1 振动试验标准28. IEC255-21-2 冲击和碰撞试验标准29. GB7251.3-97 低压成套装置30. GB4208-93 外壳防护等级31.GB17466-1998 《家用和类似用途固定或电气装置电气附件外壳的通用要求》32.GB/T7267-2003 外型及安装尺寸33. 《国家电网公司输变电工程通用设计—220V电能计量装置分册》有矛盾时，按现行的技术要求较高的标准执行。
前言福建省电力公司根据全省各地区经济发展和配电网现状,遵循“安全、经济、实用、适度超前”的原则，特组织编制了《福建省电力公司10KV配电及业扩工程典型设计10KV配电站房设施部分》图册。
本图册由福州汇创电力勘测设计有限公司承接设计，经全省各市县供电公司技术专家多次认真的审查讨论，最终定稿编印，在此谨向所有参与本图集设计、审定人员表示衷心的感谢。
福建省电力公司10KV配电站房设施工程典型设计工作组牵头单位：福建省电力公司营销部成员单位：福州汇创电力勘测设计有限公司成员：刘升陈石川周小燕陈淑芝温周项何晓兰设计总工程师：周小燕校核：周小燕陈俊峰李映红编写：陈淑芝温周项何晓兰编著者2007.0510kV配电站房设施总体说明1. 概述1.1本图集界定为初步设计阶段,其目的是：1.1.1 全省规范设计、统一标准、方便运行维护、方便设备招标、提高质量、降低造价、缩短工期，提升服务水平,实现总体效益最大化；1.1.2 用户可根据各供电单位批准的供电方案及自身资金情况、土地面积、管理水平、建筑风格从菜单中选出适合本单位的一种配电站设计图纸；1.1.3 用于常规10kV配电站房施工设计本体部分的套用，以简化工程设计及施工设计审查。
但在具体工程套用本图集时，仍然需要委托有相应资质的设计单位承担工程设计，在套用过程中，应该验证配电工程所接入电网的系统条件、确认建设规模、总平面与所址环境的协调（包括进出线方向、进所道路、上下水、通风环境条件等等）、根据工程设计确定的工程量编制工程概预算。
1.2 主要设计方案说明本单元典型设计按七卷进行分类第一卷：10kV带计量配电站房10kV侧电气图纸；第二卷：10kV不带计量配电站房10kV侧电气图纸；第三卷：10kV带计量配电站房主变及0.4kV侧电气图纸；第四卷：10kV不带计量配电站房主变及0.4kV侧电气图纸第五卷: 10kV配电站房典型方案示例第六卷: 10KV箱式变电站电气图纸第七卷：配电箱及电度表箱电气图纸本单元按开关柜柜型及变压器种类的不同进行细化分类形成各典型菜单图纸。
附件福建省电力有限公司电能计量资产管理办法第一章总则第一条为了规范福建省电力有限公司电能计量资产管理，特此制定本办法。
第二条本办法规定了福建省电力有限公司电能计量资产管理的职责、管理活动的内容与方法、检查与考核、报告与记录等要求.第三条本办法适用于福建省电力有限公司电能计量资产管理。
第四条本办法依据以下标准制度：DL／T448 电能计量装置技术管理规程.第五条下列术语和定义适用于本办法。
电能计量资产:电能计量资产包括电能计量器具(电能表、互感器）、采集终端(采集器、集中器、公变终端、专变终端）、电能计量检测设备及其它相关设备（周转箱、计量箱柜、失压计时仪、封钳/印、采集终端用通信卡、编程器)等。
第二章职责第六条省公司（一)营销部1．负责审批全省电能计量器具、采集终端等年度需求计划。
2．组织编制全省电能计量检测设备及其它相关设备等年度需求计划。
3．负责审核全省电能计量设备招标计划和招标需求。
（二）物资部1．负责审批电能计量设备的招标需求计划，根据招标目录向国网公司上报全省招标采购需求。
2．负责做好组织、协调物资采购合同签订、催交、结算和供应商评价等工作。
（三)财务资产部负责电能计量资产价值管理工作.（四）省计量中心1．负责编制本单位电能计量设备年度需求计划及审核各单位电能计量器具、采集终端年度需求计划，汇总编制全省电能计量器具、采集终端年度需求计划.2．负责审核编制全省电能计量资产招标技术规范.3．开展全省电能计量器具、采集终端的订货、到货验收和检定工作，及本级库房管理和配送工作.4．负责本中心电能计量检测设备及其它相关设备的购置、建档、使用、维护及报废.第七条地市电业局（一）营销部（客户服务中心）1．负责编制本单位电能计量设备年度需求计划及审核所属县公司电能计量设备年度需求计划。
2．负责编制本单位电能计量资产招标技术规范。
3．负责本单位电能计量器具、采集终端的配送需求申报及配送工作。
4．负责本单位电能计量器具、采集终端的运行维护工作。
附件2：福建省电力有限公司整体式电能计量柜技术规范1 范围本技术规范规定了整体式电能计量柜的主要技术要求。
本技术规范适用于福建省电力有限公司各直管供电单位、各直管、控股及代管县公司客户侧贸易结算用电能计量柜的设计、订货、验收和安装。
2 引用标准下列标准中的条款通过本规范的引用而成为本规范的条款，其最新版本适用于本规范。
GB/T16934 电能计量柜DL/T825 电能计量装置安装接线规则DL/T448 电能计量装置技术管理规程DL/T5137 电测量及电能计量装置设计技术规范GB 4208 外壳防护等级（IP代码）GB 50058 爆炸和火灾危险环境电力装置设计规范GB 3906 3.6kV-40.5kV交流金属封闭开关设备和控制设备国家电网公司输变电工程通用设计400V、10kV、35kV电能计量装置分册3 技术要求以下未提及的均应满足条款2所列标准的技术要求。
3.1 选型原则凡容量在100kVA及以上永久性用电的客户应采用计量柜方式。
容量在315kVA及以上永久性用电客户应采用高压计量柜，容量在100～315kVA宜采用低压计量柜①。
3.2 柜体3.2.1 外形尺寸各类电能计量柜外形尺寸、安装尺寸应与配套使用的高压、低压开关柜协调一致。
3.2.2 结构3.2.2.1 基本结构柜体基本结构为框架型式。
至少具备电能表、计量专用互感器、电能量采集终端②等单元，低压计量柜可设置出线开关单元。
采集终端单元与其它单元之间必须相互隔离。
计量用电能表、电压、电流互感器及其二次回路、失压计时仪、信号端子等，应装设在可封闭的单元内。
柜内电能表单元净深在220mm至400mm之间。
3.2.2.2 密封计量柜体的顶部、左右侧及中间隔层（或底部）应紧固、密封，可防①永久性用电客户不推荐采用箱式变供电。
②电能量采集终端单元也可设置在进线柜等其它柜上，且应满足封闭要求。
止从外部对其进行拆卸（推荐铁板焊接方式或内螺丝固定方式），进出线部位应密封（推荐绝缘套管或加装绝缘板方式），其外壳防护等级不低于IP4X；安装在特殊环境(如易燃易爆场所)的计量柜，其防护措施及电气设备的选择应满足GB50058-92《爆炸和火灾危险环境电力装置设计规范》的要求。
Q/FJG负荷管理终端安装设计导则（试行）福建省电力有限公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 客户安装终端设计原则 (1)4 终端安装位置 (1)5 互感器配置 (2)6 开关配置 (3)7 电能表配置 (3)8 门禁报警装置配置 (3)9 终端交流电源连接的设计原则 (3)10 交流采样回路接线 (4)11 终端其它回路接线 (4)12 引线套管 (6)13 终端天线 (6)14 其它 (8)附录A (11)A.1 发射极输出接法 (11)A.2 集电极输出接法 (12)A.3 空接点输出接法 (13)A.4 电能表脉冲共发射极输出接法 (13)A.5 电能表脉冲共集电极输出接法 (13)A.6 电能表脉冲空接点输出接法（有、无功脉冲输出有公共端） (14)前言为进一步规范新建或改造客户终端安装现场各部分设计要求，明确验收标准，确保安装现场满足终端安装标准要求，特制定本办法。
本标准由福建省电力有限公司营销部提出。
本标准由福建省电力有限公司营销部负责解释、修订。
本标准由福建省电力有限公司起草。
本标准主要草人：王峰、王凌、李世昌、李学永、李建新、张明扬、张建辉本标准批准人：肖世杰福建省电力有限公司负荷管理终端安装设计导则（试行）1 范围本导则规定了新建或改造客户终端安装现场各部分设计要求。
本导则适用于福建省电力有限公司所属、合资联营各供电单位新装、增容和变更用电需安装负荷管理终端（以下简称终端）的安装现场设计、施工及工程验收。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB50052-1995 《供配电系统设计规范》GB50053-1994 《10kV及以下变电所设计规范》GB50054-1995 《低压配电设计规范》GB50060-1992 《3-10kV高压配电装置设计规范》GB/T16934-1997 《电能计量柜》DL404-1997 《户内交流高压开关柜订货技术条件》DL/T448-2000 《电能计量装置技术管理规程》闽电营[2003]634号《福建省电力有限公司电能计量柜技术条件》3 客户安装终端设计原则3.1 装见容量在100kVA及以上的变压器客户必须装设负荷管理终端设备。
福建省电力有限公司负荷管理终端安装规定（修订试行）1 范围本规定适用于福建省电力有限公司所属、合资联营各供电单位已投运用户负荷管理终端的安装施工及工程验收。
2 引用标准国家电网公司生产营销[2004]183 号《电力负荷管理系统通用技术条件》（试行）DL/T 5161-2002 《电气装置安装工程》2.1环境要求温度：-25℃～+55℃湿度：相对湿度10%～100%（包括凝露），绝对湿度小于29g/m3大气压：BB2 级，66~108kPa2.2 终端安装位置2.2.1 230M 终端2.2.1.1 户内安装式当终端为一体化终端时，可选择以下二种安装方式：方式一：终端安装在配电室内便于值班人员查询操作的合适的位置。
在终端的下方加装一个接线盒箱，将加连接终端的所有接线先接至接线盒箱，再从接线盒箱至终端。
方式二：当客户侧有适合安装终端、接线端子排及试验接线盒的负控小室或其它可封闭的小室时，终端、接线端子排及试验接线盒可安装在负控小室或其它可封闭的小室内。
当终端为分体式终端时，可选择以下三种安装方式：方式一：终端安装在配电室内便于值班人员查询操作的合适的位置，在终端的下方加装一个接线盒箱，将加连接终端的所有接线(交流采样装置接线除外) 先接至接线盒箱，再从接线盒箱至终端。
交流采样装置及试验接线盒安装在负控小室或其它可封闭的小室内。
方式二：在配电室内便于值班人员查询操作的合适的位置，加装一个负控终端箱，将终端、交流采样装置、接线端子排及试验接线盒安装在负控终端箱内。
方式三：当客户侧有适合安装终端、交流采样装置、接线端子排及试验接线盒的负控小室或其它可封闭的小室时，终端、交流采样装置、接线端子排及试验接线盒可安装在负控小室或其它可封闭的小室内。
2.2.1.2 户外安装式将终端（含交流采样装置）、接线端子排及试验接线盒安装在负控终端箱内，负控终端箱应靠近电能表的位置安装，将控制线引至可控开关（可控开关位置应便于用户手动操作）。
附件4福建省电力有限公司居民集中装表电能计量箱技术规范1 范围本技术规范规定了居民集中装表电能计量箱的主要技术要求。
本技术规范适用于福建省电力有限公司直管各供电单位、各直管、控股及代管县公司贸易结算用居民集中装表电能计量箱的设计、订货、验收和安装。
２引用标准下列标准中的条款通过本规范的引用而成为本规范的条款。
DL/T 448-2000 电能计量装置技术管理规程DL/T 5137-2001 电测量及电能计量装置设计技术规范DL/T 825-2002 电能计量装置安装接线规则GB/T 16934-1997 电能计量柜GB 50096-6 1999 住宅设计规范第六部分：建筑设备GB 4208-2008 外壳防护等级（IP代码）GB 7251.1—2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB 7251.3—2006 低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特殊要求GB 50254-1996 电气装置安装工程低压电器施工及验收规范GB 50058-1992 爆炸和火灾危险环境电力装置设计规范Q/GDW 347-2009 电能计量装置通用设计3 技术要求以下未提及的均应满足条款2所列标准的技术要求。
3.1 箱体3.1.1 结构(1) 箱体结构应采用框架型式。
(2) 箱内应至少具备进线单元、计量单元及出线开关单元，各单元之间必须相互隔离。
(3) 三相电源线各相独立进出计量单元的，计量单元与其它单元间的隔板应采用无磁性材料。
(4) 箱体安装结构可采用挂式或嵌入式。
挂式箱体应具有足够机械强度，且至少具备四个安装挂耳。
挂耳厚度应大于箱体主材厚度的1.5倍。
(5) 当超过18表位时，箱体内计量及出线开关单元宜采用组合拼装方式进行扩展。
表位的排列应满足抄表需要。
(6) 计量箱应能满足各种电源进线方式。
采用电缆进线时，应在箱内进线单元可靠固定电缆及电缆接头。
附件：QB福州电业局企业标准Q/FJGA10119-2007代替Q/FJGA10119-2004居民照明集中装表电能计量箱技术规范2007-07-05发布 2007-07-10实施福建省福州电业局发布Q/FJGA10119-2007前言为加强我局的电能计量管理工作，统一、规范低压集装式电能计量箱的设计、使用、订货和验收工作，提高现场的电能计量箱维护管理水平，加大窃电防范力度，确保电能计量装置的安全、准确、可靠运行，根据国家电力行业标准、计量技术管理要求和本地区实际情况，特制定本标准。
本标准主要依据省电力有限公司闽电营销〔2006〕1266号“关于印发《福建省电力有限公司居民照明集中装表电能计量箱技术规范（试行）》和《福建省电力有限公司低压动力电能计量箱技术规范（试行）》的通知”，对榕电业营〔2004〕160号Q/FJGA10119-2004《福州电业局低压集装式电能计量箱验收技术规范》的修订。
本标准自发布之日起实施，原Q/FJGA10119-2004《福州电业局低压集装式电能计量箱验收技术规范》同时废止。
本标准起草部门：电能计量分中心本标准主要起草人：邵强、杨祖辉本标准审核人：林又艾、何华本标准批准人：刘瑞芳、詹仁俊本标准解释权归属福州电业局电能计量分中心。
Q/FJGA10119-2007居民照明集中装表电能计量箱技术规范1 范围本技术规范规定了本局辖区内居民照明集中装表电能计量箱的主要技术要求。
本规范含居民照明集中装表所使用的单相集中装表电能计量箱（以下简称单相集装表箱）及三相直接式集中装表电能计量箱（以下简称三相集装表箱）的技术规范，适用于本局直供区内（含闽侯局直供辖区）新建、改建的集装式电能计量箱工程的设计、订货、安装和验收。
２规范性引用文件下列标准的条款通过本规范的引用而成为本规范的条款，其最新版本适用于本规范。
DL/T448 电能计量装置技术管理规程DL/T5137 电测量及电能计量装置设计技术规范DL/T825 电能计量装置安装接线规则GB/T16934 电能计量柜GB4208 外壳防护等级（IP代码）GB7251·1 低压成套开关设备和控制设备第1部分型式试验和部分型式试验成套设备GB7251·3 低压成套开关设备和控制设备第3部分对非专业人员可进入现场的低压成套开关设备和控制设备―配电板的特殊要求GB7251·5 低压成套开关设备和控制设备第5部分对户外公共场所的成套设备-动力配电网用电缆分线箱CDCs的特殊要求GB50096·6 住宅设计规范第六部分：建筑设备GB 50254 电气装置安装工程低压电器施工及验收规范JJGI015 计量器具定型通用规范闽电营销〔2006〕1266号《福建省电力有限公司低压动力电能计量箱技术规范（试行）》3 技术要求下列未提及的技术要求，均应符合引用标准所列技术条款的要求；当本规范中提及的要求高于引用标准的条款时，以本规范为准。

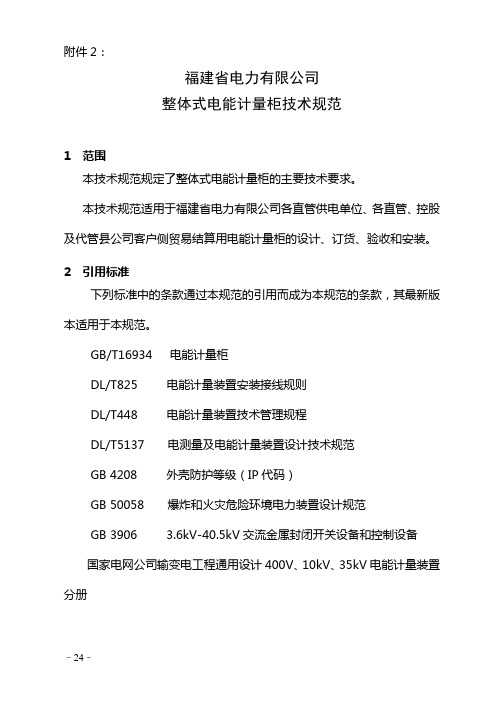

附件2：福建省电力有限公司整体式电能计量柜技术规范1 范围本技术规范规定了整体式电能计量柜的主要技术要求。
本技术规范适用于福建省电力有限公司各直管供电单位、各直管、控股及代管县公司客户侧贸易结算用电能计量柜的设计、订货、验收和安装。
2 引用标准下列标准中的条款通过本规范的引用而成为本规范的条款，其最新版本适用于本规范。
GB/T16934 电能计量柜DL/T825 电能计量装臵安装接线规则DL/T448 电能计量装臵技术管理规程DL/T5137 电测量及电能计量装臵设计技术规范GB 4208 外壳防护等级（IP代码）GB 50058 爆炸和火灾危险环境电力装臵设计规范GB 3906 3.6kV-40.5kV交流金属封闭开关设备和控制设备国家电网公司输变电工程通用设计400V、10kV、35kV电能计量装臵分册3 技术要求以下未提及的均应满足条款2所列标准的技术要求。
3.1 选型原则凡容量在100kVA及以上永久性用电的客户应采用计量柜方式。
容量在315kVA及以上永久性用电客户应采用高压计量柜，容量在100～315kVA–24–宜采用低压计量柜①。
3.2 柜体3.2.1 外形尺寸各类电能计量柜外形尺寸、安装尺寸应与配套使用的高压、低压开关柜协调一致。
3.2.2 结构3.2.2.1 基本结构柜体基本结构为框架型式。
至少具备电能表、计量专用互感器、电能量采集终端②等单元，低压计量柜可设臵出线开关单元。
采集终端单元与其它单元之间必须相互隔离。
计量用电能表、电压、电流互感器及其二次回路、失压计时仪、信号端子等，应装设在可封闭的单元内。
柜内电能表单元净深在220mm至400mm之间。
3.2.2.2 密封计量柜体的顶部、左右侧及中间隔层（或底部）应紧固、密封，可防止从外部对其进行拆卸（推荐铁板焊接方式或内螺丝固定方式），进出线部位应密封（推荐绝缘套管或加装绝缘板方式），其外壳防护等级不低于IP4X；安装在特殊环境(如易燃易爆场所)的计量柜，其防护措施及电气设备的选择应满足GB50058-92《爆炸和火灾危险环境电力装臵设计规范》的要求。
低压计量柜出线单元间与其它单元间的间隙应满足IP30要求且无窃电隐患。
3.2.2.3 柜门计量柜的前后门宜采用内嵌式设计，铰链宜安装在门内侧。
门应在不小于90度的范围内自由开闭。
门在开闭过程中，箱内设备不应受到冲击、损坏及碰伤。
柜门在关闭并施加铅封状态下，其外壳防护等级应满足IP4X①永久性用电客户不推荐采用箱式变供电。
②电能量采集终端单元也可设置在进线柜等其它柜上，且应满足封闭要求。
–25–的要求，且应能有效防止被拆卸。
每扇柜门均应设臵两对铅封柱，并有柜门锁紧装臵。
3.2.2.4 仪表安装位臵电能表的安装高度与地面的距离应在600mm至1800mm之间，电能表与试验接线盒的垂直间距应≥100mm；试验接线盒与下方构件的间距应≥60mm，与周围其它构件的间距应≥60mm。
3.2.2.5 观察窗观察窗应为无色透明且厚度≥4mm的玻璃，玻璃应安装在窗框里侧，正面不得看到安装螺丝及螺孔，应能有效防止从外部拆卸观察窗。
电能表观察窗尺寸应能满足清晰地观察到电能表、失压计时仪、试验接线盒及接线部分的需要。
低压计量柜后门观察窗尺寸应能满足观察互感器的铭牌及二次接线。
3.2.2.6 标志和标识a）警示标志计量柜前面板应有设备铭牌和电气一次主接线图，并在醒目位臵设臵警示标志，标志长150mm，宽100mm，统一规范样式如下：字体：华文楷体、字号二号、加粗；行距：固定值40磅。
b）柜体铭牌铭牌内容至少具有：产品名称、型号、出厂日期、编号、制造厂名和注册商标。
标志和标识牌应设臵在计量柜的醒目位臵，安装应牢固、可靠。
采用铆钉方式固定标志和标识牌时，铆钉开孔位臵应远离电能表、试–26–验接线盒和互感器的位臵，避免导致窃电隐患。
3.3 柜内主要设备3.3.1 电能表采用省公司统一招标的电能表产品。
电能表等级配臵应满足下表要求：3.3.2 互感器应采用计量专用互感器。
电压互感器应选用0.2级，宜选用电磁式低磁密型，额定二次负荷可选为实际二次负荷的1.5～2.0倍，额定二次负荷功率因数应与实际负载匹配。
电流互感器应选用0.2S级。
电流互感器仪表保安系数应为FS5或FS10。
额定二次负荷可选为实际二次负荷的1.5～2.0倍，额定二次负荷功率因数应与实际负载匹配。
互感器二次接线端子应具备铅封罩。
铭牌、极性标志应清晰易于辨认，并能有效防止被拆换。
低压电流互感器铅封位臵和铭牌位臵应在同侧。
3.3.3失压计时仪电压互感器二次回路应装设具有失压报警信号输出端子的失压计时仪，且信号应引至信号端子排。
当电能表的失压计时功能满足DL/T566的要求时，可用电能表替代失压计时仪。
3.3.4试验接线盒3.3.4.1 试验接线盒螺丝、短接片应采用铜质镀镍材料，底座应采用优质绝缘阻燃材料（灼热丝试验温度960±10℃；推荐胶木材料），盒盖应采用–27–透明材料。
3.3.4.2试验接线盒应安装在电能表正下方。
试验接线盒靠近电能表侧的接线端子应与电能表连接，另一侧端子与互感器等连接。
试验接线盒上接至电能表的电流出线应错开一个孔位。
3.3.4.3三相三线电能表采用三相两电流元件试验接线盒，三相四线电能表采用三相三电流元件试验接线盒。
3.3.4.4试验接线盒安装固定后，应具备防止试验接线盒被拆卸的铅封条件。
3.4 一次接线3.4.1 高压计量柜接线高压引入线原则上采用电缆进线的方式。
当采用非电缆进线方式时，裸露部分必须进行绝缘密封处理。
计量柜进出线原则上不设臵在同一侧，优先采用下进上出或上进下出方案，进出线与柜体交接部分应采用绝缘材料进行密封。
当进出线同在柜体上方或下方时，进出线应进行绝缘密封。
高压计量柜中电压互感器应安装在靠近电源侧，电流互感器应安装在电压互感器之后。
3.4.2 低压计量柜接线计量柜原则上设在第一柜，当第一柜为进线柜时，进线柜的封闭原则与计量柜相同，视同于计量柜管理。
计量柜进线和零线进线必须先引入计量柜可封闭的部分（推荐采用内部抱箍方式密封），进出线采用弯形穿线管敷设，弯形穿线管引入计量柜内的长度应不小于2cm，并可靠固定。
变压器低压桩头接线必须采用措施进行有效封闭。
变压器低压侧安装避雷器的也应采取措施进行有效封闭。
变压器低压侧与计量柜间的电气连接不得有裸露部分，不得有分支接–28–线和加装隔离开关。
低压出线到计量柜宜采用铠装电缆连接，若采用母线槽连接时，母线槽防护等级应在IP41以上，并采取专用封闭措施。
计量柜出线侧应设有可供用户操作的有明显断开点的装臵，宜采用能观察到明显断开点的开关。
非计量用电流互感器不宜安装在计量小室内。
3.5 二次接线3.5.1计量回路计量二次回路不得接入与电能计量无关的设备3.5.1.1电流回路高压计量柜电流二次回路应采用二相四线或三相六线的接线方式，低压计量柜电流二次回路应采用三相六线的接线方式。
电流互感器的二次回路接线应直接接至试验接线盒，中间不得有任何辅助接点、接头或连接端子，经试验接线盒后再接至电能表。
3.5.1.2电压回路三台单相电压互感器二次按YN-yn接线方式时，中性点应一点接地。
两台电压互感器按V-v接线方式时，其二次侧B相应一点接地。
35kV及以下电压互感器一次侧应安装熔断器，电压互感器二次回路，应不装设隔离开关辅助接点和熔断器。
经电流互感器接入的低压三相四线电能表，其电压引入线应接在电流互感器一次电源侧，并在电源侧母线上另行引出，禁止在母线连接螺丝处引出。
3.5.1.3二次回路导线二次回路的连接导线应采用绝缘耐压不低于500V的单芯铜质绝缘导线。
导线的线中间不应有接头（移开式计量柜电压二次回路采用航空插头转接的除外）。
电流互感器二次回路导线截面积应不小于4mm2，电压互感器二次回路导线截面积应不小于2.5mm2。
电压二次回路U、V、W各相导线应分别采用黄、绿、红色线，零线应–29–采用黑色线，接地线应采用黄绿双色线。
电流互感器极性端至试验接线盒之间的二次回路U、V、W各相导线应分别采用黄、绿、红色线，非极性端至试验接线盒之间的二次回路U、V、W各相导线应分别采用黄黑、绿黑、红黑双色线，接地线应采用黄绿双色线。
其余二次回路U、V、W各相导线可分别采用黄、绿、红色线，零线应采用黑色线。
3.5.1.4 二次回路标识电压、电流互感器至接线盒之间的二次回路导线均应加装与图纸相符的端子编号，导线排列应按正相序（即黄、绿、红色线为自左向右）排列3.5.2 信号端子接线盒3.5.2.1 计量小室内应装设信号端子接线盒，高压计量柜应具有20个信号端子，低压计量柜应具有16个信号端子。
信号端子接线盒接入方式按附录1的规定执行。
3.5.2.2 电能表RS485、脉冲等弱电信号线均应采用五类网线接入，网线与端子连接的部分，应采取铜鼻子过渡，铜鼻子应为无缝式结构并采用机械冷压紧固，确保电气连接的可靠、紧固。
3.6 其它3.6.1 计量柜及柜内所选用的电工元件应具备中国质量认证中心颁发的“CCC”质量认证证书。
3.6.2 计量柜原则上不装设电压表或电流表。
3.6.3 10kV及以下电压等级手车式的计量柜，互感器、电能表等计量器具应安装同一手车中；35kV电压等级的手推车式计量柜由于结构原因可允许电压二次回路有中间转接头，其转接处应可靠连接。
若采用航空插头进行转接，则每条电压线应至少有二个接点并联使用。
3.6.4 使用低压穿芯式电流互感器，其一次应穿芯单匝。
3.6.5 当计量柜安装在可能发生凝露的场所时，柜内应采取防潮措施。
–30–3.6.6 采用由计量互感器柜和计量仪表柜组合构成的计量柜时，两者之间用铠装电缆相联。
计量互感器柜和计量仪表柜均应视为计量柜。
3.6.7 高压计量柜的整体防爆、泄压及安全方面的技术要求应符合GB3906的要求。
3.6.8 安装在开关站（开闭所）或配电站内的计费用电能计量装臵按照本规范执行。
3.6.9 安装在变电站内的计费用电能计量装臵互感器宜配臵计量专用互感器或具有二次计量专用绕组的互感器。
3.6.10 计量柜改造技术要求可参照本技术规范执行。
“电能计量装臵（送电前）竣工验收检查表”见附录2。
“电能计量装臵（送电后）检查记录单”见附录3。
本技术规范的条文由福建省电力有限公司营销部负责解释。
–31–附录1 信号端子接线盒的接线接入方式1.电能表有功、无功脉冲独立输出或继电器输出时接线图（发射极输出）（高压1-20端子）（低压1-16端子））电表信号接线盒终端–32––33–2. 电能表有功、无功脉冲共E 输出时接线图（高压1-20端子） （低压1-16端子）3.电能表有功、无功脉冲共C 输出时，参照第1种接法，上排第5端子改为接电能表脉冲C 公共端。
