3导线的种类和截面的选择

3导线的种类和截面的选择
16(13)
12(10)
2.5
26(24)
20(18)
24(21)
18(16)
22(19)
15(14)
4
35(31)
27(24)
31(28)
24(22)
28(25)
22(19)
6
47(41)
35(31)
41(36)
32(27)
37(32)
28(25)
10
16
82(72)
63(55)
73(65)
56(49)
6米以内
屋内：1.0屋外：1.5
2.5
6米以内
2.5
4.0
12米以内
2.5
6.0
表格3—3
500V橡皮、绝缘塑料导线在空气中敷设时
长期连续负荷允许载流量(A)
截面
(mm2)
500V单芯橡皮导线
适用型号：BX、BXF、BLXF、BXR
500V单芯聚氯乙烯塑料导线
适用型号：BV、BLV、BVR
铜芯
铝芯
铜芯
65(57)
50(44)
25
107(95)
80(73)
95(85)
70(65)
85(75)
65(57)
35
50
70
95
120
150
185
注意：
★导线线芯最高允许的工作温度：+650C
★周围环境温度：+250C
(1)220V照明线路
1照明线路（包括接户线和进户线）应使用额定电压不低于250V的绝缘线
2导线截面按机械强度和允许载流量（即发热条件）进行选择。（负荷小：按机械强度选择；负荷大：按允许载流量进行选择）

低压配电常用导线及安全载流量的计算

低压配电常用导线及安全载流量的计算

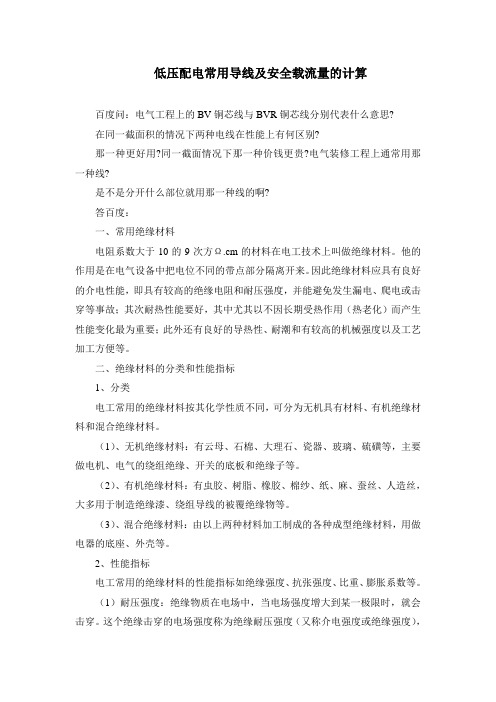

低压配电常用导线及安全载流量的计算百度问：电气工程上的BV铜芯线与BVR铜芯线分别代表什么意思?在同一截面积的情况下两种电线在性能上有何区别?那一种更好用?同一截面情况下那一种价钱更贵?电气装修工程上通常用那一种线?是不是分开什么部位就用那一种线的啊?答百度：一、常用绝缘材料电阻系数大于10的9次方Ω.cm的材料在电工技术上叫做绝缘材料。

他的作用是在电气设备中把电位不同的带点部分隔离开来。

因此绝缘材料应具有良好的介电性能，即具有较高的绝缘电阻和耐压强度，并能避免发生漏电、爬电或击穿等事故；其次耐热性能要好，其中尤其以不因长期受热作用（热老化）而产生性能变化最为重要；此外还有良好的导热性、耐潮和有较高的机械强度以及工艺加工方便等。

二、绝缘材料的分类和性能指标1、分类电工常用的绝缘材料按其化学性质不同，可分为无机具有材料、有机绝缘材料和混合绝缘材料。

（1）、无机绝缘材料：有云母、石棉、大理石、瓷器、玻璃、硫磺等，主要做电机、电气的绕组绝缘、开关的底板和绝缘子等。

（2）、有机绝缘材料：有虫胶、树脂、橡胶、棉纱、纸、麻、蚕丝、人造丝，大多用于制造绝缘漆、绕组导线的被覆绝缘物等。

（3）、混合绝缘材料：由以上两种材料加工制成的各种成型绝缘材料，用做电器的底座、外壳等。

2、性能指标电工常用的绝缘材料的性能指标如绝缘强度、抗张强度、比重、膨胀系数等。

（1）耐压强度：绝缘物质在电场中，当电场强度增大到某一极限时，就会击穿。

这个绝缘击穿的电场强度称为绝缘耐压强度（又称介电强度或绝缘强度），通常以1mm厚的绝缘材料所能承受的电压KV值表示。

（2）抗张强度：绝缘材料每单位截面积能承受的拉力，例如玻璃每平方厘米截面积能承受140千克。

（3）密度：绝缘材料每立方米体积的质量，例如硫磺每立方米体积有2克。

（4）膨胀系数：绝缘体受热以后体积增大的程度。

3、绝缘材料的耐热等级（1）Y级绝缘材料：木材、棉花、纤维等天然的纺织品，以醋酸纤维和聚酰胺为基础的纺织品，以及易于分解和熔化点较低的朔料。

低压配电设计规范(GB 50054)

低压配电设计规范(GB 50054)

中华人民共和国国家标准低压配电设计规范GB 50054—1995第一章总则第1.0.1条为使低压配电设计执行国家的技术经济政策，做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。

第1.0.2条本规范适用于新建和扩建工程的交流、工频500V以下的低压配电设计。

第1.0.3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。

第1.0.4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。

第二章电器和导体的选择第一节电器的选择第2.1.1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。

一、电器的额定电压应与所在回路标称电压相适应：二、电器的额定电流不应小于所在回路的计算电流，三、电器的额定频率应与所在回路的频率相适应，四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。

用于断开短路电流的电器，应满足短路条件下的通断能力。

第2.1.2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。

第2.1.3条当维护、测试和检修设备需断开电源时，应设置隔离电器。

第2.1.4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。

第2.1.5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。

第2.1.6条隔离电器可采用下列电器：一、单极或多极隔离开关、隔离插头；二、插头与插座，三、连接片；四、不需要拆除导线的特殊端子；五、熔断器。

第2.1.7条半导体电器严禁作隔离电器。

第2.1.8条通断电流的操作电器可采用下列电器：一、负荷开关及断路器，二、继电器、接触器，三、半导体电器，四、10A及以下的插头与插座。

第二节导体的选择第2.2.1条导体的类型应按敷设方式及环境条件选择。

导线及电缆选择

导线及电缆选择

I RCu I RAl 或
2 Cu 2 Al
I
2 Cu
l
Cu A
I
2 Al
l
Al A
∴ I Cu I Al
Cu 0.053 1.3 Al 0.032
I Cu 1.3I Al
即铜导线允许载流量为同截面铝导线允许载流量的1.3倍。
2013-1-21
3.4 输电线路导线截面的选择
i 1
n
UN
3.4 输电线路导线截面的选择
U al % U N 而 U al 100
∴
U a U al U r
i i
由 U a
pR
i 1 i
n
i
UN
a

r1 p i L i
i 1
n
UN

pL
i 1
n
AU N
得： A
pL
i 1 i
n
i
U aU N
U al % 5 U al U N 10000V 500V 100 100
U r
2013-1-21
x1 Ql UN
U a U al U r 500 42 458 V
0.4 524.6 2 V 42V 10
3.4 输电线路导线截面的选择
导线和电缆的选择



一. 导线和电缆选择的一般规定 (一). 架空线路导线的选择 (1). 110kV 及以上架空线路宜采用钢芯铝绞线，截面不宜小于 150~185mm2。 35～66kV架空线路亦宜采用钢芯铝绞线，截面不 宜小于70～95mm2。城市电网中3～10kV架空线路宜采用铝绞线， 主干线截面应为150～240mm2，分支线截面不宜小于70mm2；但 在化工污秽及沿海地区，宜采用绝缘导线、铜绞线或钢芯铝绞线。 当采用绝缘导线时，绝缘子绝缘水平应按 15kV考虑；采用铜绞 线或钢芯铝绞线时，绝缘子绝缘水平应按20kV考虑。农村电网中 10kV架空线路宜选用钢芯铝绞线或铝绞线，其主干线截面应按中 期规划（5～10年）一次选定，不宜小于70mm2。 (2). 市区和工厂10kV及以下架空线路，遇下列情况可采用绝缘铝 绞线（据GB50061-1997规定）：1）线路走廊狭窄，与建筑物之 间的距离不能满足安全要求的地段；2）高层建筑邻近地段；3） 繁华街道或人口密集地区；4）游览区和绿化区；5）空气严重污 秽地段；6）建筑施工现场。

低压配电线路导线型号选择

低压配电线路导线型号选择

山东省郓城县供电公司李兆远摘要：在低压配电网中，电能损耗是十分惊人的，该文从降损节能的角度考虑配电网中导线截面的选择，在经济合理的原则下，适当增大导线截面以减小电能损耗，从而达到多供少损的目的。

关键词：低压配电网；电能损耗；导线截面中图分类号：TM751 文献标志码：B 文章编号:1003-0867(2006)09-0057-02导线的截面通常是由发热条件、机械强度、经济电流密度、电压损失和导线长期允许安全载流量等因素决定的。

按照这些原则选定导线截面并无不妥之处，但从节约能源的原则出发，笔者认为，应将“电能损耗大小”作为选择导线截面的首要依据。

现以郓城县陈坡供电所提供的一供电点为例进行分析计算。

该供电点380 V，负荷25 kW，供电距离320 m，负荷功率因数为0.6。

为了分析计算方便，假定三相负荷为对称平衡负荷，且只计算有功损耗。

1 用常规方法确定配电导线的截面1.1 导线截面的初选根据负荷为25 kW计算负荷电流为63.4 A，查表选择LJ-35型导线，当最高气温为+40℃时，其长期允许安全载流量为137 A，大于63.4 A，初步确定选用LJ-35铝绞线作为该低压配电线路的导线。

1.2 按允许电压降校核由cosφ= 0.6可知tgφ = 1.33，可以计算无功功率Q = 33.3 kvar。

LJ-35型导线有效电阻R0为0.92 Ω/km，当导线间距离为0.6 m时感抗X0为0.336Ω/km，则其电压降为△U X = L(PR0 + Q×X0)/U =0.32×(25×0.92 + 33.3×0.336)/0.38 =28.8 V电压降占电网电压的百分比为△U/U = 28.8/380 = 0.076≈7%《农村低压电力技术规程》规定，三相供电电压允许偏差为额定电压的±7%，可知基本满足要求。

1.3 按机械强度校验《配电线路设计规程》规定，在380 V配电网中，线路导线一般采用铝绞线，其最小截面不得小于25 mm2，当线路档距或交叉档距较长，杆、柱高差较大时，宜采用钢芯铝绞线，依据该供电点线路实际情况，所选导线满足机械强度要求。

低压配电系统的导线选择


是一种硬线,其外层是浸过沥
芯线是单根的铜或铝线,其用
途和皮线基本相同。
它是一种软线,外层有棉纱织
物保护层。一般的花线从外
青并涂上蜡的棉纱或玻璃纤
观看,其中的一根棉纱织物上
维织物保护层,里面有橡胶绝
有白点,以示区别。棉纱织物
缘层。皮线中的芯线是单根
内有橡胶绝缘层。芯线由多
的铜或铝线。皮线主要用于
根细铜丝组成,用棉纱将它们
导线的
截面选择
五、导线的截面选择
动力线路与照明线路的导线截而选择要满足4 个方面的要求：
发热条件
导线在通过最大负荷电流时产生的发热温度,不应超过其正常运行时的最高允许温度。
电压损失
导线在通过最大负荷电流时产生的电压损失,不应超过其正常运行时的最大电压损失。
机械强度
导线截面不应小于机械强度要求的最小允许截面。
验算其发热条件和机械强度。
Thank you
for your patience
感谢您的耐心观看
常被采用。钢导线的表面应镀锌防锈蚀。
Part 02
导线的分类
二、导线的分类
二、导线的分类
对于室内传输线路必须采用绝缘导线。绝缘导线是由易导电的芯线和不易导电的绝缘层组成。芯线一般
由导电性能良好的铜或铝制作，绝缘层通常用聚氯乙烯或人工合成的橡胶制作,有的传输线在绝缘层外面还
有一层绝缘材料构成的保护层。
流，加之工作环境复杂,易受气象条件的影响,因此对导线有以下要求：
(1)导电性能好,以减小线路的功率损耗、电能损耗及电压损耗。
(2)机械性能好，即抗拉强度高,具有一定的强度和柔软性,不易折断
(3)耐化学腐蚀性能好,以适应不同污秽环境。

低压配电设备及导线的选择


• 此外,还有100V以下的额室电压:12V,24V,36V主要用于安全 照明。 • 由于用电设备接在电力线路上，在传输电能时有负荷电流通 过，线路上会产生相应的电压损失。为保证用户设备端的实 际电压等于或接近于额定电压，必须使网络首端电压高于电 网的额定电压，用以补偿网络上的电压损失。因此发电机额 定电压必须比相应电力网和用电设备额定电压高5%；变压器 二次线圈的额定电压高于用电设备额定电压的5%或10%。 • 三、电能质量 • （一）电压偏移 • 电压偏移指供电电压偏离（高于或低于）用电设备额定电压 的数值占用设备额定电压值的百分数
• 1.正常运行情况下，用电设备受电端的电压允许偏离值（以 额定电压的百分数表示）要求如下： • （1）一般电动机 5%。 • （2）电梯电动机 7%。 • （3）一般照明 5%。在视觉要求较高的室内场所为 5%，2.5%。 • （4）无特殊要求的用电设备为 5%。 • 2.电子计算机供电电源的电能质量应满足表7-3所列数值。 • 计算机性能允许的电能参数变动范 围 表7-3
• 的经济效益、社会效益、环境效益的目的。 • 一级负荷应由两个电源独立供电，当一个电源发生故障时， 另一个电源应不致同时受到损坏。一级负荷容量较大或有 高压用电设备时，应采用两路高压电源。一级负荷中的特 别重负荷，除上述两个电源外，还应增设应急电源。为保 证对特别重要负荷的供电，严禁将其他负荷接入应急供电 系统。二级负荷的供电系统，应做到当发生电力变压器故 障或线路常见故障时，不至于中断供电（或中断的后能迅 速恢复）。在负荷较小或地区供电条件困难时，二级负荷 可由一路6kV及以上专用架空线供电。三级负荷对供电无 特殊要求。
• 一、 负荷的分类 • 民用建筑负荷，根据建筑物的重要性及中断供电在政治、经 济上所造成的损失或影响的程度，将民用建筑用电负荷分为 三级。 • （一）一级负荷 • 指中断供电将造成人身伤亡、重大政治影响、重大经济损失、 公共场所秩序严重混乱的用电单位的重要负荷。 • 对于某些特等建筑，如重要的交通枢纽、重要的通信枢纽、 国宾馆、国家级及承担重大国事活动的会堂、国家级大型体 育中心、以及经常用于重要国际活动的大量人员集中的公共 场所等一级负荷，为特别重要负荷。

高压电工题库完整版(全)

温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.下列电磁污染形式不属于人为的电磁污染的是( )。

A.脉冲放电B.电磁场C.射频电磁污染D.火山爆发答案:D2. 互感系数的大小值与( )因素无关。

A.两个线圈的匝数B.两线圈的相对位置C.两线圈的绕向D.两线圈的周围介质答案:C3. 有两个电容器,C1为300对.60μF,C2为200对.30μF,将两个电容器并联后其总的耐压为( )A.500对B.300对C.200对D.100对答案:C4. 在半导体电路中,主要选用快速熔断器做( )保护。

A.过压B.短路C.过热答案:B5. 从技术经济的观点来看，电力系统较优越的是( )。

A.容量适中B.与容量大小无关C.容量大答案:C6. 三相电路中，流过( )的电流叫相电流。

A.每相负载B.相与相之间C.各相线D.电路答案:A7. 可控硅导通条件是( )。

A.阳极与阴极加正向电压，控制极与阳极加反向电压B.阳极与阴极加正向电压，控制极与阴极加正向电压C.阳极与阴极加反向电压，控制极与阳极加反向电压D.阳极与阳极加反向电压，控制极与阴极加正向电压答案:B8. 三相异步电动机反接制动适用于10KW以下的小容量电动机的制动，在对( )KW以上的电动机进行反接制动时，需在定子回路中串入限流电阻R。

A. 1B. 2C. 3D. 4.5答案:D9. 已知电动机三角形连接于380V三相四线制系统，其三相电流均为10A，有功功率为0.4kW，功率因数为( )。

A. 1.0B.0.1C.0.33D.0.03答案:B10. 铝芯聚氟乙烯护套线是( )型导线。

A.VVB.RVSC.BVD.BLVV答案:D11. 在化工企业,使用气焊电焊喷灯进行安装和维修时,必须办理( ),在采取了防护措施,确保安全后方能动火。

低压配电设计电器和导体的选择

低压配电设计电器和导体的选择3电器和导体的选择3．1电器的选择3．1．1低压配电设计所选用的电器，应符合国家现行的有关产品标准，并应符合下列规定：1电器应适应所在场所及其环境条件；2电器的额定频率应与所在回路的频率相适应；3电器的额定电压应与所在回路标称电压相适应；4电器的额定电流不应小于所在回路的计算电流；5电器应满足短路条件下的动稳定与热稳定的要求；6用于断开短路电流的电器应满足短路条件下的接通能力和分断能力。

3．1．2验算电器在短路条件下的接通能力和分断能力应采用接通或分断时安装处预期短路电流，当短路点附近所接电动机额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响。

3．1．3当维护、测试和检修设备需断开电源时，应设置隔离电器。

隔离电器宜采用同时断开电源所有极的隔离电器或彼此靠近的单极隔离电器。

当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。

3．1．4在TN-C系统中不应将保护接地中性导体隔离，严禁将保护接地中性导体接入开关电器。

3．1．5隔离电器应符合下列规定：1断开触头之间的隔离距离，应可见或能明显标示“闭合”和“断开”状态；2隔离电器应能防止意外的闭合；3应有防止意外断开隔离电器的锁定措施。

3．1．6隔离电器应采用下列电器：1单极或多极隔离器、隔离开关或隔离插头；2插头与插座；3连接片；4不需要拆除导线的特殊端子；5熔断器；6具有隔离功能的开关和断路器。

3．1．7半导体开关电器，严禁作为隔离电器。

3．1．8独立控制电气装置的电路的每一部分，均应装设功能性开关电器。

3．1．9功能性开关电器可采用下列电器：1开关；2半导体开关电器；3断路器；4接触器；5继电器；616A及以下的插头和插座。

3．1．10隔离器、熔断器和连接片，严禁作为功能性开关电器。

3．1．11剩余电流动作保护电器的选择，应符合下列规定：1除在TN-S系统中，当中性导体为可靠的地电位时可不断开外，应能断开所保护回路的所有带电导体；2剩余电流动作保护电器的额定剩余不动作电流，应大于在负荷正常运行时预期出现的对地泄漏电流；3剩余电流动作保护电器的类型，应根据接地故障的类型按现行国家标准《剩余电流动作保护电器的一般要求》GB/Z6829的有关规定确定。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压配电导线的选用
1、常用配电导线的类型
2、配电导线安全载流量的估算 3、矩形母排载流量估算 4、用电器（负载）电流的估算 5、负载（即用电器）配用导线的选用 ①近距离供电（100m以内）配线 ②远距离供电（100m以外）配线 6、各种配电场所负荷需要系数 7、各类建筑物的用电指标
低压配电导线的选用
（3）室内外电力电缆线： 塑料绝缘电缆：VV、VV22、 VV32、VV42、 VLV （VLV22、32、42） 橡胶绝缘电缆：XV、XLV、XQ、XLQ 交联塑料电缆：YJV、YJV22、 32、42 YJLV、 YJLV22、32、 42 矿用电缆：MCP、MYP、MYQ（橡套电缆） MVV、MVV22、32、42 （聚氯乙烯） MYJV、MYJV22、32、42（聚氯乙烯）
e、YJLV22-0.6/1（ 3×240＋1×120）表示铝芯、交联聚氯 乙烯绝缘、钢带铠装、聚氯乙烯护套、额定电压为0.6/1KV、 三芯标称截面240mm²、中性线芯N的标称截面120mm²的电力 电缆。 f、、YJLV23-0.6/1（ 3×150＋2×70）表示铝芯、交联聚氯 乙烯绝缘、钢带铠装、聚乙烯护套、额定电压为0.6/1KV、 三芯火线标称截面150mm²、其中2×70表示：中性线芯N的 标称截面为70mm²、保护线PE的标称截面也为70mm²的电力 电缆。 g、YJLV23-0.6/1（ 4×150＋1×70）表示铝芯、交联聚氯乙 烯绝缘、钢带铠装、聚乙烯护套、额定电压为0.6/1KV、四 芯的标称截面为150mm²、其中三芯火线截面为150mm²、中 性线芯N的截面也为150mm²、而保护线PE的标称截面为 70mm²的电力电缆。
1、常用配电导线的类型
（1）外线架空：裸线： 低压用：LJ（10-400㎡）、LGJ（16-400㎡）、LGJF防腐型 （25-400㎡）、LGJQ轻型(150-240㎡)、LGJJ加强型
（150- 400㎡）
高压： HLJ、TJ。 绝缘线：专用架空电缆。
(2)室内绝缘线：
塑料绝缘线：BV、BLV、BLVV（护套线）（2.5- 500㎡） 橡胶绝缘： BX、BXR、BLX(1.0-500㎡)
（4）地埋线：铜芯：BVV 铝芯：BLVV、BLYY(4-800㎡)
（5）其他：护套线、双芯绞线、多芯线、水线、花线、
电焊机专用，北方在冻土层以下
一般为1.5m，阴面1.7m。b、10kv及以下电缆埋地敷设
在同一通道内数量：直埋一般小于8根、排管敷设大于
③ 橡皮绝缘电缆 a、XV-0.6/1（ 3×150+70）表示铜芯、橡皮绝缘、聚氯乙烯护 套、额定电压0.6/1KV、三个主线芯、表称截面150mm²、中性 线芯标称截面70mm²的电力电缆。 b、XLV-0.6/1（ 3×150+70）表示铝芯、橡皮绝缘、聚氯乙烯 护套、额定电压0.6/1KV、三个主线芯、表称截面150mm²、中 性线芯N的标称截面70mm²的电力电缆。 ④聚氯乙烯绝缘电缆 a、VV22-0.6/1（ 3×240）表示铜芯、聚氯乙烯绝缘、钢带铠 装、聚氯乙烯护套、额定电压为0.6/1KV、三芯、标称截面 240mm²的电力电缆。 b、VLV23-0.6/1（3×240）表示铝芯、聚氯乙烯绝缘、钢带铠 装、聚乙烯护套、额定电压为0.6/1KV、三芯、标称截面 240mm²的电力电缆。 c、VLV23-0.6/1(3×240＋1×120) 表示铝芯、聚氯乙烯绝缘、 钢带铠装、聚乙烯护套、额定电压为0.6/1KV、三芯、标称截 面240mm²、中性线芯标称截面为120mm²的电力电缆。
⑥、如某电缆型号为YJLV22，表示该电缆为交联聚氯乙烯绝缘、 铝芯、聚氯乙烯内护层、双钢带铠装、聚氯乙烯外护套电力 电缆；KVVP表示聚氯乙烯绝缘、聚氯乙烯护套、带屏蔽层的 铜芯控制电缆。
⑦、例如，ZR-BV表示阻燃铜芯聚氯乙烯（塑料）绝缘电线， ZR-BV-105表示阻燃铜芯聚氯乙烯（塑料）绝缘电线，可耐 105℃的高温，NH-VV表示铜芯聚氯乙烯绝缘、耐火聚氯乙烯 护套电缆，DW-低烟无囱等。
电力电缆的型号表示方法 ①黏性电缆 a、ZL03-0.6/1（ 3×185）表示铜芯、黏性油浸纸绝缘、 铝套聚乙烯护套、额定电压0.6/1KV、三芯、标称截面 185mm²的电力电缆。 b、ZLL03-0.6/1（ 3×185）表示铝芯、黏性油浸纸绝缘、 铝套聚乙烯护套、额定电压为0.6/1KV、三芯、标称截面 185mm²的电力电缆。 ②不滴流电缆 a、ZQFD22-21/35（ 3×185）表示铜芯、不滴流油浸纸绝 缘、分相铅套、钢带铠装聚氯乙烯护套、额定电压为 21/35KV、三芯、标称截面185mm²的电力电缆。 b、ZLQFD23-21/35 （3×185）表示铝芯、不滴流油浸纸 绝缘、分相铅套、钢带铠装、聚乙烯护套、额定电压为 21/35KV、三芯、标称截面185mm²的电力电缆。
⑤交联聚氯乙烯绝缘电缆 a、YJV22-0.6/1（ 3×185）表示铜芯、交联聚氯乙烯绝缘、 钢带铠装、聚氯乙烯护套、额定电压为0.6/1KV、三芯、标 称截面185mm²的电力电缆。 b、YJV32-0.6/1（ 3×185＋1×95）表示铜芯、交联聚氯乙烯 绝缘、细钢丝铠装、聚氯乙烯护套、额定电压为0.6/1KV、 三芯、标称截面185mm²、中性线芯N的标称截面95mm²的电力 电缆。 c、YJV43-0.6/1（ 3×185＋1×95）表示铜芯、交联聚氯乙烯 绝缘、粗钢丝铠装、聚乙烯护套、额定电压为0.6/1KV、三 芯、标称截面185mm²、中性线芯N的标称截面95mm²的电力电 缆。 d、YJV23-0.6/1-2（ 3×185＋1×95）表示铜芯、交联聚氯乙 烯绝缘、钢带铠装、聚乙烯护套、额定电压为0.6/1KV、2根 （即2路）三芯火线、标称截面185mm²、中性线芯N的标称截 面95mm²的电力电缆。
