模块二 数控机床结构及主要部件下部

数控机床的结构组成及原理数控机床是一种通过计算机控制的机床，可以实现多种复杂的加工操作。

它的结构组成及原理可以大致分为机床主体部分、控制系统部分和辅助装置部分。

一、机床主体部分1.床身：床身是整个数控机床的基础部分，承载整个机床的各个部件和装置，同时具有足够的刚性和稳定性。

床身通常由大型整体铸件制成，常见的有平面床、斜床和立式床等。

床身上设有导轨、滑块和滚珠丝杠等装置，用于支撑和导向主轴箱、工作台等。

2.主轴箱：主轴箱是数控机床的重要部件之一，通常由主轴、主轴动力装置、主轴箱座、电动机及其驱动装置等组成。

主轴箱用来传递动力，使主轴旋转，是实现机床加工功能的关键部分。

3.工作台：工作台是数控机床上用于夹持工件的装置，它可以沿各个方向进行移动和转动。

工作台通常由工作台体、刀架座、刀具变位装置等组成。

工作台的移动和转动由驱动装置控制，实现对工件的定位和加工。

二、控制系统部分1.数控装置：数控装置是整个机床的控制中心，由硬件部分和软件部分组成。

硬件部分包括主机、输入输出设备、接口电路等，软件部分是指数控机床的控制程序。

数控装置能够根据加工要求，自动生成加工程序，并控制机床的各个动作。

2.伺服系统：伺服系统是数控机床的动力系统，主要由伺服电机、传动机构和测量装置等组成。

伺服电机通过控制系统接收指令，根据要求实现各个轴向的运动。

传动机构将电机运动传递到工作台或刀架等部位，测量装置用于检测轴向运动的位置和速度。

三、辅助装置部分1.刀具变位装置：刀具变位装置是数控机床上用来实现刀具的换刀和夹紧的装置。

它能够实现快速的刀具换向和自动夹紧，提高机床的加工效率。

2.冷却液供给装置：冷却液供给装置是用于给切削过程提供冷却润滑的装置，它能够保持刀具的正常工作温度，延长刀具的使用寿命，并提高加工质量。

3.操作平台：操作平台是供操作人员进行操作和监控的地方，它通常设有显示屏、键盘、手柄等操作设备，用于输入指令、调整参数以及监控加工过程。

数控车床的组成和基本结构数控车床是一种通过计算机控制的机床，能够自动完成各种加工操作。

它由许多不同的部件组成，每个部件都发挥着重要的作用，共同构成了数控车床的基本结构。

1.床身结构数控车床的床身通常由铸铁或焊接钢板制成，具有高强度和稳定性。

床身上安装有导轨，用来支撑和引导工件夹具的移动。

床身的结构设计直接影响了数控车床的加工精度和稳定性。

2.主轴箱主轴箱是数控车床的核心部件，包括主轴、主轴承和主驱动装置。

主轴箱负责驱动刀具进行旋转，完成工件的车削加工。

主轴箱的设计和制造质量直接关系到数控车床的加工精度和效率。

3.刀架刀架是数控车床上用来安装刀具的部件，通常包括横梁、滑块和刀架座。

刀架可以根据加工需要进行自动换刀和调整，能够实现多种不同形状和尺寸的切削操作。

4.工件夹具工件夹具是用来固定工件的装置，通常由定位元件、夹紧装置和支撑装置构成。

工件夹具的设计和选择直接关系到数控车床加工的稳定性和安全性。

5.数控系统数控系统是数控车床的大脑，负责控制和监控整个加工过程。

数控系统通常由控制器、编程装置和监控设备组成，能够实现高精度、高效率的加工操作。

6.润滑系统润滑系统是数控车床的重要组成部分，用来给各个运动部件提供润滑和冷却。

良好的润滑系统能够延长数控车床的使用寿命，提高加工质量。

7.冷却系统冷却系统用来降低刀具和工件的温度，防止因高温引起的变形和磨损。

冷却系统通常包括冷却液循环系统和喷淋装置，能够有效地提高数控车床的加工效率和质量。

总的来说，数控车床的组成和基本结构是非常复杂和精密的，各个部件之间密切配合，共同完成工件的加工任务。

只有充分理解和掌握数控车床的组成结构，才能更好地发挥其加工能力和效率，满足不同加工需求。

数控车床在现代制造业中扮演着重要角色，其发展和应用将进一步推动制造业的发展和进步。

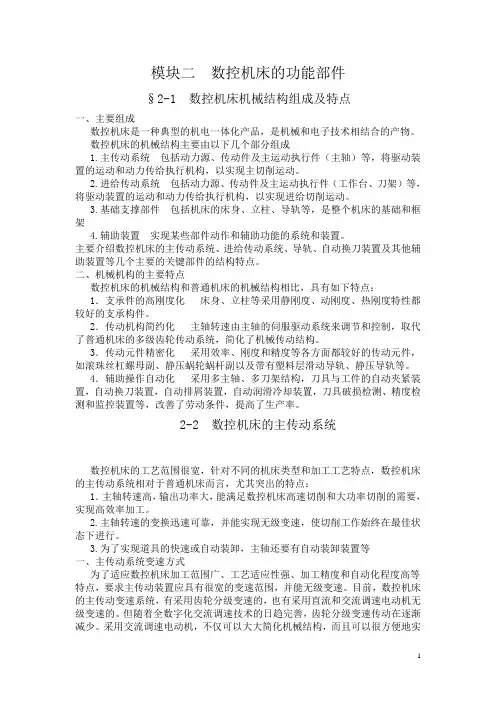

模块二数控机床的功能部件§2-1 数控机床机械结构组成及特点一、主要组成数控机床是一种典型的机电一体化产品，是机械和电子技术相结合的产物。

数控机床的机械结构主要由以下几个部分组成1.主传动系统包括动力源、传动件及主运动执行件（主轴）等，将驱动装置的运动和动力传给执行机构，以实现主切削运动。

2.进给传动系统包括动力源、传动件及主运动执行件（工作台、刀架）等，将驱动装置的运动和动力传给执行机构，以实现进给切削运动。

3.基础支撑部件包括机床的床身、立柱、导轨等，是整个机床的基础和框架4.辅助装置实现某些部件动作和辅助功能的系统和装置。

主要介绍数控机床的主传动系统、进给传动系统、导轨、自动换刀装置及其他辅助装置等几个主要的关键部件的结构特点。

二、机械机构的主要特点数控机床的机械结构和普通机床的机械结构相比，具有如下特点：1．支承件的高刚度化床身、立柱等采用静刚度、动刚度、热刚度特性都较好的支承构件。

2．传动机构简约化主轴转速由主轴的伺服驱动系统来调节和控制，取代了普通机床的多级齿轮传动系统，简化了机械传动结构。

3．传动元件精密化采用效率、刚度和精度等各方面都较好的传动元件，如滚珠丝杠螺母副、静压蜗轮蜗杆副以及带有塑料层滑动导轨、静压导轨等。

4．辅助操作自动化采用多主轴、多刀架结构，刀具与工件的自动夹紧装置，自动换刀装置，自动排屑装置，自动润滑冷却装置，刀具破损检测、精度检测和监控装置等，改善了劳动条件，提高了生产率。

2-2 数控机床的主传动系统数控机床的工艺范围很宽，针对不同的机床类型和加工工艺特点，数控机床的主传动系统相对于普通机床而言，尤其突出的特点：1．主轴转速高，输出功率大，能满足数控机床高速切削和大功率切削的需要，实现高效率加工。

2.主轴转速的变换迅速可靠，并能实现无级变速，使切削工作始终在最佳状态下进行。

3.为了实现道具的快速或自动装卸，主轴还要有自动装卸装置等一、主传动系统变速方式为了适应数控机床加工范围广、工艺适应性强、加工精度和自动化程度高等特点，要求主传动装置应具有很宽的变速范围，并能无级变速。

简述数控车床结构数控车床是一种高精度、高效率的机床，它的结构设计和工作原理都非常复杂。

本文主要介绍数控车床的结构和组成部分，以及每个部分的功能和作用。

一、数控车床的结构数控车床的整体结构可以分为床身、主轴箱、进给箱、刀架、工作台等几个部分。

下面分别介绍每个部分的结构和作用。

1.床身床身是数控车床最基本的部分，它承载整个机床的重量和力量。

床身通常由铸铁或钢板制成，具有高强度和稳定性。

床身上安装了主轴箱、进给箱、刀架和工作台等组件。

2.主轴箱主轴箱是数控车床的核心部分，它包括主轴、主轴马达、主轴箱壳体、主轴前轴承和后轴承等组件。

主轴箱的主要作用是驱动工件旋转，完成车削加工。

3.进给箱进给箱是数控车床的另一个重要部分，它包括进给马达、进给螺杆、进给箱壳体、进给前轴承和后轴承等组件。

进给箱的主要作用是控制工件的进给速度和方向，完成车削加工。

4.刀架刀架是数控车床的切削部分，它包括主轴箱和进给箱中的伺服电机、刀架壳体、刀架座、刀杆、刀片等组件。

刀架的主要作用是控制刀具的位置和方向，完成车削加工。

5.工作台工作台是数控车床的工件支撑部分，它包括工作台床身、工件卡盘、工件支撑、工作台传动等组件。

工作台的主要作用是固定工件，并控制工件的旋转和进给。

二、数控车床的组成部分数控车床的组成部分主要包括数控系统、伺服系统、机械传动系统和液压系统等。

1.数控系统数控系统是数控车床的核心部分，它控制着整个机床的运动和加工过程。

数控系统包括硬件和软件两部分，硬件包括主板、数控器、显示屏等组件，软件包括编程软件、操作软件等组件。

数控系统可以实现自动化加工，提高生产效率和产品质量。

2.伺服系统伺服系统是数控车床的关键部分，它控制着刀架和进给箱的运动和位置。

伺服系统包括伺服电机、伺服驱动器、编码器等组件，它们通过信号传递和反馈控制实现精确的位置控制。

3.机械传动系统机械传动系统是数控车床的重要部分，它负责将电能转换成机械能，驱动主轴和进给箱的运动。

数控机床的结构及组成一、简介数控机床（Numerical Control Machine Tool）是一种通过预先编程的方式来控制机床操作的现代化设备。

它是计算机科学、自动控制技术和机械制造技术相结合的产物。

与传统的机床相比，数控机床具有高速、高精度、高自动化程度和灵活可适应性等优点，广泛应用于航空航天、汽车制造、电子信息、模具制造等领域。

二、结构及组成简述数控机床的结构与组成是实现数控加工的基础，它包括机床本体、数控装置、执行机构和测量系统四个方面。

2.1 机床本体机床本体是数控机床的基本组成部分，它主要由床身、立柱、横梁、工作台、主轴箱、进给箱以及箱盖等部件组成。

•床身是数控机床的基础部分，承载和支撑整个机床的各个部件。

它具有高刚性、高稳定性和高阻尼性能，以确保整个机床在高速、高负荷工作时的稳定性和精度。

•立柱起到支撑和定位的作用，通常由铸铁材料制成，具有足够的刚性和稳定性。

•横梁连接立柱和工作台，起到支撑和传递力量的作用。

•工作台是加工工件的位置，它可以根据不同的加工需求进行升降、旋转和倾斜等运动。

•主轴箱是主轴的安装位置，主轴负责工件的转动，主轴箱通常包括主轴、轴承、主传动装置以及冷却装置等。

•进给箱是控制工件进给运动的装置，通常包括进给伺服电机、螺杆传动机构、导轨和滑块等。

2.2 数控装置数控装置是数控机床的核心部分，它负责接收和解析预先编好的加工程序，并控制机床按照程序要求完成各项加工操作。

数控装置通常由数控主机、控制器、输入设备和输出设备组成。

•数控主机是数控装置的核心部分，它通过输入设备接收加工程序，并对其进行解析和处理，生成相应的控制指令。

•控制器是控制系统的中枢，负责控制数控主机的运行以及与机床的通信。

控制器通常包括运动控制部分、IO接口部分和系统总线部分。

•输入设备主要包括键盘、鼠标、触摸屏等，用于向数控装置输入加工程序、参数等信息。

•输出设备主要包括显示器、打印机等，用于显示加工过程中的信息和结果。

数控机床的主要组成部分有哪些？数控机床的主要组成部分有哪些？现代数控机床都是CNC机床，一般由数控操作系统和机床本体组成，专门用来对金属或木材进行加工的设备，主要有如下几部分组成。

1) CNC装置：计算机数控装置（即CNC装置）是CNC系统的核心，由微处理器（CPU）、存储器、各I／O接口及外围逻辑电路等构成。

2) 数控面板：数控面板是数控系统的控制面板，主要有显示器和键盘组成。

通过键盘和显示器实现系统管理和对数控程序及有关数据进行输入和编辑修改。

3) 可编程逻辑控制器PLC：PLC是一种以微处理器为基础的通用型自动控制装置，用于完成数控机床的各种逻辑运算和顺序控制。

例如：主轴的启停、刀具的更换、冷却液的开关等辅助动作。

4) 机床操作面板：一般数控机床均布置一个机床操作面板，用于在手动方式下对机床进行一些必要的操作，以及在自动方式下对机床的运行进行必要的干预。

上面布置有各种所需的按钮和开关。

5) 伺服系统：伺服系统分为进给伺服系统和主轴伺服系统，进给伺服系统主要有进给伺服单元和伺服进给电机组成。

用于完成刀架和工作台的各项运动。

主轴伺服系统用于数控机床的主轴驱动，一般由恒转矩调速和恒功率调速。

为满足某些加工要求，还要求主轴和进给驱动能同步控制。

6) 机床本体：机床本体的设计与制造，首先应满足数控加工的需要，具有刚度大、精度高、能适应自动运行等特点，由于一般均采用无级调速技术，使得机床进给运动和主传动的变速机构被大大简化甚至取消，为满足高精度的传动要求，广泛采用滚珠丝杆、滚动导轨等高精度传动件。

为提高生产率和满足自动加工的要求，还采用自动刀架以及能自动更换工件的自动夹具等。

上海市松江丰远是在原松江县骏马五金厂（1995年成立）的基础上成立的，位于国际大都市上海的西郊。

工厂是由三线建设大型军工企业回沪人员创建。

二十多年来先后成为几十家内外资企业的配套厂家。

以合理的价格、可靠的质量多次成为年度先锋供应商。

数控车床的结构
数控车床由数控系统、床身、主轴、进给系统、回转刀架、操作面板和帮助系统等部分组成。

1.液压卡盘和液压尾架
液压卡盘是数控车削加工时夹紧工件的重要附件，对一般回转零件可采纳一般液压卡盘；对零件被夹持部位不是圆柱形的零件，则需要采纳专用卡盘；用棒料直接加工零件时需要采纳弹簧卡盘。

对轴向尺寸和径向尺寸的比值较大的零件，需要采纳安装在液压尾架上的活顶尖对零件尾端进行支撑，才能保证对零件进行正确的加工。

2．数控车床的刀架
刀架是数控车床特别重要的部件。

数控车床依据其功能，刀架上可安装的刀具数量一般为8把、10把、12把，有些数控车床可以安装更多的刀具。

刀架的结构形式一般为回转式，刀具沿圆周方向安装在刀架上，可以安装径向车刀、轴向车刀、钻头、镗刀。

车削加工中心还可安装轴向铣刀、径向铣刀。

少数数控车床的刀架为直排式，刀具沿一条直线安装。

数控车床可以配备两种刀架：
( 1 )专用刀架由车床生产厂商自己开发，所使用的刀柄也是专用的。

这种刀架的优点是制造成本低，但缺乏通用性。

( 2 )通用刀架依据肯定的通用标准（如VDI，德国工程师协会）而
生产的刀架，数控车床生产厂商可以依据数控车床的功能要求进行选择配置。

3．铣削动力头
数控车床刀架上安装铣削动力头后可以大大扩展数控车床的加工力量。

4．数控车床的刀具
在数控车床或车削加工中心上加工零件时，应依据车床的刀架结构和可以安装刀具的数量，合理、科学地支配刀具在刀架上的位置，并留意避开刀具在静止和工作时，刀具与机床、刀具与工件及刀具相互之间的干涉现象。

数控车床上常用的刀具如图所示。

数控机床各个组成部分的工作原理及结构第一节输入装置输入装置是整个数控系统的初始工作机构，它将准确可靠的接收信息介质上所记录的“工程语言"、运算及操作指令等原始数据，转为数控装置能处理的信息，并同时输送给数控装置.输入信息的方式分手动输入和自动输入.手动输入简单、方便但输入速度慢容易出错.现代数控机床普遍采用自动输入，其输入形式有光电阅读机、磁带阅读机及磁盘驱动器以及无带自动输入方式。

其它输入方式:1。

无带自动输入方式在高档数控机床上，设置有自动编程系统和动态模拟显示器（CRT）。

将这些设备通过计算机接口与机床的数控系统相连接,自动编程所编制的加工程序即可直接在机床上调用,无需经制控制介质后再另行输入。

2.触针接触式阅读机输入方式又称为程控机头或电报机头，结构简单，阅读速度较慢，但输入可靠、价格低廉故在部分线切割机床加工中仍在用。

3。

磁带、磁盘输入方式磁带输入方式进行信息输入，其信息介质为“录音"磁带,只不过录制的不是声音，而是各种数据。

加工程序等数据信息一方面由微机内的磁盘驱动器“写入"磁盘上进行储存，另外也由磁盘驱动器进行阅读并通过微机接口输入到机床数控装置中去。

第二节数控装置数控装置是数控机床的核心,数控机床几乎所有的控制功能（进给坐标位置与速度，主轴、刀具、冷却及机床强电等多种辅助功能）都由它控制实现.因此数控装置的发展，在很大程度上代表了数控机床的发展方向.数控装置的作用是接收加工程序等送来的各种信息，并经处理分配后，向驱动机构发出执行的命令，在执行过程中，其驱动、检测等机构同时将有关信息反馈给数控装置，经处理后,发出新的命令。

一、数控装置的组成1、数字控制的信息1）几何信息—-是指通过被加工零件的图样所获得的几何轮廓的信息.这些信息由数控装置处理后,变为控制各进给轴的指令脉冲，最终形成刀具的移动轨迹。

几何信息的指令，由准备功能G具体规定.2）工艺信息———通过工艺处理后所获得的各种信息。

简述数控机床的结构及组成一、数控机床的概述数控机床是一种高精度、高效率、高自动化程度的机床，它采用计算机控制系统来实现工件的加工。

与传统机床相比，数控机床具有精度高、生产效率高、操作简单等优点，因此在现代制造业中得到了广泛应用。

二、数控机床的结构数控机床主要由以下几个部分组成：主轴箱、工作台、导轨系统、刀库和液压系统等。

1. 主轴箱主轴箱是数控机床的核心部件，它包含了主轴和主轴驱动装置。

主轴是用来安装刀具并进行加工的部件，而主轴驱动装置则负责带动主轴旋转。

主轴箱通常由铸铁或钢板焊接而成，其内部采用优质滚动轴承或滑动导轨等结构。

2. 工作台工作台是用来固定工件并进行加工的部件。

根据不同的加工需求，工作台可以分为平面式和立式两种类型。

平面式工作台通常用于平面零件加工，而立式工作台则适用于非平面零件的加工。

3. 导轨系统导轨系统是数控机床的重要组成部分，它负责支撑和定位主轴箱、工作台等部件。

导轨系统通常由滚珠丝杠、直线导轨等组成，其精度和刚度直接影响到机床的加工精度和稳定性。

4. 刀库刀库是用来存放刀具的部件，它通常由多个刀柄和一个转盘组成。

不同类型的刀具可以根据需要进行更换，以满足不同的加工需求。

5. 液压系统液压系统是数控机床的动力源，它负责驱动各种液压元件来完成机床各项功能。

液压系统通常包括油泵、油箱、油管等部件，其性能直接影响到机床的运行效率和稳定性。

三、数控机床的组成数控机床由以下几个主要组成部分构成：1. 数控装置数控装置是数控机床最重要的组成部分之一，它负责对加工过程进行监测和控制。

数控装置通常由计算机、数字信号处理器、编码器等组成，可以实现加工参数的自动调整和控制。

2. 伺服系统伺服系统是数控机床的关键部分之一，它负责驱动主轴箱、工作台等部件进行运动。

伺服系统通常由电机、减速器、编码器等组成，其性能直接影响到机床的加工精度和效率。

3. 控制面板控制面板是数控机床的人机交互界面，它负责向操作员提供操作界面和参数设置功能。

数控车床的组成和基本结构1. 介绍数控车床是一种通过计算机控制的自动化机床，用于加工各种形状复杂的零件。

它具有高精度、高效率和高稳定性的特点，广泛应用于航空航天、汽车、机械制造等领域。

2. 数控车床的组成数控车床主要由以下几个组成部分构成：2.1 主轴主轴是数控车床的核心部件，承载和传递切削力。

它由电机、轴承、主轴箱等组成。

主轴箱具有承载能力强、精度高的特点，能够保证切削过程的稳定性。

2.2 工作台工作台是数控车床上支撑工件的部件，通常由卧式工作台和立式工作台两种形式。

工作台具有可调节的高度和倾斜角度，以适应不同形状和尺寸的工件加工需求。

2.3 刀架刀架用于固定和调节刀具，使其能够按照编程指令进行切削。

刀架通常具有多个工位，可以容纳不同类型和尺寸的刀具。

刀架的升降和前后移动可以通过液压系统或伺服电机完成。

2.4 驱动系统驱动系统包括主轴驱动和进给驱动两部分。

主轴驱动通过电机和变速箱实现，可以控制主轴的转速和方向。

进给驱动通过伺服电机和滚珠丝杠等实现，可以控制刀具在工件上的运动。

2.5 控制系统控制系统是数控车床的核心，负责接收和解析加工程序，并控制各个部件的运动。

常见的数控系统有Siemens、Fanuc、Mitsubishi等。

控制系统通常由电脑、数控面板、编程器等组成。

3. 数控车床的基本结构数控车床具有以下基本结构：3.1 床身床身是数控车床的基础部件，承载和支撑整个机床的各个部分。

床身由铸铁或焊接钢板制成，具有高强度和刚性，以保证加工过程的稳定性。

3.2 横梁横梁位于床身上方，与床身垂直，用于支撑和固定刀架、主轴箱和进给系统。

横梁通常由铸铁制成，具有高刚性和抗变形能力。

3.3 斜床斜床是一种特殊结构的数控车床，其床身呈斜面倾斜。

斜床的设计可以提高床身的刚性和稳定性，适用于加工重型零件。

3.4 冷却系统冷却系统用于降低加工温度，减少切削热对工件和刀具的影响。

冷却系统通常由冷却液箱、冷却泵和喷嘴等组成。

数控机床的结构组成及组成部分的作用数控机床是指通过数控系统控制机床进行加工的一种机床。

它由许多不同的部件组成，每个部件都有着特定的作用。

本文将详细介绍数控机床的结构组成及各组成部分的作用。

一、数控机床的结构组成数控机床的结构主要包括数控系统、机床本体、执行机构和辅助设备等四个部分。

1. 数控系统：数控系统是数控机床的核心部分，负责接收、解释和处理用户输入的加工程序，并将其转化为机床能够执行的运动控制指令。

数控系统通常由硬件和软件两部分组成。

硬件包括中央处理器、输入输出设备、存储设备等，而软件则包括数控程序编辑器、解释器和运动控制算法等。

数控系统的性能和功能对整个机床的加工精度和效率有着重要影响。

2. 机床本体：机床本体是数控机床的主体部分，用于固定和支撑工件和刀具，实现加工运动。

机床本体通常由床身、工作台、主轴箱、进给机构等组成。

床身是机床的主要支撑结构，用于承载各个部件的安装。

工作台是固定工件的平台，通常可以沿X、Y、Z三个方向进行运动。

主轴箱则用于固定和驱动主轴，实现旋转运动。

进给机构负责控制工作台和主轴的运动，实现加工过程中的进给和进给速度控制。

3. 执行机构：执行机构是数控机床实现加工运动的关键部分，主要包括主轴和进给轴等。

主轴是负责旋转的部件，用于驱动刀具进行切削加工。

进给轴则用于控制工作台和刀具在X、Y、Z轴方向的移动。

执行机构的精度和稳定性对加工质量和效率有着重要影响。

4. 辅助设备：辅助设备主要包括刀库、刀具测量装置、冷却液系统等。

刀库用于存放不同类型的刀具，方便刀具的更换和管理。

刀具测量装置则用于测量刀具的尺寸和磨损情况，以便及时更换和修复。

冷却液系统则用于降低加工过程中的温度，提高加工质量和刀具寿命。

二、各组成部分的作用1. 数控系统的作用：数控系统是数控机床的大脑，它负责接收用户输入的加工程序，并将其转化为机床能够执行的运动控制指令。

数控系统具有高精度、高效率、高稳定性的特点，能够实现复杂的加工过程控制，提高加工精度和生产效率。

数控机床的主要零件和组成部分简介数控机床是一种通过计算机控制工作台运动轨迹和切削工具切削加工零件的高精度设备。

它由许多主要零件和组成部分组成，这些零件和组成部分共同工作，确保机床的正常运行和加工质量。

本文将介绍数控机床的主要零件和组成部分。

数控机床的主要零件之一是床身，它是机床的主体部分，承载和支撑各个组件。

床身通常由铸铁或焊接钢板制成，具有高强度和稳定性，为机床提供了坚固的基础。

床身上的滑轨是数控机床的关键组成部分之一。

滑轨分为纵向导轨和横向导轨。

纵向导轨用于工作台的上下移动，而横向导轨用于刀架或工作台的前后移动。

滑轨通常由硬质合金或线性导轨制成，具有高硬度和耐磨性，确保了精度和稳定性。

数控机床的刀架是安装切削工具和刀具的部件，用于进行加工操作。

刀架可以进行自动换刀，并具有不同的刀具安装座，以适应不同的加工需求。

刀架通常由铸铁或钢制成，并具有高刚性和稳定性。

刀具是数控机床的重要零件，用于进行零件的切削加工。

刀具的种类繁多，包括车刀、铣刀、钻头等。

不同种类的刀具可以实现不同的切削形式和加工效果。

刀具通常由高速钢或硬质合金制成，具有高硬度和耐磨性。

数控机床的主轴是刀具的驱动部分，它通过电机将旋转动力传递给刀具，实现切削加工。

主轴通常由电机、轴承和主轴箱组成。

电机提供动力，轴承支撑主轴的旋转，主轴箱起到固定和保护主轴的作用。

主轴具有高速度和高精度，能够实现高效的切削加工。

数控机床还包括控制系统和编程系统。

控制系统由计算机、控制器和传感器组成，用于控制机床的运动和加工过程。

编程系统用于编写和编辑加工程序，指导机床进行加工操作。

控制系统和编程系统使得数控机床具有高自动化和高精度的特点，大大提高了加工效率和加工质量。

总之，数控机床的主要零件和组成部分共同发挥作用，实现了高精度和高效率的切削加工。

床身、滑轨、刀架、刀具、主轴以及控制系统和编程系统都是数控机床不可或缺的部分。

随着技术的不断进步，数控机床的零件和组成部分也在不断更新和优化，以适应越来越复杂和精细的加工需求。

数控车床的组成和基本结构
数控车床是一种高精度、高效率的机床，广泛应用于各种工业制造领域。

它的组成和基本结构包括以下几个方面。

1. 主轴箱
主轴箱是数控车床的核心部件，它包括主轴、主轴驱动器、主轴支承等。

主轴箱的设计直接影响到数控车床的加工精度和稳定性。

2. 床身
床身是数控车床的基础结构，它由铸铁或钢板焊接而成。

床身上设置了导轨、滑块等零部件，用于支撑和传动工作台和刀架等部件。

3. 刀架
刀架是数控车床上用来固定切割工具的部件。

它可以在水平方向和垂直方向上移动，以实现不同角度和深度的切割操作。

4. 工作台
工作台是数控车床上用来固定工件并进行加工操作的部件。

它可以在水平方向和垂直方向上移动，并且可以旋转以实现多角度加工操作。

5. 数控系统
数控系统是数控车床最重要的组成部分之一。

它包括数控装置、运动控制器、编程控制器等，用于实现加工操作的自动化和精确控制。

6. 润滑系统
润滑系统是数控车床上用来保证机械零部件正常运转的部件。

它包括油泵、油箱、油管等，用于向机械零部件提供充分的润滑和冷却。

7. 冷却系统
冷却系统是数控车床上用来冷却切削工具和工件的部件。

它可以通过喷水或者喷气等方式将冷却剂送到切削区域，以降低加工温度并提高加工效率。

总之，数控车床的组成和基本结构非常复杂，需要各个部件之间密切配合才能实现高质量的加工操作。

只有在充分理解其结构和原理的基础上，才能更好地利用数控车床进行生产制造。
