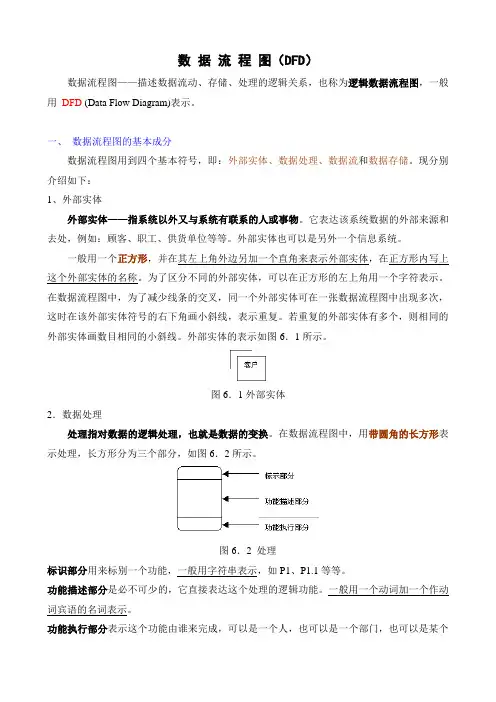

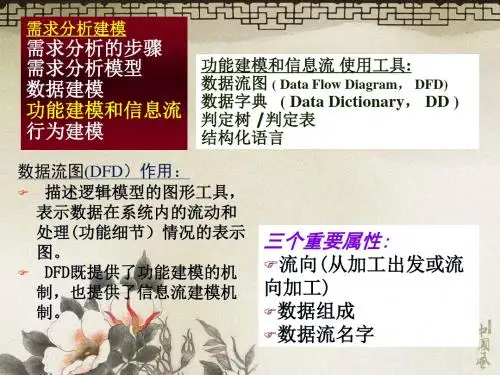

数据流图(DFD)专题讲解

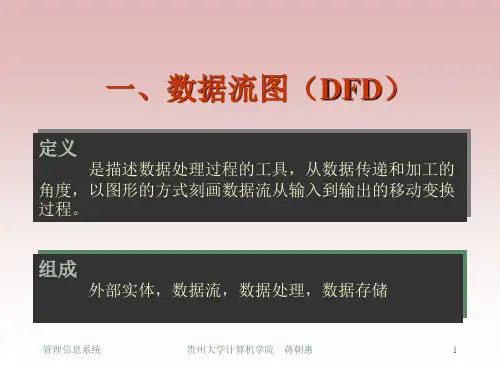

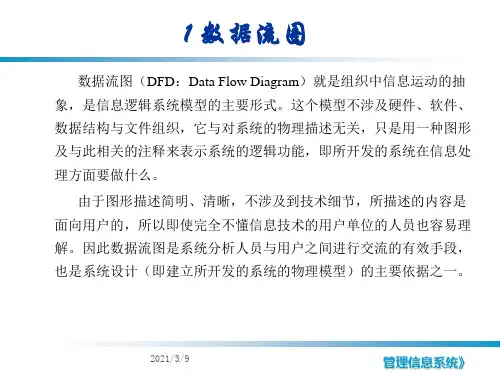

数据流程图（DFD）数据流程图——描述数据流动、存储、处理的逻辑关系，也称为逻辑数据流程图，一般用DFD (Data Flow Diagram)表示。

一、数据流程图的基本成分数据流程图用到四个基本符号，即：外部实体、数据处理、数据流和数据存储。

现分别介绍如下：1、外部实体外部实体——指系统以外又与系统有联系的人或事物。

它表达该系统数据的外部来源和去处，例如：顾客、职工、供货单位等等。

外部实体也可以是另外一个信息系统。

一般用一个正方形，并在其左上角外边另加一个直角来表示外部实体，在正方形内写上这个外部实体的名称。

为了区分不同的外部实体，可以在正方形的左上角用一个字符表示。

在数据流程图中，为了减少线条的交叉，同一个外部实体可在一张数据流程图中出现多次，这时在该外部实体符号的右下角画小斜线，表示重复。

若重复的外部实体有多个，则相同的外部实体画数目相同的小斜线。

外部实体的表示如图6．1所示。

图6．1外部实体2．数据处理处理指对数据的逻辑处理，也就是数据的变换。

在数据流程图中，用带圆角的长方形表示处理，长方形分为三个部分，如图6．2所示。

图6．2 处理标识部分用来标别一个功能，一般用字符串表示，如P1、P1.1等等。

功能描述部分是必不可少的，它直接表达这个处理的逻辑功能。

一般用一个动词加一个作动词宾语的名词表示。

功能执行部分表示这个功能由谁来完成，可以是一个人，也可以是一个部门，也可以是某个计算机程序。

3．数据流数据流是指处理功能的输人或输出，用一个水平箭头或垂直箭头表示。

箭头指出数据的流动方向。

数据流可以是信件、票据，也可以是电话等。

一般说来，对每个数据流要加以简单的描述，使用户和系统设计员能够理解一个数据流的含义。

对数据流的描述写在箭头的上方，一些含义十分明确的数据流，也可以不加说明，如图6．3所示。

图6．3数据流4．数据存储数据存储表示数据保存的地方。

这里"地方"并不是指保存数据的物理地点或物理介质，而是指数据存储的逻辑描述。

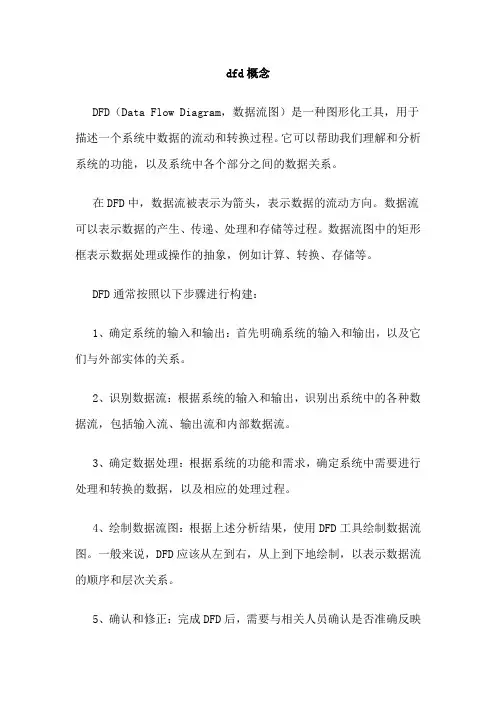

dfd概念

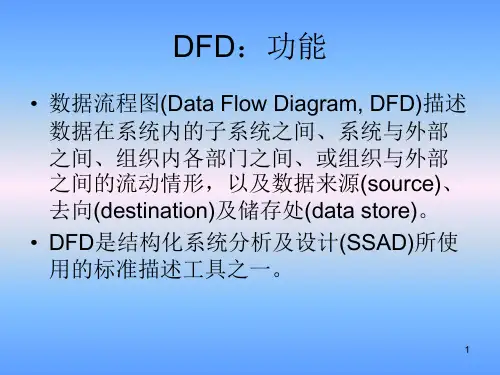

DFD（Data Flow Diagram，数据流图）是一种图形化工具，用于描述一个系统中数据的流动和转换过程。

它可以帮助我们理解和分析系统的功能，以及系统中各个部分之间的数据关系。

在DFD中，数据流被表示为箭头，表示数据的流动方向。

数据流可以表示数据的产生、传递、处理和存储等过程。

数据流图中的矩形框表示数据处理或操作的抽象，例如计算、转换、存储等。

DFD通常按照以下步骤进行构建：
1、确定系统的输入和输出：首先明确系统的输入和输出，以及它们与外部实体的关系。

2、识别数据流：根据系统的输入和输出，识别出系统中的各种数据流，包括输入流、输出流和内部数据流。

3、确定数据处理：根据系统的功能和需求，确定系统中需要进行处理和转换的数据，以及相应的处理过程。

4、绘制数据流图：根据上述分析结果，使用DFD工具绘制数据流图。

一般来说，DFD应该从左到右，从上到下地绘制，以表示数据流的顺序和层次关系。

5、确认和修正：完成DFD后，需要与相关人员确认是否准确反映
了系统的功能和需求，并根据需要进行修正和完善。

通过构建DFD，我们可以更好地理解系统的数据流动和数据处理
过程，从而更好地进行系统设计、开发和维护。

DFD还可以作为系统需求规格说明的一部分，用于向其他人员描述系统的功能和数据流程。

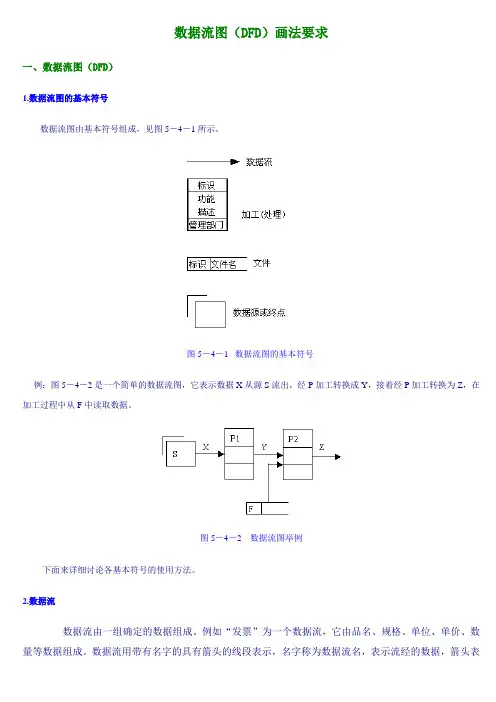

数据流图（DFD）画法要求一、数据流图（DFD）1.数据流图的基本符号数据流图由基本符号组成，见图5－4－1所示。

图5－4－1 数据流图的基本符号例：图5－4－2是一个简单的数据流图，它表示数据X从源S流出，经P加工转换成Y，接着经P加工转换为Z，在加工过程中从F中读取数据。

图5－4－2数据流图举例下面来详细讨论各基本符号的使用方法。

2.数据流数据流由一组确定的数据组成。

例如“发票”为一个数据流，它由品名、规格、单位、单价、数量等数据组成。

数据流用带有名字的具有箭头的线段表示，名字称为数据流名，表示流经的数据，箭头表示流向。

数据流可以从加工流向加工，也可以从加工流进、流出文件，还可以从源点流向加工或从加工流向终点。

对数据流的表示有以下约定：对流进或流出文件的数据流不需标注名字，因为文件本身就足以说明数据流。

而别的数据流则必须标出名字，名字应能反映数据流的含义。

数据流不允许同名。

两个数据流在结构上相同是允许的，但必须体现人们对数据流的不同理解。

例如图5－4－3(a)中的合理领料单与领料单两个数据流，它们的结构相同，但前者增加了合理性这一信息。

两个加工之间可以有几股不同的数据流，这是由于它们的用途不同，或它们之间没有联系，或它们的流动时间不同，如图5－4－3(b)所示。

（a）（b）（c）图5－4－3 简单数据流图举例数据流图描述的是数据流而不是控制流。

如图5-4-3 (c)中，“月末”只是为了激发加工“计算工资”，是一个控制流而不是数据流，所以应从图中删去。

3.加工处理加工处理是对数据进行的操作，它把流入的数据流转换为流出的数据流。

每个加工处理都应取一个名字表示它的含义，并规定一个编号用来标识该加工在层次分解中的位置。

名字中必须包含一个动词，例如“计算”、“打印”等。

对数据加工转换的方式有两种：改变数据的结构，例如将数组中各数据重新排序；产生新的数据，例如对原来的数据总计、求平均等值。

4.文件文件是存贮数据的工具。

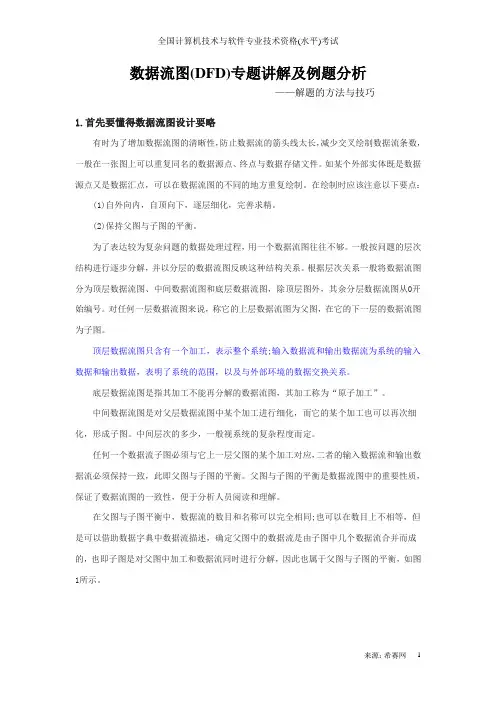

数据流图(DFD)专题讲解及例题分析——解题的方法与技巧1.首先要懂得数据流图设计要略有时为了增加数据流图的清晰性，防止数据流的箭头线太长，减少交叉绘制数据流条数，一般在一张图上可以重复同名的数据源点、终点与数据存储文件。

如某个外部实体既是数据源点又是数据汇点，可以在数据流图的不同的地方重复绘制。

在绘制时应该注意以下要点：(1)自外向内，自顶向下，逐层细化，完善求精。

(2)保持父图与子图的平衡。

为了表达较为复杂问题的数据处理过程，用一个数据流图往往不够。

一般按问题的层次结构进行逐步分解，并以分层的数据流图反映这种结构关系。

根据层次关系一般将数据流图分为顶层数据流图、中间数据流图和底层数据流图，除顶层图外，其余分层数据流图从0开始编号。

对任何一层数据流图来说，称它的上层数据流图为父图，在它的下一层的数据流图为子图。

顶层数据流图只含有一个加工，表示整个系统;输入数据流和输出数据流为系统的输入数据和输出数据，表明了系统的范围，以及与外部环境的数据交换关系。

底层数据流图是指其加工不能再分解的数据流图，其加工称为“原子加工”。

中间数据流图是对父层数据流图中某个加工进行细化，而它的某个加工也可以再次细化，形成子图。

中间层次的多少，一般视系统的复杂程度而定。

任何一个数据流子图必须与它上一层父图的某个加工对应，二者的输入数据流和输出数据流必须保持一致，此即父图与子图的平衡。

父图与子图的平衡是数据流图中的重要性质，保证了数据流图的一致性，便于分析人员阅读和理解。

在父图与子图平衡中，数据流的数目和名称可以完全相同;也可以在数目上不相等，但是可以借助数据字典中数据流描述，确定父图中的数据流是由子图中几个数据流合并而成的，也即子图是对父图中加工和数据流同时进行分解，因此也属于父图与子图的平衡，如图1所示。

图1 父图与子图的平衡(3)保持数据守恒。

也就是说，一个加工所有输出数据流中的数据必须能从该加工的输入数据流中直接获得，或者是通过该加工能产生的数据。

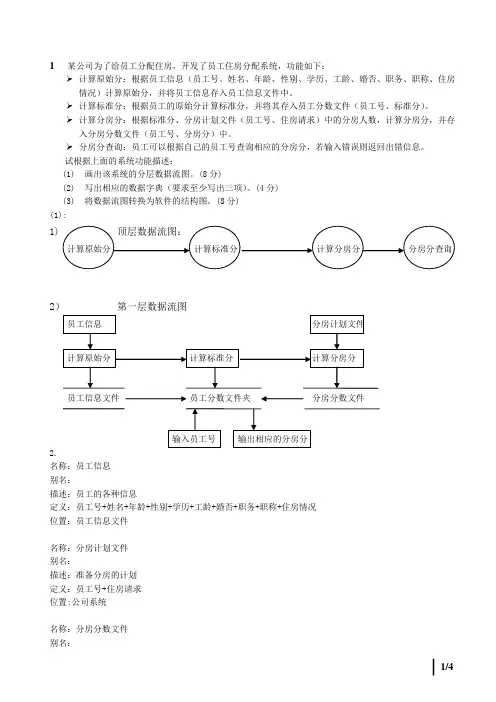

1某公司为了给员工分配住房，开发了员工住房分配系统，功能如下：计算原始分：根据员工信息（员工号、姓名、年龄、性别、学历、工龄、婚否、职务、职称、住房情况）计算原始分，并将员工信息存入员工信息文件中。

计算标准分：根据员工的原始分计算标准分，并将其存入员工分数文件（员工号、标准分）。

计算分房分：根据标准分、分房计划文件（员工号、住房请求）中的分房人数，计算分房分，并存入分房分数文件（员工号、分房分）中。

分房分查询：员工可以根据自己的员工号查询相应的分房分，若输入错误则返回出错信息。

试根据上面的系统功能描述：(1)画出该系统的分层数据流图。

(8分)(2)写出相应的数据字典（要求至少写出三项）。

(4分)(3)将数据流图转换为软件的结构图。

(8分)(1):1)2）第一层数据流图员工信息文件员工分数文件夹分房分数文件2.名称：员工信息别名：描述：员工的各种信息定义：员工号+姓名+年龄+性别+学历+工龄+婚否+职务+职称+住房情况位置：员工信息文件名称：分房计划文件别名：描述：准备分房的计划定义：员工号+住房请求位置:公司系统名称：分房分数文件别名：描述：计算出的每个员工分房分数的文件定义：员工号+分房分位置：公司系统2阅读以下说明和图，回答问题1至问题5，将解答填入答题纸的对应栏内。

（20分）【说明】某高校欲开发一个成绩管理系统，记录并管理所有选修课程的学生的平时成绩和考试成绩，其主要功能描述如下：1)每门课程都有3到6个单元构成，每个单元结束后会进行一次测试，其成绩作为这门课程的平时成绩。

课程结束后进行期末考试，其成绩作为这门课程的考试成绩。

2)学生的平时成绩和考试成绩均由每门课程的主讲教师上传给成绩管理系统。

3)在记录学生成绩之前，系统需要验证这些成绩是否有效。

首先，根据学生信息文件来确认该学生是否选修这门课程，若没有，那么这些成绩是无效的；如果他的确选修了这门课程，再根据课程信息文件和课程单元信息文件来验证平时成绩是否与这门课程所包含的单元相对应，如果是，那么这些成绩是有效的，否则无效。

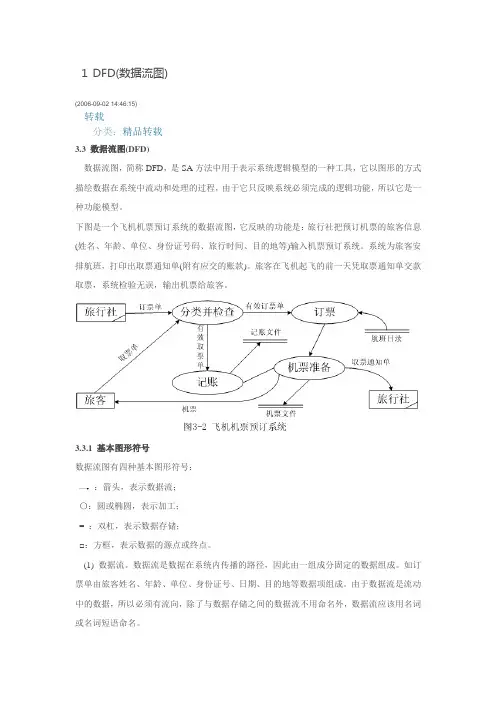

1DFD(数据流图)(2006-09-02 14:46:15)转载分类：精品转载3.3 数据流图(DFD)数据流图，简称DFD，是SA方法中用于表示系统逻辑模型的一种工具，它以图形的方式描绘数据在系统中流动和处理的过程，由于它只反映系统必须完成的逻辑功能，所以它是一种功能模型。

下图是一个飞机机票预订系统的数据流图，它反映的功能是：旅行社把预订机票的旅客信息(姓名、年龄、单位、身份证号码、旅行时间、目的地等)输入机票预订系统。

系统为旅客安排航班，打印出取票通知单(附有应交的账款)。

旅客在飞机起飞的前一天凭取票通知单交款取票，系统检验无误，输出机票给旅客。

3.3.1 基本图形符号数据流图有四种基本图形符号：：箭头，表示数据流；〇：圆或椭圆，表示加工；= ：双杠，表示数据存储；□：方框，表示数据的源点或终点。

(1) 数据流。

数据流是数据在系统内传播的路径，因此由一组成分固定的数据组成。

如订票单由旅客姓名、年龄、单位、身份证号、日期、目的地等数据项组成。

由于数据流是流动中的数据，所以必须有流向，除了与数据存储之间的数据流不用命名外，数据流应该用名词或名词短语命名。

(2)加工(又称为数据处理)。

对数据流进行某些操作或变换。

每个加工也要有名字，通常是动词短语，简明地描述完成什么加工。

在分层的数据流图中，加工还应编号。

(3)数据存储(又称为文件)，指暂时保存的数据，它可以是数据库文件或任何形式的数据组织。

(4)数据源点或终点，是本软件系统外部环境中的实体(包括人员、组织或其他软件系统)，统称外部实体。

一般只出现在数据流图的顶层图。

3.3.2画数据流图的步骤(1)首先画系统的输入输出，即先画顶层数据流图。

顶层流图只包含一个加工，用以表示被开发的系统，然后考虑该系统有哪些输入数据、输出数据流。

顶层图的作用在于表明被开发系统的范围以及它和周围环境的数据交换关系。

下图为飞机机票预订系统的顶层图。

(2)画系统内部，即画下层数据流图。

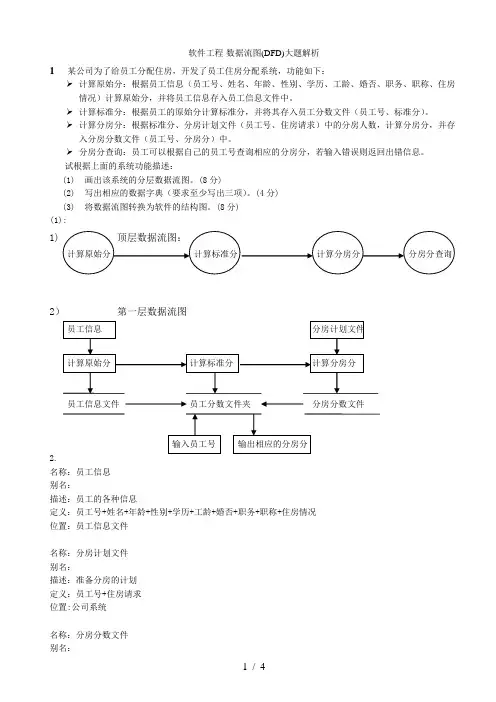

1某公司为了给员工分配住房，开发了员工住房分配系统，功能如下：➢计算原始分：根据员工信息（员工号、姓名、年龄、性别、学历、工龄、婚否、职务、职称、住房情况）计算原始分，并将员工信息存入员工信息文件中。

➢计算标准分：根据员工的原始分计算标准分，并将其存入员工分数文件（员工号、标准分）。

➢计算分房分：根据标准分、分房计划文件（员工号、住房请求）中的分房人数，计算分房分，并存入分房分数文件（员工号、分房分）中。

➢分房分查询：员工可以根据自己的员工号查询相应的分房分，若输入错误则返回出错信息。

试根据上面的系统功能描述：(1)画出该系统的分层数据流图。

(8分)(2)写出相应的数据字典（要求至少写出三项）。

(4分)(3)将数据流图转换为软件的结构图。

(8分)(1):1)2）第一层数据流图员工信息文件员工分数文件夹分房分数文件2.名称：员工信息别名：描述：员工的各种信息定义：员工号+姓名+年龄+性别+学历+工龄+婚否+职务+职称+住房情况位置：员工信息文件名称：分房计划文件别名：描述：准备分房的计划定义：员工号+住房请求位置:公司系统名称：分房分数文件别名：描述：计算出的每个员工分房分数的文件定义：员工号+分房分位置：公司系统2阅读以下说明和图，回答问题1至问题5，将解答填入答题纸的对应栏内。

（20分）【说明】某高校欲开发一个成绩管理系统，记录并管理所有选修课程的学生的平时成绩和考试成绩，其主要功能描述如下：1)每门课程都有3到6个单元构成，每个单元结束后会进行一次测试，其成绩作为这门课程的平时成绩。

课程结束后进行期末考试，其成绩作为这门课程的考试成绩。

2)学生的平时成绩和考试成绩均由每门课程的主讲教师上传给成绩管理系统。

3)在记录学生成绩之前，系统需要验证这些成绩是否有效。

首先，根据学生信息文件来确认该学生是否选修这门课程，若没有，那么这些成绩是无效的；如果他的确选修了这门课程，再根据课程信息文件和课程单元信息文件来验证平时成绩是否与这门课程所包含的单元相对应，如果是，那么这些成绩是有效的，否则无效。

1/4杭州电子科技大学计算机学院 软件与智能研究所某公司为了给员工分配住房，开发了员工住房分配系统，功能如下：计算原始分：根据员工信息（员工号、姓名、年龄、性别、学历、工龄、婚否、职务、职称、住房情况）计算原始分，并将员工信息存入员工信息文件中。

计算标准分：根据员工的原始分计算标准分，并将其存入员工分数文件（员工号、标准分）。

计算分房分：根据标准分、分房计划文件（员工号、住房请求）中的分房人数，计算分房分，并存入分房分数文件（员工号、分房分）中。

分房分查询：员工可以根据自己的员工号查询相应的分房分，若输入错误则返回出错信息。

试根据上面的系统功能描述：(1) 画出该系统的分层数据流图。

(8分)(2) 写出相应的数据字典（要求至少写出三项）。

(4分) (3) 将数据流图转换为软件的结构图。

(8分) (1):1)2） 第一层数据流图员工信息文件员工分数文件夹分房分数文件2.名称：员工信息 别名：描述：员工的各种信息定义：员工号+姓名+年龄+性别+学历+工龄+婚否+职务+职称+住房情况 位置：员工信息文件名称：分房计划文件 别名：描述：准备分房的计划 定义：员工号+住房请求 位置:公司系统名称：分房分数文件 别名：描述：计算出的每个员工分房分数的文件定义：员工号+分房分位置：公司系统2阅读以下说明和图，回答问题1至问题5，将解答填入答题纸的对应栏内。

（20分）【说明】某高校欲开发一个成绩管理系统，记录并管理所有选修课程的学生的平时成绩和考试成绩，其主要功能描述如下：1)每门课程都有3到6个单元构成，每个单元结束后会进行一次测试，其成绩作为这门课程的平时成绩。

课程结束后进行期末考试，其成绩作为这门课程的考试成绩。

2)学生的平时成绩和考试成绩均由每门课程的主讲教师上传给成绩管理系统。

3)在记录学生成绩之前，系统需要验证这些成绩是否有效。

首先，根据学生信息文件来确认该学生是否选修这门课程，若没有，那么这些成绩是无效的；如果他的确选修了这门课程，再根据课程信息文件和课程单元信息文件来验证平时成绩是否与这门课程所包含的单元相对应，如果是，那么这些成绩是有效的，否则无效。

为数据处理)。

对数据流进⾏某些操作或变换。

每个加⼯也要有名字，通常是动词短语，简明地描述完成什么加⼯。

在分层的数据流图中，加⼯还应编号。

(3)数据存储(⼜称为⽂件)，指暂时保存的数据，它可以是数据库⽂件或任何形式的数据组织。

(4)数据源点或终点，是本软件系统外部环境中的实体(包括⼈员、组织或其他软件系统)，统称外部实体。

⼀般只出现在数据流图的顶层图。

画数据流图的步骤 (1)⾸先画系统的输⼊输出，即先画顶层数据流图。

顶层流图只包含⼀个加⼯，⽤以表⽰被开发的系统，然后考虑该系统有哪些输⼊数据、输出数据流。

顶层图的作⽤在于表明被开发系统的范围以及它和周围环境的数据交换关系。

下图为飞机机票预订系统的顶层图。

(2)画系统内部，即画下层数据流图。

不再分解的加⼯称为基本加⼯。

⼀般将层号从0开始编号，采⽤⾃顶向下，由外向内的原则。

画0层数据流图时，分解顶层流图的系统为若⼲⼦系统，决定每个⼦系统间的数据接⼝和活动关系。

例如，在上⾯的机票预订系统按功能可分成两部分，⼀部分为旅⾏社预订机票，另⼀部分为旅客取票，两部分通过机票⽂件的数据存储联系起来，0层数据流图如图3-4。

(3)注意事项。

①命名。

不论数据流、数据存储还是加⼯，合适的命名使⼈们易于理解其含义。

②画数据流⽽不是控制流。

数据流反映系统”做什么”，不反映“如何做”，因此箭头上的数据流名称只能是名词或名词短语，整个图中不反映加⼯的执⾏顺序。

③⼀般不画物质流。

数据流反映能⽤计算机处理的数据，并不是实物，因此对⽬标系统的数据流图⼀般不要画物质流。

④每个加⼯⾄少有⼀个输⼊数据流和⼀个输出数据流，反映出此加⼯数据的来源与加⼯的结果。

⑤编号。

如果⼀张数据流图中的某个加⼯分解成另⼀张数据流图时，则上层图为⽗图，直接下层图为⼦图。

⼦图及其所有的加⼯都应编号。

⑥⽗图与⼦图的平衡。

⼦图的输⼊输出数据流同⽗图相应加⼯的输⼊输出数据流必须⼀致，此即⽗图与⼦图的平衡。

⑦局部数据存储。

当某层数据流图中的数据存储不是⽗图中相应加⼯的外部接⼝，⽽只是本图中某些加⼯之间的数据接⼝，则称这些数据存储为局部数据存储。

dfd的名词解释dfd是数据流图（Data Flow Diagram）英文的缩写，是一种用于描述和分析系统功能的图形化工具。

通过dfd可以清晰地展示系统中的数据流、处理过程和数据存储，并从整体上把握系统的运行机制和功能需求。

下面将从dfd的基本概念、构造方法以及应用领域三个方面进行解释。

一、基本概念数据流图由数据流、处理过程、数据存储和外部实体四个基本要素组成。

数据流表示信息在系统中的流动，可以是输入数据、输出数据或系统内部传递的中间数据。

处理过程指对数据进行加工、转换和处理的活动，可以是计算、判断、合并等操作。

数据存储指系统中用于存储数据的位置，可以是数据库、文件或者内部的数据结构。

外部实体指与系统进行交互的外部用户、外部系统或设备。

通过这四个要素的组合和联系，可以形成具体系统的数据流图。

二、构造方法dfd的构造方法主要包括四个步骤：识别主题、构造0层dfd、展开0层dfd和进一步展开。

首先，识别主题是通过对系统进行分析，确定需要建模的功能和界限。

其次，构造0层dfd是在主题的基础上，用一个整体的图形展示系统的输入、输出、处理和存储。

0层dfd通常只包含一个外部实体和一个处理过程，用来代表整个系统。

然后，展开0层dfd是通过逐步细化和拆分的方法，将系统的子功能和细节展示出来，形成多个层级的dfd。

最后，进一步展开是在需要详细描述某个子功能时，再次对该层次的dfd进行细化，形成更加详细的图示。

三、应用领域dfd可以广泛应用于信息系统的分析与设计、业务流程管理、系统改进等方面。

在信息系统的分析与设计中，通过构建和分析数据流图，可以帮助系统分析师深入了解系统的功能需求，从而为系统的实现提供指导。

在业务流程管理中，通过对业务流程进行建模和优化，可以发现流程中的问题和瓶颈，并提出相关的解决方案。

在系统改进中，通过对现有系统的数据流图进行分析，可以发现系统中的缺陷和不足之处，为系统的改进提供依据和方向。

总结而言，dfd作为一种图形化工具，可以帮助人们更好地理解和把握系统的功能和运行机制。

实验三数据流图与数据字典数据流图（Data Flow Diagram，简称DFD）和数据字典（Data Dictionary）是软件工程中常用的两种工具，用于描述系统的功能和数据流动。

本文将详细介绍数据流图和数据字典的定义、使用方法以及相关的注意事项。

一、数据流图（Data Flow Diagram）数据流图是一种图形化的工具，用于描述系统内部的数据流动和处理过程。

它通过图形符号表示系统的各个组件（称为处理器）以及它们之间的数据流动（称为数据流），从而清晰地展示系统的功能和数据流向。

1. 数据流图的符号和构成数据流图由以下几种基本符号构成：- 矩形框：表示系统的功能或者处理过程，也称为处理器（Process）。

每一个处理器都有一个名称，用于描述它的功能。

- 箭头线：表示数据流（Data Flow），用于表示数据在不同处理器之间的流动。

- 圆圈：表示数据存储（Data Store），用于表示数据在系统中的存储位置。

- 菱形：表示外部实体（External Entity），用于表示与系统交互的外部实体，如用户、其他系统等。

2. 数据流图的层次结构数据流图可以按照层次结构进行划分，从而更好地描述系统的功能和数据流向。

普通来说，数据流图可以分为多个层次，每一个层次都包含了更加详细的功能和数据流动。

- 0级数据流图（Level 0 DFD）：是最高层次的数据流图，用于描述系统的整体功能和数据流向。

- 1级数据流图（Level 1 DFD）：是对0级数据流图的进一步细化，用于描述系统的具体功能和数据流动。

- 更高级别的数据流图：如果需要更详细地描述系统的功能和数据流动，可以继续划分更高级别的数据流图。

3. 数据流图的绘制步骤绘制数据流图的普通步骤如下：- 确定系统的边界：确定系统的范围和边界，即哪些功能和实体属于系统的一部份，哪些属于外部实体。

- 确定处理器：确定系统中的功能和处理过程，将每一个功能表示为一个矩形框，并为每一个处理器命名。
