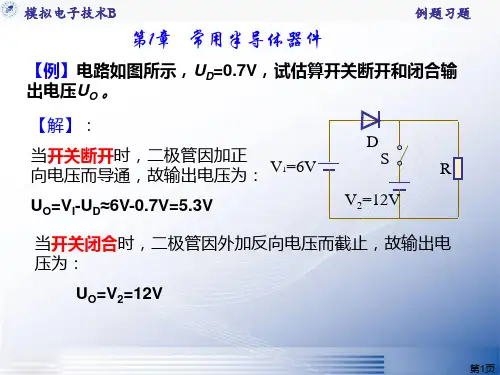

模拟电子技术基础B卷

一、电路如下图所示，已知输入电压v u 1I =，试求： 1）点M 处的电压M u ；2）输出电压O u （6+6；共12分）二、试用卡诺图化简下列逻辑函数（5+5；共10分） 1）BD C D A B A C B A Y ++++=2）∑∑+=)15,14()11,10,8,7,5,3,2,0(),,,(d m D C B A F三、试用8选1的数据选择器实现逻辑函数 D C B CD B A D C A Y ________++=（8分）序号四、A、B、C三个输入信号，如果三个输入信号中出现奇数个1时，输出信号F=1，其余情况下，输出F= 0。

列出上述问题的真值表，并写出逻辑表达式，并用与非门设计该电路。

（4+4+4；共12分）五、试用3线－8线译码器74LS138和与非门实现三人表决电路(三个人中有两人或者两人以上同意则表决通过)，请列出逻辑真值表、逻辑表达式，并画出逻辑图。

（3+2+5；共10分）六、试用集成四位二进制计数器CT74LS161构成6进制计数器。

（图中LD 为同步置数端，CR 为异步置0端，当1====CTP CTT LD CR ，输入记数脉冲时，具有计数功能。

）（8分）七、试用计数器74LS160和数据选择器74LS151设计一个产生0101011序列的序列信号发生器。

写出必要的设计过程，画出完整逻辑图。

（共12分）八、用D触发器设计一个8进制计数器，计数规律为（000→001→010→011→100→101→110→111→000），写出设计过程并画逻辑图。

（14分）九、试分析下图所示的同步时序电路。

1）写出电路的驱动方程、状态方程；2）列出状态转换表；3）分析逻辑功能；4）画出状态转换图。

(6+3+2+3；共14分)。

一、填空题（1-20题。

每小题有3个选项，其中只有一个是正确的，请并将其代号填写在题中括号内，每小题1分，共20分。

)1．三端集成稳压器CXX7805的输出电压是（）。

A 5vB 9vC 12v2. 测某电路中PNP三极管各极电位分别是0 V、-6V、0.2V则三极管的三个电极分别是（）。

A (E、C、B)B (C、B、E)C (B、C、E)3. 三极管的反向电流I CBO是由（）组成的。

A、多数载流子B、少数载流子C、多数载流子和少数载流子4. 反映场效应管放大能力的一个重要参数是（）。

A输入电压 B 击穿电压 C 跨导5. 引入并联负反馈，可使放大器的（）。

A. 输出电压稳定B.反馈环内输入电阻增加C. 反馈环内输入电阻减小6.差分放大电路是为了（）而设置的。

A、稳定AuB、放大信号C、抑制零点漂移7. LM386是集成功率放大器，它可以使电压放大倍数在（）之间变化。

A、0~20B、20~200C、200~10008.通用型集成运放的输入级通常采用（）电路。

A. 差分放大B. 基本共射极放大C.电流源9.交流负反馈是指（）。

A. 只存在于阻容耦合电路中的负反馈B. 交流通路中的负反馈C.放大正弦信号时才有的负反馈10．共集电极放大电路的负反馈组态是（）。

A、电压串联负反馈B、电流串联负反馈C、电压并联负反馈11. 典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（ ）。

A.变大B.变小C.不变12.某滤波器的通带增益为0A ,当0f →时，增益趋向于零；当f →∝时，增益趋向于0A ；那么，该滤波器具有（ ）特性。

A. 高通B.低通C.带通13.实际上，乙类互补推挽功放电路中的交越失真就是（ ）。

A.幅频失真B.饱和失真C.截止失真14.桥式整流电路如图1.14所示，流过二极管的平均电流为（ ）mA 。

图1.14A. 4.5B. 9 D. 14.1415．在正弦振荡电路中，能产生等幅振荡的幅度条件是（ ）。

(完整版)模电期末试题及答案-模拟电子技术-CAL-FENGHAI.-(YICAI)-Company One1《模拟电子技术基础》试卷及参考答案1、在本征半导体中加入元素可形成N型半导体，加入元素可形成P型半导体。

A. 五价B. 四价C. 三价2、稳压管的稳压区是其工作在。

A. 正向导通B.反向截止C.反向击穿3、当晶体管工作在放大区时，发射结电压和集电结电压应为。

A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏4、（2）当温度升高时，二极管的反向饱和电流将。

A. 增大B. 不变C. 减小5、U GS＝0V时，能够工作在恒流区的场效应管有。

A. 结型管B. 增强型MOS管C. 耗尽型MOS管6、直接耦合放大电路存在零点漂移的原因是。

A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D.电源电压不稳定7、选用差分放大电路的原因是。

A.克服温漂B.提高输入电阻C.稳定放大倍数8、差分放大电路的差模信号是两个输入端信号的，共模信号是两个输入端信号的。

A.差B.和C.平均值9、用恒流源取代长尾式差分放大电路中的发射极电阻R e，将使电路的。

A.差模放大倍数数值增大B.抑制共模信号能力增强C.差模输入电阻增大10、在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。

A．输入电阻增大 B．输出量增大C．净输入量增大 D．净输入量减小11、交流负反馈是指。

A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈12、功率放大电路的转换效率是指。

A．输出功率与晶体管所消耗的功率之比B．最大输出功率与电源提供的平均功率之比C．晶体管所消耗的功率与电源提供的平均功率之比13、整流的目的是。

A. 将交流变为直流B. 将高频变为低频C. 将正弦波变为方波14、串联型稳压电路中的放大环节所放大的对象是。

A. 基准电压B. 采样电压C. 基准电压与采样电压之差15、开关型直流电源比线性直流电源效率高的原因是。

《模拟电子技术基础》试题（A 卷）一、判断下列说法是否正确，用“×”或“√”表示判断结果。

（10分） （1）在运算电路中，同相输入端和反相输入端均为“虚地”。

（ ） （2）电压负反馈稳定输出电压，电流负反馈稳定输出电流。

（ ） （3）使输入量减小的反馈是负反馈，否则为正反馈。

（ ） （4）产生零点漂移的原因主要是晶体管参数受温度的影响。

（ ） （5）利用两只NPN 型管构成的复合管只能等效为NPN 型管。

（ ） （6）本征半导体温度升高后两种载流子浓度仍然相等。

（ ） （7）未加外部电压时，PN 结中电流从P 区流向N 区。

（ ） （8）集成运放在开环情况下一定工作在非线性区。

（ ） （9）只要引入正反馈，电路就会产生正弦波振荡。

（ ） （10）直流稳压电源中的滤波电路是低通滤波电路。

（ ） 二、选择填空 （10分）（1）为了减小输出电阻，应在放大电路中引入 ； 为了稳定静态工作点，应在放大电路中引入 。

（A ）电流负反馈 （B ）电压负反馈 （C ）直流负反馈 （D ）交流负反馈 （2）RC 串并联网络在RCf f π210==时呈 。

（A ）感性 （B ）阻性 （C ）容性 （3）通用型集成运放的输入级多采用 。

（A ）共基接法 （B ）共集接法 （C ）共射接法 （D ）差分接法 （4）两个β相同的晶体管组成复合管后，其电流放大系数约为 。

（A ）β （B ）β2 （C ）2β （D ）1+β（5）在（A ）、（B ）、（C ）三种电路中输出电阻最小的电路是 ； 既能放大电流，又能放大电压的电路是 。

（A ）共基放大电路 （B ）共集放大电路 （C ）共射放大电路 （6）当NPN 型晶体管工作在放大区时，各极电位关系为u C u B u E 。

（A ） > （B ） < （C ） = （D ）≤ （7）硅二极管的正向导通压降比锗二极管的 。

(120)1．纯净的半导体叫（）。

掺入3价杂质元素形成的半导体叫（），它主要靠导电（）。

A．空穴B．本征半导体C．P型半导体D．自由电子2．PN结正偏时，多子的（）运动较强，PN结变薄，结电阻较（）。

A．扩散B．漂移C．小D．大3．三极管有（）和（）两种载流子参与导电，故称作（）极型晶体管；而场效应管称作（）极型晶体管。

A．双极B．空穴C．单极D．自由电子4．负反馈放大电路的含义是（）。

A．输出与输入之间有信号通路B．电路中存在反向传输的信号通路C．除放大电路之外还有信号通路D．电路中存在使输入信号削弱的反向传输信号5．一个放大电路的对数频率特性的水平部分为40dB，当信号频率恰好是上限频率时，实际电压增益为（）。

A．43dB B．40dB C．37dB D．3dB6．通常在下面基本组态放大电路中，输入电阻最大的是（）；输出电阻最小的是（）；高频特性最好的电路是（）。

A．共射电路B．共集电路C．共基电路D．共源电路7．集成放大电路采用直接耦合方式的原因是（）。

A．便于设计B．放大交流信号C．不易制作大容量电容8．功率放大电路互补输出级采用共集形式是为了使（）。

A．电压放大倍数大B．不失真输出电压大C．带负载能力强9．欲得到电流－电压转换电路，应在放大电路中引入（）；欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入（）。

A．电压串联负反馈B．电压并联负反馈C．电流串联负反馈D．电流并联负反馈10．为了避免50Hz电网电压的干扰进入放大器，应选用（）滤波电路。

A．带阻B．带通C．低通D．有源11．直流稳压电源的基本组成有变压器、整流、（）、稳压。

A．比较B．滤波C．调整(210)1．因为N型半导体的多子是自由电子，所以它带负电。

（）2．电路只要满足，就一定会产生正弦波振荡。

（）3．放大电路必须加上合适的直流电源才能正常工作。

（）4．若放大电路的放大倍数为负，则引入的反馈一定是负反馈。

（）5．功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。

模拟电子技术基础测试题及参考答案一、单选题（共50题，每题1分，共50分）1、贴片电阻的封装是:( )A、0805B、SOT-23C、TO-92D、以上都正确正确答案：A2、引起直接耦合放大器零点漂移的因素很多，其中最难控制的是( )A、电源电压的变化B、元器件的对称性C、电路中电容和电阻数值的变化D、半导体器件参数的变化正确答案：D3、某多级放大电路由三级基本放大器组成，已知每级电压放大倍数为Au，则总的电压放大倍数为( )A、3AuB、Au3C、AuD、以上答案均不正确正确答案：B4、乙类推挽功率放大电路的静态工作点在三极管的( )边缘。

A、放大区B、截止区C、饱和区D、截止区与饱和区正确答案：B5、直流放大器中的级间耦合通常采用( )A、阻容耦合B、直接耦合C、电感抽头耦合D、变压器耦合正确答案：B6、下列关于三极管S8050的性质描述对的是 ( )A、锗材料NPN型B、硅材料NPN型C、硅材料PNP型D、锗材料PNP型正确答案：B7、元件引脚的剪脚高度为( )。

A、0.5MM以下B、0.5-2.5MMC、2.5MM以上D、无所谓，没关系正确答案：B8、下列集成稳压器,不能实现稳压输出+9 V的是( )A、CW7909B、CW317C、CW117D、CW7809正确答案：A9、由NPN型管构成的基本共射放大电路，输入是正弦信号,若从示波器显示的输出信号波形发现顶部(正半周)削波失真,则该放大电路产生了( )失真。

A、截止B、放大C、饱和D、无法确定正确答案：C10、把电动势是 1.5伏的干电池以正向接法直接接到一个硅二极管的两端，则该管( )A、击穿B、被烧坏C、电流基本正常D、电流为零正确答案：C11、多级放大电路各级的电压增益分别是：10dB、20 dB、30 dB，则电压总增益是( )。

A、0 dBB、30 dBC、60 dBD、6000 dB正确答案：C12、在单级射极输出器中,输人电压信号和输出电压信号的相位是( )A、同相B、相差90° D .相差270°C、反相正确答案：A13、CW7900系列稳压器的1脚为 ( )A、公共端B、输出端C、输入端D、调整端正确答案：A14、电烙铁焊接完成后与被焊体约( )度角移开A、90B、30C、60D、45正确答案：D15、下列关于电感线圈描述正确是( )A、线圈中通直流电流会产生磁场B、电感线圈中的电流能发生突变C、线圈中会产生一定的自感电动势，增强电流的变化D、电感线圈的品质因素越高，损耗越大正确答案：D16、当晶体二极管的PN结导通后，则参加导电的是 ( )A、少数载流子B、多数载流子C、既有少数载流子又有多数载流子D、以上答案均不正确正确答案：C17、下列关于变压器表述不正确的是 ( )。

模拟综合试卷一一．填充题1．集成运算放大器反相输入端可视为虚地的条件是a ，b 。

2．通用运算放大器的输入级一般均采用察动放大器，其目的是a ,b 。

3．在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。

4．一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真。

5．工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于，工作于甲乙类时，导通角为。

6．甲类功率输出级电路的缺点是，乙类功率输出级的缺点是故一般功率输出级应工作于状态。

7．若双端输入，双端输出理想差动放大电路，两个输入电压u i1=u i2,则输出电压为V；若u i1=1500µV, u i2=500µV，则差模输入电压u id为µV，共模输入信号u ic为µV。

8．由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。

9．晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响。

10．在共射、共集、共基三种组态的放大电路中，组态电流增益最；组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。

频带最宽的是组态。

二．选择题1．晶体管参数受温度影响较大，当温度升高时，晶体管的β，I CBO,u BE的变化情况为（）。

A．β增加，I CBO,与u BE减小 B. β与I CBO增加，u BE减小C．β与u BE减小，I CBO增加 D. β、I CBO与u BE都增加2．反映场效应管放大能力的一个重要参数是（）A. 输入电阻B. 输出电阻C. 击穿电压D. 跨导3．双端输出的差分放大电路主要（）来抑制零点飘移。

A. 通过增加一级放大B. 利用两个C. 利用参数对称的对管子D. 利用电路的对称性4．典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（）。

A. 变大B. 变小C. 不变D. 无法判断5．差分放大电路的共模抑制比K CMR越大，表明电路（）A. 放大倍数越稳定B. 交流放大倍数越大C. 直流放大倍数越大D. 抑制零漂的能力越强6．负反馈放大电路以降低电路的（）来提高嗲路的其他性能指标。

模拟电子技术基础试卷及答案一、选择正确答案填空（20分）1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V ，-10 V ，-9.3 V ，则这只三极管是（ A ）。

A ．NPN 型硅管 B.NPN 型锗管C.PNP 型硅管D.PNP 型锗管 2．某场效应管的转移特性如图所示，该管为（ D ）。

A ．P 沟道增强型MOS 管 B 、P 沟道结型场效应管C 、N 沟道增强型MOS 管D 、N 沟道耗尽型MOS 管 3．通用型集成运放的输入级采用差动放大电路，这是因为它的（ C ）。

A ．输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大 4.在图示电路中,R i 为其输入电阻，R S 为常数，为使下限频率f L 降低，应（ D ）。

A ． 减小C ，减小R i B. 减小C ，增大R i C. 增大C ，减小 R i D. 增大C ，增大 R i5.RC 桥式正弦波振荡电路由两部分电路组成,即RC 串并联选频网络和（ D ）。

A. 基本共射放大电路 B.基本共集放大电路 C.反相比例运算电路 D.同相比例运算电路6.已知某电路输入电压和输出电压的波形如图所示,该电路可能是（ A ）。

A.积分运算电路 B.微分运算电路 C.过零比较器 D.滞回比较器7．与甲类功率放大方式相比，乙类互补对称功放的主要优点是( C )。

a ．不用输出变压器b ．不用输出端大电容c ．效率高d ．无交越失真 8．稳压二极管稳压时，其工作在( C )，发光二极管发光时，其工作在( A )。

a ．正向导通区 b ．反向截止区 c ．反向击穿区9.理想集成运放具有以下特点：（ B ）。

A. 开环差模增益A u d =∞，差模输入电阻R i d =∞，输出电阻R o =∞B. 开环差模增益A u d =∞，差模输入电阻R i d =∞，输出电阻R o =0C. 开环差模增益A u d =0，差模输入电阻R i d =∞，输出电阻R o =∞D. 开环差模增益A ud =0，差模输入电阻R id =∞，输出电阻R o =010.在输入量不变的情况下，若引入反馈后（ D ） ，则说明引入的是负反馈。

模拟电子技术基础期末考试试题及答案一、选择题1. 下列选项中，哪种元器件可以将一个信号的幅度提高到较高水平？A. 电感B. 二极管C. 发射管D. 收音机答案：C. 发射管2. 以下哪个不是模拟电子技术中常见的电子元器件？A. 电阻B. 电容C. 电子管D. 电池答案：D. 电池3. 在模拟电子技术中，下面哪个元器件常用于放大电压信号？A. 开关B. 反射器C. 放大器D. 混频器答案：C. 放大器4. 下面哪个元器件可以将直流电信号转换成交流电信号？A. 容器B. 反射器C. 变压器D. 调制器答案：D. 调制器5. 在模拟电子技术中，以下哪个元器件常用于对电流进行控制？A. 电流计B. 混频器C. 电容D. 二极管答案：D. 二极管二、填空题6. 电阻的单位是________。

答案：欧姆（Ω）7. 二极管有两个基本电极，分别是阳极（A）和________。

答案：阴极（K）8. 在放大器中，输入信号的强度被放大器增大到预期的输出水平，这个功能叫做________。

答案：放大9. 电容存储的电荷量与其电压的关系是________。

答案：线性关系10. 以下哪个元器件可以将交流信号转换成相同频率的直流信号？答案：整流器三、解答题11. 请简要阐述电子管的工作原理及其在模拟电子技术中的应用。

答案：电子管是一种由真空或带有特殊气体的封闭空间中的电子流控制器件。

电子管工作原理基于热电子发射和电子聚焦的原理，通过在电子管中加入电场和磁场，可以控制电子流的流动和放大信号。

在模拟电子技术中，电子管经常用于放大电压信号。

它具有高放大系数和低噪声的特点，因此在音频放大器、射频放大器等方面得到广泛应用。

同时，电子管还常用于整流、调制和混频等电路中。

12. 请列举并简要介绍两种常见的放大器类型。

答案：两种常见的放大器类型分别是：a. 甲类放大器：甲类放大器是一种线性放大器，输出信号的整个周期都以较小的偏置电流进行放大，即电流在整个传输特性曲线上运行。
