超低温空气源热泵在严寒地区的应用●PHNIX集团廖汉光一、引言人类进入二十一世纪，首先面临的是这样的矛盾，一方面，人民对生活品质的要求日益提高，另一方面是日益高涨的环保压力和能源价格。

如何化解这个矛盾，是关系着人类可持续和谐发展的大问题。

热泵作为一种可再生能源的利用模式，节能环保，受到越来越广泛的重视和应用。

根据热量的来源，热泵可分为空气源热泵，土壤源热泵，水源（污水，海水，地下水）热泵等，上述热泵各有优缺点，土壤源热泵和水源热泵的热源稳定，无结霜化霜过程，但受自然条件的约束，空气源热泵热源灵活，受自然条件的限制大，热源不太稳定，有结霜和化霜的过程，在环境温度较低（小于-5℃）的情况下，制热量和能效比都大幅衰减。

如何开发出在-15℃以下的环境温度条件下能够稳定有效地制热空气源热泵机组，是每一个的热泵生产厂家和开发人员面临的一个艰巨的问题。

PHNIX(芬尼克兹)北极星系列超低温热泵机组的开发成功，使空气源热泵推广应用到高寒地区成为可能。

二、ZWKS系列压缩机PHNIX(芬尼克兹)北极星系列超低温热泵机组使用的就是艾默生公司研发的ZWKS系列热泵热水器专用压缩机，该系列压缩机拥有先进的喷气增焓（EVI）技术，该技术不但能拓展空调热泵在北方地区的应用，还可以优先地提高空调系统的制冷制热性能，特别是可以使低环境温度下的制热量和COP得到显著提升。

EVI涡旋压缩机除了常规的吸气口和排气口外，还带有第二个吸气口，即蒸气喷射口，中压的制冷剂蒸气通过蒸气喷射口和位于定涡旋盘的喷射孔喷射到涡旋盘的中间腔，以增加制冷剂流量，结合带经济器的系统设计，达到增加系统制热量或COP，以及降低涡旋温度的目标。

由于热泵热水器的应用极为苛刻，艾默生公司对此专门设计了ZWKS系类热泵热水器专用涡旋压缩机，为适应高出水温度对应的高负载，对压缩机的点击进行了加强，对浮动密封、动涡旋以及动态排气阀进行了专门设计以适应低温制热水时的高压比运行特点，同时为了控制安全的排气温度，对EVI喷射通道进行了设计加强。

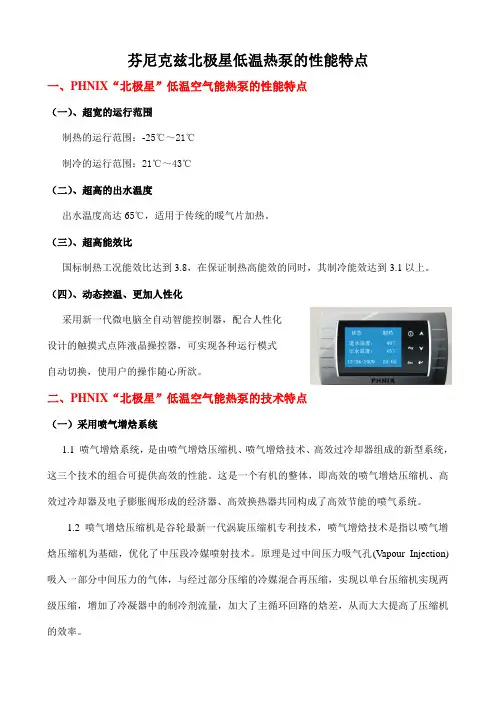

芬尼克兹北极星低温热泵的性能特点一、PHNIX“北极星”低温空气能热泵的性能特点（一）、超宽的运行范围制热的运行范围：-25℃～21℃制冷的运行范围：21℃～43℃（二）、超高的出水温度出水温度高达65℃，适用于传统的暖气片加热。

（三）、超高能效比国标制热工况能效比达到3.8，在保证制热高能效的同时，其制冷能效达到3.1以上。

（四）、动态控温、更加人性化采用新一代微电脑全自动智能控制器，配合人性化设计的触摸式点阵液晶操控器，可实现各种运行模式自动切换，使用户的操作随心所欲。

二、PHNIX“北极星”低温空气能热泵的技术特点（一）采用喷气增焓系统1.1 喷气增焓系统，是由喷气增焓压缩机、喷气增焓技术、高效过冷却器组成的新型系统，这三个技术的组合可提供高效的性能。

这是一个有机的整体，即高效的喷气增焓压缩机、高效过冷却器及电子膨胀阀形成的经济器、高效换热器共同构成了高效节能的喷气系统。

1.2 喷气增焓压缩机是谷轮最新一代涡旋压缩机专利技术，喷气增焓技术是指以喷气增焓压缩机为基础，优化了中压段冷媒喷射技术。

原理是过中间压力吸气孔(Vapour Injection)吸入一部分中间压力的气体，与经过部分压缩的冷媒混合再压缩，实现以单台压缩机实现两级压缩，增加了冷凝器中的制冷剂流量，加大了主循环回路的焓差，从而大大提高了压缩机的效率。

1.3高效过冷却器在整个系统中也起到了关键性的作用，一方面对主循环回路冷媒进行节流前过冷，增大焓差；另一方面，对辅助回路（这路冷媒将由压缩机中部导入直接参与压缩）中经过电子膨胀阀降压后的低压低温冷媒进行适当的预热，以达到合适的中压，提供给压缩机进行二次压缩。

（二）采用高效S&C换热器（专利技术）1）结构紧凑，高效率：高效换热管,换热面积是光管的 3.7 倍，管外肋片引起冷媒的强烈紊流，因此传热效率大大提高。

2）逆流布置：冷却水回路和冷媒回路逆流布置，可保证出口冷媒过冷度，提高了系统效率；3）适应较大的进出水温差：减少了冷凝水循环量，缩小冷凝水水管尺寸和循环泵规格；降低了泵功率以及运行费用；4）可冷冻清洗：螺旋盘管，水流通畅，便于实施冷冻清洗；5）制冷剂回路与壳体间隙小：不会造成润滑油滞留，可保证回油；（三）采用智能除霜控制技术先进的除霜控制模式，确保有霜除霜，无霜不误除。

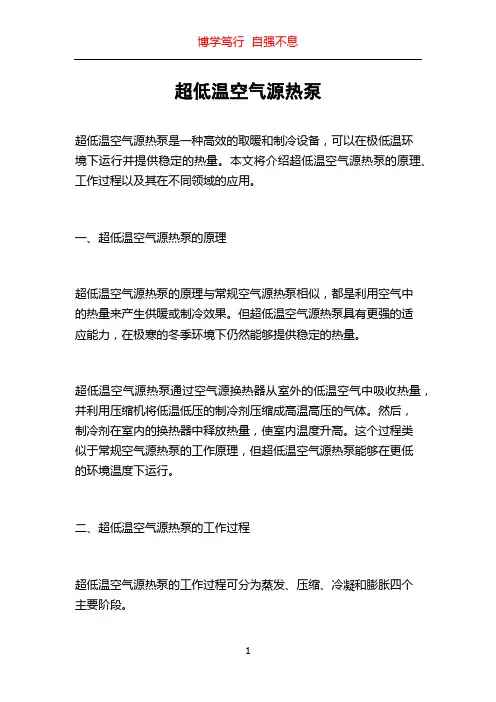

超低温空气源热泵超低温空气源热泵是一种高效的取暖和制冷设备，可以在极低温环境下运行并提供稳定的热量。

本文将介绍超低温空气源热泵的原理、工作过程以及其在不同领域的应用。

一、超低温空气源热泵的原理超低温空气源热泵的原理与常规空气源热泵相似，都是利用空气中的热量来产生供暖或制冷效果。

但超低温空气源热泵具有更强的适应能力，在极寒的冬季环境下仍然能够提供稳定的热量。

超低温空气源热泵通过空气源换热器从室外的低温空气中吸收热量，并利用压缩机将低温低压的制冷剂压缩成高温高压的气体。

然后，制冷剂在室内的换热器中释放热量，使室内温度升高。

这个过程类似于常规空气源热泵的工作原理，但超低温空气源热泵能够在更低的环境温度下运行。

二、超低温空气源热泵的工作过程超低温空气源热泵的工作过程可分为蒸发、压缩、冷凝和膨胀四个主要阶段。

1. 蒸发阶段：在室外的空气源换热器中，制冷剂低温低压状态下与环境中的低温空气接触，吸收热量并蒸发成低温低压的蒸气。

2. 压缩阶段：经过蒸发过程后，低温低压的蒸气进入压缩机，通过机械压缩成为高温高压的气体。

这个过程需要耗费一定的能量。

3. 冷凝阶段：从压缩机中出来的高温高压气体进入室内的换热器，释放热量给室内环境，同时气体冷却成高温高压的液体。

4. 膨胀阶段：高温高压的液体通过膨胀阀进入室外的膨胀装置，由于减压作用，液体迅速成为低温低压的液体。

这个过程使得制冷剂能够吸收更多热量回到蒸发器中，进行下一轮循环。

超低温空气源热泵通过这样的循环作用，不断吸收和释放热量，从而提供室内的舒适温度。

三、超低温空气源热泵在不同领域的应用超低温空气源热泵的高效性和适应能力使得它在许多领域都有广泛的应用。

1. 居住建筑：超低温空气源热泵适用于各种类型的住宅建筑，无论是单户还是多户住宅。

它能够在严寒的冬季提供舒适的取暖效果，并且在夏季可以用来制冷。

2. 商业建筑：超低温空气源热泵也广泛应用于商业建筑，如办公楼、商场、酒店等。

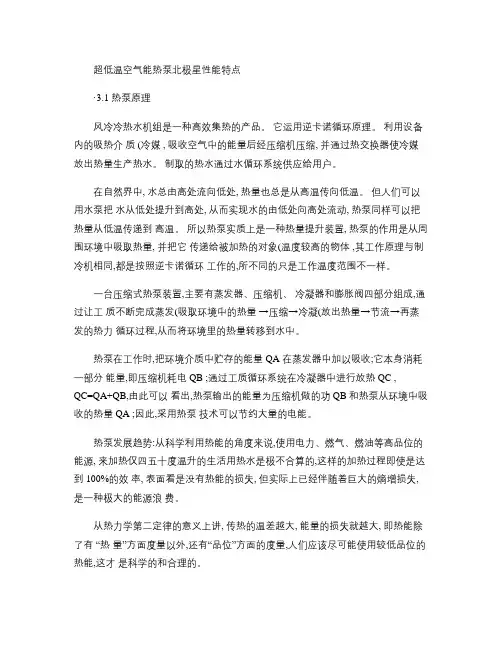

超低温空气能热泵北极星性能特点·3.1 热泵原理风冷冷热水机组是一种高效集热的产品。

它运用逆卡诺循环原理。

利用设备内的吸热介质 (冷媒 , 吸收空气中的能量后经压缩机压缩, 并通过热交换器使冷媒放出热量生产热水。

制取的热水通过水偱环系统供应给用户。

在自然界中, 水总由高处流向低处, 热量也总是从高温传向低温。

但人们可以用水泵把水从低处提升到高处, 从而实现水的由低处向高处流动, 热泵同样可以把热量从低温传递到高温。

所以热泵实质上是一种热量提升装置, 热泵的作用是从周围环境中吸取热量, 并把它传递给被加热的对象(温度较高的物体 ,其工作原理与制冷机相同,都是按照逆卡诺循环工作的,所不同的只是工作温度范围不一样。

一台压缩式热泵装置,主要有蒸发器、压缩机、冷凝器和膨胀阀四部分组成,通过让工质不断完成蒸发(吸取环境中的热量→压缩→冷凝(放出热量→节流→再蒸发的热力循环过程,从而将环境里的热量转移到水中。

热泵在工作时,把环境介质中贮存的能量 QA 在蒸发器中加以吸收;它本身消耗一部分能量,即压缩机耗电 QB ;通过工质循环系统在冷凝器中进行放热 QC ,QC=QA+QB,由此可以看出,热泵输出的能量为压缩机做的功 QB 和热泵从环境中吸收的热量 QA ;因此,采用热泵技术可以节约大量的电能。

热泵发展趋势:从科学利用热能的角度来说,使用电力、燃气、燃油等高品位的能源, 来加热仅四五十度温升的生活用热水是极不合算的,这样的加热过程即使是达到 100%的效率, 表面看是没有热能的损失, 但实际上已经伴随着巨大的熵增损失, 是一种极大的能源浪费。

从热力学第二定律的意义上讲, 传热的温差越大, 能量的损失就越大, 即热能除了有“热量”方面度量以外,还有“品位”方面的度量,人们应该尽可能使用较低品位的热能,这才是科学的和合理的。

现有的热水器实质上都是能量转换装置, 它把电能、燃料的化学能或太阳能转换为热能, 其系统“效率”不可能超过 100 % ,例如燃气热水器,因为有高温废气的排放、不完全燃烧、强制排烟及换热效率方面的损失,实际的制热系数仅在 0.5— 0.7之间。
