⽤电负荷计算表
计算公式如下：
总功率 = 单位⾯积负荷 × 实际使⽤⾯积 或者 总功率 = 设备数量 × 单台设备功率有功功率 P = 总功率 × 需⽤系数 × 功率因数 (P = Kx cos α 总功率)视在功率 S = 有功功率 / 功率因数 (S = P / cos α)
⽆功功率 Q = √(S² - P²) 或者 Q = 有功功率 / cos α × tan α
●
●
●
●
序号
⽤电部位
单位⾯积负荷（W/㎡）
实际使⽤⾯积（㎡）设备数量
单台设备功率（kW ）总功率（kW ）
需⽤系数（Kx ）
功率因数（co s α）
有功功率（P, kW ）
⽆功功率（Q, kvar ）视在功率（S, kVA ）1
住宅
12000
（填写数值）
（填写数值）（如有则填写）
（计算结果）
（根据经验值或实际测量确定）
（根据设备类型确定，默认可为0.9~0.95）
（计算结果）
（计算结果）
（计算结果）
2
物管⽤房
（相应数值）
（填写数值）
（填写数值）
（如有则填写）
（计算结果）
（填写）
（填写）
（计算结果）
（计算结果）
（计算结果）
...
...
...
...
...
...
...
...
...
...
...
...

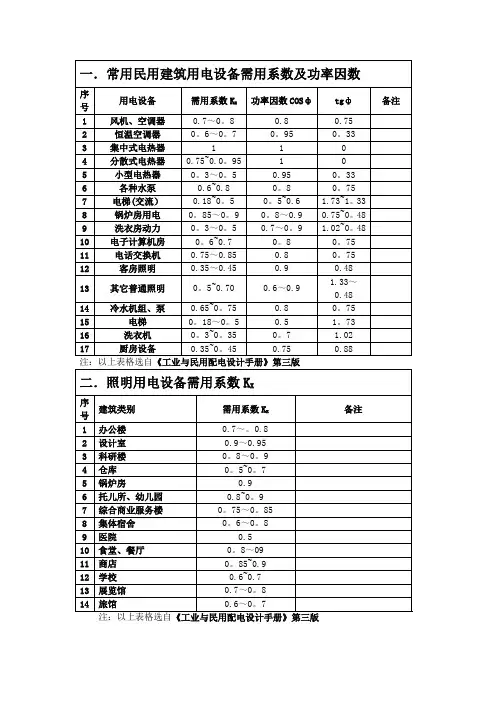

注：需⽤系数是考虑了设备同时使⽤情况下的负荷利⽤系数，不同时段可能不同；功率因数反映了电流与电压之间的相位差，不同类型电器的功率因数差异较⼤。

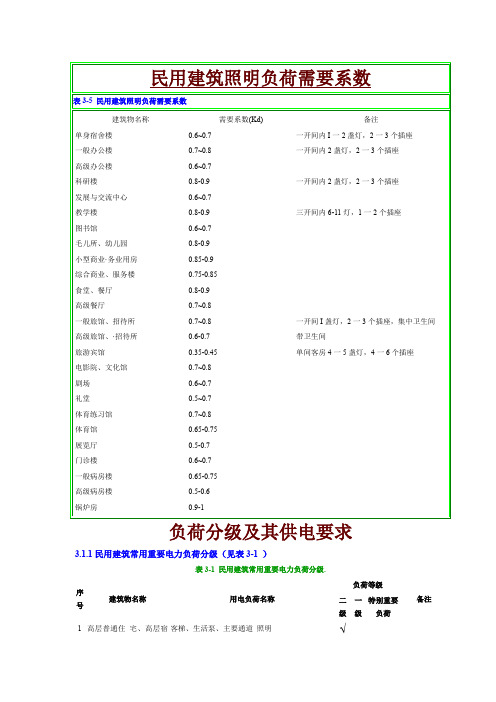

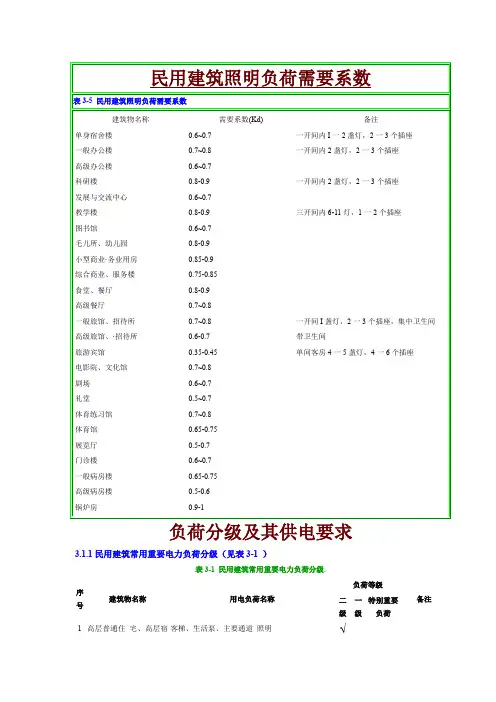

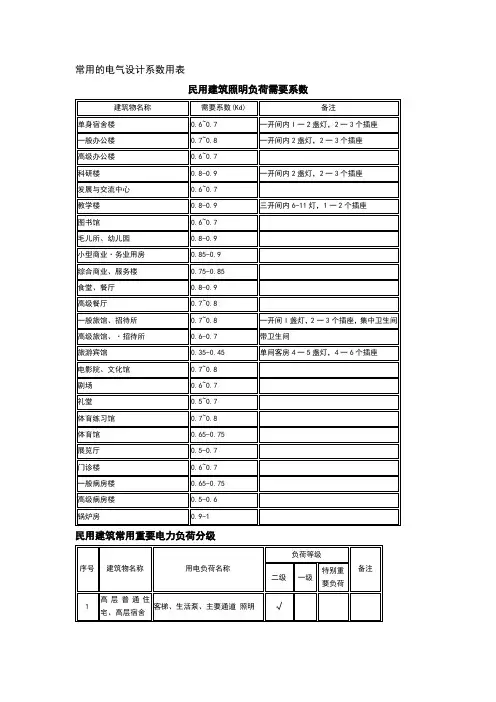

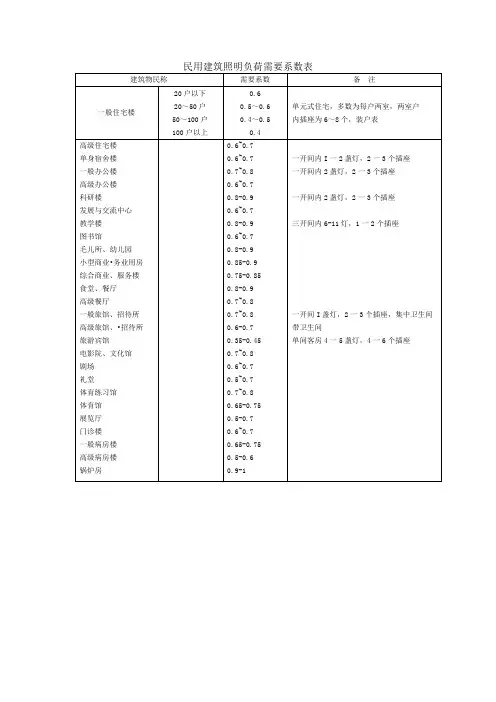

民用建筑照明负荷需要系数表3-5 民用建筑照明负荷需要系数建筑物名称需要系数(Kd) 备注单身宿舍楼0.6~0.7 一开间内I一2盏灯，2一3个插座一般办公楼0.7~0.8一开间内2盏灯，2一3个插座高级办公楼0.6~0.7科研楼0.8-0.9一开间内2盏灯，2一3个插座发展与交流中心0.6~0.7教学楼0.8-0.9三开间内6-11灯，1一2个插座图书馆0.6~0.7毛儿所、幼儿园0.8-0.9小型商业·务业用房0.85-0.9综合商业、服务楼0.75-0.85食堂、餐厅0.8-0.9高级餐厅0.7~0.8一般旅馆、招待所0.7~0.8 一开间I盏灯，2一3个插座，集中卫生间高级旅馆、·招待所0.6-0.7带卫生间旅游宾馆0.35-0.45单间客房4一5盏灯，4一6个插座电影院、文化馆0.7~0.8剧场0.6~0.7礼堂0.5~0.7体育练习馆0.7~0.8体育馆0.65-0.75展览厅0.5-0.7门诊楼0.6~0.7一般病房楼0.65-0.75高级病房楼0.5-0.6锅炉房0.9-1负荷分级及其供电要求3.1.1民用建筑常用重要电力负荷分级（见表3-1 ）表3-1 民用建筑常用重要电力负荷分级.序号建筑物名称用电负荷名称负荷等级备注二级一级特别重要负荷1高层普通住宅、高层宿客梯、生活泵、主要通道照明√舍2部、省级办公楼、全空调涉外办公楼，超高层公楼、综合楼)，使馆和大使馆官邸。
主要办公室、会议室，总值班室、档案室及主要通道的照明、客梯√（√)(√)如设有应急电源设备，可根据需要处理机要室、电报房、电子计算机系统的电源√3国宾馆、大会堂、国际会议中心地方厅、总值班室及主要通道照明、厨房√主会场、接见厅、宴会厅、电梯。
电声、录像、电子计算机系统的电源√4四、五星饭店地下污水泵电源. √经营管理及备管理用电子计算机系统电源; 宴会厅。
电声、·新闻摄影、录像电源、宴会厅、餐厅·娱乐厅、高级客房、康乐设施、厨房及主要通道的照明。
住宅用电负荷需要系数资料全集1 城镇住宅小区用电负荷的特点与大、中城市的居民小区相比，目前城镇住宅小区没有高楼大厦，无需设置电梯，也没有集中空调。
一般来讲，房地产开发商只考虑盖房子，不考虑开发公共事业，如学校、商场等。
所以，城镇住宅小区仅有住宅用电，负荷预测较为简单。
2 住宅用电的预测(1)需用系数法：小区内的住宅面积可分为三类：60m2以下的为小型，60～100m2为中型，100m2以上为大型。
随着人们生活水平的提高，家用电器逐渐增多，特别是空调、热水器、电磁灶或微波炉等大功率家用电器进入普通家庭，家庭用电由原来纯照明向多功能方向发展。
一般小型住宅的设备容量为：照明用电容量300W；娱乐用电容量(包括电视机、VCD或DVD、音响、电脑等)900W；卫生间用电容量(包括洗衣机、热水器、排风扇等)3500W；厨房用电容量(包括电饭煲、电热开水器、电冰箱、排风扇等)3500W；空调用电容量为1500W，合计用电容量8400W。
中型住宅的居民，除照明用电容量外，还要增加空调、电视机，用电容量将增加1950W，总容量为10350W，约为小型住宅的1.25倍。
大型住宅的居民因为经济条件宽裕，一般为双卫生间，用电容量将大幅增加，约为小型住宅的2.5倍。
据统计，居民用电的最大负荷出现在夏季19～22时间段，这时用电负荷约3800W，是用电设备容量的45%，所以取需用系数为0.45。
小型住宅的计算负荷取3800W，中型住宅取4750W，大型住宅取9500W。
(2)单位面积法：据有关资料介绍，新建住宅内居民用电按建筑面积40W/m2负荷密度选择，大城市为60～80W/m2。
本文取50W/m2，即小型住宅的计算负荷为3000W；中型住宅5000W；大型住宅10000W。
3 变压器的选择(1)同时系数：住宅小区内居民由于作息时间不同，同时系数小些。
取同时系数一般为：50户以下0.55，50～100户0.45，100户～200户0.40，200户以上0.35。

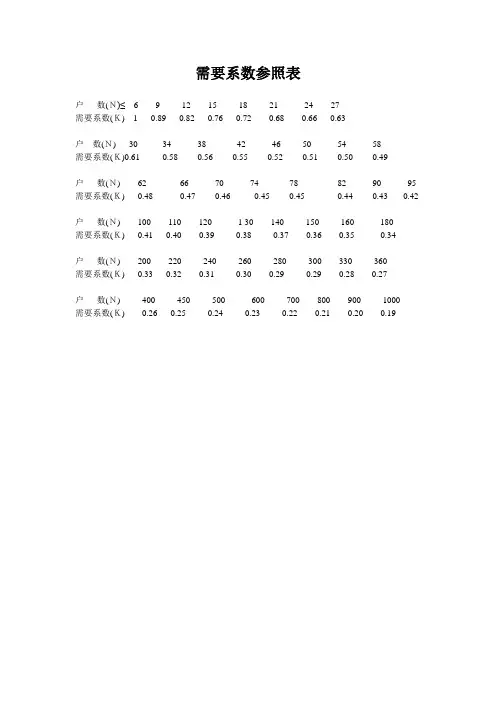

住所用电负荷需要系数选择表按单相当电计算时按三相当电计算时需用系数所连结的基本户数所连结的基本户数通用值介绍值3 9 1 14 126 188 2410 3012 3614 4216 4818 5421 6324 7225—100 75—300125—200 375—600260—300 780—900说明：1．表中通用值系当前采纳的住所需用系数值，介绍值是为计算方便而提出，仅供参照。
2．住所的公用照明及公用电力负荷需要系数，一般可按0.8 选用。
3．本表摘自《全公民用建筑工程设计技术举措·电气》（2003）。
规划单位建设用地负荷指标城市建设用地用电类型单位建设用地负荷指标（ kW/ha）居住用地用电100—400公共设备用地用电300—1200工业用地用电200—800注：1．城市建设用地包含：居住用地、公共设备用地、工业用地、仓储用地、对外交通用地、道路广场用地、市政公用设备用地、绿化用地和特别用地八大类。
不包含水域和其余用地。
2．高出表中三大类建设用地之外的其余各种建设用地的规划单位建设用地负荷指标的选用，可依据所在城市的详细状况确立。
3． ha——公顷。

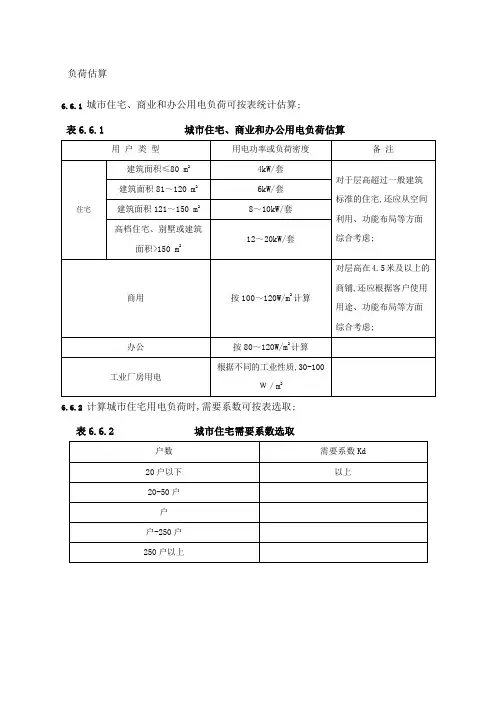

规划单位建筑面积负荷指标建筑用电类型居住建筑用电公共建筑用电工业用地用电单位建筑面积负荷指标（W/m2）20—60（—4kW/ 户）30—12020—80注：高出表中三大类建筑之外的其余各种建筑的规划单位建筑面积负荷指标的选用，可联合当地实质状况和规划要求，就地取材确立。
各种建筑物的用电指标建筑类型用电指标（ W/m 2）建筑类型用电指标（ W/m2）公寓30— 50 医院40—70旅店40— 70 高等学校20—40办公30— 70 中小学12—20商业一般： 40— 80展览馆50—80 大中型： 60—120体育40— 70 演播室250—500剧场50— 80 汽车库8— 15注：表中所列用电指标的上限值是按空调采纳电动压缩体制冷时的数值。
住宅用电负荷需要系数资料全集1 城镇住宅小区用电负荷的特点与大、中城市的居民小区相比，目前城镇住宅小区没有高楼大厦，无需设置电梯，也没有集中空调。
一般来讲，房地产开发商只考虑盖房子，不考虑开发公共事业，如学校、商场等。
所以，城镇住宅小区仅有住宅用电，负荷预测较为简单。
2 住宅用电的预测(1)需用系数法：小区内的住宅面积可分为三类：60m2以下的为小型，60～100m2为中型，100m2以上为大型。
随着人们生活水平的提高，家用电器逐渐增多，特别是空调、热水器、电磁灶或微波炉等大功率家用电器进入普通家庭，家庭用电由原来纯照明向多功能方向发展。
一般小型住宅的设备容量为：照明用电容量300W；娱乐用电容量(包括电视机、VCD或DVD、音响、电脑等)900W；卫生间用电容量(包括洗衣机、热水器、排风扇等)3500W；厨房用电容量(包括电饭煲、电热开水器、电冰箱、排风扇等)3500W；空调用电容量为1500W，合计用电容量8400W。
中型住宅的居民，除照明用电容量外，还要增加空调、电视机，用电容量将增加1950W，总容量为10350W，约为小型住宅的1.25倍。
大型住宅的居民因为经济条件宽裕，一般为双卫生间，用电容量将大幅增加，约为小型住宅的2.5倍。
据统计，居民用电的最大负荷出现在夏季19～22时间段，这时用电负荷约3800W，是用电设备容量的45%，所以取需用系数为0.45。
小型住宅的计算负荷取3800W，中型住宅取4750W，大型住宅取9500W。
(2)单位面积法：据有关资料介绍，新建住宅内居民用电按建筑面积40W/m2负荷密度选择，大城市为60～80W/m2。
本文取50W/m2，即小型住宅的计算负荷为3000W；中型住宅5000W；大型住宅10000W。
3 变压器的选择(1)同时系数：住宅小区内居民由于作息时间不同，同时系数小些。
取同时系数一般为：50户以下0.55，50～100户0.45，100户～200户0.40，200户以上0.35。
住宅用电负荷需要系数选择表
说明：
1．表中通用值系目前采用的住宅需用系数值，推荐值是为计算方便而提出，仅供参考。
2．住宅的公用照明及公用电力负荷需要系数，一般可按0.8选取。
3．本表摘自《全国民用建筑工程设计技术措施·电气》（2003）。
规划单位建设用地负荷指标
1．城市建设用地包括：居住用地、公共设施用地、工业用地、仓储用地、对外交通用地、道路广场用地、市政公用设施用地、绿化用地和特殊用地八大类。
不包括水域和其它用地。
2．超出表中三大类建设用地以外的其它各类建设用地的规划单位建设用地负荷指标的选取，可根据所在城市的具体情况确定。
3．ha——公顷。
规划单位建筑面积负荷指标
注：超出表中三大类建筑以外的其它各类建筑的规划单位建筑面积负荷指标的选取，可结合当地实际情况和规划要求，因地制宜确定。
各类建筑物的用电指标
注：表中所列用电指标的上限值是按空调采用电动压缩机制冷时的数值。
当空调冷水机组采用直燃机时，用电指标一般比采用电动压缩机制冷时的用电指标降低25—35V A/m2。
说明：
1．“规划单位建设用电、建筑面积负荷指标”仅可用于规划设计阶段，该表摘自于《城市电力规划规范》GB50293—1999。
2．单体建筑物方案设计时，可采用本图集“各类建筑物的用电指标”表进行负荷估算。
该表摘自《全国民用建筑工程设计技术措施·电气》（2003）。
