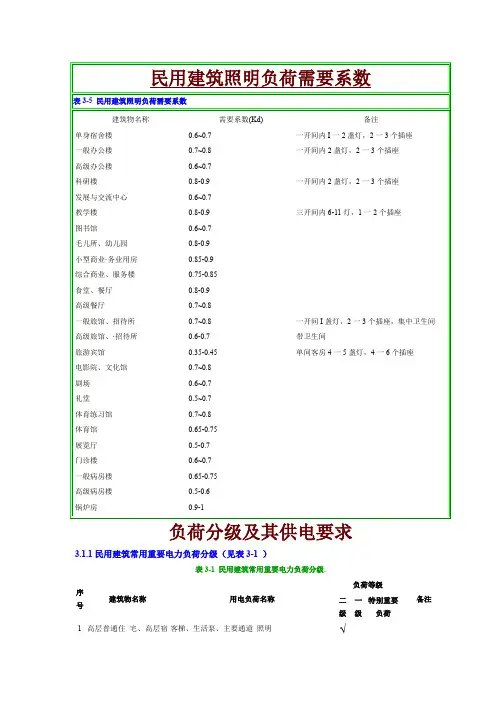

民用建筑照明负荷需要系数表3-5 民用建筑照明负荷需要系数建筑物名称需要系数(Kd) 备注单身宿舍楼0.6~0.7 一开间内I一2盏灯，2一3个插座一般办公楼0.7~0.8一开间内2盏灯，2一3个插座高级办公楼0.6~0.7科研楼0.8-0.9一开间内2盏灯，2一3个插座发展与交流中心0.6~0.7教学楼0.8-0.9三开间内6-11灯，1一2个插座图书馆0.6~0.7毛儿所、幼儿园0.8-0.9小型商业·务业用房0.85-0.9综合商业、服务楼0.75-0.85食堂、餐厅0.8-0.9高级餐厅0.7~0.8一般旅馆、招待所0.7~0.8 一开间I盏灯，2一3个插座，集中卫生间高级旅馆、·招待所0.6-0.7带卫生间旅游宾馆0.35-0.45单间客房4一5盏灯，4一6个插座电影院、文化馆0.7~0.8剧场0.6~0.7礼堂0.5~0.7体育练习馆0.7~0.8体育馆0.65-0.75展览厅0.5-0.7门诊楼0.6~0.7一般病房楼0.65-0.75高级病房楼0.5-0.6锅炉房0.9-1负荷分级及其供电要求3.1.1民用建筑常用重要电力负荷分级（见表3-1 ）表3-1 民用建筑常用重要电力负荷分级.序号建筑物名称用电负荷名称负荷等级备注二级一级特别重要负荷1高层普通住宅、高层宿客梯、生活泵、主要通道照明√舍2部、省级办公楼、全空调涉外办公楼，超高层公楼、综合楼)，使馆和大使馆官邸。
主要办公室、会议室，总值班室、档案室及主要通道的照明、客梯√（√)(√)如设有应急电源设备，可根据需要处理机要室、电报房、电子计算机系统的电源√3国宾馆、大会堂、国际会议中心地方厅、总值班室及主要通道照明、厨房√主会场、接见厅、宴会厅、电梯。
电声、录像、电子计算机系统的电源√4四、五星饭店地下污水泵电源. √经营管理及备管理用电子计算机系统电源; 宴会厅。
电声、·新闻摄影、录像电源、宴会厅、餐厅·娱乐厅、高级客房、康乐设施、厨房及主要通道的照明。

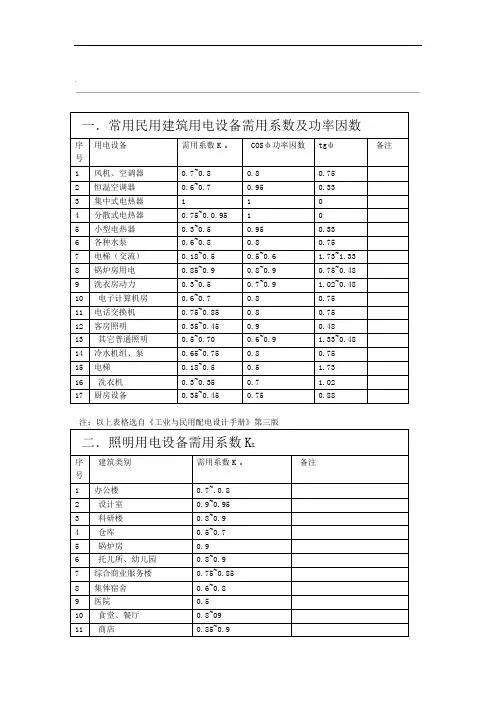

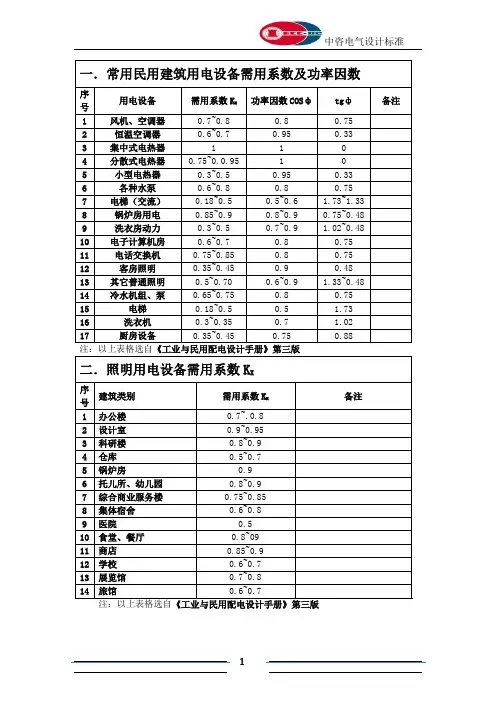

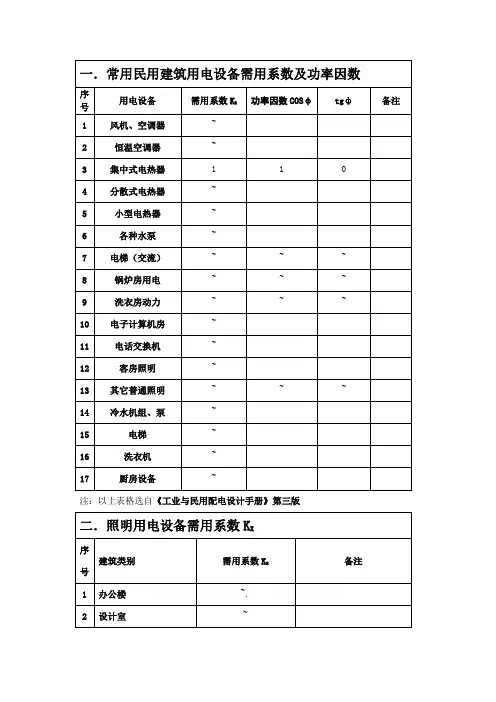

一．常用民用建筑用电设备需用系数及功率因数序用电设备需用系数K X功率因数COSфtgф备注号1 风机、空调器0.7~0.8 0.8 0.752 恒温空调器0.6~0.7 0.95 0.333 集中式电热器 1 1 04 分散式电热器0.75~0.0.95 1 05 小型电热器0.3~0.5 0.95 0.336 各种水泵0.6~0.8 0.8 0.757 电梯（交流）0.18~0.5 0.5~0.6 1.73~1.338 锅炉房用电0.85~0.9 0.8~0.9 0.75~0.489 洗衣房动力0.3~0.5 0.7~0.9 1.02~0.4810 电子计算机房0.6~0.7 0.8 0.7511 电话交换机0.75~0.85 0.8 0.7512 客房照明0.35~0.45 0.9 0.4813 其它普通照明0.5~0.70 0.6~0.9 1.33~0.4814 冷水机组、泵0.65~0.75 0.8 0.7515 电梯0.18~0.5 0.5 1.7316 洗衣机0.3~0.35 0.7 1.0217 厨房设备0.35~0.45 0.75 0.88二．照明用电设备需用系数K X序建筑类别需用系数K X备注号1 办公楼0.7~.0.82 设计室0.9~0.953 科研楼0.8~0.94 仓库0.5~0.75 锅炉房0.96 托儿所、幼儿园0.8~0.97 综合商业服务楼0.75~0.858 集体宿舍0.6~0.89 医院0.510 食堂、餐厅0.8~0911 商店0.85~0.912 学校0.6~0.713 展览馆0.7~0.814 旅馆0.6~0.7三．需用系数及自然功率因数序号负荷名称规模（台数）需用系数K X功率因数COSф备注1 照明面积＜500㎡1~0.9 0.9~1 含插座容量，荧光灯就地补偿或电子镇流器500㎡~3000㎡0.9~0.7 0.93000㎡~15000㎡0.75~0.55 0.9＞15000㎡0.6~0.4 0.9商场照明0.9~0.7 0.92 冷冻机房锅炉房1~3台0.9~0.70.8~0.85＞3台0.7~0.63 热力站、水泵房、通风机1~5台0.75~0.80.8~0.85= ＞5台0.8~0.64 电梯交流梯0.18~0.220.5~0.6 直流梯0.85 洗衣机房、厨房≤100kW 0.4~0.5 0.9＞100kW 0.3~0.4 0.8~0.97 分体空调4~10台0.8~0.6 0.8 10~50台0.6~0.4 0.8 50台以上0.4~0.3 0.88 舞台照明＜200 kW 0.35~0.450.9~1＞200 kW 0.6~0.42.一般动力设备3台以下时，需用系数取值K X =1，插座容量比例较大时，K X可适当选择偏小些。
住宅用电负荷需要系数选择表说明：1．表中通用值系目前采用的住宅需用系数值，推荐值是为计算方便而提出，仅供参考。
2．住宅的公用照明及公用电力负荷需要系数，一般可按0.8选取。
3．本表摘自《全国民用建筑工程设计技术措施·电气》（2003）。
规划单位建设用地负荷指标1．城市建设用地包括：居住用地、公共设施用地、工业用地、仓储用地、对外交通用地、道路广场用地、市政公用设施用地、绿化用地和特殊用地八大类。
不包括水域和其它用地。
2．超出表中三大类建设用地以外的其它各类建设用地的规划单位建设用地负荷指标的选取，可根据所在城市的具体情况确定。
3．ha——公顷。
规划单位建筑面积负荷指标注：超出表中三大类建筑以外的其它各类建筑的规划单位建筑面积负荷指标的选取，可结合当地实际情况和规划要求，因地制宜确定。

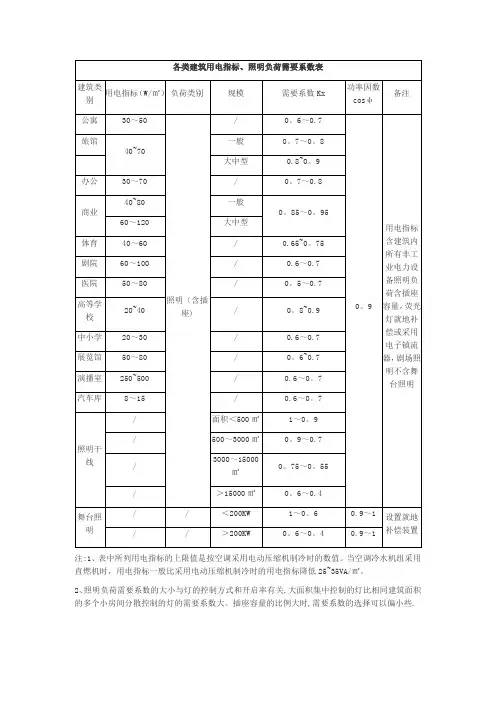

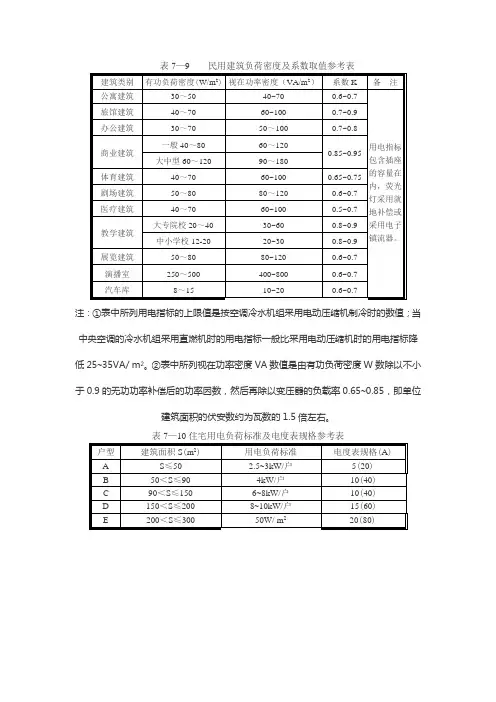

各类建筑物的用电指标注：表中所列用电指标的上限值是按空调采用电动压缩机制冷时的数值。
当空调冷水机组采用直燃机时，用电指标一般比采用电动压缩机制冷时的用电指标降低25—35V A/m2。
说明：1．“规划单位建设用电、建筑面积负荷指标”仅可用于规划设计阶段，该表摘自于《城市电力规划规范》GB50293—1999。
2．单体建筑物方案设计时，可采用本图集“各类建筑物的用电指标”表进行负荷估算。
该表摘自《全国民用建筑工程设计技术措施·电气》（2003）。
有线电视网的光节点，可以覆盖的用户数在800～2000，由于电视普及率大大高于电话普及率，光节点覆盖半径在1km范围，就可以拥有大量的用户。
同轴电缆每500m设置一级放大器，最多可以达4级，由于同轴电缆的每公里造价比铜缆贵，同轴电缆的长度也不宜太长。
对于光节点的覆盖户数，目前业界的一种倾向认为500户一个光节点为标准。
这实际上是国外的一种经验模式，而国内城市一般人口密度高、住宅密度大，如果按500户一个光节点规划设计，其费用投入将十分巨大。
我们认为在现阶段根据住宅片区地理情况及用户经济情况的不同，光节点之下三级放大器级联，覆盖半径0.8km左右、覆盖户数1000～2500户左右较为适宜。

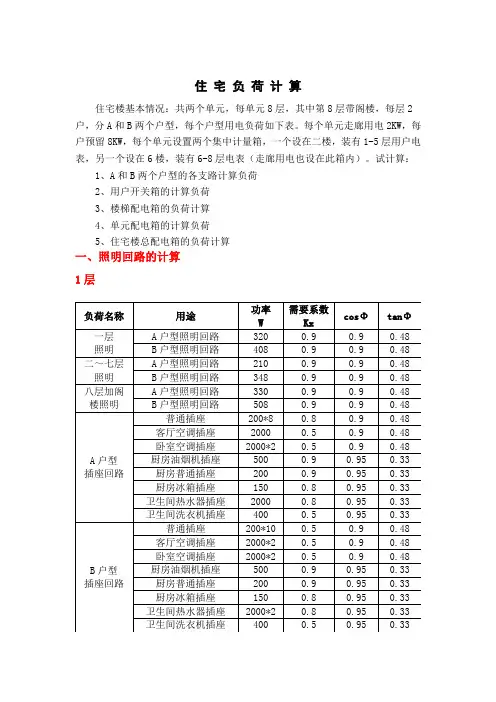

住宅负荷计算住宅楼基本情况：共两个单元，每单元8层，其中第8层带阁楼，每层2户，分A和B两个户型，每个户型用电负荷如下表。
每个单元走廊用电2KW，每户预留8KW，每个单元设置两个集中计量箱，一个设在二楼，装有1-5层用户电表，另一个设在6楼，装有6-8层电表（走廊用电也设在此箱内）。
试计算：1、A和B两个户型的各支路计算负荷2、用户开关箱的计算负荷3、楼梯配电箱的负荷计算4、单元配电箱的计算负荷5、住宅楼总配电箱的负荷计算一、照明回路的计算1层A户型照明：总功率320W取Pe=0.32kW Kd=0.9 cosφ=0.9tgφ=0.48Pc= Pe×Kd=0.32×0.9=0.288kWQc= Pc×tgφ=0.288×0.48=0.134kvarSc===0.317kVAIc===1.44A断路器长延时过流脱扣器的整定电流应大于等于线路的计算电流Izd1≧Kzd1×Ic Kzd1=1.1 Izd1≧1.1×1.44=1.584A工程上规定单相供电回路所采用的微型断路器的最小容量为16A，通过查得其载流量知应选用截面积为2.5mm²的BV聚氯乙烯绝缘铜导线。
故照明回路选择NB1-L63C16型断路器，2×2.5mm²的BV聚氯乙烯绝缘铜导线，穿直径20的PVC管沿顶棚暗敷设。
B户型：照明: 总功率408W取Pe=0.41kW Kd=0.9 cosφ=0.9tgφ=0.48Pc= Pe×Kd=0.41×0.9=0.369kWQc= Pc×tgφ=0.369×0.48=0.177kvarSc===0.409kVAIc===1.85A断路器长延时过流脱扣器的整定电流应大于等于线路的计算电流Izd1≧Kzd1×Ic Kzd1=1.1 Izd1≧1.1×1.85=2.035A。
民用建筑照明负荷需要系数

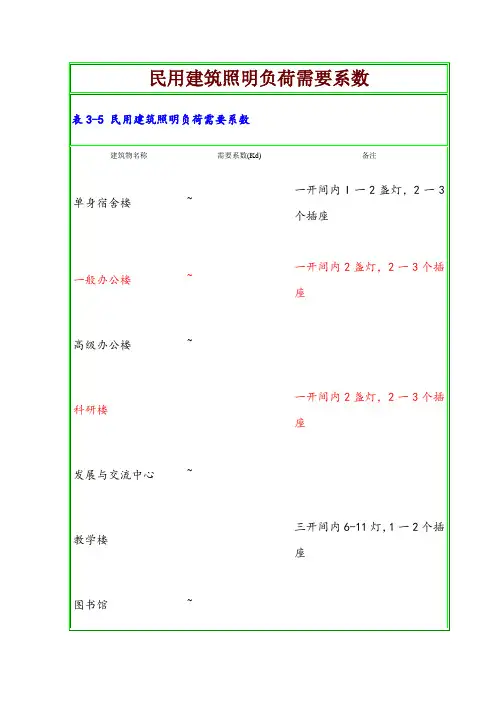

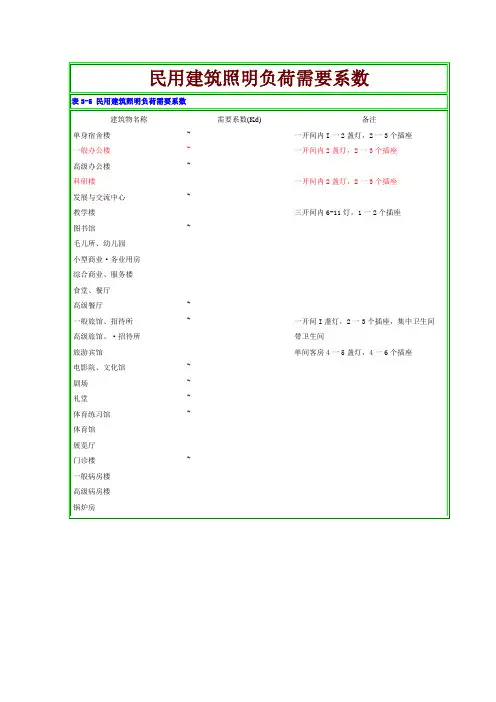

表3-5 民用建筑照明负荷需要系数
建筑物名称需要系数(Kd) 备注
单身宿舍楼~ 一开间内I一2盏灯，2一3个插座
一般办公楼~一开间内2盏灯，2一3个插座
高级办公楼~
科研楼一开间内2盏灯，2一3个插座
发展与交流中心~
教学楼三开间内6-11灯，1一2个插座
图书馆~
毛儿所、幼儿园
小型商业·务业用房
综合商业、服务楼
食堂、餐厅
高级餐厅~
一般旅馆、招待所~ 一开间I盏灯，2一3个插座，集中卫生间高级旅馆、·招待所带卫生间
旅游宾馆单间客房4一5盏灯，4一6个插座
电影院、文化馆~
剧场~
礼堂~
体育练习馆~
体育馆
展览厅
门诊楼~
一般病房楼
高级病房楼
锅炉房。

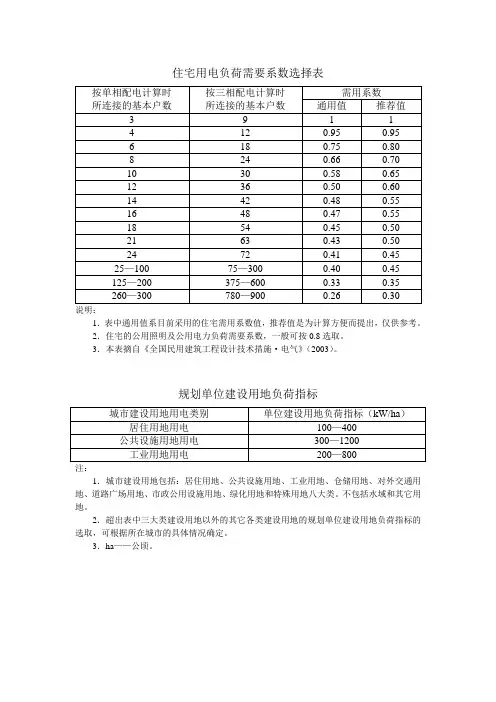

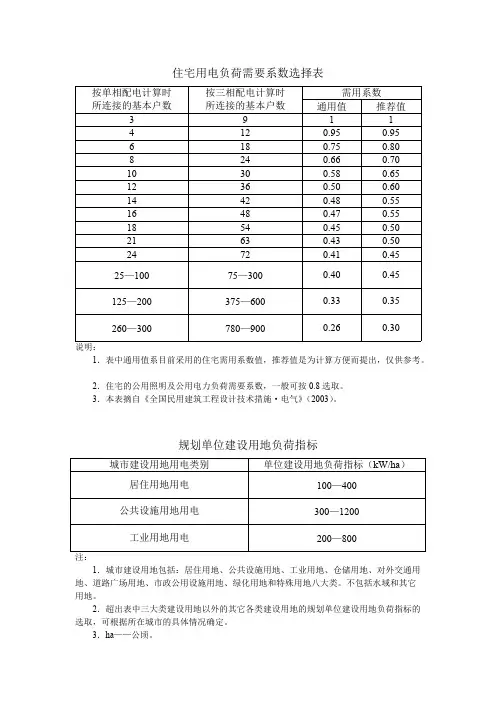

住宅用电负荷需要系数选择表
1．表中通用值系目前采用的住宅需用系数值，推荐值是为计算方便而提出，仅供参考。
2．住宅的公用照明及公用电力负荷需要系数，一般可按选取。
3．本表摘自《全国民用建筑工程设计技术措施·电气》（2003）。
、
规划单位建设用地负荷指标
}
注：
1．城市建设用地包括：居住用地、公共设施用地、工业用地、仓储用地、对外交通用地、道路广场用地、市政公用设施用地、绿化用地和特殊用地八大类。
不包括水域和其它用地。
2．超出表中三大类建设用地以外的其它各类建设用地的规划单位建设用地负荷指标的选取，可根据所在城市的具体情况确定。
3．ha——公顷。
规划单位建筑面积负荷指标
结合当地实际情况和规划要求，因地制宜确定。
各类建筑物的用电指标
注：表中所列用电指标的上限值是按空调采用电动压缩机制冷时的数值。
当空调冷水机组采用直燃机时，用电指标一般比采用电动压缩机制冷时的用电指标降低25—35VA/m2。
说明：
1．“规划单位建设用电、建筑面积负荷指标”仅可用于规划设计阶段，该表摘自于《城市电力规划规范》GB50293—1999。
2．单体建筑物方案设计时，可采用本图集“各类建筑物的用电指标”表进行负荷估算。
该表摘自《全国民用建筑工程设计技术措
施·电气》（2003）。
有线电视网的光节点，可以覆盖的用户数在800～2000，由于电视普及率大大高于电话普及率，光节点覆盖半径在1km范围，就可以拥有大量的用户。
同轴电缆每500m设置一级放大器，最多可以达4级，由于同轴电缆的每公里造价比铜缆贵，同轴电缆的长度也不宜太长。
对于光节点的覆盖户数，目前业界的一种倾向认为500户一个光节点为标准。
这实际上是国外的一种经验模式，而国内城市一般人口密度高、住宅密度大，如果按500户一个光节点规划设计，其费用投入将十分巨大。
我们认为在现阶段根据住宅片区地理情况及用户经济情况的不同，光节点之下三级放大器级联，覆盖半径左右、覆盖户数1000～2500户左右较为适宜。
对于用户经济条件好、知识层次高的住宅片区，片区规划时可将光节点所带的用户数设计得少一些；对于城郊地段可将光节点所带用户数设计得多一些。
随着网络系统的发展，待时机成熟时，再按每个光节点平均500户的规模逐渐拆分。
对于用户数较多的小区，随着多功能业务的逐渐开展，可在光站内部选择安装一个甚至两至四个反向光发射模块。
这样网络结构基本不变，表面上看光节点覆盖的户数不变，而实际上回传通道一分为二，不仅使反间汇聚噪声一分为二，而且反向带宽也扩展了一倍。
