一张图钢球加工过程

钢球加工工艺流程的英文回答：Steel Ball Processing Process.Steel ball processing is a complex manufacturing process that involves several steps to produce high-quality steel balls. The process includes various stages such as raw material selection, forming, heat treatment, and finishing. Let's explore each stage in detail.1. Raw Material Selection:The first step in steel ball processing is selecting the appropriate raw material. Steel balls are typically made from high-quality steel alloys, such as chrome steel or stainless steel. The raw material should have excellent hardness, wear resistance, and corrosion resistance properties to ensure the final product's quality.The forming stage involves transforming the raw material into a spherical shape. There are two common methods used for forming steel balls: forging and rolling. Forging involves heating the steel and shaping it using mechanical force, while rolling involves passing the steel through a series of rollers to gradually form it into a spherical shape.3. Heat Treatment:Heat treatment is a critical stage in steel ball processing. It helps to enhance the mechanical properties of the steel balls, such as hardness and toughness. The heat treatment process typically includes heating the formed steel balls to a specific temperature and then cooling them rapidly to achieve the desired hardness level. This process is called quenching. After quenching, thesteel balls are usually tempered to reduce brittleness and improve toughness.The finishing stage involves several processes to refine the surface of the steel balls. These processes include grinding, polishing, and lapping. Grinding is performed to remove any imperfections or excess material from the surface of the steel balls. Polishing is done to achieve a smooth and shiny surface finish. Lapping, on the other hand, is a precision process that ensures the dimensional accuracy and roundness of the steel balls.5. Quality Control:Throughout the entire steel ball processing process, strict quality control measures are implemented to ensure the final product meets the required specifications. This includes dimensional checks, hardness testing, surface inspection, and performance evaluation. Any defective or non-conforming steel balls are rejected to maintain the highest quality standards.中文回答：钢球加工工艺流程。

钢球生产工艺流程
《钢球生产工艺流程》
钢球是一种常见的金属制品，广泛用于轴承、阀门、磨料等领域。

其制造工艺复杂，需要经过多道工序才能完成。

以下是钢球生产工艺流程的简要介绍：
1. 原料准备：钢球的原料通常是高碳钢或者不锈钢。

在生产之前，需要先将原料进行分类和准备，确保其质量稳定。

2. 材料切割：将准备好的原料进行切割，得到合适尺寸的钢坯。

切割的精度和质量直接影响了后续加工的效果。

3. 球形成：通过冷挤压或者热锻等方式，将钢坯逐步加工成初形的钢球。

4. 热处理：对初形的钢球进行热处理，调整其组织结构和硬度，提高其耐磨性和使用寿命。

5. 精密加工：对热处理后的钢球进行精密加工，使其表面光洁度和尺寸精度达到要求。

6. 清洗与干燥：将精密加工后的钢球进行清洗和干燥，去除表面的油污和杂质，确保产品质量。

7. 检测与包装：对清洗干燥后的钢球进行质量检测，合格后进行包装和标识，最终成品待出厂。

钢球的生产工艺流程较为复杂，需要多道工序的精密加工和严格质量控制。

但正是这些精细的工艺流程，才确保了钢球在各种工业领域中的优异表现。

钢球的生产工艺钢球的生产工艺主要包括原料准备、钢球制造、热处理和表面处理。

下面将分别介绍这些工艺的步骤和流程。

首先是原料准备。

钢球的主要原料是铬合金钢，其主要成分为碳（C）、铬（Cr）和锰（Mn）。

根据不同型号和规格的钢球需求，选择合适的原料进行准备。

原料一般采用炉料和粉料两种形式，经过称重、混合和筛选等工序进行准备。

第二步是钢球制造。

钢球制造主要包括热轧、冷镦、热镀、磨削和德比通风等工序。

其中，热轧是将预热的钢坯通过热轧设备进行压制和锻造，形成初始形状的钢球。

冷镦是将初始形状的钢球通过冷镦设备进行冷加工，使钢球的强度和硬度得到提高。

热镀是将经过冷镦处理的钢球通过热镀设备，进行淬火和回火处理，使钢球的表面硬度和抗磨性得到提升。

磨削是对热镀后的钢球进行研磨和抛光，使钢球的精度和表面光洁度达到要求。

德比通风是对磨削后的钢球进行分级和筛选，将符合规格和质量要求的钢球进行筛选和分装。

第三步是热处理。

热处理主要是通过加热和冷却的方式，改变钢球的组织结构和性能。

常用的热处理方法有淬火和回火。

淬火是将钢球快速加热到临界温度后进行急冷，使钢球的组织转变为马氏体，提高钢球的硬度和强度。

回火是将淬火后的钢球再次进行加热，然后进行缓冷，使钢球的组织转变为回火组织，提高钢球的韧性和抗冲击性。

最后是表面处理。

表面处理主要是为了提高钢球的抗腐蚀性和表面质量。

常用的表面处理方法有酸洗、电镀和喷丸。

酸洗是将钢球浸泡在酸性溶液中进行酸洗，去除钢球表面的氧化皮和污染物，以达到清洁的效果。

电镀是将酸洗过的钢球放入电镀溶液中，通过电流的作用使钢球表面形成一层金属电镀层，提高钢球的抗腐蚀性和光洁度。

喷丸是将钢球放入喷丸设备中，通过高速旋转的喷丸剂，喷射钢球表面，去除表面的氧化皮和污染物，提高钢球的表面质量和光洁度。

综上所述，钢球的生产工艺包括原料准备、钢球制造、热处理和表面处理等步骤。

每个步骤都需要严格的操作和控制，以确保钢球的质量和性能达到要求。

轴承加工工艺流程（附图）轴承是当代机械设备中一种重要零部件。

它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。

按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴承两大类。

轴承可同时承受径向负荷和轴向负荷。

能在较高的转速下工作。

接触角越大，轴向承载能力越高。

那么轴承是怎么加工出来的呢？轴承制造加工基本过程（以套圈制造基本流程为重点，材料选用高碳铬轴承钢Gcr15SiMn）<1>滚动体（钢球）制造基本流程：原材料——冷镦——光磨——热处理——硬磨——初研——外观——精研<2>保持架（钢板）制造基本流程：原材料——剪料——裁环——光整——成形——整形——冲铆钉孔<3>套圈（内圈、外圈）制造基本流程：原材料——锻造——退火——车削——淬火——回火——磨削——装配汇普轴承加工流程图(1)锻造加工：锻造加工是轴承套圈加工中的初加工，也称毛坯加工。

套圈锻造加工的主要目的是：(a)获得与产品形状相似的毛坯，从而提高金属材料利用率，节约原材料，减少机械加工量，降低成本。

(b)消除金属内在缺陷，改善金属组织，使金属流线分布合理，金属紧密度好，从而提高轴承的使用寿命。

锻造方式：一般是在感应加热炉、压力机、扩孔机和整形机组成连线的设备体进行流水作业(2)退火：套圈退火的主要目的是：高碳铬轴承钢的球化退火是为了获得铁素体基体上均匀分布着细、小、匀、圆的碳化物颗粒的组织，为以后的冷加工及最终的淬回火作组织准备。

Gcr15SiMn退火基本工序：在790—810℃保温2-6h, 以10—30℃/h,冷至600℃以下，出炉空冷(3)车削加工：车削加工是轴承套圈的半成品加工，也可以说是成型加工。

车削加工的主要目的是：(a)使加工后的套圈与最终产品形状完全相同。

(b)为后面的磨削加工创造有利条件。

车削加工的方法：集中工序法：在一台设备上完成所有车削工序的小批量生产。

分散工序法：在一台设备上完成某一种车削工序的大批量生产。

钢球是如何制造的钢球作为重要的机械零件和工业产品，在工业生产和机械制造中起着至关重要的作用。

钢球的制造过程涉及到多个步骤，包括原材料选择、加工和装配等。

本文将深入探讨钢球的制造过程，并介绍其中的关键步骤和技术。

一、原材料选择钢球的制造过程始于原材料的选择。

一般情况下，钢球制造所使用的原材料主要是工程钢或不锈钢。

这些材料具有良好的强度、耐磨性和耐腐蚀性能，能够满足各种工业领域的需求。

二、热处理钢球的制造过程中一个重要的步骤就是热处理。

热处理是通过加热和冷却的过程改变钢球的物理和化学性质，以增加其硬度和耐磨性。

常见的热处理方法包括淬火、回火和表面处理等。

1. 淬火淬火是通过将加热至一定温度的钢球迅速冷却至室温，使钢球的晶体结构发生变化，从而改善其硬度和耐磨性。

这个过程需要控制好温度和冷却速度，以确保钢球的质量符合要求。

2. 回火回火是在淬火后将钢球加热至较低的温度，然后保温一段时间，最后冷却至室温。

回火可以减轻淬火带来的内应力，并使钢球具有更好的韧性和强度。

3. 表面处理对于需要具备特殊功能和性能的钢球，如防腐蚀、耐磨、抗疲劳等，常会进行表面处理。

常见的表面处理方法包括镀锌、镀铬、磨削和抛光等。

三、加工和装配经过热处理后的钢球需要进行进一步的加工和装配。

这个阶段的主要工艺包括车削、磨削、抛光和洗涤等。

1. 车削车削是将热处理后的钢球放置在车床上，通过旋转和切削，使钢球达到所需的尺寸和形状。

车削时需要注意控制好车刀的质量和切削速度，以确保车削出的钢球达到要求。

2. 磨削磨削是通过研磨机将钢球加工至更高的精度和光洁度。

磨削时需要选择合适的磨削工具和工艺参数，以达到所需的表面质量和精度。

3. 抛光抛光是在磨削后对钢球进行光洁度提升的工艺。

抛光可以使钢球表面更加平滑，减少摩擦和磨损。

4. 洗涤在加工和装配后，钢球需要进行洗涤以去除可能附着在表面的污垢和杂质。

洗涤过程可以使用化学洗涤剂或高压水流等。

综上所述，钢球的制造过程包括原材料选择、热处理、加工和装配等多个步骤。

锻造钢球生产工艺锻造钢球按照材质可以分为：45号钢锻造钢球、60mn锻造钢球、65mn锻造钢球、40cr材质钢球、42crmo锻造钢球、B2锻造钢球、B3锻造钢球、B6材质钢球等几种。

含碳量在0.4-0.85，锰含量在0.5-1.2，铬含量在0.05-1.2，可以通过空气锤锻压和热轧机轧制两种工艺进行生产。

多应用于有色金属选矿，电厂以及钾钠长石选矿等。

我司25mm-125mm规格锻造钢球通过自动化热轧机轧制生产，125mm-150mm规格通过空气锤热锻生产。

空气锤锻造钢球主要生产工艺流程如下：圆钢棒料经检验合格后,按钢球尺寸下料；钢锻经中频炉加热到一定温度，保证在锻打中有效的发生型变量；红热态的钢锻被送入空气锤中，经熟练操作工翻打加工而成。

锻打后的红热态钢球立刻进入我司（山东伊莱特）特殊设计的热处理设备进行淬火-回火热处理，使所产钢球获得高而且均匀的硬度值。

就目前耐磨钢球市场来看，国外金属矿山等湿磨应用中，普遍使用锻造钢球进行研磨，包括国际矿业巨头力拓、必和必拓、淡水河谷、南非黄金、智利铜矿等都使用高碳锰合金锻造钢球。

国内市场，目前使用铸造钢球较多，但锻造钢球市场呈逐年递增趋势。

中国五矿、紫金矿业、中国黄金、太钢、酒钢等也都在使用锻造钢球。

半自磨机因为高铬钢球在半自磨机中破碎率较高，目前证明必须使用锻造钢球。

锻造钢球明显优势在于表面光滑，冲击韧性高，破碎率大大低于铸造钢球，而且价格远低于高铬钢球，但耐磨性能又可与高铬钢球相媲美，锻造钢球在大型矿山的性价比大大优于高铬钢球，客户可根据钢球价格，质量标准以及矿山适用情况来选择。

产品特点1、破碎率低于0.5%，2、冲击韧性高：冲击韧性大于18J/cm2，8米落球实验2万次以上。

3、整体硬度高：表面硬度58-65HRC，体积硬度56-63HRC，且硬度梯度分布平均。

4、不变形：钢球始终不变形，不失圆。

5、组织致密，性价比高，节约成本明显。

钢球生产全流程详解下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!钢球生产全流程。

1. 原材料准备，选用符合质量要求的钢材，通常采用碳素钢或合金钢。

钢球的加工方法：
1.原材料准备：首先需要将钢材切成合适的长度，以便后续加工。

2.冷镦(或冷冲压或冷压)：在常温条件下，使用专用的设备和模具，使原材料
发生塑性变形，形成球坯。

这一步通常使用高速冷镦机完成。

3.光磨(或光球)：使用特殊的铸铁盘和磨料，通过高压力和旋转摩擦力，去除
球坯表面的环带和部分留量，使球坯初步成形。

4.热处理：将球坯加热并进行淬火、回火等热处理工序，以获得所需的金相组
织和硬度。

5.硬磨：通过固定铁板和转动砂轮板，在一定压力下进行磨削，进一步改善球
表面质量和形状。

6.初研：使用铸铁初研盘和磨料，通过压力和机械运动，去除球坯表面的留量，
达到工艺规定的精度。

7.精研(一)：使用铸铁精研板和磨料，通过压力和机械运动，去除微小的留量，
进一步提高球表面质量。

8.精研(二)：同样使用铸铁精研板和磨料，通过压力和机械运动，去除微小的
留量，进一步提高球表面质量。

9.外观/探伤：人工挑选球体，使用各种探伤仪器检查表面缺陷和内部材料缺
陷。

10.清洗：通过清洗机和过滤器清洗球体，保证清洁度。

11.成品检验：按照工艺要求对成品钢球进行检查，包括圆度、硬度、金相等。

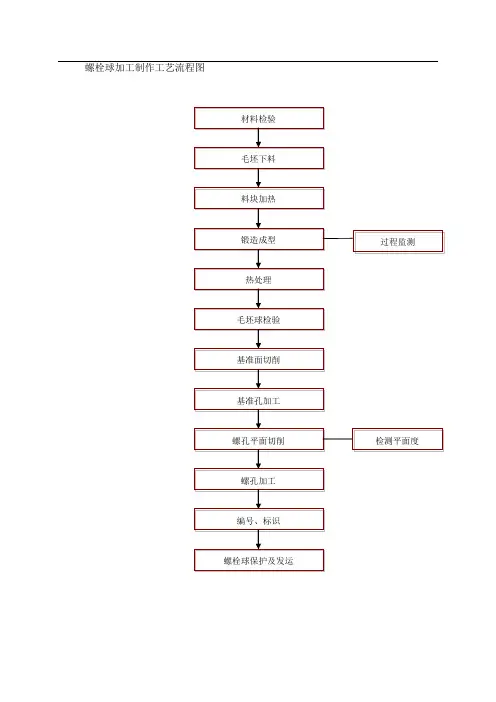

螺栓球加工制作工艺流程图圆钢坯料锻前加热坯料 锻后进行预处理基准面 铣床加工数控钻床加工1.毛坯下料2.锻造成型3.基准面加工5.螺孔平面切削4.基准孔加工6.螺孔加工刻画螺孔加工线优质丝攻加工螺栓孔②螺栓球加工工艺a球坯锻造根据球径大小，选择不同直径的圆钢下料，料块加热，热锻成型，并回火消除内应力。

节点螺栓球选用优质碳素结构钢（GB/T699-99）规定的45号钢。

b螺孔加工1) 加工基准孔：把球坯夹持在车床卡盘上，按照不同球直径、基准面与球中心线的尺寸关系等要求，在机床导轨上做好基准平面切削标线挡块。

然后进行基准平面的车铣加工，再利用机床尾座钻孔、攻丝。

基准孔是工件装夹后平面与螺孔一次加工到位。

基准螺孔径大部分采用M20。

2) 加工其它螺孔的平面：球坯利用球基准孔，装夹在铣床分度头上，同时万能铣床的铣头按球孔设计的角度，根据分度刻线分别回转到位，先铣削弦杆孔平面，再铣削腹杆孔平面，孔与孔之间的夹角由计算分度头孔板回转圈数与孔齿数来精确分度定位。

球坯一次装夹可全部铣加工所有螺孔的平面。

分度头最小刻度为2’，因此各螺栓孔平面之间的夹角加工精度也较高。

同一轴线上两铣平面平行度≤0.1mm(D≤120)和≤0.15mm(D＞120)。

3)对每只球上所有螺孔划线定中心，此过程视作中间检验环节。

4) 螺孔加工：利用铣切的平面与划定的中心来定位，在钻床上钻孔、倒角、攻丝。

从而完成球坯上全部螺孔加工。

按上述加工工艺可确保螺孔轴线间的夹角偏差不大于±10’，球平面与螺孔轴线垂直度≤0.25r，螺纹精度要求也相应匹配。

5) 对加工好的螺栓球进行螺孔螺纹加工精度与深度；螺孔夹角精度；螺孔内螺纹剪切强度试验等检验与检测。

同时按加工图对每只螺栓球做钢印编号标识。

6) 螺栓球坯经过表面抛丸除锈除氧化皮处理后再加工螺纹孔，完成金加工后，表面进行防锈蚀涂装，所用防锈蚀涂装材料、涂装道数、漆膜厚度均按设计指定执行。
