pcb走线的基本原则：
1.信号线与其回来的线构成环路面积尽可能小，即环路面积尽可能小以减小电磁干扰。
2.布线长度应尽可能短，以减小信号的延迟和噪声。
振荡器应放在离器件很近的位置。
3.不允许出现一端悬空的布线，以防止信号在不同层间形成闭环。
4.防止时钟信号线在地层内形成闭环。
尽可能在时钟线的两侧包地线，条件不允许，
也应该使时钟线和地线紧邻走线。
5.PCB走线应尽量避免直角和锐角，以减小信号的反射和辐射。
6.为减少线间串扰，应保证线中心间距不少于三倍线宽。
7.在高频数字电路中，走线应细一些、短一些好。
大电流信号、高电压信号与小信号
之间应该注意隔离。
两面板布线时，两面的导线宜相互垂直、斜交、或弯曲走线，避免相互平行，以减小寄生耦合。
8.高频信号线应尽可能走线的长度与宽度适中的直线，需要时应放置必要的导孔或过
孔来调整传输路径，以减小信号的延迟与失真。
9.在多层板中，对延迟要求高的信号线，应放在靠近顶层的内层，并避免与其他信号
线长距离平行布线或放置通孔。
10.在满足电气性能的前提下，模拟电路的电源线和地线应尽可能宽，以减小电阻和电
感，从而避免噪声干扰。
11.在多层板中，对电源和地的引脚应尽可能接近对应的连接孔，以减小连接阻抗和电
感。
12.尽量使用45°的折线而不是90°的折线来减小信号的反射。
13.在使用4层板时，对IC的去耦电容的布线需要充分考虑。
它要放在尽可能靠近IC
的电源和地引脚处，同时要确保过孔的数量最少。
PCB布线设计详介PCB布线设计是电路设计中非常重要的一个环节，其设计质量直接关系到整个电路的稳定性和性能。
本文将对PCB布线设计的相关内容进行详细的介绍。
一、PCB布线设计的基本原则1.信号传输线要尽量短，减少信号传输时的信号损失，降低噪声干扰。
2.信号线和电源线要分开布线，避免互相干扰，减少互相串扰带来的影响。
3.布线路径尽量简单，避免交叉、弯曲、折返等复杂路径，减少布线电感和电容。
4.布线要避免悬线和盲孔，减少板间电容。
5.时钟信号和高速数据线要特别注意，要尽量短，布垂直于板面，避免与其他线路交叉干扰。
二、PCB布线的技巧1.差分线路的布线差分线路的布线技术是在高速传输系统中广泛应用的一种技术。
差分线路是指将信号线和其镜像线分开布置在PCB板上的一组线路，通过差模信号传输方式来实现。
差分信号与单端信号相比，具有抗噪声干扰、抗串扰、抗EMI（电磁干扰）能力强等特点，因此在高速传输中得到了广泛的应用。
2.布局的作用PCB布局与布线设计相辅相成，布局设计是为了让布线设计得以更好地实现。
优良的布局设计可以减少电路的噪声和信号干扰，提高电路的稳定性。
在PCB布局设计中，需注意尽量采用规则的布局结构，并在PCB布局设计中安排合理的电路模块布局。
同时还要注意小功率电路与大功率电路的分离，以及布局的美观性等。
3.选择合适的信号层在PCB布线设计中，如何选择合适的信号层是选择各层布线的关键之一，正确的选择信号层具有极其重要的作用。
总结各种信号层的特点，选择合适的信号层非常重要，一般可按以下原则进行选择：a.如何选择信号层的数量：在一般的PCB布线设计中，两、四层板较为常见，根据实际需要可选择更多的层数。
b.信号层的放置顺序：一般而言，地层作为底基础层，供电层接在地上方。
地面层主要用来进行接地和铺敷地电位，因此在信号层的选择上要注意尽量使地层尽可能地与其他层隔离开来。
其余层的放置顺序和数量根据实际电路设计需要来决定。
PCB布线的基本原则1.确定信号和电源线路的走向：首先需要确定各个信号和电源线路的走向，包括线路的起点和终点。
一般情况下，信号线和电源线应该尽量平行且相距较远，以减少互相的干扰。
同时，还需要避免信号线和电源线与其他线路交叉，特别是高速信号线和高功率电源线。
2.抗干扰：为了减少外界干扰对信号的影响，应将高灵敏度的信号线（如模拟信号线）远离干扰源。
此外，应尽量避免信号线和地线、电源线相交，例如，在走线时应避免模拟信号线与数字信号线、模拟信号线与功率线交叉。
3.信号线长度一致性：对于同一组信号，为了保持信号的同步性和时序的准确性，应尽量保持信号线的长度一致。
4.地线规划：地线是PCB布线中至关重要的一部分。
地线的分布应均匀，并尽量避免出现地线环，以减少地线的电感和电阻。
同时，也要避免地线和时序信号线、高速信号线相交。
5.功率线路布线：功率线路通常比较宽厚，因为它需要承载较大的电流。
在布线时，应尽量减少功率线的长度，以降低电流的感应电压降。
6.执行MI规则：MI规则是一种常用的PCB布线规则，它主要包括保持布线的连续性、保持布线的一致性、减少布线上的开关次数、尽量避免交叉布线等。
7.分层布线：对于复杂的电路板，可以采用分层布线的方式，将信号线、电源线和地线分别布在不同的层上，以减少干扰和交叉。
8.良好的接地：接地是保证电路工作的稳定性的关键。
在布线过程中，需要确保接地的连续性和稳定性，尽量减少接地回路的面积。
9.适当的引脚规划：对于大规模集成电路或者高频电路，需要合理规划引脚的连接方式，使信号线的长度最短、走向最直接。
10.使用正交布线：正交布线是指将信号线以垂直或者水平的方式进行布线，可以有效地避免信号线之间的干扰。
总之，良好的PCB布线应该考虑信号和电源线路的走向、抗干扰能力、信号线长度一致性、地线规划、功率线路布线、遵循MI规则、分层布线、良好的接地、适当的引脚规划和正交布线。
这些基本原则能够在布线过程中提供指导，保证电路的性能和可靠性。
PCB板布局布线基本规则PCB（Printed Circuit Board）板布局布线是电路设计中的关键步骤之一，正确合理的布局布线可以保证电路的性能与稳定性。
下面将介绍一些PCB板布局布线的基本规则。
1.分离高频与低频信号：将高频与低频信号进行分离布局，以减少干扰。
高频信号线与低频信号线应尽可能平行布线，减少交叉。
2.分离模拟与数字信号：模拟与数字信号互相干扰的可能性较大，应将二者分离布局。
同时，在两者的接口处应预留地线屏蔽来降低非线性失真。
3.分层布局：将电路分布在不同的层次上，以减少干扰。
一般将模拟信号和数字信号分布在不同的层次上，并通过地平面、电源平面等层次进行电磁屏蔽。
4.自上而下布局：从信号源开始，自上而下分布。
这样可以减少信号线的长度，降低信号线的阻抗。
在布局时应尽量控制信号线的长度，避免过长导致信号衰减。
5.电源布局：电源是整个电路的基础，应尽可能靠近电源输入端布局，减少电源线路长度，降低电源线的阻抗。
同时，电源线应与信号线分离布线，避免互相干扰。
6.地线布局：地线在板布局中同样非常重要。
应尽量缩短地线的长度，减低地线的阻抗，并合理布局地线的走向，避免地线回团。
7.路径最佳化：布局时应保证信号路径的最短化，减少信号线的长度，降低信号传输时的延迟和衰减。
8.信号线与分量之间的距离：信号线与分量之间的距离尽可能短，可以减少耦合与串扰。
9.三角规则：同一面板上尽量遵循三角形规则，将相关信号线布局成三角形状，以减少互相干扰。
10.差分线布局：对于高速信号线，采用差分传输可以减少噪声和串扰。
差分信号线应尽可能平行布线，并保持等长。
11.布线层次顺序：布线时应按照信号的重要程度进行布线，先布线主干信号，再布线次要信号。
12.符号规范：在布线过程中应遵循相应的电气规范，使用适当的符号表示不同的信号。
总的来说，PCB板布局布线中的基本规则都是为了减少干扰、降低阻抗、缩短信号路径，保证电路的性能稳定性。

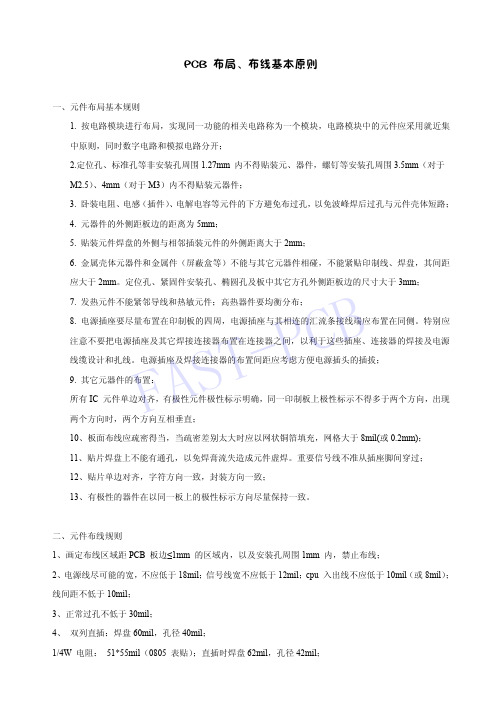

PCB 布局、布线基本原则一、元件布局基本规则1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm （对于 M2.5）、4mm （对于M3）内不得贴装元器件；3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；4. 元器件的外侧距板边的距离为5mm ；5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm ；6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm 。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm ；7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9. 其它元器件的布置：所有IC 元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB 板边≤1mm 的区域内，以及安装孔周围1mm 内，禁止布线；2、电源线尽可能的宽，不应低于18mil ；信号线宽不应低于12mil ；cpu 入出线不应低于10mil （或8mil ）；线间距不低于10mil ；3、正常过孔不低于30mil ；4、 双列直插：焊盘60mil ，孔径40mil ；1/4W 电阻： 51*55mil （0805 表贴）；直插时焊盘62mil ，孔径42mil ； F A S T -PC B无极电容： 51*55mil （0805 表贴）；直插时焊盘50mil ，孔径28mil ；5、 注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。
PCB板布局原则布线技巧1.PCB板布局原则：-分区布局：将电路板分成不同的区域，将功能相似的电路组件放在同一区域内，有利于信号的传输和维护。
比如，将稳压电路、放大电路、数字电路等放在不同的区域内。
-尽量减少线路长度：线路长度越长，电阻和电感越大，会引入更多的信号损耗和噪声，影响电路的性能。
因此，尽量把线路缩短，减少线路长度。
-避免线路交叉：线路交叉会引入互相干扰的可能性，产生串扰和相互耦合。
因此，尽量避免线路的交叉，使布局更加清晰。
-电源和地线布局：电源和地线是电路中非常重要的信号传输线路，应该尽量压缩在一起，减小回路面积，从而降低电磁干扰的发生。
-高频和低频电路分离：将高频电路和低频电路分开布局，避免高频电路对低频电路的干扰。
2.PCB板布线技巧：-网格布线：将布线分成网格形式，每个网格中只允许一条线路通过，可以提高布线的整齐度和美观度。
-使用规则层：在PCB设计软件中，可以使用规则层进行布线规划，指定线路的宽度、间距等参数，保证布线的一致性和可靠性。
-使用层次布线：将线路分成不同的层次进行布线，可以减少线路的交叉，降低噪声的产生。
-注意差分信号的布线：对于差分信号线路，保持两条线路的长度和布线路径尽量相同，可以减小差分信号之间的差别，提高信号完整性。
-避免直角和锐角：直角和锐角容易引起信号反射和串扰，应尽量避免使用直角和锐角的线路走向，采用圆滑的线路路径。
总结：PCB板布局和布线是PCB设计中不可忽视的环节，合理的布局和布线可以提高电路的性能和可靠性。
通过遵循一些原则，如分区布局、减少线路长度、避免线路交叉等，并结合一些布线技巧，如网格布线、使用规则层、使用层次布线等，可以实现高质量的布局和布线。
PCB的布线原则介绍PCB（Printed Circuit Board）布线是在电子产品的设计和制造过程中非常重要的一步，它涉及到电路连接的实现和优化，对电气性能和可靠性有着直接影响。
下面将介绍一些PCB布线的原则和技巧。
1.分层布线原则：为了减少信号串扰和提高布线效果，通常使用多层PCB来进行布线。
不同信号层之间约束通过信号引线进行连接。
2.信号流布线原则：PCB布线应遵循信号流动路径的原则，尽量在布线中使用直线、平行和垂直线路，避免使用弯曲和串扰风险较大的线路。
3.引脚位置原则：为了便于布线和减少信号串扰风险，应该将高速信号的输入和输出引脚安排在同一侧或者上下相邻的地方。
4.良好的地平面原则：地平面是整个PCB布线设计中非常重要的一部分，要做到尽量连续、稳定和低阻抗。
良好的地平面可以减少信号回流路径长度，提高信号质量和抗干扰能力。
5.模拟数字分区原则：为了减少模拟信号和数字信号之间的干扰，布线时应该将它们分开布线，模拟信号通常靠近输入/输出接口，数字信号靠近芯片和处理器。
6.信号引线长度控制原则：为了提高信号的稳定性和可靠性，应尽量控制信号引线的长度，避免过长而引起信号失真或者串扰。
7.信号引线宽度控制原则：为了适应高速信号的要求，应尽量增加信号引线的宽度，减小电流密度，提高信号的传输速率。
8.信号层间距控制原则：为了减少层间串扰风险，应根据信号分布和技术需求，适当调整信号层的间距，通常越窄越好，但过窄会增加制造难度。
9.电源与分布原则：为了减少电源干扰，应设计分布式电源和地平面。
并且将电源线和信号线分开布线，以减少干扰。
10.阻抗匹配原则：为了保证传输线和匹配网络的工作效果，应根据设计要求和信号特征，选择合适的阻抗值。
11.元器件布局原则：元器件布局的合理性会直接影响到整个PCB布线的效果，因此在布局时应考虑信号传输要求、热问题、电源分布等因素。
12.电磁兼容原则：为了减少电磁辐射和电磁接收的干扰，应设计良好的屏蔽和周边环境，并尽量使用低辐射的元器件。
PCB板布局布线基本规则PCB（Printed Circuit Board，印刷电路板）布局布线是电子产品设计中非常重要的一步，它决定了电路板的性能和可靠性。
下面将介绍一些PCB板布局布线的基本规则。
1.尽量规划好电路板的整体布局。
合理的整体布局可以降低电磁干扰和噪声，提高信号的可靠性。
布局过程中，需要考虑各个电路模块的电源分布、信号线的走向和电路板边缘的保留空间等因素。
2.尽量减少信号线的长度。
信号线过长会引起信号衰减、时钟偏差和串扰等问题。
因此，应尽量减少长距离信号线的使用，并将不同功能模块的信号线放在靠近彼此的位置，以缩短线路长度。
3.引脚布局要合理。
电路板上的引脚布局应遵循一定的规则，如相同功能的引脚应该靠近彼此，避免交叉连接；高频信号线和低频信号线应分开布局，以防止互相干扰；输入和输出信号一般不要使用同一个引脚。
4.电源和地线的布局要合理。
电源和地线是电路工作的基础，其布局质量直接影响整体性能。
应尽量减少电源和地线的长度，避免共享电源或地线的引脚。
此外，电源和地线的宽度也要足够，以满足电流的要求。
5.差分线路应尽量成对布线。
差分信号线路通常由两根线组成，它们相互平行，保持相同的长度和间距。
这种布线方式可以减小干扰并提高抗干扰能力。
6.避免使用尖锐的角度和过窄的宽度。
锐角和过窄的线路会增加信号的传输损耗，并增加线路的阻抗。
在布局和布线过程中，应尽量避免生成锐角，选择合适的宽度。
7.需要进行地线屏蔽的信号要有相应的地线屏蔽层。
一些对干扰非常敏感的信号线，如高频信号线和时钟信号线，需要有地线屏蔽层进行保护，防止外界干扰。
8.PCB板的散热设计。
在布局布线过程中，需要考虑板上发热器件的散热问题。
可以尽量将发热器件靠近PCB板的边缘，以方便散热或使用附加的散热设计。
9.电路板边缘的保留空间。
为了使电路板在安装时能够与其他组件或设备连接，需要在板的边缘预留一定的空间。
这个空间通常被称为边际空间，用于放置连接器、插座等。
PCB板布局原则布线技巧一、布局原则：1.功能分区：将电路按照其功能划分为若干区域，不同功能的电路相互隔离，减少相互干扰。
2.信号流向：在布局过程中应保持信号流向规则和简洁，避免交叉干扰。
3.重要元件位置：将较重要的元件、信号线和电源线放置在核心区域，以提高系统的可靠性和抗干扰能力。
4.散热考虑：将产热较大的元件、散热器等布局在较为开阔的地方，利于散热，避免过热导致不正常工作。
5.地线布局：地线的布局和连通应该注意短、宽、粗、低阻、尽可能铺满PCB板的底层，减少环路面积，避免回流信号干扰。
二、布线技巧：1.差分信号布线：对于高速传输的差分信号（如USB、HDMI等），应采用相对的布线方式，尽量保持两条信号线的长度、路径和靠近程度等因素相等。
2.信号线长度控制：对于高速信号线，要控制传输时间差，避免信号的串扰，可以采用长度相等的原则，对多个信号线进行匹配。
3.距离和屏蔽：信号线之间应保持一定的距离，减少串扰。
对于敏感信号线，可以采用屏蔽，如使用屏蔽线或者地层或电源面直接作为屏蔽。
4.平面分布布线：将电路面分布在PCB板的一面，减少控制层（可减少电磁干扰），易于维护。
对于比较大的PCB板，可以将电路分布在多层结构中，减小板子尺寸。
5.电源线和地线：电源线和地线尽量粗而宽，以降低线路阻抗和电压降。
同时，尽量减少电源线和地线与其它信号线的交叉和共面长度，减小可能的电磁干扰。
6.设备端口布局：对于外部设备接口，宜以一边和一角为原则，将各种本机接口尽量分布在同一区域，以保持可维护性和布局的简洁性。
7.组件布局：对于IC和器件的布局，可以按照电路的工作顺序、重要程度和电路结构等因素综合考虑，优先放置重要元件，如主控芯片、存储器等。
三、布局规则：1.尽量缩短信号线的长度，减少信号传输的延迟和串扰。
2.尽量减小信号线的面积，减少对周围信号的干扰。
3.尽量采用四方对称布线，减少线路不平衡引起的干扰。
4.尽量降低线路阻抗，提高信号的传输质量。
PCB布局、布线基本原则亚洲电子研发中心 AIDONG 提供一、元件布局基本规则1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm（对于M2.5）、4mm（对于M3）内不得贴装元器件；3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；4. 元器件的外侧距板边的距离为5mm；5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9. 其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线；2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil（或8mil）；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插：焊盘60mil，孔径40mil；1/4W电阻： 51*55mil（0805表贴）；直插时焊盘62mil，孔径42mil；无极电容： 51*55mil（0805表贴）；直插时焊盘50mil，孔径28mil；5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。
如何提高抗干扰能力和电磁兼容性在研制带处理器的电子产品时，如何提高抗干扰能力和电磁兼容性？1、下面的一些系统要特别注意抗电磁干扰：(1) 微控制器时钟频率特别高，总线周期特别快的系统。
(2) 系统含有大功率，大电流驱动电路，如产生火花的继电器，大电流开关等。
(3) 含微弱模拟信号电路以及高精度A/D变换电路的系统。
2、为增加系统的抗电磁干扰能力采取如下措施：(1) 选用频率低的微控制器：选用外时钟频率低的微控制器可以有效降低噪声和提高系统的抗干扰能力。
同样频率的方波和正弦波，方波中的高频成份比正弦波多得多。
虽然方波的高频成份的波的幅度，比基波小，但频率越高越容易发射出成为噪声源，微控制器产生的最有影响的高频噪声大约是时钟频率的3倍。
(2) 减小信号传输中的畸变微控制器主要采用高速CMOS技术制造。
信号输入端静态输入电流在1mA左右，输入电容10PF左右，输入阻抗相当高，高速CMOS电路的输出端都有相当的带载能力，即相当大的输出值，将一个门的输出端通过一段很长线引到输入阻抗相当高的输入端，反射问题就很严重，它会引起信号畸变，增加系统噪声。
当Tpd＞Tr时，就成了一个传输线问题，必须考虑信号反射，阻抗匹配等问题。
信号在印制板上的延迟时间与引线的特性阻抗有关，即与印制线路板材料的介电常数有关。
可以粗略地认为，信号在印制板引线的传输速度，约为光速的1/3到1/2之间。
微控制器构成的系统中常用逻辑电话元件的Tr（标准延迟时间）为3到18ns之间。
在印制线路板上，信号通过一个7W的电阻和一段25cm长的引线，线上延迟时间大致在4~20ns之间。
也就是说，信号在印刷线路上的引线越短越好，最长不宜超过25cm。
而且过孔数目也应尽量少，最好不多于2个。
当信号的上升时间快于信号延迟时间，就要按照快电子学处理。
此时要考虑传输线的阻抗匹配，对于一块印刷线路板上的集成块之间的信号传输，要避免出现Td＞Trd的情况，印刷线路板越大系统的速度就越不能太快。
用以下结论归纳印刷线路板设计的一个规则：信号在印刷板上传输，其延迟时间不应大于所用器件的标称延迟时间。
(3) 减小信号线间的交*干扰：A点一个上升时间为Tr的阶跃信号通过引线AB传向B端。
信号在AB线上的延迟时间是Td。
在D点，由于A点信号的向前传输，到达B点后的信号反射和AB线的延迟，Td时间以后会感应出一个宽度为Tr的页脉冲信号。
在C点，由于AB上信号的传输与反射，会感应出一个宽度为信号在AB线上的延迟时间的两倍，即2Td 的正脉冲信号。
这就是信号间的交*干扰。
干扰信号的强度与C点信号的di/at有关，与线间距离有关。
当两信号线不是很长时，AB上看到的实际是两个脉冲的迭加。
CMOS工艺制造的微控制由输入阻抗高，噪声高，噪声容限也很高，数字电路是迭加100~200mv噪声并不影响其工作。
若图中AB线是一模拟信号，这种干扰就变为不能容忍。
如印刷线路板为四层板，其中有一层是大面积的地，或双面板，信号线的反面是大面积的地时，这种信号间的交*干扰就会变小。
原因是，大面积的地减小了信号线的特性阻抗，信号在D端的反射大为减小。
特性阻抗与信号线到地间的介质的介电常数的平方成反比，与介质厚度的自然对数成正比。
若AB线为一模拟信号，要避免数字电路信号线CD对AB的干扰，AB线下方要有大面积的地，AB线到CD线的距离要大于AB线与地距离的2~3倍。
可用局部屏蔽地，在有引结的一面引线左右两侧布以地线。
(4) 减小来自电源的噪声电源在向系统提供能源的同时，也将其噪声加到所供电的电源上。
电路中微控制器的复位线，中断线，以及其它一些控制线最容易受外界噪声的干扰。
电网上的强干扰通过电源进入电路，即使电池供电的系统，电池本身也有高频噪声。
模拟电路中的模拟信号更经受不住来自电源的干扰。
(5) 注意印刷线板与元器件的高频特性在高频情况下，印刷线路板上的引线，过孔，电阻、电容、接插件的分布电感与电容等不可忽略。
电容的分布电感不可忽略，电感的分布电容不可忽略。
电阻产生对高频信号的反射，引线的分布电容会起作用，当长度大于噪声频率相应波长的1/20时，就产生天线效应，噪声通过引线向外发射。
印刷线路板的过孔大约引起0.6pf的电容。
一个集成电路本身的封装材料引入2~6pf电容。
一个线路板上的接插件，有520nH的分布电感。
一个双列直扦的24引脚集成电路扦座，引入4~18nH的分布电感。
这些小的分布参数对于这行较低频率下的微控制器系统中是可以忽略不计的；而对于高速系统必须予以特别注意。
(6) 元件布置要合理分区元件在印刷线路板上排列的位置要充分考虑抗电磁干扰问题，原则之一是各部件之间的引线要尽量短。
在布局上，要把模拟信号部分，高速数字电路部分，噪声源部分（如继电器，大电流开关等）这三部分合理地分开，使相互间的信号耦合为最小。
G 处理好接地线印刷电路板上，电源线和地线最重要。
克服电磁干扰，最主要的手段就是接地。
对于双面板，地线布置特别讲究，通过采用单点接地法，电源和地是从电源的两端接到印刷线路板上来的，电源一个接点，地一个接点。
印刷线路板上，要有多个返回地线，这些都会聚到回电源的那个接点上，就是所谓单点接地。
所谓模拟地、数字地、大功率器件地开分，是指布线分开，而最后都汇集到这个接地点上来。
与印刷线路板以外的信号相连时，通常采用屏蔽电缆。
对于高频和数字信号，屏蔽电缆两端都接地。
低频模拟信号用的屏蔽电缆，一端接地为好。
对噪声和干扰非常敏感的电路或高频噪声特别严重的电路应该用金属罩屏蔽起来。
(7) 用好去耦电容。
好的高频去耦电容可以去除高到1GHZ的高频成份。
陶瓷片电容或多层陶瓷电容的高频特性较好。
设计印刷线路板时，每个集成电路的电源，地之间都要加一个去耦电容。
去耦电容有两个作用：一方面是本集成电路的蓄能电容，提供和吸收该集成电路开门关门瞬间的充放电能；另一方面旁路掉该器件的高频噪声。
数字电路中典型的去耦电容为0.1uf的去耦电容有5nH分布电感，它的并行共振频率大约在7MHz左右，也就是说对于10MHz 以下的噪声有较好的去耦作用，对40MHz以上的噪声几乎不起作用。
1uf，10uf电容，并行共振频率在20MHz以上，去除高频率噪声的效果要好一些。
在电源进入印刷板的地方和一个1uf或10uf的去高频电容往往是有利的，即使是用电池供电的系统也需要这种电容。
每10片左右的集成电路要加一片充放电电容，或称为蓄放电容，电容大小可选10uf。
最好不用电解电容，电解电容是两层溥膜卷起来的，这种卷起来的结构在高频时表现为电感，最好使用胆电容或聚碳酸酝电容。
去耦电容值的选取并不严格，可按C=1/f计算；即10MHz取0.1uf，对微控制器构成的系统，取0.1~0.01uf之间都可以。
3、降低噪声与电磁干扰的一些经验。
(1) 能用低速芯片就不用高速的，高速芯片用在关键地方。
(2) 可用串一个电阻的办法，降低控制电路上下沿跳变速率。
(3) 尽量为继电器等提供某种形式的阻尼。
(4) 使用满足系统要求的最低频率时钟。
(5) 时钟产生器尽量*近到用该时钟的器件。
石英晶体振荡器外壳要接地。
(6) 用地线将时钟区圈起来，时钟线尽量短。
(7) I/O驱动电路尽量*近印刷板边，让其尽快离开印刷板。
对进入印制板的信号要加滤波，从高噪声区来的信号也要加滤波，同时用串终端电阻的办法，减小信号反射。
(8) MCD无用端要接高，或接地，或定义成输出端，集成电路上该接电源地的端都要接，不要悬空。
(9) 闲置不用的门电路输入端不要悬空，闲置不用的运放正输入端接地，负输入端接输出端。
(10) 印制板尽量使用45折线而不用90折线布线以减小高频信号对外的发射与耦合。
(11) 印制板按频率和电流开关特性分区，噪声元件与非噪声元件要距离再远一些。
(12) 单面板和双面板用单点接电源和单点接地、电源线、地线尽量粗，经济是能承受的话用多层板以减小电源，地的容生电感。
(13) 时钟、总线、片选信号要远离I/O线和接插件。
(14) 模拟电压输入线、参考电压端要尽量远离数字电路信号线，特别是时钟。
(15) 对A/D类器件，数字部分与模拟部分宁可统一下也不要交*。
(16) 时钟线垂直于I/O线比平行I/O线干扰小，时钟元件引脚远离I/O电缆。
(17) 元件引脚尽量短，去耦电容引脚尽量短。
