锁相环的基本原理和应用

什么是电子电路中的锁相环及其应用电子电路中的锁相环（Phase-Locked Loop，简称PLL）是一种广泛应用的反馈控制电路，用于将输入信号的相位与频率与参考信号的相位与频率同步，从而实现信号的稳定性和精确性。

锁相环在通信、计算机、音频处理等领域都有重要的应用。

一、锁相环的工作原理锁相环主要由相位比较器（Phase Detector）、环形数字控制振荡器（VCO）和低通滤波器（LPF）组成。

相位比较器用来比较输入信号和参考信号的相位差，输出一个宽度等于相位差的脉冲信号。

VCO根据相位比较器输出的脉冲信号的宽度和方向来调节输出频率，使其与参考信号的频率和相位同步。

LPF用来滤除VCO输出信号中的高频成分，保证输出的稳定性。

二、锁相环的应用1. 通信领域：在数字通信系统中，锁相环被广泛应用于时钟恢复、时钟生成和时钟变换等方面。

通过锁相环可以实现对时钟信号的稳定传输，提高通信系统的可靠性和容错性。

2. 音频处理：在音频设备中，锁相环被用于时钟同步和抖动消除。

通过锁相环可以实现音频数据的同步传输和精确抖动控制，提高音质和信号稳定性。

3. 数字系统：在数字系统中，锁相环可用于时钟恢复、频率合成和位钟提取等方面。

通过锁相环可以实现对时钟信号的稳定提取和精确合成，确保系统的可靠运行。

4. 频率调制与解调：在调制与解调系统中，锁相环被应用于频偏补偿和相位同步。

通过锁相环可以实现对信号频偏和相位偏移的补偿，保证调制与解调的准确性和稳定性。

5. 频谱分析：锁相环还可以应用于频谱分析仪中，通过锁相环可以实现频率分析的准确性、稳定性和精确性。

三、锁相环的特点1. 稳定性：锁相环可以通过调整VCO的输出频率来实现输入信号和参考信号的同步，从而提高信号的稳定性。

2. 精确性：锁相环可以通过精确的相位比较和频率调节，实现对信号相位和频率的精确控制，提高信号处理的准确性。

3. 自适应性：锁相环可以根据输入信号和参考信号的变化自动调节，适应不同输入条件下的信号同步要求。

锁相环基本原理一个典型的锁相环（PLL ）系统，是由鉴相器（PD ），压控荡器（VCO ）和低通滤波器（LPF ）三个基本电路组成，如图1，Ud = Kd (θi –θo) U F = Ud F （s ）θiθo图1鉴相器（PD ）鉴相器用来鉴别输入信号Ui 与输出信号Uo 之间的相位差 ，并输出误差电压Ud 。

Ud 中的噪声和干扰成分被低通性质的环路滤波器滤除 ，形成压控振荡器（VCO ）的控制电压Uc 。

Uc 作用于压控振荡器的结果是把它的输出振荡频率f 。

拉向环路输入信号频率fi ，当二者相等时，环路被锁定 ，称为入锁。

维持锁定的直流控制电压由鉴相器提供，因此鉴相器的两个输入信号间留有一定的相位差。

锁相环最初用于改善电视接收机的行同步和帧同步，以提高抗干扰能力。

20世纪50年代后期随着空间技术的发展，锁相环用于对宇宙飞行目标的跟踪、遥测和遥控。

60年代初随着数字通信系统的发展，锁相环应用愈广，例如为相干解调提取参考载波、建立位同步等。

具有门限扩展能力的调频信号锁相鉴频器也是在60年代初发展起来的。

构成鉴相器的电路形式很多，这里仅介绍实验中用到的两种鉴相器。

异或门的逻辑真值表示于表1，图2是逻辑符号图。

表1 图2从表1可知，如果输入端A 和B 分别送 2π入占空比为50%的信号波形，则当两者存在相位差∆θ时，输出端F 的波形的 占空比与∆θ有关，见图3。

将F 输出波 形通过积分器平滑，则积分器输出波形 的平均值，它同样与∆θ有关，这样，我们就可以利用异或门来进行相位到电压 ∆θ的转换，构成相位检出电路。

于是经积 图3F O o U K dtd =θVPD LP F VC O Ui Uo ABF __F = A B + A B F B A分器积分后的平均值（直流分量）为：UU = Vdd * ∆θ/ π(1) Vcc不同的∆θ，有不同的直流分量Vd。

∆θ与V的关系可用图4来描述。

从图中可知，两者呈简单线形关1/2Vcc系：Ud = Kd *∆θ(2)1/2ππ∆θKd 为鉴相灵敏度图。

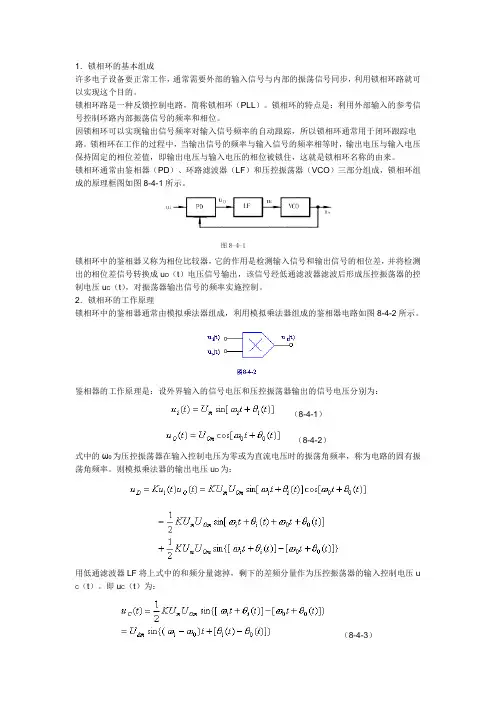

1．锁相环的基本组成许多电子设备要正常工作，通常需要外部的输入信号与内部的振荡信号同步，利用锁相环路就可以实现这个目的。

锁相环路是一种反馈控制电路，简称锁相环（PLL）。

锁相环的特点是：利用外部输入的参考信号控制环路内部振荡信号的频率和相位。

因锁相环可以实现输出信号频率对输入信号频率的自动跟踪，所以锁相环通常用于闭环跟踪电路。

锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压的相位被锁住，这就是锁相环名称的由来。

锁相环通常由鉴相器（PD）、环路滤波器（LF）和压控振荡器（VCO）三部分组成，锁相环组成的原理框图如图8-4-1所示。

锁相环中的鉴相器又称为相位比较器，它的作用是检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成u D（t）电压信号输出，该信号经低通滤波器滤波后形成压控振荡器的控制电压u C（t），对振荡器输出信号的频率实施控制。

2．锁相环的工作原理锁相环中的鉴相器通常由模拟乘法器组成，利用模拟乘法器组成的鉴相器电路如图8-4-2所示。

鉴相器的工作原理是：设外界输入的信号电压和压控振荡器输出的信号电压分别为：（8-4-1）（8-4-2）式中的ω0为压控振荡器在输入控制电压为零或为直流电压时的振荡角频率，称为电路的固有振荡角频率。

则模拟乘法器的输出电压u D为：用低通滤波器LF将上式中的和频分量滤掉，剩下的差频分量作为压控振荡器的输入控制电压u （t）。

即u C（t）为：C（8-4-3）式中的ωi为输入信号的瞬时振荡角频率，θi（t）和θO（t）分别为输入信号和输出信号的瞬时位相，根据相量的关系可得瞬时频率和瞬时位相的关系为：即（8-4-4）则，瞬时相位差θd为（8-4-5）对两边求微分，可得频差的关系式为（8-4-6上式等于零，说明锁相环进入相位锁定的状态，此时输出和输入信号的频率和相位保持恒定不变的状态，u c（t）为恒定值。

锁相环的原理
锁相环是一种广泛应用于电子技术中的控制系统，它的原理是通过对输入信号进行频率和相位的调整，使得输出信号与参考信号保持同步。

锁相环的应用范围非常广泛，包括通信、雷达、测量、控制等领域。

锁相环的基本原理是将输入信号与参考信号进行比较，然后通过反馈控制来调整输出信号的频率和相位，使得输出信号与参考信号保持同步。

锁相环通常由相位检测器、低通滤波器、控制电路和振荡器等组成。

相位检测器是锁相环的核心部件，它的作用是将输入信号与参考信号进行比较，然后输出一个误差信号。

误差信号经过低通滤波器后，就可以得到一个控制信号，用来调整振荡器的频率和相位。

当输出信号与参考信号同步时，误差信号为零，此时锁相环达到稳定状态。

锁相环的应用非常广泛，其中最常见的应用是在通信系统中。

在数字通信系统中，锁相环可以用来对接收信号进行时钟恢复，从而保证数据的正确接收。

在模拟通信系统中，锁相环可以用来对信号进行解调和调制，从而实现信号的传输和接收。

除了通信系统，锁相环还广泛应用于雷达、测量和控制等领域。

在雷达系统中，锁相环可以用来对回波信号进行相位测量，从而实现目标的距离和速度测量。

在测量系统中，锁相环可以用来对信号进
行频率测量和相位测量，从而实现高精度的测量。

在控制系统中，锁相环可以用来对控制信号进行同步，从而实现高精度的控制。

锁相环是一种非常重要的控制系统，它的应用范围非常广泛。

通过对输入信号进行频率和相位的调整，锁相环可以实现信号的同步和控制，从而实现高精度的测量和控制。

随着科技的不断发展，锁相环的应用将会越来越广泛，为人类的生产和生活带来更多的便利和效益。

锁相环的原理及应用论文锁相环是一种控制系统中常用的技术手段，它的原理是通过对输入信号进行相位检测和调节，使得输出信号与参考信号之间始终保持特定的相位关系。

锁相环广泛应用于通信、测量、控制等领域，能够有效地提高系统的稳定性和抗干扰能力。

本文将围绕锁相环的原理和应用展开详细论述。

锁相环的原理基于负反馈控制理论，其基本结构包括相位比较器、低通滤波器、电压控制振荡器（VCO）和分频器等组成。

其中，相位比较器用于比较输入信号和参考信号的相位差，得到控制电压；低通滤波器用于平滑控制电压，避免频率偏移；VCO根据控制电压调节输出信号的频率，使其与输入信号保持一定的相位关系；分频器将输出信号进行分频，得到反馈信号输入到相位比较器，构成闭环控制系统。

通过不断调节VCO的频率，使得输入信号和参考信号之间的相位差保持在一个稳定的范围内，从而实现锁相的目的。

锁相环在通信系统中有着重要的应用。

在数字通信中，接收到的信号往往受到噪声和失真的影响，其相位和频率可能会发生偏移。

利用锁相环技术，可以实现信号的恢复和重构，使得接收到的信号能够与发送端的时钟信号同步，从而实现可靠的数据传输。

此外，锁相环还能够用于频率合成器的设计，通过对参考信号施加锁相环控制，可以获得稳定的输出频率信号，满足系统对时钟信号稳定性和频率准确性的要求。

在测量和控制系统中，锁相环也具有重要的应用价值。

例如，在频谱分析仪中，为了获得更加精确的频率测量结果，可以采用锁相环技术来提高频率测量的准确性和稳定性。

在激光干涉仪中，锁相环可以实现对干涉信号的稳定检测和测量，从而提高仪器的测量精度。

在实时控制系统中，锁相环也可以用于对时间基准信号的稳定提取和跟踪，保证系统的稳定性和精度。

总之，锁相环作为一种重要的控制技术，在通信、测量、控制等领域都有着广泛的应用前景。

通过对锁相环原理的深入理解和应用，可以有效地提高系统的稳定性和可靠性，满足不同领域对于信号同步、频率稳定和相位精度的需求。

锁相电路（PLL）及其应用自动相位控制（APC）电路，也称为锁相环路（PLL），它能使受控振荡器的频率和相位均与输入参考信号保持同步，称为相位锁定，简称锁相。

它是一个以相位误差为控制对象的反馈控制系统，是将参考信号与受控振荡器输出信号之间的相位进行比较，产生相位误差电压来调整受控振荡器输出信号的相位，从而使受控振荡器输出频率与参考信号频率相一致。

在两者频率相同而相位并不完全相同的情况下，两个信号之间的相位差能稳定在一个很小的范围内。

目前，锁相环路在滤波、频率综合、调制与解调、信号检测等许多技术领域获得了广泛的应用，在模拟与数字通信系统中已成为不可缺少的基本部件。

一、锁相环路的基本工作原理1．锁相环路的基本组成锁相环路主要由鉴频器（PD）、环路滤波器（LF）和压控振荡器（VCO）三部分所组成，其基本组成框图如图3-5-16所示。

图1 锁相环路的基本组成框图将图3-5-16的锁相环路与图1的自动频率控制（AFC）电路相比较，可以看出两种反馈控制的结构基本相似，它们都有低通滤波器和压控振荡器，而两者之间不同之处在于：在AFC环路中，用鉴频器作为比较部件，直接利用参考信号的频率与输出信号频率的频率误差获取控制电压实现控制。

因此，AFC系统中必定存在频率差值，没有频率差值就失去了控制信号。

所以AFC系统是一个有频差系统，剩余频差的大小取决于AFC系统的性能。

在锁相环路（PLL）系统中，用鉴相器作为比较部件，用输出信号与基准信号两者的相位进行比较。

当两者的频率相同、相位不同时，鉴相器将输出误差信号，经环路滤波器输出控制信号去控制VCO ，使其输出信号的频率与参考信号一致，而相位则相差一个预定值。

因此，锁相环路是一个无频差系统，能使VCO 的频率与基准频率完全相等，但二者间存在恒定相位差（稳态相位差），此稳态相位差经鉴相器转变为直流误差信号，通过低通滤波器去控制VCO ，使0f 与r f 同步。

2．锁相环路的捕捉与跟踪过程当锁相环路刚开始工作时，其起始时一般都处于失锁状态，由于输入到鉴相器的二路信号之间存在着相位差，鉴相器将输出误差电压来改变压控振荡器的振荡频率，使之与基准信号相一致。

锁相环的基本原理锁相环基本原理及其应用锁相环的基本原理锁相环基本原理及其应用锁相环及其应用所谓锁相环路，实际是指自动相位控制电路（APC），它是利用两个电信号的相位误差，通过环路自身调整作用，实现频率准确跟踪的系统，称该系统为锁相环路，简称环路，通常用PLL表示。

锁相环路是由鉴相器(简称PD)、环路滤波器（简称LPF或LF）和压控振荡器（简称VCO）三个部件组成闭合系统。

这是一个基本环路，其各种形式均由它变化而来PLL概念设环路输入信号v= Viomimsin(ωit+φi)环路输出信号v= Vosin(ωot+φo)——其中ωo=ωr+△ωo通过相位反馈控制，最终使相位保持同步，实现了受控频率准确跟踪基准信号频率的自动控制系统称为锁相环路。

PLL构成由鉴相器（PD）环路滤波器（LPF）压控振荡器（VCO）组成的环路。

PLL原理从捕捉过程→锁定A.捕捉过程（是失锁的）a. b.φi┈φi均是随时间变化的，经相位比较产生误差相位φe=φi-φo,也是变化的。

φe(t)由鉴相器产生误差电压v(t)=f(φde)完成相位误差—电压的变换作用。

v(t)为交流电压。

dc.v(t)经环路滤波，滤除高频分量和干扰噪声得到纯净控制电压，由VCO产生d控制角频差△ω0,使ω0随ωi变化。

B.锁定（即相位稳定）a. b.一旦锁定φe(t)=φe∞（很小常数）v(t)= V（直流电压）ddω0≡ωi输出频率恒等于输入频率（无角频差，同时控制角频差为最大△ω0max, 即ω0=ωr＋△ω0max。

ωr为VCO固有振荡角频率。

）锁相基本组成和基本方程(时域)各基本组成部件鉴相器(PD)数学模式v(t)=AsinφdDe(t)相位模式环路滤波器(LPF) 数学模式v(t)=A(P) v(t)cFd相位模式压控振荡器(VCO)数学模式相位模式环路模型相位模式：指锁相环(PLL)输入相位和输出相位的反馈调节关系。

相位模型：把鉴相器,环路滤波器和压控振荡器三个部件的相位模型依次级联起来就构成锁相相位模型。

锁相环的基本原理和应用1. 什么是锁相环锁相环（Phase-Locked Loop，简称PLL）是一种电路模块，其基本原理是通过对输入信号和参考信号的相位进行比较和调节，以使输出信号与参考信号保持稳定的相位差。

锁相环广泛应用于通信、测量、频率合成等领域，因其能够实现信号调频、时钟控制等功能而备受关注。

2. 锁相环的基本结构锁相环由相位比较器（Phase Comparator）、环路滤波器（Loop Filter）、振荡器（VCO）和分频器（Divider）组成。

其基本结构如下所示：•相位比较器：相位比较器用于比较输入信号和参考信号的相位差，并产生一个与相位差成正比的控制电压。

•环路滤波器：环路滤波器用于平滑相位比较器输出的控制电压，并将其转换成稳定的直流电压。

•振荡器：振荡器根据环路滤波器输出的控制电压来调节其输出频率，使其与参考信号频率保持一致。

•分频器：分频器将振荡器输出的信号进行频率分频，以产生一个与参考信号频率一致且稳定的输出信号。

3. 锁相环的工作过程锁相环的工作过程可以分为四个阶段：捕获（Capture）、跟踪（Track）、保持（Hold）和丢失（Lose）四个阶段。

•捕获阶段：在捕获阶段，锁相环通过不断调节VCO的频率，使其与参考信号频率逐渐接近，并将相位差逐渐减小。

•跟踪阶段：当锁相环的输出频率与参考信号频率相等时，进入跟踪阶段。

在该阶段，VCO的频率和相位与输入信号保持一致。

•保持阶段：在保持阶段，锁相环维持着与输入信号相同的相位和频率。

任何相位和频率的变化都会通过反馈回路进行补偿。

•丢失阶段：如果输入信号的频率超出锁相环的捕获范围，锁相环无法跟踪该信号，进入丢失阶段。

在该阶段，锁相环输出的信号频率与输入信号频率不一致。

4. 锁相环的应用锁相环在各个领域有着广泛的应用，下面列举几个常见的应用：•频率合成器：锁相环可以将稳定的参考频率合成为其他频率，广泛用于通信、雷达、测量等领域。

fpga 内部的锁相环FPGA内部的锁相环锁相环（Phase-Locked Loop，简称PLL）是一种常用的电子电路，用于产生稳定的频率和相位。

在FPGA（Field-Programmable Gate Array）内部，锁相环被广泛应用于时钟管理、数据通信和信号处理等方面。

本文将着重介绍FPGA内部的锁相环原理及其应用。

一、锁相环的基本原理锁相环由相位比较器、低通滤波器、电压控制振荡器（Voltage-Controlled Oscillator，简称VCO）和分频器等组成。

其基本原理是通过不断调整VCO的频率，使得VCO输出的信号与输入信号的相位差保持稳定。

具体工作过程如下：1. 相位比较器：将输入信号与VCO输出信号进行相位比较，产生误差信号。

2. 低通滤波器：对误差信号进行滤波，去除高频噪声，得到平滑的控制电压。

3. VCO：根据控制电压的大小改变输出频率，使得输出信号的相位与输入信号保持一致。

4. 分频器：将VCO输出信号进行分频，得到反馈信号与输入信号频率相同的参考信号。

通过不断调整VCO的频率，使得反馈信号与输入信号的相位差趋近于零，即实现了锁相。

二、FPGA内部的锁相环应用FPGA内部的锁相环主要用于时钟管理和数据通信方面，具有以下几个重要应用：1. 时钟管理：FPGA内部通常包含多个时钟域，不同模块需要使用不同的时钟频率。

锁相环可以提供稳定的时钟信号，并通过分频器将时钟信号分频为不同频率的时钟域，满足不同模块的时序要求。

2. 时钟重整：在数据通信中，接收端的时钟与发送端的时钟可能存在相位差和频率偏差。

锁相环可以通过跟踪接收到的数据信号，自动调整本地时钟的相位和频率，实现时钟重整，保证数据的准确传输。

3. 时钟生成：FPGA内部的PLL还可以用于产生非常高的频率时钟信号。

通过合理配置PLL的分频器和倍频器，可以生成所需的高频时钟信号，满足高速数据处理和通信的需求。

4. 时钟分频：FPGA内部的PLL还可以用于时钟分频，将高频时钟信号分频为所需的低频时钟信号。

一文让你彻底明白“什么是锁相环PLL及其工作原理”锁相环（Phase-Locked Loop，简称PLL）是一种广泛应用于通信、数据传输、时钟同步等领域的电子电路。

它在这些应用中起着重要的作用，可以解决信号同步、频率合成、相位调制等问题。

本文将详细介绍什么是锁相环、它的工作原理，以及一些常见的应用场景。

一、什么是锁相环锁相环是一种反馈控制系统，通过比较输入信号的相位与参考信号的相位之间的差异来调整输出信号的相位和频率，使得输出信号与参考信号保持相位和频率的一致。

原理上，锁相环通过不断采样输入信号，并将其与参考信号进行比较，然后根据比较结果调整输出信号的相位和频率。

通过这种方式，锁相环可以将输入信号的频率和相位稳定在与参考信号一致的状态下。

一般来说，锁相环由锁相检测器、低通滤波器、电压控制振荡器和频率分割器等主要组成。

二、锁相环的工作原理1. 锁相检测器（Phase Detector）：锁相检测器是锁相环的核心部分。

它用于比较输入信号的相位差异，并产生一个误差信号。

常见的锁相检测器有相位比较器、采样比较器等。

相位比较器将输入信号和参考信号进行比较，并输出一个高电平或低电平的信号，表示输入信号相位与参考信号的相位关系。

2. 低通滤波器（Low Pass Filter）：低通滤波器用于平滑锁相检测器输出的误差信号，减小噪声的影响。

它通过将误差信号经过滤波器，然后输出平滑后的信号给电压控制振荡器。

3. 电压控制振荡器（Voltage-Controlled Oscillator，简称VCO）：电压控制振荡器是锁相环的另一个关键组件。

它的输出频率与输入电压成线性关系，即输出频率随着输入电压的变化而变化。

通过改变电压控制振荡器的输入电压，即通过低通滤波器输出的信号，可以调整输出信号的频率，从而使得输出信号与参考信号的频率一致。

4. 频率分割器（Frequency Divider）：频率分割器用于将电压控制振荡器的输出频率分割成较低的频率。

锁相环PLL原理与应用锁相环(Phase-Locked Loop, PLL)是一种常用的控制系统，广泛应用于电子和通信领域。

它可以用于频率合成、时钟恢复以及相位同步等应用中。

本文将对PLL的原理和常见的应用进行详细介绍。

PLL的原理：首先，参考信号经过相位比较器与VCO的输出信号进行比较。

相位比较器的输出为一个控制电压，表示两个信号之间的相位差。

这个控制电压经过低通滤波器进行滤波处理，得到一个平滑的控制电压，该电压用于调节VCO的频率。

VCO产生的频率与输入的控制电压成正比，通过调节控制电压，可以改变VCO的输出频率。

通过反馈控制的方式，当VCO的频率与参考信号接近时，相位比较器的输出误差会减小，最终收敛到零，实现了锁相环的目标。

在PLL中，分频器的作用是将VCO的高频输出信号分频得到一个相位稳定的低频信号，用作相位比较器的参考信号。

通过适当选择分频比，可以实现对VCO输出频率的精确控制。

PLL的应用：1.频率合成器：PLL经常被用于频率合成器的设计。

通过选择适当的参考频率和分频比，可以实现对输出频率的精确控制。

例如，在通信系统中，PLL被用于合成不同的载波频率用于不同用户之间的信号传输。

2.时钟恢复：在数字通信中，接收端需要从接收到的数据中恢复时钟信号。

PLL可以通过将接收到的数据作为参考信号，并控制VCO的频率，使得输出的时钟信号与发送端时钟同步。

3.数字时钟锁定：在数字系统中，不同的模块可能具有不同的时钟源，为了实现数据的正确和稳定传输，需要将不同的时钟源进行同步。

PLL可以用于将这些时钟同步，并控制其频率和相位，以便实现正确的数据传输。

4.相位同步：在通信系统中，要求不同的发送端和接收端之间的信号具有相同的相位特性，以便实现正确的信号传输。

PLL可以用于将这些信号进行相位同步，确保信号的准确传输。

在实际应用中，PLL还可用于频率测量、频率锁定等领域。

它的具体应用取决于实际需求。

在总结，锁相环是一种基于反馈控制的系统，通过将参考信号的相位与振荡器的输出信号进行比较，以实现对输出信号的频率和相位的稳定控制。

锁相环工作原理锁相环是一种常见的电路系统，用于提供稳定的频率和相位锁定功能。

它在许多应用中被广泛使用，如通信系统、音频处理、频谱分析等。

本文将详细介绍锁相环的工作原理及其组成部分。

一、锁相环的基本原理锁相环的基本原理是通过比较输入信号和反馈信号的相位差，并根据相位差的大小来调整输出信号的频率和相位，使其与输入信号保持同步。

锁相环的核心是一个相位比较器，它将输入信号和反馈信号进行相位比较，并产生一个误差信号。

根据误差信号的大小和方向，锁相环会调整其输出信号的频率和相位，使得误差信号趋近于零。

二、锁相环的组成部分1. 相位比较器：相位比较器是锁相环的核心部分，用于比较输入信号和反馈信号的相位差。

常见的相位比较器有边沿比较器、模拟比较器和数字比较器等。

2. 低通滤波器：低通滤波器用于滤除相位比较器输出中的高频噪声，保留低频成分。

它可以平滑误差信号，减小锁相环的震荡和抖动。

3. 振荡器：振荡器是锁相环的参考信号源，用于提供稳定的参考频率。

常见的振荡器有晶体振荡器和电感电容振荡器等。

4. 分频器：分频器用于将输入信号分频，以匹配振荡器的频率。

通过分频器，锁相环可以工作在不同的频率范围内。

5. 控制电路：控制电路根据相位比较器输出的误差信号，调整振荡器的频率和相位，以使其与输入信号保持同步。

控制电路通常由比例积分控制器（PID控制器）和电压控制振荡器（VCO）组成。

三、锁相环的工作过程1. 初始状态：锁相环开始工作时，相位比较器将输入信号和反馈信号进行比较，产生一个误差信号。

2. 错位信号处理：误差信号经过低通滤波器平滑处理，去除高频噪声。

3. 控制信号生成：平滑后的误差信号经过控制电路处理，生成控制信号。

4. 控制信号调节：控制信号调节振荡器的频率和相位，使其与输入信号同步。

5. 反馈信号生成：调节后的振荡器输出信号作为反馈信号，与输入信号进行相位比较。

6. 误差信号更新：相位比较器再次比较输入信号和反馈信号，产生新的误差信号。

锁相环工作原理锁相环是一种常用于频率合成和时钟恢复的电路。

它通过对输入信号进行频率和相位的调整，使其与参考信号保持同步。

锁相环广泛应用于通信、雷达、测量仪器等领域。

一、基本原理锁相环由相位比较器、低通滤波器、电压控制振荡器（VCO）和分频器组成。

其工作原理如下：1. 参考信号输入：外部提供一个稳定的参考信号，作为锁相环的参考频率。

2. 相位比较：将输入信号与参考信号进行相位比较，得到相位误差信号。

3. 低通滤波：将相位误差信号经过低通滤波器滤波，得到平滑的控制电压。

4. 控制振荡器调频：将控制电压作为输入，控制电压控制振荡器的频率，实现频率的调整。

5. 分频：将控制振荡器的输出信号进行分频，得到反馈信号。

6. 反馈：将分频后的信号与输入信号进行相位比较，得到新的相位误差信号。

通过不断的相位比较、滤波和调频，锁相环可以实现输入信号与参考信号的同步。

二、工作过程锁相环的工作过程可以分为锁定和跟踪两个阶段。

1. 锁定阶段：在初始状态下，锁相环的输出与输入信号存在相位差。

相位比较器将输入信号与参考信号进行比较，得到相位误差信号。

经过低通滤波器滤波后，控制电压作用于VCO，调整其频率。

经过分频器分频后，反馈信号与输入信号再次进行相位比较，得到新的相位误差信号。

通过不断的反馈和调节，相位误差逐渐减小，最终锁定在一个稳定的值，输出信号与参考信号同步。

2. 跟踪阶段：当输入信号发生频率或者相位变化时，锁相环需要跟踪这些变化。

相位比较器检测到相位误差信号增大，低通滤波器将其平滑后，调节VCO的频率。

通过分频器反馈信号与输入信号进行相位比较，得到新的相位误差信号。

锁相环通过不断的反馈和调节，使输出信号重新与输入信号同步。

三、应用领域锁相环在许多领域中都有广泛的应用，包括但不限于以下几个方面：1. 频率合成：锁相环可以将一个稳定的参考信号与一个可调频率的振荡器相结合，生成一个具有所需频率的输出信号。

这在通信系统、雷达系统等需要精确频率合成的应用中非常重要。

锁相环原理及应用锁相环（Phase-Locked Loop，PLL）是一种电子电路，主要用于调整频率和相位，使其与输入信号同步，并用来提供高精度的时钟和频率合成。

锁相环的原理是通过不断比较参考信号和输出信号的相位差，并通过反馈控制来调整输出信号的频率和相位，使输出信号与参考信号保持稳定的相位关系。

锁相环通常由相位比较器、低通滤波器、控制电压发生器、振荡器等组成。

锁相环的工作过程可以简单描述为以下几个步骤：1.相位比较：输入信号与参考信号经过相位比较器，比较它们之间的相位差。

2.滤波调整：比较结果经过低通滤波器，得到一个控制电压，该控制电压用于调整振荡器的频率和相位。

3.振荡器反馈：通过控制电压调整振荡器的频率和相位，使输出信号与参考信号保持稳定的相位关系。

4.输出信号：输出信号作为锁相环的输出，可以用于时钟同步、频率合成等应用。

锁相环具有许多应用。

以下是一些常见的应用案例：1.时钟同步：在数字系统中，锁相环常用于同步时钟信号，确保各个子系统的时钟一致，避免数据传输错误和时序问题。

2.频率合成：通过锁相环可以将一个低频信号合成为一个高频信号，常用于通信系统、雷达、音视频处理等领域。

3.相位调制和解调：锁相环可以用于实现相位调制和解调，常用于无线通信系统和调制解调器等。

4.频率跟踪和捕获：锁相环可以自动跟踪输入信号的频率变化并调整输出信号的频率，用于跟踪和捕获频率变化较快的信号。

锁相环的优点是可以实现高精度的频率和相位调整，对于精密测量、通信系统等需要高稳定性、高精度的应用非常重要。

然而，锁相环也存在一些局限性，比如锁定时间相对较长，对噪声和干扰较敏感，需要合适的滤波器和设计来提高性能。

综上所述，锁相环是一种基于反馈控制的电子电路，通过比较输入信号和参考信号的相位差来调整输出信号的频率和相位。

它在时钟同步、频率合成、相位调制解调、频率跟踪捕获等应用中起到重要作用。

锁相环的原理和应用对于理解和设计高精度的电子系统非常关键。

锁相环工作原理锁相环是一种常用于频率合成和时钟恢复的电路，它能够将输入信号的相位和频率与参考信号同步。

在本文中，我们将详细介绍锁相环的工作原理及其应用。

一、锁相环的基本组成部分锁相环主要由相位比较器、环路滤波器、电压控制振荡器（VCO）以及分频器组成。

1. 相位比较器（Phase Detector）相位比较器是锁相环的核心部分，其作用是将输入信号与参考信号进行相位比较，并输出一个误差信号。

常见的相位比较器有边沿比较器、乘法器和加法器等。

2. 环路滤波器（Loop Filter）环路滤波器的作用是对相位比较器输出的误差信号进行滤波和放大，以产生稳定的控制电压。

通常，环路滤波器由低通滤波器和放大器组成。

3. 电压控制振荡器（Voltage Controlled Oscillator，VCO）电压控制振荡器是一种根据输入电压的变化而改变输出频率的电路。

在锁相环中，VCO的输出频率受到环路滤波器输出的控制电压的调节。

4. 分频器（Divider）分频器将VCO的输出信号进行分频，以产生参考信号。

分频器通常使用可编程分频器，可以根据需要选择不同的分频比。

二、锁相环的工作原理锁相环的工作原理可以简单地描述为以下几个步骤：1. 初始状态锁相环的初始状态是未锁定状态，VCO的输出频率与参考信号的频率存在差异，相位比较器输出的误差信号不为零。

2. 相位比较相位比较器将输入信号与参考信号进行相位比较，产生一个误差信号。

误差信号的幅度和相位表示了输入信号与参考信号之间的差异。

3. 环路滤波误差信号经过环路滤波器进行滤波和放大，产生一个稳定的控制电压。

该控制电压的大小和极性取决于输入信号与参考信号之间的相位差。

4. 控制VCO控制电压作用于VCO，调节其输出频率。

当控制电压为正时，VCO的输出频率增加；当控制电压为负时，VCO的输出频率减小。

5. 反馈VCO的输出信号经过分频器进行分频，产生一个参考信号。

该参考信号与输入信号进行比较，形成反馈回路。

锁相环的原理及应用一、基本工作原理1、环路的基本构成2、建立鉴相器、环路滤波器和压控振荡器的数学模型二、工作过程的定性分析1、锁定2、跟踪3、捕获4、失锁三、锁相环路的应用1、器件选型锁相频率合成器的分类HYT常用锁相频率合成芯片性能比较2、关键性指标分析相位噪声锁定时间环路带宽压控灵敏度一、基本工作原理锁相环是一种以消除频率误差为目的的反馈控制电路。

它的基本原理是利用相位误差去消除频率误差，所以当电路达到平衡状态时，虽然有剩余相位误差存在，但频率误差可以降低到零，从而实现无频率误差的频率跟踪和相位跟踪。

1、环路的基本构成锁相环是一个相位负反馈控制系统。

主要由鉴相器（PD ）、环路滤波器（LF ）和电压控制振荡器（VCO ）三个基本部件组成，如下图所示：鉴相器是相位比较器，它把输出信号)(t u o 和参考信号)(t u r 的相位进行比较，产生对应于两信号相位差的误差电压)(t u d 。

环路滤波器的作用是滤除误差电压)(t u d 中的高频成分和噪声，以保证环路所要求的性能，提高系统的稳定性。

压控振荡器受控制电压)(t u c 控制，频率向参考信号的频率靠近，于是两者频率之差越来越小，直至频差消除而被锁定。

2、建立鉴相器、环路滤波器和压控振荡器的数学模型 ➢ 鉴相器鉴相器（PD ）又称为相位比较器，它是用来比较两个输入信号之间的相位差)(t e 。

按鉴相特性来分，鉴相器可分为正弦型、三角型和锯齿型等，常用来分析的是正弦鉴相器，可用模拟乘法器与低通滤波器构成。

)(t u i )(t)(t u o图2 正弦鉴相其模型图1 锁相环的基本组成其数学模型为：) )(t o图3 鉴相器的数学模型➢ 环路滤波器环路滤波器（LF ）是一个线性低通滤波器，用来滤除误差电压)(t u d 中的高频分量和噪声，更重要的是它对环路参数调整起到决定性的作用。

常用的有：RC 积分滤波器 无源比例积分滤波器* 有源比例积分滤波器 ➢ 压控振荡器压控振荡器（VCO ）是一个电压－频率的变换器，在环路中作为被控振荡器，它的振荡频率应随输入控制电压)(t u c 线性的变化，即)()(00t u K t c v +=ωω其中，)(t v ω是VCO 的瞬时角频率，0K 是线性特性斜率，又称压控灵敏度或增益系数。

锁相环工作原理引言概述：锁相环（Phase-Locked Loop，简称PLL）是一种常见的电子电路，用于同步信号的频率和相位。

它在通信系统、数字信号处理、时钟同步等领域被广泛应用。

本文将详细介绍锁相环的工作原理，包括基本原理、主要组成部分、工作过程以及应用场景。

一、基本原理：1.1 反馈环路：锁相环的核心是一个反馈环路，通过不断调整输入信号的频率和相位，使其与参考信号保持同步。

这个环路由比较器、低通滤波器和控制电路组成。

1.2 相位检测器：相位检测器用于比较输入信号和参考信号的相位差，产生一个误差信号。

根据误差信号的大小和方向，控制电路将调整输入信号的相位和频率。

1.3 数字控制：现代锁相环通常采用数字控制，通过数字控制器和数字控制电路，实现对反馈环路的精确控制。

数字控制还可以实现自适应调整，提高锁相环的性能。

二、主要组成部分：2.1 振荡器：振荡器是锁相环的基础，它产生一个参考信号，用于与输入信号进行比较。

常见的振荡器有晶体振荡器和压控振荡器，前者具有稳定的频率，适用于需要高精度的应用，而后者可以通过调节电压来改变频率，适用于需要频率可调的应用。

2.2 分频器：分频器用于将输入信号的频率降低到与参考信号相匹配的频率。

它可以将输入信号分成若干个相等的周期，用于和参考信号进行比较。

2.3 低通滤波器：低通滤波器用于滤除相位检测器输出中的高频噪声，保留误差信号中的低频成分。

它可以使锁相环的输出更加稳定。

三、工作过程：3.1 初始状态：锁相环初始状态下，输入信号和参考信号的频率和相位存在差异。

相位检测器会检测到相位差，并产生一个误差信号。

3.2 调整过程：控制电路根据误差信号的大小和方向，调整输入信号的相位和频率。

通过不断调整，误差信号逐渐减小，直到达到稳定状态。

3.3 稳定状态：当输入信号和参考信号的频率和相位完全一致时，锁相环进入稳定状态。

此时，输出信号与参考信号保持同步，相位差为零。

四、应用场景：4.1 通信系统：锁相环在通信系统中用于频率合成、时钟恢复和信号调制等方面。
