发电机检修图解

小型汽油发电机故障原因及排除方法（一）一、小型汽油发电机故障原因及排除方法小型汽油发电机的机件出现故障后，会产生无电压输出、输出电压过低或电压不稳、温升过高、不正常的敲击声、电刷的摩擦表面出现强烈的火花等。

现将各机件损坏后可能出现的毛病和处理方法介绍如下。

1、无电压输出，其原因和处理方法如下:（1）源线短路或保险丝烧断小型汽油发电机转速正常，输出电压正常，但一接上供电电源线时，立即烧毁保险丝，无电压输出；如果保险丝不合要求(过粗)或不符合保险装置的小型汽油发电机，会产生转速异常(陡降)、无电压；拆去电源线，小型汽油发电机的转速和电压恢复正常。

这些现象说明电源线或负载短路。

短路是危险的故障现象，应及时排除。

另外，负载过大，也会熔断保险丝。

为防止短路造成损坏小型汽油发电机，必须使用合格的保险丝，不得用铜丝或过粗的保险丝代替使用。

值得注意的是，由于短路而烧断的保险丝与因为过载而熔断的保险丝两者的表现是有所不同的，前者一般烧毁得很“惨”有“放炮”、爆炸”的迹象，是一瞬间发生的；而后者由于电流的热效应积累导致熔断保险丝，则显得不像前者激烈，过程较长，有经验的电工能根据不同的表征来判断是线路短路还是负荷过载。

（2）插头、插座接触不良或短路通过插头、插座与外电路接通的发电机内电路，长期使用后，插头、插座之间会因磨损而接触不良，使电路断路，无电压输出。

插头座内铜片与导线连接不牢或导线接头松脱、氧化，会造成断路或短路。

如插头、插座或导线过于陈旧、松散或烧损氧化发黑，应换新；如接头松散或接触不良，应重新接好。

（3）激磁绕组两线头接反拆装保养后的小型汽油机，如激磁绕组两根引出线正负位置接反，会造成无电压输出。

这时将两线头接触位置对调，即可发电。

（4）变阻器断路变阻器串联在激磁电路中，如变阻器断路或接触不良，会造成输出电压很低或无电压输出。

若变阻器严重损坏无法修复时，应换新。

临场应急时，可将变阻器短路暂时应付过去。

（5）电刷接触不良电刷接触不良会造成无电压输出。

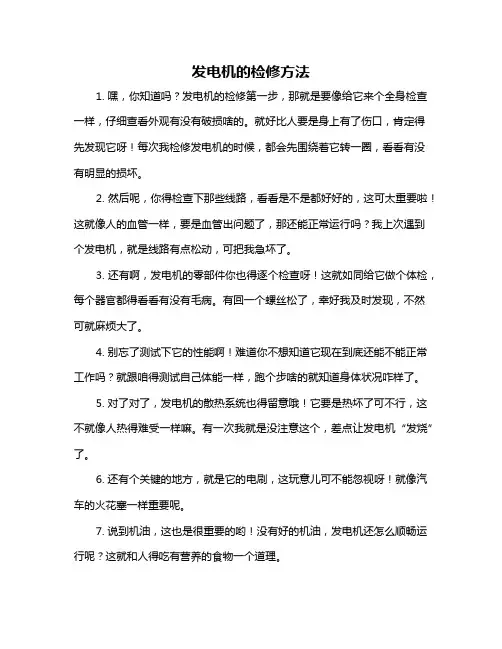

发电机的检修方法
1. 嘿，你知道吗？发电机的检修第一步，那就是要像给它来个全身检查一样，仔细查看外观有没有破损啥的。

就好比人要是身上有了伤口，肯定得先发现它呀！每次我检修发电机的时候，都会先围绕着它转一圈，看看有没有明显的损坏。

2. 然后呢，你得检查下那些线路，看看是不是都好好的，这可太重要啦！这就像人的血管一样，要是血管出问题了，那还能正常运行吗？我上次遇到个发电机，就是线路有点松动，可把我急坏了。

3. 还有啊，发电机的零部件你也得逐个检查呀！这就如同给它做个体检，每个器官都得看看有没有毛病。

有回一个螺丝松了，幸好我及时发现，不然可就麻烦大了。

4. 别忘了测试下它的性能啊！难道你不想知道它现在到底还能不能正常工作吗？就跟咱得测试自己体能一样，跑个步啥的就知道身体状况咋样了。

5. 对了对了，发电机的散热系统也得留意哦！它要是热坏了可不行，这不就像人热得难受一样嘛。

有一次我就是没注意这个，差点让发电机“发烧”了。

6. 还有个关键的地方，就是它的电刷，这玩意儿可不能忽视呀！就像汽车的火花塞一样重要呢。

7. 说到机油，这也是很重要的哟！没有好的机油，发电机还怎么顺畅运行呢？这就和人得吃有营养的食物一个道理。

8. 别忘了听听发电机的声音，它要是发出奇怪的响声，那肯定是有问题啦！就像人要是咳嗽，那肯定是身体不舒服呀。

9. 最后呀，我觉得检修发电机真的需要细心和耐心，每一个环节都不能马虎，不然它随时可能给你掉链子哟！一定要认真对待它才行！。

发电机的检修步骤嘿，朋友们！今天咱们就来唠唠发电机检修这事儿，就像给一个脾气古怪的大怪兽做体检一样。

首先呢，你得小心翼翼地靠近这个发电机，就像接近一个正在打盹儿但随时可能醒来发火的巨龙。

在检修之前，得把周围的环境清理干净，这就好比给巨龙打扫它的洞穴，不能有任何杂物碍事儿，不然它可会闹脾气的。

接下来，就是断电操作啦。

这就像是给发电机这个电精灵下一道“沉睡咒”，让它安静下来。

你要非常谨慎地操作那些开关，就像在拆炸弹一样，哪怕一个小失误，那可就像捅了马蜂窝，整个电力世界都得乱套。

然后，打开发电机的外壳，这就像是打开一个神秘宝藏的大门。

里面各种零件密密麻麻地排列着，就像一群等待检阅的小士兵。

我们要开始检查这些小士兵的状态啦。

先看看绕组，这可是发电机的核心力量，就像巨龙的筋脉一样重要。

要是绕组出了问题，那就像是筋脉断裂，整个发电机都得瘫痪。

仔细检查有没有烧焦的痕迹，这时候你得像侦探一样，不放过任何蛛丝马迹。

再看看轴承，它就像发电机的关节。

如果轴承磨损了，那就好比巨龙的关节得了关节炎，走起路来（转起来）咯吱咯吱的，肯定不行。

得用专业的工具检测它的间隙，就像给关节量尺寸做特制的护具一样。

还有那些连接线，它们就像传递消息的小信使。

要是线断了或者松动了，就像信使迷路或者睡着了，信息（电流）就无法准确传达。

要一根一根地检查，把松动的地方拧紧，就像把那些贪玩的小信使赶回岗位。

在检修过程中，还要测试绝缘电阻，这就像是给发电机做一个“防电盔甲”的检测。

如果绝缘不好，那发电机就像一个浑身漏电的刺猬，谁碰谁倒霉。

清理也是很重要的一步。

把里面的灰尘和杂物都清理掉，就像给电精灵洗个澡，让它清清爽爽的。

不能让灰尘像小恶魔一样在里面捣乱，影响发电机的正常工作。

等所有问题都检查修复完毕，就可以把发电机的外壳装回去啦，就像给巨龙重新穿上盔甲。

然后再小心翼翼地解除“沉睡咒”，也就是重新通电。

这时候就像唤醒一个沉睡的巨人，要是一切正常，那这个巨人就会欢快地开始工作，继续为我们生产电能啦。

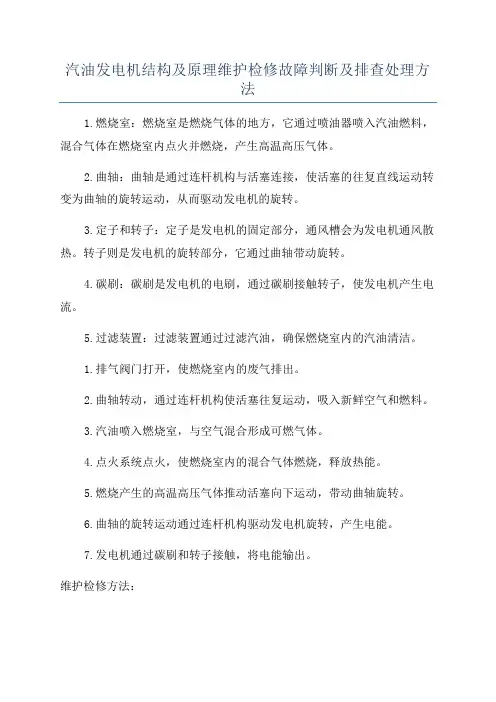

汽油发电机结构及原理维护检修故障判断及排查处理方法1.燃烧室：燃烧室是燃烧气体的地方，它通过喷油器喷入汽油燃料，混合气体在燃烧室内点火并燃烧，产生高温高压气体。

2.曲轴：曲轴是通过连杆机构与活塞连接，使活塞的往复直线运动转变为曲轴的旋转运动，从而驱动发电机的旋转。

3.定子和转子：定子是发电机的固定部分，通风槽会为发电机通风散热。

转子则是发电机的旋转部分，它通过曲轴带动旋转。

4.碳刷：碳刷是发电机的电刷，通过碳刷接触转子，使发电机产生电流。

5.过滤装置：过滤装置通过过滤汽油，确保燃烧室内的汽油清洁。

1.排气阀门打开，使燃烧室内的废气排出。

2.曲轴转动，通过连杆机构使活塞往复运动，吸入新鲜空气和燃料。

3.汽油喷入燃烧室，与空气混合形成可燃气体。

4.点火系统点火，使燃烧室内的混合气体燃烧，释放热能。

5.燃烧产生的高温高压气体推动活塞向下运动，带动曲轴旋转。

6.曲轴的旋转运动通过连杆机构驱动发电机旋转，产生电能。

7.发电机通过碳刷和转子接触，将电能输出。

维护检修方法：1.定期更换机油和机油滤清器，清洗或更换空气滤清器，确保发动机正常运转。

2.定期检查传动皮带的张紧度和磨损情况，必要时进行调整或更换。

3.清洗或更换火花塞，并调整火花塞的间隙，以保证点火正常。

4.清洗或更换喷油器，确保喷油量和喷油角度正常。

5.检查和清洁发电机的通风槽，保证散热效果良好。

6.检查和清洗过滤装置，确保汽油的清洁度。

7.检查和调整燃油供给系统的压力，以保证正常供油。

8.定期检查和清洁碳刷，确保其与转子的接触良好。

9.定期检查发电机输出电压和频率，以确保其正常工作。

故障判断和排查处理方法：1.当发电机无法启动时，首先检查油箱内是否有足够的汽油。

2.检查油箱中的汽油是否干净，如有杂质，应清洁或更换汽油。

3.当发电机启动后不能正常工作时，检查是否存在点火问题。

可以清洁或更换火花塞，并调整火花塞的间隙。

4.若发电机运行时有冒黑烟或故障间歇性停止运行的问题，可以检查和清洁喷油器，确保喷油量和喷油角度正常。
