直流接地查找方法及注意事项

直流接地故障查找方法
嘿，你知道直流接地故障有多让人头疼不？那可得赶紧找到解决办法呀！咱先说说查找方法的步骤吧。

首先，得确定直流系统是否真有接地故障，就像医生给病人看病，先确定是不是真生病了。

可以通过监测装置或者用万用表测量直流系统的正负极对地电压，如果有偏差，那就可能有接地故障啦。

然后呢，开始分段查找，把直流系统分成几个部分，一个一个地检查，这就好比是在一堆乱麻中找一根特定的线。

注意事项也不少呢！在查找过程中，一定要小心谨慎，可不能像个毛手毛脚的猴子一样乱搞。

要确保安全，防止触电事故发生，毕竟电这玩意儿可不是好惹的。

说到安全性和稳定性，那可太重要啦！如果不注意安全，那不是拿自己的小命开玩笑嘛！在查找故障的时候，要严格按照操作规程来，不能瞎搞。

而且要保证直流系统的稳定性，不能因为查找故障而让整个系统崩溃了，那可就惨啦！
这直流接地故障查找方法的应用场景可多了去了。

比如在发电厂、变电站这些地方，一旦出现直流接地故障，就得赶紧用这些方法找出来。

它的优势也很明显呀，能快速准确地找到故障点，节省时间和人力成本。

就像有个超级侦探，能在最短的时间内找出坏人。

我给你讲个实际案例吧。

有一次，一个变电站出现了直流接地故障，
工作人员用了这些查找方法，很快就找到了故障点，及时排除了故障。

要是没有这些方法，那可就麻烦大了，说不定会影响整个电网的运行呢！
所以呀，直流接地故障查找方法真的很重要，一定要掌握好。

这就像是我们手里的一把利器，能在关键时刻发挥大作用。

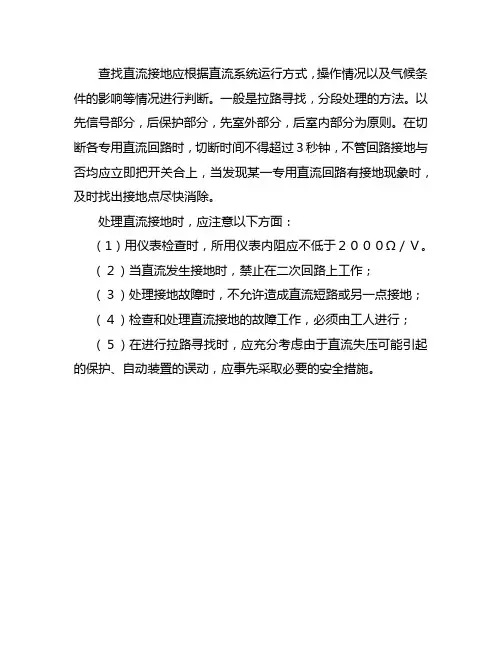

查找直流接地应根据直流系统运行方式，操作情况以及气候条件的影响等情况进行判断。

一般是拉路寻找，分段处理的方法。

以先信号部分，后保护部分，先室外部分，后室内部分为原则。

在切断各专用直流回路时，切断时间不得超过３秒钟，不管回路接地与否均应立即把开关合上，当发现某一专用直流回路有接地现象时，及时找出接地点尽快消除。

处理直流接地时，应注意以下方面：
（1）用仪表检查时，所用仪表内阻应不低于２０００Ω／Ｖ。

（２）当直流发生接地时，禁止在二次回路上工作；
（３）处理接地故障时，不允许造成直流短路或另一点接地；
（４）检查和处理直流接地的故障工作，必须由工人进行；
（５）在进行拉路寻找时，应充分考虑由于直流失压可能引起的保护、自动装置的误动，应事先采取必要的安全措施。

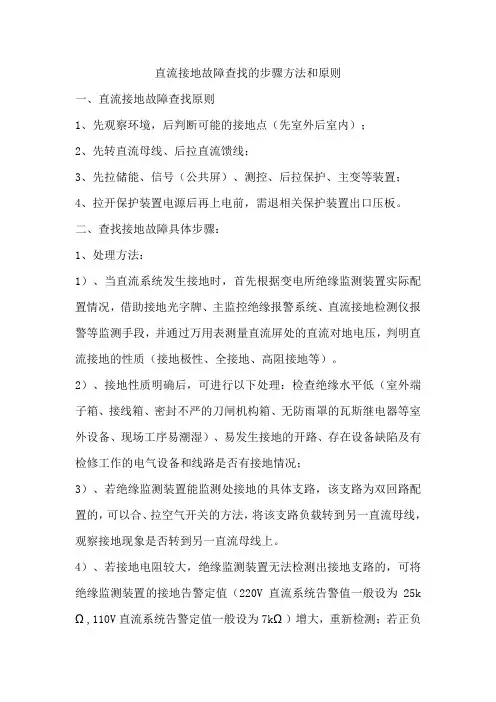

直流接地故障查找的步骤方法和原则一、直流接地故障查找原则1、先观察环境，后判断可能的接地点（先室外后室内）；2、先转直流母线、后拉直流馈线；3、先拉储能、信号（公共屏）、测控、后拉保护、主变等装置；4、拉开保护装置电源后再上电前，需退相关保护装置出口压板。

二、查找接地故障具体步骤：1、处理方法：1）、当直流系统发生接地时，首先根据变电所绝缘监测装置实际配置情况，借助接地光字牌、主监控绝缘报警系统、直流接地检测仪报警等监测手段，并通过万用表测量直流屏处的直流对地电压，判明直流接地的性质（接地极性、全接地、高阻接地等）。

2）、接地性质明确后，可进行以下处理：检查绝缘水平低（室外端子箱、接线箱、密封不严的刀闸机构箱、无防雨罩的瓦斯继电器等室外设备、现场工序易潮湿）、易发生接地的开路、存在设备缺陷及有检修工作的电气设备和线路是否有接地情况；3）、若绝缘监测装置能监测处接地的具体支路，该支路为双回路配置的，可以合、拉空气开关的方法，将该支路负载转到另一直流母线，观察接地现象是否转到另一直流母线上。

4）、若接地电阻较大，绝缘监测装置无法检测出接地支路的，可将绝缘监测装置的接地告警定值（220V直流系统告警值一般设为25k Ω,110V直流系统告警定值一般设为7kΩ）增大，重新检测；若正负极同时接地，此时正负电压平衡，也无法检测出接地支路，只会做“母线绝缘异常”的告警，可将绝缘监测装置中的“正负同时接地”设为“是”，正常运行时为“否”，再重新检测。

若能检测出接地支路，按步骤（3）处理。

5）、若以上绝缘监测装置等无法检测出具体接地支路，在坚持查找直流接地故障的原则的前提下，依次切断直流屏上各负荷开关，若直流屏上负荷开关所带负荷中存在不允许短时停电负荷(失去电源后会引起保护误动作)，则禁止直接断开直流屏上此负荷开关，而应从该负荷开关所带本段各配出开路本柜控制电源上逐一拉路查找，查找过程中也不允许选切不允许短时停电负荷(失去电源后会引起保护误动作)，若直流屏上负荷开关所带负荷中不存在不允许短时停电负荷，则可直接拉直流屏负荷开关，但切断时间不得超过3秒钟，不论回路接地与否均应合上，如果拉开此开关直流接地现象消除，则可以判断接地点就在该段母线上，接下来可依次拉开该段母线上所有配出开路直流电源，进而判断确切的接地开路并进行有效处理，彻底消除接地现象。

直流回路的问题查找及直流回路接地的查找方法直流电源车的使用及其维护一、直流系统简介直流标称电压：220v、110v、48v。

我局博爱变直流是110v，其余各站均是220v直流系统。

48v多用于通讯。

变电站直流系统的主要任务就是给保护、信号、监控、自动装置和事故照明提供可靠的直流操作电源，它在变电站是一个独立的电源，不受交流影响，当发生交流电源消失事故情况下（全站失压），仍能保证控制、信号、保护、自动装置等电源及事故处理工作。

直流系统可靠与否对变电站的安全运行起着至关重要的作用。

提醒一点在交直流回路不能共用一根电缆。

变电站交直流回路都是独立系统，直流回路是绝缘系统，而交流回路是接地系统，若共用一根电缆，两者之间发生短路或接错线，就可能造成直流系统接地，发生互相干扰，直流系统的重要数据系统整定值：系统整定值：可以看到，直流母线的波动范围是标称电压的±10%；电压过高时，对长期带电的继电器、指示灯容易过热或损坏，电压过低，可能造成开关、保护动作不可靠。

额定输入交流电压（380±10%）v、（220±10%）v、（50±2%）Hz。

直流母线绝缘电阻应不小于10M（我理解是不接负载回路时的）充电机电压稳定范围90%~125%直流标称电压；输出231.75±0.5v，充电机充电电流调整范围20%~100% ，限流值整定范围为直流输出额定值的50%~105%；短路值为额定值115%。

直流电源系统定期检查项目：1、高频开关电源组成及作用高频开关电源通常由四个部分组成：交流配电模块、整流模块、集中监控器和直流配电模块（屏）。

交流配电模块对交流电源进行处理、保护、监测并与整流器模块接口。

整流模块将交流电变为直流电。

直流配电模块负责向直流负载供电。

集中监控模块用于对交流输入电源、整流模块、输出电源及蓄电池组进行智能管理。

并实现数据监测、定值设定、越线报警。

还设有RS-232-CT、RS-485串行通讯接口，以实现遥信、遥测、遥控、遥调四遥功能。

直流接地查找方法及注意事项直流电路中的接地是指将一个节点与大地相连，形成电路中的参考零点。

接地的主要目的是为了保护设备和人员的安全，同时也能减少电磁干扰和维护电路的稳定性。

本文将探讨直流接地的方法和注意事项。

一、直流接地的方法1.单点接地法：将直流电路中的其中一点与地相连，形成单点接地。

单点接地方法简单直接，适合小型直流电路。

但是，由于单点接地时，电路中的其他节点都带有一定的电位，可能会引起电流倾斜和电压漂移。

2.多点接地法：将直流电路中的多个节点与地相连，形成多点接地。

多点接地方法可以减少节点的电位，降低电流倾斜问题。

在工业控制系统中，多点接地方法比较常见。

3.整体接地法：将整个直流电路与地相连，形成整体接地。

整体接地方法适合大型直流电路，能够有效保护设备和人员的安全，减少电磁干扰。

二、直流接地的注意事项1.接地电阻的选择：接地电阻的选取要根据具体的情况来确定。

一般情况下，接地电阻的阻值应小于10欧姆，以确保有效地把电流引入地下。

2.接地装置的布置：接地装置应尽量远离电源装置和其他干扰源，以避免电磁干扰。

接地装置应采用可靠的连接方式，保证接地的稳定性。

3.接地线的材料选择：接地线应采用导电性能好的材料，如铜或铝。

接地线的截面积应根据电流大小来确定，确保接地的安全可靠。

4.接地系统的维护：接地系统应定期进行检测和维护，确保接地的有效性。

检查接地电阻的阻值和连接是否正常，以及接地线是否受损。

5.安全防护措施：在接地过程中应采取安全防护措施，确保操作人员的安全。

在进行接地操作时，应切断电源，使用绝缘手套和绝缘工具，避免触电事故的发生。

6.地下电力设施的协调：在进行直流接地时，应与相关部门协调，确保地下电力设施的安全。

避免对地下电缆或管道造成损害。

7.接地系统设计的合理性：接地系统的设计应合理可靠，确保电流能够有效引入地下。

在设计过程中要考虑到电流的大小、电压的稳定性和电流倾斜等因素。

总结：直流接地是保证电路稳定性和人身安全的重要环节。

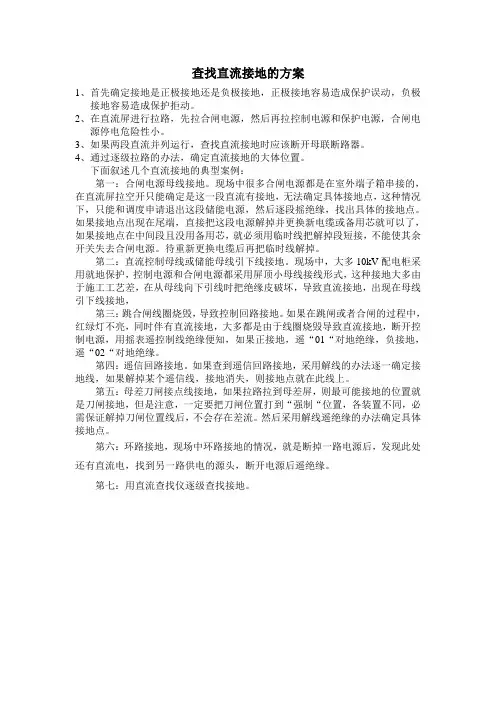

查找直流接地的方案1、首先确定接地是正极接地还是负极接地，正极接地容易造成保护误动，负极接地容易造成保护拒动。

2、在直流屏进行拉路，先拉合闸电源，然后再拉控制电源和保护电源，合闸电源停电危险性小。

3、如果两段直流并列运行，查找直流接地时应该断开母联断路器。

4、通过逐级拉路的办法，确定直流接地的大体位置。

下面叙述几个直流接地的典型案例：第一：合闸电源母线接地。

现场中很多合闸电源都是在室外端子箱串接的，在直流屏拉空开只能确定是这一段直流有接地，无法确定具体接地点，这种情况下，只能和调度申请退出这段储能电源，然后逐段摇绝缘，找出具体的接地点。

如果接地点出现在尾端，直接把这段电源解掉并更换新电缆或备用芯就可以了，如果接地点在中间段且没用备用芯，就必须用临时线把解掉段短接，不能使其余开关失去合闸电源。

待重新更换电缆后再把临时线解掉。

第二：直流控制母线或储能母线引下线接地。

现场中，大多10kV配电柜采用就地保护，控制电源和合闸电源都采用屏顶小母线接线形式，这种接地大多由于施工工艺差，在从母线向下引线时把绝缘皮破坏，导致直流接地，出现在母线引下线接地，第三：跳合闸线圈烧毁，导致控制回路接地。

如果在跳闸或者合闸的过程中，红绿灯不亮，同时伴有直流接地，大多都是由于线圈烧毁导致直流接地，断开控制电源，用摇表遥控制线绝缘便知，如果正接地，遥“01“对地绝缘，负接地，遥“02“对地绝缘。

第四：遥信回路接地。

如果查到遥信回路接地，采用解线的办法逐一确定接地线，如果解掉某个遥信线，接地消失，则接地点就在此线上。

第五：母差刀闸接点线接地，如果拉路拉到母差屏，则最可能接地的位置就是刀闸接地，但是注意，一定要把刀闸位置打到“强制“位置，各装置不同，必需保证解掉刀闸位置线后，不会存在差流。

然后采用解线遥绝缘的办法确定具体接地点。

第六：环路接地，现场中环路接地的情况，就是断掉一路电源后，发现此处还有直流电，找到另一路供电的源头，断开电源后遥绝缘。

直流系统接地故障查找技巧及预防措施摘要：安全可靠的变电站直流系统是电网安全和系统稳定运行的前提，是变电站的重要组成部分。

然而天气潮湿、人为误操作、动物侵入、设备损毁或老化都会对变电站直流系统的运行造成影响，威胁电网安全。

本文将对直流系统接地的危害和产生原因进行分析，总结查找接故障的方法和相关预防措施。

关键词：直流系统；接地故障；查找；预防直流系统在变电站系统中相对独立，是变电站的主要供电设备之一，负责保障负电荷的相关操作。

变电站中的控制信号、跳合闸断路器、继电保护是直流系统的主要工作对象，同时在变电站的交流电源发生故障时，直流系统会为变电站提供紧急直流电源。

因此，安全稳定的直流系统对变电站的正常运行至关重要。

为了减小直流系统发生接地故障的损失，电力系统的相关工作人员要在最短时间内确定接地故障位置，对故障进行有效处理。

一、直流系统接地的危害直流系统接地的类型主要有以下几种分类：以接地的极性为标准分正极接地和负极接地；以接地故障点的多少可分为多点接地、单点接地、绝缘降低或环路接地。

一般来说正极接地产生的危害是断路器误跳闸，负极接地的危害则是引起断路器拒跳闸。

通常单点接地不会影响整个直流系统，但若是两点接地则会，此时断路器拒动或误动很可能发生，进而威胁变电站正常运行，所以应及时排除两点接地故障。

二、发生直流系统接地故障的原因（一）变电站设备老化直流系统接地的主要原因之一是变电站设备老化。

在投入使用较长时间的变电站中，设备老化，电缆绝缘性能不佳，机构箱、端子箱的密封性较差，造成内部接点生锈，进而产生接地故障。

同时，在遭到碰撞或产生震动时，电缆会穿过金属或在金属部位发生弯曲，这也是直流系统产生接地故障的原因[1]。

（二）天气影响和动物侵入在遭遇大雾、霜雪、降雨时，如果变电站直流系统设备出现密闭问题，就会有雨水等的侵入，在设备的导线、接线、接口部位出现生锈现象，进而导致直流系统接地。

接线盒是直流系统中最易受动物影响而产生接地故障的部位。

直流接地查找方法及注意事项一、直流接地查找方法首先确定一下你得直流系统是否真接地还是装置误报，如果真接地了,应该按照先室外后室内的原则进行查找,但是注意查找时绝对杜绝人为原因造成第二点接地（如果那样可能造成保护装置误动或拒动正接地误动负接地拒动)，查找一般用拉路法，先次要后重要负荷原则:（1）双母线的并列时，容易误报接地；(2）分别断开开关同时监视对地电压,找到是那组开关后，再分别拆线；（3) 先拉操作，在拉保护，合保护（停留5－10秒)，合操作.最后在非电量的电缆处查出问题.（4）拉路时，先断操作,在保护，合保护，合操作，就把出口问题解决了。

误动的可能应该没有。

（5) 处理直流接地时一般注意事项：1、禁止使用灯泡查找，2、发生一点接地后,原则暂停在二次回路上工作，3、不得造成另一点直流接地情况，4、使用仪表的内阻不低于2000/欧姆5、采取瞬间断电法时，应当防止保护误动作,对于重合闸线路和备用电源自投要注意不能长时间断电。

（6）造成接地原因很多,比如安装时不小心开二次电缆,破坏外皮，时间长特别是潮湿天气，最容易发生接地！旧式端子排绝缘性能下降等等对直流系统接地故障的分析与处理直流系统的用电负荷极为重要,供给继电保护、控制、信号、计算机监控、事故照明、交流不间断电源等，对供电的可靠性要求很高。

直流系统的可靠性是保障变电所安全运行的决定条件之一。

二、直流系统故障接地的分析直流系统分布范围广、外露部分多、电缆多、且较长.所以，很容易受尘土、潮气的腐蚀，使某些绝缘薄弱元件绝缘降低，甚至绝缘破坏造成直流接地。

分析直流接地的原因有如下几个方面:1、二次回路绝缘材料不合格、绝缘性能低，或年久失修、严重老化。

或存在某些损伤缺陷、如磨伤、砸伤、压伤、扭伤或过流引起的烧伤等。

2、二次回路及设备严重污秽和受潮、接地盒进水，使直流对地绝缘严重下降.3、小动物爬入或小金属零件掉落在元件上造成直流接地故障，如老鼠、蜈蚣等小动物爬入带电回路；某些元件有线头、未使用的螺丝、垫圈等零件，掉落在带电回路上。

变电站直流接地的查找与处理关键词：变电站；直流接地；查找；处理变电站作为电力系统中较重要的组成部分之一，其运行可靠性不仅会影响电力系统，还会影响电力用户。

因此，当变电站直流系统发生接地故障时，必须以最快速度准确找到故障点，并及时处理，使故障对系统运行的影响降至最低。

一、变电站直流接地原因1、二次设备和二次回路中所使用的绝缘材料质量及绝缘性能不符合相关规范标准。

或绝缘材料使用年限过长未及时检修更新，发生老化、腐蚀、剥落等现象。

2、二次回路、电气设备及直流系统所处运行环境潮湿，阴雨天多，造成绝缘性能下降，可能导致直流接地故障。

3、系统内的金属零件脱落掉在元件上，导致金属屏与直流回路短接，造成直流系统接地故障。

同时，一些小动物爬入带电回路中，也会导致系统出现故障，发生直流接地。

4、二次回路和电气设备因安装设计或运行维护不合理，造成直流系统潜在的接地故障。

常见问题有：二次回路带电端断线或固定不牢靠，设备受碰撞或震动时，出现接地故障。

在二次接线中，电缆芯一头接入端口运行，另一头被当作不带电或备用芯而使其直接裸露在金属件上，导致接地故障。

接地设备与直流带电设备在安装设计时绝缘间距小，当出现过电压时，间隙可能被击穿，导致直流接地故障。

二、变电站直流接地危害变电站直流系统所接设备多、回路复杂，在长期运行中会因环境的改变、气候的变化、电缆及接头老化、设备本身问题等，不可避免发生直流系统接地。

特别在变电站建设施工或扩建中，因施工及安装问题，难免会遗留电力系统故障隐患。

直流系统更是一个薄弱环节，投运时间越长系统接地故障概率越大。

若直流电源系统正极或负极对地间的绝缘电阻值降低至某一整定值，或低于某一规定值，这时称该直流系统有正接地故障或负接地故障。

因断路器跳闸线圈均接负极电源，故当发生正接地时回路在发生两点接地或绝缘不良，可能导致断路器跳闸。

直流系统负接地时若回路中在有一点接地，形成两点接地，可将跳闸回路或合闸回路短路，保护拒动，导致断路器拒跳闸，同时可能会使熔断器熔断或继电器触点烧坏。

直流系统接地故障查找的方法处理原则直流系统接地故障是指系统中的直流电设备或电源与地之间存在直通导电故障。

这种故障不仅会影响系统的正常运行，还可能对人身安全产生威胁。

因此，及时查找和处理直流系统接地故障是非常重要的。

以下将介绍直流系统接地故障的查找方法和处理原则。

1.调查和检查：根据用户反馈的情况、系统运行过程中产生的报警信息等，对系统进行调查和检查，寻找可能存在接地故障的线路或设备。

2.检测工具的使用：使用各种电气测试仪器，如万用表、电压表、电阻表等，对怀疑存在故障的线路或设备进行测量和检测，确定其是否存在接地故障。

1.安全第一：在处理接地故障时，要时刻将安全放在首位，采取必要的安全措施，如佩戴绝缘手套、穿戴绝缘鞋等，避免触电或感触到高电压。

2.排查故障原因：确定接地故障的具体原因，包括线路老化、绝缘被破坏、设备故障等。

只有找到故障原因，才能采取正确的处理方法。

3.分析故障范围：确定接地故障的范围，包括是单个设备的故障还是整个线路系统的故障。

不同范围的故障需要采取不同的处理措施。

4.切断电源：在处理接地故障时，首先要切断电源，以避免继续有电流流动导致进一步的事故发生。

5.寻找接地点：确定接地故障的具体位置，通过仔细检查和测量，找到接地点，以便下一步的修复。

6.修复绝缘：根据具体的故障原因，对受损的绝缘进行修复或更换。

修复绝缘可以有效地解决接地故障问题。

7.进行测试：在修复绝缘后，需要对修复的线路或设备进行测试，确保其性能和安全性符合要求。

8.预防措施：为了防止接地故障的再次发生，需要采取一系列的预防措施，如定期维护设备、更换老化的线路或设备等。

总之，直流系统接地故障的查找和处理需要仔细的分析和操作。

通过合理的方法和原则，可以及时解决问题，确保系统的正常运行和人员的安全。

直流系统接地故障查找的方法处理原则文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）直流系统接地故障查找的方法、处理原则电厂直流系统分支较多、涉及面广，绝缘水平很难保持得很高，特别是在空气潮湿的水轮机层，发生直流接地的机率较大，若不及时处理，会严重影响安全经济运行。

直流系统发生一点接地后，若未及时发现和处理，在同一极的另一地点再发生接地或另一极的一点接地，便构成两点接地短路，将造成信号装置、继电保护和断路器的误动作，两点接地可能会将跳闸回路短路，造成保护拒动作，还会引起熔断器熔断、烧坏继电器接点等故障的发生。

因此当直流系统发生一点接地时，应迅速寻找，尽快消除，防止发展成两点接地故障。

一、查找接地故障的原则和方法1、处理原则：根据运行方式、操作情况、气候影响来判断可能接地的地点，以先信号、照明部分，后操作部分，先室外后室内，先负荷后电源为原则，采取拉路寻找、分路处理的方法。

在切断各专用直流回路时，切断时间不得超过3秒钟，不论回路接地与否均应合上。

如设备不允许短时停电（失去电源后会引起保护误动作），则应将直流系统解列后，再寻找接地点。

2、处理方法：传统方法是：当“直流系统接地”光字牌亮时，工作人员应先切换直流负荷屏上的接地电压表，判明直流接地的极性。

若将该表转换开关切至“正”，电压表指示值为220V，则说明“负”极接地；反之，则“正”极接地。

接地极性明确后，可进行以下处理：检查绝缘水平低（如水轮机层的各直流设备），存在设备缺陷及有检修工作的电气设备和线路是否有接地情况；询问载波室是否有直流系统故障；依次切断直流负荷屏上各负荷开关；检查蓄电池、硅整流装置及充电机回路是否有接地现象等。

在切断上述每一直流回路后，应迅速恢复送电。

在切断每一回路过程中，工作人员应根据仪表和信号装置的指示，判断是否有接地。

如切断时接地消失，恢复送电后接地又出现，则可肯定接地发生在该回路上，应及时查找接地点设法消除。

---------------------------------------------------------------最新资料推荐------------------------------------------------------直流系统接地的查找直流系统接地的查找在变电站日常运行维护和异常处理工作中，最复杂的就是直流系统接地的查找与处理。

直流系统发生一点接地时对设备系统不会造成影响，不及时处理查找，出现两点接地后，就可能发生短路、装置误动、拒动等严重后果。

一、发生直流接地的原因 1 、外部因素直流回路在运行中常常受到多种不利因素的影响，如雨天或雾天可能导致室外的直流系统接地或绝缘降低引发直流接地。

直流电缆受到外力挤压、直流系统绝缘老化可引起接地，电缆穿管进水导致冬季电缆冻断造成接地等。

2、内部因素因设计上或人员失误造成的接地。

如在带电二次回路上工作将直流电源误碰设备外壳；在电缆沟施工将控制电缆损伤造成接地；室外外部控制设备未加防雨罩、二次回路漏接线头、误将控制电缆外皮绝缘损伤，施工时交直流混用同一电缆引发直流接地等都为直流接地留下隐患。

此时接地信号不一定立即发出，但具备一定外部条件如潮湿或操作设备时就可能引起直流接地。

二、变电站直流系统绝缘监查系统的配置及工作原理我站曾先后投入使用三种绝缘监察装置，最初的一种是在系统内老型变电所应用最广的绝缘监察装置．装置由电压测量部分，测量直流系统1/ 11对地总绝缘电阻的直流绝缘检查部分、直流系统发生接地故障时用作自动发信号的接地信号部分三部分组成。

此电路的工作状态与切换开关的位置有直接关系。

切换开关 CK 有三个位置：母线位置，正对地位置；负对地位置。

切换开关 1 XK 也有三个位置：信号位置，在测量 I位置，在测量 II位置。

正常运行时，切换开关 CK 置于母线位置。

电压表 2V 指示母线电压。

切换开关置于信号位置，使接地信号部分构成右图所示的电桥接线。

直流接地故障的查找方法变电站的直流系统是由蓄电池组与浮充电装置并联供给直流负荷所组成的运行系统。

正常情况下，直流电源的正、负电源对地是绝缘的（分别为＋110V、－110V），当变电站中二次回路发生一点接地时，在一般情况下并不影响直流系统的运行（接地电源电压下降，未接地电源电压上升）。

但当回路发生两点或多点接地时，就会造成正负级短路，开关与保护误动或拒动等情况发生。

此外，在特殊情况下，一点接地也可能造成保护误动作。

直流系统接地故障在变电站中经常发生，对于运行环境差，运行时间长的设备，发生故障的机会更多，而且往往会同时出现几个接地点，查找起来显得非常困难。

一、基本方法1、利用绝缘监察装置判断变电站的直流系统一般分为两段，每段母线上均装有绝缘监察装置。

主厂房在直流母线上均装有微机直流系统绝缘在线监测装置，直流系统正常工作时，装置数字显示母线电压，监测直流系统正、负母线绝缘状况，当直流系统发生接地时，装置自动启动报警之后产生低频信号，由正负直流母线平衡对地注入直流系统，再通过安装于每一支路上的传感器接收这一低频交流信号，CPU对各条线路所采集信号电流进行分析，判断出故障线路号及接地电阻值，完成自动选接地线的功能。

对于投运时间较早的变电站直流监察装置一般是利用传统的电桥原理构成的，正常运行时，直流正负母线对地绝缘电阻是平衡的，当发生一点接地时，电桥平衡遭到破坏，接地继电器流过较大的电流，当线圈电流大于整定值时，继电器动作，发出声、光信号报警。

2、断路判断根据负荷的重要性，依次短时拉开直流屏所供直流负荷各回路。

当切除某一回路时故障消失，则说明故障就在该回路之内。

继续运用拉路法，就可以进一步确定故障在此回路的哪一支路当中。

例如，断开直流屏主控控制回路熔断器，绝缘监察装置”接地”信号消失，说明故障在此回路中。

3、分段排除让直流负荷分段开环运行，再断开直流母线分段开关及回路环路开关，然后采用拉路法，故障范围更容易确定。

浅谈查找直流接地的方法和注意事项继电保护人员在查找直流接地，除要十分熟悉相关规程、继电保护及安全自动装置的特性、二次回路的构成特点外，还应具备严谨、务实的工作作风和丰富的实践经验。

标签：电力系统直流接地查找方法注意事项论文主体：直流接地是电力系统较为常见的一种异常情况，其一点接地时并不能对电网造成太大的危害，但若发展成两点及以上接地或此时回路对地绝缘不良就有可能造成保护的误动、拒动、保险熔断以及继电器接点熔断等对电网造成巨大危害。

具体说明如下图：①当1和3点发生两点同时接地时将造成保护误动作，断路器误跳闸。

②当2和3点同时发生接地时，即使被保护线路有故障电流继电器1LJ或2LJ动作，出口继电器BCJ也不会动作，造成保护拒动，越级扩大事故，还可能将电流继电器1LJ或2LJ的触点烧毁。

③当1和2同时发生接地将造成保险1RD或2RD熔断。

因此当直流系统发生一点接地时，应迅速寻找，尽快消除，防止发展成两点接地故障。

查找直流接地并不需要多么高深的专业知识，但许多人都怕查找直流接地。

为什么？因为变电站的二次回路错综复杂，查找接地点犹如大海捞针，不知从何下手。

查找直流接地有一定的安全风险，造成保护、开关误动的机率较大。

其实查找直流接地也有规律可循，我认为关键要遵循以下步骤和注意事项：一、准备工作要充分1、思想上要消除畏惧心理。

这一点参加工作时间不长的年轻人未必感受得到，反而是那些工作十余年的老师傅，一说到查找直流接地很是头痛，因为他们或多或少听说或者亲历过一些查找直流接地引起的误动事故。

2、工作人员要有丰富的实践经验。

虽然查找直流接地并不需要多么高深的专业知识，但是查找人员必须对变电站的继电保护、安全自动装置及二次回路十分熟悉，哪些保护要退出、哪些可以不退出，哪些电源可以拉路、哪些不能拉，哪些二次线可以临时拆退、哪些不能拆退，必须做到心中有数。

3、变电站的二次回路接线图和相关技术资料要准备齐全。

图纸、技术资料对继电保护人员来说就是我们的眼睛，没有图纸、技术资料我们只能在变电站瞎摸乱撞。

变电站直流系统接地故障查找方法及其注意事项发表时间：2017-12-30T08:01:36.333Z 来源：《电力设备》2017年第25期作者：李晓霞[导读] 摘要：变电站直流系统接地故障是我们在日常生产中时常遇到的故障，一旦发生这种故障，必然会严重影响到电能供应的连续性、可靠性。

（国网山西省电力公司晋中供电公司 030600）摘要：变电站直流系统接地故障是我们在日常生产中时常遇到的故障，一旦发生这种故障，必然会严重影响到电能供应的连续性、可靠性。

为及时、有效的解决变电站直流系统接地故障，更好的保障电能供应的安全稳定连续可靠，本文分析了变电站直流系统常见接地故障类型及其原因，研究了直流接地故障处理的原则及方法，以期对相关工作者有所助益。

关键词：变电站；直流系统；接地故障；原因；解决方法引言：变电站直流系统在运行中受各种因素影响，有时会发生直流接地故障，给信号系统特别是保护系统的安全运行带来危害，情况严重的将造成继电保护的误动作，一点接地得不到及时处理有可能演变成两点接地，甚至引起直流系统短路，因此，在直流系统发生接地故障以后，为不影响其它装置的正常运行，必须迅速、准确地找到接地位置并作出妥善处理，使直流系统恢复正常。

下面针对变电站直流接地故障查找做一简单探讨。

1、直流系统常见接地故障类型与原因变电站直流系统接地故障按故障极性分为正母线接地和负母线接地；按故障点数分为一点接地、两点接地和多点接地；按故障发生持续性分为转换性故障和持续性故障；按接地程度分为金属性接地和非金属性接地。

直流系统发生接地故障往往同多种原因引起，但总结起来主要有人为和自然两方面因素。

人为因素如工作人员在二次回路带电工作，使直流电源碰到接地部分；人为的机械力造成电缆损伤，使带电芯线与屏蔽层碰到一起。

如果是直接接地还比较容易发现，但像芯线绝缘损伤等不一定立即发出接地信号，等到天气发生变化，湿度增大后就可能引起接地。

此外，在改造、检修过程中接错电缆芯号，使电缆一端接直流电源，另一端作为备用芯而不作任何保护处理，一旦备用芯碰到设备外壳，也会造成接地故障。

查找直流系统接地时的注意下列事项：
1) 查找直流接地时需要两人进行，一人操作，一人监护；在查找接地或处理过程中不允许造成短路或另一点接地。

2) 试拉保护直流电源前，须经值长同意，停用该路直流电源的所带保护或采取措施，以防保护误动；必要时会同电气二次人员进行；
3) 试拉热控电源时，应征得值长同意，有必要时要征得热控人员同意;
4) 试拉负荷前，应通知有关值班人员，瞬停方式试拉后，不论设备是否接地，均应立即送电；
5) 在环路供电时，应同时拉开两路电源侧的空气开关；
6) 在试拉直流油泵电源时，一定确认油泵在停运；
7) 直流系统接地运行不允许超过2小时。

8) 直流接地时，禁止在二次回路上工作。

查找直流系统接地方法：
1) 检查直流母线（或直流分电屏）微机直流绝缘监测装置，用其确定故障母线及故障线路编号，判明接地极性及接地程度；
2) 根据微机直流绝缘监测装置显示故障母线、故障线路编号，顺着线路进行查找；
3) 询问有关岗位该回路是否有人工作，若有则立即停止工作；
4) 联系热机有无新开启、有无落水的设备，对有怀疑的设备系统应重点进行查找；
5) 从次要负荷到重要负荷，最后停保护、热控负荷的顺序依次瞬停查找；
6) 试停绝缘监察装置后；若仍接地，则选择充电机、蓄电池及母线；
7) 试拉直流电源进线闸刀，如果接地消失，说明是直流电源进线接地；如果接地仍不消失，说明是直流母线接地，应将控制直流负荷切
至非接地母线运行，应根据值长命令将故障母线停电；
8) 当查找出接地设备后，通知检修处理，处理完毕，尽快恢复原方式。

发电厂直流系统接地分析及查找方法一、概述直流系统在发电厂是一个特殊的供电系统,它不受发电机、厂用电及系统运行方式的影响，是独立的供电电源，具有运行稳定、供电可靠性高的特点.在发电厂中为控制、信号、继电保护、自动装置及事故照明等提供可靠的直流电源.它还为操作提供可靠的操作电源。

直流系统的可靠与否，对发电厂的安全运行起着至关重要的作用，是发电厂安全运行的保证.但是，直流系统在运行中通常会发生一点接地,因不会产生短路电流，所以可继续运行,但必须立即查找接地点并尽快排除，防止发生另一点接地引起断路器、继电保护及自动装置误动或拒动,从而造成严重的电力事故。

二、直流接地形成的原因及危害1、直流系统接地原因直流系统在发电厂中因其分布范围广、应用广泛、与户外端子箱、操动机构等连接较多，容易受粉尘、潮湿、腐蚀等环境因素的影响而造成直流元件绝缘降低、甚至破坏，发生接地故障。

直流系统接地形成的原因通常为以下几个方面:1）外力损坏由于直流电缆线芯较细、机械强度较小，在外力作用下，极易造成损坏，形成接地。

如直流电缆敷设、接线等工作中因方法不当造成电缆绝缘受损;同时，在二次回路中,直流元件绝缘性能低也会造成接地故障。

如断路器操作线圈烧损等。

2）环境因素环境因素是造成直流接地最常见的情况。

因直流负荷、操作机//端子箱等通常分布在锅炉房、户外等环境较为恶劣的地方,受粉尘、雨水、大风、酸碱腐蚀等影响，极易使直流系统绝缘下降或端子箱进水、受潮引发直流接地。

3）安装设计在系统安装时，未按照反措要求进行设计、安装,出现交流、直流公用一颗电缆的现象，因交流系统为接地系统，所以极易导致交流串入直流系统形成接地。

同时对绝缘性能较差的电缆接头的处理不当也是发生接地的常见原因。

4）人员操作作业人员在二次回路工作中出现失误，误将直流电源与其他接地设备触碰而造成接地；另外因检修质量原因，未在室外设备上加装防雨罩等防雨设施、直流线头裸漏也会造成接地故障.2、直流系统接地的危害直流系统接地分为一点接地和两点接地两种情况,其中一点接地包括正极接地和负极接地.直流系统发生正极接地有造成保护误动作的可能。
