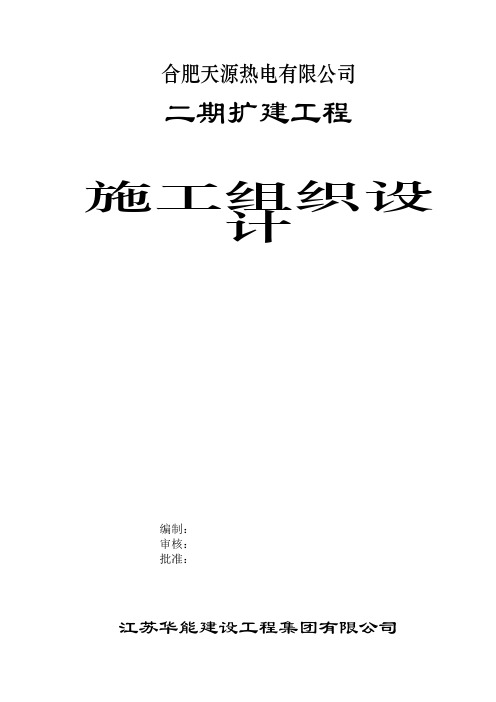

合肥天源热电有限公司
二期扩建工程
施工组织设计
编制：
审核：
批准：
江苏华能建设工程集团有限公司二OO四年五月二十八日
目录
第一章方案编制依据1
第二章工程概况简述、工程特点分析、工程实施条件2 第一节工程概况简述2
第二节工程特点分析3
第三节工程实施条件4
第三章施工总体部署4
第四章各分部分项工程施工方案7
第一节75t/h锅炉安装方案7
第二节75t/h锅炉焊接方案20
第三节75t/h锅炉筑炉方案24
第四节汽机发电机组安装工艺26
第五节电气安装方案38
第六节热控安装方案50
第七节试运组织计划方案57
第五章质量控制与保证措施59
第一节质量保证体系建立59
第二节质量分级控制点设置60
第三节原材料质量控制程序65
第四节质量缺陷处置程序66
第四节各工序之间交接程序69
第五节物质采购及房库管理程序71
第六节文件和资料传递和管理程序76
第六章施工总进度计划及保证措施77
第一节里程碑进度计划77
第二节施工综合进度计划78
第三节工期保证的措施80
第七章劳动力需用量计划84
第八章施工机械进场计划85
第九章工程材料进场计划86
第十章施工平面布置与管理86
第十一章工程主要负责人及技术管理人员简历91 第一节项目主管简历表91
第二节项目工程师简历表92
第三节主要技术管理人员表93
第十二章冬雨季施工措施94
第十三章现场地下管线及其他设施的保护措施99 第十四章安全生产目标及安全管理措施99
第十五章文明施工目标及管理措施103
第一章方案编制依据
1、合肥天源热电有限公司《二期扩建工程建筑安装工程招标文件》
2、东华公司提供的初步设计部分图纸
3、本公司同类型工程经验
4、本公司《质量管理手册》
5、本公司《安全管理手册》及《单位工程各工种安全操作制度》
6、本公司《设备管理制度》
7、工程建设施工招投标法
8、《蒸汽锅炉安全技术监察规程》劳发部(1996)276号
9、火电发电厂金属技术监察规程DL438-2000
10、电力建设施工及验收技术规范《锅炉机组篇》DL/T5047-95
11、电力建设施工及验收技术规范《火力发电厂焊接篇》DL/T5007-92
12、电力建设施工及验收技术规范《管道篇》DL/T5031-94
13、工业金属管道工程施工及验收规范GB50235-97
14、电力建设施工及验收技术规范《汽轮机组篇》DL5011-92
15、工业设备及管道绝热工程质量检验评定标准GB50185-93
16、工业设备、工业管道焊接工程施工及验收规范DB50236-1998
17、锅炉压力容器压力管道焊工考试与管理规则
18、火力发电厂金属技术监督规程DL438-2000
19、工业金属管道工程质量检验评定标准GB50184-93
20、现场设备、工业管道焊接工程施工及验收规范GB50236-98
21、砌体工程施工及验收规范GB50203-98
22、破碎、粉磨设备安装工程施工及验收规范GB50276-98
23、钢熔化焊接接头射线照相和质量分级GB3323-87
24、压缩机、风机、泵安装工程施工及验收规范GB50275-1998
25、制冷设备空气分离设备安装工程施工及验收规范GB50237-98
26、机械设备安装工程及验收通用规范GB50231-98
27、连续运输设备安装工程施工及验收规范GB50270-98
28、电力建设施工验收质量验评标准汇编(上册)
29、电力建设施工验收质量验评标准汇编(下册)
30、焊接接头弯曲及压扁试验方法GB2653-89
31、金属布氏硬度试验方法GB/T231-2002
32、焊接接头机械性能试验取样方法GB2649-98
33、电站钢结构焊接通用技术条件DL/T678-1999
34、焊工技术考核规程DL/T679-1999
35、火力发电厂焊接热处理技术规程DL/T819-2002
36、钢制承压管道对接接头射线检验技术规程DL/T821-2002
37、管道焊接接头超声波检验技术规程DL/T820-2002
38、起重设备安装工程施工及验收规范GB50278-98
39、电力装置安装工程起重机安装电气装置施工及验收规范GB50256-96
40、起重机械用钢丝绳检验和报废实用规范GB5972-86
41、桥式和门式起重机制造及轨道安装公差GB10183-88
42、起重机试验规范和程序GB5905-86
43、电动单梁起重机JB/T1306-94
44、生活垃圾焚烧处理工程技术规范CJJ90-2002
第二章工程概况简述、工程特点分析、工程实施条件
第一节工程概况简述
1、项目名称：合肥天源热电有限公司二期扩建工程
2、业主名称：合肥天源热电有限公司
3、工程地点：安徽省合肥市高新技术开发区内
4、投标范围：主厂房、升压站、泵房及冷却塔、破碎筛分楼、栈桥及转运楼、干煤棚、
化学水处理室、空压站及除尘除灰控制室、灰库、灰渣仓、点火油泵房、地磅房、石灰石仓、厂区综合管线（含给、排水管线、电气、自控及通讯电缆）
包括上述单元的设备安装、管道安装、电气安装、仪表安装、采暖通风、防腐等工程的施工与调试，并按照总业主的要求配合项目的整套启动试运和性能考核。
5、施工工期：自2004年5月15日至2005年8月10日，总工期为452日历天。
6、质量要求：安装工程质量须达到优良等级。
第二节工程特点分析
1、设计特点
(1)由于本工程扩建工程，涉及土建、机务、电气、自动控制、化水、煤运、水工等系统，设计交叉节点多。
(2)本工程有可能会设计图纸不能及时提供，由此可能对工程施工造成延误，恳请招标方与我方一道对此应作好思想准备。
2、地质特点
(1)本工程为丘陵地带，建构物抗震设防为7度。
(2)冬季气温较低，气候干燥，多风，降水量相对较少。
3、主要设备
(1)本工程为二炉一机建筑安装工程。
(2)锅炉为济南锅炉厂生产的75t/h中温中压循环流化床锅炉。
(3)汽机为武汉锅炉生产厂的12MW抽凝式汽轮发电机。
(4)发电机为四川东风电机厂生产15MW发电机。
4、工程特点
(1)本工程施工任务重，规模为二炉一机，且为土建与安装总承包。
(2)交叉作业多，由于本工程土建与安装同时展开，且为交钥匙工程，故此施工人员、机械装备投入多，专业交叉多，施工中必须采用一定的隔离及协调措施，做到有利有序，确保全面顺利展开。
(3)高空作业多，本工程有主厂房、冷却塔等涉及基础及较高建筑物，同时锅炉安装时高空作业多，应充分考虑施工期间的高空作业安全工作。
