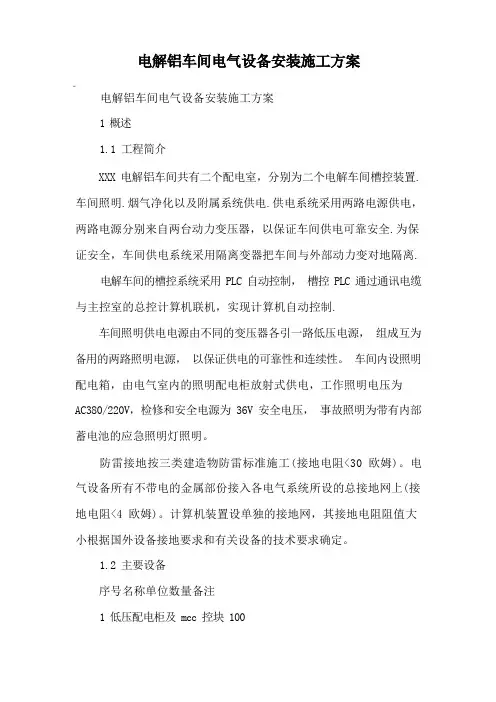

电解铝车间电气设备安装施工方案1 概述1.1 工程简介XXX 电解铝车间共有二个配电室,分别为二个电解车间槽控装置. 车间照明.烟气净化以及附属系统供电.供电系统采用两路电源供电,两路电源分别来自两台动力变压器,以保证车间供电可靠安全.为保证安全,车间供电系统采用隔离变器把车间与外部动力变对地隔离.电解车间的槽控系统采用 PLC 自动控制,槽控 PLC 通过通讯电缆与主控室的总控计算机联机,实现计算机自动控制.车间照明供电电源由不同的变压器各引一路低压电源,组成互为备用的两路照明电源,以保证供电的可靠性和连续性。
车间内设照明配电箱,由电气室内的照明配电柜放射式供电,工作照明电压为AC380/220V,检修和安全电源为 36V 安全电压,事故照明为带有内部蓄电池的应急照明灯照明。
防雷接地按三类建造物防雷标准施工(接地电阻<30 欧姆)。
电气设备所有不带电的金属部份接入各电气系统所设的总接地网上(接地电阻<4 欧姆)。
计算机装置设单独的接地网,其接地电阻阻值大小根据国外设备接地要求和有关设备的技术要求确定。
1.2 主要设备序号名称单位数量备注1 低压配电柜及 mcc 控块 100制柜2 动力变压台 23 电动阀门控制器台 2364 隔离变压器台 65 槽控制箱套 1182 施工准备及施工工艺2.1 安装程序2.1.1 施工前准备2.1.2 配合土建预埋电气管道2.1.3 接地极制作、安装2.1.4 电气设备底座制作、安装,电气支架、托架安装2.1.5 接地母线敷设、设备接地2.1.6 电气设备验收及安装2.1.7 高低压母线安装2.1.8 设备二次配管2.1.9 电缆敷设及接线2.1.9 接线、校线2.1.10 电气耐压、调试2.1.11 系统试验2.2 施工准备2.2.1 熟悉图纸资料,弄清设计图的设计内容,对图中选用的电气设备和主要材料等进行统计,详细了解其生产厂家、性能、质量及供货日期,同时要注意图纸中提出的要求。

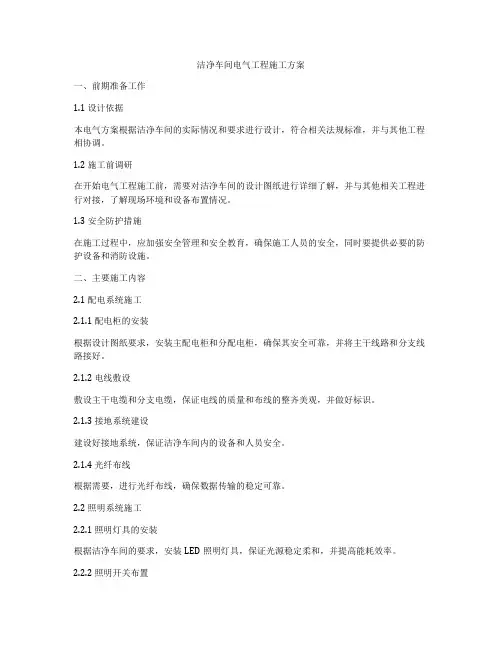

洁净车间电气工程施工方案一、前期准备工作1.1 设计依据本电气方案根据洁净车间的实际情况和要求进行设计,符合相关法规标准,并与其他工程相协调。
1.2 施工前调研在开始电气工程施工前,需要对洁净车间的设计图纸进行详细了解,并与其他相关工程进行对接,了解现场环境和设备布置情况。
1.3 安全防护措施在施工过程中,应加强安全管理和安全教育,确保施工人员的安全,同时要提供必要的防护设备和消防设施。
二、主要施工内容2.1 配电系统施工2.1.1 配电柜的安装根据设计图纸要求,安装主配电柜和分配电柜,确保其安全可靠,并将主干线路和分支线路接好。
2.1.2 电线敷设敷设主干电缆和分支电缆,保证电线的质量和布线的整齐美观,并做好标识。
2.1.3 接地系统建设建设好接地系统,保证洁净车间内的设备和人员安全。
2.1.4 光纤布线根据需要,进行光纤布线,确保数据传输的稳定可靠。
2.2 照明系统施工2.2.1 照明灯具的安装根据洁净车间的要求,安装LED照明灯具,保证光源稳定柔和,并提高能耗效率。
2.2.2 照明开关布置设置灯控开关,确保灯光的控制灵活性,并提高照明效果。
2.2.3 紧急照明系统设置紧急照明系统,提高安全性,确保在紧急情况下能及时照明。
2.3 空调系统施工2.3.1 空调主机安装根据设计要求,安装空调主机,保证其排气、冷却和制热功能正常。
2.3.2 风口布置布置风口,保证洁净车间内空气流通畅通,减少灰尘和细菌的滋生。
2.3.3 风管安装安装好风管,确保空调系统的正常运行,并对管道进行绝缘防腐处理。
2.4 地面电力系统施工2.4.1 地面插座布置根据洁净车间内各设备的实际情况和用电需求,合理布置地面插座,在安全的情况下最大化利用空间。
2.4.2 电缆沟施工根据电缆布线需求,施工电缆沟和电缆槽,并对其进行保护处理,确保设备正常运行。
2.4.3 地面地线铺设进行地面地线的铺设工作,确保设备的接地正常,提高设备的安全性。

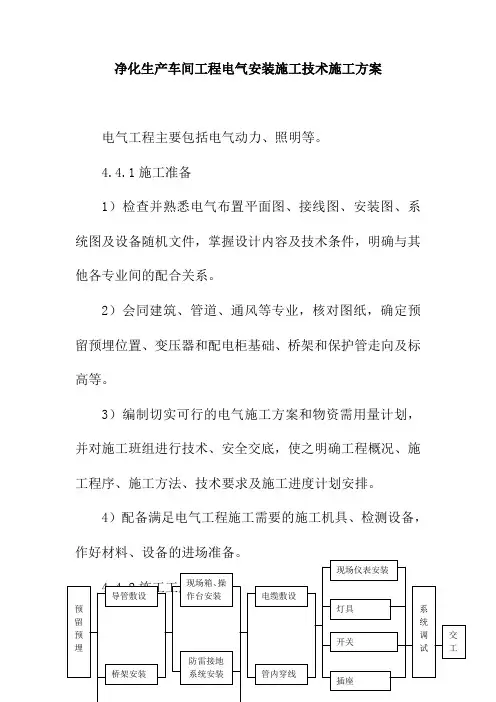

净化生产车间工程电气安装施工技术施工方案电气工程主要包括电气动力、照明等。
4.4.1施工准备1)检查并熟悉电气布置平面图、接线图、安装图、系统图及设备随机文件,掌握设计内容及技术条件,明确与其他各专业间的配合关系。
2)会同建筑、管道、通风等专业,核对图纸,确定预留预埋位置、变压器和配电柜基础、桥架和保护管走向及标高等。
3)编制切实可行的电气施工方案和物资需用量计划,并对施工班组进行技术、安全交底,使之明确工程概况、施工程序、施工方法、技术要求及施工进度计划安排。
4)配备满足电气工程施工需要的施工机具、检测设备,作好材料、设备的进场准备。
4.4.2施工工序预留预埋 导管敷设 桥架安装 现场箱、操作台安装 防雷接地系统安装 电缆敷设 管内穿线 现场仪表安装灯具 开关插座系统调试 交工4.4.3施工技术要点:1)配电柜安装配电柜基础制作之前对土建施工的基础及预埋件进行验收,待其达到要求后,再根据现场情况和配电柜尺寸用槽钢加工配电柜基础,并进行安装,安装时先进行找平找正,最后将其与土建的预埋件焊接,同时与接地网在不同的两点处相连。
配电柜安装前,应会同业主、监理进行开箱检查。
安装时将其与基础固定,并且柜体之间也需要固定牢固,其水平度、垂直度符合规范规定。
2)母线槽安装母线槽订货时由生产厂家根据设计图纸在现场核实走向及长度,画出母线槽现场走向图,并编号,作为厂家生产和施工现场安装的依据。
母线槽到货后对每段均进行检测验收,合格的产品妥善保管在通风、干燥、干净的库房。
在支架安装完毕后,即可按订货时确定的路线及编号将相应规格、型号、容量的母线槽连接起来,连接时节与节之间各相要紧密,接头处外壳之间要密封。
每安装一段,测试母线槽各相间、相与外壳间的绝缘电阻及各相的直流电阻值是否达到平衡要求,合格后安装下一段。
安装完毕,将过墙处的缝隙用防火堵料进行封堵。
3)电缆桥架安装桥架订货时先到现场检查安装走向是否有障碍,预留孔洞尺寸是否足够,同时确定三通及弯头等配件的位置,并按此方案制作、安装支吊架。

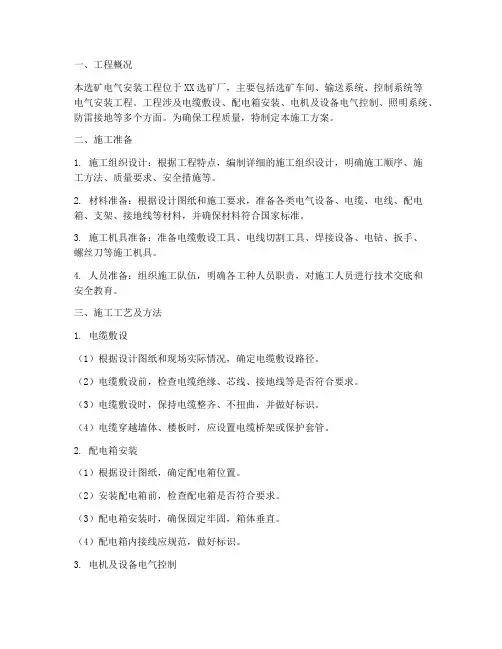

一、工程概况本选矿电气安装工程位于XX选矿厂,主要包括选矿车间、输送系统、控制系统等电气安装工程。
工程涉及电缆敷设、配电箱安装、电机及设备电气控制、照明系统、防雷接地等多个方面。
为确保工程质量,特制定本施工方案。
二、施工准备1. 施工组织设计:根据工程特点,编制详细的施工组织设计,明确施工顺序、施工方法、质量要求、安全措施等。
2. 材料准备:根据设计图纸和施工要求,准备各类电气设备、电缆、电线、配电箱、支架、接地线等材料,并确保材料符合国家标准。
3. 施工机具准备:准备电缆敷设工具、电线切割工具、焊接设备、电钻、扳手、螺丝刀等施工机具。
4. 人员准备:组织施工队伍,明确各工种人员职责,对施工人员进行技术交底和安全教育。
三、施工工艺及方法1. 电缆敷设(1)根据设计图纸和现场实际情况,确定电缆敷设路径。
(2)电缆敷设前,检查电缆绝缘、芯线、接地线等是否符合要求。
(3)电缆敷设时,保持电缆整齐、不扭曲,并做好标识。
(4)电缆穿越墙体、楼板时,应设置电缆桥架或保护套管。
2. 配电箱安装(1)根据设计图纸,确定配电箱位置。
(2)安装配电箱前,检查配电箱是否符合要求。
(3)配电箱安装时,确保固定牢固,箱体垂直。
(4)配电箱内接线应规范,做好标识。
3. 电机及设备电气控制(1)根据设计图纸,确定电机及设备电气控制方案。
(2)安装电气控制柜,确保控制柜与电机、设备连接正确。
(3)电气控制柜内接线应规范,做好标识。
4. 照明系统(1)根据设计图纸,确定照明系统布局。
(2)安装灯具,确保灯具安装牢固、美观。
(3)照明系统接线应规范,做好标识。
5. 防雷接地(1)根据设计图纸,确定防雷接地方案。
(2)安装接地装置,确保接地电阻符合要求。
(3)接地线应规范连接,做好标识。
四、质量要求1. 电缆敷设:电缆绝缘良好,无损伤;电缆敷设整齐,标识清晰。
2. 配电箱安装:配电箱固定牢固,垂直;接线规范,标识清晰。
3. 电机及设备电气控制:电气控制柜安装牢固,接线规范,标识清晰。
车间电气工程施工方案一、施工概述本项目是某汽车制造厂的车间电气工程施工项目,施工内容包括车间内电缆线路敷设、配电箱安装、照明系统安装、消防报警系统安装等。
施工单位按照设计方案和相关标准要求,保证施工质量和安全。
二、施工准备1. 施工组织设计根据项目情况和施工内容,制定施工组织设计方案,明确施工的组织结构、责任分工、施工程序和安全措施等。
2. 施工材料及设备准备采购所需的电缆、配电箱、照明设备、消防报警设备等施工材料和设备,保证质量和数量充足。
3. 施工人员培训组织施工人员进行相关安全培训和技术培训,熟悉施工图纸和相关标准规范,提高施工人员的技术水平和安全意识。
三、施工流程1. 车间内电缆线路敷设根据设计方案和施工图纸,确定电缆敷设的路线和方式。
进行电缆敷设前,先进行现场勘测,确保敷设路线的畅通和安全。
然后进行电缆敷设,按照规定标高和标线,严格控制电缆的弯曲半径和敷设间距,保证电缆的质量和安全。
2. 配电箱安装根据设计方案,在车间内设置配电箱,配电箱的数量和位置应符合设计要求。
进行配电箱的安装前,先进行地基处理和基础施工,确保配电箱的固定牢固和稳定。
然后进行配电箱的安装,保证连接牢固和绝缘良好。
3. 照明系统安装根据设计方案,在车间内设置照明系统的灯具和支架,确保照明系统的亮度和均匀性。
进行照明系统的安装前,先进行电路布线和接线盒的设置,然后安装灯具和支架,进行灯泡的调试和安全检查,保证照明系统的正常运行。
4. 消防报警系统安装根据设计方案,在车间内设置消防报警系统的探测器和报警设备,确保消防报警系统的敏感度和可靠性。
进行消防报警系统的安装前,先进行电路布线和接线盒的设置,然后安装探测器和报警设备,进行系统的调试和联动测试,保证消防报警系统的正常运行。
5. 系统调试所有施工完成后,进行系统的联合调试和整体测试,确认系统的正常运行,保证施工质量和安全可靠。
四、施工监理1. 施工过程监督由专业的施工监理人员对施工过程进行实时监督和检查,确保施工按照设计要求和相关标准进行。

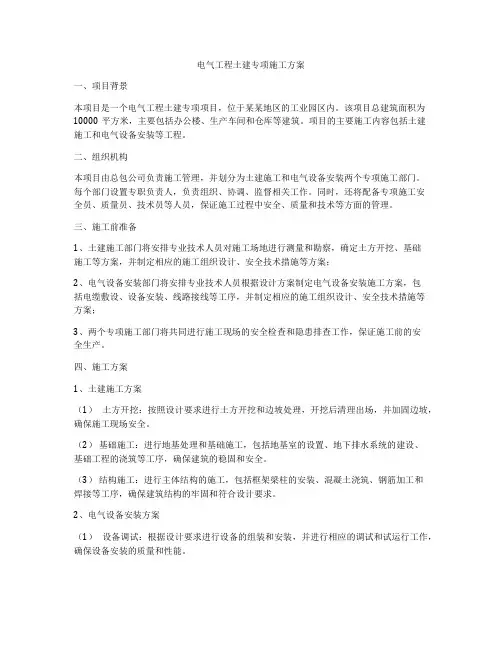

电气工程土建专项施工方案一、项目背景本项目是一个电气工程土建专项项目,位于某某地区的工业园区内。
该项目总建筑面积为10000平方米,主要包括办公楼、生产车间和仓库等建筑。
项目的主要施工内容包括土建施工和电气设备安装等工程。
二、组织机构本项目由总包公司负责施工管理,并划分为土建施工和电气设备安装两个专项施工部门。
每个部门设置专职负责人,负责组织、协调、监督相关工作。
同时,还将配备专项施工安全员、质量员、技术员等人员,保证施工过程中安全、质量和技术等方面的管理。
三、施工前准备1、土建施工部门将安排专业技术人员对施工场地进行测量和勘察,确定土方开挖、基础施工等方案,并制定相应的施工组织设计、安全技术措施等方案;2、电气设备安装部门将安排专业技术人员根据设计方案制定电气设备安装施工方案,包括电缆敷设、设备安装、线路接线等工序,并制定相应的施工组织设计、安全技术措施等方案;3、两个专项施工部门将共同进行施工现场的安全检查和隐患排查工作,保证施工前的安全生产。
四、施工方案1、土建施工方案(1)土方开挖:按照设计要求进行土方开挖和边坡处理,开挖后清理出场,并加固边坡,确保施工现场安全。
(2)基础施工:进行地基处理和基础施工,包括地基室的设置、地下排水系统的建设、基础工程的浇筑等工序,确保建筑的稳固和安全。
(3)结构施工:进行主体结构的施工,包括框架梁柱的安装、混凝土浇筑、钢筋加工和焊接等工序,确保建筑结构的牢固和符合设计要求。
2、电气设备安装方案(1)设备调试:根据设计要求进行设备的组装和安装,并进行相应的调试和试运行工作,确保设备安装的质量和性能。
(2)电气线路敷设:进行电缆敷设和线路布置工作,保证电气线路的合理布置和良好连接。
(3)设备接线:进行电气设备的接线工作,包括设备的配电、接地等工序,确保设备的正常使用和安全运行。
五、施工技术措施1、安全保障措施:严格执行施工现场的安全生产规定,配备专职安全员进行安全管理,制定相关安全技术措施,确保施工过程的安全。
一、工程概况本工程为某工厂车间电器安装工程,主要包括动力配电、照明、控制等系统。
工程范围包括车间内所有电气设备的安装、调试和验收。
工程地点位于XX市XX区XX 街道XX号,工程总面积约为XX平方米。
二、施工准备1. 施工组织成立项目施工领导小组,负责施工过程中的组织、协调、监督工作。
施工队伍由经验丰富的电气工程师、安装工、电工等组成。
2. 材料准备根据设计图纸要求,准备以下材料:(1)动力配电设备:配电柜、开关、电缆、桥架等;(2)照明设备:灯具、开关、电缆、桥架等;(3)控制设备:控制柜、控制器、传感器、执行器等;(4)其他材料:绝缘材料、紧固件、接线端子等。
3. 工具准备准备以下工具:(1)电动工具:电钻、切割机、砂轮机等;(2)手动工具:扳手、螺丝刀、钳子等;(3)测量工具:卷尺、水平尺、线尺等。
4. 施工方案编制根据设计图纸和现场实际情况,编制详细的施工方案,包括施工步骤、技术要求、安全措施等。
三、施工步骤1. 动力配电系统安装(1)按照设计图纸要求,确定配电柜、开关、电缆等设备的位置和高度;(2)根据现场实际情况,进行电缆敷设,确保电缆敷设平直、整齐;(3)安装配电柜、开关等设备,并进行接线;(4)进行系统调试,确保设备运行正常。
2. 照明系统安装(1)按照设计图纸要求,确定灯具、开关等设备的位置和高度;(2)根据现场实际情况,进行电缆敷设,确保电缆敷设平直、整齐;(3)安装灯具、开关等设备,并进行接线;(4)进行系统调试,确保设备运行正常。
3. 控制系统安装(1)按照设计图纸要求,确定控制柜、控制器、传感器等设备的位置和高度;(2)根据现场实际情况,进行电缆敷设,确保电缆敷设平直、整齐;(3)安装控制柜、控制器、传感器等设备,并进行接线;(4)进行系统调试,确保设备运行正常。
四、安全措施1. 施工现场设置安全警示标志,提醒施工人员注意安全;2. 施工人员必须佩戴安全帽、安全带等防护用品;3. 施工过程中,严格遵守操作规程,确保设备安装质量;4. 定期进行安全检查,及时发现并消除安全隐患。
一、工程概况本工程为某工厂低压电气安装工程,主要包括电气线路的敷设、配电箱(柜)的安装、照明灯具的安装以及电气设备的调试等工作。
工程现场环境为生产车间,需确保施工质量、安全、进度及文明施工。
二、施工准备1. 技术准备(1)熟悉工程图纸,明确施工内容和要求。
(2)了解现场环境,对施工区域进行现场勘查。
(3)编制施工组织设计,明确施工流程、质量标准、安全措施等。
2. 人员准备(1)组织施工队伍,确保施工人员具备相应的技能和资质。
(2)对施工人员进行安全教育培训,提高安全意识。
3. 材料设备准备(1)核实材料设备清单,确保材料设备符合国家相关标准和规范。
(2)检查材料设备的规格、型号、质量,确保合格。
(3)对材料设备进行验收、登记、分类存放。
4. 施工机具准备(1)根据施工需要,配备必要的施工机具。
(2)对施工机具进行保养和维护,确保其正常使用。
三、施工流程1. 施工前期准备(1)进行现场勘查,确定施工方案。
(2)办理施工许可手续。
2. 电气线路敷设(1)按照设计图纸和规范要求,敷设电气线路。
(2)采用暗敷、明敷、穿管敷设等方式,确保线路安全可靠。
3. 配电箱(柜)安装(1)根据设计图纸和规范要求,安装配电箱(柜)。
(2)检查配电箱(柜)的安装位置、尺寸、高度等是否符合要求。
4. 照明灯具安装(1)按照设计图纸和规范要求,安装照明灯具。
(2)检查照明灯具的安装位置、高度、角度等是否符合要求。
5. 电气设备调试(1)对电气设备进行调试,确保其正常运行。
(2)对调试结果进行记录和总结。
6. 工程验收(1)按照国家相关标准和规范,进行工程验收。
(2)确保工程质量、安全、进度及文明施工。
四、施工方法及措施1. 电气线路敷设(1)采用穿管敷设,确保线路安全可靠。
(2)对穿管进行固定,防止线路移动。
2. 配电箱(柜)安装(1)确保配电箱(柜)的安装位置、尺寸、高度等符合要求。
(2)检查配电箱(柜)的接地、接零情况。
总目编制说明 (5)第一章工程总体概述 (5)第一节工程概况 (5)1、工程简介 (5)2、工程特点 (7)3、现场施工条件 (7)4、管理目标 (7)第二节施工总体部署和施工总体顺序 (10)1、施工总体部署 (10)2、项目实施基本思路 (10)3、施工阶段划分和总体施工顺序 (11)第三节施工项目管理方法 (14)1、劳动管理 (14)2、材料管理 (16)3、机械管理 (19)4、技术管理 (21)5、资金管理 (24)6、信息管理 (26)第二章项目管理组织机构设置 (27)第一节管理人员配置和岗位管理职责 (27)1、项目施工管理人员配置 (27)2、项目经理部各主要岗位管理职责 (27)第二节项目管理组织架构图........... 错误!未定义书签。
第三节项目管理人员业绩和简历...... 错误!未定义书签。
第三章施工进度计划和各阶段进度的保证措施错误!未定义书签。
第一节施工进度计划网络图........... 错误!未定义书签。
第二节关键线路和关键节点的控制措施.错误!未定义书签。
1、施工控制关键节点.................. 错误!未定义书签。
2、控制措施............................ 错误!未定义书签。
第四章施工技术、工艺及工程项目实施的重点、难点分析和解决方案错误!未定义书签。
第一节关键施工技术和工艺........... 错误!未定义书签。
1、管线综合布置....................... 错误!未定义书签。
2、给排水系统......................... 错误!未定义书签。
3、强电系统............................ 错误!未定义书签。
4、通风空调系统...................... 错误!未定义书签。
5、本工程所使用的技术规范、标准... 错误!未定义书签。
第二节工程重点、难点分析及其施工方案错误!未定义书签。
电气安装工程施工方案(1)
一、前言
在电气安装工程中,施工方案的设计和执行至关重要。
本文将介绍电气安装工
程的施工方案,以确保工程能够顺利进行并达到预期效果。
二、施工准备
1. 人员准备
在进行电气安装工程之前,必须确保施工人员具备相关的技术和经验。
此外,
需要对施工人员进行安全教育和培训,以确保他们能够安全地进行施工工作。
2. 材料准备
施工前必须准备好所有需要使用的电气设备和材料,包括电缆、绝缘材料、接
线端子等。
确保材料的质量符合相关标准,以确保工程质量。
三、施工流程
1. 定位布线
首先,根据设计图纸确定电气设备的位置,并布置好电缆的走向。
在此过程中,要避免电缆与其他设备的干扰,确保布线的合理性。
2. 接线安装
接着,将电缆连接到设备的端子上,并进行绝缘处理,以确保电气安全。
接线
时要注意接线端子的正确连接,避免接错导致设备损坏。
3. 联调检测
在完成接线安装后,要进行电气设备的调试和联调检测。
确保设备能够正常运行,并符合设计要求。
如有异常情况,要及时进行排查和修复。
四、施工验收
在施工完成后,需要进行电气安装工程的验收。
验收包括检查电气设备的安装
质量、接线是否正确、设备是否正常运行等。
只有通过验收,工程才能算是完成。
五、施工总结
电气安装工程是一项复杂的工程,需要施工人员的细心和技术。
在施工过程中要严格按照施工方案执行,确保工程质量,达到预期效果。
以上就是电气安装工程施工方案的基本流程,希望本文对读者有所帮助。
电气施工组织设计目录第1章工程概述第2章主要工程量第3章现场组织机构图第4章现场项目管理人员职能细化第5章劳动力和机具的配备第6章进度计划表第7章用水用电计划第8章临时用地计划第9章预安排产值计划第10章汛期、雨季施工方案第11章施工图纸供应要求第12章工程质量、安全和工期的技术组织保证措施第13章现场总平面布置图第14章主要专业分部工程施工方法特殊结构施工方案中需要采取的主要施工技术措施第15章主要材料耗用及构件统计表第1章工程概述工程简介*****************有限公司电气安装项目由主车间电气工程(动力照明);氢化车间的电气工程(动力照明);皂化、造粒及成粉车间电气工程(动力照明);罐区电气工程(动力照明)、外围管架及室外其它公用工程区域组成(配电室只包括低压出线及CMB1-Q-1,1-Q-2,1-Q-3动力柜及发电机到进线柜电缆安装工程);氢气车间间为防爆区域包括法兰静电跨接。
桥架接地采用热镀锌扁铁-40-4与接地网相连。
编制依据1.2.1 ***********有限公司电气安装工程招标文件。
1.2.2 ***********有限公司电气安装工程项目施工图。
1.2.3 工程答疑。
1.2.4 国家有关标准规范,电气安装执行:⑴建筑电气工程施工质量验收规范(GB50303-2002)。
⑵电气装置安装工程电气照明施工及验收规(GB50259-96)。
⑶电气装置安装工程低电压电气施工及验收规范(GB50254-96)。
⑷电气安装工程盘、柜二次回路接线施工及验收规范(GBJ50169-92)。
⑸电气装置安装电缆线路施工及验收规范(GB50168-92)。
⑹电气装置安装工程接地装置施工及验收规范(GB50169-92)。
⑺电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范。
⑻图集:<<建筑电气安装工程图集>>防雷图集03D501-499D501-1接地安装图集03D501-4等电位图集02D501-2第2章主要工程量•••• •••序号工程量名称单位数量1按钮箱台259 2盘、柜台913电机台315 4电缆桥架米1988 5电缆米137258 6电线米20500 7钢管米18045 8灯具套962 9接地线米1988第3章现场组织机构图现场组织机构图公司总经理***有限公司项目经理质量经理技术经理计划经理安全经理项目部科室工程科质安科材料科计划科综合办公室公司机关部室电气一队电气二队电气三队电气四队有关说明如该项目一旦我公司中标,将由我公司总部极具实力的下属分公司***分公司组建该项目部,该项目部设经理一名,由公司总部一副总经理担任,项目部副经理、现场管理人员将全部来自公司总部和***分公司,现场作业层全部来自***分公司,现场工作人员劳动人事关系均在公司总部。
第4章现场项目管理人员职能细化管理人员职能细分序号部门职能专人1项目经理项目副经理项目安全、质量、工期和成本控制的第一责任人;项目内外协调总负责。
与其他施工单位的施工协调周礼荣2安全经理项目安全制度、安全教育、安全装备、安全预防、安全施工、安全事务处理等3质量经理施工质量管理4技术经理技术指导、施工方法、技术措施等5计划经理工程进度的计划、检查督促、合理化方案等6经理办公室文件管理、行政、生活、保安、宣传、翻译、医疗保健政府行政部门协调陈开银7工程技术科施工调度、施工技术、资料管理设计管理季武源第5章劳动力和机具的配备本工程计划投入劳动力5691个工日(45528个工时),高峰人数90人,平均人数71人。
各工种投入劳动力直方图见下表2005年工种第一天到第八十天月架子工4起重工2钳工2焊工6防腐工4电工22辅助工50合计90本工程投入的主要机具设备见下表主要施工机具一览表第6章进度计划表工期目标我们追求的进度目标是:在保证安全安装和质量的前提下,提前十天,以80天的日历天数,完成全部的安装工作。
详细施工进度见附表。
第7章用水用电计划公用消耗表(施工现场)序号名称数量使用时段备注开始结束1电总消耗量9600KWH开工第1天开工第80天最高负荷量160KVA开工第20天开工第50天2水总的消耗量600m3开工第1天开工第80天每日最高需求量10m3开工第20天开工第50天第8章临时用地计划临时用地表序号用途面积位置需用时间绝对工期1现场办公室24m2业主定80天2职工宿舍144 m2业主定80天3食堂、浴室48m2业主定80天4库房48m2业主定80天5WC32m2业主定80天6材料堆场90m2业主定80天7公用及安全设施用地200m2业主定80天合计586m2第9章预安排产值计划预计安排产值计划为工作内容完成产值计划的%(2005年)开工后第一个月开工后第二个月开工后第三个月开工后第四个月电气安装及调试5305015第10章汛期、雨季施工方案在汛期或雨季,我们的对策是:●利用晴好天气突击室外工程、罐区工程。
●在现场建立完善的排水系统。
●局部搭设防雨蓬后进行施工。
第11章施工图纸供应要求请提供图纸七套(含做交工资料2套)第12章工程质量、安全和工期的技术组织保证措施质量保证体系:项目经理←质量经理工程公司质检科公司质安部↓↓↓专业质保师专职质检员←→↓施工队长(兼职质检员)施工班组长(兼职质检员)施工班组安全员12.2.1 配电屏。
12.2.1.1 基础型钢用气割开好盘柜固定孔和接地螺栓孔,开孔处应打磨平整。
12.2.1.2 基础型钢安装后需可靠接地(不少于两点)基础焊接部位打磨并防腐,刷漆。
12.2.1.3 盘柜运输、安装过程中避免振动和碰撞,与硬物接触处加垫软物,防止损坏内部元件,破坏保护层。
12.2.1.4 盘与基础的连接不得采用焊接,采用螺栓连接固定,盘柜接地用不小于10mm2的软铜线与接地线连接。
12.2.1.5 二次结线排列整齐,不得交叉扭曲,固定牢固,压接可靠,芯线无损伤。
12.2.1.6 排线绑扎不得用金属线,绑扎均匀。
12.2.1.7 端子号字迹清晰,编号正确完整。
12.2.1.8•屏内电器元件的调整试验应按说明书和国家有关试验标准进行,试验参数符合规定,数据记录完整正确。
12.2.2 桥架。
12.2.2.1 桥架安装,运输中不得碰撞、摔落以防变形、扭曲。
12.2.2.2 支架焊接、固定牢固,不得松动、摇晃,焊接处认真防腐。
12.2.2.3 桥架安装整齐美观,横平竖直,接缝均匀。
12.2.2.4 桥架开孔位置一致,毛刺打磨干净。
12.2.2.5 桥架过墙,过楼板孔密封严实,外观平整。
12.2.3 管线。
12.2.3.1 管材须无裂纹、凹陷,厚度、管径符合国家规定。
12.2.3.2 防腐、防爆区域的管线螺纹加工应光滑完整,无锈蚀并涂电力复合脂,螺纹长度不少于7扣。
12.2.3.3 管线弯曲应采用冷弯,不应有裂纹、折扁,管口必须打光。
弯管半径不得小于管内径的6倍,内弯角不得小于90度。
12.2.3.4 管线应采用丝扣连接,•丝扣啮合扣数不小于6扣,明配管线横平竖直,排列整齐,固定点均匀。
12.2.3.5 管径20mm及以下的钢管及各种管径的电线管,必须用管箍丝扣连接,采用螺纹丝扣连接,管端螺纹长度不应小于管接头的1/2,连接后,其螺纹宜外露2-3扣。
管径25mm及其以上的钢管,可采用管箍连接或套管连接时,套管长度宜为管外径的倍,管与管的对质口处位于套管中心。
镀锌钢管和薄壁钢管应采用螺纹连接或套管紧定螺钉连接,不应采用熔焊连接。
12.2.3.6 当黑色钢管采用螺纹连接时,连接处的两端应焊接跨接地线,或采用接地线卡跨接;当套管连接时,可不做跨接线。
镀锌钢管或可挠金属电线管的跨接接地线宜采用专用接地线卡跨接,不应采用熔焊连接。
管路明配时,弯曲半径不宜小管外径D的6倍,当两个接线盒间只有一个弯时,其弯曲半径不宜小于4D。
当埋设于地下或混凝土时,其弯曲半径不小于10D,其弯扁度应大于。
b.1混凝土体内的钢管与接线盒:全部采用镀锌钢管,镀锌层剥落处应涂防腐漆。
管口除毛刺,入箱盒时需加护口。
注意分线盒与接线盒的跨接线。
b.2砌体内的钢管与铁盒:管与盒,外壁均应作防腐处理。
线管进出箱、盒可采用焊接法固定。
b.3吊顶内配管:跨接地线的焊接:焊接点的防腐:吊顶的间距应符合规范要求;GB50054-1995《低压配电设计规范》中明文规定:“在建筑物的顶棚内,必须采金属管,金属线槽布线。
12.2.3.7 所有室外埋地敷设的电缆导管全部采用镀锌钢管,埋深不应小于0.7m。
12.2.3.8 室外导管的管口应设置在盒、箱内,在落地式配电箱内的管口,管口应高出基础面50~80mm。
所有管口在穿入电线、电缆后应做密封处理。
由变电所或落地式配电箱引向建筑物的导管,建筑物一侧的导管管口应设在建筑物内。
12.2.3.9 室内进入落地式柜、台、箱、盘内的导管管口,应高出柜、台、箱、盘的基础面50~80mm。
12.2.3.10 暗配的导管,埋设深度与建筑物、构筑物表面的距离不应小于15mm。
12.2.3.11 管线过长(>60m),须装设拉线盒。
12.2.3.12 软管与设备连接时,软管应低于接线口,以防雨水进入。
12.2.3.13 导线在管内不应有接头和扭结,接头设在接线盒内。
12.2.3.14 穿入管内的干线可不分色;线管管口至配电箱、盘总开关的一段干线,应按色标要求分色;各用电支路应按色标要求分色(色标:L1相为黄色,L2相为绿色,L3相为红色。
N中性线为淡兰色,PE保护线为黄绿双色)。
12.2.4 现场电器。
12.2.4.1 现场电器设备安装过程中不得损坏其外壳、绝缘保护层及内部零件。
12.2.4.2 设备安装固定牢固可靠,设备的安装位置应考虑不易意外损伤。
12.2.4.3 电器设备的金属外壳应可靠接地。
12.2.5 电缆。
12.2.5.1 电缆的规格型号必须符合设计要求。
12.2.5.2 电缆敷设时应用电缆架滚动放缆,不得平放电缆盘放缆。
不得出现扭曲、挤压造成变形,不得强制弯曲。
12.2.5.3 桥架内的电缆应排列整齐,不应相互交叉,电缆转弯处、未端应加以绑扎固定,水平直线电缆每隔一定距离(10米左右)也应加以固定。
12.2.5.4 剥切电缆时,不应损伤线芯和保留的绝缘层,高压电缆附加绝缘的包绕、装配、热缩等过程应清洁,不得有杂质进入包绕绝缘层。
12.2.5.5 压接线端子时应清除芯线和端子的油污和氧化层,压膜应配合适当,压接后毛刺磨平。
12.2.5.6 电缆头固定牢固,排列整齐,标识清楚,相色一致,不必要的裸露处应缠绕绝缘带。
12.2.5.7 电缆进入爆炸、火灾、腐蚀场所时,孔洞应封堵严实。
12.2.5.8 高压电缆、屏蔽电缆的屏蔽层可靠接地。
12.2.5.9 道路照明等埋地电缆,•埋地深度不小于0.7米,有机械损伤危险及与其它管道交叉处应穿钢管保护。
