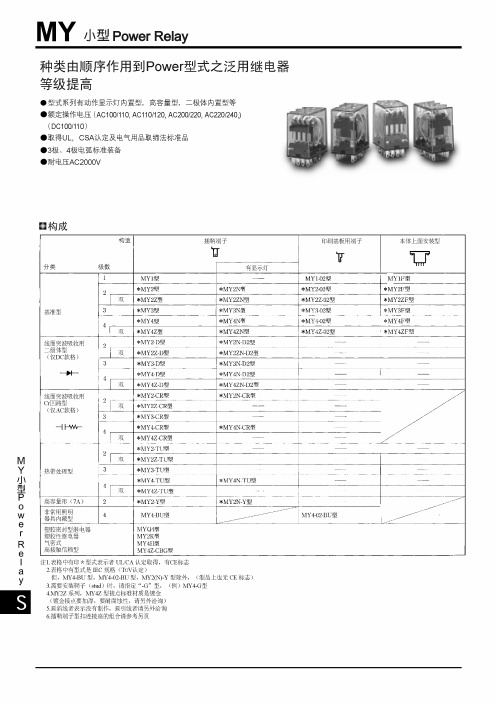

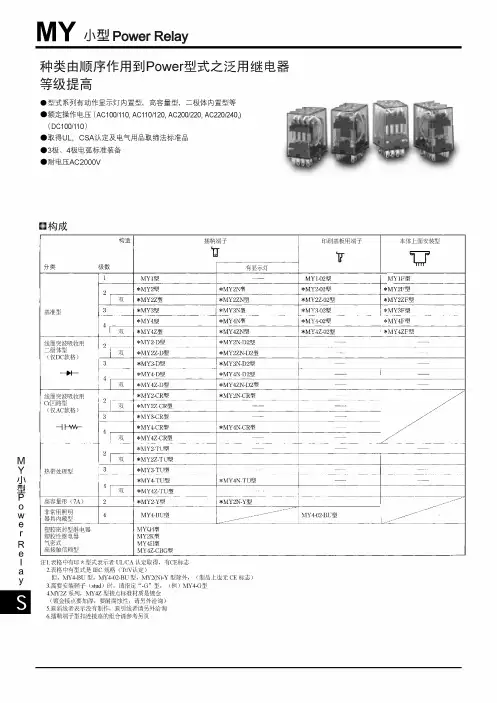

CSM_MY_DS_C_7_1微型功率继电器MY通用继电器最畅销的MY新增了回路检查用带闭锁摆杆型系列•无铅，更环保。
•取得VDE 标准（德国）认证。
•通过对AC/DC 线圈胶带颜色的改变，大大提高了AC/DC 规格的识别性。
•新增便于检查回路的带闭锁摆杆型MY(S)。
请参见“继电器共通注意事项”。
型号结构注1.表中的型号为UL/CSA 认证产品。
产品带有认证标记。
（高接触可靠型、塑料密封型、闭锁型、密闭型除外）2.表中带*的型号为新版本型号。
3.插座端子的标准型、线圈浪涌吸收用二极管型、线圈浪涌吸收用CR 回路型与PYF-E/PYFS （2极/4极）的组合符合“EC 适合宣言”。
产品带有“CE 标记”。
4.斜线部分无相应型号。
― 线部分产品的制作详情，请向经销商咨询。
关于插座端子型和插座的组合，请参见第33页上的“■选装件”中的z 连接插座、固定支架选型表。
微型功率继电器 MY2种类注1.关于订货生产规格的交货期，请向经销商咨询。
2.关于上述线圈规格以外的线圈电压型号，请向经销商咨询。
3.上述型号、规格为MY 新版本的对象产品。
4.除MY2(N)-CR 型号的上述电压规格以外，继电器高度为53mm 以下。
使用固定支架时，请参照33页进行选定。
额定规格/性能■ 额定规格z 操作线圈（标准型）注1.额定电流、线圈电阻值指的是线圈温度为+23°C 时的值。
公差为AC 额定电流+15%、−20%、DC 线圈电阻±15%。
2.AC 线圈电阻、电感的值为参考值。
（60Hz 时）3.动作特性指的是线圈温度为+23°C 时的值。
4.最大容许电压指的是环境温度为+23°C 时的值。
*1.各产品均有差异，实效值在80%以下。
为了确保正常动作，请外加额定值80%以上的电压。
（线圈温度为+23°C 时）*2.各产品均有差异，实效值在AC30%以下、DC10%以上。
为确保正常复位，请将电压降至该值以下。
欧姆龙继电器继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
欧姆龙中间继电器应用范围应用范围：电力工业、电梯行业、立体车库、汽车工业、汽车配套、饲料工业、冶铝工业型机、制冷工业、钢铁工业、燃烧控制系统、有色金属冶炼、玻璃工业、建筑机械、纺织机械、水处理等行业欧姆龙继电器---一般继电器序型号描述号欧姆龙继电器---固态继电器欧姆龙继电器---继电器底座一三七一七八四六九零二omronMY4J中间继电器omronMY4JIEC2553A150VAC5A240VAC5A28VDC5A240V-AC15A28V-DC1这个是继电器的参数(继电器是DC12V)，用在12V7A蓄电池上，一直24小时通电常开状态，能用多久？有什么办法能省电，继电器通电常开状态能用大概5-10天？（说明：此继电器不能改常关，因常关下是接9v电池供电,意思是常开就是12v蓄电池供电，继电器不工作就由9v电池供电）把我所有的财富分都给你。
50分继电器在12V7A上能用多久主要看线圈的功耗，你的继电器我不熟悉，但是一般10A以下的继电器大多是0.36W的。
也就是按12VX7A=84W。
最多可以使用84W/0.36=233小时，折合9.7天。
由于受到电瓶是否充满，质量等原因，还有电瓶放电电压下降后电流减小，使用时间变长等，实际时间不排除在5-15天都有可能。
对于要减小继电器耗电，可以使用电压更加高的继电器。
比如16V或者18V、24V等，不过吸合的时候就需要电路自举升压使得继电器吸合。
吸合之后，由12V继续维持工作。
一般继电器吸合之后，维持电压大约在1/3到1/4之间。
这样大概可以省电100%到200%。
但电路相对复杂。
也可以直接采用16V继电器，也可以相对省一点的。

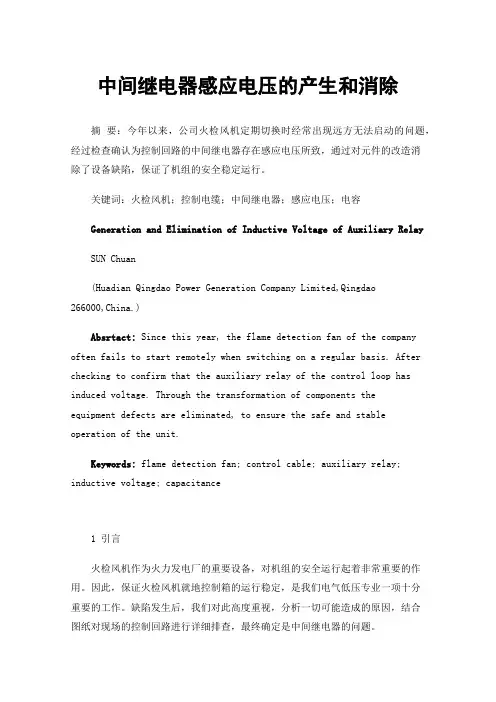

中间继电器感应电压的产生和消除摘要：今年以来，公司火检风机定期切换时经常出现远方无法启动的问题，经过检查确认为控制回路的中间继电器存在感应电压所致，通过对元件的改造消除了设备缺陷，保证了机组的安全稳定运行。
关键词：火检风机；控制电缆；中间继电器；感应电压；电容Generation and Elimination of Inductive Voltage of Auxiliary RelaySUN Chuan(Huadian Qingdao Power Generation Company Limited,Qingdao266000,China.)Absrtact: Since this year, the flame detection fan of the company often fails to start remotely when switching on a regular basis. After checking to confirm that the auxiliary relay of the control loop has induced voltage. Through the transformation of components theequipment defects are eliminated, to ensure the safe and stable operation of the unit.Keywords: flame detection fan; control cable; auxiliary relay; inductive voltage; capacitance1 引言火检风机作为火力发电厂的重要设备，对机组的安全运行起着非常重要的作用。
因此，保证火检风机就地控制箱的运行稳定，是我们电气低压专业一项十分重要的工作。
缺陷发生后，我们对此高度重视，分析一切可能造成的原因，结合图纸对现场的控制回路进行详细排查，最终确定是中间继电器的问题。

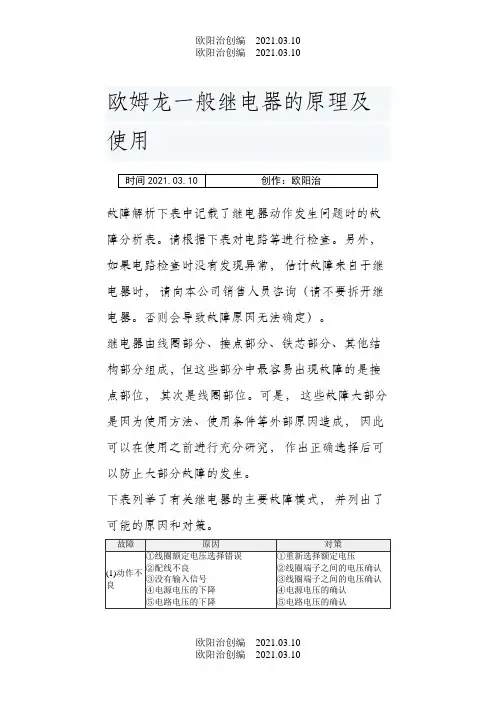

欧姆龙一般继电器的原理及故障解析下表中记载了继电器动作发生问题时的故障分析表。
请根据下表对电路等进行检查。
另外，如果电路检查时没有发现异常，估计故障来自于继电器时，请向本公司销售人员咨询（请不要拆开继电器。
否则会导致故障原因无法确定）。
继电器由线圈部分、接点部分、铁芯部分、其他结构部分组成，但这些部分中最容易出现故障的是接点部位，其次是线圈部位。
可是，这些故障大部分是因为使用方法、使用条件等外部原因造成，因此可以在使用之前进行充分研究，作出正确选择后可以防止大部分故障的发生。
下表列举了有关继电器的主要故障模式，并列出了「控制设备的正确使用方法」（NECA发行）控制用继电器篇终端继电器使用注意事项●各产品的个别注意事项，请参见各产品的「请正确使用」栏。
●安装要连接多个进行安装时，考虑继电器自身发热，应使其保持在55 ℃以下，或设置间隔等。
（G3S4型为80℃）●继电器的更换·拆卸G6B-4CB、G6B-4 □□ ND、G3S4型继电器时，如右图所示请使用工具（P6B-Y1）。
·G6B-F4B/-4B、G3DZ-F4B/- 4B，请使用终端继电器上所带的拆卸工具。
·更换继电器时，请务必在切断电源的状态下进行。
·安装继电器时，请垂直插入，以使继电器端子牢固插入插座接插件插针内。
·G6B-48BND （高可靠性型）中为提高可靠性，直接焊接到基板，因此不可更换继电器。
·不可混有异种电压规格的继电器。
●布线请注意输入侧○＋、○－的极性。
另外，G3S4-D型中在输出侧也有极性，敬请注意。
●线圈外加电压·请勿连续施加超过最大容许电压的线圈外加电压。
·在线圈输入中平行连接其他感性负载等时，当电源中含有浪涌时，请勿使用。
否则浪涌吸收用二极管会破损。
●使用·请勿使产品落下，施加异常的振动冲击或者在端子上施加蛮力。
·使用时请事先确认继电器是否有上浮。
