广联达操作规范及流程（2012版）目录1 总括 (2)2 工程设置 (3)3 钢筋构件绘制 (5)3.1 轴网 (5)3.2基础 (5)3.3柱 (5)3.4砼墙 (6)3.5梁 (7)3.6板 (8)3.7砌体墙 (9)3.8档水、压顶 (9)3.9 单构件 (9)3.10 检查 (9)4图形装饰绘制 (10)5 工程量的输出与归档 (13)6 软件中常用快捷键 (14)7 操作中常见问题解答 (16)1 总括1.1 软件使用整体流程1.2 针对不同的结构类型，应采用不同的绘制顺序，对不同结构类型，推荐的绘制流程如下：剪力墙结构：剪力墙→门窗洞→暗柱/端柱→暗梁/连梁；框架结构：柱→梁→板；框剪结构：柱→剪力墙板块→梁→板→砌体墙板块；砖混结构：砖墙→门窗洞→构造柱→圈梁。
1.3 根据结构的不同部位，推荐使用的绘制流程为：首层→地上→地下→基础。
2 工程设置2.1 工程名称栏中“计算规则”必须先根据设计图说明明确03G还是11G，因目前广联达建图后11G与03G之间不能互相切换，故第一步应准确设置。
2.2 “汇总方式”中应设置为“按外皮计算钢筋长度”，需清楚清单计算规则为按图示尺寸计算，设计图中图示了构件的几何尺寸和保护层厚度，而保护层的定义为受力主筋外皮到构件边的尺寸，故应按外皮计算钢筋长度。
2.3 工程信息栏中显示为蓝色字体的信息必须按设计图准确设置。
2.4 比重设置栏中应将直径为6的钢筋重量调整为直径6.5的钢筋重量即0.2604881kg/m。
2.5 计算设置中常需调整软件默认设置的项如下：2.6 计算设置中需注意的问题：2.6.1 钢筋根数的计算应按默认设置为“向上取整加1”而不应为“四舍五入加1”，因为必须保证不大于设计间距（设计给出的是最大间距值）。
2.6.2 梁下部纵筋及侧面通长筋应按默认设置为“遇支座连续通过”不应调整为“遇支座断开”，应遵循能通侧通的原则，钢筋在支座处搭接锚固对支座是削弱的，接头越少对结构的破坏就越小。
8B22+6B20。
、顶标高(m)：默认为当前楼层的结构顶标高。
、马凳筋在现浇板属性中定义和设置。
、跨板受力筋是指图纸上标注的板上部通长并且伸出板外的受力钢筋。
、分布钢筋在计算设置里头做。
、非单边标注含支座宽：可选择是或否。
含义为左、右标注尺寸的数值是否包含支座的尺寸。
、使用“自动生成板”的功能，可以快速按梁或墙生成最小板块。
如剪力墙的水平筋为一排钢筋直径为12，间距200，其输入格式为：(1)B12@200；
如剪力墙的水平筋为两排钢筋直径为12，间距200，其输入格式为：(2)B12@200；
当剪力墙为两排或以上，而钢筋直径又不同时，软件如何判断所输入的钢筋为哪一侧？
、定义同框架柱子
、绘制时使用“自适应布置柱”和“按墙位置绘制柱子”。
、直接输入
、平法输入
、参书图输入：积水坑、楼梯等零星构件可以用此方法输入钢筋信息并计算结果。
钢筋信息中A表示一级钢、B表示二级钢、C表示三级钢、D表示新三级钢、L表示
该页面主要对钢筋的计算规则进行修改，默认值全部按所选规则的规范设定。
注意：不推荐初学者修改计算设置中的信息，除非您很清楚修改后对钢筋计算有何影响。
定尺长度默认为10000mm一个搭接，需要根据实际进行修改。
如“8000mm”。
1#筋。
广联达操作规范及流程（2012版）目录1 总括 (2)2 工程设置 (3)3 钢筋构件绘制 (5)3.1 轴网 (5)3.2基础 (5)3.3柱 (5)3.4砼墙 (6)3.5梁 (7)3.6板 (8)3.7砌体墙 (9)3.8档水、压顶 (9)3.9 单构件 (9)3.10 检查 (9)4图形装饰绘制 (10)5 工程量的输出与归档 (13)6 软件中常用快捷键 (14)7 操作中常见问题解答 (16)1 总括1.1 软件使用整体流程1.2 针对不同的结构类型，应采用不同的绘制顺序，对不同结构类型，推荐的绘制流程如下：剪力墙结构：剪力墙→门窗洞→暗柱/端柱→暗梁/连梁；框架结构：柱→梁→板；框剪结构：柱→剪力墙板块→梁→板→砌体墙板块；砖混结构：砖墙→门窗洞→构造柱→圈梁。
1.3 根据结构的不同部位，推荐使用的绘制流程为：首层→地上→地下→基础。
2 工程设置2.1 工程名称栏中“计算规则”必须先根据设计图说明明确03G还是11G，因目前广联达建图后11G与03G之间不能互相切换，故第一步应准确设置。
2.2 “汇总方式”中应设置为“按外皮计算钢筋长度”，需清楚清单计算规则为按图示尺寸计算，设计图中图示了构件的几何尺寸和保护层厚度，而保护层的定义为受力主筋外皮到构件边的尺寸，故应按外皮计算钢筋长度。
2.3 工程信息栏中显示为蓝色字体的信息必须按设计图准确设置。
2.4 比重设置栏中应将直径为6的钢筋重量调整为直径6.5的钢筋重量即0.2604881kg/m。
2.5 计算设置中常需调整软件默认设置的项如下：2.6 计算设置中需注意的问题：2.6.1 钢筋根数的计算应按默认设置为“向上取整加1”而不应为“四舍五入加1”，因为必须保证不大于设计间距（设计给出的是最大间距值）。
2.6.2 梁下部纵筋及侧面通长筋应按默认设置为“遇支座连续通过”不应调整为“遇支座断开”，应遵循能通侧通的原则，钢筋在支座处搭接锚固对支座是削弱的，接头越少对结构的破坏就越小。

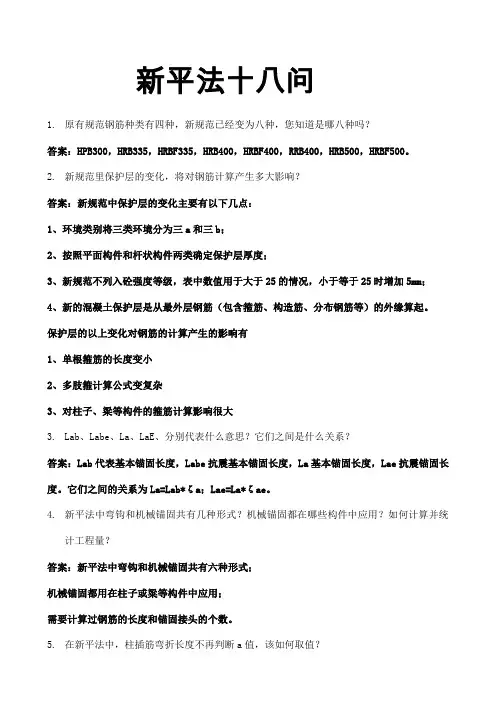

新平法十八问1.原有规范钢筋种类有四种，新规范已经变为八种，您知道是哪八种吗？答案：HPB300，HRB335，HRBF335，HRB400，HRBF400，RRB400，HRB500，HRBF500。
2.新规范里保护层的变化，将对钢筋计算产生多大影响？答案：新规范中保护层的变化主要有以下几点：1、环境类别将三类环境分为三a和三b；2、按照平面构件和杆状构件两类确定保护层厚度；3、新规范不列入砼强度等级，表中数值用于大于25的情况，小于等于25时增加5mm；4、新的混凝土保护层是从最外层钢筋（包含箍筋、构造筋、分布钢筋等）的外缘算起。
保护层的以上变化对钢筋的计算产生的影响有1、单根箍筋的长度变小2、多肢箍计算公式变复杂3、对柱子、梁等构件的箍筋计算影响很大b、Labe、La、LaE、分别代表什么意思？它们之间是什么关系？答案：Lab代表基本锚固长度，Labe抗震基本锚固长度，La基本锚固长度，Lae抗震锚固长度。
它们之间的关系为La=Lab*ζa；Lae=La*ζae。
4.新平法中弯钩和机械锚固共有几种形式？机械锚固都在哪些构件中应用？如何计算并统计工程量？答案：新平法中弯钩和机械锚固共有六种形式；机械锚固都用在柱子或粱等构件中应用；需要计算过钢筋的长度和锚固接头的个数。
5.在新平法中，柱插筋弯折长度不再判断a值，该如何取值？答案：在新平法中，柱插筋弯折长度不再判断a值，其计算分为以下两种情况：第一种情况：当基础的厚度Hj>Lae时,柱插筋弯折长度为max(6d，150)；第二种情况：当基础的厚度Hj≤Lae时，柱插筋的弯折长度为15d。
6.新平法中的嵌固部位如何来确定？对柱子纵筋及箍筋计算有何影响？答案：新平法中的嵌固部位分两方面来考虑：第一方面：无地下室的时候，嵌固部位在基础的顶面；第二方面：有地下室的时候，嵌固在地下室顶面（首层地面），基础顶面是否嵌固需要由设计者表明。
对柱子纵筋的箍筋计算的影响主要有。

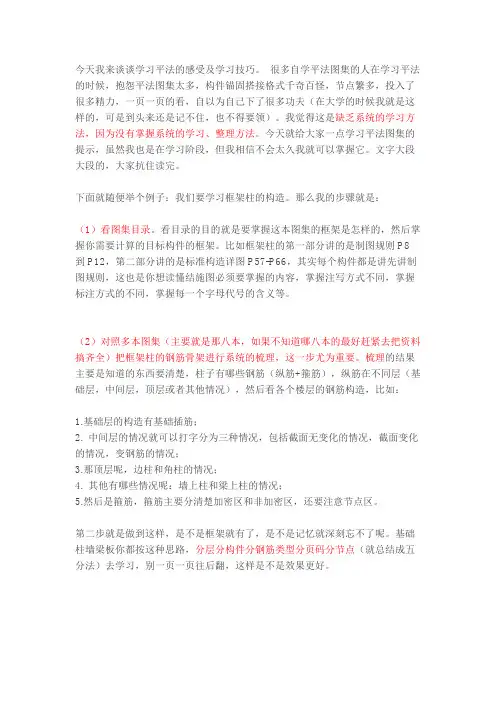

今天我来谈谈学习平法的感受及学习技巧。
很多自学平法图集的人在学习平法的时候，抱怨平法图集太多，构件锚固搭接格式千奇百怪，节点繁多，投入了很多精力，一页一页的看，自以为自己下了很多功夫（在大学的时候我就是这样的，可是到头来还是记不住，也不得要领）。
我觉得这是缺乏系统的学习方法，因为没有掌握系统的学习、整理方法。
今天就给大家一点学习平法图集的提示，虽然我也是在学习阶段，但我相信不会太久我就可以掌握它。
文字大段大段的，大家抗住读完。
下面就随便举个例子：我们要学习框架柱的构造。
那么我的步骤就是：（1）看图集目录。
看目录的目的就是要掌握这本图集的框架是怎样的，然后掌握你需要计算的目标构件的框架。
比如框架柱的第一部分讲的是制图规则P8到P12，第二部分讲的是标准构造详图P57-P66，其实每个构件都是讲先讲制图规则，这也是你想读懂结施图必须要掌握的内容，掌握注写方式不同，掌握标注方式的不同，掌握每一个字母代号的含义等。
（2）对照多本图集（主要就是那八本，如果不知道哪八本的最好赶紧去把资料搞齐全）把框架柱的钢筋骨架进行系统的梳理，这一步尤为重要。
梳理的结果主要是知道的东西要清楚，柱子有哪些钢筋（纵筋+箍筋），纵筋在不同层（基础层，中间层，顶层或者其他情况），然后看各个楼层的钢筋构造，比如：1.基础层的构造有基础插筋；2. 中间层的情况就可以打字分为三种情况，包括截面无变化的情况，截面变化的情况，变钢筋的情况；3.那顶层呢，边柱和角柱的情况；4. 其他有哪些情况呢：墙上柱和梁上柱的情况；5.然后是箍筋，箍筋主要分清楚加密区和非加密区，还要注意节点区。
第二步就是做到这样，是不是框架就有了，是不是记忆就深刻忘不了呢。
基础柱墙梁板你都按这种思路，分层分构件分钢筋类型分页码分节点（就总结成五分法）去学习，别一页一页往后翻，这样是不是效果更好。
（3）对照每一种构造情况，找到它所属的页码。
这个主要也是帮助你记忆的。
因为我希望我做了几个工程过后，我的一项基本素质就必须得建立起来。
检查图纸数量是否正确，确定数量正确开始分析图纸。
分析建筑图，以立面（1轴开始为南立面，反之为北立面；A轴开始为东立面，反之为西立面）→剖面→平面→节点的顺序，不懂的构件标记，作图时解决。
一、新建工程1、工程名称注意计算规则，一经确定，无法修改，因此要看图纸要求的图集，如图纸没有明确标明的，可以咨询有关人士。
汇总方式需要注意的是，按外皮计算长度会长，中心线计算会短（自行考虑）。
2、工程信息设防烈度手动无法输入，只能选择。
檐高的高度确定为：从室外地坪开始，到结构板的顶标高，不能包含屋面做法。
其中，超出屋面结构板部分的电梯间、亭台楼阁等不计入檐高。
阶梯式建筑物（有高低不平的屋面结构板）按高层建筑的结构板顶标高计算檐高。
（只适用于平屋面）。
抗震等级一般在结构图，假如图纸没有给定抗震等级，可以只修改设防烈度以及檐高，按软件默认的抗震等级即可。
3、比重设置A6钢筋的比重改为0.26，即A6.5的钢筋比重，因为现场用的A6的钢筋直径为6.5.4、新建楼层首层底标高需要注意，不是室外地坪标高，也不是建筑标高，结构标高需要扣除建筑地面做法厚度。
建筑地面做法厚度可以在建筑总说明中找，没有的话，去结构图中找到柱表（剪力墙结构一样）。
各楼层高度柱表中均有表示。
地下楼层点基础层，点添加楼层。
其中有一列为板厚，这个影响的是绘图过程中，新建板构件时软件默认的板厚，可不调整。
基础层的层高可以根据绘图的简易程度确定，不影响最后的工程量。
楼层默认钢筋设置，抗震等级一般不用改（筏板基础除外，因为一般甲方会把筏板基础改成非抗震的计算），主要更改砼标号以及保护层厚度，在结构总说明中会给出相关信息。
剪力墙包含墙身、柱（暗柱、端柱）。
梁（连梁、暗梁、边框梁），因此墙柱、墙梁的保护层以及砼标号同剪力墙。
另外，楼梯的保护层以及砼标号无法在这里设置，要在单构件中单独修改保护层以及锚固设置。
二、工程绘制以先地上，后地下，先主体，后二次的顺序依次绘制，计算设置最后统一修改，对量时，一般会先对没有更改过计算设置的工程量。

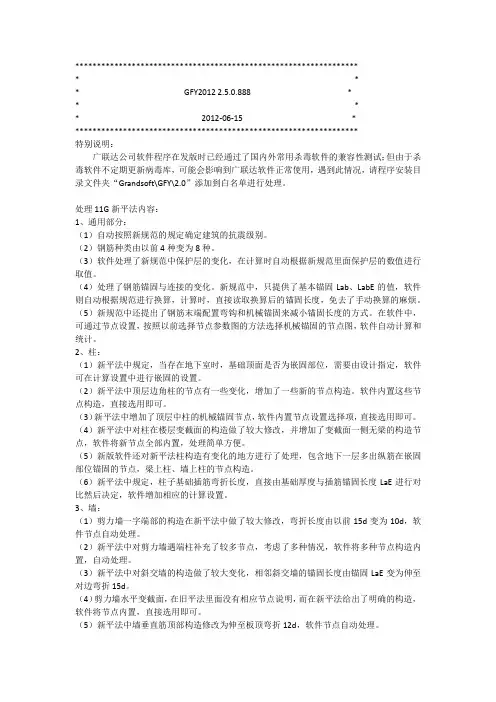

新平法规则11G101-1变更内容1.柱1.1柱箍筋表达式中增加核芯区箍筋表示方法：在括号中表示核芯区箍筋配置的类型、直径和间距；（P9页）ф10@100/250(ф12@100)芯柱就是在框架柱截面中三分之一左右的核心部位配置附加纵向钢筋及箍筋而形成的内部加强区域。
12 芯柱是框架柱中的一部分，因此，芯柱只计算钢筋工程量，不计算砼工程量，在程序矩形柱、圆形柱定义中加入芯柱定义的相关几何尺寸参数和纵向钢筋及箍筋参数，芯柱纵向钢筋、箍筋的计算方法同矩形柱外围钢筋的算法。
（缺省状态下芯柱的定义参数部分被折叠收起，用选择控制框控制其开启。
）31.2新规则规定：要在楼层标高表加注上部结构嵌固部位的标高；(p11页)在楼层定义中增加一个“嵌固部位”的设置功能，用于计算地下室柱的竖向钢筋长度和箍筋根数统计；（P58页）1) 对于非地下室的柱，“嵌固部位”=“基础顶面”位置，基础顶面的非连接区=Max (Hn/3 ,hc, 500)；2) 对于地下室内的柱，“嵌固部位”高于“基础顶面”位置，一般是在地下室顶面；基础顶面的非连接区=Max (Hn/6 ,hc, 500)；嵌固部位的非连接区=Max (Hn/3 ,hc, 500)；（程序计算柱钢筋前，需要确定嵌固位置，以判断嵌固部位的非连接区长度。
）451.3在柱计算中增加以下判断：当上、下柱截面尺寸相同，但b边或h边钢筋数量各不相同时，上、下柱除4个角筋外，b边和h边的钢筋不可能上下对应连接，这样上层柱的竖向钢筋则必须要有插筋锚入下柱内，即在根数不同的b边或h边，上柱的钢筋仍然按中间层柱钢筋长度计算，但上柱竖向钢筋应同时存在对应的插筋，目前对于这种情况程序只计算了中间层竖向钢筋，没有计算插筋，使得上柱竖向钢筋是悬空的，因为上层柱的钢筋是从距楼面一定非连接区以上开始布置的。
6插筋长度=（本层净高Hn+柱顶梁高hb）-该钢筋当前层预留长度（S11a、S21a、S11b、S21b）+ 插入下柱内的锚固长度(1.2LaE)781.4 当某层连接区的高度小于纵向钢筋分两批搭接所需的高度时，应改用机械连接或焊接；(p57页)（程序原来对这种情况是将搭接区向柱的上、下两端非连接区延伸处理，相对来说是减少了上下非连接区的范围，即有部分钢筋搭接伸到的非连接区内搭接。
