广联达钢筋软件使用过程中的注意事项

广联达钢筋算量注意事项在进行建筑设计时，钢筋算量是一个非常重要的环节。

广联达作为一家专业的建筑信息化软件供应商，其计算机钢筋算量软件的应用也非常广泛。

然而，虽然软件可以很好地辅助我们进行计算，但在实际操作中，仍然需要注意一些细节问题。

本文将从广联达钢筋算量的使用者角度，为大家介绍在进行钢筋算量时需要注意的事项。

1. 绘图规范在进行钢筋算量之前，首先需要对图纸进行绘制。

因此在绘制图纸时，需要注意一些规范要求。

1.1 规范图纸比例在进行绘图时，需要严格按照规范要求对比例进行设置。

比例的设置需要考虑到图纸的大小以及钢筋的可读性等因素。

一个合适的比例可以让整张图纸更加清晰明了，为后续的计算工作奠定基础。

1.2 定标明确绘制图纸时，应该明确图纸定标。

钢筋长度的单位应该与图纸上的标尺一致，这样才能避免后期计算出现误差。

1.3 详细绘图在进行绘图时，应该将钢筋的细节绘制得尽可能清晰明了。

一些遮挡钢筋的物体，如门、窗、挑檐等，也需要绘制，以方便后续的计算。

2. 数据输入在使用广联达钢筋算量软件进行计算时，需要输入一些数据。

因此在进行数据输入时，需要注意一些问题。

2.1 钢筋种类的区分在进行钢筋计算时，不同种类的钢筋有着不同的计算公式和参数。

因此在输入数据时，应该区分各种钢筋的类型。

2.2 精确输入长度和数量数据在进行数据输入时，需要细心仔细地进行输入。

钢筋长度和数量的输入需要精确无误，特别是在对于相邻的两个钢筋时，要注意它们之间的距离和数量的差异。

2.3 更改无误在进行数据输入时，注意要仔细检查输入是否正确。

如果发现输入错误，一定要及时更改并进行验证。

3. 计算过程广联达钢筋算量软件可以帮助我们高效、准确地完成计算过程。

但在进行计算时，还是需要注意一些问题。

3.1 熟悉相关公式在使用广联达钢筋算量软件进行计算时，需要熟知各种钢筋的计算公式，否则在进行数据输入和计算时就会出现错误。

3.2 核对算量结果在完成钢筋算量之后，应该仔细核对算量结果。

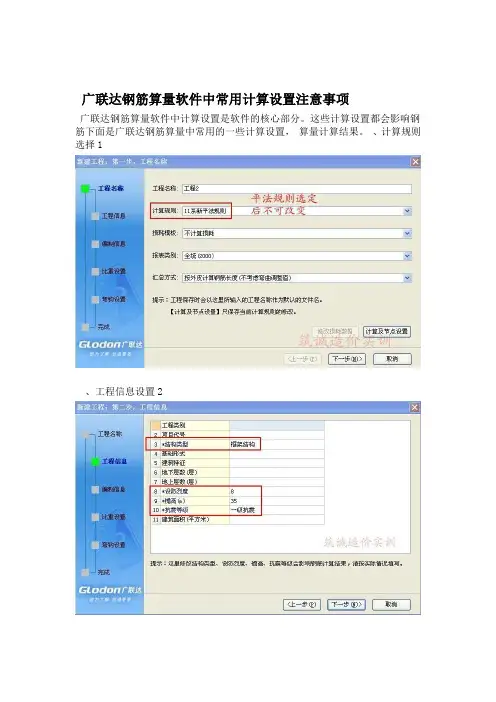

广联达钢筋算量软件中常用计算设置注意事项
广联达钢筋算量软件中计算设置是软件的核心部分。

这些计算设置都会影响钢筋下面是广联达钢筋算量中常用的一些计算设置，算量计算结果。

、计算规则选择1
、工程信息设置2
专业文档供参考，如有帮助请下载。

．
3、钢筋比重设置
专业文档供参考，如有帮助请下载。

． 4、柱、墙柱设置
5、剪力墙设置
专业文档供参考，如有帮助请下
载。

．
6、框架梁及非框架梁设置专业文档供参考，如有帮助请下载。

．
专业文档供参考，如有帮助请下载。

．
7、板设置专业文档供参考，如有帮助请下载。

．
8、基础部分设置
专业文档供参考，如有帮助请下载。

．
9、节点设置专业文档供参考，如有帮助请下载。

．
10、搭接设置专业文档供参考，如有帮助请下载。

．
11、楼层设置
专业文档供参考，如有帮助请下载。

．
1、以上设置均影响钢筋算量注：、以上标注部分为常用设置，按图纸设计要求或图集规范进行设置2 3、以上内容仅供参考，请灵活运用、举一反三。

专业文档供参考，如有帮助请下载。

．。

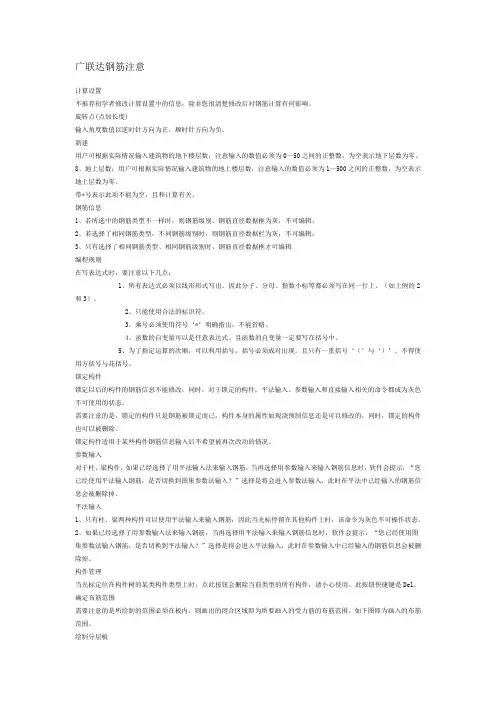

广联达钢筋注意计算设置不推荐初学者修改计算设置中的信息，除非您很清楚修改后对钢筋计算有何影响。

旋转点(点加长度)输入角度数值以逆时针方向为正，顺时针方向为负。

新建用户可根据实际情况输入建筑物的地下楼层数，注意输入的数值必须为0～50之间的正整数，为空表示地下层数为零。

8、地上层数：用户可根据实际情况输入建筑物的地上楼层数，注意输入的数值必须为1～500之间的正整数，为空表示地上层数为零。

带*号表示此项不能为空，且和计算有关。

钢筋信息1、若所选中的钢筋类型不一样时，则钢筋级别、钢筋直径数据框为灰，不可编辑；2、若选择了相同钢筋类型，不同钢筋级别时，则钢筋直径数据栏为灰，不可编辑；3、只有选择了相同钢筋类型、相同钢筋级别时，钢筋直径数据框才可编辑编程规则在写表达式时，要注意以下几点：1、所有表达式必须以线形形式写出。

因此分子、分母、指数小标等都必须写在同一行上。

（如上例的2和3）。

2、只能使用合法的标识符。

3、乘号必须使用符号‘*’明确指出，不能省略。

4、函数的自变量可以是任意表达式。

且函数的自变量一定要写在括号中。

5、为了指定运算的次顺，可以利用括号。

括号必须成对出现。

且只有一重括号‘（’与‘）’。

不得使用方括号与花括号。

锁定构件锁定以后的构件的钢筋信息不能修改，同时，对于锁定的构件，平法输入、参数输入和直接输入相关的命令都成为灰色不可使用的状态。

需要注意的是，锁定的构件只是钢筋被锁定而已，构件本身的属性如现浇预制信息还是可以修改的，同时，锁定的构件也可以被删除。

锁定构件适用于某些构件钢筋信息输入后不希望被再次改动的情况。

参数输入对于柱、梁构件，如果已经选择了用平法输入法来输入钢筋，当再选择用参数输入来输入钢筋信息时，软件会提示：“您已经使用平法输入钢筋，是否切换到图集参数法输入？”选择是将会进入参数法输入，此时在平法中已经输入的钢筋信息会被删除掉。

平法输入1、只有柱、梁两种构件可以使用平法输入来输入钢筋，因此当光标停留在其他构件上时，该命令为灰色不可操作状态。

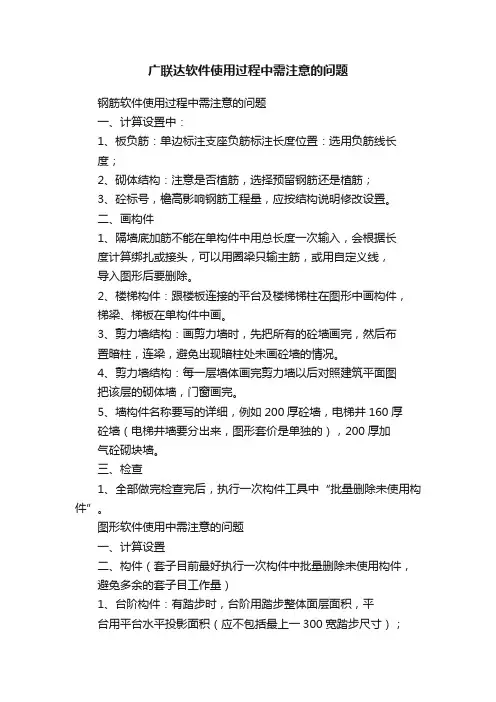

广联达软件使用过程中需注意的问题钢筋软件使用过程中需注意的问题一、计算设置中：1、板负筋：单边标注支座负筋标注长度位置：选用负筋线长度；2、砌体结构：注意是否植筋，选择预留钢筋还是植筋；3、砼标号，檐高影响钢筋工程量，应按结构说明修改设置。

二、画构件1、隔墙底加筋不能在单构件中用总长度一次输入，会根据长度计算绑扎或接头，可以用圈梁只输主筋，或用自定义线，导入图形后要删除。

2、楼梯构件：跟楼板连接的平台及楼梯梯柱在图形中画构件，梯梁、梯板在单构件中画。

3、剪力墙结构：画剪力墙时，先把所有的砼墙画完，然后布置暗柱，连梁，避免出现暗柱处未画砼墙的情况。

4、剪力墙结构：每一层墙体画完剪力墙以后对照建筑平面图把该层的砌体墙，门窗画完。

5、墙构件名称要写的详细，例如200厚砼墙，电梯井160厚砼墙（电梯井墙要分出来，图形套价是单独的），200厚加气砼砌块墙。

三、检查1、全部做完检查完后，执行一次构件工具中“批量删除未使用构件”。

图形软件使用中需注意的问题一、计算设置二、构件（套子目前最好执行一次构件中批量删除未使用构件，避免多余的套子目工作量）1、台阶构件：有踏步时，台阶用踏步整体面层面积，平台用平台水平投影面积（应不包括最上一300宽踏步尺寸）；无踏步时，用平台整体水平投影面积。

2、外墙装修和保温构件，注意计算是否包括外立面从室外标高到正负零的数量。

3、砌体墙从钢筋软件导进来以后要修改墙体材质，导进来默认都是粘土砖，按设计修改。

4、电梯门洞如果用虚墙封闭，算墙面装修会少算门洞上连梁的装饰工程量。

电梯墙封闭用墙洞画电梯门。

5、厨卫间地面防水量计算，建地面构件时属性里是否计算防水改为是，计算设置-楼地面-楼地面立面防水的最低高度值默认500，如果上翻高度小于500就用水平防水面积代码，如果上翻高度大于500就要用水平防水面积+立面防水面积(大于最低立面防水高度)工程量代码。

6、楼梯间装修做法：楼梯底面层乳胶漆等和楼梯踏步面层子目套在楼梯构件中，楼梯间用两个房间构件算墙面和天棚装修：楼梯间与楼面连平台建“楼梯间平台”房间构件，依附构件有地面、墙面、天棚；楼梯间踏步和休息平台用“楼梯间“房间构件。

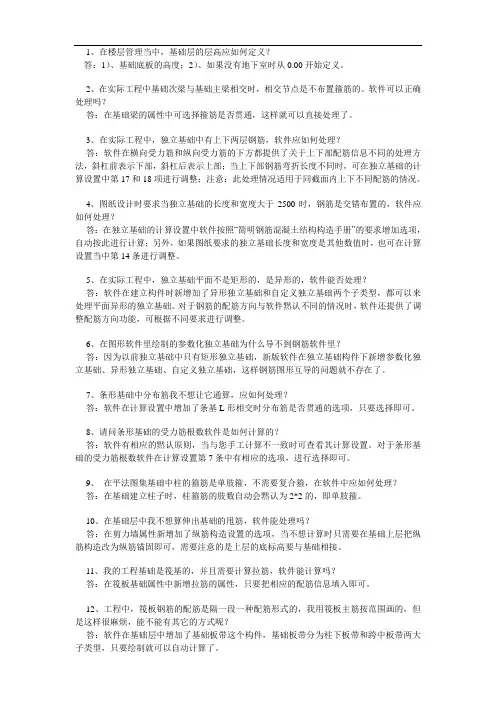

1、在楼层管理当中，基础层的层高应如何定义？答：1）、基础底板的高度；2）、如果没有地下室时从0.00开始定义。

2、在实际工程中基础次梁与基础主梁相交时，相交节点是不布置箍筋的。

软件可以正确处理吗？答：在基础梁的属性中可选择箍筋是否贯通，这样就可以直接处理了。

3、在实际工程中，独立基础中有上下两层钢筋，软件应如何处理？答：软件在横向受力筋和纵向受力筋的下方都提供了关于上下部配筋信息不同的处理方法，斜杠前表示下部，斜杠后表示上部；当上下部钢筋弯折长度不同时，可在独立基础的计算设置中第17和18项进行调整；注意：此处理情况适用于同截面内上下不同配筋的情况。

4、图纸设计时要求当独立基础的长度和宽度大于2500时，钢筋是交错布置的，软件应如何处理？答：在独立基础的计算设置中软件按照“简明钢筋混凝土结构构造手册”的要求增加选项，自动按此进行计算；另外，如果图纸要求的独立基础长度和宽度是其他数值时，也可在计算设置当中第14条进行调整。

5、在实际工程中，独立基础平面不是矩形的，是异形的，软件能否处理？答：软件在建立构件时新增加了异形独立基础和自定义独立基础两个子类型，都可以来处理平面异形的独立基础。

对于钢筋的配筋方向与软件黙认不同的情况时，软件还提供了调整配筋方向功能，可根据不同要求进行调整。

6、在图形软件里绘制的参数化独立基础为什么导不到钢筋软件里？答：因为以前独立基础中只有矩形独立基础，新版软件在独立基础构件下新增参数化独立基础、异形独立基础、自定义独立基础，这样钢筋图形互导的问题就不存在了。

7、条形基础中分布筋我不想让它通算，应如何处理？答：软件在计算设置中增加了条基L形相交时分布筋是否贯通的选项，只要选择即可。

8、请问条形基础的受力筋根数软件是如何计算的？答：软件有相应的黙认原则，当与您手工计算不一致时可查看其计算设置。

对于条形基础的受力筋根数软件在计算设置第7条中有相应的选项，进行选择即可。

9、在平法图集基础中柱的箍筋是单肢箍，不需要复合箍，在软件中应如何处理？答：在基础建立柱子时，柱箍筋的肢数自动会黙认为2*2的，即单肢箍。

8B22+6B20。

、顶标高(m)：默认为当前楼层的结构顶标高。

、马凳筋在现浇板属性中定义和设置。

、跨板受力筋是指图纸上标注的板上部通长并且伸出板外的受力钢筋。

、分布钢筋在计算设置里头做。

、非单边标注含支座宽：可选择是或否。

含义为左、右标注尺寸的数值是否包含支座的尺寸。

、使用“自动生成板”的功能，可以快速按梁或墙生成最小板块。

如剪力墙的水平筋为一排钢筋直径为12，间距200，其输入格式为：(1)B12@200；
如剪力墙的水平筋为两排钢筋直径为12，间距200，其输入格式为：(2)B12@200；
当剪力墙为两排或以上，而钢筋直径又不同时，软件如何判断所输入的钢筋为哪一侧？
、定义同框架柱子
、绘制时使用“自适应布置柱”和“按墙位置绘制柱子”。

、直接输入
、平法输入
、参书图输入：积水坑、楼梯等零星构件可以用此方法输入钢筋信息并计算结果。

钢筋信息中A表示一级钢、B表示二级钢、C表示三级钢、D表示新三级钢、L表示
该页面主要对钢筋的计算规则进行修改，默认值全部按所选规则的规范设定。

注意：不推荐初学者修改计算设置中的信息，除非您很清楚修改后对钢筋计算有何影响。

定尺长度默认为10000mm一个搭接，需要根据实际进行修改。

如“8000mm”。

1#筋。

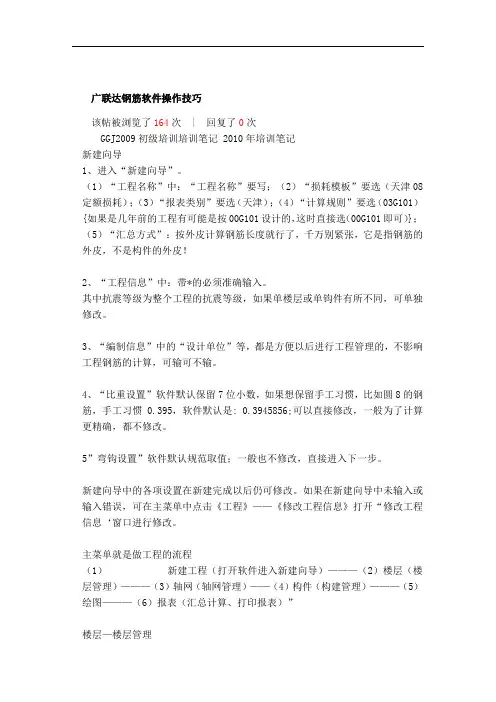

广联达钢筋软件操作技巧该帖被浏览了164次 | 回复了0次GGJ2009初级培训培训笔记 2010年培训笔记新建向导1、进入“新建向导”。

（1）“工程名称”中：“工程名称”要写；（2）“损耗模板”要选（天津08定额损耗）；（3）“报表类别”要选（天津）；（4）“计算规则”要选（03G101）{如果是几年前的工程有可能是按00G101设计的，这时直接选（00G101即可）}；（5）“汇总方式”：按外皮计算钢筋长度就行了，千万别紧张，它是指钢筋的外皮，不是构件的外皮！2、“工程信息”中：带*的必须准确输入。

其中抗震等级为整个工程的抗震等级，如果单楼层或单钩件有所不同，可单独修改。

3、“编制信息”中的“设计单位”等，都是方便以后进行工程管理的，不影响工程钢筋的计算，可输可不输。

4、“比重设置”软件默认保留7位小数，如果想保留手工习惯，比如圆8的钢筋，手工习惯0.395，软件默认是: 0.3945856;可以直接修改，一般为了计算更精确，都不修改。

5”弯钩设置”软件默认规范取值；一般也不修改，直接进入下一步。

新建向导中的各项设置在新建完成以后仍可修改。

如果在新建向导中未输入或输入错误，可在主菜单中点击《工程》——《修改工程信息》打开“修改工程信息‘窗口进行修改。

主菜单就是做工程的流程（1）新建工程（打开软件进入新建向导）———（2）楼层（楼层管理）———（3）轴网（轴网管理）——（4）构件（构建管理）———（5）绘图———（6）报表（汇总计算、打印报表）”楼层—楼层管理1、结构设计说明中各层各构件抗震等级、砼标号、保护层厚度都不一样，别着急！楼层管理来帮你！答：各层分别调整抗震等级、砼标号、保护层厚度，别忘了“复制到其它楼层”这个小小的好功能哦2、但是我还有一个问题！基础层高是多少？要是有地下室怎么办？这个问题很随意，不如咱们统一定位：垫层顶到首层地面的高度;如果有地下室那就是：垫层顶到地下室地面的高度。

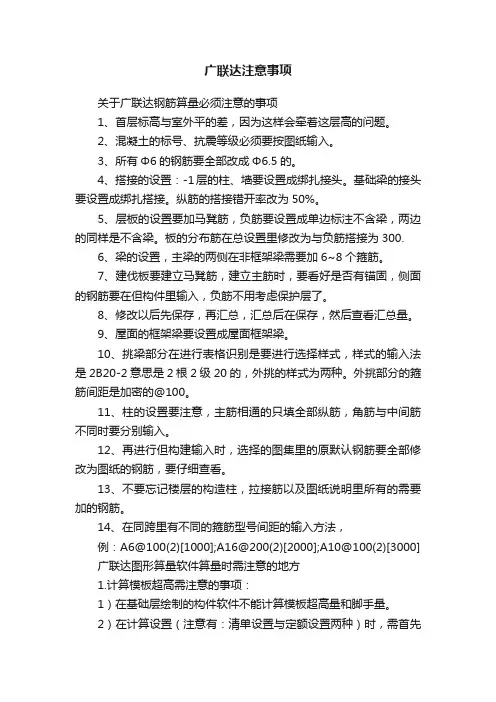

广联达注意事项关于广联达钢筋算量必须注意的事项1、首层标高与室外平的差，因为这样会牵着这层高的问题。

2、混凝土的标号、抗震等级必须要按图纸输入。

3、所有Φ6的钢筋要全部改成Φ6.5的。

4、搭接的设置：-1层的柱、墙要设置成绑扎接头。

基础梁的接头要设置成绑扎搭接。

纵筋的搭接错开率改为50%。

5、层板的设置要加马凳筋，负筋要设置成单边标注不含梁，两边的同样是不含梁。

板的分布筋在总设置里修改为与负筋搭接为300.6、梁的设置，主梁的两侧在非框架梁需要加6~8个箍筋。

7、建伐板要建立马凳筋，建立主筋时，要看好是否有锚固，侧面的钢筋要在但构件里输入，负筋不用考虑保护层了。

8、修改以后先保存，再汇总，汇总后在保存，然后查看汇总量。

9、屋面的框架梁要设置成屋面框架梁。

10、挑梁部分在进行表格识别是要进行选择样式，样式的输入法是2B20-2意思是2根2级20 的，外挑的样式为两种。

外挑部分的箍筋间距是加密的@100。

11、柱的设置要注意，主筋相通的只填全部纵筋，角筋与中间筋不同时要分别输入。

12、再进行但构建输入时，选择的图集里的原默认钢筋要全部修改为图纸的钢筋，要仔细查看。

13、不要忘记楼层的构造柱，拉接筋以及图纸说明里所有的需要加的钢筋。

14、在同跨里有不同的箍筋型号间距的输入方法，例：A6@100(2)[1000];A16@200(2)[2000];A10@100(2)[3000] 广联达图形算量软件算量时需注意的地方1.计算模板超高需注意的事项：1）在基础层绘制的构件软件不能计算模板超高量和脚手量。

2）在计算设置（注意有：清单设置与定额设置两种）时，需首先将柱、墙、梁、板的超高分段计算方法设置成“2 不分段，计算总量×超高数量”，并且在套定额时不要忘记套计取模板超高费的子目。

2.墙面装修的计算设置：“外墙面装修抹灰计算方法”应改为“0 有地下室有墙裙，从墙裙顶开始计算（无墙裙从楼层底标高）。

无地下室有墙裙，从墙裙顶开始计算（无墙裙从室外地坪算起）”“外墙面装修块料计算方法”应改为“0 有地下室有墙裙，从墙裙顶开始计算（无墙裙从楼层底标高）。

广联达钢筋算量注意事项
1.细心观察图纸：在进行广联达钢筋算量之前，必须细心观察施工图纸，确保对图纸上的每一处细节都有准确的了解。

要注意观察构件的尺寸、形状、布置方式等，以确保算量的准确性。

2.正确认识算量标准：钢筋算量参照的是国家和行业的规范标准，要
按照规范的要求进行算量，避免出现算漏或算错的情况。

在算量时要对照
规范中的相应条款进行核对。

3.综合考虑工程特点：广联达钢筋算量需要综合考虑工程的具体特点，如结构形式、荷载特点、工艺要求等。

要根据工程特点选择适当的钢筋直径、间距和钢筋种类，并合理设置加劲筋、箍筋等细节。

4.注意钢筋的浪费：在进行广联达钢筋算量时，要注意合理使用钢筋，避免浪费。

要在满足结构强度和刚度要求的基础上，尽量减少钢筋的使用量，从而降低工程成本。

5.拓宽计算思路：广联达钢筋算量不仅仅是简单的计算数值，还需要
思考施工过程中的实际情况，考虑到钢筋的连接、交叉、弯曲等细节情况。

在计算时要充分考虑及时施工的可行性，并选择合适的接头方式和施工工艺。

8.进行算量辅助软件使用：广联达钢筋算量可以借助计算软件进行辅助。

在使用软件时要熟悉软件的操作方法，确保使用过程中的准确性，并
将软件算量结果与手工计算结果进行核对。

总之，广联达钢筋算量是一个细致且复杂的工作，需要耐心、细心和
严谨的态度进行。

只有全面考虑各个方面的因素，并遵循相关的技术规范
和要求，才能保证算量结果的准确性和施工的顺利进行。

使用广联达钢筋计算是的小窍门广联达软件使用小经验钢筋计算时的一点小常识：1、在钢筋软件中，用（ A ）表示一级钢，用（ B ）表示二级钢，用（ C）表示三级钢，用（ D）表示新三级钢，用（ L ）表示冷轧带肋钢筋，用（ N ）表示冷轧扭钢2、工程的抗震等级是由（设防烈度）、（结构类型）、（檐高）决定的。

3、抗震等级对钢筋计算的（锚固）、（搭接）、（加密区范围）三方面有影响。

4、钢筋10.0里计算设置中可对（计算设置）、（节点设置）、箍筋设置、搭接设置、箍筋公式五方面按实际工程需要进行调整5、工程中，梁的支座是（柱），板的支座是（梁），柱是以（基础）为支座。

（一）绘图前的三项准备工作： 1、分图纸：把图纸分为：总说明、基础、框架柱、墙和暗柱配筋、连梁配筋、梁配筋、板配筋、结构平面图、零星（楼梯节点等）九大部分，对构件来说，这9部分是独立的。

2、分析绘图先后顺序：首先根据总说明建立工程，把基础放在第一种构件绘图，而后是裙房部分框架柱，可以使用柱表功能。

再做墙和约束边缘构件配筋，因为墙会是梁的支座。

再下来是连梁配筋，因为连梁会是次梁的支座，所以连梁放在梁的前面。

接下来是主梁、次梁。

绘制完上述的构件后，板和板配筋就很方便了，利用点式画法或自动生成最小板，很快可以把板绘制完，再配板钢筋。

最后算楼梯等零星。

3、建立楼层关系表：在广联达软件中，层的概念很重要，掌握了层，软件就用得差不多了，把建筑里的构件分为水平构件和竖向构件，水平构件分为梁、板，竖向构件为剪力墙和柱。

尽量用层来控制竖向构件，非到万不得以不要用输标高来控制竖向构件。

我在画图之前建立一张楼层关系表，根据此表在软件中建立楼层，按总说明在此表中标上构件砼标号，在钢筋软件里很快可以把钢筋的锚固和搭接调好。

此表放在电脑前，可以在汇图时随时清楚的看到自己算在哪层，因为图纸上有些构件是按层来标示的，有些是按标高来标示的，有了这张楼层关系表，计算时很方便，不用来回推算。

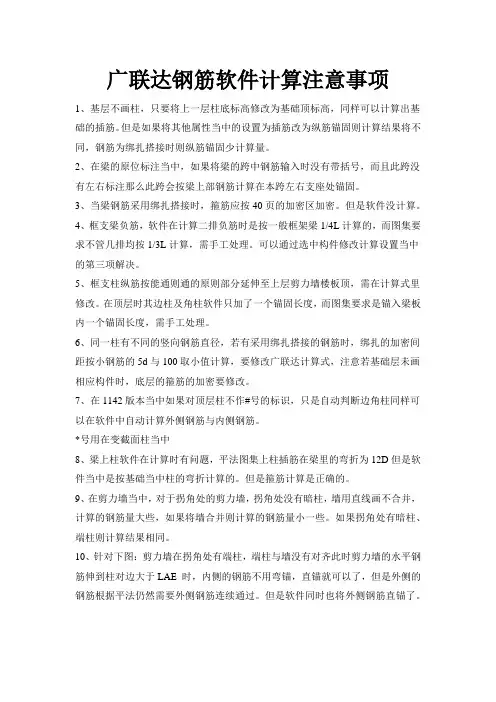

广联达钢筋软件计算注意事项1、基层不画柱，只要将上一层柱底标高修改为基础顶标高，同样可以计算出基础的插筋。

但是如果将其他属性当中的设置为插筋改为纵筋锚固则计算结果将不同，钢筋为绑扎搭接时则纵筋锚固少计算量。

2、在梁的原位标注当中，如果将梁的跨中钢筋输入时没有带括号，而且此跨没有左右标注那么此跨会按梁上部钢筋计算在本跨左右支座处锚固。

3、当梁钢筋采用绑扎搭接时，箍筋应按40页的加密区加密。

但是软件没计算。

4、框支梁负筋，软件在计算二排负筋时是按一般框架梁1/4L计算的，而图集要求不管几排均按1/3L计算，需手工处理。

可以通过选中构件修改计算设置当中的第三项解决。

5、框支柱纵筋按能通则通的原则部分延伸至上层剪力墙楼板顶，需在计算式里修改。

在顶层时其边柱及角柱软件只加了一个锚固长度，而图集要求是锚入梁板内一个锚固长度，需手工处理。

6、同一柱有不同的竖向钢筋直径，若有采用绑扎搭接的钢筋时，绑扎的加密间距按小钢筋的5d与100取小值计算，要修改广联达计算式，注意若基础层未画相应构件时，底层的箍筋的加密要修改。

7、在1142版本当中如果对顶层柱不作#号的标识，只是自动判断边角柱同样可以在软件中自动计算外侧钢筋与内侧钢筋。

*号用在变截面柱当中8、梁上柱软件在计算时有问题，平法图集上柱插筋在梁里的弯折为12D但是软件当中是按基础当中柱的弯折计算的。

但是箍筋计算是正确的。

9、在剪力墙当中，对于拐角处的剪力墙，拐角处没有暗柱，墙用直线画不合并，计算的钢筋量大些，如果将墙合并则计算的钢筋量小一些。

如果拐角处有暗柱、端柱则计算结果相同。

10、针对下图：剪力墙在拐角处有端柱，端柱与墙没有对齐此时剪力墙的水平钢筋伸到柱对边大于LAE 时，内侧的钢筋不用弯锚，直锚就可以了，但是外侧的钢筋根据平法仍然需要外侧钢筋连续通过。

但是软件同时也将外侧钢筋直锚了。

如果将同一个端柱与墙对齐则，柱就会将外侧钢筋通过去。

如下图绘制；11、对于剪力墙为丁字型的，当有暗柱、端柱时，剪力墙合并则工程量小一些，剪力墙分为几段画则工程量会大些。

工程设置每一个工程，不管什么形式，用软件计算时的第一步都是进行“工程设置”。

那么工程设置的意义安在，进行工程设置时又需要注意什么呢？下面具体分析一下：1．在工程设置中对计算结果有阻碍的是抗震品级、砼标号、爱惜层厚度、搭接形式这几个量，因此咱们在进行“整体设置”时需要注意以下几点：(1)此刻工程中往往整个结构的抗震品级不一样，如柱、墙与梁抗震品级不一样，因此咱们在新建向导时设定相应的抗震品级后，在楼层治理界面下方可关于每一层构件的抗震品级调整。

(2)砼标号、抗震品级会决定构件的锚固搭接值。

砼标号如何快速建到各个楼层，咱们能够利用“复制到其它楼层”快速调整各楼层的砼标号。

(3)爱惜层也是一样操作。

2．在搭接设置里软件内置多种连接形式，咱们能够依照工程的说明形式进行调整，能够调整“钢筋直径范围”、“连接形式”、“定尺长度”。

调整时需要注意：（1）针对工程结构说明信息调整“钢筋直径范围”、“连接形式”（2）关于“定尺长度”在工程中有的地域由于钢筋水平定尺长度产生的搭接接头，定额里已综合考虑了，不需要再另加搭接长度。

针对以上问题咱们的调整方式是把“其余钢筋定尺长度”设为软件许诺的最大值50000mm，接头形式可定为其它形式，只要水平向钢筋在50000 mm内就不计算接头数，假设要超过50000 mm它计算的接头数也是其它形式，如此也和竖向钢筋接头有区别。

计算设置修改好后可导出保留以备下次挪用。

柱此刻工程多用柱表的表示方式，在软件中构件下拉框中有对应柱表，利用柱表能够快速成立各层构件属性，减少翻图时刻，大大提高录入效率。

构件的属性建好以后，到画图状态进行绘制，咱们能够利用镜像，复制等功能快速画图，咱们已成立了一层构件，其它层相似相同的构件可用“从其它层复制构件图元”或“复制所选构件到其它楼层”的方式在各层画好图，需要注意的一点是柱到顶层以后有边角柱的区分，因此到顶层后咱们需要设置边角柱，软件针对这一情形有功能按钮能够自动判定，如以下图：注意：进行此功能按钮操作时，必需保证已有确信的范围，如梁或墙已形成封锁空间，边柱判定后需要咱们指定外侧钢筋几根锚固，在钢筋类别前面加#，如#3B22。

一、工程设置1、一般会选择11G图集，一旦选择无法更改；2、结构类型、设防烈度、檐高、抗震等级会影响钢筋计算结果，要据实填写；3、比重设置：将直径为6的钢筋比重修改为直径为的钢筋比重数值；4、弯钩设置、比重设置不需修改；5、计算设置：计算设置：、柱、墙：、框架梁、非框架梁：、板：：基础：跨版受力筋标注长度位置：支座外边线单边标注支座负筋长度位置：支座外边线板中间支座负筋标注是否含支座：是、节点设置：、柱：找一个与图纸要求最相近的设置；、剪力墙：挡土墙下部钢筋锚入：挡土墙上部钢筋锚入：（需要选中此道墙在属性编辑器中进行节点设置）✍剪力墙拉筋设置：、框架梁、非框架梁、板、空心楼盖一般无特殊要求的设置更改；、基础：✍筏板遇基础后钢筋断开：基础封边钢筋计及基础外伸钢筋设置：基础外伸，当上、下部钢筋型号不同时，一般用两块相邻筏板定义；、搭接设置：广联达中的柱包含框架柱及暗柱，因此如果暗柱与框架柱的搭接设置不同，需要在暗柱的属性编辑器中修改成相应要求的搭接设置；二、构件计算1、柱：、使用柱大样识别柱后，只有柱截面、没有钢筋时，可在截面编辑器——配筋中进行编辑，“布边筋”“布角筋”“特殊布筋”“对齐钢筋”“画箍筋”等。

、带柱芯的柱在使用柱识别后，带有柱芯的柱与图中标注不符时，应在属性中将柱芯钢筋删除，在柱属性编辑器——芯柱中输入各个钢筋；、剪力墙上非阴影区配筋构造可以采用在绘制完墙体，用暗柱构件布置； 图纸中如果没有具体的间距要求，构件纵筋规格及间距同墙体纵筋，墙体水平筋自动通过构件，与墙体水平筋垂直的纵向拉筋规格及间距同暗柱箍筋型号及间距；如果图纸中对此构件中配筋有具体要求，则按照要求进行布置；、判断边角柱绘制完梁、板构件后，利用“自动判断边角柱”功能，对边角柱进行判断；、柱与基础插筋设置：、纵筋设置选中与基础相连的柱，在属性编辑器中——计算设置——纵筋伸入基础锚固形式修改为角筋伸入基底弯折——修改为相应规格；、箍筋设置选中与基础相连的柱，在属性编辑器中——计算设置——墙/柱插筋在基础锚固区内箍筋数量——修改为相应规格注意：满足角筋伸入基础弯折的条件：✍、框架柱✍基础厚度减去保护层大于柱筋直锚✍柱钢筋输入时不要在全部纵筋中输入，截面编辑改为“否”，在角筋、侧面钢筋中输入、柱构件汇总计算后，提示错误信息：钢筋长度小于0，无钢筋量。

广联达软件使用小经验钢筋计算时的一点小常识广联达软件是一款在钢筋计算领域广泛应用的专业软件，其功能强大，操作简便，使用广泛。

在使用广联达软件进行钢筋计算时，有一些小常识和技巧可以帮助我们更好地使用该软件，提高工作效率和准确性。

下面是一些我在使用广联达软件进行钢筋计算时的一点小经验。

1.理解钢筋计算的基本原理在使用广联达软件进行钢筋计算之前，我们首先要对钢筋计算的基本原理有一定的了解。

钢筋计算主要是根据结构的受力特点和材料力学性质进行计算，以确定合理的钢筋布置和尺寸。

学习了解结构受力特点及国家的有关规范标准，对我们使用钢筋计算软件非常有帮助。

2.熟悉软件操作界面在使用广联达软件进行钢筋计算时，我们首先要熟悉软件的操作界面。

了解软件的功能模块和各个功能按钮的作用，对我们更好地使用软件非常重要。

软件界面一般分为菜单栏、工具栏、绘图区、属性栏等部分，掌握各个部分的操作方法和功能可以更方便地使用软件进行计算。

3.正确输入和选择参数在进行钢筋计算时，输入和选择参数的准确性非常重要。

广联达软件提供了一系列输入框和下拉菜单供我们输入和选择参数。

在输入参数时，我们要仔细核对每个参数的单位和数值，确保输入正确。

在选择参数时，要根据结构的实际情况和规范要求进行选择，选择合适的参数可以提高计算的准确性和可靠性。

4.注意单位的转换广联达软件默认的单位是国际单位制，而我国的规范要求一般采用国内单位制。

在进行钢筋计算时，我们要注意将规范要求的单位转换为软件默认的单位，确保计算结果的准确性。

软件提供了单位转换的功能，我们可以通过设置将参数的单位进行转换，提高计算的准确性。

5.校核计算结果在使用广联达软件进行钢筋计算后，需要对计算结果进行校核。

校核计算结果可以使用软件提供的校核功能，将软件计算的结果与手工计算的结果进行对比，确保计算结果的准确性和可靠性。

对于校核不通过的情况，我们可以对输入参数进行检查，或者进行手动调整，以达到规范要求。

广联达钢筋操作注意事项及细节钢筋在建筑行业中应用广泛，而钢筋的加工操作非常重要。

本文将介绍广联达钢筋操作注意事项及细节，希望能够对钢筋加工工作者有所帮助。

1. 确认钢筋规格和数量在操作钢筋前，需要先确认钢筋的规格和数量，以免在加工过程中出现错误或浪费材料。

可以通过查看图纸、设计图和施工图来确定钢筋规格和数量。

2. 清理钢筋表面在进行钢筋加工之前，需要先清理钢筋表面上的锈蚀和氧化物，保持表面干净。

可以使用钢丝刷或钢丝轮机械清理，也可以使用钢丝刷手动清理。

清理完成后，需要检查表面是否有明显的弯曲、裂纹等情况。

3. 确认钢筋曲线和长度在钢筋加工过程中，需要对钢筋进行弯曲或切割，因此需要确认钢筋的曲线和长度。

可以使用钢筋弯曲机进行弯曲，也可以使用钢筋切割机进行切割。

在进行操作之前，需要先对图纸和设计要求进行仔细的确认，以免出现错误。

4. 确认钢筋连接方法钢筋的连接方法有很多种，如对接焊接、搭接等。

在进行操作之前，需要先确认钢筋的连接方法和正确的焊接方式，以保证连接牢固。

5. 注意保护劳动者安全在进行钢筋加工操作时，需要注意保护劳动者的安全，防止发生意外事故。

劳动者需要戴上安全帽、手套、安全鞋等防护用品，在加工过程中需要保持专注，避免分心。

同时需要将材料和工具妥善地存放在指定的位置，防止其滑落和砸伤人员。

6. 注意钢筋保管钢筋作为建筑工程的重要材料，需要妥善保管。

在加工前、加工中和加工后，需要对钢筋进行分类存储，以免混淆或损坏。

同时也需要对钢筋进行防锈处理，以保证其质量。

7. 检查钢筋质量在进行钢筋加工操作之前，需要对钢筋进行质量检查。

可以通过外观检查、尺寸检查、重量检查等方式进行检查，保证钢筋质量符合要求。

如果发现钢筋质量有问题，需要及时与相关部门联系进行更换。

8. 注意钢筋加工顺序钢筋加工的顺序需要按照设计要求进行，错位或顺序颠倒可能会影响钢筋的质量和结构强度。

因此，需要在加工前进行仔细的计划和确认。

关于对广联达钢筋计算软件的几点建议对于钢筋长度的计算，许多造价及施工人员都有自己的一套办法，广联达钢筋算量软件，在计算方法上个人认为也有所欠缺。

本人是一名造价工作者，也是贵公司建筑软件的忠实用户，在日常工作中对钢筋的计算进行了部分总结，现在就钢筋的计算方法发表一下个人看法，希望能够给贵公司提供一些借鉴，文中如有谬误，请给予指正。

第一部分：关于箍筋长度的计算一、规范规定，图集要求在这里不再说明，广联达的教材及软件中都有详细介绍二、箍筋长度的计算方法：（一）弯曲调整值的概念：由于钢筋弯曲时，外侧伸长，内侧缩短，轴线长度不变。

弯曲处形成圆弧，而设计图中注明的量度尺寸一般是沿直线量度外包尺寸（图二）。

外包尺寸和钢筋轴线长度（下料尺寸）之间存在一个差值，两者之间的差值叫弯曲调整值，因此计算下料长度时，必须从外包尺寸中扣除度量差值，这一工作是对外包量度长度的调整。

轴线尺寸L1－量度尺寸（外包尺寸）L2=弯曲调整值δ图一图二1、90度弯钩的计算（图三）钢筋的直径为d,弯曲直径为D＝2.5d。

轴线尺寸：L1＝L AB＋L CD＋π×(D+d)×（90/360）＝L AB＋L CD＋2.749d量度尺寸：L2＝(L AB＋D/2＋d)＋（L CD＋D/2＋d）= L AB＋L CD＋4.5d调整值为：δ90＝L1－L2=2.749d－4.5d=－1.751d图三图四2、135度弯钩的计算（图四）AB段为箍筋弯钩的平直部分，一般抗震结构取值为10d，该部分暂不考虑，弯曲调整值只计算BCD段轴线尺寸：L1＝L CD＋π×(D＋d)×（135/360）＝L CD＋4.123d量度尺寸：L2＝L CD＋D/2＋d＝L CD＋2.25d调整值为：δ135＝L1－L2=4.123 d－2.25d＝1.873 d≈1.9d箍筋弯钩的平直段为10d，加调整值等于11.9d，这便是箍筋“135度弯钩增加值＝11.9d”的来历。
