如何判定电压表的测量对象(新)

中考复杂电路中电流表、电压表测量对象的判定方法（干货）
在复杂的电路中，不易判断电流表的测量对象。

这里教你一招：将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的就是这些用电器的电流。

打开今日头条，查看更多图片
判断电压表的方法：
第一步：要先看电压表是否测电源电压，
方法：从电压表一端开始沿着电路的有电流的线路朝电源划线再从电源回到此电压表的另一端，如此回形成一个回路，如果你能找到一条回路，且这个回路中只有电源和此电压表（只能有一个电压表，但如果有闭合的开关和电流表则没有问题，因为闭合的开关和电流表在电路中可当成是导线），此电压表是测电源电压的；如果你找到的电压表与电源的回路中有用电器或者电阻，则此电压表不是测电源电压，而且也不是测此回路中的用电器或电阻的。

第二步：当你确定此电压表不是测电源电压时，就要用类似的方法看看它是哪个电阻的电压。

方法：从电压表一端开始沿着电路的有电流的线路朝你想要判断的那个电阻划线再从那个电阻的另一端回到此电压表的另一端，如果
你能找到一条回路，且这个回路中只有某个（或某几个）用电器和此电压表（只能有一个电压表，但如果有闭合的开关和电流表则没有问题，因为闭合的开关和电流表在电路中可当成是导线），则此电压表是测上述的回路中的（某个或某几个）电阻的。

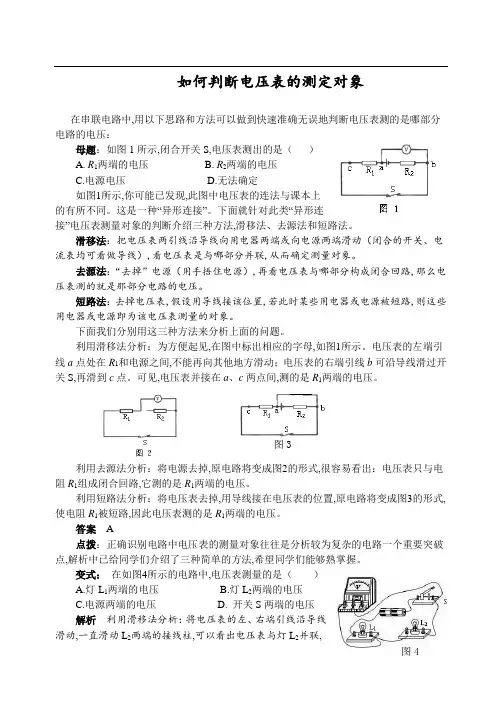

如何判断电压表的测定对象在串联电路中,用以下思路和方法可以做到快速准确无误地判断电压表测的是哪部分电路的电压：母题：如图1所示,闭合开关S,电压表测出的是（）A. R1两端的电压B. R2两端的电压C.电源电压D.无法确定如图1所示,你可能已发现,此图中电压表的连法与课本上的有所不同。

这是一种“异形连接”。

下面就针对此类“异形连接”电压表测量对象的判断介绍三种方法,滑移法、去源法和短路法。

滑移法：把电压表两引线沿导线向用电器两端或向电源两端滑动（闭合的开关、电流表均可看做导线）,看电压表是与哪部分并联,从而确定测量对象。

去源法：“去掉”电源（用手捂住电源）,再看电压表与哪部分构成闭合回路,那么电压表测的就是那部分电路的电压。

短路法：去掉电压表,假设用导线接该位置,若此时某些用电器或电源被短路,则这些用电器或电源即为该电压表测量的对象。

下面我们分别用这三种方法来分析上面的问题。

利用滑移法分析：为方便起见,在图中标出相应的字母,如图1所示。

电压表的左端引线a点处在R1和电源之间,不能再向其他地方滑动；电压表的右端引线b可沿导线滑过开关S,再滑到c点。

可见,电压表并接在a、c两点间,测的是R1两端的电压。

图3利用去源法分析：将电源去掉,原电路将变成图2的形式,很容易看出：电压表只与电阻R1组成闭合回路,它测的是R1两端的电压。

利用短路法分析：将电压表去掉,用导线接在电压表的位置,原电路将变成图3的形式,使电阻R1被短路,因此电压表测的是R1两端的电压。

答案A点拨：正确识别电路中电压表的测量对象往往是分析较为复杂的电路一个重要突破点,解析中已给同学们介绍了三种简单的方法,希望同学们能够熟掌握。

变式：在如图4所示的电路中,电压表测量的是（）A.灯L1两端的电压B.灯L2两端的电压C.电源两端的电压D. 开关S两端的电压解析利用滑移法分析：将电压表的左、右端引线沿导线滑动,一直滑动L2两端的接线柱,可以看出电压表与灯L2并联,图4因此电压表测的是灯L2两端的电压；利用去源法分析：将电源去掉,电压表只与灯L2组成闭合回路,因此电压表测的是L2两端的电压；利用短路法分析：将电压表去掉,用导线接在电压表的位置,使灯L2被短路,因此电压表测的是灯L2两端的电压。

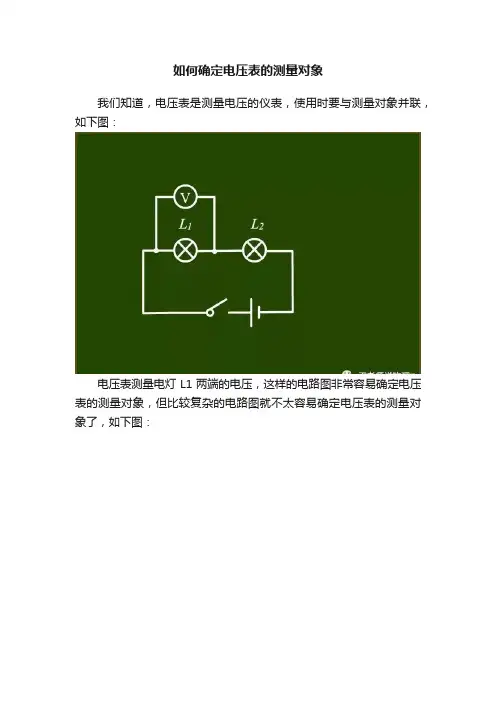

如何确定电压表的测量对象
我们知道，电压表是测量电压的仪表，使用时要与测量对象并联，如下图：
电压表测量电灯L1两端的电压，这样的电路图非常容易确定电压表的测量对象，但比较复杂的电路图就不太容易确定电压表的测量对象了，如下图：
像这样的电路，很难确定电压表与谁并联，也就很难确定电压表测量谁两端的电压。

下面，王老师介绍一种比较容易确定电压表测量对象的方法：观察电压表的两端通过导线（开关和电流表也看作是导线）与谁的两端相连，则电压表就是测谁两端的电压。

以前面第一个图为例：
我们发现电压表两端通过导线与L1两端相连，就可以确定电压表是测量L1两端的电压。

再看前面第二个图：
我们发现电压表两端通过导线与L2两端相连，就可以确定电压表是测量L2两端的电压。

再看前面第三个图：
我们发现电压表两端通过导线与L2两端相连，可以确定电压表是测量L2两端的电压。

同时我们还发现电压表两端通过导线还与L1两端相连，可以确定电压表还是测量L1两端的电压。

同时我们又发现电压表两端通过导线又与电源两端相连，可以确定电压表又是测量电源两端的电压。

这是怎么回事呢，其实这是L1和L2并联的电路，电压表既与L1并联，又与L2并联，还与电源并联。

并联电路各支路电压和电源电压都相等，一个电压表同时测量了三个相同的电压值。

看懂了吗？
我们再回顾一遍方法：观察电压表的两端通过导线（开关和电流表也看作是导线）与谁的两端相连，则电压表就是测谁两端的电压。

这种方法简单易行，同时不用考虑电路中电流的方向，非常好用。

判断电压表的测量对象的方法：
短路法：电压表去掉，假设用导线接该位置，若此时某些用电器或电源被短路，则这些用电器或电源即为该电压表测量的对象。

去源法：“去掉”电源（用手捂住电源），再看电压表与哪部分构成闭合回路，那么电压表测的就是那部分电路的电压。

滑线法：电压表两端沿着连接的导线滑动到用电器或电源两端。

（能跨过元件：开关、电流表。

不能跨过元件：电源、用电器、电压表。

）
判断电流表测量对象的方法：
1、断开电流表，因断路不能工作的用电器即测量对象。

2、断开电流表，因短路不能工作的用电器即测量对象。

如何判断电压表的测定对象在串联电路中，用以下思路和方法可以做到快速准确无误地判断电压表测的是哪部分电路的电压：母题：如图1所示，闭合开关S，电压表测出的是（）A. R1两端的电压B. R2两端的电压C.电源电压D.无法确定如图1所示，你可能已发现，此图中电压表的连法与课本上的有所不同。

这是一种“异形连接”。

下面就针对此类“异形连接”电压表测量对象的判断介绍三种方法，滑移法、去源法和短路法。

滑移法：把电压表两引线沿导线向用电器两端或向电源两端滑动（闭合的开关、电流表均可看做导线），看电压表是与哪部分并联，从而确定测量对象。

去源法：“去掉”电源（用手捂住电源），再看电压表与哪部分构成闭合回路，那么电压表测的就是那部分电路的电压。

短路法：去掉电压表，假设用导线接该位置，若此时某些用电器或电源被短路，则这些用电器或电源即为该电压表测量的对象。

下面我们分别用这三种方法来分析上面的问题。

利用滑移法分析：为方便起见，在图中标出相应的字母，如图1所示。

电压表的左端引线a点处在R1和电源之间，不能再向其他地方滑动；电压表的右端引线b可沿导线滑过开关S，再滑到c点。

可见，电压表并接在a、c两点间，测的是R1两端的电压。

利用去源法分析：将电源去掉，原电路将变成图2的形式，很容易看出：电压表只与电阻R1组成闭合回路，它测的是R1两端的电压。

利用短路法分析：将电压表去掉，用导线接在电压表的位置，原电路将变成图3的形式，使电阻R1被短路，因此电压表测的是R1两端的电压。

答案 A点拨：正确识别电路中电压表的测量对象往往是分析较为复杂的电路一个重要突破点，解析中已给同学们介绍了三种简单的方法，希望同学们能够熟掌握。

变式：在如图4所示的电路中，电压表测量的是（）A.灯L1两端的电压B.灯L2两端的电压C.电源两端的电压D. 开关S两端的电压解析利用滑移法分析：将电压表的左、右端引线沿导线滑动，一直滑动L2两端的接线柱，可以看出电压表与灯L2并联，因此电压表测的是灯L2两端的电压；利用去源法分析：将电源去掉，电压表只与灯L2组成闭合回路，因此电压表测的是图3图4L2两端的电压；利用短路法分析：将电压表去掉，用导线接在电压表的位置，使灯L2被短路，因此电压表测的是灯L2两端的电压。

物理电学之判断电压表测量对象
在电学里面，判断电压表测量谁的电压，对一部分同学来讲，往往是个难点。

判断不出来电压表测量哪个电学元件的电压，对电学计算题的求解基本上无从谈起了。

今天小编就分享一下简单的判断电压表测量对象的方法。

这几种方法里面，小编重点推荐元件开路法。

一、判断方法（认真、仔细阅读、理解）
1、“方框”法：
⑴电压表和用电器组成一个方框时，则电压表测量该用电器两端的电压；
⑵电压表只和电源组成一个方框时，则电压表测量电源两端的电压；
⑶电压表和用电器、电源一起组成一个方框时，则电压表测量该用电器和电源之外的用电器两端的电压．
2、“短路法”：把电压表看成是一段导线，根据电流的流向看把谁短路了，则电压表就是测谁两端的电压。

3、元件开路法（重点推荐）：就是先把电路图中的电源去掉，让它不能形成闭合回路，然后将电压表视为电源，看哪个用电器能和电压表形成闭合回路，那么电压表就测定该用电器两端的电压。

现在小编就以元件开路法为例，讲解一下。

如图所示电路图，判断电压表测量哪个元件的电压。

我们将图1中的电源去掉，原电路变为图3。

从图3可以看出，电压表只与L1组成闭合回路，故电压表测量的是小灯泡L1两端的电压。

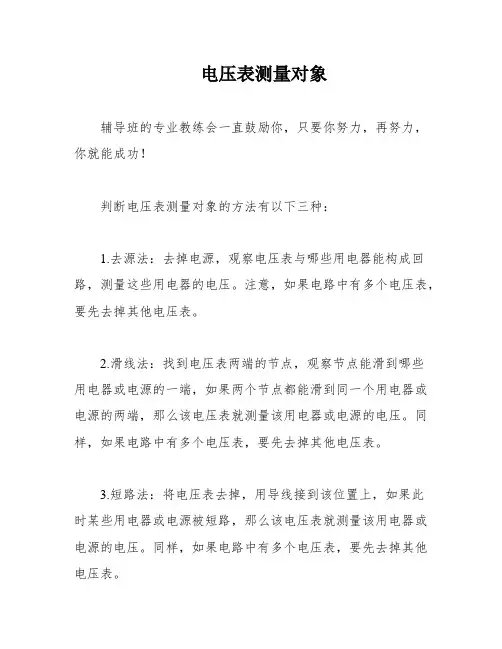

电压表测量对象
辅导班的专业教练会一直鼓励你，只要你努力，再努力，你就能成功！
判断电压表测量对象的方法有以下三种：
1.去源法：去掉电源，观察电压表与哪些用电器能构成回路，测量这些用电器的电压。

注意，如果电路中有多个电压表，要先去掉其他电压表。

2.滑线法：找到电压表两端的节点，观察节点能滑到哪些
用电器或电源的一端，如果两个节点都能滑到同一个用电器或电源的两端，那么该电压表就测量该用电器或电源的电压。

同样，如果电路中有多个电压表，要先去掉其他电压表。

3.短路法：将电压表去掉，用导线接到该位置上，如果此
时某些用电器或电源被短路，那么该电压表就测量该用电器或电源的电压。

同样，如果电路中有多个电压表，要先去掉其他电压表。

练题：
1.闭合开关S后，电压表V1测量灯泡L1的电压，电压表V2测量灯泡L2的电压。

2.闭合开关S后，电压表V1测量电源与电阻R1之间的
电压，电压表V2测量电源与电阻R2之间的电压。

3.开关S闭合后，电压表测量灯泡L1和灯泡L2的电压。

4.右图中，电压表V1测量灯泡L1和电阻R1之间的电压，电压表V2测量电阻R2和电源之间的电压。

5.电压表V1测量灯泡L1的电压，电压表V2测量灯泡
L2的电压。

6.（1）灯泡L与滑动变阻器R并联连接。

（2）电流表
A1测量通过滑动变阻器R的电流。

（3）电流表A2测量通过
灯泡L的电流。

（4）电压表测量电源与滑动变阻器R之间的电压。
