常用钻具转换接头螺纹参数对照表及加工刀片种类

API钻具接头螺纹的特点、类型、加工要求及技术参数随着牙轮钻进，空气潜孔锤钻进，气举反循环钻进等钻探工艺的推广使用。

API系列井内钻柱构件和井下工具也得到了越来越广泛的应用。

尤其是连接钻柱构件的API系列钻具接头螺纹，更是起着不可或缺的作用。

因此，熟悉和掌握API系列钻具接头螺纹的相关技术规范和设计要求，采用合理的加工参数及检测方法，是保证API系列井内钻柱构件和井下工具正常使用的重要工作之一。

本文拟在API SPEC7、GB/T9253. 1—1999、SY/T5144—2007及GB/T4749—2003等标准的基础上，并结合生产实践及使用过程中遇到的实际问题，分别就API系列钻具接头螺纹的特点、类型、规格、加工要求、检测方法、及螺纹的主要失效形式等方面进行论述，以帮助我们加深对API相关技术规范的理解和认识，正确掌握API系列钻具接头螺纹的生产加工和操作使用。

一、螺纹特点API系列钻具接头螺纹主要用于钻杆、钻铤、钻具稳定器和转换器等钻井工具及钻柱构件的连接。

目前生产和检验的主要依据标准为：API SPEC 7《旋转钻柱构件规范》（2001年11月第40版）和GB/T9253.1—1999《石油钻杆接头螺纹》。

API SPEC 7将钻具接头螺纹称为“旋转台肩连接”，这种带锥螺纹具有通过轴向位移来补偿连接部分直径误差的特点。

因此互换程度高、结合紧密、装拆容易。

其技术特点为：“英制锥管螺纹、有台肩连接、三角形螺纹”，因此在管材连接中应用极为广泛。

API系列钻具接头螺纹按螺纹形式分为四大类，分类情况见表一。

1、数字型螺纹（NC）这是以螺纹基面中径的英寸和十分之一英寸数值表示的螺纹。

所有规格螺纹均采用V-0.038R 平顶圆底三角形牙型。

牙型特点为：圆形牙底，牙底半径为0.038英寸（0.965毫米）。

数字形螺纹（NC）是API推荐优先使用的螺纹类型。

该螺纹有1：6和1：4两种锥度标准，主要应用于钻杆、钻铤、钻具稳定器等钻柱构件的连接，NC50还可应用于在钻头螺纹的连接上。

一、钻铤重量与扣型1、重量9寸 2.6吨8寸2t7寸 1.56寸 1.12、扣型9"钻铤扣型为730×731，8"钻铤扣型为630×631，7"钻铤扣型为410×411。

6 1/4"钻铤为4A10×4A11。

4 1/8"钻铤为210×211。

二、钻杆重量与扣型1、重量5寸0.85t/柱5寸半0.98-1.1 t/柱2、扣型5"钻杆扣型一致为410×411。

2 7/8"钻杆扣型一致为210×211。

三、钻杆、钻铤尺寸参数及工作参数一级钻杆参数表（SY/T5824-93）钻铤尺寸参数及工作参数（单位：mm）四、钻具上扣扭矩公称尺寸 5 1/2" 5" 3 1/2" 2 7/8" 2 7/8" 2 7/8" 2 3/8" 2 3/8" 紧扣扭矩59200 43100 20300 11500 8900 8900 4750 4750五、国内常规扣型参数综合技术参数表1 API钻杆接头的力学性能（所有规格）最小屈服强度最小拉伸强度psi N/mm2 psi N/mm 最小伸长率百分比母接头最小布氏硬度120.000 827.4 140.000 965.3 13285表2 旋转台肩式连接产品尺寸123456789101112连接号或规格螺纹牙型每英寸牙数锥度在直径上测量点螺纹中径外螺纹大端大径外螺纹圆柱根部直径1/64外螺纹小端大径外螺纹锥部长度内螺纹最小长度内螺纹锥部长度内螺纹扩锥孔大端直径数字（NC）型NC23 V-0.038R 4 2 2.35500 2.563 2.437 2.063 3 3-1/8 3-5/8 2-5/8 NC26 V-0.038R 4 2 2.66800 2.876 2.750 2.376 3 3-1/8 3-5/8 2-15/16 NC31 V-0.038R 4 2 3.18300 3.391 3.266 2.808 3-1/2 3-5/8 4-1/8 3-29/64 NC35 V-0.038R 4 2 3.35100 3.739 3.625 3.114 3-3/4 3-7/8 4-3/8 3-13/16 NC38 V-0.038R 4 2 3.80800 4.016 3.891 3.349 4 4-1/8 4-5/8 4-5/64 NC40 V-0.038R 4 2 4.07200 4.280 4.156 3.530 4-1/2 4-5/8 5-1/8 4-11/32 NC44 V-0.038R 4 2 4.41700 4.625 4.499 3.875 4-1/2 4-5/8 5-1/8 4-11/16 NC46 V-0.038R 4 2 4.62600 4.834 4.709 4.084 4-1/2 4-5/8 5-1/8 4-29/32 NC50 V-0.038R 4 2 5.04170 5.250 5.135 4.500 4-1/2 4-5/8 5-5/8 5-5/16 NC56 V-0.038R 4 2 5.61600 5.876 5.703 4.626 5 5-1/8 5-5/8 5-15/16 NC61 V-0.038R 4 2 6.17800 6.438 6.266 5.063 5-1/2 5-5/8 6-1/8 6-1/2 NC70 V-0.038R 4 2 7.05300 7.313 7.141 5.813 6 6-1/8 6-5/8 7-3/8 NC77 V-0.038R 4 2 7.74100 8.000 7.828 6.376 6-1/2 6-5/8 7-1/8 8-1/16正规（REG）型2-3/8REG V-0.040 5 3 2.36537 2.625 2.515 1.875 3 3-1/8 3-5/8 2-11/16 2-7/8REG V-0.040 5 3 2.74037 3.000 2.890 2.125 3-1/2 3-5/8 4-1/8 3-1/16 3-1/2REG V-0.040 5 3 2.23987 3.500 3.390 2.562 3-3/4 3-7/8 4-3/8 3-9/164-1/2REG V-0.040 5 3 4.36487 4.625 4.515 3.562 4-1/4 4-3/8 4-7/8 4-11/16 5-1/2REG V-0.050 4 3 5.23402 5.520 5.410 4.333 4-3/4 4-7/8 5-3/8 5-37/64 6-5/8REG V-0.050 4 2 5.75780 5.992 5.882 5.159 5 5-1/8 5-5/8 6-1/16 7-5/8REG V-0.050 4 3 6.71453 7.000 6.890 5.688 5-1/4 5-3/8 5-7/8 7-3/32 8-5/8REG V-0.050 4 3 7.66658 7.952 7.840 6.608 5-3/8 5-1/2 6 8-3/64贯眼（FH）型5-1/2FH V-0.050 4 2 5.59100 5.825 --- 4.992 5 5-1/8 5-5/8 5-29/32 6-4/5FH V-0.050 4 2 6.51960 6.753 --- 5.920 5 5-1/8 5-5/8 6-27/32注: 1.见图1,2. 除另外规定,所有尺寸为英寸。

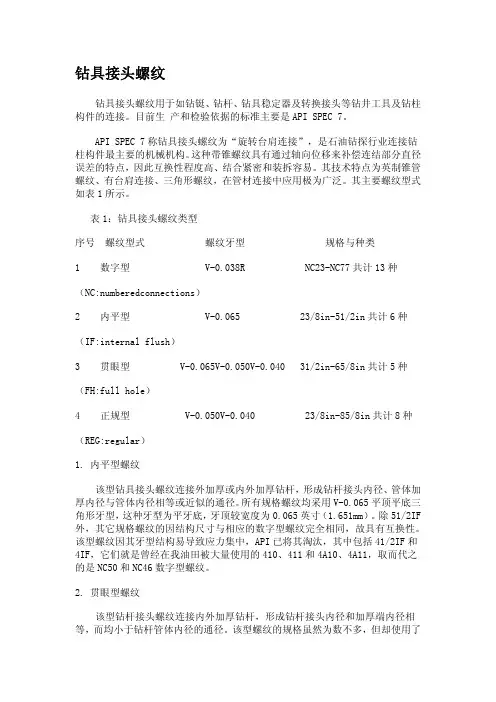

钻具接头螺纹钻具接头螺纹用于如钻铤、钻杆、钻具稳定器及转换接头等钻井工具及钻柱构件的连接。

目前生 产和检验依据的标准主要是API SPEC 7。

API SPEC 7称钻具接头螺纹为“旋转台肩连接”，是石油钻探行业连接钻柱构件最主要的机械机构。

这种带锥螺纹具有通过轴向位移来补偿连结部分直径误差的特点，因此互换性程度高、结合紧密和装拆容易。

其技术特点为英制锥管螺纹、有台肩连接、三角形螺纹，在管材连接中应用极为广泛。

其主要螺纹型式如表1所示。

表1：钻具接头螺纹类型序号 螺纹型式 螺纹牙型 规格与种类1 数字型 V-0.038R NC23-NC77共计13种（NC:numberedconnections）2 内平型 V-0.065 23/8in-51/2in共计6种（IF:internal flush）3 贯眼型 V-0.065V-0.050V-0.040 31/2in-65/8in共计5种（FH:full hole）4 正规型 V-0.050V-0.040 23/8in-85/8in共计8种（REG:regular）1. 内平型螺纹该型钻具接头螺纹连接外加厚或内外加厚钻杆，形成钻杆接头内径、管体加厚内径与管体内径相等或近似的通径。

所有规格螺纹均采用V-0.065平顶平底三角形牙型，这种牙型为平牙底，牙顶较宽度为0.065英寸（1.651mm）。

除51/2IF 外，其它规格螺纹的因结构尺寸与相应的数字型螺纹完全相同，故具有互换性。

该型螺纹因其牙型结构易导致应力集中，API已将其淘汰，其中包括41/2IF和4IF，它们就是曾经在我油田被大量使用的410、411和4A10、4A11，取而代之的是NC50和NC46数字型螺纹。

2. 贯眼型螺纹该型钻杆接头螺纹连接内外加厚钻杆，形成钻杆接头内径和加厚端内径相等，而均小于钻杆管体内径的通径。

该型螺纹的规格虽然为数不多，但却使用了V-0.065、V-0.050（牙底为圆弧，牙顶宽度为0.050英寸，1.27mm）和V-0.040（牙底为圆弧，牙顶宽度为0.040英寸，1.02mm）三种牙型，曾经被广泛用于水龙头、方钻杆、钻杆、钻铤和钻头。

钻杆及钻铤接头扣型认识钻杆接头⼀.接头分类及尺⼨API钻杆加厚端(钻杆管体与钻杆接头的连接处)加厚形式的不同从⽽粗⽛螺纹端产⽣了内平,贯眼,正规三种类型的接头( 后⼜出现了数字型)● API钻杆加厚端如下⽰:钢级内加厚(IU) 外加厚(EU) 内外加厚(IEU)━━━━┓┏━┓┏━┓D,E ──┐..┃━━━━┛..┃━━━━┛..┃└─┨──────┨───┐....┃┌─┨──────┨└──┨──┘..┃━━━━┓..┃┌──┨━━━━┛┗━┛───┘....┃━━┓..┃┗━┛━━━━┓┏━┓┏━━┓┐..┃━━━━┛..┃━━━┛....┃└─┨───┐....┃───┐....┃X, G, S ┌─┨└──┨└──┨──┘..┃┌──┨┌──┨━━━━┛───┘....┃───┘....┃━━┓..┃━━━┓....┃┗━┛┗━━┛●ＡＰＩ:1.内平接头(IF)主要⽤于EU,IEU钻杆,钻杆加厚处内径=接头内径=管体内径强度低扣型公扣⼩端公扣⼤端母扣母扣内径211(NC26 2 3/8") 60 73 210 75211(NC31 2 7/8") 71 86 210 88311(NC38 3 1/2") 85 102 310 104* 411(NC50 4 1/2") 114 133 410 135511(5 1/2") 141 163 510 164611(6 5/8") 168 610 1912.贯眼接头(FH)主要⽤于IU,IEU钻杆,钻杆加厚处内径=接头内径<管体内径扣型公扣⼩端公扣⼤端母扣母扣内径221(2 7/8") 70 220 95321(3 1/2") 78 102 320 103* 421(4A1 4 1/2" 96 122 420 124* 521(5 1/2") 127 148 520 150621(6 5/8") 150 172 620 1743.正规接头(REG)主要⽤于IU钻杆,接头内径<加厚部分内径<管体内径扣型公扣⼩端公扣⼤端母扣母扣内径231(2 3/8") 48 67 230 68231(2 7/8") 53 76 230 78331(3 1/2") 65 89 330 91*431(4 1/2") 91 118 430 119531(5 1/2") 110 140 530 142*631(6 5/8") 131 152 630 154*731(7 5/8") 145 178 730 180831(8 5/8") 168 202 830 204注:钻井液阻⼒ ,强度 3>2>1 : 接头外径 3<2<1●ＮＣ: 4.数字型接头新型⽷列,逐渐取代API标准中全部IF和除5 1/2"FH的全部FH 接头,有⼏种与旧API接头可互换,主要有NC50-2 3/8"IFNC38-3 1/2"IF ,NC40-4"FH ,NC46-4"IF, NC50-4 1/2"IF.不同⽛型型号有不同粗扣螺纹型号,其关系如下⽛型 (螺纹代号) 接头⽛数(个/25.4mm锥度V-0.038 NC23-NC50 NC56-NC77 4 1:6 V-0.04 2 3/8",2 7/8",3 1/2" 4 1/2"REG;3 1/2",4 1/2"FH.5 1:4V-0.038 V-0.04NC23-NC50NC56-NC772 3/8",2 7/8",3 1/2"4 1/2"REG;3 1/2",4 1/2"FH.451:61:4V-0.05 51/2",7 5/8",8 5/8"REG65/8"REG,51/2",65/8"FH 441:41:6V-0.065 23/8",27/8",3 1/2",4",41/2"SH,WO;27/8",31/2"5"EH;23/8",27/8",31/2"4",41/2",51/2",65/8"IF4",41/2",51/2",65/8"IF4"FH.H-90SLH-90 43.531:61: 61:9.6V-0.076 PAC OH 4 1:8数字接头螺纹尺⼨(mm)┏━━━━┯━━━━┯━━━━━┯━━━━━┯━━━━━━┓┃螺纹代号│⽛型代号│公扣根部D │公扣⼩端d │母扣外端内径┃┠────┼────┼─────┼─────┼──────┨┃ NC23 │V-0.038R│ 65 │ 52 │ 67 ┃┃ NC26 ││ 73 │ 60 │ 75 ┃┃ NC31 ││ 86 │71 │ 88 ┃┃ NC35 ││ 95 │ 79 │ 97 ┃┃ NC38 ││ 102 │ 85 │ 104 ┃┃ NC40 ││ 109 │ 90 │ 110 ┃┃ NC44 ││ 118 │ 99 │ 119┃┃NC46 ││ 123 │ 104 │ 125 ┃┃ NC50 ││ 133 │ 114 │ 135 ┃┃ NC56 ││ 149 │ 118 │ 151 ┃┃ NC61 ││ 164 │ 129 │ 165 ┃┃NC70 ││ 186 │ 148 │ 187 ┃┃ NC77 ││ 203 │ 162 │ 205 ┃┠────┼────┼─────┼─────┼──────┨┃23/8"REG│ V-0.04 │67 │ 48 │ 68 ┃┃27/8"REG││ 76 │ 53 │ 78 ┃┃31/2"REG││ 89 │ 65 │ 91 ┃┃41/2"REG││ 118 │ 91 │ 119 ┃┃51/2"REG│ V-0.05 │ 140 │ 110 │ 142 ┃┃65/8"REG││ 152 │ 131 │ 154 ┃┃75/8"REG││ 178 │ 145 │ 180 ┃┃85/8"REG││ 202 │ 168 │ 204┃┠────┼────┼─────┼─────┼──────┨┃3 1/2"FH│ V-0.04 │ 102 │ 78 │ 103 ┃┃4"FH│V-0.065 │ 109 │ 90 │ 110 ┃┃41/2"FH│ V-0.04 │ 121 │ 96 │ 124 ┃┃5 1/2"FH│ V-0.05 │ 148 │ 127 │ 150 ┃┃6 5/8"FH│ V-0.05 │ 172 │ 150 │ 174┃┠────┼────┼─────┼─────┼──────┨┃2 3/8"IF│V-0.065 │ 73 │ 60 │ 75 ┃┃2 7/8"IF││ 86 │ 71 │ 88 ┃┃3 1/2"IF││ 102│ 85 │ 104 ┃┃4"IF││ 123 │ 104 │ 104 ┃┃4 1/2"IF││ 133 │ 114 │ 135 ┃┃5 1/2"IF││ 163 │ 141 │ 164┃┗━━━━┷━━━━┷━━━━━┷━━━━━┷━━━━━━┛⼆.常⽤钻具扣型及内┏━━━━━━━━┯━━━━┯━━━━━┓┃外径尺⼨(in/mm) │内径(mm)│扣型┃┠────────┼────┼─────┨┃ 9"(229) │ 76 │ 731X730┃┃8"(203) │ 76 │ 631X630┃┃ 7"(178) │ 76 │ 411X410┃┃ 6 1/2"(164) │ 57.15│ 411X410┃┃ 6 1/4"(159) │ 71.44│ 4A1X4A0┃┃││(421X420) ┃┃ 5 3/4"(146) │ 57.15│ 421X420┃┃5"(127) │ 108.6│ 411X410┃┃ 3 1/2"(89) │ 38.1 │ 311X310┃┃ 2 7/8"(73) ││ 211X210┃┃ 2 3/8"(60) ││ 211X210┃┗━━━━━━━━┷━━━━┷━━━━━┛常⽤打捞⼯具扣型6 1/2"随钻411X410 200打捞杯4A0(上)X4A1(下)Φ200⽛轮打捞器410(4 1/2"IFΦ200强磁打捞器410(4 1/2"IFΦ200⾼效打捞杯磨鞋410(4 1/2"IF)三.钻头扣型┏━━━━━━┯━━━━━━┯━━━━━━━┯━━━━━━┓┃钻头直径│接头丝扣尺⼨│钻头直径│接头丝扣尺⼨┃┃ mm in │ in │ mm in │ in ┃┠──────┼──────┼───────┼──────┨┃95.2 3 3/4"│ 2 3/8"REG│215.9 8 1/2" │ 4 1/2"REG ┃┃98.4 3 7/8"│ (231)│222.28 3/4" │┃┃│├───────┼──────┨┃104.8 4 1/8"││241.3 9 1/2" │ 6 5/8"REG ┃┃107.9 4 1/4"││244.59 5/8" │(631)┃┠──────┼──────┤│┃┃111.1 4 3/8"│ 2 7/8"REG│250.89 7/8" │┃┃117.5 4 5/8"│ (231) │ 254.010.0" │┃┃120.6 43/4"││269.910 5/8"│┃┠──────┼──────┤│┃┃130.2 5 1/8"│ 3 1/2"REG│ 279.4 11" │┃┃142.9 5 5/8"│ (331) │295.3115/8"│┃┃149.2 5 7/8"││311.1 12 1/4"│┃┃ 152.4 6 " ││346.013 5/8"│┃┃155.6 6 1/8"││342.9131/2"│┃┃│├───────┼──────┨┃158.7 6 1/4"││374.614 3/4"│ 7 5/8"REG┃┃165.1 6 1/2"││393.715 1/2"│ (731) ┃┃171.4 6 3/4"││445.5 17 1/2"│┃┃174.6 6 7/8"││ 508.0 20" │┃┠──────┼──────┤│┃┃190.5 7 1/2"│ 4 1/2"REG│ 609.6 24"│┃┃200.0 7 7/8"│ (431) │ 660.4 26" │┃┃212.7 8 3/8"│││┃┗━━━━━━┷━━━━━━┷━━━━━━━┷━━━━━━┛四.接头术语缩语REG 正规扣 FH 贯眼扣 IF 内平扣NC 数字型 OH 开眼型 SH ⼩眼型WO 轻便型(加⼤内平)MO 修正加⼤贯眼型DSL 双流型SL-H-90 ⼩井眼术语休斯90度螺纹H-90 休斯90度螺纹 EH,XH 加⼤贯眼型PAC V-0.076螺纹IU 内加厚 EU 外加厚 IEU 内外加厚常⽤钻具转换接头螺纹参数及扣型对照表序号代号螺纹规范公螺纹母螺纹⽛/⼨锥度⼤径DS ⼩径DF 螺纹长L 镗孔QF 螺纹长L 1NC234 1：6 65.10 52.4 76.2 66.7 92.1 2 2A10 NC26（23/8＂IF ） 4 1：6 73.05 60.35 76.2 74.6 92.1 3 210 NC31（27/8＂IF ） 4 1：6 86.13 71.32 88.9 87.7 104.8 4NC354 1：6 94.97 79.09 95.2 96.8 111.15 310 NC38（31/2＂IF ） 4 1：6 102.01 85.07 101.6 103.6 117.5 6 4A20 NC40（4＂FH ） 4 1：6 108.71 89.66 114.3 110.3 130.2 7 NC44 4 1：6 117.48 98.43 114.3 119.1 130.2 8 4A10NC46（4＂IF ）4 1：6 122.78 103.73 114.3 124.6 130.2 9 410 NC50（4 1/2＂IF ） 4 1：6 133.35 114.3 114.3 134.9 130.2 10 NC56 4 1：4 149.25 117.5 127 150.8 142.9 11 NC61 4 1：4 163.53 126.6 139.7 165.1 155.6 12 NC70 4 1：4 185.75 147.65 152.4 187.3 168.3 13 NC77 4 1：4 203.20 161.85 165.1 204.8 181 14 2A30 2 3/8＂REG 5 1:4 66.68 47.63 76.2 69.3 92.1 15 230 2 7/8＂RED 5 1:4 76.20 53.98 88.9 77.8 104.8 16 330 3 1/2＂RED 5 1:4 88.90 65.08 95.2 90.5 111.1 17 430 4 1/2＂RED 5 1:4 117.48 90.48 107.9 119.1 123.8 18 530 5 1/2＂RED 4 1:4 140.21 110.06 120.6 141.7 136.5 19 630 6 5/8＂RED 4 1:6 152.20 131.04 127 154 142.9 20 730 7 5/8＂RED 4 1:4 177.80 144.48 133.3 180.2 149.2 21 830 8 5/8＂RED 4 1:4 201.98 167.84 136.5 204.4 152.4 22 320 3 1/2＂FH 5 1:4 101.45 77.62 95.2 102.8 111.1 23 420 4 1/2＂FH 5 1:4 121.72 96.32 101.6 123.8 117.5 24 520 5 1/2＂FH 4 1:6 147.96 126.79 127 150 142.9 25 620 6 5/8＂FH 4 1:6 171.53 150.36 127 173.8 142.9 265 1/2＂IF41:6162.48141.32127163.9印记槽应该有写，5‘钻杆扣411*410，6-1/4和6-1/2扣为4A1*4A0,7’扣411；8‘扣631，量量尺⼨记下来中国钻井⽹论坛* c"类型扣型母孔类型扣型母扣直径中国钻井⽹论坛6 \ R* t' b: q#17 1/2"钻头 731 180 5"钻杆410×411china-drilling.n et3 Z/ s' }& N( K2 _0 c" z' Z12 1/4"钻头 631 154 3 1/2"钻杆310×311103中国钻井⽹论坛+ [% J* t Z- b9 5/8"钻头 631 154 2 7/8"钻杆210×21186- ?" ^; z; \+ r) s# }8 1/2"钻头 431 119 特种接头410×531 142钻井⽯油装备机械设备钻井机海洋钻井钻井液完井固井" \$ F2 D) c9 ?8 p4 b6 "钻头 331 91 410×521 150: ⽯油钻井⼈技术与情感交流$ W3 @) f3 f# ?3 Y4 U9 s( o4 1/2"钻头 231 78 4A10×431钻井⽯油装备机械设备钻井机海洋钻井钻井液完井固井 n! a+ W6 Z, |# q# n' u 8" 钻铤630×631410×4317" 钻铤410×411 135 630×4316 1/4" 钻铤4A10×4A11 124 630×6314 3/4" 钻铤310×311中国钻井⽹论坛) P2 I& P: @0 O5 `! i* N1 m" R! z1 o) h定向接头公扣/⼩端公扣/⼤端长度/m165.1(61/4") 4A10×4A11 124.61 103.73 122.78 china-drilling.n et2 S; a* U) k; u$ j( e X/ O6 W 177.8(7") 410×411 134.91 114.30 133.35 203.2(8") 630×631 153.99 131.03 152.19 中国⽯油钻井⾏业第⼀门户6 l' g# {& P& d 回压凡尔165.1(6 1/4") 4A10×431 124.61 90.47 117.47 165.1(6 1/4") 410×411 134.91 114.30 133.35 中国⽯油钻井⾏业第⼀门户 o) t! m- v2 T2 {5 G* l; G 165.1(6 1/4") 410×431 134.91 90.47 117.47 165.1(61/4") 4A10×4A11 124.61 103.73 122.78 china-drilling.ne t! C, }' n! i, X' i# t 177.8(7") 4A10×531 124.61 110.06 140.21 ! T) F5 q0 \+ x& h, ~0 177.8(7") 410×531 134.91 110.06 140.21 203.2(8") 630×531 153.99 110.06 140.21 203.2(8") 630×631 153.99 131.03 152.19。

各种钻具参数⼀、四⽅钻杆1、参数规格名称5 2/4＂⽅钻杆３１/２＂⽅钻杆备注外径(DFL) 133mm 88.9mm内径（d）82.6mm 57.2mm上部反扣接头外径(Du) 196.85mm 196.85mm或146.05mm内径(d) 82.6mm 57.2mm长度(Lu) 406.40mm 406.40mm扣型 6 5/8＂Reg(630)反扣 6 5/8＂Reg(630)反扣或4 1/2＂Reg(430)下部正扣接头外径(DF) 177.8 mm 120.65 mm内径82.55mm 57.15mm长度(Ll) 508mm 508mm扣型5 1/2＂FH(521)正扣或Nc50(411) 正扣Nc38正扣或3 1/2IF正扣对⾓宽度（ＤＣ）175.41mm(12.5m)171.46mm115.09mm或112.71mm楞⾓半径（Ｒc）15.87mm(12.5m)85.72mm(16.46m)12.7mm(12.5m)56.35mm(16.46m)2、⽅钻杆允许弯曲度项⽬校直标准使⽤标准全长＜3 ＜8不⼤于15度，并且⽤标准防补芯能⾃由通过⼆、钻铤1、常⽤钻铤尺⼨和基本参数规格名称∮228mm∮203mm∮178mm∮159mm∮152mm∮146mm备注⽔眼（mm）71.4 71.4 71.4 71.4 71.4 50.8 倒⾓直径（mm）212.7 190.1 164.7 150.0 144.5 114.7 抗弯强度⽐317 3.02 2.73 2.63 2.84 2.58公称重量Kg/m 290.6 223.5 163.9 136.97 111.8 74.5 上扣扭矩N.m 92200 65100 43400 22370 28740 14640 扣型Nc61 Nc56 Nc50 Nc46 Nc44 Nc35磨损后螺纹宽度外螺纹24.0/18 20.4/15.8 15.7/15.3 15.9/13.3 13.5/13.0新/旧内螺纹23.8/17.3 19.6/15.2 14.9/14.7 15.1/12.7 12.7/12.5新/旧均匀磨损后外径200 181.6 165.1 139.7 139.7 140 偏磨限定尺⼨11.8 9.9 9.0 7.6 6.0 6.7 螺旋头数 3 3 3 3 3 3螺旋⽅向右右右右右右螺旋倒程1000 1000 1000 1000 1000 1000 螺旋深度9.5 9.5 7.9 7.1 6.4 4.8弯曲强度⽐：内螺纹危险截⾯摸数与外螺纹危险断⾯抗弯截⾯摸数之⽐。

塔里木油田常用钻具技术参数查询
（钻井队版）2013-717修改
1、钻杆技术参数
表1 钻杆工作参数
表2 钻杆强度
表3 钻杆接头尺寸和扣型
表4 常用钻杆分级规定
注：1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高3-5个百分点；
2.*表示非标，目前塔里木油田所用的4 "、41/2"、5″、51/2"钻杆均有采用非标制造。

2、铝合金钻杆
表5铝合金钻杆技术参数
3、方钻杆
表6 方钻杆规范
4、钻铤
表7 钻铤规范
注：螺旋钻铤开排减少4%，闭排=内体积+开排×96%
5、加重钻杆
表8加重钻杆规格尺寸
6、扶正器
表9 稳定器基本尺寸mm
7、紧扣扭矩
推荐紧扣扭矩
二、其他说明：
1、上表中推荐的钻具螺纹紧扣扭矩单位为KN· m;
2、如液压动力钳配备有KN·m单位的仪表，应该按照KN·m推荐数值紧扣；如液压动力钳未配备有KN·m单位的仪表，可参照Mpa单位紧扣；
3、本体尺寸7"及以下规格钻具严禁使用无任何指示仪表（扭矩、压力）的液压动力钳上卸扣，本体尺寸7"以上钻具应使用带扭矩指示的猫头紧扣；
4、严禁使用未经检验校检的液压动力钳紧扣；
3、液压动力钳扭矩KN.m与压力Mpa单位对照关系：
（1）ZQ100型液压钻杆动力钳KN.m与Mpa对照关系约为6:1；
（2）XQ140 /12YA型油管液压动力钳KN.m与Mpa对照关系为1:1。

8、钻杆扭转圈数
表11 常用钻杆扭转圈数。

一、四方钻杆二、钻铤弯曲强度比：内螺纹危险截面摸数与外螺纹危险断面抗弯截面摸数之比。

三、加重钻杆三、加重钻杆三、钻杆1、API钻杆加厚尺寸图（X、G、S）四、转换接头：1、转换接头的种类转换接头根据外形与使用分为以下三种型式A型（同径式）：一只转换接头只有一种外径尺寸，代号为JTA。

B型（异径式）：一只转换接头只有两种外径尺寸，代号为JTB。

C型（左旋式）：转换接头的连接螺纹为左旋形式，代号为JTC转换接头的种类（SY5200—93、SY/T6152—1995）注：（1）、转换接头的连接螺纹弯曲强度比应控制在3.20：20—1.90：1之间。

（2）、转换接头的钻具当其直径差大于15mm时可采用B型转换接头（水龙头转换接头和打捞转换接头除外）。

1、接头型号与标记（1）转换接头型号表示法（SY5200—93）转换接头和光坯代号出厂批次出厂年号制造厂名或标志代号例：某厂（代号R）1989年按SY5200—93标准生产的第13批C型水龙头转换接头，两端有4 1/2正规左旋外螺纹，内径上部57.2mm，下部41.99 mm，标记为：R8913（2）转换接头标记代号（SY5200—93）内螺纹代号水眼直径外螺纹代号内螺纹端螺纹代号水眼直径外螺纹端螺纹代号型式（A、B、C）种类（1、2、3、4、5、6、7）接头代号例：1989年按SY5200—93标准生产第四批B型过度转换接头，一端为NC50外螺纹，另一端为NC46内螺纹，内径50.8mm,标记为：标记槽内标记：R8904外表面标记：JT3BNC44—50.8GXNC—50.8M2、接头螺纹扣型的表示方法螺纹扣型叫法目前有三种，一种是国内各油田习惯叫法（如411/410、521/430）；第二种是美国API石油学会规定的老式叫法（如：4FH（贯眼）、4 1/2内平、4 1/2REG 正规；第三种（数字型）是美国API石油学会规定的新叫法（如：NC50、N46、NC38）。
