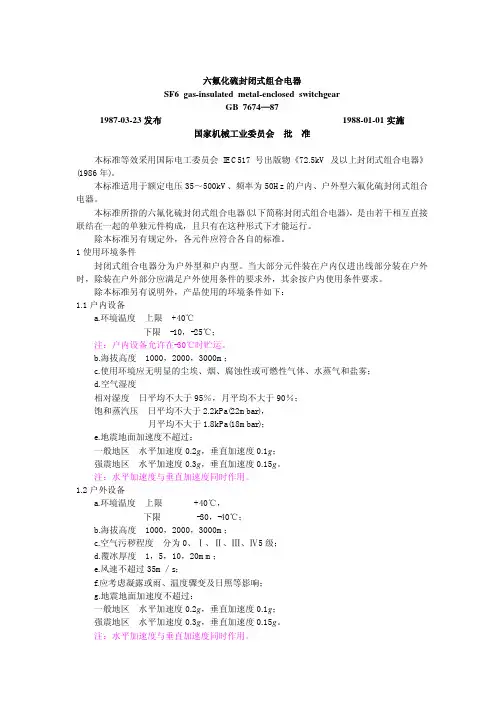

中华人民共和国标准高压开关设备通用技术条件G.11022-88本标准参照采用国际电工委员会(IEC)出版物694《高压开关设备和控制设备标准的共用条款》(1980年版)。
.主题内容与适用范围本标准规定了高压开关设备的使用条件、额定值、设计与结构、型式试验和出厂试验等方面的通用要求。
本标准适用于额定电压为3kV及以上, 工作频率为50Hz的三相电力系统中的交流高压开关设备。
超出本标准的要求, 应在相应标准中补充。
.引用标准G.2900.1.电工名词术.高电压试验技术和绝缘配合G.2900.2.电工术.高压开关设备G.5465..电气设备用图形符号G.19.包装储运图示标志G.420.控制电气设备的操作件标准运动方向G.15.额定电压G.76.电气设.额定电流G.198.电气设.额定频率G.558.高压电力设备外绝缘的污秽分级G.4797..电工电子产品自然环境条件, 海拔和气压、水深和水压G.311..高压输变电设备的绝缘配合G.311.2～311..高电压试验技术G.4585..交流系统用高压绝缘子人工污秽试验方.固体层法G.735.局部放电测量G.1160.高压电器设备无线电干据测试方法G.76.交流高压电器在长期工作时的发热G.270.交流高压电器动、热稳定试验方法G.330.高压开关设备在常温下的机械试验G.99.低压电器基本试验方法G.527.变压器、高压电器及套管的接线端子.正常使用件条如产品使用条件超出以下规定, 由用户与制造厂协商确定。
3..户内高压开关设备a.周围空气温度上.+40℃；下.一般地区-10℃, 高寒地区-25℃。
b.海拔海拔分为1000, 2000, 3000m。
c.湿度推荐采用下列数据；相对湿度: 日平均值不大于95%, 月平均值不大于90%；饱和蒸汽压: 日平均值不大于2.2×10-3MPa, 月平均值不大于1.8×10-3MPa。
在高湿度期内温度急降时, 可能凝露。
中华人民共和国国家标准高电压试验技术和绝缘配合GB2900.19-82Electro technical terminology High voltage test technique and insulationco-ordination本标准主要供从事电工和高电压试验专业工作有关的技术人员和师生使用。
本标准规定了3KV及以上高压输变电设备及电力系统设计、研制和运行中的有关绝缘配合、试验设备、测试方法等方面的名词术语解释。
与高电压试验有关的各类标准使用的名词术语，必须符合GB2900.1-82《电工名词术语 基本名词术语》、本标准和有关电工专业名词术语国家标准。
凡上述标准中未作规定的术语，需要时，可在有关的各类标准中给予规定。
1 通用名词术语1.1 高电压技术high voltage technique高电压下的有关技术问题，如高压电场、高压绝缘、过电压和绝缘配合、高电压试验技术等。
1.2 高压电力设备high voltage electric power equipments高压电力系统中所需发电和输变电设备的总称。
1.3 输变电设备equipments for power transmission and transformation电力系统中用于输送、分配电能及相应控制、测量、保护电力系统所用的电力设备和器材的总称。
如变压器、开关设备、避雷器、电力电容器、电线、电缆及其附件、绝缘子、杆塔、金具以及继电保护装置等。
1.4 三相系统的标称电压nominal voltage of a three-phase system系统所标称的并与系统折某些运行特性有关的相间电压有效值。
1.5 设备额定电压rated voltage for equipment设备所标志的并与系统某些运行特性有关的相间电压有效值。
1.6 三相系统的最高电压highest voltage of a three-phase system系统在正常运行条件下，任何时间及任一点上出现的最高相间电压有效值。

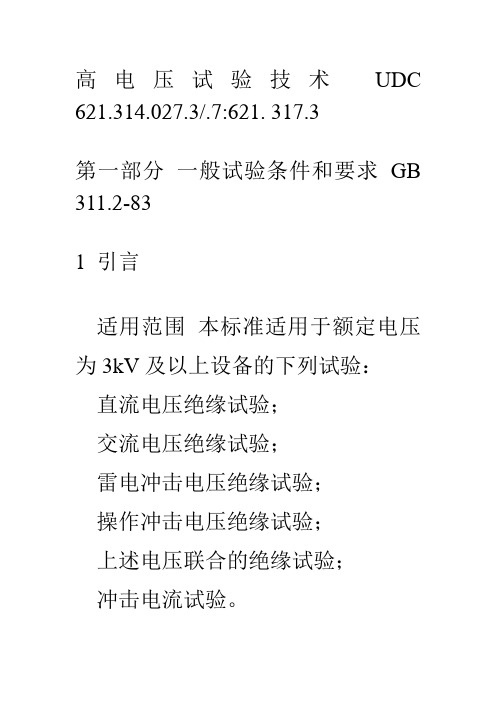

高电压试验技术UDC 621.314.027.3/.7:621. 317.3第一部分一般试验条件和要求GB 311.2-831 引言适用范围本标准适用于额定电压为3kV及以上设备的下列试验：直流电压绝缘试验；交流电压绝缘试验；雷电冲击电压绝缘试验；操作冲击电压绝缘试验；上述电压联合的绝缘试验；冲击电流试验。
1.2 目的本标准的目的在于提出关于试品的一般要求并规定通用的试验条件。
1.3 名词术语本标准所用的名词术语的定义见GB 2900.19-82《电工名词术语高电压试验技术和绝缘配合》。
2 试品布置和试验条件2.1 试品试品应完整装上对绝缘有影响的所有部件并按照规定的工艺处理。
2.2 试品与周围接地体的距离设备或部件(如套管、绝缘子等)试验时，其电场应尽可能和运行情况相似。
试品与接地体或邻近物体的距离，一般应不小于试品高压部分与接地部分间最小空气距离的1.5倍。
在湿度及污秽试验或试品上的电压显然不受外部影响时，在保证对邻近构件不发生闪络的条件下，可取较小的距离。
注：如试品和邻近物体的距离受到限制，允许在试品高压出线端装设特制的屏蔽或防晕装置以防止产生严重的放电，但此类装置不应影响试品内绝缘的电场。
2.3 试品的模拟在出厂试验时允许在模型上或未完全装配好的设备上进行外绝缘试验，但其外绝缘的电场与完全装配好的设备的电场应没有显著差别。
干试验试品应干燥、清洁。
为保证试验结果的可靠性，户内试验的环境温度一般为10～40℃。
试品温度达到环境温度后方可进行试验，保证此项要求的措施(如试品在试验环境中的放置时间等)在各设备标准中规定。
注：某些地区当试验条件受到限制时，允许试验环境温度的下限为5℃。
3 大气条件3.1 大气校正因数外绝缘的破坏性放电电压与试验时的大气条件有关。
通常，给定空气放电路径的闪络电压随着空气密度或湿度的增加而升高。
但当相对湿度约大于80％时，闪络电压会变得不规则(特别是当闪络发生在绝缘表面时)。
乐清万联生产厂家，赵工130********QQ2286336866金属氧化物避雷器HY10WZ-108/281金属氧化物避雷器HY10WZ-108/281一、避雷器HY10WZ-108/281用于保护系统额定电压110KV的电力变压器、开关柜、箱式变电站、电力电缆出线头、柱上油开关等配电设备免受大气和操作过电压的损坏。
二、产品型号说明依据JB/T 8459-1996《避雷器产品型号编制方法》、金属氧化物避雷器产品型号说明如下：产品型式：Y—表示瓷套式金属氧化物避雷器YH（HY）—表示有机外套金属氧化物避雷器结构特征：W—表示无间隙 C—表示串联间隙使用场所：S—表示配电型 Z—表示电站型 R—表示并联补偿电容器用 D—表示电机用 T—表示电气化铁道用 X—表示线路型附加特性：W—表示防污型 G—表示高原型 TH—表示湿热带地区用DL—表示电缆型避雷器（优点：产品采用全密封结构，爬电距离大，能适用于重污染场所）三、执行标准：四、结构与原理本产品由良好的非线性氧化锌电阻片及新型的硅橡胶复合外套组装而成。
由于氧化锌电阻片具有优异的非线性伏安特性，当系统出现危害电气绝缘的过电压时，电阻片呈现低电阻，使加于被保护设备上的电压限制在允许范围内，从而保护输变电设备绝缘免受过电压破坏。
在正常运行电压下，电阻片呈现极高的电阻，在避雷器上仅流过微小电流，使系统与地绝缘。
氧化锌电阻片被密封在复合外套内，两端装有连接金具，内部用压缩弹簧压紧，整体灌封。
硅橡胶复合外套避雷器具有体积小、重量轻的优点，便于运输及安装；它的防爆能力强，不易破碎；防污能力强，适用于特重污秽地区。
五、技术参数六、金属氧化物避雷器概述：金属氧化物避雷器是20世纪八十年代由美、日等国开始在国际上普及推广的新一代避雷器，是常规避雷器中最先进的产品。
我国八十年代中期全面引进该项技术后，通过多年实践消化，目前各专业避雷器厂产品性能与美、日、西欧等国的最先进产品差距并不大，真正达到了国际全部要求的产品也可以满足国际IEC标准的全部要求。

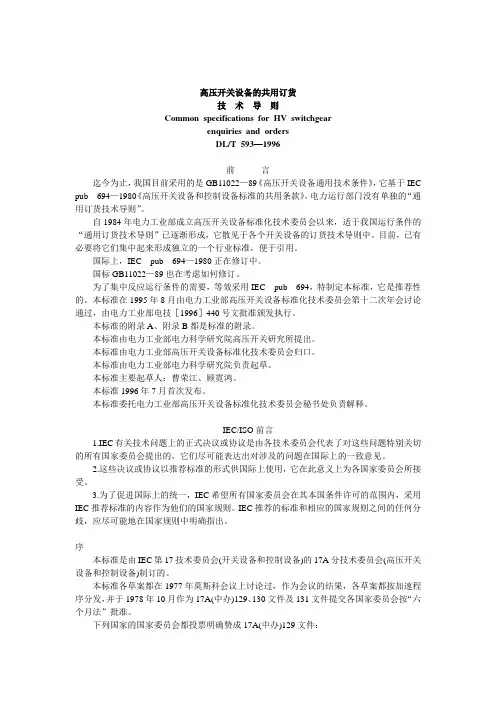

高压开关设备的共用订货技术导则Common specifications for HV switchgearenquiries and ordersDL/T593—1996前言迄今为止，我国目前采用的是GB11022—89《高压开关设备通用技术条件》，它基于IEC pub694—1980《高压开关设备和控制设备标准的共用条款》。
电力运行部门没有单独的“通用订货技术导则”。
自1984年电力工业部成立高压开关设备标准化技术委员会以来，适于我国运行条件的“通用订货技术导则”已逐渐形成，它散见于各个开关设备的订货技术导则中。
目前，已有必要将它们集中起来形成独立的一个行业标准，便于引用。
国际上，IEC pub694—1980正在修订中。
国标GB11022—89也在考虑如何修订。
为了集中反应运行条件的需要，等效采用IEC pub694，特制定本标准，它是推荐性的。
本标准在1995年8月由电力工业部高压开关设备标准化技术委员会第十二次年会讨论通过，由电力工业部电技［1996］440号文批准颁发执行。
本标准的附录A、附录B都是标准的附录。
本标准由电力工业部电力科学研究院高压开关研究所提出。
本标准由电力工业部高压开关设备标准化技术委员会归口。
本标准由电力工业部电力科学研究院负责起草。
本标准主要起草人：曹荣江、顾霓鸿。
本标准1996年7月首次发布。
本标准委托电力工业部高压开关设备标准化技术委员会秘书处负责解释。
IEC/ISO前言1.IEC有关技术问题上的正式决议或协议是由各技术委员会代表了对这些问题特别关切的所有国家委员会提出的，它们尽可能表达出对涉及的问题在国际上的一致意见。
2.这些决议或协议以推荐标准的形式供国际上使用，它在此意义上为各国家委员会所接受。
3.为了促进国际上的统一，IEC希望所有国家委员会在其本国条件许可的范围内，采用IEC推荐标准的内容作为他们的国家规则。
IEC推荐的标准和相应的国家规则之间的任何分歧，应尽可能地在国家规则中明确指出。

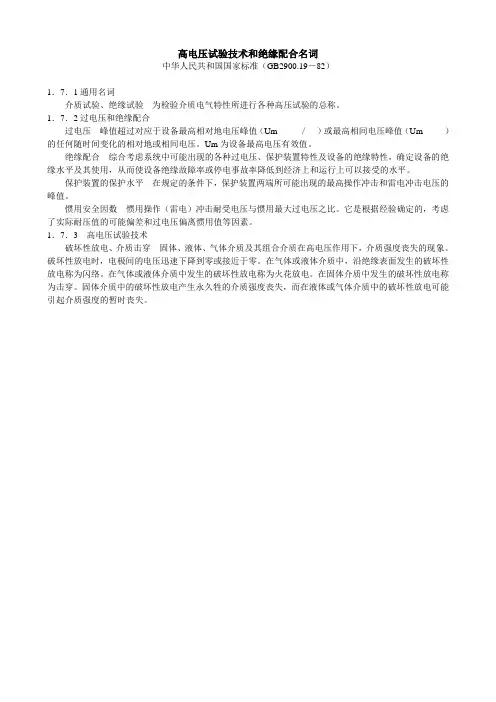

高电压试验技术和绝缘配合名词
中华人民共和国国家标准（GB2900.19―82）
1．7．1通用名词
介质试验、绝缘试验为检验介质电气特性所进行各种高压试验的总称。
1．7．2过电压和绝缘配合
过电压峰值超过对应于设备最高相对地电压峰值（Um ／）或最高相间电压峰值（Um ）的任何随时间变化的相对地或相间电压。
Um为设备最高电压有效值。
绝缘配合综合考虑系统中可能出现的各种过电压、保护装置特性及设备的绝缘特性，确定设备的绝缘水平及其使用，从而使设备绝缘故障率或停电事故率降低到经济上和运行上可以接受的水平。
保护装置的保护水平在规定的条件下，保护装置两端所可能出现的最高操作冲击和雷电冲击电压的峰值。
惯用安全因数惯用操作（雷电）冲击耐受电压与惯用最大过电压之比。
它是根据经验确定的，考虑了实际耐压值的可能偏差和过电压偏离惯用值等因素。
1．7．3 高电压试验技术
破坏性放电、介质击穿固体、液体、气体介质及其组合介质在高电压作用下，介质强度丧失的现象。
破坏性放电时，电极间的电压迅速下降到零或接近于零。
在气体或液体介质中，沿绝缘表面发生的破坏性放电称为闪络。
在气体或液体介质中发生的破坏性放电称为火花放电。
在固体介质中发生的破坏性放电称为击穿。
固体介质中的破坏性放电产生永久牲的介质强度丧失，而在液体或气体介质中的破坏性放电可能引起介质强度的暂时丧失。

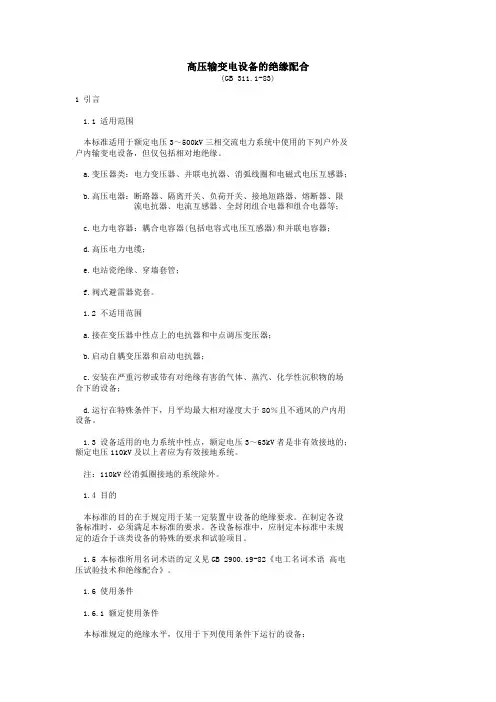

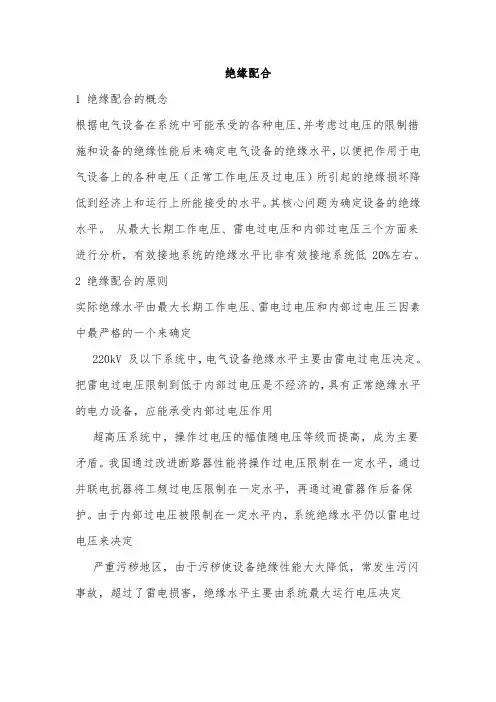

高压输变电设备的绝缘配合(GB 311.1-83)1 引言1.1 适用范围本标准适用于额定电压3～500kV三相交流电力系统中使用的下列户外及户内输变电设备，但仅包括相对地绝缘。
a.变压器类：电力变压器、并联电抗器、消弧线圈和电磁式电压互感器；b.高压电器：断路器、隔离开关、负荷开关、接地短路器、熔断器、限流电抗器、电流互感器、全封闭组合电器和组合电器等；c.电力电容器：耦合电容器(包括电容式电压互感器)和并联电容器；d.高压电力电缆；e.电站瓷绝缘、穿墙套管；f.阀式避雷器瓷套。
1.2 不适用范围a.接在变压器中性点上的电抗器和中点调压变压器；b.启动自耦变压器和启动电抗器；c.安装在严重污秽或带有对绝缘有害的气体、蒸汽、化学性沉积物的场合下的设备；d.运行在特殊条件下，月平均最大相对湿度大于80％且不通风的户内用设备。
1.3 设备适用的电力系统中性点，额定电压3～63kV者是非有效接地的；额定电压110kV及以上者应为有效接地系统。
注：110kV经消弧圈接地的系统除外。
1.4 目的本标准的目的在于规定用于某一定装置中设备的绝缘要求。
在制定各设备标准时，必须满足本标准的要求。
各设备标准中，应制定本标准中未规定的适合于该类设备的特殊的要求和试验项目。
1.5 本标准所用名词术语的定义见GB 2900.19-82《电工名词术语高电压试验技术和绝缘配合》。
1.6 使用条件1.6.1 额定使用条件本标准规定的绝缘水平，仅用于下列使用条件下运行的设备：a.最高空气温度不超过40℃；b.安装地点的海拔高度不超过1000m。
1.6.2 对于拟用于环境空气温度高于40℃处的设备，其外绝缘在干燥状态下的试验电压应取本标准的额定耐受电压值乘温度校正系数KtKt=1+0.0033T (式中 T 高于正40℃的温度值，℃。
)1.6.3 对于拟用于海拔高于1000m，但不超过4000m处的设备的外绝缘及干式变压器的绝缘，其试验电压按本标准规定的额定耐受电压乘以海拔校正系数Ka1.7 本标准参照采用了国际电工委员会71-1出版物的结构体系和内容。

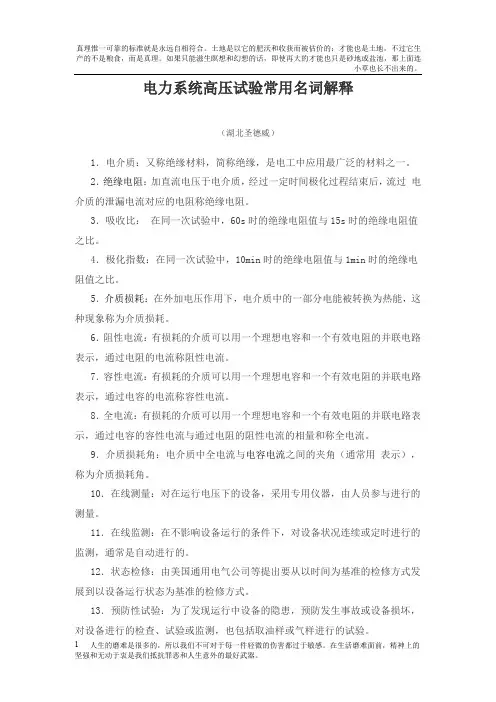

电力系统高压试验常用名词解释（湖北圣德威）1．电介质：又称绝缘材料，简称绝缘，是电工中应用最广泛的材料之一。
