恒温槽的装配和性能测试1 引言1.1实验目的[1]1、了解恒温槽的构造及恒温原理，初步掌握其装配和调试的基本技术2、分析恒温槽性能，找出合理的最佳布局。
3、掌握热敏电阻温度计等的基本测量原理和使用方法。
1.2 实验原理本实验讨论的恒温水浴是一种常用的控温装置。
当水温低于设定值时，线路接通，加热器工作，使水槽温度上升；当水槽温度升高到设定值时，线路段开，加热器停止加热。
如此反复进行，从而使恒温槽维持在所需恒定的温度。
[1]实验时恒温槽由浴槽、温度计、加热器、搅拌器等组成。
浴槽内含有液体介质（水）。
内有一套测温的热敏电阻温度计连接已设定好目标温度可控电路通断的温控仪，并与加热器串联，从而实现根据温度变化控制加热器是否加热。
1/10℃温度计与热敏电阻温度计紧连在一起亦置于水槽中，用以测量温度，热敏电阻温度计与无纸记录仪、计算机相连，测量值由计算机处理出图。
电加热器还与调压器连接，可以控制加热器的加热电压。
恒温效果是由一系列元件的动作来获得的，因此存在着滞后现象。
因此装配时除对上述各元件的灵敏度有一定要求外，还应根据各元件在恒温槽中的作用选择合理的摆放位置，合理的布局才能达到理想的恒温效果。
灵敏度是恒温槽恒温效果好坏的一个重要标志，一般以制定温度下T T 停始、分别表示开始加热和停止加热时槽内水的温度（相对值），以()12T T T =-停始为纵坐标，实践t 为横坐标，画出灵敏度曲线如图：图1：几种形状的灵敏度曲线若最高温度为T 高，最低温度为T 低，测得恒温槽的灵敏度为：E 2T T T -=±低高2 实验操作2.1 实验药品、仪器型号及测试装置示意图恒温槽一套：玻璃钢、D-8410多功能型电动搅拌器，数显惠斯通电桥清华大学化学系，群力接触调压器北京调压器厂，1/10℃温度计，热敏电阻温度计，电加热器放大镜，温控仪，无纸记录仪2.2 实验条件温度：17.0 ℃湿度：56.2%压强：101.28 kPa2.3 实验操作步骤及方法要点1、恒温槽的装配按实验原理中所述连接线路。

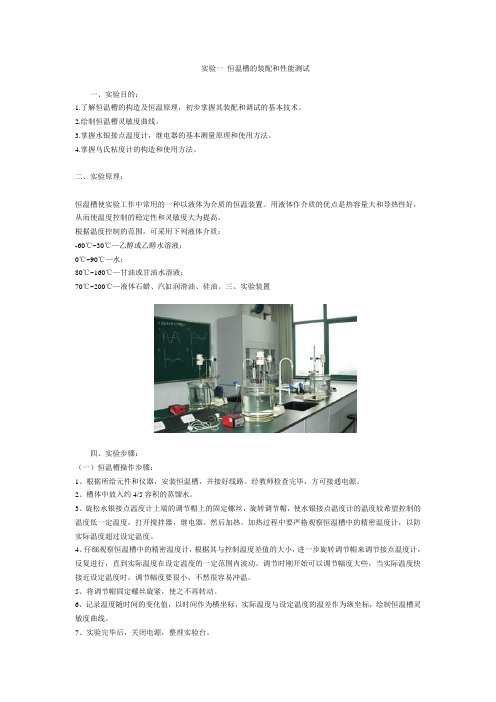

实验一恒温槽的装配和性能测试一、实验目的：1.了解恒温槽的构造及恒温原理，初步掌握其装配和调试的基本技术。
2.绘制恒温槽灵敏度曲线。
3.掌握水银接点温度计，继电器的基本测量原理和使用方法。
4.掌握乌氏粘度计的构造和使用方法。
二、实验原理：恒温槽使实验工作中常用的一种以液体为介质的恒温装置。
用液体作介质的优点是热容量大和导热性好，从而使温度控制的稳定性和灵敏度大为提高。
根据温度控制的范围，可采用下列液体介质：-60℃~30℃—乙醇或乙醇水溶液；0℃~90℃—水；80℃~160℃—甘油或甘油水溶液；70℃~200℃—液体石蜡、汽缸润滑油、硅油。
三、实验装置四、实验步骤：（一）恒温槽操作步骤：1、根据所给元件和仪器，安装恒温槽，并接好线路。
经教师检查完毕，方可接通电源。
2、槽体中放入约4/5容积的蒸馏水。
3、旋松水银接点温度计上端的调节帽上的固定螺丝，旋转调节帽，使水银接点温度计的温度较希望控制的温度低一定温度，打开搅拌器，继电器。
然后加热。
加热过程中要严格观察恒温槽中的精密温度计，以防实际温度超过设定温度。
4、仔细观察恒温槽中的精密温度计，根椐其与控制温度差值的大小，进一步旋转调节帽来调节接点温度计，反复进行，直到实际温度在设定温度的一定范围内波动。
调节时刚开始可以调节幅度大些，当实际温度快接近设定温度时，调节幅度要很小，不然很容易冲温。
5、将调节帽固定螺丝旋紧，使之不再转动。
6、记录温度随时间的变化值，以时间作为横坐标，实际温度与设定温度的温差作为纵坐标，绘制恒温槽灵敏度曲线。
7、实验完毕后，关闭电源，整理实验台。
8、注意：加热时最后插加热管的插头，关闭电源时首先拔掉加热管的插头。
（二）、粘度计操作步骤：1、将粘度计垂直夹在恒温槽内，将纯水自A管注入粘度计内，恒温5分钟左右，夹紧C管上连结的乳胶管，同时在连接B管制乳胶管上接洗耳球慢慢抽气，待液体升至G球的1/2左右时停止。
打开C管乳胶管上夹子使毛细管内液体同D球分开，用秒表测定液面在a，b两线间移动所需时间。
恒温槽的装配和性能测试一、实验目的1.了解恒温槽的构造及恒温原理, 初步掌握其装配和调试的基本技术。
2.绘制恒温槽灵敏度曲线。
3.掌握水银接点温度计, 继电器的基本测量原理和使用方法。
4.掌握乌氏粘度计的构造和使用方法。
二、恒温槽的构造及恒温原理1.恒温槽的构造A.槽体: B.加热器及冷却器C.温度调节器D.电子继电器E.搅拌器2.实验原理示意图三、乌氏粘度计的构造及测量原理1.乌氏粘度计的构造2.粘度计测量原理测定粘度时通常测定一定体积的液体流经一定长度垂直的毛细管所需的时间, 根据泊塞耳公式计算其粘度:但通过此方法直接测定液体的绝对粘度较难, 所以可通过测量未知液体与标准液体(水)的相对粘度, 通过下式进行计算：、五、实验步骤(一)恒温槽操作步骤1.插上电子继电器电源, 打开电子继电器开关。
2.插上电动搅拌机电源, 调节合适的搅拌速度。
3.插上数字贝克曼温度计电源, 打开开关。
检查实际温度是否低于所所控制温度。
4.旋转下降调节帽, 直到电子继电器的红灯刚好亮。
插上加热器电源, 缓慢旋转调节帽, 使钨丝高度上升, 直到电子继电器的红灯刚好灭, 加热器开始加热。
5、当电子继电器的红灯亮, 重复调节并反复进行, 直到实际温度在设定温度的一定范围内波动。
6、记录温度随时间的变化值, 绘制恒温槽灵敏度曲线。
(二)、粘度计操作步骤1.将粘度计垂直夹在恒温槽内, 将纯水自A管注入粘度计内, 恒温5分钟左右, 夹紧C管上连结的乳胶管, 同时在连接B管制乳胶管上接洗耳球慢慢抽气, 待液体升至G球的1/2左右时停止。
打开C管乳胶管上夹子使毛细管内液体同D球分开, 用秒表测定液面在a, b两线间移动所需时间。
2.重复测定3次, 每次误差不超过0.2~0.3秒, 取平均值。
3、洗净烘干后, 用同样的方法测定10%NaCl溶液的粘度。
4、实验完毕后, 按开机相反的顺序关闭电源, 整理实验台。
六、实验数据处理1.记录反应温度、大气压等常规物理量, 不得用铅笔记录, 不得用小纸片预先记录。

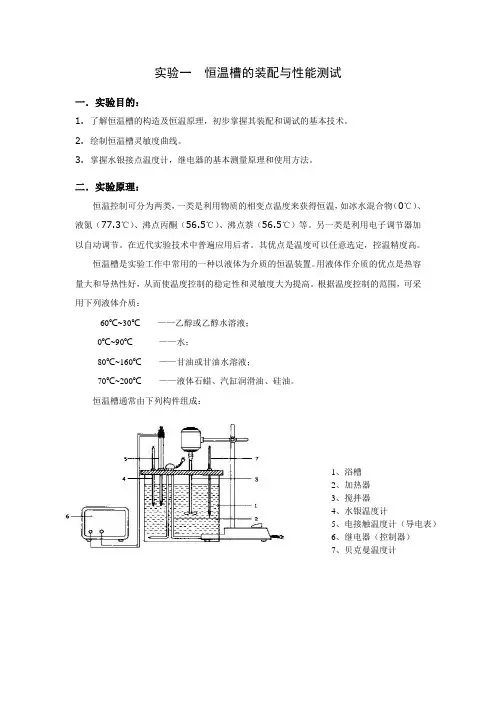

实验一恒温槽的装配与性能测试一．实验目的：1.了解恒温槽的构造及恒温原理，初步掌握其装配和调试的基本技术。
2.绘制恒温槽灵敏度曲线。
3.掌握水银接点温度计，继电器的基本测量原理和使用方法。
二．实验原理：恒温控制可分为两类，一类是利用物质的相变点温度来获得恒温，如冰水混合物（0℃）、液氮（77.3℃）、沸点丙酮（56.5℃）、沸点萘（56.5℃）等。
另一类是利用电子调节器加以自动调节。
在近代实验技术中普遍应用后者。
其优点是温度可以任意选定，控温精度高。
恒温槽是实验工作中常用的一种以液体为介质的恒温装置。
用液体作介质的优点是热容量大和导热性好，从而使温度控制的稳定性和灵敏度大为提高。
根据温度控制的范围，可采用下列液体介质：-60℃~30℃——乙醇或乙醇水溶液；0℃~90℃——水；80℃~160℃——甘油或甘油水溶液；70℃~200℃——液体石蜡、汽缸润滑油、硅油。
恒温槽通常由下列构件组成：1、浴槽2、加热器3、搅拌器4、水银温度计5、电接触温度计（导电表）6、继电器（控制器）7、贝克曼温度计图1-1 恒温水浴的控温示意图1. 槽体：如果控制的温度同室温相差不是太大，用敞口大玻璃缸作为槽体是比较满意的。
对于较高和较低温度，则应考虑保温问题。
具有循环泵的超级恒温槽，有时仅作供给恒温液体之用，而实验则在另一工作槽中进行。
2. 加热器及冷却器：如果要求恒温的温度高于室温，则须不断向槽中供给热量以补偿其向四周散失的热量；如恒温的温度低于室温，则须不断从恒温槽取走热量，以抵偿环境向槽中的传热。
在前一种情况下，通常采用电加热器间歇加热来实现恒温控制。
对电加热器的要求是热容量小、导热性好，功率适当。
选择加热器的功率最好能使加热和停止的时间约各占一半。
3. 温度调节器：温度调节器的作用是当恒温槽的温度被加热或冷却到指定值时发出信号，命令执行机构停止加热或冷却；离开指定温度时则发出信号，命令执行机构继续工作。
目前普遍使用的温度调节器是汞定温计(接点温度计)。

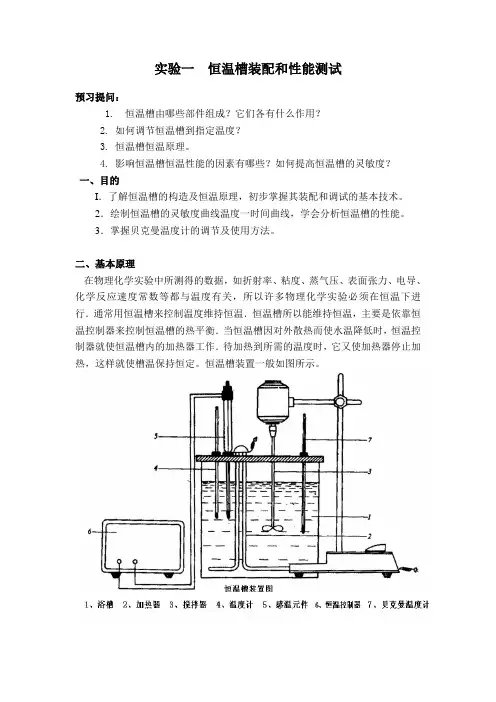

实验一恒温槽装配和性能测试预习提问：1. 恒温槽由哪些部件组成？它们各有什么作用？2. 如何调节恒温槽到指定温度？3. 恒温槽恒温原理。
4. 影响恒温槽恒温性能的因素有哪些？如何提高恒温槽的灵敏度？一、目的I．了解恒温槽的构造及恒温原理，初步掌握其装配和调试的基本技术。
2．绘制恒温槽的灵敏度曲线温度一时间曲线，学会分析恒温槽的性能。
3．掌握贝克曼温度计的调节及使用方法。
二、基本原理在物理化学实验中所测得的数据，如折射率、粘度、蒸气压、表面张力、电导、化学反应速度常数等都与温度有关，所以许多物理化学实验必须在恒温下进行．通常用恒温槽来控制温度维持恒温．恒温槽所以能维持恒温，主要是依靠恒温控制器来控制恒温槽的热平衡．当恒温槽因对外散热而使水温降低时，恒温控制器就使恒温槽内的加热器工作．待加热到所需的温度时，它又使加热器停止加热，这样就使槽温保持恒定。
恒温槽装置一般如图所示。
恒温槽一般由浴槽、加热器、搅拌器、温度计，感温元件、恒温控制器等部分组成。
1．浴槽：通常采用玻璃槽以利于观察，其容量和形状视需要而定。
物理化学实验一般采用10L圆形玻璃缸。
浴槽内之液体一般采用蒸馏水。
恒温超过100℃时可采用液体石蜡或甘油等。
2．加热器：常用的是电热器。
根据恒温槽的容量、恒温温度以及与环境的温差大小来选择电热器的功率。
如容量20L、恒温25℃的大型恒温槽一般需要功率为250W的加热器。
为了提高恒温的效率和精度，有时可采用两套加热器。
开始时，用功率较大的加热器加热，当温度达恒定时，再用功率较小的加热器来维持恒温。
3．搅拌器：一般采用40W的电动搅拌器，用变速器来调节搅拌速度。
4．温度计：常用1／10℃温度计作为观察温度用。
为了测定恒温槽的灵敏度，可用1／100℃温度计或贝克曼温度计5．感温元件：它是恒温槽的感觉中枢，是提高恒温槽精度的关键所在。
感温元件的种类很多，如接触温度计．热敏电阻感温元件等。
本实验采用热敏电阻作为感温元件。
实验一恒温槽的装备与性能和液体粘度测定实验项目性质：综合性实验计划学时：4学时一、实验目的恒温槽在物理化学实验中的重要性：物质的物理化学性质，如粘度、密度、蒸气压、表面张力、折光率、电导、电导率、透光率等都随温度而改变，要测定这些性质必须在恒温条件下进行。
一些物理化学常数如平衡常数、化学反应速率常数等也与温度有关，这些常数的测定也需要恒温。
因此，学会恒温槽的使用对物理化学实验是非常必要的。
此外掌握测试液体的粘度与密度。
二、实验原理粘度的测定：测定粘度的方法主要有毛细管法、转筒法和落球法。
在测定高聚物分子的特性粘度时，以毛细管流出法的粘度计最为方便。
若液体在毛细管粘度计中，因重力作用流出时，可通过泊肃叶(Poiseuille)公式计算粘度：LtV m L t hgr ππρη8V 84-= 式中，η为液体的粘度; ρ为液体的密度; L 为毛细管的长度; r 为毛细管的半径; t 为流出的时间; h 为流过毛细管液体的平均液柱高度; V 为流经毛细管的液体体积; m 为毛细管末端校正的参数(一般在r/L <<1时，可以取m = 1)。
对于某一只指定的粘度计而言，上式可以写成下式：式中，B < 1，当流出的时间t 在2min 左右(大于100s)，该项(亦称动能校正项)可以忽略。
又因通常测定是在稀溶液中进行(C <1×10-2g·cm -3)，所以溶液的密度和溶剂的密度近似相等，因此可将ηr 写成:密度的测定： 单位体积内所含物质的质量,称为物质的密度,当用不同单位来表示密度时,可以 有不同的数值,若用 g·cm －3为单位密度在数值上等于4o C 水相比所得的比重。
密度与比重的概念虽不同,但在上述条件下,两者却建立数值上相等的关系利用比重瓶去进行液体密度的测定。
由公式ρ=t水ρ (g 3—g 1)/(g 2—g 1)计算其中ρ—待测液体的密度 t水ρ—指定温度时水的密度g 1—比重瓶的重量g 2—比重瓶的重量与装入水的重量之和g 3—比重瓶的重量与装入乙醇的重量之和三、实验内容和要求实验内容：装配控温装置并控温在指定温度，测定待测液体粘度、密度。
恒温槽的装配及性能测试一：实验目的1.了解恒温水浴的构造及其工作原理，学会恒温水浴的装配技术。
2.测绘恒温水浴的灵敏度曲线。
3.掌握贝克曼温度计的调节技术和正确使用技术。
二：基本原理恒温控制可分为两类，一类是利用物质的相变点温度来获得恒温，但温度的选择受到很大限制;另外一类是利用电子调节系统进行温度控制，此方法控温范围宽、可以任意调节设定温度。
恒温槽是实验工作中常用的一种以液体为介质的恒温装置，根据温度控制范围，可用以下液体介质:-60度～30度用乙醇或乙醇水溶液;0度～90度用水;80度～160度用甘油或甘油水溶液;70度～300度用液体石蜡、汽缸润滑油、硅油。
恒温槽是由浴槽、电接点温度计、继电器、加热器、搅拌器和温度计组成，具体装置示意图见图课本P338。
继电器必须和电接点温度计、加热器配套使用。
电接点温度计是一支可以导电的特殊温度计，又称为导电表。
当温度升高时，毛细管中水银柱上升与一金属丝接触，两电极导通，使继电器线圈中电流断开，加热器停止加热;当温度降低时，水银柱与金属丝断开，继电器线圈通过电流，使加热器线路接通，温度又回升。
如此，不断反复，使恒温槽控制在一个微小的温度区间波动，被测体系的温度也就限制在一个相应的微小区间内，从而达到恒温的目的。
恒温槽的温度控制装置属于“通”“断”类型，当加热器接通后，恒温介质温度上升，热量的传递使水银温度计中的水银柱上升。
但热量的传递需要时间，因此常出现温度传递的滞后，往往是加热器附近介质的温度超过设定温度，所以恒温槽的温度超过设定温度。
同理，降温时也会出现滞后现象。
由此可知，恒温槽控制的温度有一个波动范围，并不是控制在某一固定不变的温度。
控温效果可以用灵敏度Δt表示:式中，t1为恒温过程中水浴的最高温度，t2为恒温过程中水浴的最低温度。
三：仪器试剂SYP型玻璃恒温水浴：1套（包括加热器和搅拌器）数字贝克曼温度计（SWC-II， SWC-II D ）----与SYP型玻璃恒温水浴配套继电器（SWQP数字控温仪， SWQ智能数字恒温控制器）---与SYP型玻璃恒温水浴配套（超级恒温槽：1套水银温度计电接点温度计（导电表）；贝克曼温度计）四：实验步骤（一）超级恒温槽:1.接好线路，经过教师检查无误，接通电源，使加热器加热：开始，加热开关处于“通”，加热功率为1500 W，观察温度计读数，到达设定温度时----40℃（加热开关处于“加热”，加热功率为500 W），旋转温度计调节器上端的磁铁，使得金属丝刚好与水银面接触（此时继电器应当跳动，绿灯亮，停止加热），然后再观察几分钟，如果温度不符合要求，则需继续调节。
实验一恒温槽的装配及性能测试一、实验目的1.了解恒温水浴的构造及其工作原理，学会恒温水浴的装配技术。
2.测绘恒温水浴的灵敏度曲线。
二、基本原理恒温控制可分为两类，一类是利用物质的相变点温度来获得恒温，但温度的选择受到很大限制;另外一类是利用电子调节系统进行温度控制，此方法控温范围宽、可以任意调节设定温度。
恒温槽是实验工作中常用的一种以液体为介质的恒温装置，根据温度控制范围，可用以下液体介质:-60度～30度用乙醇或乙醇水溶液;0度～90度用水;80度～160度用甘油或甘油水溶液;70度～300度用液体石蜡、汽缸润滑油、硅油。
恒温槽是由浴槽、电接点温度计、继电器、加热器、搅拌器和温度计组成，。
继电器必须和电接点温度计、加热器配套使用。
电接点温度计是一支可以导电的特殊温度计，又称为导电表。
当温度升高时，毛细管中水银柱上升与一金属丝接触，两电极导通，使继电器线圈中电流断开，加热器停止加热;当温度降低时，水银柱与金属丝断开，继电器线圈通过电流，使加热器线路接通，温度又回升。
如此，不断反复，使恒温槽控制在一个微小的温度区间波动，被测体系的温度也就限制在一个相应的微小区间内，从而达到恒温的目的。
恒温槽的温度控制装置属于“通”“断”类型，当加热器接通后，恒温介质温度上升，热量的传递使水银温度计中的水银柱上升。
但热量的传递需要时间，因此常出现温度传递的滞后，往往是加热器附近介质的温度超过设定温度，所以恒温槽的温度超过设定温度。
同理，降温时也会出现滞后现象。
由此可知，恒温槽控制的温度有一个波动范围，并不是控制在某一固定不变的温度。
控温效果可以用灵敏度Δt表示:式中，t1为恒温过程中水浴的最高温度，t2为恒温过程中水浴的最低温度。
三、仪器试剂SYP型玻璃恒温水浴：1套（包括加热器和搅拌器）继电器（SWQP数字控温仪，SWQ智能数字恒温控制器）四、实验步骤1.接好线路，经过教师检查无误，接通电源---将SWQP数字控温仪或SWQ智能数字恒温控制器，设定温度为40℃，数字贝克曼温度计“基温选择”为40℃，使加热器加热；使搅拌器搅拌；2.作灵敏度曲线：读取恒温过程中的最高温度和最低温度各20次。
物化实验报告-恒温槽的装配和性能测试.doc
一、实验目的
本次实验主要目的是对恒温槽进行装配以及性能检测，以满足用户设备的基本要求。
二、实验原理
恒温槽的装配和性能测试是一项复杂的实验操作，它的原理是利用热交换器、温控器和阀门等零部件，将外界指定的恒定温度维持在设定温度范围内。
恒温槽是以调节热力学恒定＞T1和恒定＜T2，确定温度范围，使测试项目在一定实验环境内满足特定温度要求的装置。
其中，热交换器的作用是将外界空气的温度换热给恒温槽控温腔，使控温腔内的温度能够保持在指定的范围之内。
三、实验设备
恒温槽的装配与性能测试需要使用的设备有：恒温槽、电子温度计、红外测温仪、温度控制器、电加热器、压力表等。
四、实验步骤
1、恒温槽安装：首先将恒温槽及其配件组装好，然后将恒温槽放置于安装位置上，并将电源线连接到电源上，确保恒温槽的安全使用。
2、温度设定：确定实验所需的温度，然后将温度控制器或电子温度计设置好，以达到指定的温度。
3、性能测试：测量恒温槽室内的温度，并与设定值进行比较，查看恒温槽室内的温度漂移是否超过设定范围，如果温度漂移大于设定范围，说明恒温槽性能不符合要求，需要重新调节温度控制器或更换设备。
五、实验结果
本次实验中，恒温槽的恒定温度范围被设定在常温（20~25℃），恒温槽的室温测试结果显示：室内温度在22.5℃到24.3℃之间，证明本次实验装配组件配置正确，恒温槽性能可以满足用户要求。
本次实验验证了恒温槽的装配正确性，并将恒温槽的恒定温度维持在设定的温度范围内，从而满足用户的要求。
该装配实验可供参考，作为更多恒温槽实验使用的行之有效的范本。
恒温槽的装配与性能的测定【摘要】本实验通过测定恒温槽恒在不同条件下（不同加热电压）温度随时间的波动情况，分析影响恒温槽灵敏度的因素，并在实验过程中初步掌握恒温槽的装配及恒温原理。
【Abstract】In this experiment, we choose different conditions (difference in heat voltage) to examine the fluctuate of the temperature of the thermostat , in order to analyzed the factors taking effect on the sensitivity of the thermostat and grasp its theory and the method to operate this equipment.【关键词】恒温槽加热电压灵敏度【Keywords】thermostat heat voltage sensitivity【前言】在许多物理化学实验中，待测数据如折射率、粘度、电导、蒸汽压等都与温度有关，这些实验都要在恒温条件下进行，通常用恒温槽设备来控制温度，目前恒温槽主要靠恒温控制器控制电加热器工作，温度都是相对的稳定，多少总有一定的波动。
所以在实验过程中，恒温槽的灵敏度很重要，测量恒温槽的灵敏度对分析实验结果，以及对恒温槽的改进都有着重要的意义。
本实验就是通过电磁继电器控恒温槽灵敏度的测量，并进行讨论，来研究恒温槽的改进。
【实验过程】一、实验原理恒温槽通过电子及电器对加热器自动调节，当恒温槽因热量向外扩散等原因使体系温度低于设定值时，继电器控制加热器工作，到体系再次达到设定值时，又自动停止加热。
加热过程中通过搅拌器使热量均匀。
恒温控制器在控温的同时，精确地反映了被控温部位的温度值。
图1-1即是一恒温装置。
它由浴槽、加热器、搅拌器、温度计、感温元件、恒温控制器等组成。
图1-1 恒温槽装置图1-浴槽2-加热器3-搅拌器4-温度计5-感温元件（热敏电阻探头）6-恒温控制器7-贝克曼温度计二、实验仪器仪器名称型号产地电子继电器6402型(220V 50~ 10A) 通州市沪通实验仪器厂精密电子温差测量仪JDW－3F 南京大学应用物理研究所增力电动搅拌器JJ－1(40W) 江苏金坛市环宇科学仪器厂调压变压器TDGC-1/0.5 天津市东风电器厂恒温槽装置三、实验步骤1、将电脑主机及相关电源插座通电，熟悉各部件功能（已经装配好）；2、使用恒温槽内置的恒温控制器，将温度调为30℃，将电子温差测量仪置零打自己的测量通道，进行测量，并不时的用ORIGIN 作图，当图显示一定的规律时即可停止测量；3、将恒温装置换为由电子继电器控制的恒温装置，将温度仍调为30℃，电压调为175V，并将电子温差测量仪置零打开自己的测量通道，进行测量，并不时的用ORIGIN 作图，当图显示一定的规律时即可停止测量；4、同步骤3（注意要将电压调为100V）；5、同步骤2（注意要将水循环装置打开）；6、同步骤3（注意要将水循环装置打开）；7、同步骤4（注意要将水循环装置打开）；8、将所有数据上传并拷贝下来，进行处理分析。
四、实验结果精密电子温差测量仪每秒钟记录4 个数据，在处理实验数据的过程中由于个别点误差较大，在作图的过程中已除去。
1、恒温槽内置恒温控制器（无循环水）30℃，温度变化-时间曲线如下：图一、恒温槽内置恒温控制器（有循环水）30℃下温度差（℃）-时间（0.25）s关系图0-1500个点时仪器升温，温度差不稳定，取1500之后计算，则由origin读图知最高温度t1=0.075℃，最低温度t2=0.066℃T=±（t1-t2）/2=±0.0045℃循环周期t=68s分析：升温过程结束后，恒温槽内的温度始终在30℃边细微变化，变化的数值较小。
可以看出恒温槽内置恒温控制器灵敏度很高，恒温效果好。
2、继电器恒温控制器（无循环水）30℃电压175V，温度变化-时间曲线如下：图二、继电器恒温控制器（无循环水）30℃电压175V下温度差（℃）-时间（0.25）s关系图由origin读图知最高温度t1=0.235℃，最低温度t2=-0.024℃T=±（t1-t2）/2=±0.1295℃循环周期t=474s分析：恒温槽通过电子及电器对加热器自动调节，当恒温槽因热量向外扩散等原因使体系温度低于设定值时，继电器控制加热器工作，到体系再次达到设定值时，又自动停止加热。
加热过程中通过搅拌器使热量均匀。
恒温控制器在控温的同时，精确地反映了被控温部位的温度值。
3、继电器恒温控制器（无循环水） 30℃电压 100V，温度变化-时间曲线如下：图三、继电器恒温控制器（无循环水）30℃电压100V温度差（℃）-时间（0.25）s关系图由origin读图知最高温度t1=0.000℃，最低温度t2=-0.099℃T=±（t1-t2）/2=±0.0495℃循环周期t=205s分析：相比于175V电压，100V电压下恒温槽温度波动小，恒温效果佳4、恒温槽内置恒温控制器（有循环水）30℃，温度变化-时间曲线如下：图四、恒温槽内置恒温控制器（有循环水）30℃温度差（℃）-时间（0.25）s关系图前1000个点是升温状态，取1000之后的点由origin读图知最高温度t1=0.160℃，最低温度t2=0.051℃T=±（t1-t2）/2=±0.0545℃循环周期t=96s相比于恒温槽内置恒温控制器（无循环水）30℃下恒温槽温度波动大，恒温效果差，说明使用恒温槽自带恒温器时，循环水（温度低于30℃）会影响恒温槽恒温精确度。
5、继电器恒温控制器（有循环水）30℃电压175V，温度变化-时间曲线如下：图五、继电器恒温控制器（有循环水）30℃电压175V下温度差（℃）-时间（0.25）s关系图由origin读图知最高温度t1=0.165℃，最低温度t2=-0.06℃T=±（t1-t2）/2=±0.1125℃循环周期t=210s分析：相比于恒温槽内置恒温控制器（有循环水）30℃下恒温槽温度波动大，恒温效果差，说明继电器恒温控制器（有循环水）不如恒温槽自带恒温器精度高。
6、继电器恒温控制器（有循环水）30℃电压100V，温度变化-时间曲线如下：图六、继电器恒温控制器（有循环水）30℃电压100V下温度差（℃）-时间（0.25）s关系图由origin读图知最高温度t1=0.0433℃，最低温度t2=-0.0437℃T=±（t1-t2）/2=±0.0435℃循环周期t=136s分析：相比于继电器恒温控制器（无循环水）30℃电压175V精度较高，说明使用外接继电器控制时，电压低效果好。
总结：图七、六种情况下温度差（℃）-时间（0.25）s关系图从图中可以明显看出，用近似平衡加热电压维持恒温状态，恒温槽的灵敏度比采用自动控温装置要高得多。
恒温槽内置恒温控制器（有循环水） 30℃ 继电器恒温控制器（有循环水） 30℃ 电压继电器恒温控制器（有循环水） 30℃ 电压 恒温槽内置恒温控制器（无循环水） 30℃ 继电器恒温控制器（无循环水） 30℃ 电压 继电器恒温控制器（无循环水） 30℃ 电压 -0.0600 -0.0437 0.0660 -0.0240 -0.0990±T（℃） 0.0545 0.1125 0.0435 0.0045 0.1295 0.0495循环周期（s ）96 210 136 68 474 205 各种情况下的相关数据从以上数据，可得出结论：1、有循环水与无循坏水的区别：从理论上分析循环水的加入会使水浴的散热速率加大，会减少水浴的循环时间。
从实验数据上看，除第一、三组对比不符合以外，其他几组都满足。
2、电压的差别： 理论上，电压低加热速度慢，循环周期小，灵敏度也越小，将实验二与三对比、实验五与六对比，发现满足此规律；3、给定的恒温装置与自组装的恒温装置的比较：很明显自组装的恒温装置不论是灵敏度还是循环周期都没有给定的恒温装置好，说明精密仪器在制造技术上是很有讲究的，不是单纯的知道原理用一些廉价的配件就可以实现相同的效果的。
4、 使某一体系能维持在高于室温的恒温状态，有三种方法：1 ) 环境—体系间理想的静态绝热；2 ) 环境—体系间近似的动态绝热，当体系不断向环境散发热量时，环境以另外的形式连续的向体系供给相等的热量；3 ) 实验中采用的自动控温装置。
三种方法各有优缺点，第一种方法原理最为简单，但很难实现；第二种方法从上图可看出，温度波动范围明显比自动控温装置要小，但是，一旦外界因素发生改变( 如室温降低 )，平衡很容易被打破，因此在外界条件变化剧烈时，不能适用； 第三种方法虽然从灵敏度上分析不如第二种，但能克服第二装配那个方法的缺点，可随环境变化实现自动控温，因此在一定误差允许范围内，使用第三种方法更为方便有效。
【感想】本实验实际上采用了控制变量法。
物理学中对于多因素（多变量）的问题，常常采用控制因素（变量）的方法，把多因素的问题变成多个单因素的问题，而只改变其中的某一个因素，从而研究这个因素对事物影响，分别加以研究，最后再综合解决，这种方法叫控制变量法。
它是科学探究中的重要思想方法，广泛地运用在各种科学探索和科学实验研究之中。
通过本实验我了解恒温槽的构造及恒温原理，了解了影响恒温水浴性能的诸多因素，学会了通过灵敏度和周期等分析恒温槽的性能，掌握了贝克曼温度计和温控仪的调试与使用方法。
【参考资料】《物理化学实验》 崔献英等编著 中国科学技术大学出版社（2000.4） 《物理化学》 傅献彩 等编 高等教育出版社（2005.7） 《大学物理实验》第一册 霍剑青等编 高等教育出版社（2005.11）。
