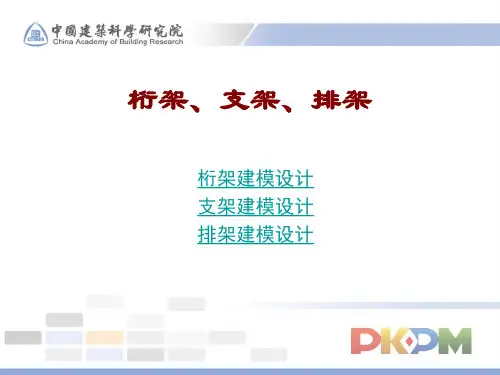

桁架、支架、排架

桁架的名词解释桁架是一种由多个杆件和节点组成的结构体系，常用于建筑、桥梁、塔架等工程中。

桁架的结构特点是轻巧、刚性好、承载能力强，因此在工程领域中得到了广泛的应用。

一、桁架的基本结构桁架的基本结构由杆件和节点组成。

杆件是桁架的主要承载部分，通常由钢管、钢杆、铝合金等材料制成。

节点是连接杆件的部分，通常由钢板、铝合金等材料制成。

杆件和节点的连接方式有焊接、螺栓连接等多种方式。

二、桁架的分类1.按照结构形式分类桁架按照结构形式可以分为平面桁架和空间桁架两种。

平面桁架主要用于平面结构，如屋顶、天桥等；空间桁架则主要用于空间结构，如塔架、桥梁等。

2.按照杆件形式分类桁架按照杆件形式可以分为钢管桁架、钢杆桁架、铝合金桁架等多种类型。

不同类型的桁架在承载能力、刚性、重量等方面有所不同，因此在实际应用中需要根据具体情况进行选择。

3.按照应用领域分类桁架按照应用领域可以分为建筑桁架、桥梁桁架、塔架桁架等多种类型。

不同类型的桁架在应用领域、承载能力、结构形式等方面有所不同，因此在实际应用中需要根据具体情况进行选择。

三、桁架的优点1.轻巧桁架的杆件和节点都是由轻质材料制成，因此整个结构体系非常轻巧，可以减轻建筑物的自重，降低地基压力。

2.刚性好桁架的结构形式使其具有很好的刚性，可以有效地抵抗外部荷载，保证建筑物的稳定性和安全性。

3.承载能力强桁架的结构形式使其具有很好的承载能力，可以承受较大的荷载，因此在大型建筑、桥梁、塔架等工程中得到了广泛的应用。

四、桁架的应用1.建筑领域桁架在建筑领域中主要用于屋顶、天桥、展馆等建筑物的结构支撑。

2.桥梁领域桁架在桥梁领域中主要用于大跨度桥梁的结构支撑，如钢桁梁桥、斜拉桥等。

3.塔架领域桁架在塔架领域中主要用于高层建筑、电视塔、通讯塔等结构支撑。

总之，桁架作为一种轻巧、刚性好、承载能力强的结构体系，在工程领域中得到了广泛的应用。

在实际应用中，需要根据具体情况选择不同类型的桁架，以满足工程的需求。

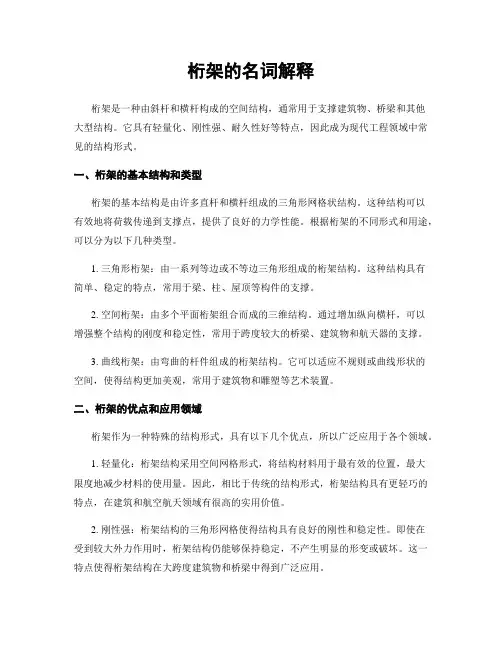

桁架的名词解释桁架是一种由斜杆和横杆构成的空间结构，通常用于支撑建筑物、桥梁和其他大型结构。

它具有轻量化、刚性强、耐久性好等特点，因此成为现代工程领域中常见的结构形式。

一、桁架的基本结构和类型桁架的基本结构是由许多直杆和横杆组成的三角形网格状结构。

这种结构可以有效地将荷载传递到支撑点，提供了良好的力学性能。

根据桁架的不同形式和用途，可以分为以下几种类型。

1. 三角形桁架：由一系列等边或不等边三角形组成的桁架结构。

这种结构具有简单、稳定的特点，常用于梁、柱、屋顶等构件的支撑。

2. 空间桁架：由多个平面桁架组合而成的三维结构。

通过增加纵向横杆，可以增强整个结构的刚度和稳定性，常用于跨度较大的桥梁、建筑物和航天器的支撑。

3. 曲线桁架：由弯曲的杆件组成的桁架结构。

它可以适应不规则或曲线形状的空间，使得结构更加美观，常用于建筑物和雕塑等艺术装置。

二、桁架的优点和应用领域桁架作为一种特殊的结构形式，具有以下几个优点，所以广泛应用于各个领域。

1. 轻量化：桁架结构采用空间网格形式，将结构材料用于最有效的位置，最大限度地减少材料的使用量。

因此，相比于传统的结构形式，桁架结构具有更轻巧的特点，在建筑和航空航天领域有很高的实用价值。

2. 刚性强：桁架结构的三角形网格使得结构具有良好的刚性和稳定性。

即使在受到较大外力作用时，桁架结构仍能够保持稳定，不产生明显的形变或破坏。

这一特点使得桁架结构在大跨度建筑物和桥梁中得到广泛应用。

3. 耐久性好：由于桁架结构较轻巧，其自重对结构的影响较小，减少了因自重引起的变形和疲劳破坏。

此外，桁架结构可以通过防腐处理和涂层保护来提高耐久性，延长使用寿命。

桁架结构的应用领域非常广泛，主要包括以下几个方面。

1. 建筑领域：桁架结构在大跨度建筑物中被广泛运用。

例如，跨度较大的体育馆、机场航站楼、展馆等，往往采用桁架结构进行支撑，以满足较大跨度下的刚度要求。

2. 桥梁工程：桁架结构在桥梁工程中有着重要的应用。

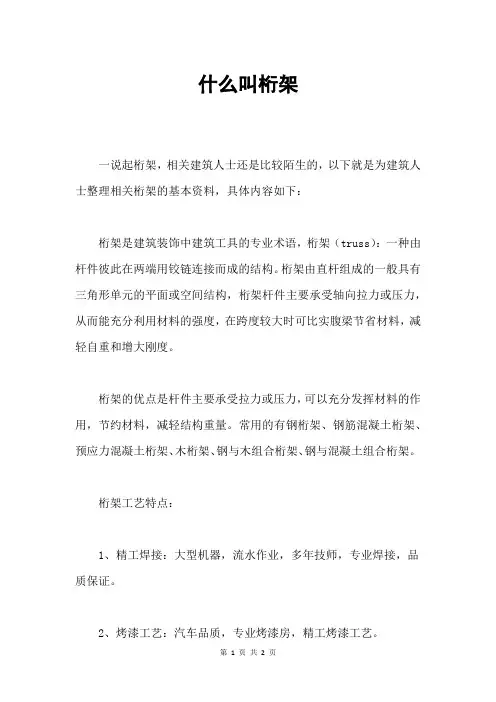

什么叫桁架
一说起桁架，相关建筑人士还是比较陌生的，以下就是为建筑人士整理相关桁架的基本资料，具体内容如下：
桁架是建筑装饰中建筑工具的专业术语，桁架（truss）：一种由杆件彼此在两端用铰链连接而成的结构。

桁架由直杆组成的一般具有三角形单元的平面或空间结构，桁架杆件主要承受轴向拉力或压力，从而能充分利用材料的强度，在跨度较大时可比实腹梁节省材料，减轻自重和增大刚度。

桁架的优点是杆件主要承受拉力或压力，可以充分发挥材料的作用，节约材料，减轻结构重量。

常用的有钢桁架、钢筋混凝土桁架、预应力混凝土桁架、木桁架、钢与木组合桁架、钢与混凝土组合桁架。

桁架工艺特点：
1、精工焊接：大型机器，流水作业，多年技师，专业焊接，品质保证。

2、烤漆工艺：汽车品质，专业烤漆房，精工烤漆工艺。

3、规范加工：大型机器定位，孔位准确。

4、技术领先：有自己的租赁安装公司，一线研发，永远领先。

，。

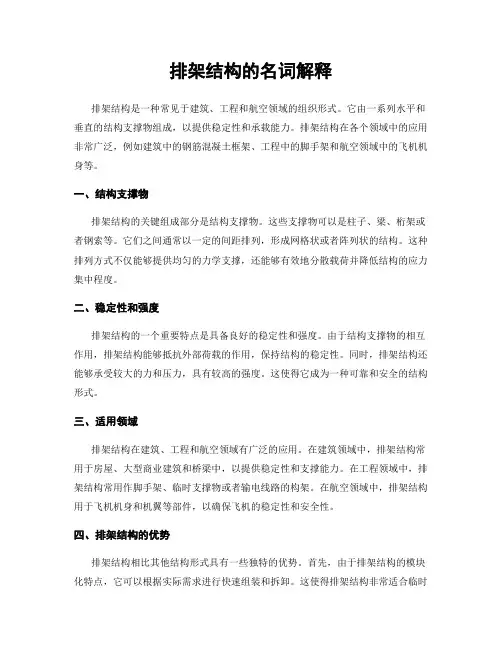

排架结构的名词解释排架结构是一种常见于建筑、工程和航空领域的组织形式。

它由一系列水平和垂直的结构支撑物组成，以提供稳定性和承载能力。

排架结构在各个领域中的应用非常广泛，例如建筑中的钢筋混凝土框架、工程中的脚手架和航空领域中的飞机机身等。

一、结构支撑物排架结构的关键组成部分是结构支撑物。

这些支撑物可以是柱子、梁、桁架或者钢索等。

它们之间通常以一定的间距排列，形成网格状或者阵列状的结构。

这种排列方式不仅能够提供均匀的力学支撑，还能够有效地分散载荷并降低结构的应力集中程度。

二、稳定性和强度排架结构的一个重要特点是具备良好的稳定性和强度。

由于结构支撑物的相互作用，排架结构能够抵抗外部荷载的作用，保持结构的稳定性。

同时，排架结构还能够承受较大的力和压力，具有较高的强度。

这使得它成为一种可靠和安全的结构形式。

三、适用领域排架结构在建筑、工程和航空领域有广泛的应用。

在建筑领域中，排架结构常用于房屋、大型商业建筑和桥梁中，以提供稳定性和支撑能力。

在工程领域中，排架结构常用作脚手架、临时支撑物或者输电线路的构架。

在航空领域中，排架结构用于飞机机身和机翼等部件，以确保飞机的稳定性和安全性。

四、排架结构的优势排架结构相比其他结构形式具有一些独特的优势。

首先，由于排架结构的模块化特点，它可以根据实际需求进行快速组装和拆卸。

这使得排架结构非常适合临时性或移动性需求，如临时建筑和展览等。

其次，排架结构凭借其坚固和稳定的特性，能够在复杂的环境条件下保持结构的完整性。

再者，排架结构具备较好的可调性和适应性，能够便于灵活地应对变化和调整。

五、排架结构的创新与发展随着科学技术的不断进步和工程建筑的需求变化，排架结构也在不断创新和发展。

例如，现代建筑中，人们开始运用新材料，如碳纤维，来构建更轻便、高强度的排架结构。

同时，计算机辅助设计和模拟技术的应用也为排架结构的设计和优化带来了很大的便利。

这些创新和技术的应用不仅推动了排架结构的性能提升，还为其进一步的应用提供了更广阔的空间。

钢结构字母的代号，你了解多少？来源：网络如有侵权联系删除L 角钢GLT 刚性檩条GZ 钢柱WLT 屋脊檩条QT 球墨铸铁SC 水平支撑SC 铸钢ZC 柱间支撑SCS 不锈钢铸件GJ 刚架GJZ 刚架柱GXG 刚性系杆GJL 刚架梁YXB 压型金属板TL 托梁SQZ 山墙柱LT 檩条XT 斜拉条QL 墙梁MZ 门边柱YC 隅撑ML 门上梁T 拉条CG 撑杆HJ 桁架FHB 复合板XG 系杆LG 拉管QCG 墙撑管QLG 墙拉管GXL 斜拉条GZL 直拉条YG 压杆或是圆管（从材料表中分别）GJ30-1 跨度为30m的门式刚架，编号为1号1、算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

2、算重量，因为钢结构的算量基本上全是按吨计（板按㎡）。

钢材+钢材就是钢结构。

钢板的重量如公式:A*B*t*7.85/1000000000AB为钢板的长宽,t为钢板的厚度公式说明：全是毫米(因为图上的尺寸),但得的重量都是按吨3、统计汇总，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

钢结构1、钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。

2、钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。

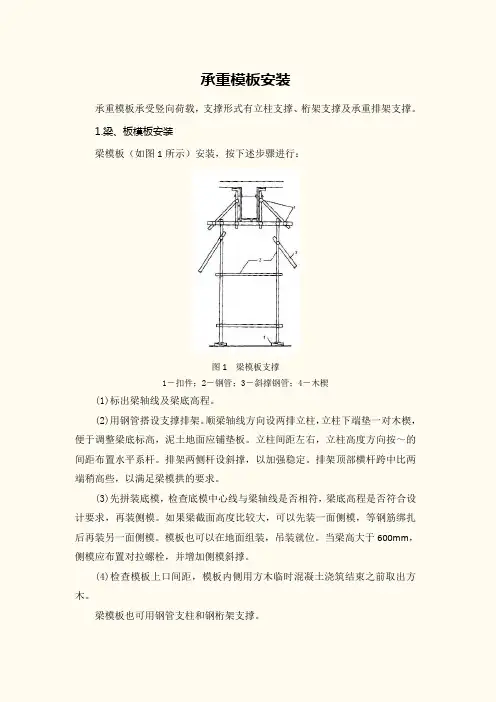

承重模板安装承重模板承受竖向荷载，支撑形式有立柱支撑、桁架支撑及承重排架支撑。

1.梁、板模板安装梁模板（如图1所示）安装，按下述步骤进行：图1 梁模板支撑1―扣件；2―钢管；3―斜撑钢管；4―木楔(1)标出梁轴线及梁底高程。

(2)用钢管搭设支撑排架。

顺梁轴线方向设两排立柱，立柱下端垫一对木楔，便于调整梁底标高，泥土地面应铺垫板。

立柱间距左右，立柱高度方向按～的间距布置水平系杆。

排架两侧杆设斜撑，以加强稳定。

排架顶部横杆跨中比两端稍高些，以满足梁模拱的要求。

(3)先拼装底模，检查底模中心线与梁轴线是否相符，梁底高程是否符合设计要求，再装侧模。

如果梁截面高度比较大，可以先装一面侧模，等钢筋绑扎后再装另一面侧模。

模板也可以在地面组装，吊装就位。

当梁高大于600mm，侧模应布置对拉螺栓，并增加侧模斜撑。

(4)检查模板上口间距，模板内侧用方木临时混凝土浇筑结束之前取出方木。

梁模板也可用钢管支柱和钢桁架支撑。

楼板模板支撑与梁模板支撑类似，用排架或钢桁架支撑。

2.大型承重排架泄洪洞、导流洞进口顶板、电站混凝土蜗壳、尾水管扩散段顶板等部位混凝土厚达几米，承重模板的荷载大，支撑布置密，安拆时间长。

过去，主要采用木结构支撑，木材耗用量大。

为了节约木材、缩短工期，可采用预制混凝土梁作承重模板，这种预制混凝土模板，用于某些部位行之有效，对于不便于吊装作业的部位，不允许用预制混凝土作结构表面的部位，如高速水流区，必须整体现浇，承重模板安装改进的途径是用钢支撑代替木支撑。

钢支撑有的用型钢，有的利用闲置的灯笼柱，都比较笨重，装拆需要起重设备配合。

有些部位无法利用起重设备，或起重设备忙不过来时，可采用轻型支撑，人工装拆。

轻型支撑有以下几种型式：（1）用Φ48mm钢管搭设，立柱布置密一些；（2）采用组合柱，如图，减少装拆工作量及装拆时间；（3）框形支架，类似门式支架。

安装时，逐段对接达到所要求的高度（如图2所示）。

图2 框形支架设搭设承重排架（单位：cm）1―平撑，Φ50mm；2―胶合板，厚2cm；3―方木，10cm×15cm；4―方木，15cm×20cm；5―钢管，Φ70mm；6―斜撑，Φ50mm接头采用内插管用销子固定（如图3所示）。

桁架是什么桁架是一种广泛应用于建筑、工程和制造领域的结构系统。

它由一系列互相连接的杆件和节点组成，形成了一个稳定的三维结构。

桁架可以用来支撑重物、分散压力、提供结构的刚性和稳定性，同时又能保持整体的轻量化。

由于其优异的力学性能和适应性，桁架被广泛应用于各种建筑和工程项目中。

桁架的发展和应用历史可以追溯到古老的文明时代。

古代建筑中普遍使用的橡木构架和竹木结构，本质上也是桁架的一种形式。

然而，现代桁架的设计和制造技术与古代相比已经有了飞跃性的进步。

随着钢铁和混凝土等新材料的广泛应用，桁架的设计和制造变得更加精确和高效。

桁架的基本结构由两种主要元素组成：杆件和节点。

杆件是连接节点的直线元素，可以是金属或复合材料制成，具有强度和刚度。

节点是连接杆件的关键部分，使整个桁架保持稳定。

节点通常由连接杆件的套筒或铰链组成，提供强大的连接力，同时允许杆件在一定程度上移动和转动。

桁架的设计涉及到一系列考虑因素，如荷载分布、结构刚度、建筑空间和材料选择等。

通过合理的桁架设计，可以实现最佳的结构性能和经济性。

桁架结构通常呈现出一定的几何形状，包括三角形、矩形、正方形等，以最大程度地提高结构的刚性和强度。

桁架的应用广泛。

在建筑领域，桁架可以用于支撑大跨度的屋顶、悬挑结构和空间框架。

它们可以承受巨大的重量，同时确保结构的稳定性和安全性。

在舞台和体育场馆中，桁架常常被用于搭建舞台背景、灯光悬挂和观众席结构。

桁架还可以应用于桥梁和塔吊等工程领域，用于支撑大型构件和设备。

桁架的优点之一是其重量轻，高度优化的结构。

相比于传统的砌块或钢筋混凝土结构，桁架的自重很小，可以减少建筑物的整体负荷。

这对于大跨度结构或需要快速组装和拆卸的临时结构来说尤为重要。

此外，桁架结构还具有良好的适应性，可以根据不同的需求进行定制和调整，使其适应各种复杂的设计要求。

然而，桁架结构也存在一些挑战和限制。

首先，桁架的设计和制造必须精确到位，以确保结构的稳定性和安全性。

Truss架（舞台架、桁架）一些数据分享
Truss架：呈平面型或空间型结构，由方管或者圆管作为主管，根据承重需要增加一定的数量副管、斜管构成，常用于活动，表演舞台的背景搭建、灯光音响的吊挂或者户外展台开业庆典棚架搭建，铝合金的性能特点让truss架在重量、承重、稳定性等方面都可以得好很好的展示。

Truss架又被叫作桁架，铝合金架，舞台架，灯光架等。

结构比较多样，常见的分类有：三角形桁架四方桁架，或者呈平面型的双排架（少用），和成本较高的蝴蝶架和通过折叠部件连接的折叠架，根据其特有的特点把Truss架区分开来。

各种架的样式图。

Truss架主管材料：铝合金圆管
结构简单的单排架，承重小，常用于小型活动背景和灯光吊挂
三角架，承重一般，三主管呈稳定的三角结构，最少的材料达到非常好的效果。

适合一般型活动，可用于搭建背景架，灯光架，小型展览会棚架等。

方管四方桁架，承重安全能力出众，桁架外形方正，少了活力给人严肃、正式感，常用于舞台灯光架，活动棚架等大小型户外架子。

圆管四方架，承重力强，外形美观，常用于搭建舞台背景，舞台灯光架，展览台架等。

折叠式三角架，通过折叠部件链接，架子运输放置时可以折叠，减少运输成本和储存空间，使用跟正常三角架没区别，但成本比较高。

蝴蝶架，蝴蝶外形的链接部件，让架子外形更加时尚美观，成本较高。

使用桁架过程中应该注意的事项：1）没有经过相关厂家专业的技术指导，切勿混杂不同公司的桁架共同使用。

2）在铝架上过度打磨，钻孔等都会破坏桁架质量。

3）禁止把重物吊挂在斜管上
4）发现有缺陷的桁架，应该立刻停止使用。

大跨度空间管桁架高空组装施工工法中冶建工集团有限公司徐国友刘从学叶太军邱文波宋林1.前言随着科学技术的发展和社会进步，管桁架结构大量应用于各体育场馆、展厅、机场建设工程等。

因其结构稳定性好、刚度大、建筑美学效果好等特点得到广泛应用。

钢桁架结构安装采用的较为成熟的技术有：采用大型吊装设备整体吊装技术和高空滑移组装技术。

在结合本钢结构工程实施中，因受施工场地、安装高度高、工程成本、环境因素等影响；通过技术方案分析对比，采用了地面分段组装,塔式移动起重机高空组装安装技术，并总结形成工法。

本钢结构工程屋面采用大跨度大截面管桁架结构，大跨度大截面屋面三肢双梭形管桁架单榀重量为85吨，最大中心截面高度为7.136m，宽度为5.000m，跨度为96m，两端悬挑各18m，总跨度132m。

17榀管桁架安装在两排共34根钢筋砼支承柱上，其安装高度59.098m。

该成果于2009年通过中国冶金科工集团公司组织的科技成果鉴定，其关键技术水平达到国内先进水平。

并获得《高空大跨度屋面管桁架安装方法》发明专利，授权号ZL2009101908658。

在某国际会展中心钢结构工程实施中，采用本工法指导施工，提高了工程质量，节约了工程成本，并取得了较好的经济效益。

2.工法特点2.1 结合施工现场的特点采取与常规吊装安装不同的施工工艺，即充分利用现场条件合理布局和设置移动式塔吊设备，采取分段组装和吊装工序，采取设置拼装胎架和高空移1动组装台架工序。

2.2管桁架地面分段组装对施工进场及场地要求条件低；先进行地面预拼装，更能保证高空施工质量。

2.3高空组装单元分段吊装，对起重设备、牵引设备要求低，采用小型塔吊即可，安全性较好，不会对主体结构造成影响；而且只需搭设局部的拼装支架，如建筑物端部有平台可利用，可不搭设脚手架。

2.4安装条件好，可充分利用管桁架下部的钢结构平台楼面或地面结构，降低了结构的安装高度，同时不需要大量的脚手架及脚手架搭拆人员，降低了设备及措施材料投入成本。
