桁架结构体系在本小节中我们要给大家介绍桁架结构体系的组成、优缺点及适用范围；桁架结构体系的合理布置原则及及受力特点。
桁架结构组成:一般由竖杆，水平杆和斜杆组成（图1-23）。
图1－23 桁架结构在房屋建筑中，桁架常用来作为屋盖承重结构，这时常称为屋架。
用于屋盖的桁架体系有两类：（1）平面桁架，用于平面屋架；（2）空间桁架，用于空间网架。
这两类桁架的共同特点是它们都由一系列只受同向拉力或压力的杆件连接而成。
作为桁架结构的整体来说，它们在荷载作用下受弯、受剪；但作为桁架结构中的杆件来说，只承受轴向力，不承受弯矩、剪力和扭矩。
桁架结构的最大特点是，把整体受弯转化为局部构件的受压或受拉，从而有效地发挥出材料的潜力并增大结构的跨度。
桁架结构受力合理、计算简单、施工方便、适应性强，对支座没有横向推力，因而在结构工程中得到了广泛的应用。
屋架的主要缺点是结构高度大，侧向刚度小。
结构高度大，增加了屋面及围护墙的用料，同时也增加了采暖、通风、采光等设备的负荷，并给音响控制带来困难。
侧向刚度小，对于钢屋架特别明显，受压的上弦平面外稳定性差，也难以抵抗房屋纵向的侧向力，这就需要设置支撑。
桁架是较大跨度建筑的屋盖中常用的结构型式之一。
在一般情况下，当房屋的跨度大于18m时，屋盖结构采用桁架比梁经济。
屋架按其所采用的材料区分，有钢屋架、木屋架、钢木屋架和钢筋混凝土屋架等。
钢筋混凝土屋架当其下弦采用预应力钢筋时，称为预应力钢筋混凝土屋架。
目前，我国预应力钢筋混凝土屋架的跨度已做到60多米，钢屋架的跨度已做到70多米。
一、桁架结构的型式与受力特点屋架结构的型式很多:（1）按屋架外形的不同，有三角形屋架、梯形屋架、抛物线屋架、折线型屋架、平行弦屋架等。
（2）根据结构受力的特点及材料性能的不同，也可采用桥式屋架、无斜腹杆屋架或刚接桁架、立体桁架等。
我国常用的屋架有三角形、矩形、梯形、拱形和无斜腹杆屋架等多种型式，见图1-24。
图1-24常用的屋架型式（a）三角形屋架（b）平行弦屋架（矩形）（c）梯形屋架（再分式）（d）拱形屋架（e）下撑式屋架（f）无斜腹杆屋架尽管桁架结构中以轴力为主，其构件的受力状态比梁的结构合理，但在桁架结构各杆件单元中，内力的分布是不均匀的。

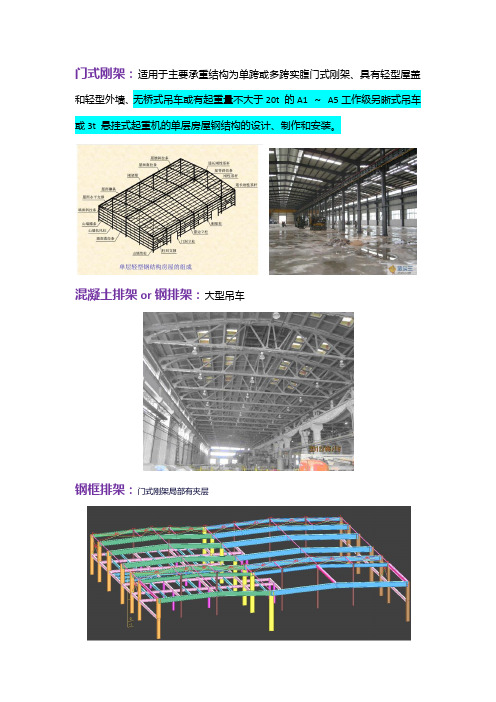

门式刚架：适用于主要承重结构为单跨或多跨实腹门式刚架、具有轻型屋盖和轻型外墙、无桥式吊车或有起重量不大于20t 的A1 ～A5工作级另晰式吊车或3t 悬挂式起重机的单层房屋钢结构的设计、制作和安装。
混凝土排架or钢排架：大型吊车
钢框排架：门式刚架局部有夹层
一、排架与门式刚架以及框架
刚架、排架都指的是二维横向受力的计算模型，纵向设置支撑。
A.刚架-----------梁柱刚接的结构体系，梁柱连接节点处可以传递弯矩。
引用力学概念。
柱底可刚可
铰。
B.排架-----------梁柱铰接的结构体系，梁柱连接节点处不可以传递弯矩。
成排出现，水平力下变形
相同，汉语中“用于成列的事物”称之为“排”。
力学概念应为“铰接框架”，条件之二柱底必须刚接。
所谓刚架和排架都是有历史的,在没有计算机软件计算的时代,刚架和排架是最常用的计算模型,
更复杂一点就是平面框架,现在排架结构也不多用了.从直观的说,刚架和排架的区别只是梁柱连接形式不同,刚架梁柱刚接, 像门钢, 大家见的多了,排架梁柱铰接,一般钢筋混凝土柱钢梁或钢屋架的比较多,电厂的主厂房一般做排架.
刚接与铰接，柱子的计算长度系数
各种约束条件下等截面细长压杆的长度系数
对排架：
对框架：
二、框排架or多层钢结构厂房（用于多层工业厂房）
框排架：由钢筋混凝土框架与排架侧向连接组成的侧向框排架结构厂房、下部为钢筋混凝土框架上部顶层为排架的竖向框排架结构厂房
多层钢结构厂房：钢结构的框架、支撑框架、框排架等结构体系的多层厂房混凝土柱，钢屋架也可
最后，注意门式刚架摇摆柱：。
钢结构字母的代号，你了解多少？来源：网络如有侵权联系删除L 角钢GLT 刚性檩条GZ 钢柱WLT 屋脊檩条QT 球墨铸铁SC 水平支撑SC 铸钢ZC 柱间支撑SCS 不锈钢铸件GJ 刚架GJZ 刚架柱GXG 刚性系杆GJL 刚架梁YXB 压型金属板TL 托梁SQZ 山墙柱LT 檩条XT 斜拉条QL 墙梁MZ 门边柱YC 隅撑ML 门上梁T 拉条CG 撑杆HJ 桁架FHB 复合板XG 系杆LG 拉管QCG 墙撑管QLG 墙拉管GXL 斜拉条GZL 直拉条YG 压杆或是圆管（从材料表中分别）GJ30-1 跨度为30m的门式刚架，编号为1号1、算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。
有许多是重复或对称等。
认真的看都会看出来。
2、算重量，因为钢结构的算量基本上全是按吨计（板按㎡）。
钢材+钢材就是钢结构。
钢板的重量如公式:A*B*t*7.85/1000000000AB为钢板的长宽,t为钢板的厚度公式说明：全是毫米(因为图上的尺寸),但得的重量都是按吨3、统计汇总，此类应该是不难的，以清单为基本，分类汇总而以了。
识图问路把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。
钢结构1、钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。
2、钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。
钢结构部位名称大全一、主要构件名称1. 梁：梁是钢结构建筑中承载楼板和楼层荷载的主要构件，通常沿建筑的宽度方向设置，起到支撑和传递荷载的作用。
2. 柱：柱是钢结构建筑中支撑楼板和屋面荷载的主要构件，通常沿建筑的高度方向设置，起到支撑和传递荷载的作用。
3. 梁柱节点：梁柱节点是梁和柱连接处的部位，起到了承载和传递荷载的作用。
4. 梁柱抱杆：梁柱抱杆是在梁柱节点处设置的用于增加梁柱节点刚度和承受梁柱节点水平荷载的构件。
5. 梁柱筋：梁柱筋是用于增加梁柱抱杆刚度和承受梁柱抱杆水平荷载的构件。
6. 桁架：桁架是钢结构建筑中用于承受水平荷载和刚度的构件，通常沿建筑的宽度方向设置。
7. 屋面桁架：屋面桁架是用于支撑和承受屋面荷载的桁架构件。
8. 地板桁架：地板桁架是用于支撑和承受地板荷载的桁架构件。
9. 楼梯架构：楼梯架构是用于支撑和承受楼梯荷载的桁架构件。
10. 悬挑梁：悬挑梁是一种横跨空间并支撑在柱顶上的梁，常用于大跨度建筑中。
11. 外墙柱：外墙柱是用于支撑和承受外墙荷载的主要构件。
12. 内墙柱：内墙柱是用于支撑和承受内墙荷载的主要构件。
13. 屋面梁：屋面梁是用于支撑和承受屋面荷载的主要构件。
14. 地板梁：地板梁是用于支撑和承受地板荷载的主要构件。
15. 屋面柱：屋面柱是用于支撑和承受屋面荷载的主要构件。
16. 地板柱：地板柱是用于支撑和承受地板荷载的主要构件。
17. 悬挑柱：悬挑柱是一种悬挑在建筑外部的柱子，用于支撑和承受悬挑荷载的主要构件。
18. 梁带：梁带是用于支撑和承受梁荷载的主要构件，通常沿梁的底部设置。
19. 柱带：柱带是用于支撑和承受柱荷载的主要构件，通常沿柱的四周设置。
20. 楼梯梁：楼梯梁是用于支撑和承受楼梯荷载的主要构件。
21. 楼梯柱：楼梯柱是用于支撑和承受楼梯荷载的主要构件。
22. 梁座：梁座是梁与柱连接的部位，起到了承载和传递荷载的作用。
23. 梁托：梁托是梁与柱连接的部位，起到了承载和传递荷载的作用。

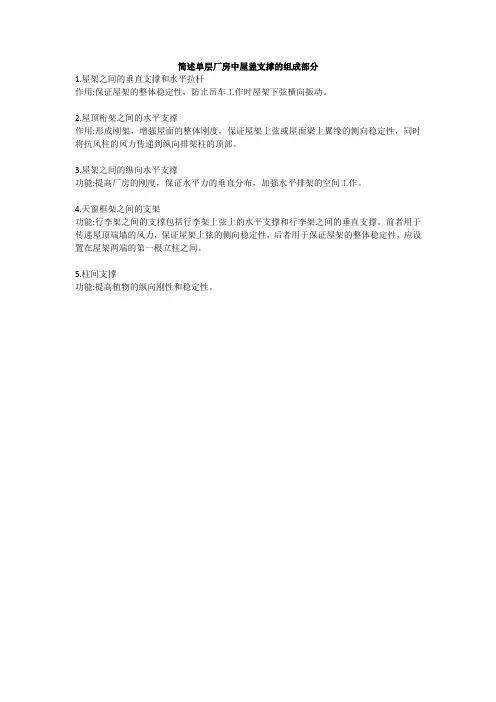

简述单层厂房中屋盖支撑的组成部分
1.屋架之间的垂直支撑和水平拉杆
作用:保证屋架的整体稳定性，防止吊车工作时屋架下弦横向振动。
2.屋顶桁架之间的水平支撑
作用:形成刚架，增强屋面的整体刚度，保证屋架上弦或屋面梁上翼缘的侧向稳定性，同时将抗风柱的风力传递到纵向排架柱的顶部。
3.屋架之间的纵向水平支撑
功能:提高厂房的刚度，保证水平力的垂直分布，加强水平排架的空间工作。
4.天窗框架之间的支架
功能:行李架之间的支撑包括行李架上弦上的水平支撑和行李架之间的垂直支撑。
前者用于传递屋顶端墙的风力，保证屋架上弦的侧向稳定性，后者用于保证屋架的整体稳定性，应设置在屋架两端的第一根立柱之间。
5.柱间支撑
功能:提高植物的纵向刚性和稳定性。
排架结构很常见，但怎么设计才不出错排架结构是相对简单的大跨度结构，一般为单层建筑物。
排架结构最为常见的建筑物是单层工业厂房，但是在许多民用建筑中，如影剧院、菜市场、仓库等也可以采用排架结构。
排架结构属于平面超静定结构，但与框架相比，超静定次数较少，手工计算较为容易。
排架计算一般采用剪力新埃分配法，是力学中加速度法的一种。
结构组成排架结构有三个主要部分组成：已经形成跨度的屋面结构、竖向支撑结构、基础结构。
屋面结构由于排架结构跨度较大，屋面结构多采用悬臂体系，钢结构或钢筋混凝土结构，以减轻屋面结构的重量。
较小跨度的排架结构则多采用钢筋混凝土屋面梁。
由于连接平面排架之间纵向构件的标准长度为6米，因此排架的柱距也多为6米。
屋檐之间搭设屋面板。
为了保证屋面整体的整体刚度，屋面板多数采行重型结构——大型预应力铸铁屋面板——无檩体系。
有时也采用轻型屋面结构中，以檩条连接屋架，在檩条之上放置小型屋面板超大型或轻型板——有檩体系。
保障同时为了维护屋面体系的刚度，屋架之间还要设置各种支撑，通常包括上、下弦水平支撑、垂直支撑及纵向水平系杆。
屋盖上、下弦水平支撑人字形是指布置在屋架（屋面梁）上、下弦平面内以及天窗架上弦平面内直角的水平支撑。
支撑节间的界定应与屋架节间相适应。
水平支撑一般采用接合十字交叉的模式。
交叉杆件的方位角一般为30°～60°。
屋盖垂直支撑支撑点是指有布置在屋架（屋面梁）间或天窗架（包括挡风板立柱）间的支撑。
系杆分刚性（压杆）和柔性（拉杆）两种。
系杆设置在屋架上、下弦及天窗上弦平面内。
屋架上弦支撑的指排架每个伸缩缝区段下端是横向水平支撑，它的作用是：在屋架上弦平面内构成刚性框，增强屋盖的整体刚度，保证屋架上弦或屋面梁上翼缘平面外的稳定，同时将抗风柱传来的风荷载传递到（纵向）排架柱顶。
当采用钢筋混凝土屋面梁屋面的有檐下屋盖体系时，应在梁的上翼缘内设置横向水平支撑，并应布置在端部第一柱距内共以及伸缩缝区段两端的第一或第二个柱距内。
活动桁架知识点总结活动桁架是一种用于搭建舞台、展览、演出等活动场所的结构，它通常由铝合金、钢铁或碳纤维等材料制成，具有轻便、坚固、易组装和可调节等特点。
在各种大型活动中，活动桁架都扮演着至关重要的角色，因此对于活动桁架的认识和应用至关重要。
本文将对活动桁架的基本知识点进行总结，以便读者更好地了解和运用活动桁架。
一、活动桁架的种类和结构活动桁架通常分为铝合金桁架、钢铁桁架和碳纤维桁架三种类型，每种类型的活动桁架都有其特定的用途和优势。
铝合金桁架由于其重量轻、强度高、耐腐蚀等特点，在舞台搭建、展览搭建和音响灯光支架等方面应用广泛。
而钢铁桁架由于其承重能力强，适用于大型舞台搭建和建筑搭建等领域。
碳纤维桁架具有重量轻、强度高、耐腐蚀等优点，适用于航空、航天、体育器材和汽车等领域。
在结构上，活动桁架通常由轴承、连接件、拉杆、支撑杆等部件组成，这些部件可以根据需要进行组合和调节，以满足不同的搭建要求。
二、活动桁架的搭建技术和注意事项活动桁架的搭建需要一定的技术和经验，以保证搭建的安全和稳定。
首先，在搭建前需要仔细阅读和理解搭建说明书，了解各个部件的名称和功能，熟悉各个部件的用法和搭建方法。
其次，在搭建过程中需要严格按照搭建说明书的要求进行操作，注意各个部件的连接方式和拉力要求，以确保搭建的稳定性和安全性。
另外，在搭建过程中需要注意避免在风大、雨雪天气下搭建桁架，以免因恶劣天气导致意外事故的发生。
此外，在搭建后需要定期检查桁架的连接件和拉杆的紧固度，及时更换损坏的部件，保证桁架的完好性。
总的来说，搭建活动桁架需要严格遵守搭建说明书的要求，以确保搭建的安全和稳定。
三、活动桁架的应用范围和特点活动桁架在各种大型活动中都有广泛的应用，例如在舞台搭建、展览搭建、音响灯光支架、体育赛事、庆典表演等方面都有活动桁架的身影。
其主要特点包括轻便、坚固、易组装和可调节等特点。
由于其轻便易携带的特点，活动桁架在各种活动现场的搭建和拆除都非常方便，节省了很多人力和时间成本。

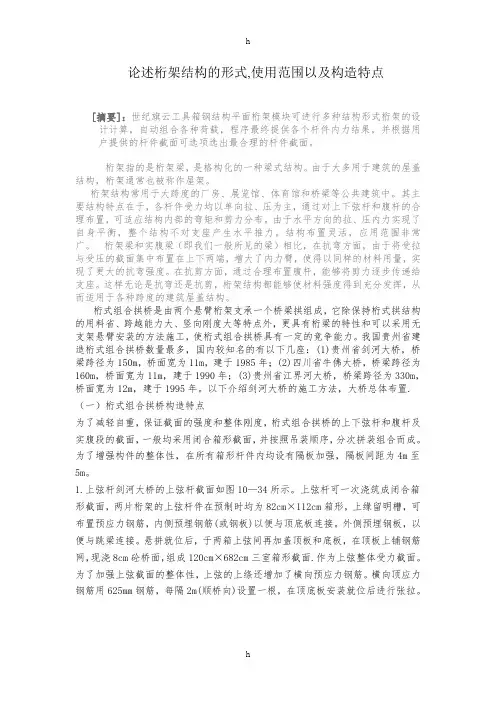

论述桁架结构的形式,使用范围以及构造特点[摘要]：世纪旗云工具箱钢结构平面桁架模块可进行多种结构形式桁架的设计计算，自动组合各种荷载，程序最终提供各个杆件内力结果，并根据用户提供的杆件截面可选项选出最合理的杆件截面。
桁架指的是桁架梁，是格构化的一种梁式结构。
由于大多用于建筑的屋盖结构，桁架通常也被称作屋架。
桁架结构常用于大跨度的厂房、展览馆、体育馆和桥梁等公共建筑中。
其主要结构特点在于，各杆件受力均以单向拉、压为主，通过对上下弦杆和腹杆的合理布置，可适应结构内部的弯矩和剪力分布。
由于水平方向的拉、压内力实现了自身平衡，整个结构不对支座产生水平推力。
结构布置灵活，应用范围非常广。
桁架梁和实腹梁（即我们一般所见的梁）相比，在抗弯方面，由于将受拉与受压的截面集中布置在上下两端，增大了内力臂，使得以同样的材料用量，实现了更大的抗弯强度。
在抗剪方面，通过合理布置腹杆，能够将剪力逐步传递给支座。
这样无论是抗弯还是抗剪，桁架结构都能够使材料强度得到充分发挥，从而适用于各种跨度的建筑屋盖结构。
桁式组合拱桥是由两个悬臂桁架支承一个桥梁拱组成，它除保持桁式拱结构的用料省、跨越能力大、竖向刚度大等特点外，更具有桁梁的特性和可以采用无支架悬臂安装的方法施工，使桁式组合拱桥具有一定的竞争能力。
我国贵州省建造桁式组合拱桥数量最多，国内较知名的有以下几座：(1)贵州省剑河大桥，桥梁跨径为150m，桥面宽为11m，建于1985年；(2)四川省牛佛大桥，桥梁跨径为160m，桥面宽为11m，建于1990年；(3)贵州省江界河大桥，桥梁跨径为330m，桥面宽为12m，建于1995年。
以下介绍剑河大桥的施工方法，大桥总体布置.（一）桁式组合拱桥构造特点为了减轻自重，保证截面的强度和整体刚度，桁式组合拱桥的上下弦杆和腹杆及实腹段的截面，一般均采用闭合箱形截面，并按照吊装顺序，分次拼装组合而成。
为了增强构件的整体性，在所有箱形杆件内均设有隔板加强，隔板间距为4m至5m。
Truss架（舞台架、桁架）一些数据分享
Truss架：呈平面型或空间型结构，由方管或者圆管作为主管，根据承重需要增加一定的数量副管、斜管构成，常用于活动，表演舞台的背景搭建、灯光音响的吊挂或者户外展台开业庆典棚架搭建，铝合金的性能特点让truss架在重量、承重、稳定性等方面都可以得好很好的展示。
Truss架又被叫作桁架，铝合金架，舞台架，灯光架等。
结构比较多样，常见的分类有：三角形桁架四方桁架，或者呈平面型的双排架（少用），和成本较高的蝴蝶架和通过折叠部件连接的折叠架，根据其特有的特点把Truss架区分开来。
各种架的样式图。
Truss架主管材料：铝合金圆管
结构简单的单排架，承重小，常用于小型活动背景和灯光吊挂
三角架，承重一般，三主管呈稳定的三角结构，最少的材料达到非常好的效果。
适合一般型活动，可用于搭建背景架，灯光架，小型展览会棚架等。
方管四方桁架，承重安全能力出众，桁架外形方正，少了活力给人严肃、正式感，常用于舞台灯光架，活动棚架等大小型户外架子。
圆管四方架，承重力强，外形美观，常用于搭建舞台背景，舞台灯光架，展览台架等。
折叠式三角架，通过折叠部件链接，架子运输放置时可以折叠，减少运输成本和储存空间，使用跟正常三角架没区别，但成本比较高。
蝴蝶架，蝴蝶外形的链接部件，让架子外形更加时尚美观，成本较高。
使用桁架过程中应该注意的事项：1）没有经过相关厂家专业的技术指导，切勿混杂不同公司的桁架共同使用。
2）在铝架上过度打磨，钻孔等都会破坏桁架质量。
3）禁止把重物吊挂在斜管上
4）发现有缺陷的桁架，应该立刻停止使用。
工艺金属构造件的种类一、设备框架、管廊柱子、桁架构造、联合平台1、设备框架设备框架可以支承静置设备或传动设备在某些特定环境中安装使用，框架有矩形的或正方形的，具有一定跨度、高度。
2、管廊柱子管廊的支承柱子有型钢构造与钢板构造两种形式。
3、桁架构造桁架构造是由上弦、下弦和腹杆等构件连接起来的格构式体系。
桁架构造有三角形、梯形、多边形和平行等多种形式。
4、联合平台为便于多台设备的操作、维护和检修，统一安设有联合平台。
联合平台有的是在一个水平标高位置上，有的则高低错落，然后由梯子联通起来。
这种平台多见于非标容器或塔类设备。
二、设备支架、梯子、平台1、设备支架(1)卧式容器设备支架。
这种支架一般为鞍式支座。
(2)裙式支座。
裙式支座为立式塔类设备下部支承的裙形底座。
(3)小型机械设备支架。
这种支架一般都由型钢制成，成水平设置或阶梯形设置，设备的机体和电动机、减速机安装于其上。
有的卷扬设备、螺旋输送机等都安设在型钢支架±o2、梯子平台平台与梯子是互相联系的。
平台的用途：一种是供设备检修、操作用的平台；另一种是供爬高人员休息用的停留平台。
三、漏斗、料仓、烟囱1、漏斗漏斗由型钢作骨架，钢板焊于骨架上，用以溜送粉末或颗粒物料。
漏斗的形式很多，有料仓式漏斗、矩形漏斗、圆形漏斗等。
2、料仓料仓用于贮存煤、粮食、建筑材料等散料，有方形、矩形、圆柱形等构造形式。
3、烟囱钢烟囱由钢板卷制而成。
根据排烟的要求，有不同直径和高度的烟囱，普遍用于锅炉房的排烟。
四、火炬及排气筒火炬及排气筒是石油化工装置中的大型钢构造设备。
火炬及排气筒有塔式、拉线式、自立式三种形式。
塔式是经常被采用的一种形式。
其中多数是塔架扶直自立式筒体，也有少数是塔架支撑悬挂式筒体。
火炬筒及排气筒可用钢板卷制而成，也可以用无缝钢管、不锈钢管制成。
火炬及排气筒塔架是用型钢或钢管组焊制成一定高度的塔架，均为碳钢材料。
(1)钢管制塔架。
钢管塔架构造一般制成截面为三棱体的空间桁架，它由各种规格的无缝钢管焊接的竖杆、横杆、斜杆等组成。
单层排架结构和单层刚架结构的类型单层排架结构和单层刚架结构是建筑领域常见的结构形式，两者虽然有些相似之处，但也有着很大的不同。
单层排架结构是由一组纵向和横向的排架组成，排架之间通过连接件连接，形成一个平面网格结构。
排架通常由钢材或混凝土预制构件组成，具有一定的刚度和强度。
由于排架的材料和构件较为简单，因此单层排架结构通常用于跨度较小、荷载不大的场合，如工业厂房、广场、体育馆等。
单层刚架结构则是由一组刚性桁架组成，桁架之间通过节点连接，形成一个具有刚性的平面结构。
桁架通常由轻型钢材或铝合金材料制成，具有较高的强度和刚度。
由于刚架的材料和构件较为轻便，因此单层刚架结构通常用于跨度较大、荷载较大的场合，如机场航站楼、展览中心、体育场馆等。
总的来说，单层排架结构和单层刚架结构都具有各自的优点和适用范围，建筑设计师应根据具体场合的要求和条件进行选择和应用。
