基本共射放大电路的工作原理

基本放大电路的概念及工作原理共射放大电路是最常见的基本放大电路之一，它是由三极管组成的电路。

其工作原理是：输入信号作用在基极上时，三极管基极-发射极间的电压发生变化，导致三极管管子的电流发生相应的变化，进而控制输出电流和电压的变化。

在共射放大电路中，输入信号与输出信号的相位差为180度，即反向，所以它是一个反相放大电路。

共基放大电路是另一种常见的基本放大电路，同样是由三极管组成。

共基放大电路的工作原理是：输入信号作用在输入电极上时，三极管的发射极共用负载电阻，通过调节输入信号和输出信号的电阻关系来放大信号。

在共基放大电路中，输入信号与输出信号的相位差为0度，即同相，所以它是一个同相放大电路。

共集放大电路，也称为共漏放大电路，是由三极管组成。

共集放大电路的工作原理是：输入信号作用在输入电极上时，通过控制输入电阻和输出电阻的关系来放大输入信号。

在共集放大电路中，输入信号与输出信号的相位差为0度，即同相，所以它是一个同相放大电路。

在基本放大电路中，放大器的增益是一个重要的指标。

增益是指输出信号与输入信号的比值，通常用电压增益或电流增益来表示。

增益值越大，说明放大器的放大效果越好。

基本放大电路在实际应用中非常广泛，例如在音频放大器、通信设备和电子仪器中都能看到它们的身影。

通过合理设计基本放大电路，可以实现对输入信号的精确放大，保证信号的传递质量，并且适应不同信号源的特点。

同时，基本放大电路的工作原理也为更复杂的放大电路提供了基础，包括差分放大电路、功率放大电路等。

总之，基本放大电路是通过控制输入信号和输出信号之间的电流或电压关系来放大信号的电路。

通过不同的组合方式，可以实现不同放大效果和放大器的特性。

深入理解基本放大电路的工作原理，对于电子电路的设计和应用具有重要的意义。

共射放大电路的工作原理
共射放大电路是一种常见的放大电路，其工作原理如下：
1. 输入信号进入电路：输入信号通过耦合电容C1进入放大电路的基极（输入端），变成基极电流。

2. 偏置电流设置：为了确保放大电路稳定工作，通常会在放大管的基极接入一个偏置电源Vb，使得放大管处于深饱和状态。

3. 放大过程：当输入信号进入放大管的基极时，基极电流发生变化，从而导致放大管的发射极电流发生变化。

放大管的发射极连接一个负载电阻RL，通过这个电阻流过的电流就是放大后的电流。

4. 输出信号：通过负载电阻RL，放大后的电流经过负载电阻产生一个电压信号，即输出信号。

5. 内部反馈：从发射极到基极的电阻RE是一个内部反馈电阻，通过反馈作用可以降低输出信号对输入信号的影响，提高电路的线性度和稳定性。

总体上说，共射放大电路通过将输入信号转化为得到放大后的电流信号，再经过负载电阻产生输出信号。

同时，通过偏置电源和内部反馈电阻的设置，使电路能
够保持稳定工作。

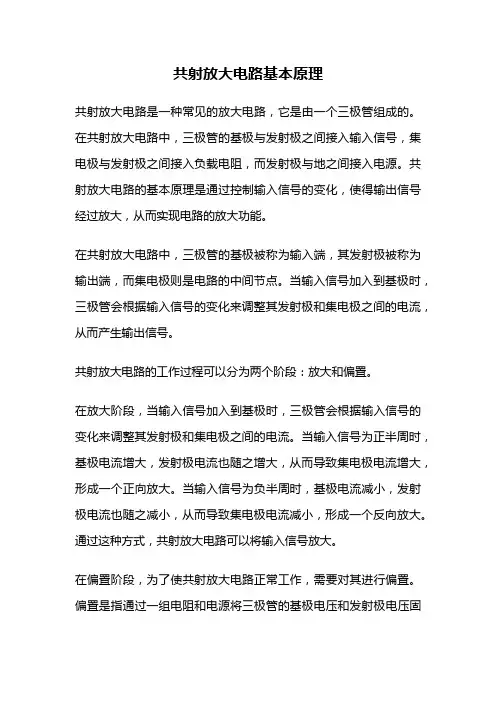

共射放大电路基本原理共射放大电路是一种常见的放大电路，它是由一个三极管组成的。

在共射放大电路中，三极管的基极与发射极之间接入输入信号，集电极与发射极之间接入负载电阻，而发射极与地之间接入电源。

共射放大电路的基本原理是通过控制输入信号的变化，使得输出信号经过放大，从而实现电路的放大功能。

在共射放大电路中，三极管的基极被称为输入端，其发射极被称为输出端，而集电极则是电路的中间节点。

当输入信号加入到基极时，三极管会根据输入信号的变化来调整其发射极和集电极之间的电流，从而产生输出信号。

共射放大电路的工作过程可以分为两个阶段：放大和偏置。

在放大阶段，当输入信号加入到基极时，三极管会根据输入信号的变化来调整其发射极和集电极之间的电流。

当输入信号为正半周时，基极电流增大，发射极电流也随之增大，从而导致集电极电流增大，形成一个正向放大。

当输入信号为负半周时，基极电流减小，发射极电流也随之减小，从而导致集电极电流减小，形成一个反向放大。

通过这种方式，共射放大电路可以将输入信号放大。

在偏置阶段，为了使共射放大电路正常工作，需要对其进行偏置。

偏置是指通过一组电阻和电源将三极管的基极电压和发射极电压固定在一定的数值上。

通过适当选择偏置电阻和电源电压，可以使三极管工作在合适的工作状态，从而保证电路的稳定性和可靠性。

共射放大电路的基本原理可以用来实现信号放大、电压放大和功率放大等功能。

在实际应用中，共射放大电路经常被用于音频放大器、射频放大器和功率放大器等电子设备中。

需要注意的是，共射放大电路虽然具有放大功能，但其输出信号的相位与输入信号的相位相反。

这是因为在共射放大电路中，电流从集电极流入到发射极，而在输入信号中，电流则是从基极流出。

因此，在设计共射放大电路时，需要考虑到输出信号的相位问题，避免对信号的相位造成影响。

总结起来，共射放大电路是一种重要的放大电路，它通过控制输入信号的变化，使得输出信号经过放大。

共射放大电路的基本原理是通过调整三极管的发射极和集电极之间的电流，从而实现信号的放大功能。

基本共射放大电路的组成和工作原理亲爱的小伙伴！今天咱们来唠唠基本共射放大电路这个超有趣的东西。

咱先说说这基本共射放大电路的组成吧。

它就像一个小团队，每个成员都有自己独特的作用呢。

首先是三极管，这可是核心成员，就像团队里的超级明星。

三极管有三个电极，分别是发射极、基极和集电极。

在共射放大电路里，发射极是公共端哦。

它就像一个神奇的小阀门，能够控制电流的大小。

然后就是直流电源啦，这个直流电源就像是给整个电路提供能量的“能量小站”。

没有它，电路就像人没吃饭一样，根本没法工作呢。

它给三极管提供合适的偏置电压，让三极管能够处在合适的工作状态，就好比给明星创造合适的舞台环境，这样才能发挥出最佳水平。

还有电阻呢，电阻就像是电路里的小管家。

比如说基极电阻，它负责限制基极电流的大小，就像管家控制进入某个区域的人流量一样。

集电极电阻也不简单，它在电路里起到把电流变化转化为电压变化的作用，就像是一个小小的魔法师，把一种“魔法元素”变成另一种呢。

电容也在这个小团队里有重要的位置。

耦合电容就像是一个小信使，它能让交流信号顺利通过，同时又阻止直流信号，就像一个只传递特定信息的小邮差，超级可爱又机灵。

那这个基本共射放大电路是怎么工作的呢？这可就更有趣啦。

当有一个小的输入信号，比如说一个小小的交流信号加到基极的时候，就像给这个小团队下达了一个小小的指令。

这个小信号会让基极电流发生变化。

因为三极管的特殊性质，基极电流的一点点小变化，就会引起集电极电流很大的变化呢。

这就好像是一个小小的动作，引发了一个大大的连锁反应。

集电极电流的变化通过集电极电阻的时候，就像水流过一个特殊的管道，会产生电压的变化。

这个电压的变化可比输入的小信号大多啦。

这就是放大的过程，就像把一个小小的声音变成了一个大大的声音，是不是很神奇呢？而且啊，这个电路对于直流和交流的处理也很有趣。

直流部分就像是一个稳定的大框架，给电路提供一个基本的工作状态。

而交流部分就像是在这个大框架上跳舞的小精灵，在直流的基础上进行放大和变化。

三极管基本共射极放大电路的工作原理当ui＝0时，称放大电路处于静态。

放大电路要设置合适的静态工作点，使信号的整个周期内晶体管始终工作在放大状态，输出信号才不会产生失真。

共射放大电路的波形分析、放大电路的组成原则直流电源要设置合适静态工作点，并做为输出的能源。

对于晶体管放大电路，电源的极性和大小应使晶体管基极与发射极之间处于正向偏置；而集电极与基极之间处于反向偏置；即保证晶体管工作在放大区。

电阻取值得当，与电源配合，使放大管有合适的静态工作电流。

输入信号必须能够作用于放大管的输入回路。

当负载接入时，必须保证放大管输出回路的动态电流能够作用于负载，从而使负载获得比输入信号大得多的信号电流或信号电压。

直流耦合共射放大电路共地：在实用放大电路中，为防止干扰，常要求输入信号、直流电源、输出信号均有一端接在公共端，即“地”端，称为“共地”。

直接耦合：信号源与放大电路，放大电路与负载电阻均直接相连，故称为“直接耦合”。

静态工作点的求法：阻容耦合共射放大电路耦合电容：电容C1用于连接信号源与放大电路，电容C2用于连接放大电路与负载，这种在电路中起连接作用的电容称为耦合电容。

阻容耦合：利用电容连接电路称为阻容耦合。

下面是赠送的团队管理名言学习，不需要的朋友可以编辑删除谢谢1、沟通是管理的浓缩。

2、管理被人们称之为是一门综合艺术--“综合”是因为管理涉及基本原理、自我认知、智慧和领导力；“艺术”是因为管理是实践和应用。

3、管理得好的工厂，总是单调乏味，没有任何激动人心的事件发生。

4、管理工作中最重要的是：人正确的事，而不是正确的做事。

5、管理就是沟通、沟通再沟通。

6、管理就是界定企业的使命，并激励和组织人力资源去实现这个使命。

界定使命是企业家的任务，而激励与组织人力资源是领导力的范畴，二者的结合就是管理。

7、管理是一种实践，其本质不在于“知”而在于“行”；其验证不在于逻辑，而在于成果；其唯一权威就是成就。

8、管理者的最基本能力：有效沟通。

七基本共射放大电路的工作原理基本共射放大电路是一种常见的放大电路，用于改变信号的幅度。

它由一个晶体管、几个电阻和一个输入信号源组成。

其工作原理是通过晶体管的放大特性来放大输入信号。

基本共射放大电路的工作原理如下：1.输入信号：首先，基本共射放大电路的输入信号被连接到晶体管的基极。

输入信号可以是来自其他电路的低幅度交流信号或者由信号发生器产生的正弦波信号。

输入信号的幅度通常比较小，一般为几毫伏。

2.构成共射放大电路的元件：基本共射放大电路的核心是NPN型晶体管。

晶体管由三个极端组成，即发射极、基极和集电极。

在基本共射放大电路中，输入信号连接到基极，输出信号通过集电极输出。

除晶体管外，还需要连接一个负载电阻Rc到集电极，以及一个电压分压电阻R1和R2，用于确定基极电位。

3. 输入信号放大：当输入信号施加到基极时，如果它是一个正半周期的信号，那么晶体管会工作在放大模式下。

在放大模式下，正向偏置的电压（从电源Vcc到负载电阻Rc）会导致电流通过晶体管。

晶体管的放大特性导致两个效应：电流增加和电压增加。

4.输出信号：根据基本共射放大电路的工作原理，输出信号将通过集电极输出。

输出信号的幅度将与输入信号的幅度相比放大数倍，并且它将是一个反相信号。

在准确的电路分析中，可以使用各种参数来计算输出信号的准确值。

总结起来，基本共射放大电路是一种将输入信号放大的电路。

它的工作原理是利用晶体管的放大特性，通过控制基极电流和电压，使得输出信号的幅度大于输入信号。

这种电路被广泛应用于各种电子设备中，如音频放大器、电视、收音机等。

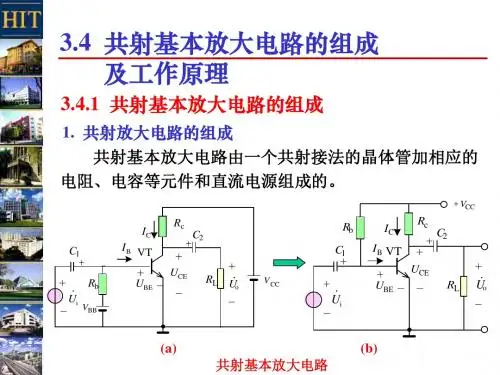

基本共射极放大电路的工作原理(1)共射组态基本放大电路的组成<?xml:namespace prefix = o /> 共射组态基本放大电路如图1所示。

图1共射组态交流基本放大电路基本组成如下：三极管T——起放大作用。

负载电阻RC，RL——将变化的集电极电流转换为电压输出。

偏置电路VCC，Rb——使三极管工作在线性区。

耦合电容C1，C2——输入电容C1保证信号加到发射结，不影响发射结偏置。

输出电容C2保证信号输送到负载，不影响集电结偏置。

(2)静态和动态静态—时，放大电路的工作状态，也称直流工作状态。

动态—时，放大电路的工作状态，也称交流工作状态。

放大电路建立正确的静态，是保证动态工作的前提。

分析放大电路必须要正确地区分静态和动态，正确地区分直流通路和交流通路。

(3)直流通路和交流通路放大电路的直流通路和交流通路如图2中（a），（b）所示。

直流通路，即能通过直流的通路。

从C、B、E向外看，有直流负载电阻、Rc、Rb。

交流通路，即能通过交流的电路通路。

如从C、B、E向外看，有等效的交流负载电阻、Rc//RL、Rb。

直流电源和耦合电容对交流相当于短路。

因为按迭加原理，交流电流流过直流电源时，没有压降。

设C1、C2足够大，对信号而言，其上的交流压降近似为零，在交流通路中，可将耦合电容短路。

(a)直流通路(b)交流通路图2基本放大电路的直流通路和交流通路(4)放大原理输入信号通过耦合电容加在三极管的发射结，于是有下列过程：（5）静态工作状态的计算分析法根据直流通路可对放大电路的静态进行计算IC=bIBVCE=VCC－ICRcIB、IC和VCE这些量代表的工作状态称为静态工作点，用Q表示。

（6）共射放大电路的工作原理及波形分析当基本共射放大电路的有输入信号时，基极电流、集电极电流、管压降均在原来静态直流分量上叠加了一个交流分量，工作波形如图所示：对于基本共射放大电路，只有设置合适的静态工作点，使交流信号加载在直流信号之上，以保证三极管在输入信号整个周期内始终工作在放大状态，输出信号才不会失真。

共射极基本放大电路工作原理解读在工作时，输入信号通过输入电容C1输入到基极，当输入信号为正半周时，控制管子的失控时间。

这时NPN型晶体管导通，电流从集电极流入负载电阻RL，然后回到电源。

这样就可以实现信号的放大。

当输入信号为负半周时，NPN型晶体管截止，电流无法流过晶体管。

因此，晶体管的负极端与电源相连，负极端的电压保持不变。

在这个过程中，晶体管的发射极输出的信号通过输出负载电阻传递到负载电路。

通过改变输入信号的大小，可以控制晶体管的导通时间和截止时间，从而控制输出信号的变化。

1.输入电容C1的作用是隔离直流信号和交流信号。

由于晶体管需要工作在直流工作点，所以需要将输入信号的直流分量去除，只保留交流分量。

这样可以确保晶体管正常工作，并且保护输出负载电阻。

2.输出负载电阻RL的作用是提供电流路径。

当晶体管导通时，电流从集电极流入负载电阻，然后返回到电源。

负载电阻决定了输出电流的大小。

3.由于晶体管具有电流放大作用，输出电流的变化会导致输出电压的变化。

因此，集电极输出的电压可以被放大。

4.由于共射极基本放大电路从输入到输出的信号为180度相位差，所以它是一种反向相位的放大器。

然而，共射极基本放大电路也存在一些缺点。

由于晶体管具有非线性特性，所以在放大过程中会产生一些非线性失真，需要通过负反馈电路来进行校正。

此外，在实际应用中，还需考虑晶体管的温度稳定性、静态工作点的设定等问题。

总结起来，共射极基本放大电路是一种常见的电子放大器电路，通过控制输入信号的变化来放大输出信号。

它具有一定的放大倍数和频率响应，但也存在一定的非线性失真。

在实际应用中，需要考虑到静态工作点的设定、负反馈电路的校正等问题。

共射基本放大电路共射基本放大电路是一种常见的电子放大电路，常用于放大信号。

本文将介绍共射基本放大电路的原理、特点和应用。

共射基本放大电路是由一个晶体管、负载电阻和输入电容组成的。

晶体管的集电极接地，而发射极连接到电源电压，基极则作为输入端。

当输入信号通过输入电容进入基极时，晶体管的状态会改变，从而导致输出信号的放大。

共射基本放大电路的原理是利用晶体管的放大作用来增加输入信号的幅度。

当输入信号较小的时候，晶体管处于截止状态，输出信号为零。

而当输入信号增大到一定程度时，晶体管进入饱和状态，输出信号得到放大。

共射基本放大电路具有以下特点：1. 增益稳定：由于晶体管的放大作用，共射基本放大电路具有较稳定的增益特性。

2. 输入输出反相：由于晶体管的工作原理，输出信号与输入信号呈反相关系。

3. 输出电阻较低：由于负载电阻的存在，共射基本放大电路的输出电阻较低，能够输出较大的电流。

4. 输入电容较大：由于输入电容的存在，共射基本放大电路对输入信号的频率范围有一定限制。

共射基本放大电路的应用非常广泛。

一般情况下，它常用于音频放大器、射频放大器以及模拟电路中。

在音频放大器中，共射基本放大电路能够将输入的音频信号放大，从而驱动扬声器产生更大的声音。

在射频放大器中，共射基本放大电路能够将射频信号放大到一定的功率，用于无线通信中。

在模拟电路中，共射基本放大电路能够将输入的模拟信号放大到一定的幅度，用于实现各种模拟功能。

虽然共射基本放大电路具有很多优点，但也存在一些缺点。

例如，由于输入电容的存在，共射基本放大电路对输入信号的频率范围有一定限制，不能放大过高频率的信号。

此外，由于晶体管的工作原理，共射基本放大电路的输出信号与输入信号呈反相关系，这在一些应用中可能需要进行相位修正。

总结起来，共射基本放大电路是一种常见的电子放大电路，具有增益稳定、输出电阻较低等特点，广泛应用于音频放大器、射频放大器和模拟电路中。

虽然存在一些缺点，但在合适的应用场景下，共射基本放大电路能够发挥出很好的放大效果。

multisim基本共射放大电路Multisim基本共射放大电路引言Multisim是一种电子电路仿真软件，可以帮助工程师和学生设计、分析和优化各种电路。

本文将介绍Multisim中的基本共射放大电路，包括其原理、特点和仿真实验结果。

一、基本共射放大电路的原理基本共射放大电路是一种常用的放大电路，通常由一个晶体管、输入电阻、输出电阻和耦合电容组成。

其原理是通过输入信号的变化，控制晶体管的工作状态，从而实现对输出信号的放大。

二、基本共射放大电路的特点1. 增益高：基本共射放大电路具有高增益的特点，可以将输入信号放大数倍，使得输出信号更强。

2. 输入电阻低：基本共射放大电路的输入电阻较低，可以有效地接收输入信号，提高电路的灵敏度。

3. 输出电阻高：基本共射放大电路的输出电阻较高，可以使得电路输出信号与负载之间的耦合更好，减少能量损耗。

4. 频率响应广：基本共射放大电路具有较宽的频率响应范围，可以放大不同频率的信号。

三、Multisim中的基本共射放大电路仿真实验在Multisim中，可以通过搭建电路原理图来模拟基本共射放大电路的工作。

首先，需要选择合适的晶体管和其他元件，并连接它们以形成基本共射放大电路。

然后，设置输入信号的幅值和频率，并运行仿真实验。

在仿真实验中，可以观察到输入信号和输出信号的波形变化，并通过测量电压值来计算电路的增益。

通过不断调整电路参数和输入信号的幅值和频率，可以得到最佳的放大效果。

四、实验结果分析经过多次仿真实验，我们可以得到一系列的实验结果。

通过分析结果，可以发现基本共射放大电路的增益与输入信号的幅值和频率有关，当输入信号幅值较小或频率较高时，增益较大；当输入信号幅值较大或频率较低时，增益较小。

此外，输入信号的波形也会对输出信号的波形产生影响，不同的波形可能导致输出信号失真或畸变。

五、基本共射放大电路的应用基本共射放大电路广泛应用于各种电子设备中，如音频放大器、射频放大器等。

pnp管的共射放大电路共射放大电路是一种常见的电子电路配置，其中使用了pnp晶体管作为放大器的核心元件。

这种电路可以将输入信号放大，并输出增大后的信号。

本文将详细介绍pnp管的共射放大电路的工作原理、特点以及应用。

一、工作原理pnp管的共射放大电路由pnp晶体管、输入电阻、输出电阻以及耦合电容等组成。

其工作原理如下：1. 输入信号：将输入信号加到输入电阻上。

当输入信号为正弦波时，输入电阻上的电压也会随之变化。

2. 稳定偏置：为了确保晶体管工作在合适的工作区域，需要通过稳定偏置电路来提供稳定的电压。

偏置电路通常由电阻和电源组成，可以将晶体管的基极电压固定在适当的值上。

3. 放大过程：当输入信号通过输入电阻加到基极时，晶体管的基极电流也会相应变化。

由于pnp晶体管的特性，当基极电流增大时，集电极电流也会相应增大。

这样就实现了输入信号的放大。

4. 输出信号：放大后的信号通过输出电阻传递到负载电阻上，形成输出信号。

输出电阻的选择要根据具体的应用需求来确定。

二、特点pnp管的共射放大电路具有以下几个特点：1. 放大增益高：共射放大电路的电压放大倍数一般较高，可以达到几十倍甚至更高。

这使得它在实际应用中具有重要的作用。

2. 输入电阻低：由于输入电阻是由输入电阻和基极电阻共同构成的，pnp管的共射放大电路具有较低的输入电阻。

这样可以减少输入信号源的驱动能力要求，提高整个电路的灵敏度。

3. 输出电阻高：由于输出电阻是由输出电阻和集电极电阻组成的，因此pnp管的共射放大电路具有较高的输出电阻。

这使得电路的输出信号可以更好地驱动负载电阻。

4. 工作稳定性好：通过稳定偏置电路的设计，可以使得pnp管的共射放大电路工作在稳定的工作区域，提高电路的工作稳定性。

三、应用pnp管的共射放大电路在电子设备中有着广泛的应用。

以下是一些常见的应用领域：1. 音频放大器：pnp管的共射放大电路可以用于音频放大器中，将微弱的音频信号放大到足够的大小，以便驱动扬声器或耳机。

第5讲基本共射放大电路的工作原理基本共射放大电路是一种常用的放大电路，常见于放大弱信号或者驱动负载的应用中。

它由一个NPN型晶体管组成，主要原理是通过将输入信号加到基极上，控制输出信号在集电极上的放大倍数。

基本共射放大电路的工作原理可以分为静态工作点和动态工作点两个方面。

首先是静态工作点。

静态工作点是指晶体管输入端没有信号输入时，通过适当的偏置电路，使得晶体管的基极电压（Vbe）和集电极电压（Vce）在合适的范围内，以保证晶体管的正常工作。

通常情况下，Vbe约为0.7V，Vce约为0.2 - 0.4V。

然后是动态工作点。

当有输入信号加到基极上时，Vbe会随之发生变化，进而控制晶体管的导通。

当Vbe增大时，晶体管的导通越来越大，Vce会减小。

这样就形成了一个负反馈机制，增大输入信号时，输出信号会相应减小，从而实现了信号的放大。

基本共射放大电路的放大倍数由电路中的电阻确定。

开路放大倍数Av可以通过以下公式计算：Av = -β * RL / re其中β为晶体管的电流放大倍数，RL为集电极电阻，re为晶体管的发射极小信号电阻。

Av决定了电路的放大能力，通常情况下，Av的值越大，放大效果越好。

除了放大倍数，基本共射放大电路还具有以下特点：1.输入输出相反：输入信号是正相位的，输出信号是反相位的。

这是由于晶体管的特性决定的。

2.输出与输入信号频率相同：基本共射放大电路对输入信号的放大没有频率选择性，因此输出信号的频率与输入信号的频率相同。

3.输入电阻低，输出电阻高：基本共射放大电路的输入电阻由基极电阻决定，输出电阻由集电极电阻决定。

通常情况下，输入电阻低，输出电阻高。

4.稳定性差：基本共射放大电路对温度、电源电压等环境因素比较敏感，容易发生偏置点漂移。

为了提高稳定性，通常需要采取相应的补偿措施。

基本共射放大电路的工作原理简单易懂，适用于大多数放大应用。

然而，在实际应用中，还需要考虑电路的稳定性、频率响应等因素。

基本共射放大电路的工作原理哎呀，今天我们来聊聊一个非常有趣的话题：基本共射放大电路的工作原理。

咱们得明白什么是共射放大电路。

简单来说，共射放大电路就是让输入信号从基极(输入端)进入晶体管，然后经过集电极(输出端)输出信号的一种放大电路。

那么，这个电路到底是怎么工作的呢？别着急，我们一步一步来分析。

我们得知道晶体管的基本原理。

晶体管是一种半导体材料制成的元件，它有三个端口：基极、发射极和集电极。

当基极接收到一个电信号时，它会控制晶体管是否导通。

如果基极接收到一个正向电压(也就是说，电信号是高电平),晶体管就会导通；反之，如果基极接收到一个负向电压(也就是说，电信号是低电平),晶体管就会截止。

这样一来，晶体管就可以根据输入信号的大小来控制输出信号的大小了。

接下来，我们来看看共射放大电路的结构。

共射放大电路主要由两个部分组成：一个是基本的共射放大器，另一个是负载电阻。

基本的共射放大器包括一个晶体管、一个集电极电阻和一个发射极电阻。

晶体管的集电极连接到负载电阻上，发射极连接到地线。

当输入信号从基极进入晶体管时，它会影响到晶体管的集电极电流。

随着集电极电流的变化，发射极电阻上的电压也会发生变化。

这个变化的电压会经过负载电阻，从而改变输出信号的大小。

现在，我们来详细讲解一下共射放大器的工作原理。

当输入信号为高电平时，晶体管的基极会接收到一个正向电压，使得晶体管导通。

此时，晶体管的集电极电流会增大，导致发射极电阻上的电压也增大。

接着，这个增大的电压会经过负载电阻，从而改变输出信号的大小。

同理，当输入信号为低电平时，晶体管会截止，使得集电极电流减小，发射极电阻上的电压也减小。

这个减小的电压同样会经过负载电阻，从而改变输出信号的大小。

基本共射放大电路就是一个通过控制输入信号来改变输出信号大小的放大器。

它的工作原理很简单：当输入信号为高电平时，晶体管导通，使得集电极电流增大；当输入信号为低电平时，晶体管截止，使得集电极电流减小。

共射极放大电路简单工作原理共射极放大电路，是一种常见的放大器电路，在电子学中有着广泛的应用。

它的工作原理很简单，但是需要掌握一定的电子基础知识，下面我们来一步步分析它的工作原理。

首先，我们需要知道电路的基本组成部分，共射极放大电路由三个部分组成：输入信号源、晶体管及输出负载。

其中，晶体管是核心部件，它承担着放大电信号的任务。

第一步，输入信号源送出交流输入信号在共射极放大电路中，输入信号源输入一个交流信号，这个信号源可以是一个信号发生器、电脑音乐播放器或者其他的电子设备。

在交流输入信号的过程中，需要注意信号的幅度和频率，这两个参数会影响到共射极放大电路的放大效果。

第二步，晶体管进行放大信号经过输入信号源输入一个交流信号后，交流信号会进入晶体管的控制极，由于控制极以及硅晶管管体之间存在电容耦合，因此信号可以被晶体管的控制极所感知到，从而对晶体管的控制极施加控制电压，通过增大或减小控制电压来达到放大信号的目的。

这个过程中，需要注意的是控制电压的范围问题，不能超过硅晶管的极限承载范围。

第三步，输出负载接受电信号在晶体管放大信号的过程中，放大信号需要经过输出负载才能够被我们听到或使用。

在输出负载的组成中，常用的有扬声器、思维动作控制模块等，输出负载的选型需要根据具体的设计需求而定。

最后，我们需要对整个电路进行检测和调试，确保电路的可靠性和稳定性，这个过程中需要注意信号的波形和频率等参数，以及晶体管的放大倍数等问题。

总结而言，共射极放大电路的工作原理是比较简单的，但是需要大量的待测和调试工作，也需要具备一定的电子学基础知识，同时还需要养成良好的电路设计习惯和流程，以提高电路可靠性和稳定性。
