离子源的研究及应用离子源是指将物质中的分子、原子或离子电离，并通过一定的方法使它们聚集成束的设备。
它是现代科技的重要组成部分，广泛应用于原子物理、环境监测、半导体制造等领域。
本文将从离子源的研究历程、运作原理和应用领域三个方面进行阐述。
一、离子源的研究历程离子源的研究历程可以追溯到19世纪初，当时科学家发现，将大气压下的气体通入一个焦耳管内，加上足够的电压后，就可产生明亮的气体放电。
这种放电现象是气体分子电离的结果。
不过，该设备杂质较多，产生随机气体等缺陷，限制了离子源的普及。
20世纪初，英国物理学家Rutherford提出了核反应理论，而离子源在该学说的发展过程中起到了重要作用。
20世纪30年代，人们开始尝试用离子源进行分离和提取元素，由此在核物理学、同位素、质谱分析等领域取得了重大突破。
20世纪50年代，离子源技术发生了重大变革，主要是离子注入技术的发明，同时磁控溅射技术的提出，也奠定了离子源在半导体制造中的地位。
二、离子源的运作原理离子源的运作原理基于电离现象与电场力学。
大多数离子源通过加热样品或施加电场来产生离子，形成一个离子云。
离子源一般都具有一个离子取出口，可以使离子通过取出口并聚集成束。
离子源有许多种类，其中较为常见的是电子喷射离子源、磁控溅射源和电子轰击离子源。
电子喷射离子源是利用电场将高能电子喷射进样品的表面，使它们撞击样品原子或分子，从而将它们电离的过程。
电子轰击离子源则是利用电子束辐照样品，使样品原子或分子通过电离获得电荷。
磁控溅射源则是利用高频电场让样品表面的金属原子或分子离开，经过电离后形成离子束。
三、离子源的应用领域离子源技术在物理学、化学、医学、半导体制造、环境工程等领域都有广泛的应用。
在原子物理和同位素领域，离子源被用来制造原子钟、核研究等。
在材料科学和半导体制造中，离子源技术具有重要的应用价值，包括掺杂、表面改性、膜制备和表面分析。
离子注入和磁控溅射技术被广泛应用于引入或剥离掺杂剂、薄膜制备和表面改性等方面。
离子源工作原理
离子源是一种常用的实验室设备，用于产生高能离子束。
它的工作原理是通过提供高电压电场和/或强磁场，将中性原子或
分子转化为带电的离子，并使其加速并聚焦成束。
离子源通常由两个主要部分组成：离子产生器和加速器系统。
离子产生器通常包括热发射阴极或电离区域，通过不同的方法将中性原子或分子转化为带电离子。
常见的方法包括热发射、化学电离和电子轰击。
在热发射过程中，阴极加热至高温，从而使阴极表面的原子或分子的能量增加，达到蒸发或过冷的程度，从而形成大量的离子。
化学电离是通过将原子或分子暴露在化学反应物中，使其发生离子化反应来实现的。
电子轰击通常通过向原子或分子发送高能电子，从而将其电离。
离子源的第二个重要组成部分是加速器系统，用于将产生的离子束加速到所需的能量和速度。
加速器通常包括多级电场和/
或磁场，通过对离子施加电场或磁场力来提高它们的速度。
这些离子束可以经过定向和聚焦，以便在实验室中进行各种实验和研究应用。
总之，离子源是通过将中性原子或分子转化为带电离子，并通过加速器系统将其加速和聚焦而产生的高能离子束。
它在物理、化学、生物等领域的研究中发挥着重要作用。

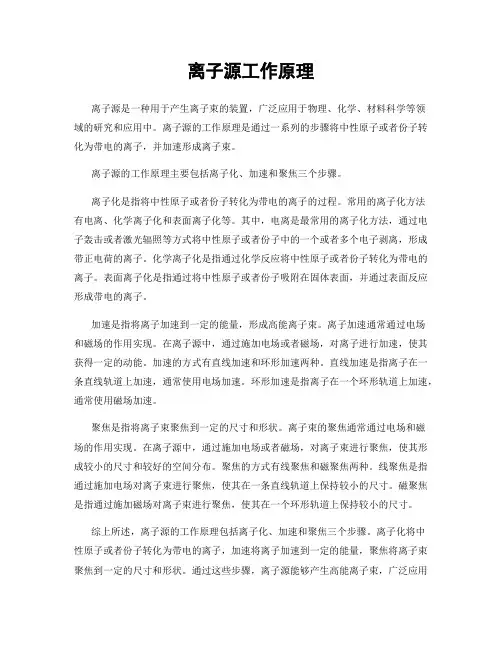

离子源工作原理离子源是一种用于产生离子束的装置，广泛应用于物理、化学、材料科学等领域的研究和应用中。
离子源的工作原理是通过一系列的步骤将中性原子或者份子转化为带电的离子，并加速形成离子束。
离子源的工作原理主要包括离子化、加速和聚焦三个步骤。
离子化是指将中性原子或者份子转化为带电的离子的过程。
常用的离子化方法有电离、化学离子化和表面离子化等。
其中，电离是最常用的离子化方法，通过电子轰击或者激光辐照等方式将中性原子或者份子中的一个或者多个电子剥离，形成带正电荷的离子。
化学离子化是指通过化学反应将中性原子或者份子转化为带电的离子。
表面离子化是指通过将中性原子或者份子吸附在固体表面，并通过表面反应形成带电的离子。
加速是指将离子加速到一定的能量，形成高能离子束。
离子加速通常通过电场和磁场的作用实现。
在离子源中，通过施加电场或者磁场，对离子进行加速，使其获得一定的动能。
加速的方式有直线加速和环形加速两种。
直线加速是指离子在一条直线轨道上加速，通常使用电场加速。
环形加速是指离子在一个环形轨道上加速，通常使用磁场加速。
聚焦是指将离子束聚焦到一定的尺寸和形状。
离子束的聚焦通常通过电场和磁场的作用实现。
在离子源中，通过施加电场或者磁场，对离子束进行聚焦，使其形成较小的尺寸和较好的空间分布。
聚焦的方式有线聚焦和磁聚焦两种。
线聚焦是指通过施加电场对离子束进行聚焦，使其在一条直线轨道上保持较小的尺寸。
磁聚焦是指通过施加磁场对离子束进行聚焦，使其在一个环形轨道上保持较小的尺寸。
综上所述，离子源的工作原理包括离子化、加速和聚焦三个步骤。
离子化将中性原子或者份子转化为带电的离子，加速将离子加速到一定的能量，聚焦将离子束聚焦到一定的尺寸和形状。
通过这些步骤，离子源能够产生高能离子束，广泛应用于科学研究和工业应用中。
离子源的工作原理的研究和优化对于提高离子束的质量和性能具有重要意义。
离子源工作原理
离子源（Ion Source）是一种用于产生离子束的装置，它是一
种关键的技术环节，广泛应用于物理学、化学、材料科学、生物医学等领域的研究和实践中。
离子源的工作原理基于离子化过程，即将中性原子或分子转化为离子的过程。
通常，离子源包括一个热阴极或冷阴极，该阴极通过不同的机制（如热电子发射或场致电离）产生自由电子。
这些自由电子在外加电场的作用下被加速，并撞击到阴极材料或其它气体分子上，将原子或分子从中剥离出来，形成离子。
离子可以是正离子（失去一个或多个电子）或负离子（获得一个或多个电子）。
这些产生的离子被抽取并形成离子束。
在离子源内部，除了阴极和外加电场，通常还存在一个加速电子场、抽取电场和聚焦磁场等。
加速电子场用于加速中性气体分子，并将其能量提高到足以离解为离子的能量。
抽取电场则用于抽取和形成离子束。
聚焦磁场在一定程度上控制离子束的聚束效果，使其更加集中和稳定。
离子源的性能受到多种因素的影响，包括离子化过程的效率、离子的种类与能量分布、离子束的强度与稳定性等。
进一步的研究和改进离子源的技术将有助于提高离子束的质量和性能，从而在各种应用中发挥更大的作用，如材料改性、表面处理、质谱分析、离子植入等。
目前，气相质谱和液相质谱的联用已经越来越普及。
作为质谱仪中的一个重要组成部分—离子源有哪些种类以及各自不同的用途呢？首先对于气相质谱（GS/MS）来说，主要有电子轰击电离源（EI）、化学电离源（CI）和场致电离源（FI）及场解吸电离源（FD）。
EI是利用一定能量的电子与气相中的样品分子相互作用（轰击），使分子失去电子，电离成离子。
当分子离子具有的剩余能量大于其某些化学键的键能时，分子离子便发生碎裂，生成碎片离子。
其优点在于它是非选择性电离，只要样品能气化都能够离子化，且离子化效率高、灵敏度高；能够提供丰富飞结构信息，是化合物的指纹谱；有庞大的标准谱库供检索。
其缺点在于不适用于难挥发、热不稳定的样品，而且只能检测正离子，不检测负离子。
CI是指引入一定的反应气进入离子化室，反应气在具有一定能量的电子流的作用下电离或裂解，生成的离子和反应气分子进一步反应或和样品分子发生离子分子反应，通过质子交换使样品分子电离。
其优点在于可以通过控制反应，根据离子亲和力和电负性选择不用的反应试剂，用于不同化合物的选择性检测。
其缺点在于也不适用于难挥发和热不稳定样品，谱图重复性不如EI图谱，而且反应试剂容易形成较高的本底，影响检测限。
FI和FD是一种软电离方式，由一个电极和一组聚焦透镜组成，形成高达几千伏的强电场，使气态分子的电子被拉出而电离。
其优点在于几乎没有碎片离子，没有本底，图谱很干净。
缺点在于仅适用于扇形磁场质谱和飞行时间质谱仪，我们常见的四级杆质谱和离子肼质谱都不能配置FI和FD源，而且高压容易产生放电效应，操作也更难一些。
EI源是我们最常见的气质离子源。
对于液相质谱（LC/MS）来说，主要有大气压离子源（API）、快原子轰击源（FAB）和基质辅助激光解析电离源（MALDI）三种电离方式。
API主要给出分子量信息，一定条件下可以提供有限的信息结构，它又包括电喷雾电离（ESI）和大气压化学电离（APCI）。
ESI是指样品溶液从毛细管流出时，在电场及辅助气流的作用下喷成雾状的带电液滴，液滴中溶剂被蒸发，使液滴直径变小，发生“库伦爆炸”，把液滴炸碎，此过程不断重复，形成样品离子。

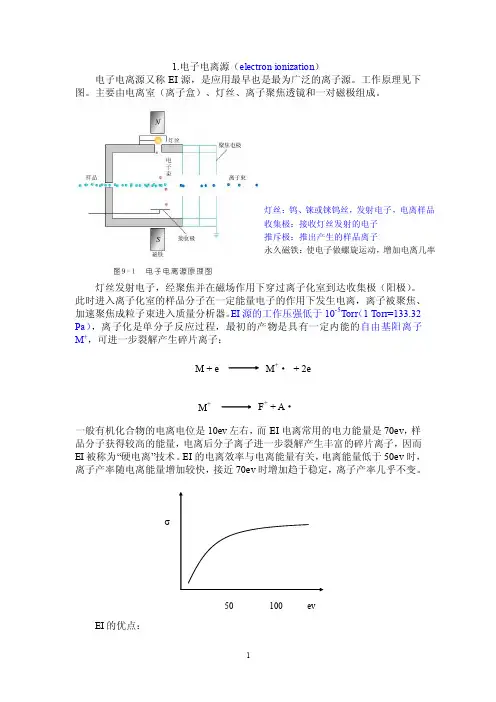

1.电子电离源（electron ionization ）电子电离源又称EI 源，是应用最早也是最为广泛的离子源。
工作原理见下图。
主要由电离室（离子盒）、灯丝、离子聚焦透镜和一对磁极组成。
灯丝发射电子，经聚焦并在磁场作用下穿过离子化室到达收集极（阳极）。
此时进入离子化室的样品分子在一定能量电子的作用下发生电离，离子被聚焦、加速聚焦成粒子束进入质量分析器。
EI 源的工作压强低于10-5Torr （1 Torr=133.32 Pa ），离子化是单分子反应过程，最初的产物是具有一定内能的自由基阳离子M +，可进一步裂解产生碎片离子：一般有机化合物的电离电位是10ev 左右，而EI 电离常用的电力能量是70ev ，样品分子获得较高的能量，电离后分子离子进一步裂解产生丰富的碎片离子，因而EI 被称为“硬电离”技术。
EI 的电离效率与电离能量有关，电离能量低于50ev 时，离子产率随电离能量增加较快，接近70ev 时增加趋于稳定，离子产率几乎不变。
EI 的优点：灯丝：钨、铼或铼钨丝，发射电子，电离样品收集极：接收灯丝发射的电子推斥极：推出产生的样品离子永久磁铁：使电子做螺旋运动，增加电离几率（1）非选择性电离，只要样品能气化都能够离子化；（2）离子化效率高，灵敏度高；（3）EI 谱能够提供丰富的分子结构信息，是化合物的“指纹图谱”；（4）化合物在70 ev 的能量下电离，得到的谱图重现性好，目前，在该条件下已建立了多种物质的标准谱库。
EI 的缺点：（1） EI 不适用于难挥发、热不稳定的样品；（2） 在EI 方式下，某些化合物的分子离子不稳定，得不到分子量的信息，给谱图解析造成了困难；（3） EI 方式只能检测正离子，不能检测负离子。
2.化学电离源（chemical ionization ）CI 较易控制的一种电离方式。
其结构与EI 源相似，也是由电离室（离子盒）、灯丝、离子聚焦透镜和一对磁极组成的。
主要区别是离子化室的气密性优于EI 源，以保证通过离子源的反应试剂有足够的压力（大于0.1 Torr ），而又能保证整个离子源的真空。
离子源工作原理
离子源是一种用于产生离子束的装置。
它的工作原理基于电离技术，通过电离原子或分子，将其转化为带正电荷的离子，并以束流形式输出。
离子源一般由以下几个主要部分组成：
1. 电离室：包含电离源和电离区域，用于电离原子或分子。
常用的电离技术包括电子轰击电离、化学离子化、光电离等。
2. 加速区域：用于加速已被电离的离子，使其达到所需的能量。
3. 准直系统：对离子束进行准直和聚焦，以保证束流的稳定性、一致性和空间分辨率。
4. 检测系统：用于检测和分析离子束的性质和特性，例如质量和能量分析器。
离子源的工作原理如下：
1. 电离：通过电离室中的电离技术，将原子或分子中的电子移除，使其转化为带正电荷的离子。
这些离子可以是单原子离子，也可以是多原子离子。
2. 加速：已经被电离的离子进入加速区域，受到加速电场的作用，获得一定的动能。
加速会使离子束的速度和能量增加。
3. 准直和聚焦：离子束经过准直系统，通过调节准直器、聚焦器等光学元件，使离子束的方向、形状和聚焦程度达到要求。
这样可以确保离子束可以精确地聚焦到需要的目标区域上。
4. 检测和分析：离子束通过检测系统，例如质量分析器，可以对离子束的质量、能量、强度等进行检测和分析。
这些参数可以用于确定离子束的性质和特性，以及对样品进行分析和表征。
离子源的工作原理可以根据不同的电离技术、离子源结构和应用领域的需求而有所差异。
离子源在科学研究、材料表征、医学影像等领域具有广泛的应用。

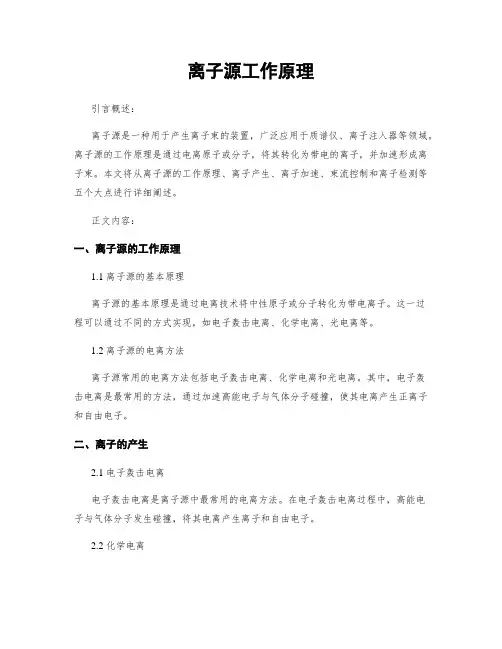

离子源工作原理引言概述：离子源是一种用于产生离子束的装置，广泛应用于质谱仪、离子注入器等领域。
离子源的工作原理是通过电离原子或分子，将其转化为带电的离子，并加速形成离子束。
本文将从离子源的工作原理、离子产生、离子加速、束流控制和离子检测等五个大点进行详细阐述。
正文内容：一、离子源的工作原理1.1 离子源的基本原理离子源的基本原理是通过电离技术将中性原子或分子转化为带电离子。
这一过程可以通过不同的方式实现，如电子轰击电离、化学电离、光电离等。
1.2 离子源的电离方法离子源常用的电离方法包括电子轰击电离、化学电离和光电离。
其中，电子轰击电离是最常用的方法，通过加速高能电子与气体分子碰撞，使其电离产生正离子和自由电子。
二、离子的产生2.1 电子轰击电离电子轰击电离是离子源中最常用的电离方法。
在电子轰击电离过程中，高能电子与气体分子发生碰撞，将其电离产生离子和自由电子。
2.2 化学电离化学电离是通过化学反应将分子转化为离子。
常见的化学电离方法包括化学反应、化学气相离子化等。
2.3 光电离光电离是利用光子与原子或分子相互作用，将其电离产生离子。
常见的光电离方法包括激光电离、紫外光电离等。
三、离子的加速3.1 电场加速离子源中常使用电场加速离子。
通过施加电场，使离子获得动能，并加速形成离子束。
电场加速可以采用直流电场、交流电场或射频电场等方式。
3.2 磁场加速磁场加速是离子源中常用的加速方法之一。
通过施加磁场，使离子受到洛伦兹力的作用，获得动能并加速。
四、束流控制4.1 离子束的聚焦离子束的聚焦是离子源中的重要环节。
通过施加适当的聚焦电场或磁场，使离子束保持一定的直径和形状，以便更好地进行后续的加工和分析。
4.2 离子束的偏转离子束的偏转是为了将离子束引导到所需的位置。
通过施加适当的偏转电场或磁场，使离子束按照预定的路径进行偏转。
4.3 离子束的调制离子束的调制是为了控制离子束的强度和频率。
通过调节离子源中的参数，如电压、频率等，可以实现对离子束的调制。
离子源介绍2.1 离子源概述离子源是通过中性原子或分子电离，然后将它们引出并形成离子束流的装置。
它是各种类型的离子加速器、质谱仪、离子推进器、离子束加工设备等仪器中不可缺少的关键部件。
离子源一般分为气体型离子源和固体型离子源。
2.1.1 结构与组成一般离子源的结构如图1.1所示，基本工作原理为：热发射或场致发射的电子在放电室里面被加速，被加速的电子撞击气体分子使之离解、电离，形成等离子体，由引出系统从等离子体中引出离子束。
图2.1 离子源的一般结构2.1.2 离解、电离及复合过程解离是指分子在载能电子的作用下离解成原子；电离是指分子或原子在载能电子的作用下电离形成离子。
我们以氢为例给出一个典型的离解和电离方程：1H + e （离解过程）2H2 + e → 21H + e → H++ 2e （电离过程）++ 2e（分子离子）2H2 + e → H22H+ + e → 2H++ 3e （原子离子)第1页复合过程是指离子捕获电子形成中性原子或分子的过程。
离解、电离及复合是一动态过程，当电离过程与复合过程达到动态平衡，放电就达到了平衡，稳定的等离子体就形成了。
2.1.3 等离子体的密度等离子体的密度是离子源的重要参数。
等离子体的密度越高，引出的离子束流就越强，离子源的性能就越好。
提高等离子体密度的方法，一般是在放电室中加一轴向磁场，其主要作用为：a）使电子做螺旋运动，提高电子与原子的碰撞次数，提高电离几率。
b）使离子受到径向的约束力，减少与放电室内壁碰撞而复合的几率。
2.1.4 离子源引出系统和聚焦系统气体放电，电子与原子、分子的碰撞，用离子轰击阴极材料以及表面电离过程都能够产生离子，然后通过引出系统形成离子束。
离子源的引出系统是离子源的重要结构。
聚焦系统用于调节离子束的发射度、能散度和线性度等等，离子束的各项指标都与引出系统和聚焦系统密切相关。
2.2 离子源的种类根据使用条件和用途的不同，离子源的类型有很多。
离子源
本词条由oxl创建，共有8位协作者编辑了2次。
最新协作者：悠哉乐然，tiger-c，上海抢包山，鬼魅娃娃008，天边月色。
使中性原子或分子电离，并从中引出离子束流的装置。
它是各种类型的离子加速器、质谱仪、电磁同位素分离器、离子注入机、离子束刻蚀装置、离子推进器以及受控聚变装置中的中性束注入器等设备的不可缺少的部件。
纠错编辑摘要
目录
∙ 1 正文
∙ 2 配图
∙ 3 相关连接
离子源 - 正文
气体放电、电子束对气体原子(或分子)的碰撞，带电粒子束使工作物质溅射以及表面电离过程都能产生离子，并被引出成束。
根据不同的使用条件和用途，目前已研制出多种类型的离子源。
使用较广泛的有弧放电离子源、PIG离子源、双等离子体离子源和双彭源。
这些源都是以气体放电过程为基础的,常被笼统地称为弧源。
高频离子源则是由气体中的高频放电来产生离子的，也有广泛的用途。
新型重离子源的出现，使重离子的电荷态显著提高,其中较成熟的有电子回旋共振离子源(ECR)和电子束离子源(EBIS)。
负离子源性能较好的有转荷型和溅射型两种。
在一定条件下，基于气体放电过程的各种离子源，都能提供一定的负离子束流。
高频离子源利用稀薄气体中的高频放电现象使气体电离，一般用来产生低电荷态正离子，有时也从中引出负离子，作为负离子源使用。
在高频电场中，自由电子与气体中的原子(或分子)碰撞，并使之电离。
带电粒子倍增的结果，形成无极放电，产生大量等离子体。
高频离子源的放电管一般用派勒克斯玻璃或石英管制作。
高频场可由管外螺线管线圈产生，也可由套在管外的环形电极产生。
前者称为电感耦合,后者称为电容耦合。
高频振荡器频率为106～108Hz，输出功率在数百瓦以上。
从高频离子源中引出离子可有两种方式。
一种是在放电管顶端插入一根钨丝作为正极，在放电管尾端装一带孔负电极，并把该孔做成管形，从中引出离子流。
另一种方式是把正极做成帽形，装在引出电极附近，而放电区则在它的另一侧。
不管采用哪种引出方式，金属电极都要用石英或玻璃包起来，以减少离子在金属表面的复合。
在高频放电区域中加有恒定磁场时，由于共振现象可提高放电区域中的离子浓度。
有时，还在引出区域加非均匀磁场来改善引出。
所示离子源是一种低流强的小型离子源。
高频放电是由电感耦合的，频率为20MHz,气耗为7.5ml/h，可引出500μA正离子束。
其中原子离子占80％。
引出离子束的能散只有40～50eV。
离子源
离子源
所示的离子源是一种有轴向外加磁场，流强产额很高的离子源。
高频频率为45MHz，功率为140W。
气耗为30ml/h,引出电压8kV,可引出10mA正离子束。
弧放电离子源在均匀磁场中，由阴极热发射电子维持气体放电的离子源。
为了减少气耗，放电区域往往是封闭的。
阳极做成筒形，轴线和磁场方向平行。
磁场能很好地约束阴极所发射的电子流，在阳极腔中使气体的原子（或分子）电离，形成等离子体密度很高的弧柱。
离子束可以垂直于轴线方向的侧向引出，也可以顺着轴线方向引出。
所示的离子源是轴向引出的弧放电离子源。
供气为8ml/h，可以引出500μA的质子流，或者100μA 的氢分子流。
离子源
离子源
离子源
PIG离子源在外磁场约束下,产生反射放电的离子源，是弧放电离子源的改进。
在弧放电离子源中，阳极另一端和阴极对称的位置上，装一与阴极等电位的对阴极，使阴极发射的电子流在中空的阳极内反射振荡，提高了电离效率，改变了放电机制。
阴极一般用钨块制成，由电子轰击加热，称间热阴极离子源。
反射放电电压较高时，可在冷阴极状态下工作。
这时离子源结构更加简单，称为冷阴极离子源。
对于功率较大的离子源，阴极被放电所加热，达到电子热发射温度，被称为自热阴极离子源。
是一种轴向引出的热阴极离子源,用于产生氢离子束。
当放电电流为700mA时，可引出42mA离子流。
为产生非气态元素的离子，将该元素馈入离子源的方法有多种。
简单的方法是使用气体化合物，也可导入该元素的蒸气。
某些固体物质还可镀在阴极表面或阳极腔壁上，靠放电中的溅射作用将该物质导入放电区。
中,离子源是一种侧向引出的冷阴极固体离子源。
工作物质放在阳极腔内引出缝的对面,加有1.5kV负电位。
可获得数百微安的铍、铝、钙、钛和金离子束。
双等离子体离子源在非均匀磁场中工作的一种弧放电离子源。
它的电极系统和磁系统都经过精心安排,使得放电产生的等离子体发生两次收缩（几何箍缩和磁箍缩）。
由于引出的离子流强度大、亮度高、而主体结构又比较紧凑，使用十分普遍。
大功率的双等离子体离子源能产生安培级以上的正离子束，是一种有效的强流离子源。
正离子被中和以后，就转化为中性束。
从双等离子体离子源中可以直接引出负离子束，也可以先引出正离子束，再用间接方法得到负离子。
双等离子体离子源由阴极、中间电极和阳极组成,如图6所示。
中间电极的电位高于阳极，它们都是用铁磁材料作成的，是磁路的一部分。
离子源
离子源
双彭源双等离子体离子源和 PIG离子源的综合。
大功率的双彭源是一种单电荷态的强流离子源，可以引出安培级以上的离子流。
小型装置也有用来作为多电荷重离子源的。
从外形结构看，双彭源只是在双等离子体离子源的阳极外侧增设一个对阴极。
但从放电原理看，它两种离子源有很大差别。
前三个电极组成类似于双等离子体离子源的系统，看作是一个电子源。
由于对阴极上加有和中间电极相同或更负些的电压，电子就在中间电极和对阴极之间反射振荡,改善了电离。
图7是这种离子源的示意图。
转荷型负离子源利用正离子束转荷产生负离子的装置。
正离子束与固体物质表面相互作用，或通过气体靶俘获电子就能转化成负离子束。
正离子束可以由小型双等离子体离子源提供。
如果采用高频离子源，只要把引出电极的孔道加长，就能得到负离子束。
溅射型负离子源用正离子束去轰击工作物质，就能得到该种物质的负离子。
若用铯离子束去溅射周期表第Ⅳ族以后电子亲合力较大的元素，可以得到该元素微安级的负离子束流。
若使氢或氩离子束通过一个充有气态工作物质的孔道，就能得到数微安的该物质负离子束流。
目前离子源技术还在不断地发展着。
环形双等离子体离子源、大型双彭源已可提供百安级的氢正离子流。
磁控管型负离子源已得到安培级的氢负离子束。
一些小型离子源，则具有低能散、低功耗、低气耗、长寿命等特色。
在产生多电荷重离子束的实验装置（如电子回旋共振离子源、电子束离子源）中，都已得到电荷态很高的重离子。
这些新型装置已逐渐被回旋加速器所采用。
而能产生高温等离子体的利用惯性约束的激光离子源，也产生了高电荷态离子。
采用组合加速方法的重离子加速系统中，前级加速器将电荷态较低的重离子加速到兆电子伏每核子的能量，穿过固体剥离膜或气体剥离器，将一部分轨道电子剥去，提高电荷态后在主加速器中继续加速，以得到较高的能量增益。
在这种组合加速系统中，前级加速器和剥离器，可以被看成是一种特殊的重离子源系统。
