CD3多参数气体测定器使用说明书山东隆泰矿业设备有限公司仪器使用前请详细阅读本说明书！一、概述CD3多参数气体测定器适用于煤矿井下作业环境中甲烷（CH4）、一氧化碳（CO）、氧气（O2）及硫化氢（H2S）气体浓度的测定和报警。
检测现场中气体浓度，并可进行声光报警。
具有操作简单明了、体积小、携带方便、精度高、价格便宜等特点。
仪器防爆型式：矿用本安兼隔爆型，防爆标志：ExibdI。
执行标准：MT703-2008《煤矿用携带型电化学式一氧化碳测定器》MT704-2008《煤矿用携带型电化学式氧气测定器》MT1084-2008《煤矿用硫化氢检测报警仪》AQ6207-2007《便携式载体催化甲烷检测报警仪》二、工作原理仪器对于一氧化碳（CO）、氧气（O2）及硫化氢（H2S）气体测量采用电化学传感器，其结构由电解液中的三个电极构成。
（见图1）图11、一氧化碳（CO）、氧气（O2）及硫化氢（H2S）工作原理：工作电极的工作信号经过U2转化为电压信号，电路同时保持工作电极的电压处于其偏压之下，线路中运放U1对电极产生一电压信号，该信号与工作电极电流信号一致。
同时恒电位电路使工作电极与参考电极之间保持一恒定的电位差。
2、仪器对甲烷（CH4）气体测量采用催化燃烧原理。
测定器采用热催化型高性能传感器组成惠斯顿电桥，测量臂由载体催化元件（俗称黑元件）和纯载元件（俗称白元件）组成，辅助臂由金属膜电阻和电位器组成，稳压电路为电桥提供稳定的电压：在新鲜空气中桥路处于平衡状态，在被测气体中，甲烷在黑元件表面发生催化反映（无焰燃烧），使黑元件温度增高，电阻增大，桥路失去平衡，从而输出一个电位差。
该电位差在一定范围内，其大小与甲烷浓度成正比。
此信号进微处理器经过内部A/D转换、数据处理、滤波之后由单片计算机进行数字信号处理，然后通过液晶显示器将被测甲烷的浓度显示出来，并给出声光报警。
三、技术特性3.1工作环境a.环境温度：（0～+40）℃b.环境湿度：≤98%RHc.大气压力：（86～116）KPad.具有甲烷爆炸性气体混合物的煤矿井下3.2产品型号编制含义C D 33.3主要性能及主要技术参数四、使用方法4.1仪器显示器符号说明如图2所示浓度指示下标图24.2仪器按键说明4.2.1仪器共有四个按键说明如下：仪器按键说明符号按键说明按键功能○开关键①关机时长按此键开机②开机时长按此键关机OK 功能键①开机检测状态时长按此键进入报警点设置状态②报警点设置状态按此键进入下一路设定③报警点设置状态长按此键存储报警点并进入下一路设定④校准状态按此键进入下一路校准⑤校准状态长按此键则该路设置零点并进入通气等待⑥校准状态通气完毕长按此键存储校准值△上箭头①报警点设置状态和校准状态下按此键增大相应一路数值②开机检测状态时同时按此键及下箭头“▽”进入校准状态▽下箭头①报警点设置状态和校准状态下按此键减小相应一路数值②开机检测状态时同时按此键及上箭头“△”进入校准状态4.2.2机器界面说明4.2.2开机关机时长按开关键开机，开机后液晶屏幕同时显示甲烷（CH4）、一氧化碳（CO）、氧气（O2）、及硫化氢（H2S）报警点值约5秒钟；显示报警点完毕仪器进入自检状态，屏幕显示倒计时10秒；自检完毕仪器进入检测状态，此时液晶屏幕同时显示环境中甲烷（CH4）、一氧化碳（CO）、氧气（O2）及硫化氢（H2S）气体浓度，在液晶左上角显示电池电量。
气体检测仪器操作说明书操作说明书一、概述气体检测仪器是一种用于检测和监测环境中气体浓度的设备。
本操作说明书旨在向用户介绍如何正确操作气体检测仪器，以确保准确可靠的气体浓度测量结果。
二、安全注意事项在操作气体检测仪器之前，请务必遵守以下安全注意事项：1. 仪器应由熟悉操作方法的人员操作，提前了解仪器的使用说明。
2. 使用前确保仪器功能正常，并检查是否有损坏或松动的部件。
3. 避免将仪器暴露于高温、湿度过大、有腐蚀性气体的环境中。
4. 操作时应佩戴适当的防护装备，如手套、护目镜等。
5. 若使用中发现任何异常情况，应立即停止使用并联系售后服务。
三、仪器操作流程以下为气体检测仪器的基本操作流程：1. 开始操作前，确保仪器已正确连接电源，并处于工作状态。
2. 检查仪器上显示屏，确认其处于正常工作状态。
3. 根据实际需要选择合适的测量模式，并设置相关参数。
4. 打开待测区域的气阀，允许气体进入仪器。
5. 等待一段时间，直至仪器完成测量过程，并显示出测量结果。
6. 对测量结果进行分析和评估，判断是否达到预定标准或偏离正常范围。
7. 根据实际需要记录测量结果，并进行后续处理。
四、常见故障处理1. 仪器无法开机或无法正常显示- 检查电源连接是否松动或损坏，重新连接或更换电源。
- 如电源正常，可能是仪器内部故障，需联系售后服务。
2. 仪器无法测量气体浓度- 检查传感器是否干净，若有污垢需清洁。
- 检查传感器是否损坏，如有需要更换传感器。
3. 仪器测量结果异常或不稳定- 检查环境是否存在干扰物质，如有需要采取相应措施消除干扰。
- 检查仪器校准是否正确，如需校准，按照校准流程进行操作。
五、养护与维护1. 定期清洁仪器外壳和传感器，避免灰尘和污垢的积聚。
2. 避免将仪器暴露在湿度过大或有腐蚀性气体的环境中，以免损坏仪器。
3. 如长时间不使用仪器，请将其存放在干燥通风的环境中，避免长时间不使用导致零件老化。
六、技术支持与售后服务如在仪器使用过程中遇到任何问题，可随时联系我们的技术支持与售后服务团队。
气体检测专家使用说明书英思科宗旨保护地球各个角落人类的生命随时随地提供最高品质的产品和最优质的服务尊敬的用户：感谢您购买并使用英思科的产品——CZ型多种气体测定器。
您所购买的CZ型多种气体测定器每天都能为您提供可靠的气体检测服务。
该产品是我们最严格的规范下设计、制造、测量和认证的。
参照本说明书的介绍，您只需做最少量的维护工作，就能享受本仪器长年为您提供的最可信赖的气体检测服务。
我最为关心的是：在未来的几个月，甚至几年内，您是否对您所购买的CZ型多种气体测定器的性能感到满意。
衷心希望：如果您有任何疑问或意见，请来电与我们联系。
通常一通电话咨询就可帮助您用较少的时间解决问题。
请别犹豫，立即与我们联系：400-820-2515。
英思科的全体员工为能有机会向您提供服务而深表荣幸。
您最诚挚的，Kent D . McElhattan总裁兼首席执行官美国英思科公司目录1、警告及注意事项2、仪器拆箱3、认证4、仪器示图5、简介6、仪器操作气体读数模式操作模式调零/标定模式峰值显示模式 TWA读数观察模式STEL读数观察模式7、设置模式低浓度气体报警设定值高浓度气体报警设定值TWA报警设定值STEL报警设定值时钟设置日历设置安全密码设置调零/标定保护设置8、仪器调零/标定9、数据记录10、CH4超量程11、保养和维修清洗电池充电12、SP40采样泵13、技术指标14、可替换零件清单15、质量保证16、版权17、使用小贴士煤矿矿用产品安全标志证书3 4 4 5 6 6 6 7 8 8 8 9 9 9 10 10 11 12 12 13 13 14 15 15 15 15 15 16 16 17 18 19 20警告及注意事项不正确的操作或不适宜的使用环境，可能会消弱仪器的性能。
为了最安全最有效的使用仪器，请仔细阅读下列正确操作程序和使用环境。
请在使用前认真阅读使用说明书。
在氧气不足的大气环境中可能造成可燃气体读数低于实际浓度。
CD4多种气体检测报警仪使用说明书1、主要用途及适用范围CD4多种气体检测报警仪（以下简称测定器）为矿用本质安全兼隔爆型产品，适用于具有甲烷（CH4）、一氧化碳（CO）、氧气（O2）、硫化氢（H2S）混合气体的煤矿井下及其它工作场所，检测空气中气体浓度的大小，当甲烷（CH4）、一氧化碳（CO）、硫化氢（H2S）超过，氧气（O2）浓度低于设定的报警值时，可发出声光报警信号2、产品特点：CD4多种气体检测报警仪由甲烷（CH4）、一氧化碳（CO）、氧气（O2）、硫化氢（H2S）组成，该产品可以根据客户的需要通过功能设置选项任意选择组合成“两参数”“三参数”测定器1）具有电池电压自动检测、报警点设置、元件灵敏度调整等功能。
2）测定器采用8位微控制器作为控制单元，采用高精度检测元件，灵敏度高、响应速度快，具有元件受高浓气体冲击自动保护功能。
元件稳定可靠，使用寿命长。
3）使用12864液晶，实时显示四气浓度。
-1-4）具有电池电压欠压报警、欠压自动关机功能。
5）具有全按键或专用调试“锁”、避免非专业人员随意调试，影响检测精度。
6）使用大容量高性能长寿命的可充电电池。
整机工作时间长达10小时以上，且电池采用新型自动恢复保护器件，无记忆效应，可随时充电。
7）具有操作简单、体积小、精度高、携带方便等特点。
3、型号含义C D 4测量参数数量：4种第一特征代号：多参数产品类型代号：测定器、使用环境条件a) 环境温度为(-20～+40)℃；b) 环境大气压为（80～110）K Pa；c) 周围空气相对湿度不大于98％(25℃时)；d) 具有CH4、O2、CO、H2S混合物及煤尘爆炸性危险的煤矿井下；e) 在无破坏绝缘的气体或蒸汽的环境中。
5、矿用本质安全兼隔爆型防爆标志为：ExibdI。
二、工作原理1、测定器对一氧化碳（CO）、氧气（O2）、硫化氢（H2S）、三种气体测量采用电化学传感器元件进行采样（见图1），甲烷（CH4）气体测量采用催化燃烧原理。

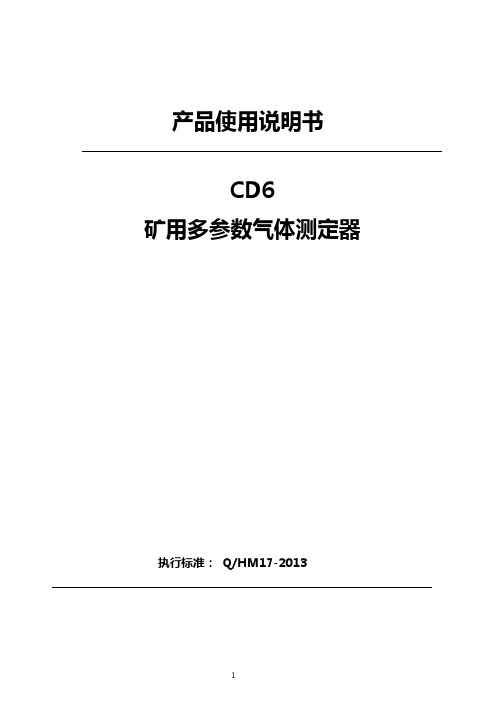

产品使用说明书CD6矿用多参数气体测定器执行标准：Q/HM17-2013目录一、概述二、结构特征三、工作原理四、主要性能和技术参数五、调整六、操作使用七、维护与保养八、使用维护注意事项九、典型故障分析与排除十、运输、贮存十一、开箱及检查十二、售后服务十三、成套性十四、产品资质证编号一概述1.1用途和适用范围CD6矿用多参数气体测定器（可以检测红外甲烷、二氧化碳、一氧化碳、氧气、硫化氢、二氧化氮）（以下简称测定器）为矿用本质安全兼隔爆型产品，测定空气中相关气体浓度的大小，当测定的气体浓度超过设定的报警值时，可发出声光报警信号。
测定器经国家指定的法定权威机构审查及检验。
测定器适用于专业技术人员、操作人员、领导等所有作业人员。
1.2型号的组成及其代表意义仪器按下面的方法命名：C D6测量参数数量：参数数量第一特征代号：多参数产品类型代号：测定器1.3执行标准：企业标准HM17-2013《CD6矿用多参数气体测定器》1.4适用环境条件✧环境温度为0～40℃；✧海拔高度不超过2000m;✧环境大气压为80kPa～116kPa；✧周围空气相对湿度不大于95％(25℃时)；✧有爆炸性气体混和物，但无显著震动和冲击、无破坏绝缘的腐蚀性气体或蒸汽的环境中；✧在无滴水的地方。
中文显示器A D 转换器微处理器声光报警电路气体检测电路电池充电极供电1.5防爆型式：矿用本质安全兼隔爆型。
防爆标志：ExibdI Mb。
1.6外形尺寸：127x77x36mm；重量：350g。
二结构特征测定器使用时，可外加动物皮质皮套。
测定器样式美观大方。
测定器采用自然扩散取样方式，显示值为三位有效读数，以百分体积比表示测量值，并能表示显示值的正或负。
显示分辨率见表一。
测定器有声光报警功能和报警自检功能。
在甲烷浓度超过测量范围上限时，测定器具有保护载体催化元件的功能，并使测定器的显示值维持在超限状态。
三工作原理原理框图如下测定器的输出经信号放大、A/D转换后，送CPU进行处理，计算出浓度值由液晶屏显示出来。
1Multi-gas Monitor产品手册设 置操 作 维 护部件号：版本复合式气体检测报警器珠海司福斯特科技有限w w w .sa f e d t e c h .c o m气体/火焰检测专家！Ventis ™ MX4 产品手册目录版权声明 (3)警告及注意事项 (3)常规 ......................................................................................................................................................................... 3 人员 ........................................................................................................................................................................ 3 危险情况、毒物和污染物 ........................................................................................................................................ 3 一般用法.................................................................................................................................................................. 3 监管机构发布的使用条件与警告 .............................................................................................................................. 4 建议做法 .. (4)VENTIS MX4™ 资源 (6)VENTIS MX4 功能 (6)仪器拆箱 (7)箱内部件.................................................................................................................................................................. 7 反馈问题 .. (7)监测仪概述 (8)特点与功能 .............................................................................................................................................................. 8 显示屏幕.................................................................................................................................................................. 9 警报 .. (11)监测仪设置 ................................................................................................................................................................... 13 电池特性和监测仪兼容性 ...................................................................................................................................... 13 充电锂离子电池盒 (14)说明................................................................................................................................................................ 14 开机和关机 ............................................................................................................................................................ 16 配置 .. (17)介绍................................................................................................................................................................ 17 说明................................................................................................................................................................ 17 配置过程 .. (18)监测仪使用和维护 (25)调零、标定和通气测试 (25)程序................................................................................................................................................................ 25 建议................................................................................................................................................................ 25 一般信息. (26)说明 ............................................................................................................................................................... 26 现场空气采样建议做法 ......................................................................................................................................... 33 清洁 ...................................................................................................................................................................... 33 维护 .. (33)电池盒 ............................................................................................................................................................ 33 监测仪转换 ..................................................................................................................................................... 37 传感器、传感器防水膜、LCD 和振动电机更换 .............................................................................................. 39 泵模块 ............................................................................................................................................................ 42 Ventis MX4 分解图 .. (43)产品、规格与认证 (46)Ventis MX4 配件与部件 ......................................................................................................................................... 46 监测仪规格 ............................................................................................................................................................ 48 作业条件................................................................................................................................................................ 48 储存条件................................................................................................................................................................ 49 传感器规格 ............................................................................................................................................................ 49 有毒气体传感器 交叉灵敏度表 .............................................................................................................................. 49 可燃性气体的LEL 及LEL 相关系数 ...................................................................................................................... 50 认证 .. (51)质保 .............................................................................................................................................................................. 53 责任限定. (53)英思科公司全球办事处 .............................................................................................................................................. 封底珠海司福斯特科技有限w w w .sa f e d t e c h .c o m气体/火焰检测专家！Ventis™ MX4 产品手册►版权声明Ventis MX4™ 和Ventis™ 是英思科公司的商标。
cd4型多参数气体测定器即为矿用本质安全兼隔爆型产品，因可测定空气中CH4、02、CO、CO2浓度的大小，现被适用于煤矿井下及其它工作场所，那在使用时如何设置呢，下边一起来看看吧。
该设备的调整其实还是比较简单的，首先长按“绿键”，即可进入调试状态，每步操作都有中文提示，操作十分简单。
调整状态共有5个功能:零点设置；采集校准；开启传输；数据浏览；设备信息;按一下“红键”即可进入下一功能，长按“绿键”保存并退出，长按“红键”则不保存并退出调整状态。
开机：即在关机状态下长按红按钮超过2秒便可开机，屏幕会显示欢迎界面、显示完毕即可进入检测界面。
关机：在开机后状态下长按红按钮，出现是否关机界面，按“绿键”“是”，在此期间蜂鸣器短叫1声，在- -声长叫后关闭屏幕，此时关机成功。
⏹零点设置操作在功能菜单界面下，进入“零点设置”功能菜单，短按“左键”选择气体类型菜单，对于单参数测定器直接进入调零界面，短按“右键”选中气体类型进入相应气体调零界面。
通入纯氮气或清洁空气，待零点值稳定后，长按“左键”保存零点值，长按“右键”不保存零点，返回到功能选择界面。
氧气出厂时已调零点,用户如需调零点时应先通高浓度氮气，待浓度值降低到5%VOL以下方可进入零点设置界面，否则测定器禁止调零点。
需要说明的是此零点值为传感器电压值非浓度值。
⏹校准操作校准注意事项：1．校准用标准气体必须采用由国家计量部门认定的生产单位出厂的标准气体；2．校准请使用仪器自带的校准罩，常规气体流量通常设置为200ml/min，H2S、NO2和NH3等腐蚀性气体流量设置为300ml/min，空放至少15秒使气体流速稳定，将校准罩放于测定器前端，并紧固校准罩螺丝；3．建议测定器的校准（标定）周期为3个月；4．标定时尽量使用短的气管，勿将测定器标定口对准排气系统上游方向；5．标定时不应长时间通高浓度气体。
⏹报警点设置操作在功能菜单界面下，短按“左键”选择“设备信息”功能菜单，然后短按“右键”进入选择气体类型界面，短按“左键”选择气体类型菜单，短按“右键”选择当前气体进入报警点设置界面。
感谢您选用本产品！使用产品前请详细阅读本使用说明书并妥善保管，以备今后参考。
CD4多参数气体检测仪使用说明书产品执行标准AQ6207-2007，MT703-2008，MT704-2008，MT1084-2008,GB3836.1-2010、GB3836.2-2010、GB3836.4-2010艾科思电子科技（常州）有限公司2018年12月V1.0版警告：维修时不得随意改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号！产品只能与说明书规定的产品联接使用!严禁井下充电。
严禁使用说明书中规定以外的电池！1概述1.1用途及适用范围CD4多参数气体检测仪适用于煤矿井下作业环境中甲烷、一氧化碳、氧气、及硫化氢气体浓度的测量及报警。
具有日期、时间、声光报警等功能。
测定器具有操作简单、携带方便、准确可靠等优点。
1.2型号及含义C D44个参数多参数（甲烷、一氧化碳、氧气、硫化氢）测定器1.3防爆类型及防爆标志防爆型式：矿用本安兼隔爆型防爆标志：Ex d ibⅠMb1.4使用环境条件a)环境温度：0℃～40℃，此时应按GB3836.1-2010中5.1.1条附加标志“X”，或在铭牌中标注温度范围；b)相对湿度：不大于98%；c)大气压力：80kPa～116kPa；d)风速：≤8m/s；e)环境噪声不超过70dB(A)的场合；f)煤矿井下有瓦斯，煤尘等爆炸危险的环境；g）无破坏金属和绝缘材料的腐蚀性气体的地方。
2工作原理与结构特征2.1整机工作原理）气体测量采用催化燃烧原理，对于一氧化碳（CO）、氧气（O2）及硫化氢（H2S）气仪器对于甲烷（CH4体采用电化学原理。
2.1.1甲烷测量原理催化瓦斯探头测量臂由载体催化元件（俗称黑元件）和纯载元件（俗称白元件）组成，辅助臂由金属膜电阻和电位器组成，稳压电路为电桥提供稳定的电压。
在新鲜空气中桥路处于平衡状态，在被测气体中，黑元件在催化作用下发生燃烧，使内部温度升高，电阻增大，桥路失去平衡，从而输出一定的电压，其大小与甲烷浓度存在这一定的关系，由单片机通过A/D采集后按照响应的计算公式可以计算出对应的甲烷浓度值。
