图文并茂的Allegro 通孔焊盘制作教程

Cadence Allegro元件封装制作流程1.引言一个元件封装的制作过程如下图所示。

简单来说，首先用户需要制作自己的焊盘库Pads，包括普通焊盘形状Shape Symbol和花焊盘形状Flash Symbol；然后根据元件的引脚Pins选择合适的焊盘；接着选择合适的位置放置焊盘，再放置封装各层的外形（如Assembly_Top、Silkscreen_Top、Place_Bound_Top等），添加各层的标示符Labels，还可以设定元件的高度Height，从而最终完成一个元件封装的制作。

下面将分表贴分立元件，通孔分立元件，表贴IC及通孔IC四个方面来详细分述元件封装的制作流程。

2.表贴分立元件分立元件一般包括电阻、电容、电感、二极管、三极管等。

对于贴片分立元件，以0805封装为例，其封装制作流程如下：2.1.焊盘设计2.1.1.尺寸计算表贴分立元件，主要对于电阻电容，焊盘尺寸计算如下：其中，K 为元件引脚宽度，H 为元件引脚高度，W 为引脚长度，P 为两引脚之间距离（边距离，非中心距离），L 为元件长度。

X 为焊盘长度，Y 为焊盘宽度，R 为焊盘间边距离，G 为封装总长度。

则封装的各尺寸可按下述规则： 1) X=Wmax+2/3*Hmax+8 mil2) Y=L ，当L<50 mil ；Y=L+ (6~10) mil ，当L>=50 mil 时3) R=P-8=L-2*Wmax-8 mil ；或者G=L+X 。

这两条选一个即可。

个人觉得后者更容易理解，相当于元件引脚外边沿处于焊盘中点，这在元件尺寸较小时很适合（尤其是当Wmax 标得不准时，第一个原则对封装影响很大），但若元件尺寸较大（比如说钽电容的封装）则会使得焊盘间距过大，不利于机器焊接，这时候就可以选用第一条原则。

本文介绍中统一使用第二个。

注：实际选择尺寸时多选用整数值，如果手工焊接，尺寸多或少几个mil 影响均不大，可视具体情况自由选择；若是机器焊接，最好联系工厂得到其推荐的尺寸。

- EDA中国
图 1.2 Pad Designer Layers 界面
如果制作的是表贴元件的焊盘将Single layer mode 复选框勾上。需要填写的参数有： BEGINLAYER 层的Regular Pad；SOLDEMASK_TOP 层的Regular Pad；PASTEMASK_TOP 层的Regular Pad 。如图 1.3 所示。
Allegro 16.5中文教材
目录
第1 章 焊盘制作.........................................................................................................1
1.1 用Pad Designer 制作焊盘........................................................................................... 1 1.2 制作圆形热风焊盘....................................................................................................... 6

电话：021-54311536
元件焊盘设置
国 如果是通孔焊盘，需要填写的参数有：
BEGINLAYER 层的Regular Pad，Thermal Relief，Anti Pad；
4.3.1手工拉线.........................................................................................................56

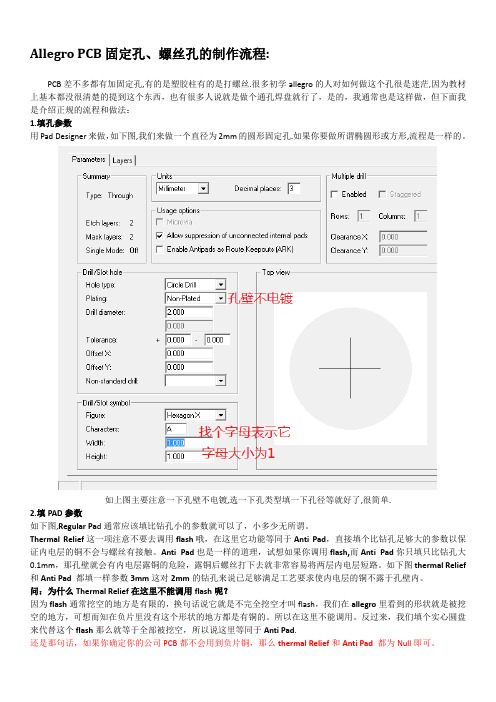

Allegro PCB固定孔、螺丝孔的制作流程:PCB差不多都有加固定孔,有的是塑胶柱有的是打螺丝.很多初学allegro的人对如何做这个孔很是迷茫,因为教材上基本都没很清楚的提到这个东西，也有很多人说就是做个通孔焊盘就行了，是的，我通常也是这样做，但下面我是介绍正规的流程和做法：1.填孔参数用Pad Designer来做，如下图,我们来做一个直径为2mm的圆形固定孔.如果你要做所谓椭圆形或方形,流程是一样的。

如上图主要注意一下孔壁不电镀,选一下孔类型填一下孔径等就好了,很简单.2.填PAD参数如下图,Regular Pa d通常应该填比钻孔小的参数就可以了，小多少无所谓。

Thermal Relief这一项注意不要去调用flash哦，在这里它功能等同于Anti Pad，直接填个比钻孔足够大的参数以保证内电层的铜不会与螺丝有接触。

Anti Pad也是一样的道理，试想如果你调用flash,而Anti Pad你只填只比钻孔大0.1mm，那孔壁就会有内电层露铜的危险，露铜后螺丝打下去就非常容易将两层内电层短路。

如下图thermal Relief 和Anti Pad都填一样参数3mm这对2mm的钻孔来说已足够满足工艺要求使内电层的铜不露于孔壁内。

问：为什么Thermal Relief在这里不能调用flash呢？因为flash通常挖空的地方是有限的，换句话说它就是不完全挖空才叫flash，我们在allegro里看到的形状就是被挖空的地方，可想而知在负片里没有这个形状的地方都是有铜的。

所以在这里不能调用。

反过来，我们填个实心圆盘来代替这个flash那么就等于全部被挖空，所以说这里等同于Anti Pad.还是那句话，如果你确定你的公司PCB都不会用到负片铜，那么thermal Relief和Anti Pad都为Null即可。

如上图，我们通常还把soldermask填上去，为什么呢，因为是个空洞，上绿油也是白上，所以没必要让板厂在这里也上阻焊层（绿油），如果不填可不可以，可是可以，但这个我不能确定是否会给板厂带来什么不便。

allegro 建立焊盘的方法和操作步骤
是不是还在对allegro 建立焊盘的一些方法和规则模糊不清，这里就对大
家进行详细的介绍，希望能帮助到大家。

详细说明下，allegro 软件中，制作通孔焊盘的方法步骤：
对pcb 设计来说，通孔类的元件，一般都加thermal pad，也就是要添加花孔，怎样来制作花孔，首先要创建一个flash symbol；
创建flash symbol 的方法步骤如下：
打开pcb editor 软件，file---new，选择flash symbol，打开创建界面，执行菜单add---flash，打开therm pad sy...对话框，对热风焊盘的内径、外径、开口的尺寸进行设置后，ok，完成flash symbol 的创建。

接下来，就利用创建的flash symbol 来创建通孔焊盘。

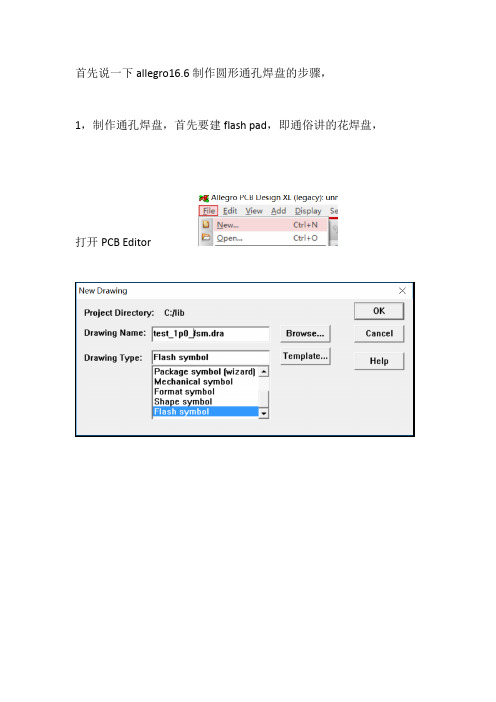

首先说一下allegro16.6制作圆形通孔焊盘的步骤，1，制作通孔焊盘，首先要建flash pad，即通俗讲的花焊盘，打开PCB Editor进入主界面后，设置参数设置完可以看到主界面如下然后我们添加一个开口尺寸1.0mm，内径1.5mm，外径2.0mm的flash焊盘开口尺寸就是实际的钻孔直径，或者比钻孔直径略小生成的焊盘如图中所示生成以下文件2, 制作焊盘，打开图标进行设置钻孔尺寸钻孔符号点开下拉菜单，选择刚才创建好flash 焊盘设置好每一层的尺寸，TOP层和BOT层信息一样，内层调用flash 焊盘Soldermask层略大0.1mm生成以下文件这样就创建好一个普通的直径1.0圆形焊盘但是有时候我们会需要做一些不规则的通孔焊盘，这个就比较麻烦了。

因为不规则的焊盘不能直接在pad designer里面选择现有的形状，那么我们就必须先画一个symbol.1，首先打开PCB Editor，创建一个新的symbol shape按照上述步骤设置好参数，利用组合画出你想要的图形，如下图画一个4mmx2mm的椭圆我们根据pad尺寸计算出各个点的坐标先画一个3mmx2mm的长方形，然后左右各画一个直径2mm的圆形然后Merge Shape这样就得到一个symbol shape2、一般soldermask会比pad外径大0.1mm，我们可以根据pad大小来计算soldermask的尺寸，然后算出各个点的坐标，也可以利用Z-Copy功能将刚才生成的symbol扩大0.1mm，具体操作如下将symbol导出Sub-Drawing（一定要保证导出的文件原点与symbol原点一致）生成然后创建一个新board导入刚才生成的Sub-Drawing文件，用坐标放置在原点位置利用Z-Copy 将symbol Expand 0.1mm如此这样得到一个4.1mmx2.1mm的椭圆形，将原来的删除掉，然后按照刚才的方式导出sub-drawing，再创建一个新的symbol shape，将其导入，生成一个新的symbol shape，3，运行PAD Designer，设置参数的时候，打开下来菜单选择需要的symbol shape其他层的信息按照相同的方式生成并调用，不规则的通孔用到的比较少，但是制作起来很麻烦，具体设置的参数根据应用的场景不一样可能会有所变动，有待商榷。

Cadence_SPB16.2入门教程——焊盘制作焊盘制作1.1 用Pad Designer制作焊盘Allegro中制作焊盘的工作叫Pad Designer，所有SMD焊盘、通孔焊盘以及过孔都用该工具来制作。

打开程序->Cadence SPB 16.2->PCB Editer utilities->Pad Designer，弹出焊盘制作的界面，如图1.1所示。

图1.1 Pad Designer工具界面在Units下拉框中选择单位，常用的有Mils(毫英寸)，Millimeter(毫米)。

根据实际情况选择。

在Hole type下拉框中选择钻孔的类型。

有如下三种选择：Circle Drill：圆形钻孔；Oval Slot：椭圆形孔；Rectangle Slot：矩形孔。

在Plating下拉框中选择孔的金属化类型，常用的有如下两种：Plated：金属化的；Non-Plated：非金属化的。

一般的通孔元件的管脚焊盘要选择金属化的，而元件安装孔或者定位孔则选择非金属化的。

在Drill diameter编辑框中输入钻孔的直径。

如果选择的是椭圆或者矩形孔则是Slot size X，Slot size Y两个参数，分别对应椭圆的X，Y轴半径和矩形的长宽。

一般情况下只要设置上述几个参数就行了，其它参数默认就可以。

设置好以后单击Layers标签，进入如图1.2所示界面。

图1.2 Pad Designer Layers界面如果制作的是表贴元件的焊盘将 Singel layer mode 复选框勾上。

需要填写的参数有：BEGINLAYER层的Regular Pad；SOLDEMASK_TOP层的Regular Pad；PASTEMASK_TOP层的Regular Pad。

如图1.3所示。

图1.3 表贴元件焊盘设置如果是通孔焊盘，需要填写的参数有：BEGINLAYER层的Regular Pad，Thermal Relief，Anti Pad；DEFAULTINTERNAL层的Regular Pad，Thermal Relief，Anti Pad；ENDLAYER层的Regular Pad，Thermal Relief，Anti Pad；SOLDEMASK_TOP层的Regular Pad；PASTEMASK_TOP层的Regular Pad。

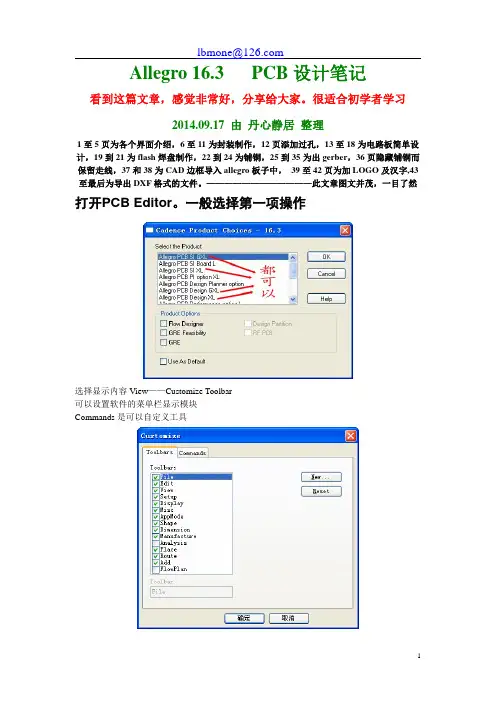

Allegro 16.3 PCB设计笔记看到这篇文章，感觉非常好，分享给大家。

很适合初学者学习2014.09.17 由丹心静居整理1至5页为各个界面介绍，6至11为封装制作，12页添加过孔，13至18为电路板简单设计，19到21为flash焊盘制作，22到24为铺铜，25到35为出gerber，36页隐藏铺铜而保留走线，37和38为CAD边框导入allegro板子中， 39至42页为加LOGO及汉字,43至最后为导出DXF格式的文件。

————————————此文章图文并茂，一目了然打开PCB Editor。

一般选择第一项操作选择显示内容View——Customize Toolbar可以设置软件的菜单栏显示模块Commands是可以自定义工具Display——Color/Visibility封装的制作在Pad Designer中操作此项首先制作贴片式焊盘的做法Candence制作封装需要先制作焊盘打开制作焊盘的软件开始>程序>candence>release 16.3>PCB Editer Utilities>Pad Designer表贴焊盘就不用填写Themal Relief（散热焊盘）和Anti Pad（绝缘层焊盘）了这是建立好的焊盘文件然后打开PCB Editor——File——New——设置图纸大小Setup——Design Parameter Editor——DesignUser Unist（单位）选择 Extents项中Left X和Lower Y为原点的坐标定义，Width和Heigh 为做封装时图纸的大小>Type项不变，仍为Package（封装）。

都改为0.0254（最小步进值）开始加入焊盘>Layout>Pin>>Option中如下设置创建一个零件库必须的几个条件：1至少一个引脚。

2每个零件必须有图形边框，即轮廓线，线路板上丝印层白漆所画的轮廓。

根据元件的DATASHEET放置焊盘数量 在命令框内输入“x 0 0”,根据之前的设置，将出现1到4PIN，将X轴
的方向改为左，输入“x 7.62,7.62”出现5到8PIN。
已经放置好的 焊盘图片
增加元 件丝印
单击 Add→Li ne
增加元 件位号
单击 Layout→ Labels→ Ref Des
增加元 件型号/ 元件值
单击 Layout→ Labels→
Value
增加元件 占地区域 和高度
单击 Setup→
Areas→
Package Height
增加元件尺 寸
单击 Dimension→
Linear Dim,再用 鼠标点击需 要测量的 2PIN
序号
必要、有导电性
视需要而定、有导 电性 必要
元件的位号。 元件型号或元件值。
必要 必要
元件外形和说明：线条、 弧、字、Shape 等。
元件占地区域和高度。
必要 必要
禁止布线区 禁止放过孔区
视需要而定 视需要而定
PASTEMASK_T 焊盘实际大小 OP
黄色字体部分为贴片焊盘所需要参数
先建立一 个封装， 在Alle来自ro 里面，单 击File→Ne
w
单击 Setup→Drawi
ng Size
选择焊盘
单击 Layout→Pin
在焊盘库
里选择之
前做好的 焊盘,单击 “OK”进行 放置。
比实际焊盘小 0.1MM
焊盘实际大小
Thermal Pelief
比实际焊盘大 0.2MM
比实际焊盘大 0.1MM
比实际焊盘大 0.2MM

在Allegro中如何使⽤Paddesigner制作贴⽚焊盘和通孔焊盘SMD表贴焊盘制作：2*2mm长⽅形表贴焊盘为例：parameters只需要设置units，其他默认；layers：勾选single layer mode表明是单⾯焊盘；单击begin layer：regular pad ：geometry选择rectangle，width：2，height：2单击soldermask top：regular pad栏的width栏，height栏添加所需阻焊层的尺⼨（⽐begin layer 要⼤0.1~0.2mm）save as保存即可；通孔焊盘制作（正⽚）：hole type：circle drill；plating：plated；drill diameter：孔径值，这⾥为2；其他保持默认就好啦；offset表⽰钻孔在焊盘的位置，⼀般（0,0），表⽰在正中间；drill symbol表⽰转孔符号，相当于⼀个标识，设置随意；layer：取消勾选single layer mode单击begin layer：在regular pad的geometry 选择circle，在width输⼊3，height⾃动变成3然后依次设置end layer,default layer,pastemask_top,pastemask_bottom设成相同的数值。

单击soldermask top、bottom：circle--regular pad栏的width栏添加所需阻焊层的尺⼨3.5，height⾃动变成3.5save as保存即可；begin layer:顶层end layer：底层default layer：内电层******************************************************************************热焊盘的作⽤：在⼤⾯积的接地（电）中，常⽤元器件的引脚与其连接，对连接引脚的处理需要进⾏综合的考虑，就电⽓性能⽽⾔，元件引脚的焊盘与铜⾯满接为好，但对元件的焊接装配就存在⼀些不良隐患如：①焊接需要⼤功率加热器。

焊盘、封装设计1. 直插焊盘尺寸设引脚实际直径PDrill diameter：D=P+0.3（P<=1mm）；P+0.4（P>1mm&&D<=2mm）；P+0.5mm（P>2mm）Regular pad：D+0.4（D<1.27mm）；D+0.76（D>1.27mm）；D+1mm（Drill为矩形或椭圆形）Flash焊盘：内径=Drill diameter+0.5mm；外径=Regular pad+0.5mm;Anti pad：Regular pad+0.5mm；Flash的创建：保证flash的spoke的宽度，通常为10mil(0.254mm)以上直插式焊盘不需要PasteMask层，因为直插焊盘不用贴片。

2. 表贴焊盘尺寸根据DataSheet或使用Orcad library builder生成，然后修改，注意阻焊层不要重叠3. 直插焊盘钻孔符号直插焊盘需要添加钻孔符号Drill/Slot symbol，制作光绘文件的时候用的一些表识符号，Figure，一般选择Hexagon X，六边形；Characters用A，Width和Height都是根据Drill的大小来填写，一般和Drill一样大。

4. 焊盘各层含义说明Solder mask：阻焊层，PCB上绿油那部分，比焊盘大0.1mm或0.05mm（视具体情况而定）Paste mask：助焊层，<=实际焊盘大小，贴片钢网用，通常等于焊盘大小(BGA一般小于焊盘) Film mask：预留层，用户添加自定义信息Thermal relief：热风焊盘，用于避免焊接时散热过快，当器件引脚与负片层平面连接时使用，通过热风焊盘将drill和负片层连接，掏空的区域就是制作的Flash（Flash中的铜皮就是负片掏空部分）Anti pad：抗电边距，防止引脚与其他网络相连，其直径即为避让圆形的直径；当焊盘的网络与负片层网络不同时，通过Anti Pad将负片层和drill进行隔离，以避开负片层网络。

Allegro中焊盘结构及制作方法在Allegro中焊盘的结构如下图：Soldermask_TOP EDA365论坛$ L) y) N( w% D% m5 s1 xSoldermask _BOTTOM是指阻焊层我们常说的绿油层（不过阻焊层的颜色，不只是绿色的，还有红色、蓝色、黑色和白色的等等），是电路板的非布线层，用于制成丝网漏印板，将不需要焊接的地方涂上阻焊剂。

由于焊接电路板时焊锡在高温下的流动性，所以必须在不需要焊接的地方涂一层阻焊物质，防止焊锡流动、溢出引起短路。

在阻焊层上预留的焊盘大小，要比实际焊盘大一些，其差值一般为10～20mil，在Pad_Design 工具中可以进行设定。

Pastemask_TOPPastemask _BOTTOM锡膏防护层（Paste Mask）:为非布线层，该层用来制作钢膜（片），而钢膜上的孔就对应着电路板上的SMD 器件的焊点。

在表面贴装（SMD）器件焊接时，先将钢膜盖在电路板上（与实际焊盘对应），然后将锡膏涂上，用刮片将多余的锡膏刮去，移除钢膜，这样SMD 器件的焊盘就加上了锡膏，之后将SMD 器件贴附到锡膏上去（手工或贴片机），最后通过回流焊机完成SMD 器件的焊接。

通常钢膜上孔径的大小会比电路板上实际的焊点小一些，这个差值在Pad_Design 工具中可以进行设定。

Thermal relief(花焊盘/热风焊盘)：也叫热风焊盘，防散热热分焊盘。

热风焊盘有以下两个作用：（1）防止散热。

由于电路板上电源和地是由大片的铜箔提供的，所以为了防止因为散热太快而造成虚焊，故电源和接地过孔采用热风焊盘形式；（2）防止大片铜箔由于热胀冷缩作用而造成对过孔及孔壁的挤压，导致孔壁变形。

Thermal relief(热风焊盘)建立（1）启动Allegro PCB Design 610—>选择“File”—>“New…”—>弹出“New Drarwing”对话框—>在“ Drawing Type”中选择“Flash symbol”，再确定热风焊盘的名字“f20-36-10”(内径20mil，外径36mil，开口10mil)。

Allegro PCB固定孔、螺丝孔的制作流程:PCB差不多都有加固定孔,有的是塑胶柱有的是打螺丝.很多初学allegro的人对如何做这个孔很是迷茫,因为教材上基本都没很清楚的提到这个东西，也有很多人说就是做个通孔焊盘就行了，是的，我通常也是这样做，但下面我是介绍正规的流程和做法：1.填孔参数用Pad Designer来做，如下图,我们来做一个直径为2mm的圆形固定孔.如果你要做所谓椭圆形或方形,流程是一样的。

如上图主要注意一下孔壁不电镀,选一下孔类型填一下孔径等就好了,很简单.2.填PAD参数如下图,Regular Pa d通常应该填比钻孔小的参数就可以了，小多少无所谓。

Thermal Relief这一项注意不要去调用flash哦，在这里它功能等同于Anti Pad，直接填个比钻孔足够大的参数以保证内电层的铜不会与螺丝有接触。

Anti Pad也是一样的道理，试想如果你调用flash,而Anti Pad你只填只比钻孔大0.1mm，那孔壁就会有内电层露铜的危险，露铜后螺丝打下去就非常容易将两层内电层短路。

如下图thermal Relief 和Anti Pad都填一样参数3mm这对2mm的钻孔来说已足够满足工艺要求使内电层的铜不露于孔壁内。

问：为什么Thermal Relief在这里不能调用flash呢？因为flash通常挖空的地方是有限的，换句话说它就是不完全挖空才叫flash，我们在allegro里看到的形状就是被挖空的地方，可想而知在负片里没有这个形状的地方都是有铜的。

所以在这里不能调用。

反过来，我们填个实心圆盘来代替这个flash那么就等于全部被挖空，所以说这里等同于Anti Pad.还是那句话，如果你确定你的公司PCB都不会用到负片铜，那么thermal Relief和Anti Pad都为Null即可。

如上图，我们通常还把soldermask填上去，为什么呢，因为是个空洞，上绿油也是白上，所以没必要让板厂在这里也上阻焊层（绿油），如果不填可不可以，可是可以，但这个我不能确定是否会给板厂带来什么不便。
