BA8206BA4L_红外遥控电风扇电路

BA8206BA4L全功能红外遥控风扇电路分析及常见故障检修wyk一、电路原理分析本文以广东某厂生产的FS-40交流落地电风扇为例分析其工作原理。

根据其实物绘制的本风扇主控电路见附图所示(注：发光二极管、按键等部分元件的标号为作者添加，遥控发射部分电路略)。

如图可知：本电路以IC(BA8206BA4L)为核心，配合少量外围元件构成电路简单、功能齐全的红外线遥控电脑控制风扇电路。

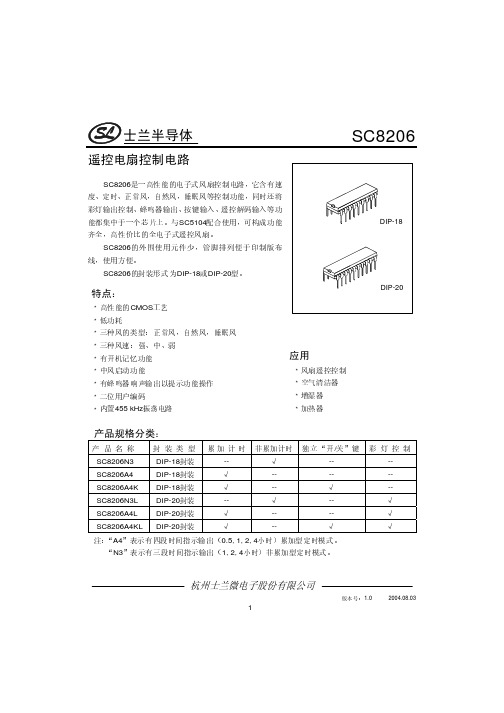

1、BA8206BA4L简介BA8206BA4L为功能较齐全的电脑风扇控制专用集成电路，该系列共有BA8206B-N3/N3K/N3KL/N3L/A4/A4K/A4KL/A4L八个品种，当其系列的集成电路芯片损坏后，可用与其内部电路完全相同的HS8206B系列(后缀完全相一致的集成电路)直接互换。

BA82036B的极限参数见附表１；直流特性参数见附表２。

该系列集成电路芯片有两种封装形式，即后缀无L的DIP-18封装；后缀含Ｌ的DIP-20封装。

区别在于含Ｌ的增加了一组独立的彩灯控制功能。

各系列的集成电路引脚功能见附表３。

2、工作原理主控电路主要有电容降压半波整流稳压电路、红外线遥控接收解调电路、455KHZ时钟振荡电路、工作状态指示报警电路和可控硅驱动控制电路等。

图中220V的市电通过保险管Fuse后，由R1、R2、C1、D1、D2组成简单的电容降压半波整流电路，R1为C1的泄放电阻。

由R3、C2、C4、C8、D3滤波稳压形成＋5V的直流电压供给IC的○15脚和红外接收头IFR。

红外接收头的信号输送到IC的○2脚，经解码后去控制各种动作。

每次功能的操作都由BUZ(压电蜂鸣片)发出声响以提醒操作。

D3是5.1V的稳压二极管，R12、LED1为电源指示电路。

○17、○18脚外接455KHZ的晶振和C6、C7两只100pF的瓷片电容，与IC内部时钟电路组成振荡电路。

LED1～LED12为风扇工作状态指示发光二极管，T1～T5为控制风速、摆头及彩灯功能转换用双向可控硅元件。
