断路器控制回路异常分析及处理摘要：断路器是电力系统中的重要设备之一，由于各种原因引起运行中断路器发生非故障性误跳闸事件时有发生。
因此，防止断路器误动非常重要，目前，多是从管理角度加强防范，如加强巡视和维护工作等。
本文提出断路器控制回路优化方法，以解决断路器误动问题。
关键词：断路器控制；回路异常；处理1 断路器控制回路异常情况分析1.1 断路器操作电源监视问题在断路器机构的电路中，由于系统远方操作箱跳闸、合闸只与串联电路相关，如果该线路掉电时会产生跳闸、合闸不通问题，由于TWJ或HWJ位置继电器均不吸合，会发出控制断线信号；但由于断路器是串联形式，如果并联线路出现问题，回路依然会正常运作，保护装置不会发出任何信号。
但实际上断路器控制回路的压力闭锁回路、储能控制回路、信号回路都已经失效。
如果进行合闸操作，合闸弹簧又没有储能，导致继电器无法与并联电路吸合，电路器也无法获取机构未储能信号，断路器合闸回路无法闭锁，合闸后回路通过操作箱HBJ与合闸回路保持导通状态，最终导致合闸线圈无法断电产生烧毁问题。
如果断路器压力降低，同样不会发信和闭锁操作，导致断路器状态失控，可能出现断路器气压异常造成断路器跳闸、合闸，埋下安全隐患。
1.2 储能控制与闭锁回路问题储能闭锁回路和储能信号都取自与继电器的常开、常闭，继电器只能在未储能时动作，已储能时不动作。
但继电器不动作，不能够说明储能装置或该回路没有问题，如果继电器线圈损坏、断路器电源掉电、SP 接电损坏，同样会导致继电器不动作，从而导致断路器在合闸后无法储能，并且不能被发现，闭锁回路失效，在下一次合闸时很容易造成线圈烧毁。
1.3 正常停电检修操作所引起的控制回路断线当操作电源整体未出现闭合现象时，各个线圈均不会出现带电现象，此时常见的闭合节点也会处于闭合状态，并将控制回路断线警告发出。
当储能电源存在空开未闭合状态时，很容易引起储能电源失电现象，此时的开关控制回路与相关节点处于串联状态，而且并未闭合，开关在未储能断开状态下形成回路负电，并引发控制线路出现报警问题。
断路器开关控制回路常见问题及处理措施摘要：断路器是一项重要电气设备，这对于接通或断开电路具有极大的帮助，特别是在供电系统发生短路故障时，断路器能否迅速动作将故障点切除，与断路器的电气、机械性能有着密切的联系，还关系到其控制、保护二次回路接线的合理性。
因此，对于高压断路器控制回路，必须要制定切实可行的改进措施来保证供电系统的安全运行。
关键词：断路器；开关；控制回路；常见问题；处理措施1断路器控制回路原理分析以 35kV 联合变电所的断路器控制回路为例，目前，断路器分、合闸二次控制回路得到了广泛的应用，断路器在合闸命令发生过程中，如果断路器辅助接点没有返回，合闸回路会一直处于导通的状态。
在实际运行中，断路器在合闸操作过程中极容易出现一些问题，具体如下：首先，在断路器分、合闸过程中，断路器机构和辅助开关配合不合理问题经常出现，导致在分、合闸过程中，断路器分、合闸到位辅助开关触头难以断开；其次，断路器机构自身的灵活性严重缺失，卡涩现象较常见。
在断路器分、合闸操作过程中，虽然分、合闸回路导通，但由于受到机构问题的影响，很难合上断路器。
2高压断路器控制回路问题分析2.1跳闸操作箱误发跳闸信号针对跳闸操作箱误发跳闸信号问题，值班人员必须要明确断路器跳闸的原因是因为正常操作跳闸导致的，还是事故跳闸导致的。
针对这一问题，相关工作人员必须要进行深入的分析和探讨。
图 1例如，图 1 为某厂生产的分相操作箱原理接线图的一部分，这在220kV 和以上断路器的控制回路中得到了广泛的应用，但是在，手动正常操作断路器跳闸过程中，极容易误发保护动作出口跳闸信号。
例如，以A 相为例，在手动操作断路器跳闸的时候，手动继电器 STJa 励磁，其接点STJa 闭合，如果跳闸回路接通了，比较容易导致断路器出现跳闸的情况。
在此过程中，对于“防跳”继电器的自保护回路来说，接通了保护动作出口跳闸信号继电器 TXIJa 电流线圈回路，导致其励磁动作，不利于运行人员的正常操作和运行。
探究断路器控制回路异常的原因及解决方案断路器控制回路异常是工业生产中常见的问题之一，它可能导致设备损坏、生产停工，甚至危及生产安全。
及时发现断路器控制回路异常的原因并及时解决是非常重要的。
本文将就探究断路器控制回路异常的原因及解决方案进行深入分析。
一、断路器控制回路异常的原因1. 电气故障：电线接触不良、线路短路、控制元件损坏等都可能导致断路器控制回路异常。
在电气故障的情况下，断路器可能无法正常工作，甚至无法断开电路，导致设备故障或安全事故。
2. 过载：过载是断路器控制回路异常的常见原因之一。
当设备负载过大，超过了断路器的额定容量时，断路器将无法正常工作，从而导致控制回路异常。
3. 误操作：设备操作人员误操作断路器或相关控制开关，导致了断路器控制回路异常。
4. 环境因素：环境温度、湿度等因素也可能影响断路器的正常工作，例如在高温环境下断路器可能易跳闸，而在潮湿环境下可能导致断路器控制回路异常。
5. 设备老化：设备长时间运行后，部件可能出现老化，从而影响断路器的正常工作。
1. 定期检查维护：定期对断路器进行检查维护，如清洁、紧固线路连接、更换老化部件等，保证断路器的正常工作。
3. 设备优化：对设备进行优化，采用新技术、新材料，提高设备的可靠性和稳定性，从而减少断路器控制回路异常发生的可能性。
4. 提高操作人员素质：加强操作人员的技术培训，提高操作人员的安全意识和操作技能，降低误操作导致的断路器控制回路异常。
5. 环境监测：对环境因素进行监测，及时处理高温、潮湿等环境因素对断路器正常工作的影响。
6. 更新设备：根据实际情况，及时更新设备，采用新型断路器来替代老旧设备，提高设备的稳定性和可靠性。
1. 定期维护：定期对断路器进行检查维护，发现问题及时处理，避免问题恶化导致断路器控制回路异常。
断路器控制回路异常可能是由于电气故障、过载、误操作、环境因素、设备老化等多种原因所导致，解决方法可从定期检查维护、严格控制负载、优化设备、提高操作人员素质、环境监测、更新设备等方面着手，以预防和解决断路器控制回路异常问题的发生。
探究断路器控制回路异常的原因及解决方案【摘要】断路器是电气系统中至关重要的保护装置，其控制回路异常会导致系统故障甚至火灾等严重后果。
本文旨在探究断路器控制回路异常的原因及解决方案，从三个方面进行分析。
首先介绍电气元件故障可能导致的断路器控制回路异常，其次探讨过载情况对断路器的影响，再讨论外部干扰带来的影响。
最后给出针对不同情况的解决方案，如定期检查电气元件、合理设计电路负荷、采取屏蔽措施等。
通过本文对断路器控制回路异常的深入研究，能有效预防系统故障的发生，保障电气设备和人员的安全。
【关键词】断路器、控制回路、异常、原因、解决方案、电气元件、故障、过载、外部干扰、总结、研究背景、研究目的、研究意义。
1. 引言1.1 研究背景探究断路器控制回路异常的原因及解决方案是电气领域中的重要课题。
随着现代社会对电力需求的不断增长，电气设备的安全性和可靠性越发受到重视。
断路器作为电路中的保护装置起着至关重要的作用，一旦控制回路出现异常，可能导致电路的断电甚至发生事故。
研究背景部分旨在介绍断路器控制回路异常的相关情况，为后续的分析提供必要的背景知识。
在现代电气系统中，断路器控制回路异常的情况时有发生，可能是由于电气元件故障、过载情况或外部干扰等原因所致。
深入研究断路器控制回路异常的原因及解决方案具有重要的现实意义和应用价值。
通过对断路器控制回路异常进行深入探究，可以帮助工程师和技术人员更好地理解电力系统中的故障现象，提高故障检测和排除的效率，保障电气设备的正常运行，确保电力系统的安全稳定运行。
本研究旨在系统地分析断路器控制回路异常的原因，并提出相应的解决方案，为电力领域的发展和安全提供有力支持。
1.2 研究目的研究目的是为了深入探究断路器控制回路异常的原因及解决方案，从而提高电气设备的安全性和稳定性。
通过分析电气元件故障、过载情况和外部干扰等因素，可以更好地预防和应对断路器控制回路异常的发生，保障电路的正常运行。

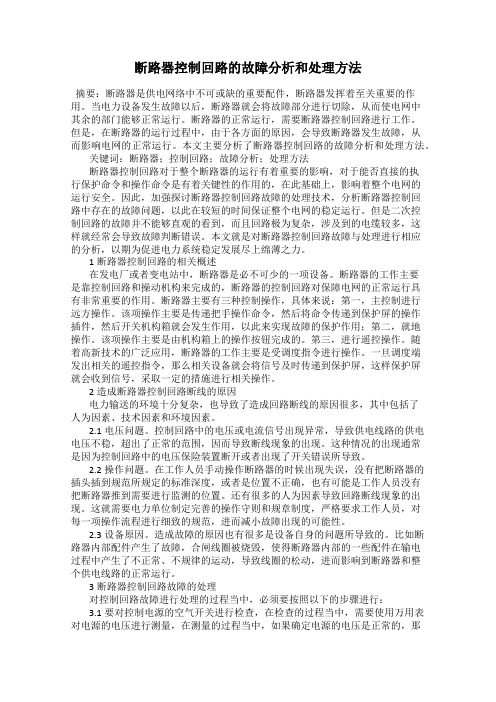

断路器控制回路的故障分析和处理方法摘要：断路器是供电网络中不可或缺的重要配件，断路器发挥着至关重要的作用。
当电力设备发生故障以后，断路器就会将故障部分进行切除，从而使电网中其余的部门能够正常运行。
断路器的正常运行，需要断路器控制回路进行工作。
但是，在断路器的运行过程中，由于各方面的原因，会导致断路器发生故障，从而影响电网的正常运行。
本文主要分析了断路器控制回路的故障分析和处理方法。
关键词：断路器；控制回路；故障分析；处理方法断路器控制回路对于整个断路器的运行有着重要的影响，对于能否直接的执行保护命令和操作命令是有着关键性的作用的，在此基础上，影响着整个电网的运行安全。
因此，加强探讨断路器控制回路故障的处理技术，分析断路器控制回路中存在的故障问题，以此在较短的时间保证整个电网的稳定运行。
但是二次控制回路的故障并不能够直观的看到，而且回路极为复杂，涉及到的电缆较多，这样就经常会导致故障判断错误。
本文就是对断路器控制回路故障与处理进行相应的分析，以期为促进电力系统稳定发展尽上绵薄之力。
1断路器控制回路的相关概述在发电厂或者变电站中，断路器是必不可少的一项设备。
断路器的工作主要是靠控制回路和操动机构来完成的，断路器的控制回路对保障电网的正常运行具有非常重要的作用。
断路器主要有三种控制操作，具体来说：第一，主控制进行远方操作。
该项操作主要是传递把手操作命令，然后将命令传递到保护屏的操作插件，然后开关机构箱就会发生作用，以此来实现故障的保护作用；第二，就地操作。
该项操作主要是由机构箱上的操作按钮完成的。
第三，进行遥控操作。
随着高新技术的广泛应用，断路器的工作主要是受调度指令进行操作。
一旦调度端发出相关的遥控指令，那么相关设备就会将信号及时传递到保护屏，这样保护屏就会收到信号，采取一定的措施进行相关操作。
2造成断路器控制回路断线的原因电力输送的环境十分复杂，也导致了造成回路断线的原因很多，其中包括了人为因素、技术因素和环境因素。
探究断路器控制回路异常的原因及解决方案断路器控制回路异常的原因有很多，主要包括以下几点：
1. 供电故障：断路器控制回路的供电故障可能是由于电源线路故障、电源电压不稳定或供电设备故障等引起的。
解决方案可以是检查电源线路、修复或更换故障设备，并保证供电电压稳定。
2. 断路器内部故障：断路器内部的触发装置、电磁线圈等部件可能会因长期使用或外力撞击等原因发生故障，导致控制回路异常。
解决方案可以是检查和维修断路器内部的故障部件，或更换损坏的部件。
3. 控制信号故障：断路器控制回路的控制信号故障可能是由于控制信号线路松脱、开关接触不良或控制信号发生器故障等引起的。
解决方案可以是检查控制信号线路连接是否良好，检查开关的接触情况，并修复或更换故障设备。
5. 外部干扰：断路器控制回路可能会受到外部干扰的影响，例如电磁辐射、电磁干扰、雷击等。
解决方案可以是加装屏蔽设备、提高抗干扰能力，并保护断路器控制回路免受外部干扰的影响。
解决断路器控制回路异常的方法主要包括：检查和修复供电故障、维修或更换断路器内部故障部件、检查和修复控制信号故障、修复地线故障和增加外部干扰抗干扰能力等措施。
通过以上方法，可以有效地解决断路器控制回路异常的问题。
断路器控制回路故障分析与处理摘要：断路器控制回路故障是电气系统常见故障之一，掌握其分析处理方法及预防措施对于提升变电站运行的可靠性和经济性有着重要意义。
本文以本文对某220 kV变电站2号主变620断路器C相无法分闸的现象进行研究分析，对断路器控制回路故障分析与处理进行分析归纳。
关键词：断路器；控制回路；故障；处理1、断路器控制回路断路器的控制通常是通过电气回路来实现的，为此必须有相应的二次设备。
在主控制室应有能发出跳、合闸命令的控制开关（或按钮），断路器应有执行命令的操动机构。
控制开关和操动机构之间是通过控制电缆连接起来的[1]。
完成断路器跳、合闸任务的电气回路称为控制回路。
控制回路按操作电源的种类分为直流操作和交流操作（含整流操作）两种类型。
直流操作一般采用整流电源或蓄电池组供电；交流操作一般由电流互感器、电压互感器或所用变压器供电。
断路器操动机构又分为液压操动机构、弹簧操动机构等几种类型，本课题主要介绍具有弹簧操动机构的断路器的控制回路，并通过它了解一般断路器控制回路的构成原理。
断路器的控制回路，按照断路器的型式、操动机构的类型以及运行上的不同要求虽有差别，但其基本接线却是相似的，即断路器的控制回路必须完整、可靠，因此应满足以下要求[2]：（1）断路器的合、跳闸回路是按短时通电设计的，操作完成后，应迅速切断合、跳闸回路，解除命令脉冲，以免烧坏合、跳闸线圈。
为此，在合、跳闸回路中，接入断路器的辅助触点，既可将回路切断，又可为下一步操作做好准备。
（2）断路器既能在远方由控制开关进行手动合闸和跳闸，又能在自动装置和继电保护作用下自动合闸和跳闸。
（3）控制回路应具有反映断路器状态的位置信号，自动合、跳闸时应有明显信号。
（4）无论断路器是否带有机械闭锁，都应具有防止多次合、跳闸的电气防跳措施。
（5）对控制回路及其电源是否完好，应能进行监视。
（6）当具有单相操动机构的断路器按照三相操作时，应有三相不一致的信号。
探究断路器控制回路异常的原因及解决方案断路器控制回路异常是指在断路器控制回路的正常运行过程中，突然出现了一些异常情况，导致断路器无法正常工作或者工作不稳定的情况。
这种异常情况可能会对电力系统的安全运行造成严重的危害，因此必须及时找出异常的原因，并采取有效的措施加以解决。
本文将探究断路器控制回路异常的原因及解决方案。
1、元器件失效断路器控制回路中使用的电子元器件相对复杂，包括电容、电阻、继电器、开关等，这些元器件在长时间运行中容易出现老化、烧坏、短路等故障，导致控制回路异常。
此时需要及时检查并更换故障元器件。
2、线路接触不良断路器控制回路中使用的导线接触不良，或者连接头松脱，都会导致回路中断或者接触不良，使得断路器无法正常触发或者工作不稳定。
此时应严格按照接线图进行检查，找出故障点并重新接线。
3、外界干扰断路器控制回路中的元器件很容易受到外界的干扰，比如强磁场、高压电场、电磁波辐射等，这些干扰会导致回路失去稳定性或者工作失效。
此时需要增加屏蔽或隔离措施，使得回路能够稳定、可靠地工作。
4、控制器故障断路器控制回路中使用的控制器（如PLC、单片机）也可能会出现故障，比如程序正常运行但无法执行操作，或者程序异常中断等情况，这些故障都会导致断路器工作失常。
此时需要对控制器进行诊断和调试，找出故障原因并进行修复。
在发现断路器控制回路异常的情况下，首先应该检查回路中的元器件，特别是电阻、电容、继电器、开关等部件，找出故障元器件并及时更换。
此外，如果使用的元器件品质不佳，也应该考虑更换高质量的元器件。
线路接头应该严格按照接线图进行连接，并且应该仔细检查每个连接头是否牢固，避免接触不良或者松脱导致回路失效。
如果出现连接头松脱或者接触不良的情况，应该尽快重新进行连接。
3、增加屏蔽或隔离措施为避免外界干扰对断路器控制回路的影响，可以增加一些屏蔽或隔离措施，比如采用全封闭式的控制器或外壳、增加防护电路等，这样可以有效地保护控制回路，使得它能够更加稳定、可靠地工作。
断路器控制回路常见故障类型和处理方法分析快速有效处理掌握回路故障是继电爱护人员的必备技能，但由于二次掌握回路故障不直观，二次电缆多，回路繁杂，导致故障点判别不清，查找时如坠雾里。
因此如何快速精确查找、处理二次回路故障并预防是提高电网和设备平安稳定运行水平的重要问题。
1、断路器的掌握回路1.1 掌握回路断线原理掌握回路故障一般表现为掌握回路断线告警，掌握回路断线告警信号回路是利用爱护装置内部的合闸位置继电器HWJ常闭触点和跳闸位置继电器TWJ常闭触点的串联。
当断路器在合闸位置时，合闸位置继电器励磁；当断路器在跳闸位置时，跳闸位置继电器励磁。
当掌握回路消失故障导致合闸位置继电器和跳闸位置继电器同时失磁，HWJ 和TWJ两常闭接点同时闭合，爱护装置会发出“掌握回路断线”告警信号。
1.2 常见监视方法常见的掌握回路完整性的监视方法有如下两种：采纳简洁直观的红绿灯回路直接监视；采纳跳、合闸位置继电器常闭接点串联启动中心信号的间接监视。
2、掌握回路故障类型引起掌握回路断线故障的缘由许多，归纳起来主要有以下几个缘由：（1）掌握电源空气开关跳开、故障或掌握电源熔丝熔断；（2）断路器帮助接点接触不良或损坏；（3）分、合闸线圈烧毁、断线；（4）储能回路故障、储能电机或储能行程开关损坏、储能接点接触不良；（5）电磁操动型机构电磁合闸线圈烧毁。
3、掌握回路故障处理方法虽然基本的掌握规律一样，但二次回路的实现方法不尽相同，要快速处理掌握回路断线故障，就要对断路器掌握回路的主干有清楚的了解，结合现场不同故障现象，以便形成基本推断。
断路器机构掌握回路简图如图1。
常见掌握回路断线故障及处理方法总结如下。
（1）询问现场工作人员相关的现场状况，即一、二次操作工作、断路器、爱护动作状况；根據现场状况有针对性地排查。
（2）现场有烧焦气味，可基本推断为以下三类：分、合闸线圈烧毁；电磁操动型机构电磁合闸线圈烧毁；弹簧操动型机构储能电机烧坏。
浅谈断路器控制回路及其常见异常处理变电运维四班谢康在刚过不久的正班现场考试中，不少童鞋被问到“断路器红、绿灯指示不亮会有什么后果？”，很多人都没法说清楚这个问题，小编也不例外，顿时觉得自己还需要学习的东西太多太多。
在此，为了回答该问题，借助工区的微学堂平台，我们一起来探讨断路器控制回路及其常见异常处理方法。
幸运的是，继保157教室早在2月份就发表了《轻松看懂控制回路》这边博文，小编认为该博文讲得通俗易懂，并且可以作为进一步学习书中二次回路的基础，为了偷懒，直接引用过来与大家分享，并对继保157教室表示由衷感谢。
1、控制回路的基本要求开始学习控制回路之前，我们先了解一下控制回路需要具备哪些基本的功能：（1）能进行手动跳合闸和由保护和自动装置的跳合闸；（2）具有防止断路器多次重复动作的防跳回路；（3）能反映断路器位置状态；（4）能监视下次操作时对应跳合闸回路的完好性；（5）有完善的跳、合闸闭锁回路；2、典型的控制回路根据控制回路的几点基本要求，我们以10kV的PSL641保护装置为例，分为五个步骤，一步步搭建基本的控制回路，并了解每个部分的作用。
（1）跳闸与合闸回路首先，能够完成保护装置的跳合闸是控制回路最基本的功能。
这个功能的实现很简单，回路如下图所示。
假定断路器在合闸状态，断路器辅助接点DL常开接点闭合。
当保护装置发跳闸命令，TJ闭合时，正电源-> TJ-> LP1-> DL-> TQ-> 负电源构成回路。
跳闸线圈TQ得电，断路器跳闸。
合闸过程同理。
分闸到位后，DL常开接点断开跳闸回路。
DL常闭接点闭合，为下一次操作对应的合闸回路做好准备。
利用DL常开接点断开跳闸电流，一是为了防止TJ粘连造成TQ烧坏（因为TQ的热容量是按短时通电来设计的）；二是因为如果由TJ来断开合闸电流，由于TJ接点的断弧容量不够，容易造成TJ接点烧坏（HJ也是一样的道理），这就为下一次保护跳闸（或合闸）埋下了隐患且不易被发现。
（2）跳闸/合闸保持回路为了防止TJ先于DL辅助接点断开（如开关拒动等情况），我们增加了“跳闸自保持回路”。
该回路可以起到保护出口接点TJ以及可靠跳闸的作用。
增加的部分用红色标记，R 在0.1Ω左右。
当分闸电流流过TBJ时，TBJ动作，TBJ1闭合自保持，直到DL断开分闸电流。
这时无论TJ是否先于DL断开，都不会影响断路器分闸，也不会烧坏TJ。
（3）防跳回路TBJ我们有时也叫它“防跳继电器”。
这是因为它有另一个非常重要的功能：防跳。
防跳的概念：所谓的防跳，并不是“防止跳闸”，而是“防止跳跃”。
当合闸于故障线路时，保护会发跳令将线路跳开。
如果此时HJ接点发生粘连，断路器就会在短时间内反复跳、合、跳、合。
这就是“跳跃现象”。
（断路器跳闸时间需要30-60ms，合闸时间需要60-90ms，一个跳合周期只需要150ms，很容易在短时间内完成几个周期的跳合跳的循环）跳跃现象轻则对系统造成多次冲击，严重时可能使断路器爆炸。
所以“防跳”回路是必不可少的。
下图中我们增加了防跳回路的部分，用绿色标记。
TBJ是一个双线圈继电器，由串接与跳闸回路的电流启动线圈TBJ，和接于防跳回路的电压自保持线圈TBJV组成。
在跳闸过程中，当有分闸电流流过TBJ时，防跳回路中的TBJ2闭合，电压自保持线圈启动，TBJV2闭合，TBJV1断开。
如果在保护跳闸期间，HJ发生粘连，HJ->LP2->TBJV2->TBJV这条回路接通，TBJV电压自保持，使得TBJV1始终断开，合闸回路始终处于断开状态。
这也就是防跳的目的：将断路器保持在跳闸状态。
如果跳闸期间没有跳令存在，则在断路器完成分闸后，跳闸回路被DL常开接点断开，TBJ电流线圈失电，此时由于HJ是断开的，不能形成TBJV电压自保持，复归。
TBJV1重新闭合，合闸回路完好，不影响下次的跳合闸。
需要注意，接于跳闸回路的TBJ电流线圈，要求其在分闸时造成的压降要小。
规程规定不能大于控制电源额定电压的5%。
TBJ电流线圈的额定动作电流不能大于分闸电流的50%，保证TBJ在跳闸过程中可靠动作。
在有些断路器中也设置了防跳回路，它一般是由电压型继电器完成防跳功能的。
但操作箱中的防跳回路与断路器中的防跳回路一般不能同时使用，以免产生寄生回路。
通常断路器自身有防跳回路的用其自身的防跳回路，没有的用操作箱的防跳回路。
（4）断路器位置监视回路前面提到，控制回路应该能够反映断路器的位置状态以及跳合闸回路的完整性。
所以我们在回路中增加了TWJ、HWJ来监视跳闸回路、合闸回路的完整性。
图中用蓝色表示。
TWJ和HWJ的常闭接点串联来发出“控制回路断线”的信号。
回路完好时，TWJ和HWJ 必然有一个启动。
当控制回路异常时，TWJ和HWJ均失电，报“控制回路断线”。
同时用TWJ的常开接点起动绿灯，HWJ的常开接点起动红灯。
绿灯亮，表示断路器在分闸状态，合闸回路完好；红灯亮，表示断路器在合闸状态，跳闸回路完好。
（5）手分/手合回路除了保护装置跳合闸外，控制回路还需要具备遥分、遥合，就地分合的功能。
其基本的原理是类似的，就不赘述了。
增加的部分图中用橙色表示。
图中的KKJ是一只双位置继电器。
它一个线圈得电后即使该动作电压小时，继电器还是保持在原来状态，直到另外一个线圈得电才能使继电器转换到另外一种状态。
比如手分/遥分，使KKJ=0，只有手合/遥合后才能使KKJ=1。
KKJ的作用是用来判断是正常的分合闸操作，还是故障时保护装置的跳合闸动作。
当正常的分合闸操作时，KKJ应变位，当保护动作跳合闸时，KKJ应不变位。
KKJ的常开接点提供给“事故总”信号以及重合闸装置使用。
（6）控制回路的闭锁为保证断路器工作的安全，控制回路往往采取多种闭锁措施，当条件不满足时，禁止断路器的操作。
常见的闭锁回路一般有三种：A、断路器的操作系统异常时对分、合闸回路进行闭锁。
当液压/气压操作机构压力过高或过低，弹簧操作机构弹簧未储能，SF6断路器的SF6压力低等，这些都将串接在跳、合闸回路中的常闭接点断开，不允许断路器分合。
B、存在不通电源需要并列的场合，断路器控制回路要增加同期闭锁回路。
C、为了防止误操作的防误闭锁回路，在不具备操作条件时将控制回路断开。
以上所讨论的是三相操作的断路器控制回路。
在220kV及以上系统中，通常采用分相操作的控制回路。
分相操作控制回路看似复杂，其实原理是相同的，就不再赘述了。
但分相操作控制回路有双组跳圈，第一组与合圈公用一组电源，第二组跳圈单独使用一组电源。
两组直流电压相互独立。
另外，每组跳闸回路都有一套三相不一致保护。
3、断路器常见异常处理（1）位置指示不正确断路器位置指示不正确会使运行人员不能正确判断断路器的分、合闸位置，在倒闸操作和事故处理中造成误判断。
如果位置指示不正确是由于控制回路故障引起的，会造成断路器不能正常操作。
分闸回路故障会使断路器在故障时不能自动跳闸，扩大事故范围；合闸回路故障会使断路器在瞬时故障跳闸后不能自动重合，延长停电时间。
断路器位置指示不正确的现象和原因主要有：1）断路器位置指示灯不亮（监控系统断路器显示为红、绿色以外的其他颜色），原因有：A、指示灯灯泡烧毁。
B、如有“控制回路断线”信号，则是控制回路无电源或断线，红灯不亮是跳闸回路故障，绿灯不亮是合闸回路故障。
如控制熔断器熔断或接触不良、控制回路接点接触不良、断路器辅助接点转换不到位、继电器线圈断线等。
C、断路器由于SF6压力过低或操作机构储能不足被闭锁。
此时会同时发出“操纵机构未储能”或“闭锁”信号。
D、监控系统断路器位置指示消失的原因有：测控装置故障或失电、测控通道故障、断路器检修时投入“置检修状态”压板等。
2）断路器位置指示红、绿灯全亮或闪光。
是由于回路中有接地点，或者分、合闸回路之间绝缘损坏（检修后一般为接线错误），或有异常连接的地方。
3）监控系统断路器位置指示相反。
即合闸是显示为绿色、分闸是显示为红色，一般是由于新投断路器或监控系统检修后将断路器分、合闸状态位置接反所致。
4）机械位置指示器内部脱扣或位移。
（2）断路器控制回路断线1）断路器控制回路断线的现象有：A、警铃响，故障断路器红、绿位置指示灯熄灭或指示异常（若为三相指示灯，则可能出现某相指示灯熄灭）。
B、相应线路控制盘发出“控制回路断线”、“压力降低分闸闭锁”、“压力降低合闸闭锁”、“装置异常”等光字牌信号。
2）控制回路断线的原因有：A、弹簧机构的弹簧未储能、储能未满，或液压、气动机构的压力降低至闭锁值及以下。
B、分、合闸回路接线端子松动、断线等。
C、分闸或合闸线圈断线。
D、断路器动合或动断辅助触点接触不良。
E、分、合闸位置继电器或防跳继电器线圈烧断。
F、控制熔断器熔断或松开等（控制电源空开跳闸）。
（3）断路器拒绝合闸断路器拒合的原因主要有监控系统原因、电气方面原因和机械方面原因。
1）监控系统显示操作闭锁未开放，则是监控系统原因，如：A、监控系统闭锁未解除。
如选择断路器错误，“五防”拒绝操作；监控系统与“五防”系统信号传输故障等原因造成闭锁不能打开。
B、监控系统遥控超时。
C、监控系统通道故障。
D、测控装置故障。
E、“远方/就地”控制把手在“就地”位置。
2）合闸操作前红、绿指示灯均不亮，说明控制回路有断线现象、无控制电源或者断路器被闭锁。
3）当操作合闸后红灯不亮，绿灯闪光且事故喇叭响时，说明操作手柄位置和断路器的位置不对应，断路器未合上。
其常见的原因有：A、合闸回路熔断器熔断或接触不良。
B、合闸接触器未动作。
C、合闸线圈故障。
D、合闸电压过低。
E、直流系统两点接地造成合闸线圈短路。
F、断路器机械故障，如合闸铁芯卡滞、合闸支架与滚轴故障等。
G、断路器采用控制把手操作时，合闸时间过短。
4）当操作断路器合闸后绿灯熄灭，红灯亮，但瞬间红灯又灭、绿灯闪光，事故喇叭响，说明断路器合闸后又自动跳闸。
原因有：A、直流系统两点接地造成跳闸回路接通。
B、操作机构能量不足、三点过高等。
5）操作合闸后红、绿灯均不亮并且断路器无电流，机械指示分闸或合闸。
可能的原因有：控制回路断线或触头卡在中间位置等。
6）合闸后断路器位置指示红灯亮，但断路器无电流指示，多是由于传动轴杆或销子脱出造成断路器触头未合上，此时断路器机械指示多在合闸位置。
（4）断路器拒绝分闸断路器的拒分对系统安全运行威胁很大，一旦某一单元发生故障时，断路器拒动，将会造成上一级断路器跳闸，扩大事故停电范围，甚至可能导致系统解列，造成大面积停电的恶性事故。
因此，“拒分”比“拒合”带来的危害性更大。
断路器拒绝分闸，监控系统的原因与拒绝合闸相同，下面主要分析电气和机械方面的原因。
1）分闸前断路器位置红、绿灯均不亮，说明控制回路有断线现象、无控制电源或者断路器被闭锁。
