断路器控制回路基本原理
1、控制回路的基本要求开始学习控制回路之前，我们先了解一下控制回路需要具备哪些基本的功能：（1）能进行手动跳合闸和由保护和自动装置的跳合闸；（2）具有防止断路器多次重复动作的防跳回路；（3）能反映断路器位置状态；（4）能监视下次操作时对应跳合闸回路的完好性；（5）有完善的跳、合闸闭锁回路；2、典型的控制回路根据控制回路的几点基本要求，我们以10kV的PSL641保护装置为例，分为五个步骤，一步步搭建基本的控制回路，并了解每个部分的作用。
（1）跳闸与合闸回路首先，能够完成保护装置的跳合闸是控制回路最基本的功能。
这个功能的实现很简单，回路如下图所示。
假定断路器在合闸状态，断路器辅助接点DL常开接点闭合。
当保护装置发跳闸命令，TJ闭合时，正电源-> TJ-> LP1-> DL-> TQ-> 负电源构成回路。
跳闸线圈TQ得电，断路器跳闸。
合闸过程同理。
分闸到位后，DL常开接点断开跳闸回路。
DL常闭接点闭合，为下一次操作对应的合闸回路做好准备。
利用DL常开接点断开跳闸电流，一是为了防止TJ粘连造成TQ烧坏（因为TQ的热容量是按短时通电来设计的）；二是因为如果由TJ来断开合闸电流，由于TJ接点的断弧容量不够，容易造成TJ接点烧坏（HJ也是一样的道理），这就为下一次保护跳闸（或合闸）埋下了隐患且不易被发现。
（2）跳闸/合闸保持回路为了防止TJ先于DL辅助接点断开（如开关拒动等情况），我们增加了“跳闸自保持回路”。
该回路可以起到保护出口接点TJ以及可靠跳闸的作用。
增加的部分用红色标记，R 在Ω左右。
当分闸电流流过TBJ时，TBJ动作，TBJ1闭合自保持，直到DL断开分闸电流。
这时无论TJ是否先于DL断开，都不会影响断路器分闸，也不会烧坏TJ。
（3）防跳回路TBJ我们有时也叫它“防跳继电器”。
这是因为它有另一个非常重要的功能：防跳。
防跳的概念：所谓的防跳，并不是“防止跳闸”，而是“防止跳跃”。

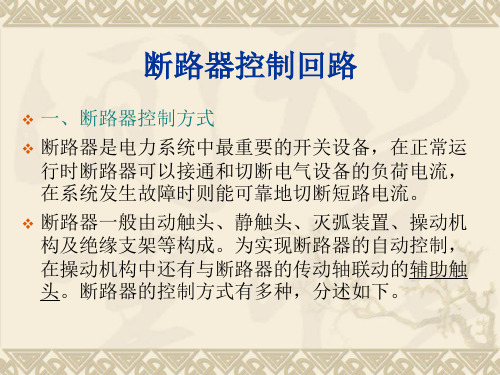

断路器控制回路
3．常用的断路器触点图表 在变电所、配电室的工程图中，控制开关的应用十分普遍，按新标准将控制开 关SA的触点通断状况用图形符号表示如图2所示。表中6条垂直虚线表示控制开关 手柄的6个不同位置：C一合闸、PC一预备合闸、CD一合闸后；T一跳闸、PT一预 备跳闸、TD一跳闸后。水平线表示触点的引出线，水平线下的黑圆点表示该对触 点在此位置是接通的，否则是断开的。
1．按控制地点分 断路器的控制方式接控制地点分为集中（远方）控制 和就地（分散）控制两种。 （1）集中控制。在主控制室的控制台上，用控制开关或按钮 通过控制电缆去接通或断开断路器的跳、合闸线圈，对断 路器控制。一般对发电机、主变压器、母线、断路器、厂 用变压器35kV以上线路等主要设备都采用集中控制。 （2）就地（分散）控制。在断路器安装地点（配电现场）就 地对断路器进行跳、合闸操作（可电动或手动）。一般对 10kV线路以及厂用电动机等采用就地控制，可大大减少 主控制室的构成 图1是发电厂和变电所普遍应用的LW2－Z型控制开 关的结构图。左端是操作手柄，装于屏前；与手柄 固定连接的方轴上装有5～8节触点盒，用螺杆相连 装于屏后，如图1（a）所示。图1（b）是控制开关 的纵视图.
接线端子
操作手柄
触点盒
面板
操作手柄
表5－1
LW2－Z－1a、4、6a、40、20、20／F8型控制开关触点图表
2．按控制电源电压分 断路器的控制方式接控制电源电压分为强电控制和弱 电控制两种。 （1）强电控制。从断路器的控制开关到其操作机构的工 作电压均为直流 110V或 220V。 （2）弱电控制。控制开关的工作电压是弱电（直流 48V），而断路器的操动机构的电压是220V。 3．按控制电源的性质分 断路器的控制方式按控制电源的性质可分为直流操作 和交流操作（包括整流操作）两种。 直流操作一般采用蓄电池组供电；交流操作一般是由电 流互感器、电压互感器或所用变压器提供电源。 4.按控制方式 一对一 ；一对多
1．按控制地点分 断路器的控制方式接控制地点分为集中（远方）控制 和就地（分散）控制两种。 （1）集中控制。在主控制室的控制台上，用控制开关或按钮 通过控制电缆去接通或断开断路器的跳、合闸线圈，对断 路器控制。一般对发电机、主变压器、母线、断路器、厂 用变压器35kV以上线路等主要设备都采用集中控制。 （2）就地（分散）控制。在断路器安装地点（配电现场）就 地对断路器进行跳、合闸操作（可电动或手动）。一般对 10kV线路以及厂用电动机等采用就地控制，可大大减少 主控制室的构成 图1是发电厂和变电所普遍应用的LW2－Z型控制开 关的结构图。左端是操作手柄，装于屏前；与手柄 固定连接的方轴上装有5～8节触点盒，用螺杆相连 装于屏后，如图1（a）所示。图1（b）是控制开关 的纵视图.
接线端子
操作手柄
触点盒
面板
操作手柄
表5－1
LW2－Z－1a、4、6a、40、20、20／F8型控制开关触点图表
2．按控制电源电压分 断路器的控制方式接控制电源电压分为强电控制和弱 电控制两种。 （1）强电控制。从断路器的控制开关到其操作机构的工 作电压均为直流 110V或 220V。 （2）弱电控制。控制开关的工作电压是弱电（直流 48V），而断路器的操动机构的电压是220V。 3．按控制电源的性质分 断路器的控制方式按控制电源的性质可分为直流操作 和交流操作（包括整流操作）两种。 直流操作一般采用蓄电池组供电；交流操作一般是由电 流互感器、电压互感器或所用变压器提供电源。 4.按控制方式 一对一 ；一对多
断路器控制回路基本基础学习知识原理（推荐）
断路器控制回路基本基础学习知识原理（推荐）断路器控制回路基本原理1、控制回路的基本要求开始学习控制回路之前，我们先了解一下控制回路需要具备哪些基本的功能：（1）能进行手动跳合闸和由保护和自动装置的跳合闸；（2）具有防止断路器多次重复动作的防跳回路；（3）能反映断路器位置状态；（4）能监视下次操作时对应跳合闸回路的完好性；（5）有完善的跳、合闸闭锁回路；2、典型的控制回路根据控制回路的几点基本要求，我们以10kV的PSL641保护装置为例，分为五个步骤，一步步搭建基本的控制回路，并了解每个部分的作用。
（1）跳闸与合闸回路首先，能够完成保护装置的跳合闸是控制回路最基本的功能。
这个功能的实现很简单，回路如下图所示。
假定断路器在合闸状态，断路器辅助接点DL常开接点闭合。
当保护装置发跳闸命令，TJ闭合时，正电源-> TJ-> LP1-> DL-> TQ-> 负电源构成回路。
跳闸线圈TQ得电，断路器跳闸。
合闸过程同理。
分闸到位后，DL常开接点断开跳闸回路。
DL常闭接点闭合，为下一次操作对应的合闸回路做好准备。
利用DL常开接点断开跳闸电流，一是为了防止TJ粘连造成TQ烧坏（因为TQ的热容量是按短时通电来设计的）；二是因为如果由TJ 来断开合闸电流，由于TJ接点的断弧容量不够，容易造成TJ接点烧坏（HJ也是一样的道理），这就为下一次保护跳闸（或合闸）埋下了隐患且不易被发现。
（2）跳闸/合闸保持回路为了防止TJ先于DL辅助接点断开（如开关拒动等情况），我们增加了“跳闸自保持回路”。
该回路可以起到保护出口接点TJ以及可靠跳闸的作用。
增加的部分用红色标记，R 在0.1Ω左右。
当分闸电流流过TBJ时，TBJ动作，TBJ1闭合自保持，直到DL断开分闸电流。
这时无论TJ是否先于DL断开，都不会影响断路器分闸，也不会烧坏TJ。
（3）防跳回路TBJ我们有时也叫它“防跳继电器”。
这是因为它有另一个非常重要的功能：防跳。
第3章断路器的控制电路
2．合、跳闸电流脉冲一般应直接作用于断路器的合、跳闸线圈，但对于电 磁操动机构，合闸线圈电流很大，需通过合闸接触器接通合闸线圈；
3．能够防止断路器短时间内连续多次分、合的跳跃现象发生； 4．能够利用控制开关手动对断路器进行分、合闸的操作；也能满足继电保
护和自动装置的要求，实现断路器的自动分、合闸； 5．应能监视控制回路的是否完好，应对二次回路短路或负荷进行保护； 6、应有反映断路器处于分、合闸状态的位置信号和自动合、跳闸的不同显
SA(14-13)接通，
回路100L(+)→ SA(14-13) → HR→R2→QF2→YT→FU2→L-接通 。红
灯发闪光，提醒运行人员核对操作是否正确。
♣ 跳闸 将SA手柄逆时针方向旋转45°到“跳闸”位置(T)， SA(6-7) 、
SA(11-10)接通，
回路L+→FU1→ SA(6-7) →QF2→YT→FU2→L-接通。，使YT励磁动作，
1．手动合闸 ★合闸前的起始状态是：
QF处于跳闸状态，QF1，QF3接通，QF2断开； SA在“跳闸后”位置(TD),SA(11-10)接通, 回路L+ →FU1 → SA(11-10) →HG →R1 →QF1 →KM →FU2 →L接通，绿灯发平光。 ★预备合闸 将SA手柄顺时针方向旋转90°到“预备合闸”位置(PC)， SA(9-10)接通， 回路100L(+)→ SA(9-10) → HG→R1→QF1→KM→FU2→L-接通 。 绿灯发闪光，提醒运行人员核对操作是否正确。 ★合闸 将SA手柄顺时针方向旋转45°到“合闸”位置(C)，SA(5-8)、 SA(16-13)通， 回路L+→FU1→ SA(5-8) →QF1→KM→FU2→L-接通。KM加上全电 压励磁动作，其常开触点闭合， 回路L+→FU3→KM→YC→KM→FU4→L-接通，使YC励磁动作，操动 机构使断路器合闸；同时QF1、QF3断开， 回路L+→FU1→SA(16-13)→HR→R2→KCF → QF2→YT→FU2→L接通，红灯亮平光。 ★合闸后 SA “合闸后”位置(CD)，此时SA(16-13)仍通，回路 L+→FU1→SA(16-13)→HR→R2→KCF → QF2→YT→FU2→L- 仍接通， 红灯亮平光，表明断路器在合闸位置，同时说明分闸回路完好。 返回
3．能够防止断路器短时间内连续多次分、合的跳跃现象发生； 4．能够利用控制开关手动对断路器进行分、合闸的操作；也能满足继电保
护和自动装置的要求，实现断路器的自动分、合闸； 5．应能监视控制回路的是否完好，应对二次回路短路或负荷进行保护； 6、应有反映断路器处于分、合闸状态的位置信号和自动合、跳闸的不同显
SA(14-13)接通，
回路100L(+)→ SA(14-13) → HR→R2→QF2→YT→FU2→L-接通 。红
灯发闪光，提醒运行人员核对操作是否正确。
♣ 跳闸 将SA手柄逆时针方向旋转45°到“跳闸”位置(T)， SA(6-7) 、
SA(11-10)接通，
回路L+→FU1→ SA(6-7) →QF2→YT→FU2→L-接通。，使YT励磁动作，
1．手动合闸 ★合闸前的起始状态是：
QF处于跳闸状态，QF1，QF3接通，QF2断开； SA在“跳闸后”位置(TD),SA(11-10)接通, 回路L+ →FU1 → SA(11-10) →HG →R1 →QF1 →KM →FU2 →L接通，绿灯发平光。 ★预备合闸 将SA手柄顺时针方向旋转90°到“预备合闸”位置(PC)， SA(9-10)接通， 回路100L(+)→ SA(9-10) → HG→R1→QF1→KM→FU2→L-接通 。 绿灯发闪光，提醒运行人员核对操作是否正确。 ★合闸 将SA手柄顺时针方向旋转45°到“合闸”位置(C)，SA(5-8)、 SA(16-13)通， 回路L+→FU1→ SA(5-8) →QF1→KM→FU2→L-接通。KM加上全电 压励磁动作，其常开触点闭合， 回路L+→FU3→KM→YC→KM→FU4→L-接通，使YC励磁动作，操动 机构使断路器合闸；同时QF1、QF3断开， 回路L+→FU1→SA(16-13)→HR→R2→KCF → QF2→YT→FU2→L接通，红灯亮平光。 ★合闸后 SA “合闸后”位置(CD)，此时SA(16-13)仍通，回路 L+→FU1→SA(16-13)→HR→R2→KCF → QF2→YT→FU2→L- 仍接通， 红灯亮平光，表明断路器在合闸位置，同时说明分闸回路完好。 返回
断路器控制回路的基本要求
断路器控制回路的基本要求一、引言断路器控制回路是现代电力系统中的重要组成部分，它负责在电力系统中控制和保护电路的正常运行。
断路器控制回路的设计和要求直接关系到电力系统的安全可靠运行。
本文将从多个方面探讨断路器控制回路的基本要求。
二、断路器控制回路的作用和组成断路器控制回路主要用于控制电力系统中的断路器，以实现对电路的开关和保护功能。
它由多个组成部分组成，包括信号输入模块、处理逻辑单元、驱动电路和断路器等。
2.1 信号输入模块信号输入模块用于接收来自电力系统的信号，并将其转换为数字信号或模拟信号输入给处理逻辑单元。
这些信号主要包括开关信号、保护信号和故障信号等。
2.2 处理逻辑单元处理逻辑单元是断路器控制回路的核心部分，主要负责逻辑运算、判断和决策。
它根据接收到的信号进行处理，并根据设定的逻辑关系来控制断路器的操作。
2.3 驱动电路驱动电路用于将处理逻辑单元输出的控制信号转换为断路器操作所需的电信号。
它可以将低电平信号转换为高电平信号，以满足断路器的控制要求。
2.4 断路器断路器是控制回路的最终执行部分，它根据驱动电路提供的控制信号，对电路进行断开或闭合操作。
断路器具有快速、可靠地进行开关操作的能力，以及对电路故障进行保护的功能。
三、断路器控制回路的基本要求断路器控制回路的设计应满足以下基本要求，以确保电力系统的安全可靠运行。
3.1 功能可靠性断路器控制回路应能够准确、可靠地控制和保护电路。
在接收到开关信号、保护信号或故障信号后，处理逻辑单元应能够进行相应的逻辑判断，并产生正确的控制信号。
驱动电路应能够准确地将控制信号转换为断路器操作所需的电信号。
断路器应能够快速地进行开关操作，并正常地执行保护功能。
3.2 灵活性和可扩展性断路器控制回路的设计应具有一定的灵活性和可扩展性。
它应能够适应不同类型的断路器和电力系统，并能够满足不同的控制要求。
同时，它应具备良好的兼容性，以便与其他系统进行联动控制。
3.3 安全性和稳定性断路器控制回路应具备高度的安全性和稳定性。
断路器控制回路的基本要求
断路器控制回路的基本要求一、引言断路器控制回路是电气系统中非常重要的一部分，它能够保护电气设备和人身安全。
因此，断路器控制回路的设计和实现必须符合一定的基本要求。
本文将从以下几个方面详细介绍断路器控制回路的基本要求。
二、基本原则1.可靠性断路器控制回路必须具有高可靠性，确保在任何情况下都能够正常运行。
因此，在设计过程中需要考虑各种可能出现的故障，并采取相应的措施进行预防和处理。
2.安全性断路器控制回路在运行过程中必须保证人身安全，避免发生意外事故。
因此，在设计过程中需要考虑各种可能出现的危险因素，并采取相应的措施进行预防和处理。
3.经济性断路器控制回路在设计和实现过程中必须考虑经济效益，尽可能降低成本，并确保功能完备。
三、基本要求1.选择合适的断路器选择合适的断路器是断路器控制回路设计中非常重要的一步。
需要根据电气设备的额定电压、额定电流和负载类型等因素来选择合适的断路器。
同时，还需要考虑断路器的故障保护能力和操作特性等因素。
2.设计合理的控制回路设计合理的控制回路是断路器控制回路实现中非常重要的一步。
需要根据具体情况选择适当的控制方式，并确保控制信号稳定可靠。
同时，还需要考虑控制回路中可能出现的干扰和噪声等因素，并采取相应的措施进行预防和处理。
3.合理设置保护装置合理设置保护装置是断路器控制回路实现中非常重要的一步。
需要根据电气设备的特点和使用环境等因素来选择适当的保护装置，并确保保护装置能够及时有效地对故障进行检测和处理。
4.严格执行安全操作规程严格执行安全操作规程是断路器控制回路运行中非常重要的一步。
需要对操作人员进行培训，确保其了解相关安全知识，并严格按照操作规程进行操作。
同时，还需要对设备进行定期检查和维护，确保其处于良好状态。
四、结论断路器控制回路是电气系统中非常重要的一部分，其设计和实现必须符合一定的基本要求。
只有在满足可靠性、安全性和经济性等基本原则的基础上，才能够实现断路器控制回路的有效运行。
断路器控制回路基础知识
二 典型的控Leabharlann 回路01 基本的跳、合闸回路
左图为简化后的跳、合闸原理图，+KM和-KM代表 正、负电源，DL为断路器辅助触点，HQ、TQ分别为合、 跳闸线圈。
注意：手合/遥合/重合闸动作接点并不是同一个合闸 出口接点，手跳/遥跳/保护跳也不是同一个跳闸出口接 点，此处简化是为了方便理解。
假定断路器在合闸状态，断路器辅助接点DL常开 接点闭合。当保护装置发跳闸命令，跳闸出口接点闭合， 通过正电源→ 跳闸出口接点→DL→TQ→负电源构成回 路，跳闸线圈TQ得电，断路器跳闸。断路器完成跳闸 动作后，DL常开接点断开跳闸回路，DL常闭接点闭合， 为下次合闸做准备。断路器合闸过程同理，此处不再赘 述。
如果跳闸期间没有分闸命令存在，则在断路器完成 分闸后，跳闸回路被DL常开接点断开，TBJ电流线圈失 电，此时由于合闸接点一直是断开的，不能形成TBJV电 压自保持，复归。TBJV重新闭合，合闸回路完好，不影 响下次的跳合闸。
由以上动作过程，我们可以看出防跳的本质就是 “防合”，将断路器保持在“跳闸”状态，防跳由跳闸 回路防跳电流继电器TBJ启动，合闸回路防跳电压继电
当开关在分位时，DL常闭触点闭合，TWJ继电器 所在回路导通,TWJ动作，在本图下方的TWJ常开触点 闭合，分位指示灯点亮，反应断路器在分闸位置，合 闸回路完好。同理合位指示灯亮时，指示断路器在合 闸位置，跳闸回路完好。
此时有一个问题需要思考？在分闸监视回路导通时， 有电流流过合闸线圈HQ，会不会引起断路器合闸误动 作？
当合闸操作时，HBJ继电器导通，HBJ常开触点闭合， 这时无论合闸出口接点是否断开，合闸回路都会通过HBJ 触点导通，完成合闸操作，此时无论合闸出口接点是否 先于DL辅助接点断开，都不会影响断路器合闸。分闸同 理。
电气设备教学课件—断路器的控制及信号回路
断路器的控制及信号回路
Vivi
2021/7/22
1
对断路器控制回路的基本要求
1．能够利用控制开关手动对断路器进行分、合闸的操作； 2．能满足继电保护和自动装置的要求。实现断路器的自动分、合闸； 3．应有反映断路器处于分、合闸状态的位置信号，并能区分出是手动还
是自动进行的分、合闸； 4．应能监视控制回路的是否完好； 5．分、合闸的操作应在短时间内完成。由于YC、YT都是按短时通过工
15
2021/7/22
16
2021/7/22
(b)图中，正常时ＹＴ不带电， 常开触点3断开，常闭触点4 闭合，当ＹＴ带电动作时， 铁芯1被吸起，使断路器跳 闸，同时触点3闭合，触点4 断开。 （a）图中，当断路器合闸 到短路回路上，断路器在继 电保护作用下自动跳闸，跳 闸过程中，跳闸线圈ＹＴ的 常闭触点断开，切断ＫＭ线 圈回路，不允许第二次合闸； 常开触点闭合，将合闭脉冲 送到ＹＴ，使其一直带电， 保持跳闸线圈ＹＴ的常闭触 点一直在断开状态，直到 SA(5-8)或自动装置接点k1断 开为止。此种电气防跳的缺 点是SA(5-8)或自动装置接点 k1接通时闸过长时，ＹＴ超 过了允许的带电时间容易损 坏。
作电流设计的，因此分、合断路器后应立即自动断开分、合闸线圈回路， 以免烧坏线圈； 6、合、跳闸电流脉冲一般应直接作用于断路器的合、跳闸线圈，但对于 电磁操动机构，合闸线圈电流很大，需通过合闸接触器接通合闸线圈； 7、能够防止断路器短时间内连续多次分、合的跳跃现象发生； 8、对于采用气压、液压和弹簧作操动机构的断路器，应有压力是否正常、 弹簧是否拉紧到位的监视回路和闭锁回路； 9、对于分相操作的断路器，应有监视三相位置是否一致的措施； 10、接线应简单可靠，使用电缆芯数应尽量少。
Vivi
2021/7/22
1
对断路器控制回路的基本要求
1．能够利用控制开关手动对断路器进行分、合闸的操作； 2．能满足继电保护和自动装置的要求。实现断路器的自动分、合闸； 3．应有反映断路器处于分、合闸状态的位置信号，并能区分出是手动还
是自动进行的分、合闸； 4．应能监视控制回路的是否完好； 5．分、合闸的操作应在短时间内完成。由于YC、YT都是按短时通过工
15
2021/7/22
16
2021/7/22
(b)图中，正常时ＹＴ不带电， 常开触点3断开，常闭触点4 闭合，当ＹＴ带电动作时， 铁芯1被吸起，使断路器跳 闸，同时触点3闭合，触点4 断开。 （a）图中，当断路器合闸 到短路回路上，断路器在继 电保护作用下自动跳闸，跳 闸过程中，跳闸线圈ＹＴ的 常闭触点断开，切断ＫＭ线 圈回路，不允许第二次合闸； 常开触点闭合，将合闭脉冲 送到ＹＴ，使其一直带电， 保持跳闸线圈ＹＴ的常闭触 点一直在断开状态，直到 SA(5-8)或自动装置接点k1断 开为止。此种电气防跳的缺 点是SA(5-8)或自动装置接点 k1接通时闸过长时，ＹＴ超 过了允许的带电时间容易损 坏。
作电流设计的，因此分、合断路器后应立即自动断开分、合闸线圈回路， 以免烧坏线圈； 6、合、跳闸电流脉冲一般应直接作用于断路器的合、跳闸线圈，但对于 电磁操动机构，合闸线圈电流很大，需通过合闸接触器接通合闸线圈； 7、能够防止断路器短时间内连续多次分、合的跳跃现象发生； 8、对于采用气压、液压和弹簧作操动机构的断路器，应有压力是否正常、 弹簧是否拉紧到位的监视回路和闭锁回路； 9、对于分相操作的断路器，应有监视三相位置是否一致的措施； 10、接线应简单可靠，使用电缆芯数应尽量少。
断路器的控制回路
断路器的控制回路控制方式1．按控制地点分（1）集中控制。
在主控制室的控制台上，用控制开关或按钮通过控制电缆去接通或断开断路器的跳、合闸线圈，对断路器进行控制。
（2）就地（分散）控制。
在断路器安装地点（配电现场）就地对断路器进行跳、合闸操作（可电动或手动）。
2．按控制电源电压分：（1）强电控制。
从断路器的控制开关到其操作机构的工作电压均为直流 110V或 220V。
（2）弱电控制。
控制开关的工作电压是弱电（直流48V），而断路器的操动机构的电压是220V。
3．按控制电源的性质分：（1）直流操作：一般采用蓄电池组(硅整流电能储能）供电；（2）交流操作：由电流、电压互感器或所用变压器提供电源断路器的操作机构1、电磁操作机构（CD）：利用电磁力直接合闸，合闸电流很大，所以合闸回路不能直接利用控制开关接点接通，必须采用中间继电器。
2、弹簧储能操作机构（CT）：利用预先储存在弹簧内的位能来进行合闸。
合闸电流小，合闸回路可以直接利用控制开关接点接通。
但结构复杂，加工工艺及材料要求高，调试困难。
3、液压操作机构（CY）：靠压缩气体作为能源，以液压油作为传递媒介来进行合闸。
合闸电流小，合闸回路可以直接利用控制开关接点接通。
且压力高，传动快，动作准确，出力均匀。
4、气动操作机构（CQ）：以压缩空气储能和传递能量的机构。
合闸电流小，合闸回路可以直接利用控制开关接点接通。
但结构复杂，需配备空气压缩设备。
控制回路的基本要求1、跳、合闸线圈通电时间尽量短2、具有“防跳”装置3、能方便实现手动、自动跳合闸4、具有保护及回路完好性监视措施5、具有位置指示6、对CT，CY，CQ的操作机构，应具有压力，弹簧到位等的监视和闭锁回路断路器的基本跳、合闸控制回路合闸回路：SA⑤⑧，自动合闸继电器的动合触点KM，合闸接触器KMC，合闸线圈YC，QF常闭辅助接点；跳闸回路：SA⑥⑦，保护出口继电器的动合触点KOM，跳闸线圈YT，QF常开辅助接点；+WC、-WC是控制电源小母线的正极和负极；+WOM、-WOM是合闸电源小母线的正极和负极。
断路器控制回路基本原理
断路器控制回路基本原理1、控制回路的基本要求开始学习控制回路之前，我们先了解一下控制回路需要具备哪些基本的功能：（1）能进行手动跳合闸和由保护和自动装置的跳合闸；（2）具有防止断路器多次重复动作的防跳回路；（3）能反映断路器位置状态；（4）能监视下次操作时对应跳合闸回路的完好性；（5）有完善的跳、合闸闭锁回路；2、典型的控制回路根据控制回路的几点基本要求，我们以10kV的PSL641保护装置为例，分为五个步骤，一步步搭建基本的控制回路，并了解每个部分的作用。
（1）跳闸与合闸回路首先，能够完成保护装置的跳合闸是控制回路最基本的功能。
这个功能的实现很简单，回路如下图所示。
假定断路器在合闸状态，断路器辅助接点DL常开接点闭合。
当保护装置发跳闸命令，TJ闭合时，正电源-> TJ-> LP1-> DL-> TQ-> 负电源构成回路。
跳闸线圈TQ得电，断路器跳闸。
合闸过程同理。
分闸到位后，DL常开接点断开跳闸回路。
DL常闭接点闭合，为下一次操作对应的合闸回路做好准备。
利用DL常开接点断开跳闸电流，一是为了防止TJ粘连造成TQ烧坏（因为TQ的热容量是按短时通电来设计的）；二是因为如果由TJ来断开合闸电流，由于TJ接点的断弧容量不够，容易造成TJ接点烧坏（HJ也是一样的道理），这就为下一次保护跳闸（或合闸）埋下了隐患且不易被发现。
（2）跳闸/合闸保持回路为了防止TJ先于DL辅助接点断开（如开关拒动等情况），我们增加了“跳闸自保持回路”。
该回路可以起到保护出口接点TJ以及可靠跳闸的作用。
增加的部分用红色标记，R在Ω左右。
当分闸电流流过TBJ时，TBJ动作，TBJ1闭合自保持，直到DL断开分闸电流。
这时无论TJ是否先于DL断开，都不会影响断路器分闸，也不会烧坏TJ。
（3）防跳回路TBJ我们有时也叫它“防跳继电器”。
这是因为它有另一个非常重要的功能：防跳。
防跳的概念：所谓的防跳，并不是“防止跳闸”，而是“防止跳跃”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断路器控制回路六大基本要求
对于一个符合标准的断路器来说，为了能够正确有效的控制回路，需要具备以下六大基本要求：
(1)应有对控制电源的监视回路.断路器的控制电源最为重要,一旦失去电源断路器便无法操作.因此,无论何种原因,当断路器控制电源消失时,应发出声、光信号,提示值班人员及时处理.对于遥控变电所,断路器控制电源的消失,应发出遥信。
(2)应有防止断路器"跳跃"的电气闭锁装置,发生"跳跃"对断路器是非常危险的,容易引起机构损伤,甚至引起断路器的爆炸,故必须采取闭锁措施.断路器的"跳跃"现象一般是在跳闸、合闸回路同时接通时才发生."防跳"回路的设计应使得断路器出现"跳跃"时,将断路器闭锁到跳闸位置。
(3)应经常监视断路器跳闸、合闸回路的完好性.当跳闸或合闸回路故障时,应发出断路器控制回路断线信号。
(4)对于断路器的合闸、跳闸状态,应有明显的位置信号,故障自动跳闸、自动合闸时,应有明显的动作信号。
(5)跳闸、合闸命令应保持足够长的时间,并且当跳闸或合闸完成后,命令脉冲应能自动解除.因断路器的机构动作需要有一定的时间,跳合闸时主触头到达规定位置也要有一定的行程,这些加起来就是断路器的固有动作时间,以及灭弧时间.命令保持足够长的时间就是保障断路器能可靠的跳闸、合闸.为了加快断路器的动作,增加跳、合闸线圈中电流的增长速度,要尽可能减小跳、合闸线圈的电感量.为此,跳、合闸线圈都是按短时带电设计的.因此,跳合闸操作完成后,必须自动断开跳合闸回路,否则,跳闸或合闸线圈会烧坏.通常由断路器的辅助触点自动断开跳合闸回路。
(6)断路器的操作动力消失或不足时,例如弹簧机构的弹簧未拉紧,液压或气压机构的压力降低等,应闭锁断路器的动作,并发出信号.SF6气体绝缘的断路器,当SF6气体压力降低而断路器不能可靠运行时,也应闭锁断路器的动作并发出信号。
