07 电子元器件的识别与测试一、目的1．了解常用电子元器件(如：电阻、电容、电感、变压器、二极管、三极管、单结管、晶闸管、数码管、接插件、开关、集成电路、电声器件等）的种类、结构、参数、性能等.2．学会识别、选用、测量、安装各类电子元器件。

二、器材1．数字万用表。

2．各种常用电子元器件。

3．电子元器件展板.4．多媒体设备等.三、电子元器件的识别与测试特殊的元器件检测需要多种通用或专用测试仪器,一般性的技术改造和电子制作，利用万用表等普通仪表对元器件检测，也可满足制作要求。

1．电阻器(1）根据电阻器上的标志识别电阻器的阻值.(2)用万用表准确测量电阻器的阻值。

2．电位器（1）用万用表测量电位器固定端的阻值。

(2）用万用表检测电位器活动端的性能。

3．电容器(1)根据电容器的标志识别电容器的容量。

（2）用万用表（具有电容测量档的数字万用表）测量电容器的容量。

（3）小电容（C≤0.1μF）可测短路、断路、漏电故障。

常用测电阻的方法：正常情况下,电阻为无穷大，若电阻接近或等于零,则电容短路；若为某一数值，则电容漏电。

（4）电解电容正负极性的判断①引脚较长的一端为“+"极,引脚较短的一端为“−”极。

②标有“−”标志的一端为“−”极。

③用万用表判断:用红、黑表笔接触电容器的两引脚，记住漏电电流的大小。

然后将电容器的正、负引脚短接一下，将红、黑表笔对调后，再测漏电电流，漏电电流小的一次,与黑表笔相接的引脚为“+”极.（5)注意：由于电容器具有储存电荷的能力，因此，在测量或触摸大电解电容器时，要先将两个引脚短路一下（方法是：手拿带有塑料柄的螺丝刀，然后用金属部分将引脚短路），以将电容器中存储的电荷泻放,否则，可能会损坏测试仪表或出现电击伤人的意外情况。

4．电感器(1）根据电感器的标志识别电感器的电感量.（2)用万用表(具有电感测量档的数字万用表）测量电感器的电感量.（3）电感线圈的测量:可用万用表的欧姆档测线圈的直流电阻，若电阻为零或接近零，则说明线圈短路或局部短路；若电阻为无穷大，则说明线圈断路.（4）注意：在测电感器时,数字万用表的量程选择很重要，最好选择接近标称电感量的量程去测量；否则测试结果将会与实际值有很大的误差.5．变压器（1）初、次级绕组的判别：电源变压器的初级绕组引脚和次级绕组引脚通常是分别从两侧引出的，并且初级绕组多标有220V的字样，次级绕组则标出额定输出值,如：15V、24V、35V等。

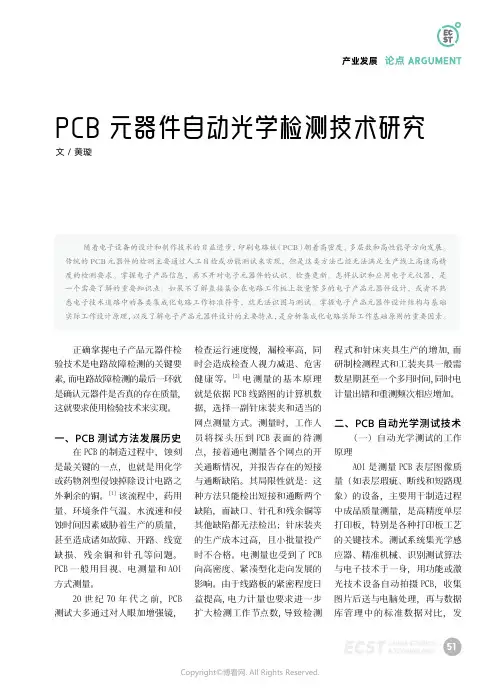

产业发展论点ARGUMENT51PCB元器件自动光学检测技术研究文/黄璇正确掌握电子产品元器件检验技术是电路故障检测的关键要素，而电路故障检测的最后一环就是确认元器件是否真的存在质量，这就要求使用检验技术来实现。

一、PCB测试方法发展历史在PCB的制造过程中，蚀刻是最关键的一点，也就是用化学或药物剂型侵蚀掉除设计电路之外剩余的铜。

[1]该流程中，药用量、环境条件气温、水流速和侵蚀时间因素威胁着生产的质量，甚至造成诸如故障、开路、线宽缺损、残余铜和针孔等问题。

PCB一般用目视、电测量和AOI 方式测量。

20世纪70年代之前，PCB 测试大多通过对人眼加增强镜，检查运行速度慢，漏检率高，同时会造成检查人视力减退、危害健康等。

[2]电测量的基本原理就是依据PCB线路图的计算机数据，选择一副针床装夹和适当的网点测量方式。

测量时，工作人员将探头压到PCB表面的待测点，接着通电测量各个网点的开关通断情况，并报告存在的短接与通断缺陷。

其局限性就是：这种方法只能检出短接和通断两个缺陷，而缺口、针孔和残余铜等其他缺陷都无法检出；针床装夹的生产成本过高，且小批量投产时不合格。

电测量也受到了PCB向高密度、紧凑型化走向发展的影响。

由于线路板的紧密程度日益提高，电力计量也要求进一步扩大检测工作节点数，导致检测程式和针床夹具生产的增加，而研制检测程式和工装夹具一般需数星期甚至一个多月时间，同时电计量出错和重测频次相应增加。

二、PCB自动光学测试技术（一）自动光学测试的工作原理AOI是测量PCB表层图像质量（如表层瑕疵、断线和短路现象）的设备，主要用于制造过程中成品质量测量，是高精度单层打印板，特别是各种打印板工艺的关键技术。

测试系统集光学感应器、精准机械、识别测试算法与电子技术于一身，用功能或激光技术设备自动拍摄PCB，收集图片后送与电脑处理，再与数据库管理中的标准数据对比，发随着电子设备的设计和制作技术的日益进步，印刷电路板（PCB）朝着高密度、多层数和高性能等方向发展。

基于虚拟仪器的阻抗自动测量系统的研究摘要随着计算机技术的发展，仪器仪表领域也开始发生巨大的变化，从传统仪器、智能仪器开始向虚拟仪器发展。

虚拟仪器以其强大的存储、数据显示和数据分析优势，逐渐受到重视。

虚拟仪器技术通过软件将计算机与仪器硬件相结合，很好地将计算机强大的数据处理能力和仪器硬件的现场测量、控制结合在一起。

不仅降低了仪器的生产成本，还提高了仪器的性能，从而得到广泛的应用。

另外，随着现代科学技术的进步，阻抗的测量逐渐成为各类电子产品的研究基础。

目前，阻抗测量技术已在生物医学、工业测控、电力控制等领域有广泛的应用。

为了满足高校实验室对电子元器件及其附属参数的测量需求，本文设计了一种基于虚拟仪器的阻抗测量系统。

本文通过将虚拟仪器技术与传统硬件相结合，设计实现了一种通过伏安法对阻抗参数进行测量的系统。

其主要工作原理为：将阻抗的测量转换为矢量电压的测量，再利用获得的矢量电压的实部和虚部的数字量与被测参数之间的关系，将其转换为待测量。

本系统主要由硬件和软件两部分构成，硬件部分主要包括通过FPGA设计实现的信号源模块、阻抗/矢量电压转换模块、相敏检波模块、A/D转换模块和通信模块。

其具体的实现主要为利用FPGA设计实现系统正弦激励信号与基准信号的产生；通过相敏检波将采集到的矢量电压信号进行实部和虚部分离；利用低通滤波器滤除干扰信号；再通过A/D转换芯片将采集到的模拟电压信号转换为数字信号；通过系统总线将数据传输到计算机，并对数据进行处理和显示。

软件部分是利用虚拟仪器软件LabVIEW设计实现仪器的数据处理、显示和控制界面，并通过动态链接库的调用来执行仪器操作。

关键字：虚拟仪器技术，阻抗测量，FPGA，LabVIEWResearch of Automatic Impedance Measuring System Based onthe Virtual InstrumentAbstractWith the development of the computer technology, the field of instrumentation begins to change dramatically from traditional instruments and intelligent instruments to virtual instruments. Due to its strong advantages on storage, data display and data analysis, the virtual instruments have gained more attention. Virtual-instrument technology combines the computer and the instrument hardware together using software. It combines the excellent data processing ability of computer with the measurement，and controlling ability of instruments hardware together in this technology. Consequently, not only the cost of the production is reduced, but the instrument performance is also improved. Therefore, the virtual instrument has been widely used.In addition, with the progress of modern science and technology, the measurement of impedance has gradually become the basis of all kinds of electronic products.At present, the impedance measurement technology has been widely used in biomedical science, industrial measurements, power control and other domains.In order to satisfy the measurement requirements of electronic components and their subsidiary parameters in the university laboratory, a kind of impedance measurement system based on virtual instrument is designed in this paper.Based on the combination of virtual instrument technology and traditional hardware, this paper designs and realizes a system to measure the impedance parameters using the volt-ampere method.Utilizing the relationships between the real and the imaginary parts of the voltage vector and the complex impedance, the measurement of the complex impedance can be converted to the measurement quality of the voltage vector. The process can effectively improve the precision of the system.The system consists of two parts: hardware and software. The hardware part is mainly composed of the signal source module designed by FPGA, the conversion module of impedance to voltage vector, themodule. The design and realization of sinusoidal excitation signal and the reference signal is utilized by FPGA. We separate the real and imaginary parts of the voltage vector by the phase sensitive detection, and filter out the interference by a low pass filter. Then the collected signal is converted to a digital signal by an A/D conversion chip. The data will be transmitted to the computer through a communication bus of the system, and then it will be processed and displayed.The software part realizes the data processing, display and control using the virtual instrument software LabVIEW.And the operation of the instrument is performed by calling dynamic link libraries.Keywords:Virtual instrument technology, Impedance measurement, FPGA, LabVIEW目 录第1章绪论 (1)1.1研究背景及意义 (1)1.2国内外研究现状 (2)1.3虚拟仪器技术简介 (4)1.3.1 虚拟仪器概念 (4)1.3.2 虚拟仪器的构成 (4)1.3.3 虚拟仪器的发展 (5)1.4虚拟电子测量系统 (5)1.4.1 虚拟电子测量系统介绍 (5)1.4.2 虚拟电子测量系统的构成 (6)1.5主要研究内容 (7)第2章阻抗测量理论及方法分析 (9)2.1阻抗自动测量系统主要性能和预期指标 (9)2.2阻抗简介 (9)2.2.1 阻抗的定义 (9)2.2.2 阻抗的表达方式 (10)2.2.3 被测件的等效电路 (11)2.3阻抗的测量方法 (12)2.3.1 谐振法 (12)2.3.3 伏安法 (14)2.3.4 网络分析仪法 (15)2.4阻抗测量方法的对比 (16)2.5本章小结 (17)第3章阻抗测量系统的原理及总体设计 (18)3.1阻抗测量系统的原理 (18)3.2系统的总体设计 (22)3.2.1 系统的硬件设计 (22)3.2.2 系统的软件设计 (23)3.3本章小结 (24)第4章系统硬件设计及实现 (25)4.1信号源模块 (25)4.1.1 信号源设计的方案与对比 (25)4.1.2 信号源的实现 (27)4.1.3 FPGA实现 (28)4.2阻抗/矢量电压转换模块 (30)4.2.1 阻抗/矢量电压转换原理 (30)4.2.2 连接电路设计 (31)4.2.3 电路实现 (32)4.3相敏检波模块 (32)4.3.1 相敏检波原理 (33)4.4A/D转换模块 (35)4.4.1 ADS1232芯片 (36)4.4.2 A/D转换电路的实现 (36)4.5通信模块 (36)4.5.1 通信模块工作原理 (36)4.5.2 通信模块的实现 (37)4.6电源转换模块 (38)4.7系统硬件实物图 (38)4.8本章小结 (39)第5章软件设计 (40)5.1系统设备驱动程序 (40)5.2应用程序的开发 (42)5.2.1 LabVIEW简介 (42)5.2.2 软件程序框图 (43)5.2.3 系统前面板设计 (46)5.3本章小结 (46)第6章系统性能测试及误差分析 (47)6.1系统工作流程介绍 (47)6.2数据测试及对比 (48)6.2.1 电阻的测量 (49)6.2.2 电容的测量 (50)6.2.4 附属参数测量 (52)6.3误差分析 (53)第7章总结 (55)7.1本文主要完成的工作 (55)7.2系统存在的不足及展望 (56)参考文献 (57)作者简介及科研成果 (61)致谢 (62)第1章绪论1.1 研究背景及意义测量是我们认识和改造自然界的一种重要手段，对任意一种研究对象，只要想对其进行定量评价，就需要通过测量来实现[1]。

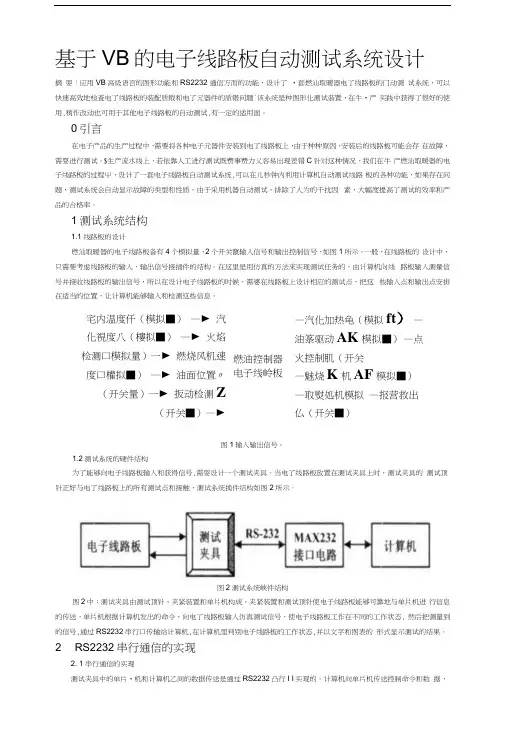

基于VB的电子线路板自动测试系统设计摘耍：应用VB高级语言的图形功能和RS2232 通信方而的功能，设计了•套燃汕取暧器电了线路板的门动测试系统，可以快速高效地检査电了线路板的装配质戢和电了元器件的质锻问题°该系统是种图形化测试装置，在牛•产实践中获得了很好的使用,稍作改动也可用于其他电子线路板的自动测试,有一定的适用面。

0引言在电子产品的生产过程中，需要将各种电子元器件安装到电了线路板上，由于种种原因，安装后的线路板可能会存在故障，需耍进行测试。

$生产流水线上，若依靠人工进行测试既费事费力乂容易出现差错C针对这种情况，我们在牛产燃汕取暖器的电子线路板的过程屮，设计了一套电子线路板自动测试系统,可以在儿秒钟内利用计算机自动测试线路板的各种功能，如果存在问题，测试系统会自动显示故障的类型和性质，由于采用机器自动测试，排除了人为的干扰因素，大幅度提高了测试的效率和产品的合格率。

1测试系统结构1.1线路板的设计燃汕取暧器的电子线路板备有4个模拟量、2个开关竄输入信号和输出控制信号，如图1所示。

一般，在线路板的设计中，只需要考虑线路板的输入、输出信号接插件的结构。

在这里是用仿真的方法來实现测试任务的，由计算机向线路板输入测暈信号并接收线路板的输出信号，所以在设计电子线路板的时候，需婆在线路板上设计相应的测试点，把这些输入点和输出点安排在适当的位置，让计算机能够输入和检测这些信息。

图1输入输出信号。

1.2测试系统的硬件结构为了能够向电子线路板输入和获得信号,需耍设计一个测试夹具。

当电了线路板放置在测试夹具上时，测试夹具的测试顶针正好与电了线路板上的所有测试点和接触，测试系统换件结构如图2所示。

图2测试系统峡件结构图2中：测试夹具由测试顶针、夹紧装置和单片机构成。

夹紧装置和测试顶针使电子线路板能够可靠地与单片机进行信息的传送，单片机根据计算机发出的命令，向电了线路板输入仿真测试信号，使电子线路板工作在不同的工作状态, 然后把测量到的信号,通过RS2232串行口传输给计算机,在计算机里判别电子线路板的工作状态,并以文字和图表的形式显示测试的结果。

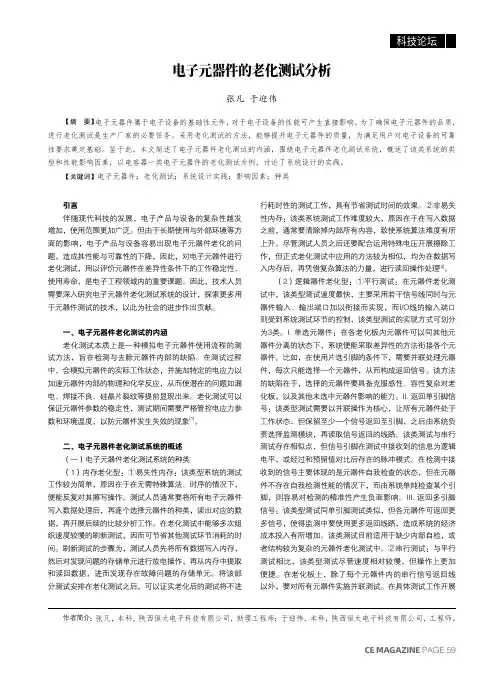

CE MAGAZINE PAGE 59电子元器件的老化测试分析张凡 于迎伟【摘 要】电子元器件属于电子设备的基础性元件，对于电子设备的性能可产生直接影响，为了确保电子元器件的品质，进行老化测试是生产厂家的必要任务。

采用老化测试的方法，能够提升电子元器件的质量，为满足用户对电子设备的可靠性要求奠定基础。

鉴于此，本文简述了电子元器件老化测试的内涵，围绕电子元器件老化测试系统，概述了该类系统的类型和性能影响因素，以电容器一类电子元器件的老化测试为例，讨论了系统设计的实践。

【关键词】电子元器件；老化测试；系统设计实践；影响因素；种类作者简介：张凡，本科，陕西恒太电子科技有限公司，助理工程师；于迎伟，本科，陕西恒太电子科技有限公司，工程师。

引言伴随现代科技的发展，电子产品与设备的复杂性越发增加，使用范围更加广泛。

但由于长期使用与外部环境等方面的影响，电子产品与设备容易出现电子元器件老化的问题，造成其性能与可靠性的下降，因此，对电子元器件进行老化测试，用以评价元器件在差异性条件下的工作稳定性、使用寿命，是电子工程领域内的重要课题。

因此，技术人员需要深入研究电子元器件老化测试系统的设计，探索更多用于元器件测试的技术，以此为社会的进步作出贡献。

一、电子元器件老化测试的内涵老化测试本质上是一种模拟电子元器件使用流程的测试方法，旨在检测与去除元器件内部的缺陷。

在测试过程中，会模拟元器件的实际工作状态，并施加特定的电应力以加速元器件内部的物理和化学反应，从而使潜在的问题如漏电、焊接不良、硅晶片裂纹等提前显现出来。

老化测试可以保证元器件参数的稳定性，测试期间需要严格管控电应力参数和环境温度，以防元器件发生失效的现象[1]。

二、电子元器件老化测试系统的概述（一）电子元器件老化测试系统的种类（1）内存老化型：①易失性内存：该类型系统的测试工作较为简单，原因在于在无需特殊算法、时序的情况下，便能反复对其擦写操作。

测试人员通常要将所有电子元器件写入数据处理后，再逐个选择元器件的种类，读出对应的数据，再开展后续的比较分析工作。

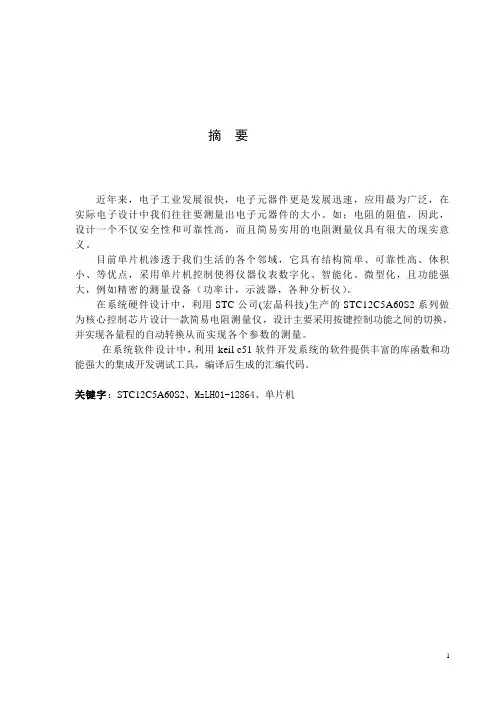

摘要近年来，电子工业发展很快，电子元器件更是发展迅速，应用最为广泛，在实际电子设计中我们往往要测量出电子元器件的大小。

如；电阻的阻值，因此，设计一个不仅安全性和可靠性高，而且简易实用的电阻测量仪具有很大的现实意义。

目前单片机渗透于我们生活的各个邻域，它具有结构简单、可靠性高、体积小、等优点，采用单片机控制使得仪器仪表数字化、智能化、微型化，且功能强大，例如精密的测量设备（功率计，示波器，各种分析仪）。

在系统硬件设计中，利用STC公司(宏晶科技)生产的STC12C5A60S2系列做为核心控制芯片设计一款简易电阻测量仪，设计主要采用按键控制功能之间的切换，并实现各量程的自动转换从而实现各个参数的测量。

在系统软件设计中，利用keil c51软件开发系统的软件提供丰富的库函数和功能强大的集成开发调试工具，编译后生成的汇编代码。

关键字：STC12C5A60S2、MzLH01-12864、单片机AbstractIn recent years, the electronics industry is developing very quickly, electronic components is developed rapidly, and most widely used in practical electronic design, we tend to measure the size of the electronic components. Such as; Resistance, therefore, resistance of the design a not only security and reliability of the high, and simple practical resistance measurement instrument has great practical significance.At present SCM penetration in our life in all neighborhood, it is simple in structure, high reliability, small volume, etc, and USES the monolithic control makes instruments digital, intelligent, miniaturization, and powerful functions, such as the measurement precision equipment (the power meter, oscilloscope, all kinds of analyzer).In the hardware design, the use of the company's digital multimeter MAXIM integrated chip MAX134 design a simple resistance measurement instrument, will use the resistance of the corresponding oscillating circuit transformation frequency so as to realize the various parameters measurement.In the design of software system, using the keil software development system software c51 provide rich library function and powerful integrated development debug tool, compiled generated assembly code.Key word: MAX134, MzLH01-12864 and single-chip microcomputer目录一前言................................................................... (4)二总体方案设计 (5)1方案比较………………………………………………….. .62 方案选择 (7)三模块设计………………………. …………………………….. .101 电源模块 (10)2显示模块................................................... .. (11)3主程序模块 (12)4电阻测试模块 (15)四软件设计 (16)1 软件设计流程 (13)五测试参数 (15)六设计总结 (16)1设计收获及体会 (16)七参考文献 (17)八附 (18)前言近年来，电子工业发展很快，由于生产技术的提高和加工工艺的改进，电子元器件发展迅速，应用最为广泛，成为近代科学发展的重要标志，在实际电子设计中我们往往要测量出电子元器件的大小。

电子元器件的老化测试分析摘要：当前，电子元器件的老化测试工作主要是剔除一些不符合标准的元器件，从而提升电子产品的质量。

市场中对于老化测试系统在实践层面应用的方式相对较多，除去老化系统生产厂家制造的各种通用型号产品之外，半导体厂家内部也自己研发了一些用于自己应用的各类系统，对电子元器件的老化测试拥有较好的稳定性能。

基于此，本文就电子元器件的老化测试进行简要分析。

关键词：电子；元器件；老化测试目前，国内电子元器件开展技术状态管理工作的研制单位以微电子器件、混合集成电路、模块组件及部件等定制型或专用型产品的居多，主要为整机或系统配套，配套级别一般较低，但产品技术含量较高、加工难度大，且多数属于核心器件或关键零部件，其质量将直接影响着整机或系统的性能及可靠性。

在实际的研制和生产过程中，大部分研制单位仍以用户为导向，按用户要求开展技术状态管理，工作比较被动，未发挥技术状态管理的真正作用。

1电子元器件管理现状1.1尚未形成统一要求，管理实施动力不足电子元器件产品通用性强，适用于多种系统装备，可供多家用户单位使用，但不同用户或不同项目，产品对应的配套级别不同，技术状态管理的要求及重点不同，目前尚无统一的行业标准进行明确，研制单位无法区分具体要求，矛盾明显。

若无用户明确要求，元器件研制单位基本不会主动开展技术状态管理，实施动力不足。

1.2 技术状态固化难度大元器件产品生产批量大，若在生产过程中使用了未经认证的、状态不清晰、稳定性未知的材料，或可能大量使用了进口材料等情况，产品技术状态固化难度将大大增加；若用户单位在项目选型时，采购了未经鉴定定型的元器件、国外元器件、技术落后或即将淘汰产品等情况，也将技术状态管理工作变得更加复杂。

1.3 技术状态更改流程繁琐由技术更新迭代造成产品的状态多样化，或在生产过程中临时更改原材料引起的批次性变更等，都将引起产品最终交付状态与用户最初选择的产品不一致，如将此不一致反馈用户单位，技术状态更改流程繁琐，需要通过用户单位确认审批，更改周期较长。

基于机器视觉的电子元器件检测系统设计摘要：目前，我们的经济处于一个高速发展的时期，伴随着科技的飞速发展，各种类型的电子元件都朝着一体化、微型化的方向发展，这给电子元件的检测带来了更大的困难。

在以往的检测工作中，多注重对物体检测方法的运用，所得影像解析度不高，且包含的信息也比较少。

因此，研究人员引入了以机器视觉技术为基础的电子元件检测方法，大大提高了检测的效率与品质。

关键词：机器视觉；电子元器件；检测系统设计电子元器件是系统和组件的重要组成部分，提高电子元器件的可靠性是系统可靠运行的基础。

在推出新的产品时，首先要对其进行可靠性试验，所以要做可靠性检测。

但常规状态下的检测费用高昂，尤其是军事设备，其可靠性需求更加苛刻。

因此需要研究一些试验方法来测试其可靠性指标。

1国产电子元器件现状1996年7月，33个西方国家签署《瓦森纳协定》，开始了对中国长达20多年的出口限制，从高端电子元器件、高端制造设备、先进技术等方面限制中国半导体行业发展。

2021年12月，计算机辅助设计软件也被纳入管控范围，西方国家对中国高端技术的限制日益加重。

西方国家对中国长期的技术封锁，虽然限制了中国半导体技术的快速发展，但也促使中国形成了最为完整的半导体产业链，从原材料到高端集成电路的每一个环节，从电阻电容到高端集成电路的所有分类都有中国企业的参与，具备了实现全产业链自主可控的工业基础。

半导体产业按照其制造过程可以划分为半导体材料和制造设备工业，中游是半导体设计、制造、封装和检测工业，以及其下游的半导体终端应用产业。

在我国，大数据，5 G，人工智能，智能汽车等领域已经得到了广泛的运用，华为，阿里，百度，比亚迪等公司都已经获得了巨大的成功。

华为海思的麒麟芯片是全球第一，飞腾 CPU，景嘉微 GPU，以及“魂芯”，虽然还不是最顶尖的，但已经能够满足大部分应用需求；而被称为“芯片之母”的 EDA (EDA)，已经实现了28 nm的成熟制造技术。

电子元器件测试系统选型中的若干问题摘要：这篇论文研究了测试要求与其费用、测试设备与其操作机构、以及测试设备与其技术的联系，对比和解读了使用国内或外资的测试设备，以及选用微型或大型的测试设备的优劣，同时也就设备的选择与评估给出了观点。

关键词：电子元器件；测试系统选型；问题分析1.测试需求和测试成本毫无疑问，电子元器件的检验是至关重要的，特别是近些年来，“电子垃圾”（即假冒伪劣的电子元器件）大量流入国内市场，形形色色的元器件层出不穷，严重影响到了设备及系统的稳定性。

这种状况已经吸引到众多企业的关注，因此，他们开始装置各种级别的检验设备来检验并筛查元器件。

然而，根据各种测试目标以及特殊的测试标准，须挑选适合的测试设备，这也会影响到测试的成本【1】。

比方说，在通用数字IC的检验上，若仅检查其静态逻辑性，那么只需几千元的功能性检验设备；若是检查其静态直流参数，那么就得花费几万元甚至十几万元的微型检验设备；若是检查其交流参数，那么就得花费几十万元甚至更高的中、大规模的检验设备。

对于IC的具体标准，已经明确指出其所有的参数，同时也明确指出A组的检查以及质量的统一性检查，以及每个小组和每个实验步骤都需对这些参数进行测试。

在制造IC的过程中，制造商通常会遵循并实施产品的详尽规定。

对于他们而言，实施产品的详尽规定就是测试的要求。

这个要求是清晰的，有标准作为支持，并且通常也能够达成。

因此，IC的制造商通常都会配备实施产品详尽规定所需的测试设备。

然而，对于使用IC的商家（例如整机制造商）而言，问题就更为复杂了，各个单位的测试系统质量参差不齐，许多单位甚至缺乏基本的测试工具。

缺乏一致的标准来确定在何种环境下，器件需在出入库检查或筛选过程中进行哪些参数的测试。

因为测试的要求并未清晰，所以很难断定应该装置哪种类型的测试系统。

大部分的设备制造商通常会选择测试那些可测量的参数，而那些无法测量的参数则会选择忽略。

外包测试的状态大致上也是这样。

电子元器件特性与检测方法电子元器件是构成电子器件的基本组成部分，其特性的稳定性和准确性对整个电子系统的工作性能具有重要影响。

为了确保电子元器件的质量和可靠性，需要进行特性检测。

本文将从电子元器件的特性和检测方法两个方面进行介绍。

一、电子元器件的特性1.电阻特性电阻用于限制电流的流动，其基本特性是电阻值。

电阻器可以通过测量两个端点之间的电阻值来检测。

2.电容特性电容用于存储电荷，其基本特性是电容值和介质。

电容器可以通过充电-放电过程来测量电容值，并通过测量介质的栅极间电压来检测。

3.电感特性电感用于储存能量，其基本特性是电感值。

电感器可以通过对电流和电压的频率响应进行测量来检测。

4.半导体器件特性半导体器件主要是二极管和晶体管。

二极管的特性包括正向电压降、反向电流、最大正向电流等。

晶体管的特性包括开关特性、放大特性等。

对于半导体器件，可以通过使用万用表、示波器等进行测量来检测。

5.传感器特性传感器用于将环境中的物理量转化为电信号。

传感器的特性主要包括灵敏度、线性度、响应时间等。

传感器的特性可以通过搭建相应的实验装置来检测。

二、电子元器件的检测方法1.外观检查2.电气参数检测电气参数检测是通过测量电子元器件的电阻、电容、电感等参数来判断其是否符合设计要求。

常用的检测方法有万用表、LCR表等。

3.功能测试功能测试是通过将电子元器件接入到相应的电路中，测量其在特定工作条件下的功能表现来判断其是否正常工作。

常用的功能测试方法有信号源、示波器等。

4.可靠性测试可靠性测试是通过长时间、高温、高湿等恶劣工作条件下对电子元器件进行测试，以评估器件在极端环境下的可靠性。

常用的可靠性测试方法有老化测试、环境测试等。

5.X射线检测X射线检测可以用于检测元器件内部的焊点、引脚等情况，特别适用于检测半导体器件的焊点连接问题。

以上是电子元器件特性与检测方法的一些基本介绍，不同类型的电子元器件及其具体应用领域可能还有一些特殊的检测方法，需要根据具体情况进行选用。
