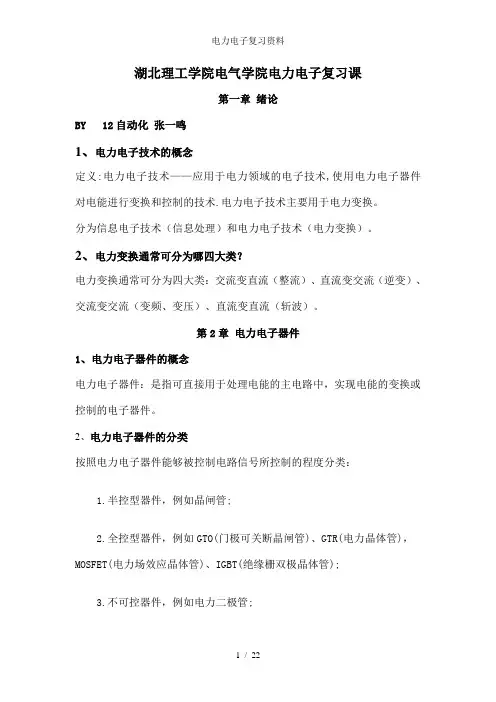

湖北理工学院电气学院电力电子复习课第一章绪论BY 12自动化张一鸣1、电力电子技术的概念定义:电力电子技术——应用于电力领域的电子技术,使用电力电子器件对电能进行变换和控制的技术.电力电子技术主要用于电力变换。
分为信息电子技术(信息处理)和电力电子技术(电力变换)。
2、电力变换通常可分为哪四大类?电力变换通常可分为四大类:交流变直流(整流)、直流变交流(逆变)、交流变交流(变频、变压)、直流变直流(斩波)。

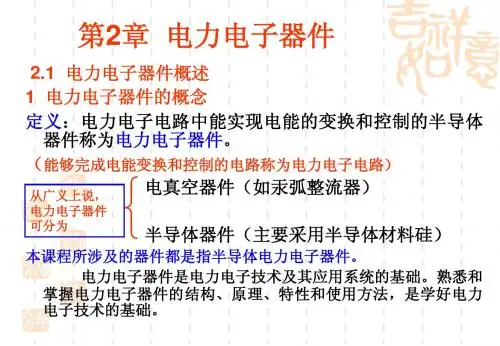

第2章电力电子器件1、电力电子器件的概念电力电子器件:是指可直接用于处理电能的主电路中,实现电能的变换或控制的电子器件。

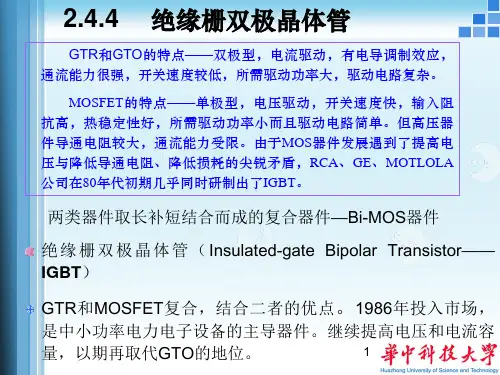

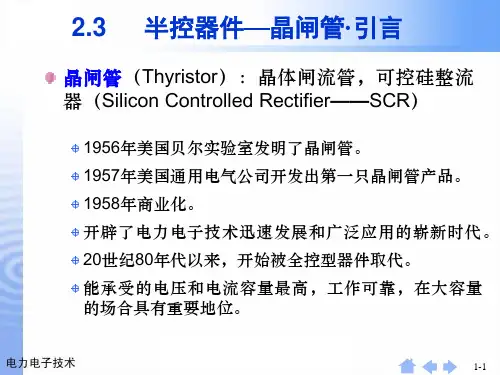

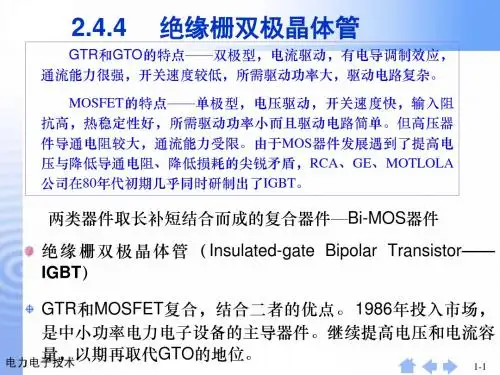

2、电力电子器件的分类按照电力电子器件能够被控制电路信号所控制的程度分类:1.半控型器件,例如晶闸管;2.全控型器件,例如GTO(门极可关断晶闸管)、GTR(电力晶体管),MOSFET(电力场效应晶体管)、IGBT(绝缘栅双极晶体管);3.不可控器件,例如电力二极管;按照驱动电路加在电力电子器件控制端和公共端之间信号的性质分类:1.电压驱动型器件,例如IGBT、MOSFET、SIT(静电感应晶闸管);2.电流驱动型器件,例如晶闸管、GTO、GTR;根据驱动电路加在电力电子器件控制端和公共端之间的有效信号波形分类:1.脉冲触发型,例如晶闸管、GTO;2.电子控制型,例如GTR、MOSFET、IGBT;按照电力电子器件内部电子和空穴两种载流子参及导电的情况分类:1.单极型器件,例如电力二极管、晶闸管、GTO、GTR;2.双极型器件,例如MOSFET、IGBT;3.复合型器件,例如MCT(MOS控制晶闸管);3、晶闸管的导通条件、关断条件、维持导通条件使晶闸管导通的条件是:晶闸管承受正向阳极电压,并在门极施加触发电流(脉冲)。
或:uAK>0且uGK>0。
使导通了的晶闸管关断的条件是使流过晶闸管的电流减小至一个小的数值,即维持电流IH一下。
维持晶闸管导通的条件是,晶闸管在导通情况下,只要有一定的正向阳极电压,不论门极电压如何,晶闸管保持导通,即晶闸管导通后,门极失去作用。

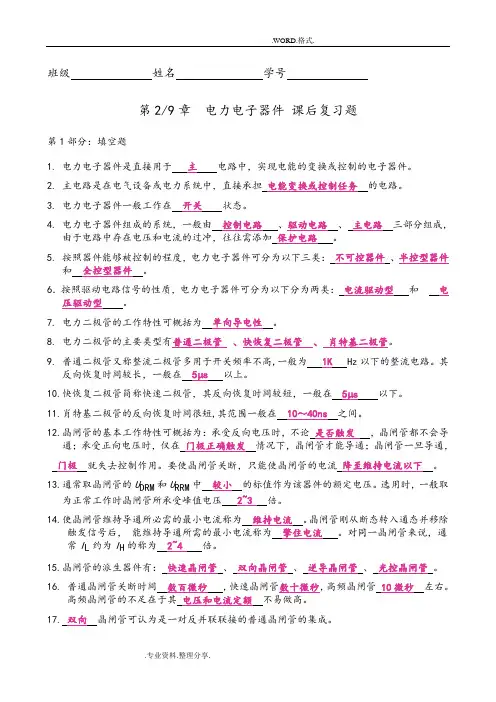

班级姓名学号第2/9章电力电子器件课后复习题第1部分:填空题1. 电力电子器件是直接用于主电路中,实现电能的变换或控制的电子器件。
2. 主电路是在电气设备或电力系统中,直接承担电能变换或控制任务的电路。
3. 电力电子器件一般工作在开关状态。
4. 电力电子器件组成的系统,一般由控制电路、驱动电路、主电路三部分组成,由于电路中存在电压和电流的过冲,往往需添加保护电路。
5. 按照器件能够被控制的程度,电力电子器件可分为以下三类:不可控器件、半控型器件和全控型器件。
6.按照驱动电路信号的性质,电力电子器件可分为以下分为两类:电流驱动型和电压驱动型。
7. 电力二极管的工作特性可概括为单向导电性。
8. 电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。
9. 普通二极管又称整流二极管多用于开关频率不高,一般为1K Hz以下的整流电路。
其反向恢复时间较长,一般在5μs以上。
10.快恢复二极管简称快速二极管,其反向恢复时间较短,一般在5μs以下。
11.肖特基二极管的反向恢复时间很短,其范围一般在10~40ns之间。
12.晶闸管的基本工作特性可概括为:承受反向电压时,不论是否触发,晶闸管都不会导通;承受正向电压时,仅在门极正确触发情况下,晶闸管才能导通;晶闸管一旦导通,门极就失去控制作用。
要使晶闸管关断,只能使晶闸管的电流降至维持电流以下。
13.通常取晶闸管的U DRM和U RRM中较小的标值作为该器件的额定电压。
选用时,一般取为正常工作时晶闸管所承受峰值电压2~3 倍。
14.使晶闸管维持导通所必需的最小电流称为维持电流。
晶闸管刚从断态转入通态并移除触发信号后,能维持导通所需的最小电流称为擎住电流。
对同一晶闸管来说,通常I L约为I H的称为2~4 倍。
15.晶闸管的派生器件有:快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管。
16. 普通晶闸管关断时间数百微秒,快速晶闸管数十微秒,高频晶闸管10微秒左右。
电力电子技术题库 Company number:【0089WT-8898YT-W8CCB-BUUT-202108】南通大学电气工程学院电力电子技术题库第二章电力电子器件一、填空题1、若晶闸管电流有效值是157A,则其额定电流为100A。
若该晶闸管阳、阴间电压为60sinwtV,则其额定电压应为60V。
(不考虑晶闸管的电流、电压安全裕量。
)2、功率开关管的损耗包括两方面,一方面是导通损耗;另一方是开关损耗。
3、在电力电子电路中,常设置缓冲电路,其作用是抑制电力电子器件的内因过电压、du/dt或者过电流和di/dt,减小器件的开关损耗。
4、缓冲电路可分为关断缓冲电路和开通缓冲电路。
5、电力开关管由于承受过电流,过电压的能力太差。
所以其控制电路必须设有过流和过压保护电路。
二、判断题1、“电力电子技术”的特点之一是以小信息输入驱动控制大功率输出。
(√)2、某晶闸管,若其断态重复峰值电压为500V,反向重复峰值电压为700V,则该晶闸管的额定电压是700V。
(×)3、晶闸管导通后,流过晶闸管的电流大小由管子本身电特性决定。
(×)4、尖脉冲、矩形脉冲、强触发脉冲等都可以作为晶闸管的门极控制信号。
(√)5、在晶闸管的电流上升至其维护电流后,去掉门极触发信号,晶闸管级能维护导通。
(×)6、在GTR 的驱动电路设计中,为了使GTR 快速导通,应尽可能使其基极极驱动电流大些。
(×)7、达林顿复合管和电力晶体管属电流驱动型开关管;而电力场效应晶体管和绝缘栅极双极型晶体管则属电压驱动型开关管。
(√)8、IGBT 相比MOSFET,其通态电阻较大,因而导通损耗也较大。
(×)9、整流二级管、晶闸管、双向晶闸管及可关断晶闸管均属半控型器件。
(×)10、导致开关管损坏的原因可能有过流、过压、过热或驱动电路故障等。
(√)三、选择题1、下列元器件中,( BH )属于不控型,( DEFIJKLM)属于全控型,( ACG )属于半控型。
第2至第8章作业第2章电力电子器件1、使晶闸管导通得条件就是什么?答:使晶闸管导通得条件就是:晶闸管承受正向阳极电压,并在门极施加触发电流(脉冲)。
或:U AK>0且U GK>0。
2、维持晶闸管导通得条件就是什么?答:维持晶闸管导通得条件就是使晶闸管得电流大于能保持晶闸管导通得最小电流,即维持电流。
3、怎样才能使晶闸管由导通变为关断?答:要使晶闸管由导通变为关断,可利用外加电压与外电路得作用使流过晶闸管得电流降到接近于零得某一数值以下,即降到维持电流以下,便可使导通得晶闸管关断。
4、图1中阴影部分为晶闸管处于通态区间得电流波形,各波形得电流最大值均为I m,试计算各波形得电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。
πππ4π4π25π4a)b)c)图1-43图1 晶闸管导电波形7、晶闸管得触发脉冲需要满足哪些条件?答:(1)触发信号应有足够得功率。
(2)触发脉冲应有一定得宽度,脉冲前沿尽可能陡,使元件在触发导通后,阳极电流能迅速上升超过掣住电流而维持导通。
第3章整流电路1、单相半波可控整流电路对电感负载供电,L=20mH,U2=100V,求当α=0°与60°时得负载电流I d,并画出u d与i d波形。
2.单相桥式全控整流电路,U2=100V,负载中R=2Ω,L值极大,当α=30°时,要求:①作出u d、i d、与i2得波形;②求整流输出平均电压U d、电流I d,变压器二次电流有效值I2;③考虑安全裕量,确定晶闸管得额定电压与额定电流。
3.单相桥式全控整流电路,U2=100V,负载中R=2Ω,L值极大,反电势E=60V,当a=30°时,要求:①作出u d、i d与i2得波形;②求整流输出平均电压U d、电流I d,变压器二次侧电流有效值I2;③考虑安全裕量,确定晶闸管得额定电压与额定电流。
4.单相桥式半控整流电路,电阻性负载,画出整流二极管在一周内承受得电压波形。
