人教版九年级数学下册教学课件-29-2 三视图 第二课时

29．2三视图（第五课时）

【学习内容】教材P99-100

【学习目标】

1、学会根据物体的三视图描述出几何体的基本形状或实物原型。

2、经历探索简单的几何体的三视图的还原，进一步发展空间想象能力。

3、了解将三视图转换成立体图形在生产中的作用，使学生体会到所学知识有重要的实用价值。

【学习重点】根据三视图描述基本几何体和实物原型及三视图在生产中的作用。

【学习难点】根据三视图想象基本几何体实物原型。

【学习过程】

【温故知新】如图是一个包装盒的三视图，则这个包装盒的体积是（ ）

A、1000πcm3 B、1500πcm3 C、2000πcm3 D、4000πcm3

【合作探究】如图，一个空间几何体的主视图和左视图都是边长为1的三角形，俯视图是一个圆，那么这个几何体的侧面积是（

）

A、π B、π C、π D、π

变式训练：如图是一个几何体的三视图：

（1） 写出这个几何体的名称；

（2） 根据所示数据计算这个几何体的表面积；

（3） 如果一只蚂蚁要从这个几何体中点B出发，沿表面爬行到AC的中点D，请求出这个路线的最短路程。

41422221

【归纳总结】根据物体的三视图想象物体的形状一般是由俯视图确定物体在平面上的形状.然后再根据左视图、主视图嫁接出它在空间里的形状，从而确定物体的形状.

【学以致用】

（1）一个几何体的三视图如图所示，那么这个几何体的侧面积是（ ）

A、4π B、6π C、8π D、12π

（2）一个几何体的三视图如图所示（其中标注的a、b、c为相应的边长），则这个几何体的体积是（ ）

【布置作业】教材P103 8

人教版数 学九年级下册 29.2 三视图（教案）

一、教学内容

人教版数学九年级下册第29章第2节“三视图”教学内容如下：

1. 理解主视图、左视图、俯视图的概念及其作用。

2. 学会使用正方体、长方体等几何体进行三视图的绘制。

3. 能够根据几何体的三视图，判断其空间形状。

4. 掌握三视图的投影规律及其在实际问题中的应用。

本节课将围绕以上内容展开教学，通过实例演示、学生练习和问题讨论，使学生在实践中掌握三视图的相关知识，提高空间想象能力和解决问题的能力。

二、核心素养目标

本节课的核心素养目标主要包括以下方面：

1. 培养学生的空间观念和几何直观，提高对几何体的认识和理解。

2. 培养学生的逻辑思维和推理能力，通过三视图的分析，锻炼学生从不同角度观察、解决问题的能力。

3. 培养学生的动手操作和实践能力，通过绘制三视图，使学生将理论知识与实际操作相结合。

4. 培养学生的团队协作和沟通能力，在小组讨论和交流中，提高合作解决问题的能力。

三、教学难点与重点

1. 教学重点

- 理解并掌握三视图（主视图、左视图、俯视图）的基本概念及其作用，明确它们在几何体认识中的应用。

- 学会使用正方体、长方体等简单几何体进行三视图的绘制，并能够根据三视图判断几何体的空间形状。

- 掌握三视图的投影规律，理解几何体在不同视图中的表现形式。

举例解释：

- 重点讲解正方体和长方体三视图的绘制方法，强调每个视图所展示的几何体面、线、点的对应关系。

- 通过实际操作，让学生亲身体验从不同角度观察几何体，理解三视图在表达几何形状上的重要性。

2. 教学难点

- 理解并运用三视图的投影规律，尤其是对于斜视图、圆视图等复杂几何体的三视图绘制。

- 在观察和分析三视图时，能够准确地将二维视图转化为三维空间思维，提高空间想象能力。

- 解决实际问题中，如何从给定的三视图推断出几何体的具体形状和尺寸。

举例解释：

- 难点在于引导学生理解三视图的投影规律，如主视图与左视图的长度、高度关系，俯视图与主视图的宽度、长度关系等。

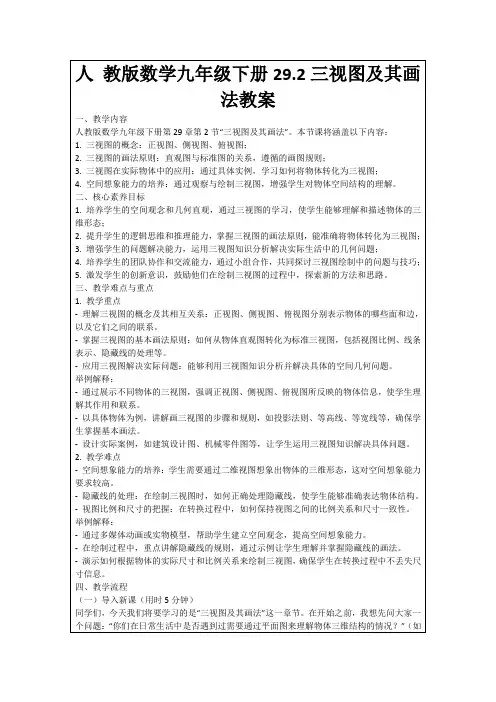

人 教版数学九年级下册29.2三视图及其画法教案

一、教学内容

人教版数学九年级下册第29章第2节“三视图及其画法”。本节课将涵盖以下内容：

1. 三视图的概念：正视图、侧视图、俯视图；

2. 三视图的画法原则：直观图与标准图的关系，遵循的画图规则；

3. 三视图在实际物体中的应用：通过具体实例，学习如何将物体转化为三视图；

4. 空间想象能力的培养：通过观察与绘制三视图，增强学生对物体空间结构的理解。

二、核心素养目标

1. 培养学生的空间观念和几何直观，通过三视图的学习，使学生能够理解和描述物体的三维形态；

2. 提升学生的逻辑思维和推理能力，掌握三视图的画法原则，能准确将物体转化为三视图；

3. 增强学生的问题解决能力，运用三视图知识分析解决实际生活中的几何问题；

4. 培养学生的团队协作和交流能力，通过小组合作，共同探讨三视图绘制中的问题与技巧；

5. 激发学生的创新意识，鼓励他们在绘制三视图的过程中，探索新的方法和思路。

三、教学难点与重点

1. 教学重点

- 理解三视图的概念及其相互关系：正视图、侧视图、俯视图分别表示物体的哪些面和边，以及它们之间的联系。

- 掌握三视图的基本画法原则：如何从物体直观图转化为标准三视图，包括视图比例、线条表示、隐藏线的处理等。

- 应用三视图解决实际问题：能够利用三视图知识分析并解决具体的空间几何问题。

举例解释：

- 通过展示不同物体的三视图，强调正视图、侧视图、俯视图所反映的物体信息，使学生理解其作用和联系。

- 以具体物体为例，讲解画三视图的步骤和规则，如投影法则、等高线、等宽线等，确保学生掌握基本画法。

- 设计实际案例，如建筑设计图、机械零件图等，让学生运用三视图知识解决具体问题。

2. 教学难点

- 空间想象能力的培养：学生需要通过二维视图想象出物体的三维形态，这对空间想象能力要求较高。

- 隐藏线的处理：在绘制三视图时，如何正确处理隐藏线，使学生能够准确表达物体结构。

典型课例教学设计

授课科目：初中数学

授课内容：29.2三视图(2)

授课教师：化劼

§29.2三视图(2)

教材分析

一.总体思路

根据新课程课标的要求,我试图通过生活情景导入,通过数学活动及问题解决,让学生在活动中自主探索、合作学习，自己体会与感受从不同的方向看同一物体可看不同的结果，理解三视图在现实生活中的应用价值，发展学生的空间观念，体会现实生活中处处有图形,处处有数学.

二.教学目标

1、通过各种观察实践活动，能准确说出从不同方向观察同一物体的不同观察结果。

2、能识别简单物体的三视图；能通过空间想象，画出立方体及其简单组合体的三视图，并能与他人交流，准确清晰地表达自己的思维过程。

3、渗透图形的二维空间与三维空间的转换，发展学生空间观念。

4、能将多角度观察几何体的方法运用到观察日常的人、事、物中，从而得出较全面的结论。

三.教学重点与难点

重点:体会从不同方向看同一物体可能看到不同的结果

难点:能画立方体及其简单组合体的三视图

四.教法与学法

采取“创设问题情境—组织数学活动—引导自主、合作学习—观察发现得到概念—问题解决”的教学模式.培养学生自主学习与合作学习相结合的学习方式,使学生体会从生活中发现数学和应用数学解决生活中问题的过程,发展学生的空间观念,品尝成功的喜悦,激发学生应用数学的热情.

五.课前准备

学生准备一些小正方体,一个圆柱体,一个长方体等物品,将全班同学分成若干个四人学习小组,教师准备有关的教具：16个小正方体、茶杯、球等。

教学过程

一. 创设情境，引入新课:

导语：看见同学们的感觉使我很兴奋，因为你们比我想象的更青春﹑阳光﹑靓丽，这增加了我上好这节课的信心。好，先请同学们来欣赏一段小品的片段。

二.探索新知

（一）.从不同方向看物体

活动1：多媒体播放小品《装修》片段

1、提出问题：为什么会发生这么荒唐的事情呢？

2、生：„„

师：从不同方向观察同一个数字，结果不同，导致如此荒唐事情。如果从不同方向观察同一物体情况又会怎样呢？
