五种操作票讲义笔记版

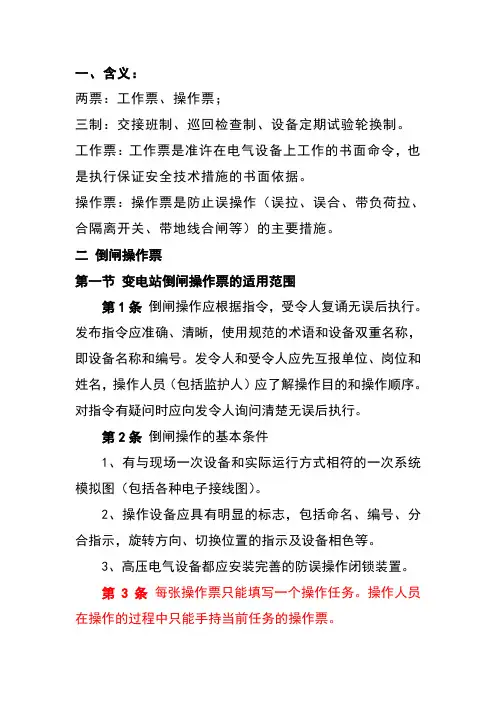

一、含义：两票：工作票、操作票；三制：交接班制、巡回检查制、设备定期试验轮换制。

工作票：工作票是准许在电气设备上工作的书面命令，也是执行保证安全技术措施的书面依据。

操作票：操作票是防止误操作（误拉、误合、带负荷拉、合隔离开关、带地线合闸等）的主要措施。

二倒闸操作票第一节变电站倒闸操作票的适用范围第1条倒闸操作应根据指令，受令人复诵无误后执行。

发布指令应准确、清晰，使用规范的术语和设备双重名称，即设备名称和编号。

发令人和受令人应先互报单位、岗位和姓名，操作人员（包括监护人）应了解操作目的和操作顺序。

对指令有疑问时应向发令人询问清楚无误后执行。

第2条倒闸操作的基本条件1、有与现场一次设备和实际运行方式相符的一次系统模拟图（包括各种电子接线图）。

2、操作设备应具有明显的标志，包括命名、编号、分合指示，旋转方向、切换位置的指示及设备相色等。

3、高压电气设备都应安装完善的防误操作闭锁装置。

第3条每张操作票只能填写一个操作任务。

操作人员在操作的过程中只能手持当前任务的操作票。

一个操作任务系指根据“一个操作指令，为了相同的操作目的而进行的一系列相互关联并依次进行的倒闸操作过程”。

如：1、倒换母线或倒换变压器、倒换电压互感器的操作。

2、主变压器所属各侧停送电的操作或仅主变某一侧的操作。

3、母联开关或旁路开关与线路开关切换负荷的操作。

第4条下列各项工作可以不用操作票：1、事故应急处理。

2、拉合断路器（开关）的单一操作。

上述操作在完成后应做好记录，事故应急处理应保存原始记录。

其他倒闸操作，必须填写操作票。

第5条倒闸操作的基本要求：1、禁止带负荷拉合隔离开关（刀闸）。

2、开始操作前，应先在一次系统模拟图（或微机防误装置、微机监控装置）上进行核对性模拟预演，无误后，再进行操作。

操作前应先核对系统方式、设备名称、编号和位置，操作中应认真执行监护复诵制度。

操作过程中应按照“三审”合格的操作票填写的顺序逐项操作。

每操作完一步，应检查无误后做一个“√”记号，全部操作完毕后进行复查。

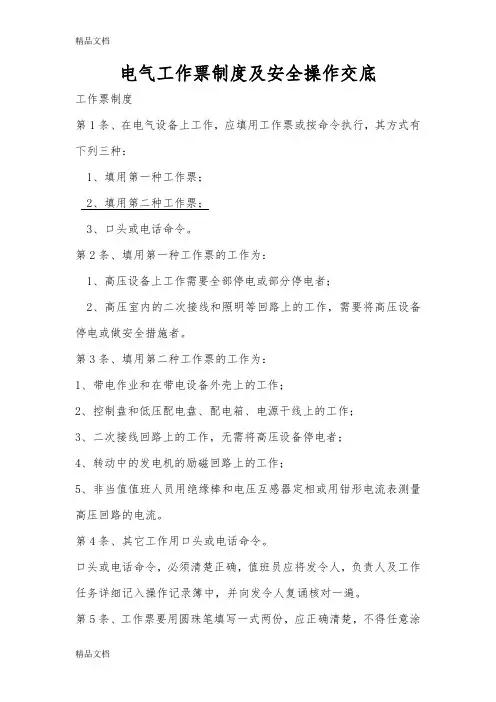

电气工作票制度及安全操作交底工作票制度第1条、在电气设备上工作，应填用工作票或按命令执行，其方式有下列三种：1、填用第一种工作票；2、填用第二种工作票；3、口头或电话命令。

第2条、填用第一种工作票的工作为：1、高压设备上工作需要全部停电或部分停电者；2、高压室内的二次接线和照明等回路上的工作，需要将高压设备停电或做安全措施者。

第3条、填用第二种工作票的工作为：1、带电作业和在带电设备外壳上的工作；2、控制盘和低压配电盘、配电箱、电源干线上的工作；3、二次接线回路上的工作，无需将高压设备停电者；4、转动中的发电机的励磁回路上的工作；5、非当值值班人员用绝缘棒和电压互感器定相或用钳形电流表测量高压回路的电流。

第4条、其它工作用口头或电话命令。

口头或电话命令，必须清楚正确，值班员应将发令人，负责人及工作任务详细记入操作记录簿中，并向发令人复诵核对一遍。

第5条、工作票要用圆珠笔填写一式两份，应正确清楚，不得任意涂改，如有个别错、漏字需要修改时，应字迹清楚。

两份工作票中的一份保存在工作地点，有工作负责人收执，另一份由值班员收执，接班移交。

值班员应将工作票编号、工作任务、许可工作时间及完工时间记入交、接班记录簿中。

第6条、一个工作负责人只能发给一张工作票。

工作票上所列的工作地点，以一个电气连接部分为限。

如施工设备属于同一电压、位于同一楼层、同时停送电，且不会触及带电导体时，则允许在几个电气连接部分共用一份工作票。

开工前工作票内的全部安全措施应一次性做完。

第7条、事故抢修工作可以不用工作票，但应记入交接班记录簿中，在开始工作前必须按安全规程有关规定做好安全措施，并有专人负责监护。

第8条、第一种工作票应在工作前一日交给值班员。

临时工作可在工作开始前直接交给值班员。

第二种工作票应在进行工作的当天予先交给值班员。

第9条、工作票签发人不得兼任该项工作的工作负责人。

工作负责人可以填写工作票。

工作许可人不可签发工作票。

第10条、工作票签发人应由车间熟悉人员技术水平，熟悉设备情况，熟悉安全规程的生产领导、技术人员或经主管生产的厂领导批准的人员担任。

操作票的操作过程及相关注意事项操作票的操作过程及相关注意事项一、操作过程。

(一)操作中严格执行“唱票--复诵--操作--回令”步骤，复诵时操作人员必须手指设备名称标示牌，监护人确认标示牌与复诵内容相符后，监护人下“正确！执行！”令后，操作人方可操作。

操作完毕后，操作人员回答“操作完毕！”。

(二)监护人听到操作人回令后，在“执行情况栏”打“＼”，监护人检查确认后再在“＼”上加“／”，完成一个“√”。

(三)发现疑问或发现异常时,应立即停止操作,报告值班负责人,查明原因。

待疑问或异常消除后,方可继续操作。

(四)中断操作的、再次操作前，应从第一项操作任务的复查开始，复查完一项，在操作票中“执行情况栏”再打一个“√”，全部操作完毕后进行复查。

(五)接受电网调度命令的操作要做到六清：接受命令清、布置操作任务清、操作联系清、发生疑问要查清、操作完毕汇报清、交接班记录清。

二、操作有关规定。

(一)操作前必须认真核对设备名称、编号、位置、拉合方向(四对照)。

(二)操作中必须认真执行监护复诵制及监护人唱票，操作人复诵。

发布命令和复诵操作命令都必须严肃认真且声音宏亮清晰。

(三)操作中发生疑问时，立即停止操作，向值长或调度员汇报，弄清问题后再进行操作。

操作中不准随意解除闭锁装置。

(常规防误闭锁方式主要有4种：机械闭锁，程序锁，电气联锁和电磁锁。

)(四)在操作过程中，监护人不得离开操作人，并控制操作人的每一个动作，操作人应自学地接受监护。

(五)操作顺序及注意事项。

1、操作顺序：停电操作：断路器—线路侧隔离开关—母线侧隔离开关顺序操作。

送电操作：母线隔离开关—线路隔离开关—断路器顺序操作。

2、注意事项：合35kV高压开关时，应防止合闸线圈长时间通电烧损。

拉合开关时，操作人监视指示仪表。

开关并解列前后检查仪表指示是否正确。

拉合隔离开关前应检查隔离开关的实际位置；隔离开头瓷柱裂纹情况；设备名称、编号；隔离开关的拉合方向。

(六)验电。

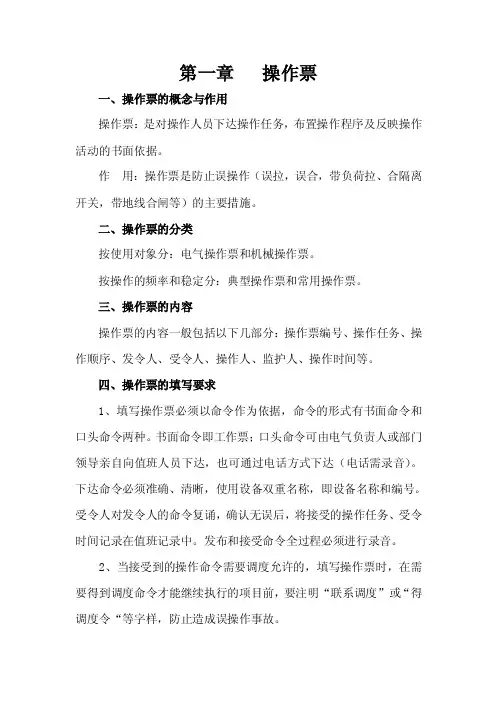

第一章操作票一、操作票的概念与作用操作票：是对操作人员下达操作任务，布置操作程序及反映操作活动的书面依据。

作用：操作票是防止误操作（误拉，误合，带负荷拉、合隔离开关，带地线合闸等）的主要措施。

二、操作票的分类按使用对象分：电气操作票和机械操作票。

按操作的频率和稳定分：典型操作票和常用操作票。

三、操作票的内容操作票的内容一般包括以下几部分：操作票编号、操作任务、操作顺序、发令人、受令人、操作人、监护人、操作时间等。

四、操作票的填写要求1、填写操作票必须以命令作为依据，命令的形式有书面命令和口头命令两种。

书面命令即工作票；口头命令可由电气负责人或部门领导亲自向值班人员下达，也可通过电话方式下达（电话需录音）。

下达命令必须准确、清晰，使用设备双重名称，即设备名称和编号。

受令人对发令人的命令复诵，确认无误后，将接受的操作任务、受令时间记录在值班记录中。

发布和接受命令全过程必须进行录音。

2、当接受到的操作命令需要调度允许的，填写操作票时，在需要得到调度命令才能继续执行的项目前，要注明“联系调度”或“得调度令“等字样，防止造成误操作事故。

3、操作票由操作人填写（特殊情况下需要由前一班值班人员填写时，接班人员必须认真、细致地审查，确认无误后，由操作人、监护人、值班负责人共同核对后签字执行）。

操作人根据操作任务，首先核对模拟图，必要时到现场进行核对，然后填写操作票。

填写操作票时应用黑色或蓝色的钢（水）笔或圆珠笔逐项填写，字迹要工整，不得随意涂改，如有错字、漏字，需要修改时，必须保证字迹清晰，每页修改超过三字以上时要重新填写操作票。

用计算机开出的操作票必须与手写格式一致。

为了保证操作票填写的正确性，填写完毕后应检查。

4、操作票上的操作项目，必须使用双重名称，即设备的名称及编号。

5、操作票的每一行只填写一个操作步骤。

6、拆、装接地线要写明确切地点和接地线编号。

7、操作票填写严禁并项（如验电和挂地线不得合并在一起填写）、添项以及用勾划的方法颠倒顺序。

工作票、操作票相关知识讲解一、“两票”执行的重要性：两票指工作票和操作票，是电力系统允许工作和操作的书面命令和依据，是防止人身伤亡事故，减少设备损坏行之有效的重要措施，素称生命票。

二、工作票、操作票的分类：（1）电力上将工作票分为电气一、二种工作票，热力机械一、二种工作票，热控一、二种工作票；（2）电力上将操作票分为电气操作票、热机操作票；三、工作票的使用：1、电气第一种工作票适用于以下工作：（1）高压设备上工作需要全部停电或部分停电者；（2）高压室内的二次接线和照明等回路上的工作，需要将高压设备停电或做安全措施者；（3）其他工作需要将高压设备停电或需要做安全措施者。

2、电气第二种工作票适用于以下工作：（1）带电作业和在带电设备外壳上的工作；（2）控制盘和低压配电盘、配电箱、电源干线上的工作；（3）二次接线回路上的工作，无须将高压设备停电者；（4）转动中的发电机、同期调相机的励磁回路或高压电动机转子电阻回路上的工作；（5）非当值值班人员用绝缘棒和电压互感器定相或用钳形电流表测量高压回路的电流；（6）更换生产区域及生产相关区域照明灯泡的工作；（7）在变电站、变压器区域内进行动土、植（拔）草、粉刷墙壁、屋顶修缮、搭脚手架等工作，或在配电间进行粉刷墙壁、整修地面、搭脚手架等工作，不需要将高压设备停电或需要作安全措施的。

（7）电气检修人员进入配电室、升压站、电子设备间进行巡视检查。

3、热力机械第一种工作票适用于以下工作：（1）需要将生产设备、系统停止运行或退出备用，由运行值班人员按《电业安全工作规程》的规定采取断开电源、隔断与运行设备联系的热力系统，对检修设备进行消压、吹扫等任何一项安全措施的检修工作；（2）需要运行人员在运行方式、操作调整上采取保障人身、设备安全措施的工作。

4、热力机械第二种工作票适用于以下工作：（1）不需将生产设备系统停止运行或退出备用；不需运行值班人员采取断开电源、隔断与运行设备联系的热力系统；（2）不需运行值班人员在运行方式、操作调整上采取措施的；（3）在设备系统外壳上的维护工作，但不触及设备的转动或移动部分；（4）在锅炉、汽机、化水、脱硫、除灰、输煤等生产区域内进行粉刷墙壁、屋顶修缮、整修地面、保洁、搭脚手架、保温、防腐等工作；（5）有可能造成检修人员中毒、窒息、气体爆炸等,需要采取特殊措施的工作，不准使用该票。

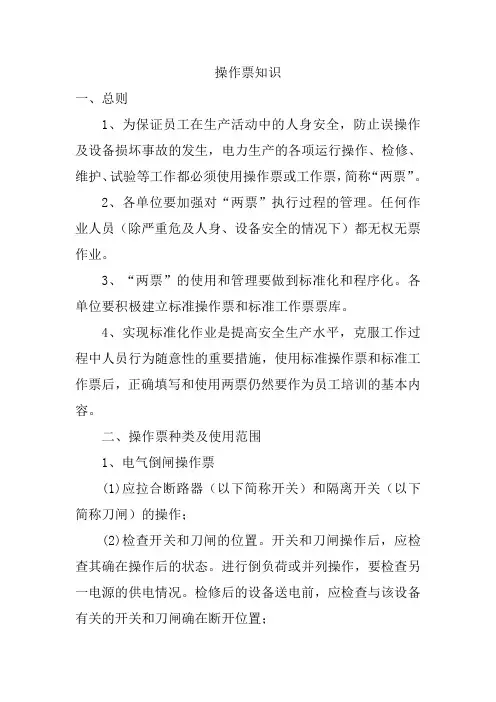

操作票知识一、总则1、为保证员工在生产活动中的人身安全，防止误操作及设备损坏事故的发生，电力生产的各项运行操作、检修、维护、试验等工作都必须使用操作票或工作票，简称“两票”。

2、各单位要加强对“两票”执行过程的管理。

任何作业人员（除严重危及人身、设备安全的情况下）都无权无票作业。

3、“两票”的使用和管理要做到标准化和程序化。

各单位要积极建立标准操作票和标准工作票票库。

4、实现标准化作业是提高安全生产水平，克服工作过程中人员行为随意性的重要措施，使用标准操作票和标准工作票后，正确填写和使用两票仍然要作为员工培训的基本内容。

二、操作票种类及使用范围1、电气倒闸操作票(1)应拉合断路器（以下简称开关）和隔离开关（以下简称刀闸）的操作；(2)检查开关和刀闸的位置。

开关和刀闸操作后，应检查其确在操作后的状态。

进行倒负荷或并列操作，要检查另一电源的供电情况。

检修后的设备送电前，应检查与该设备有关的开关和刀闸确在断开位置；(3)倒闸操作必须有两人执行，其中对设备比较熟悉者作监护。

对于两个电气系统和发电机的并列操作，应由主值班员担任操作人，值班长担任监护人。

2、热机操作票火力发电厂的水、汽、气、油、灰、渣等设备系统及设备的投入及退出运行的操作；运行的调整性操作，可不使用操作票；各单位应根据实际情况明确界定需要监护的操作。

三、操作票的使用1、操作票的填写必须使用标准的名词术语、设备的双重名称。

标准的名词术语：系指国标、行标、中国大唐集团公司规范的标准称谓；设备的双重名称：系指具有中文名称和阿拉伯数字编号的设备，如断路器（以下称开关）、隔离开关（以下称刀闸）等，在操作票和工作票的内容中，凡涉及到的设备都要写上；在下达、复诵操作命令中，在设备标示牌中，都要一并使用。

不具有阿拉伯数字编号的设备，如线路、主变等，可以直呼其名。

1、运行的调整性操作以及程控实现的操作，可不使用操作票，按照运行规程执行；事故处理要按照运行规程和事故预案进行。

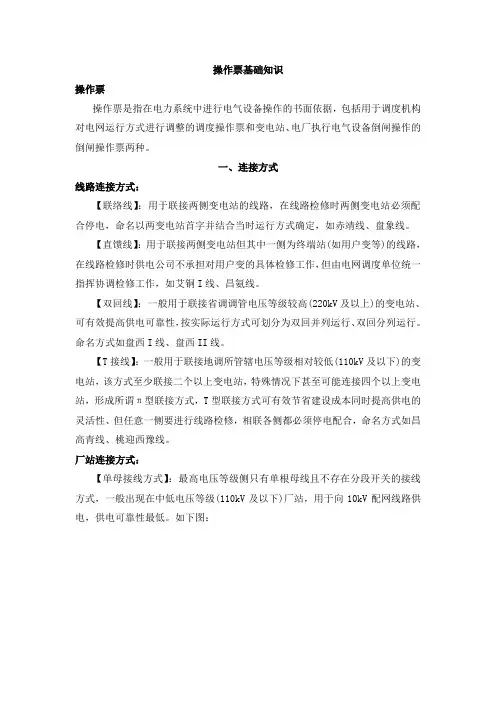

操作票基础知识操作票操作票是指在电力系统中进行电气设备操作的书面依据，包括用于调度机构对电网运行方式进行调整的调度操作票和变电站、电厂执行电气设备倒闸操作的倒闸操作票两种。

一、连接方式线路连接方式：【联络线】：用于联接两侧变电站的线路，在线路检修时两侧变电站必须配合停电，命名以两变电站首字并结合当时运行方式确定，如赤靖线、盘象线。

【直馈线】：用于联接两侧变电站但其中一侧为终端站(如用户变等)的线路，在线路检修时供电公司不承担对用户变的具体检修工作，但由电网调度单位统一指挥协调检修工作，如艾铜I线、昌氨线。

【双回线】：一般用于联接省调调管电压等级较高(220kV及以上)的变电站、可有效提高供电可靠性，按实际运行方式可划分为双回并列运行、双回分列运行。

命名方式如盘西I线、盘西II线。

【T接线】：一般用于联接地调所管辖电压等级相对较低(110kV及以下)的变电站，该方式至少联接二个以上变电站，特殊情况下甚至可能连接四个以上变电站，形成所谓π型联接方式，T型联接方式可有效节省建设成本同时提高供电的灵活性、但任意一侧要进行线路检修，相联各侧都必须停电配合，命名方式如昌高青线、桃迎西豫线。

厂站连接方式：【单母接线方式】：最高电压等级侧只有单根母线且不存在分段开关的接线方式，一般出现在中低电压等级(110kV及以下)厂站，用于向10kV配网线路供电，供电可靠性最低。

如下图：【单母分段接线方式】：最高电压等级侧有两根母线，各侧母线上的线路开关只有一把母线侧刀闸，两段母线通过母联开关(或母联刀闸)进行联接。

一般出现在低电压等级(110kV及以下)或终端变电站，供电可靠性低。

如下图：【单母带旁路接线方式】：最高电压等级侧为单母并带有旁路母线接线方式，通常用在电厂，在变电站比较少见，供电可靠性中低。

如下图：【单母分段带旁路接线方式】：最高电压等级侧为单母分段并带有旁路母线接线方式，通常用在中低电压等级(110kV及以下)厂站，目前采用这种方式已经逐步被双母接线方式取代，供电可靠性中低。

五种操作票讲义（笔记版）五种类型的操作票填写⼀、五⼤类型：1、线路停送电的倒闸操作票的填写。

2、主变停送电的倒闸操作票的填写。

3、旁路开关带线路开关运⾏的倒闸操作票的填写。

4、旁路开关带主变开关运⾏的倒闸操作票的填写。

5、母线停送电的倒闸操作票的填写。

直馈线停送电操作举例具体的⼀条直馈线路（220kV孜平线265开关）的停、送电操作票A.（线路开关由运⾏转线路检修）1、转开关冷备⽤（1）退重合闸投闭锁重合闸压板→退重合闸出⼝压板→重合闸切换开关切⾄“停⽤”（2）拉开关→检查开关位置（3）拉开两侧⼑闸拉开线路侧⼑闸→检查线路侧⼑闸位置→拉开母线侧⼑闸→检查母线侧⼑闸位置（4）退出⾼频保护。

2、转线路冷备⽤取下线路PT⼆次保险3、安措设置（1）检查XX开关间隔内各侧⼑闸均在分闸位置（2）验电、接地、检查验明线路出线侧确⽆电压→合线路⼑闸靠线路侧地⼑→检查地⼑位置调度下令的标⽰牌⼊票，未下令的不⼊。

B.（线路开关由运⾏转开关检修）1、转开关冷备⽤2、安措设置（先⼀次后⼆次的原则）（1）检查该开关确在冷备⽤状态（2）验电、接地、检查验明开关与母线侧⼑闸之间确⽆电压→合母线⼑闸靠开关侧地⼑→检查地⼑位置→验明开关与线路侧⼑闸之间确⽆电压→合线路侧⼑闸靠开关侧地⼑→检查地⼑位置3、退出相关保护压板4、断开相关⼆次回路合闸回路、⼆次电压回路、控制回路、信号回路C. （线路开关由线路检修转运⾏）1、检查该设备“所有保护确已正确投⼊”2、拆除安全措施拉开地⼑→检查位置→拆除标⽰牌→检查回路内其他地⼑在分位。

3、转冷备⽤给上线路PT⼆次保险4、转热备⽤（1）检查开关在分位（2）合上母线侧⼑闸→检查位置（3）→检查⼆次电压切换（4）合上线路侧⼑闸→检查位置（5）投⼊⾼频保护5、转运⾏（1）合开关→检查位置→检查三相电流正常投⼊重合闸（重合闸切换开关切⾄“单重”→投⼊重合闸出⼝压板→退出闭锁重合闸压板）D.（线路开关由开关检修转运⾏）1、恢复相关⼆次回路合闸回路、⼆次电压回路、控制回路、信号回路2、恢复相关保护压板投⼊相关保护跳闸出⼝压板，（开关尚未合闸⽆需测试脉冲），投⼊失灵启动压板时，出⼝开关在合闸位置，故需测试脉冲。

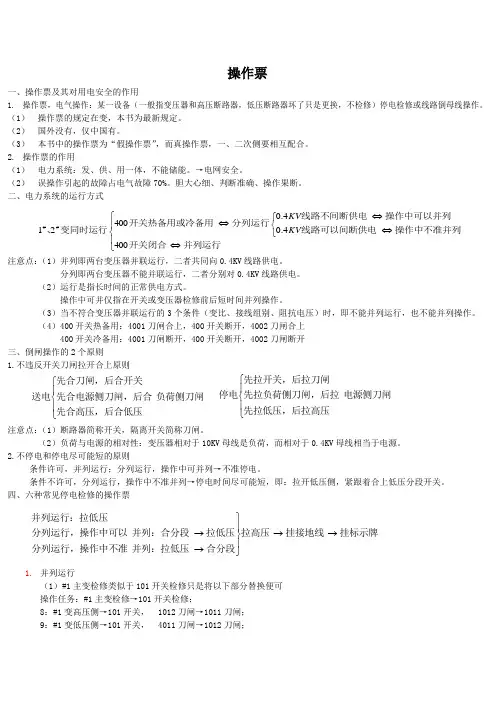

操作票一、操作票及其对用电安全的作用1. 操作票，电气操作：某一设备（一般指变压器和高压断路器，低压断路器坏了只是更换，不检修）停电检修或线路倒母线操作。

（1） 操作票的规定在变，本书为最新规定。

（2） 国外没有，仅中国有。

（3） 本书中的操作票为“假操作票”，而真操作票，一、二次侧要相互配合。

2. 操作票的作用（1） 电力系统：发、供、用一体，不能储能。

→电网安全。

（2） 误操作引起的故障占电气故障70%。

胆大心细、判断准确、操作果断。

二、电力系统的运行方式注意点：（1）并列即两台变压器并联运行，二者共同向0.4KV 线路供电。

分列即两台变压器不能并联运行，二者分别对0.4KV 线路供电。

（2）运行是指长时间的正常供电方式。

操作中可并仅指在开关或变压器检修前后短时间并列操作。

（3）当不符合变压器并联运行的3个条件（变比、接线组别、阻抗电压）时，即不能并列运行，也不能并列操作。

（4）400开关热备用：4001刀闸合上，400开关断开，4002刀闸合上 400开关冷备用：4001刀闸断开，400开关断开，4002刀闸断开 三、倒闸操作的2个原则1.不违反开关刀闸拉开合上原则注意点：（1）断路器简称开关，隔离开关简称刀闸。

（2）负荷与电源的相对性：变压器相对于10KV 母线是负荷，而相对于0.4KV 母线相当于电源。

2.不停电和停电尽可能短的原则条件许可，并列运行；分列运行，操作中可并列→不准停电。

条件不许可，分列运行，操作中不准并列→停电时间尽可能短，即：拉开低压侧，紧跟着合上低压分段开关。

四、六种常见停电检修的操作票1. 并列运行（1）#1主变检修类似于101开关检修只是将以下部分替换便可 操作任务：#1主变检修→101开关检修；8：#1变高压侧→101开关， 1012刀闸→1011刀闸； 9：#1变低压侧→101开关， 4011刀闸→1012刀闸；⎪⎩⎪⎨⎧⇔⎩⎨⎧⇔⇔⇔并列运行开关闭合操作中不准并列线路可以间断供电操作中可以并列线路不间断供电分列运行开关热备用或冷备用变同时运行、4004.04.040021##KV KV ⎪⎩⎪⎨⎧先拉低压，后拉高压电源侧刀闸先拉负荷侧刀闸，后拉先拉开关，后拉刀闸停电⎪⎩⎪⎨⎧先合高压，后合低压负荷侧刀闸先合电源侧刀闸，后合先合刀闸，后合开关送电挂标示牌挂接地线拉高压合分段并列：拉低压分列运行，操作中不准拉低压并列：合分段分列运行，操作中可以并列运行：拉低压→→⎪⎭⎪⎬⎫→→10：101开关→1011刀闸 11：#1变→101开关（2）关于装设接地线几个注意方面： 装设接地线必须“验明三相无电”； 装在紧靠检修设备的两端；按操作票从上到下编成“#1、#2”； 三相引出三根线即“壹组”而不是一根 （3）低压开关无操作保险丝，只有1万伏以上的高压开关才有合闸熔丝： 此条为双保险 ，防止人误合闸，必须要这条。
