中联重科5610塔吊说明书

致用户感谢您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查阅。

本使用说明书中标有“注意”的语句或字体加粗的语句涉及到安装使用的安全，敬请注意。

本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。

如有疑问，请与本公司联系。

出厂编号：出厂日期：安全操作规程1、司机应具备的条件：（1）司机应年满18周岁，具初中以上文化程度；（2）不得患有色盲、听觉障碍等病症，视力不得低于1.0；（3）不得患有高血压、贫血、癫痫、突发性昏厥、美尼尔氏综合症等疾病及妨碍操作的生理缺陷等；（4）司机必须经省、市有关部门或其指定单位进行基础理论知识、操作技能、安全技术的培训，考核合格后，持证上岗，严禁无证独立操作。

2、作业前安全检查：（1）认真做好交接班工作，并填写好交接班记录，对上班运转中存在的问题，双方司机必须当面交待清楚，并经妥善处理后方可工作；（2）班前要认真检查基础底座有无异常及周围空间有无障碍物；（3）各部位螺丝有无松动现象；（4）合上下面总开关，检查一下整机有无漏电现象，雨后及雪天更应注意。

确认无问题后方可登机。

3、操作中的安全要求：（1）严禁酒后及有急性病患时上机作业；（2）先检查各机构控制开关是否在零位，再接通电源；（3）用空车试运转，检查以下几项有无异常：a.各工作机构；b.制动器；c.安全限位器；d.绳轮系统；（4）司机须与现场指挥人员配合好，得到信号后方可操作，并鸣铃示意；（5）操作中要集中精力，严禁超载、斜拉、斜吊，严禁用吊钩直接挂吊物，严禁用塔机吊运人员；（6）起吊重物时，不得猛起猛落，当吊离地面约50cm时停车，重点查看制动器是否正常，重物的捆绑是否合理，确认无误后方可操作；（7）根据吊物的重量正确选择变速挡位及工作速度，调速时应逐级增减，不得越级调速和急开急停；（8）工作中换向时，须待原方向运转转停止后，再变动方向，特别是操纵起重臂长，机构的惯性力矩大的设备更应注意；（9）塔机运转中司机应注意观察和细听各机构有无异常，有问题要及时排除，不得带病作业；（10）工作时如有大雨、雪等恶劣天气及风力超过说明书规定时，应停止作业；（11）塔机无任何安全防护装置或失灵后，司机有权拒绝操作，作业中任何安全装置报警时，应查明原因，不得随意将安全装置拆除，强行作业。

中联重科TC5610塔吊说明书中联重科TC5610塔吊是一种用于建筑工程中的重型设备，在高大建筑物的建设中起着重要的作用。

本文将对这一设备的结构、原理、使用、维护等方面进行详细说明，以帮助使用者更好地了解和使用该设备。

一、结构中联重科TC5610塔吊的主要结构由底座、支撑臂、回转机构、起重机构、驾驶室等组成。

其中，底座为塔吊的基础，支撑臂通过底座与回转机构连接，在其一端安装起重机构，另一端为倾角传感器。

回转机构安装在支撑臂与底座之间，实现塔吊的旋转。

起重机构包括钩、卷扬机、拉绳、防倾柱等构件，用于吊装和移动物品。

驾驶室设置在回转机构下方，操作员可以通过控制台控制塔吊的运作。

二、原理中联重科TC5610塔吊的工作原理主要是通过电动机驱动卷扬机升降钩及货物，通过钢丝绳进行牵引力传递；同时通过电机带动回转机构进行回转，以实现吊运物品的定位；此外，塔吊配有倾角传感器，实时监测吊装时的倾斜度，并能将此信息通过控制台反馈给操作员，以保证工作安全。

三、使用方法1.选址在设置塔吊时，需要考虑承重能力和承载面积，选择充分承载塔吊的场地。

同时，在选择场地时还要考虑管线、电线杆等设施，确保塔吊运作不受阻碍。

2.组装在安装时，应按照说明书的步骤进行组装，确保组装质量；同时也需要注意安装过程中的安全，例如钢丝绳的正确接口和紧固等。

3.起吊在起吊过程中，需谨慎操作，确保吊装物品的平稳运输；同时注意倾斜度的监测，避免发生倒塌事故。

四、维护保养1.塔吊需要定期检查和维护，确保设备的正常使用。

2.检查钢丝绳和起重机构的接口是否牢固。

3.注意塔吊的润滑和清洁，避免因维护不当造成的故障。

综上所述，中联重科TC5610塔吊是一种重要的建筑工程设备，具有重要的作用。

在使用该设备时，需要了解其结构和原理，并通过正确的使用方法和维护保养，以确保塔吊的正常运行和工作安全，实现高效、安全的建筑施工。

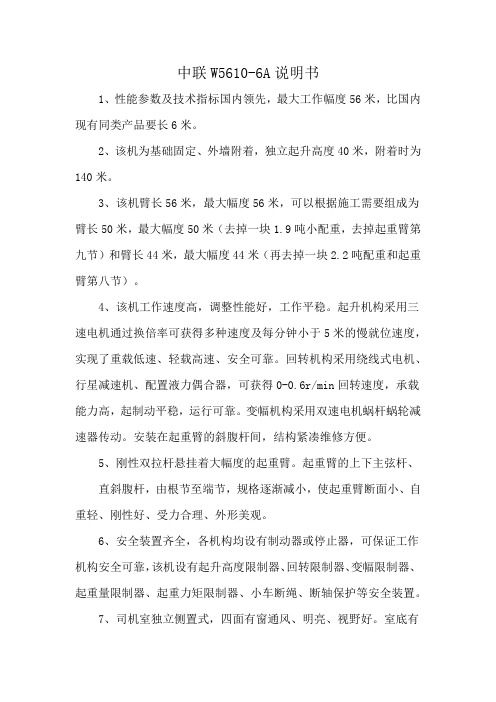

中联W5610-6A说明书1、性能参数及技术指标国内领先，最大工作幅度56米，比国内现有同类产品要长6米。

2、该机为基础固定、外墙附着，独立起升高度40米，附着时为140米。

3、该机臂长56米，最大幅度56米，可以根据施工需要组成为臂长50米，最大幅度50米（去掉一块1.9吨小配重，去掉起重臂第九节）和臂长44米，最大幅度44米（再去掉一块2.2吨配重和起重臂第八节）。

4、该机工作速度高，调整性能好，工作平稳。

起升机构采用三速电机通过换倍率可获得多种速度及每分钟小于5米的慢就位速度，实现了重载低速、轻载高速、安全可靠。

回转机构采用绕线式电机、行星减速机、配置液力偶合器，可获得0-0.6r/min回转速度，承载能力高，起制动平稳，运行可靠。

变幅机构采用双速电机蜗杆蜗轮减速器传动。

安装在起重臂的斜腹杆间，结构紧凑维修方便。

5、刚性双拉杆悬挂着大幅度的起重臂。

起重臂的上下主弦杆、直斜腹杆，由根节至端节，规格逐渐减小，使起重臂断面小、自重轻、刚性好、受力合理、外形美观。

6、安全装置齐全，各机构均设有制动器或停止器，可保证工作机构安全可靠，该机设有起升高度限制器、回转限制器、变幅限制器、起重量限制器、起重力矩限制器、小车断绳、断轴保护等安全装置。

7、司机室独立侧置式，四面有窗通风、明亮、视野好。

室底有玻璃窗，可以看到较小幅度处吊重情况。

室内空间大，需要时用户可以自己配空调。

本司机室给操作者创造较好的工作环境。

8、使用方便，维修简单，该机的电器控制系统及所有配套件，全部为容易购置而性能又好的国产元件，工作安全可靠，故障率低，维修简单。

该机安装方便迅速，仅一辆20吨汽车吊就能实现安装和拆卸工作（安装空间足够）。

由于该机具有以上特点，所以广泛应用于高层饭店、住宅、高层工业建筑、大跨度厂房及高塔型建筑物的施工，也可用于港口、码头、货场的搬运及装卸。

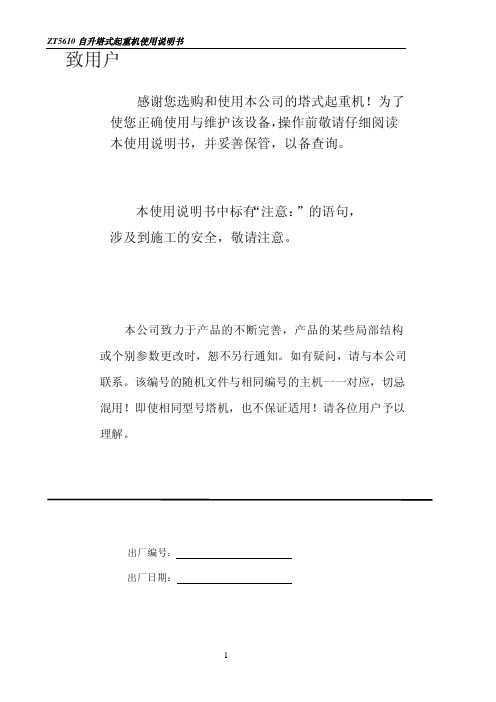

TC5610-6 B版 QTZ80(TC5610-6)塔式起重机使用说明书致用户感谢您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。

本使用说明书中标有“注意：”的语句，涉及到施工的安全，敬请注意。

本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。

如有疑问，请与本公司联系。

出厂日期：目录概述............................................................................ 0-1～0-8第一篇塔机的安装第一章立塔.......................................................... 1.1-1～1.1-32 第二章拆塔.......................................................... 1.2-1～1.2-3 第二篇塔机的使用与维护第一章塔机安全操作规程.................................... 2.1-1～2.1-3 第二章机构及电气操作........................................ 2.2-1～2.2-5 第三章安全保护装置.......................................... 2.3-1～2.3-4 第四章保养与维修............................................... 2.4-1～2.4-4 附录一 .................................................................... 1～7编制：校对：审核：概 述TC5610-6塔式起重机，是中联重科股份有限公司按JG/T5037-93《塔式起重机分类》设计的。

1、TC5610-6塔式起重机技术标书1简GB 5144-2006 塔式起重机安全规程GB/T 13752-92 塔式起重机设计规范GB/T 5031-2008 塔式起重机3中联塔机概述中联重科的塔机产品分为三大系列40多个品种，其中塔头系列产品有：TC5010、TC5610、TC5613、TC5518、TC6013、TC6015、TC6016、TC6515、TC6517、TC7013、TC7030、TC7525、TC7035、TC7052、TC8039、D800、D1100、D1500、D1800、D2500、D3600、D5200等；平头系列产品有：TCT5010、TCT5510、TCT5513、TCT6527、TCT7015、TCT7520、TCT7527、JOST/ZT320-16等；动臂系列产品有：TCR5030、TCR6030、TCR6055、DR800、DR1250等；同时，具有整体式、鱼尾板式、榫头式等多种联接方式塔身标准节，最大限度地满足客户需求。

多年来，中联塔机连续实现跨越式增长，国内销量连年雄踞行业第一，产品远销北美、中东、东南亚、澳大利亚、非洲等60多个国家和地区，得到了全球用户的认可和信赖。

中联塔机，无论是技术水平，还是产品品质，在国内都居行业领先地位，与世界先进水平同步。

中联塔机的主要特点：3.1 现代化的设计方法和全面的设计保障手段采用精确的ADAMS运动分析和I—DEAS有限元分析计算，确保塔机每一部件处于合理的受力状态，同时具有良好的强度、刚度和抗疲劳性。

采用先进的设计分析系统，工程师的设计方案在电脑上模拟实现。

新型软件在中联重科的产品开发中使用非常广泛，运用科学的分析手段，对设计进行把关，为项目方案提供强有力的理论支持，确保产品的高可靠性、高安全性。

同时，设立专家评审委员会，对塔机的总体方案及关键部件设计方案进行严格评审，从设计质量上层层把关。

3.2先进的试验手段中联重科建设有国家重点实验室——建设机械关键技术实验室，拥有国内领先的塔机电气、机构实验台，自行研究、开发的塔机专用电气控制系统及传动机构均按国家和行业相关标准进行可靠性试验，为塔机的设计提供详实的试验数据支持，确保中联塔机的电气控制系统及传动机构的安全可靠。

TC5610 B版 QTZ80(TC5610)塔式起重机使用说明书致用户感谢您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。

本使用说明书中标有“注意：”的语句，涉及到施工的安全，敬请注意。

本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。

如有疑问，请与本公司联系。

出厂日期：目录概述............................................................................ 0-1～0-8第一篇塔机的安装第一章立塔.......................................................... 1.1-1～1.1-32 第二章拆塔.......................................................... 1.2-1～1.2-3 第二篇塔机的使用与维护第一章塔机安全操作规程.................................... 2.1-1～2.1-3 第二章机构及电气操作........................................ 2.2-1～2.2-5 第三章安全保护装置.......................................... 2.3-1～2.3-4 第四章保养与维修............................................... 2.4-1～2.4-4 附录一 .................................................................... 1～7编制：校对：审核：概 述TC5610塔式起重机，是长沙中联重工科技发展股份有限公司按JG/T5037-93《塔式起重机分类》设计的。

中联重科TC5610塔吊说明中联重科TC5610塔吊是一种专业用于建筑工地的起重设备，具有出色的性能和稳定的操作能力。

本说明将详细介绍TC5610塔吊的技术规格、操作方法以及维护保养事项，旨在帮助用户正确、高效地使用该设备。

一、技术规格1. 最大起重能力：56吨2. 最大起重力矩：1000 kNm3. 最大起升高度：180米4. 机身回转角度：360度无限制5. 机身自重：约42吨6. 主臂长度：50米二、操作方法1. 确保操作人员已接受相关培训，熟悉塔吊的工作原理和操作规程。

2. 在使用前，仔细检查设备的各项部件，确保没有损坏或松动的情况。

3. 在选择布置塔吊的位置时，要确保地面坚实平整，并满足承载要求。

4. 通过控制台或遥控器启动塔吊，确保所有操作按钮和指示灯正常运作。

5. 操作人员应始终保持集中注意力，密切关注周围环境，并按照指示进行准确、平稳的操作。

6. 在起重物体时，应根据物体重量、长度和重心位置合理布置起重索具，并确保其牢固可靠。

7. 操作人员应随时注意塔吊的稳定性，合理控制起重物体的摆动，避免发生意外事故。

三、维护保养1. 定期检查塔吊的电气系统和机械部件，确保其正常工作。

2. 润滑部件应按照说明书的要求进行定期维护，以确保设备的顺畅运行。

3. 定期清洁塔吊的外观，特别是钢丝绳和绳轮等部位，以防止灰尘和污垢对设备的损害。

4. 对设备进行定期检修和维护，除去可能存在的故障和隐患。

5. 在使用过程中，如发现任何异常情况或故障，应立即停止使用并通知维修人员进行处理。

四、安全注意事项1. 切勿在超过设备额定负荷的情况下使用塔吊，以免造成设备损坏或意外事故。

2. 操作人员应佩戴符合安全标准的防护装备，如安全帽、安全带等。

3. 严禁未经许可的人员接近塔吊工作区域，以免发生人身伤害。

4. 如遇恶劣天气或强风等情况，应停止使用塔吊，确保安全。

TC5610塔吊作为一种强大而高效的起重设备，具备出色的技术特点和稳定的操作能力。
