中联TC6517B-10塔式起重机使用说明书

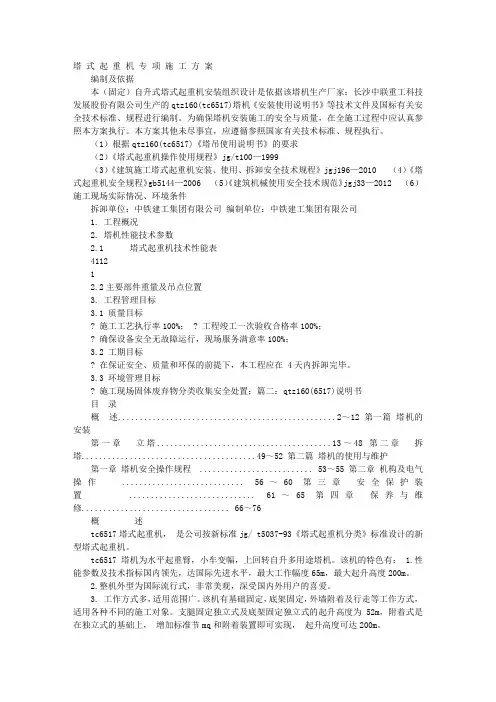

塔式起重机专项施工方案编制及依据本（固定）自升式塔式起重机安装组织设计是依据该塔机生产厂家：长沙中联重工科技发展股份有限公司生产的qtz160(tc6517)塔机《安装使用说明书》等技术文件及国标有关安全技术标准、规程进行编制。

为确保塔机安装施工的安全与质量，在全施工过程中应认真参照本方案执行。

本方案其他未尽事宜，应遵循参照国家有关技术标准、规程执行。

（1）根据qtz160(tc6517)《塔吊使用说明书》的要求（2）《塔式起重机操作使用规程》jg/t100—1999 （3）《建筑施工塔式起重机安装、使用、拆卸安全技术规程》jgj196—2010 （4）《塔式起重机安全规程》gb5144—2006 （5）《建筑机械使用安全技术规范》jgj33—2012 （6）施工现场实际情况、环境条件拆卸单位：中铁建工集团有限公司编制单位：中铁建工集团有限公司1. 工程概况2. 塔机性能技术参数2.1 塔式起重机技术性能表411212.2主要部件重量及吊点位置3. 工程管理目标3.1 质量目标? 施工工艺执行率100%； ? 工程竣工一次验收合格率100%；? 确保设备安全无故障运行，现场服务满意率100%；3.2 工期目标? 在保证安全、质量和环保的前提下，本工程应在 4天内拆卸完毕。

3.3 环境管理目标? 施工现场固体废弃物分类收集安全处置；篇二：qtz160(6517)说明书目录概述..................................................2～12 第一篇塔机的安装第一章立塔........................................13～48 第二章拆塔........................................49～52 第二篇塔机的使用与维护第一章塔机安全操作规程 .......................... 53～55 第二章机构及电气操作............................ 56～60 第三章安全保护装置............................. 61～65 第四章保养与维修.................................. 66～76 概述tc6517塔式起重机，是公司按新标准jg/ t5037-93《塔式起重机分类》标准设计的新型塔式起重机。

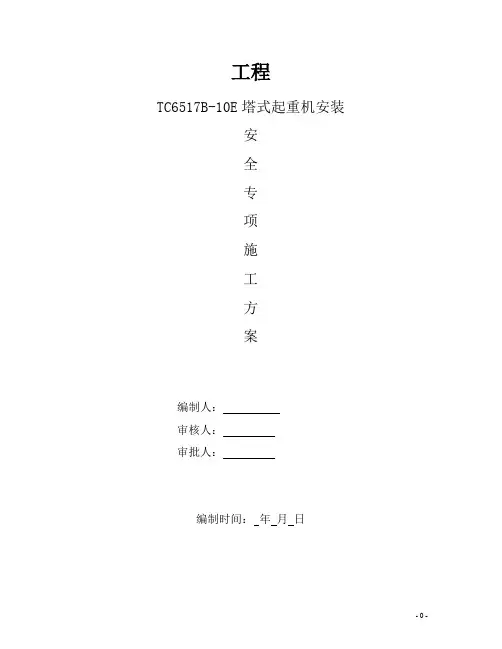

工程TC6517B-10E塔式起重机安装安全专项施工方案编制人：审核人：审批人：编制时间：年月日目录第一节、工程概况 -------------------------------------------------------------- - 2 -第二节、编制依据 -------------------------------------------------------------- - 2 -第三节、安装位置平面图 ----------------------------------------------------- - 3 -第四节、所选用的塔式起重机型号及性能技术参数 -------------------- - 3 -第五节、基础的设置 ----------------------------------------------------------- - 5 -第六节、组织机构及职责分工 ----------------------------------------------- - 6 -第七节、主要安装部件的重量和吊点位置 -------------------------------- - 8 -第八节、安装辅助设备的型号、性能 -------------------------------------- - 9 -第九节、安装工艺程序和安全质量要求 --------------------------------- - 10 -第十节、健康、环境、安全管理 ------------------------------------------ - 25 -第十一节、重大危险源和安全技术措施 --------------------------------- - 28 -第十二节、安全应急救援预案 --------------------------------------------- - 29 -塔式起重机安装安全专项施工方案第一节、工程概况1.1、工程简介安庆博物馆拟建场地位于安庆市东部新区。

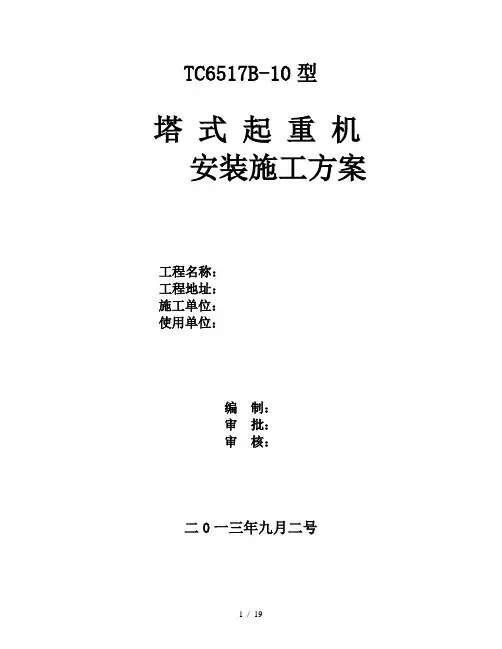

TC6517B-10型塔式起重机安装施工方案工程名称：工程地址：施工单位：使用单位：编制：审批：审核：二0一三年九月二号目录1.工程概况、塔机说明及编制依据2.工程管理目标3.施工项目组织机构及职责4.安装前的准备工作5.塔机基础的验收6.塔机的安装工艺流程7.安装后的检查8.载荷试验9.安全措施及注意事项10.塔吊顶升安全操作规程11.群塔作业措施12.应急预案13.施工现场的急救步骤14.现场救护注意事项15.伤亡事故的报告附表一：TC6517B塔机各机构总成件重量表1工程概况、塔机说明及编制依据1.1工程概况项目名称：工程地址：使用单位：施工单位：计划开工日期：计划完工日期：出厂编号：监督检验证号：设备名称及型号：1.2TC6517B-10型塔机性能本塔机为长沙中联重工科技发展股份有限公司生产的QTZ160(TC6517B-10) 型支腿固定独立式塔式起重机：最大工作幅度65m，独立高度52m，最大起重量10t，末端起重量1.7t，额定起重力矩为1600kN·m。

塔身由1节塔身预埋固定基节MQQ、1节标准节MQQ、16节标准节MQ、顶升套架、回转总成、驾驶室、塔头、平衡臂、起重臂、拉杆等组成。

注：塔身预埋固定基节MQQ的上下端面都有16颗螺栓连接孔；标准节MQQ下端面有16颗螺栓连接孔，上端面有12颗螺栓连接孔；标准节MQ上下端面都是12颗螺栓连接孔。

塔身节规格都为2000*2000*2800。

TC6517B-10塔机45米臂时，起重性能如下：1.3编制依据1.3.1《TC6517B-10型塔机安装使用说明书》1.3.2 GB5144-2006《塔式起重机安全规程》1.3.3 JGJ80-91《建筑施工高处作业安全技术规范》1.3.4 JGJ46-2005《施工现场临时用电安全技术规范》1.3.5 JGJ33-2001《建筑机械使用安全技术规程》1.3.6 GBT 5031-2008《塔式起重机》2工程管理目标2.1质量目标◆施工工艺执行率100%；◆工程竣工一次验收合格率100%；◆确保设备安全无故障运行，现场服务满意率100%；2.2工期目标◆在保证安全、质量前提下，本工程单台塔机应在天内安装/拆卸完毕。

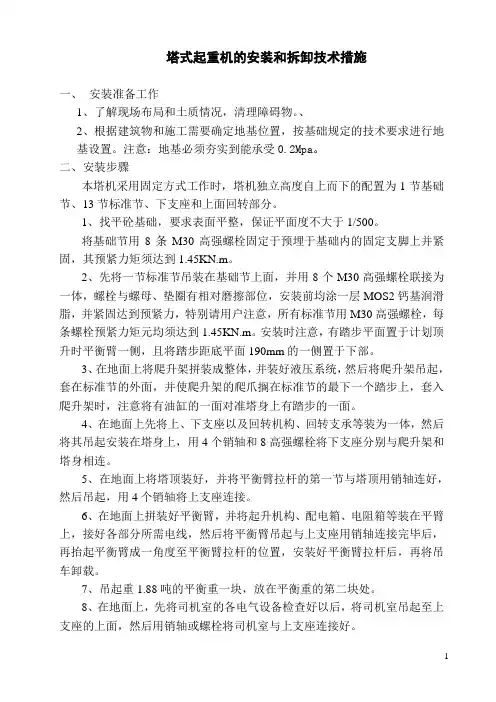

塔式起重机的安装和拆卸技术措施一、安装准备工作1、了解现场布局和土质情况，清理障碍物。

、2、根据建筑物和施工需要确定地基位置，按基础规定的技术要求进行地基设置。

注意：地基必须夯实到能承受0.2Mpa。

二、安装步骤本塔机采用固定方式工作时，塔机独立高度自上而下的配置为1节基础节、13节标准节、下支座和上面回转部分。

1、找平砼基础，要求表面平整，保证平面度不大于1/500。

将基础节用8条M30高强螺栓固定于预埋于基础内的固定支脚上并紧固，其预紧力矩须达到1.45KN.m。

2、先将一节标准节吊装在基础节上面，并用8个M30高强螺栓联接为一体，螺栓与螺母、垫圈有相对磨擦部位，安装前均涂一层MOS2钙基润滑脂，并紧固达到预紧力，特别请用户注意，所有标准节用M30高强螺栓，每条螺栓预紧力矩元均须达到1.45KN.m。

安装时注意，有踏步平面置于计划顶升时平衡臂一侧，且将踏步距底平面190mm的一侧置于下部。

3、在地面上将爬升架拼装成整体，并装好液压系统，然后将爬升架吊起，套在标准节的外面，并使爬升架的爬爪搁在标准节的最下一个踏步上，套入爬升架时，注意将有油缸的一面对准塔身上有踏步的一面。

4、在地面上先将上、下支座以及回转机构、回转支承等装为一体，然后将其吊起安装在塔身上，用4个销轴和8高强螺栓将下支座分别与爬升架和塔身相连。

5、在地面上将塔顶装好，并将平衡臂拉杆的第一节与塔顶用销轴连好，然后吊起，用4个销轴将上支座连接。

6、在地面上拼装好平衡臂，并将起升机构、配电箱、电阻箱等装在平臂上，接好各部分所需电线，然后将平衡臂吊起与上支座用销轴连接完毕后，再抬起平衡臂成一角度至平衡臂拉杆的位置，安装好平衡臂拉杆后，再将吊车卸载。

7、吊起重1.88吨的平衡重一块，放在平衡重的第二块处。

8、在地面上，先将司机室的各电气设备检查好以后，将司机室吊起至上支座的上面，然后用销轴或螺栓将司机室与上支座连接好。

9、起重臂与起重臂拉杆的安装（1）、起重臂和拉杆节的配置次序不得混乱。

青岛德泰建设工程有限公司贵信花园1#楼

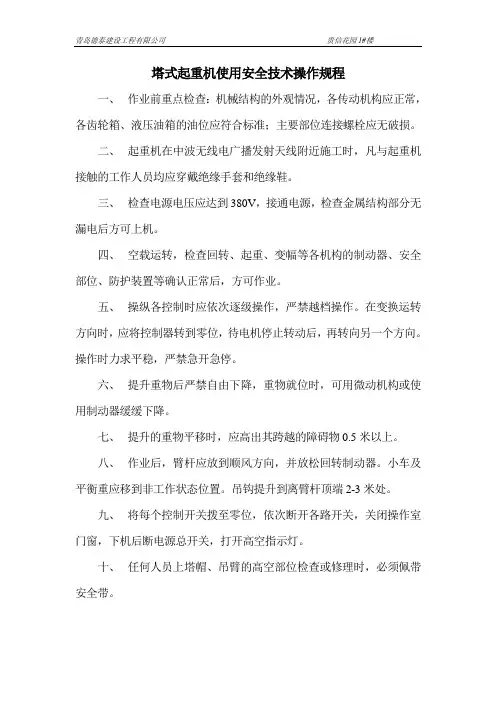

塔式起重机使用安全技术操作规程
一、作业前重点检查：机械结构的外观情况，各传动机构应正常，各齿轮箱、液压油箱的油位应符合标准；主要部位连接螺栓应无破损。

二、起重机在中波无线电广播发射天线附近施工时，凡与起重机接触的工作人员均应穿戴绝缘手套和绝缘鞋。

三、检查电源电压应达到380V，接通电源，检查金属结构部分无漏电后方可上机。

四、空载运转，检查回转、起重、变幅等各机构的制动器、安全部位、防护装置等确认正常后，方可作业。

五、操纵各控制时应依次逐级操作，严禁越档操作。

在变换运转方向时，应将控制器转到零位，待电机停止转动后，再转向另一个方向。

操作时力求平稳，严禁急开急停。

六、提升重物后严禁自由下降，重物就位时，可用微动机构或使用制动器缓缓下降。

七、提升的重物平移时，应高出其跨越的障碍物0.5米以上。

八、作业后，臂杆应放到顺风方向，并放松回转制动器。

小车及平衡重应移到非工作状态位置。

吊钩提升到离臂杆顶端2-3米处。

九、将每个控制开关拨至零位，依次断开各路开关，关闭操作室门窗，下机后断电源总开关，打开高空指示灯。

十、任何人员上塔帽、吊臂的高空部位检查或修理时，必须佩带安全带。

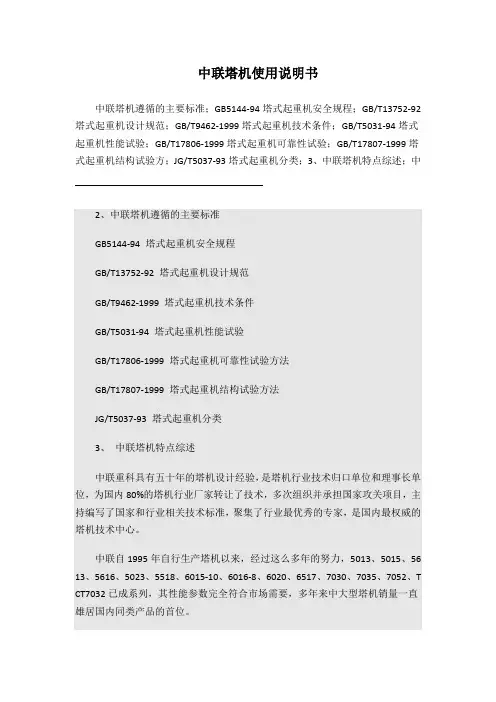

中联塔机使用说明书中联塔机遵循的主要标准；GB5144-94塔式起重机安全规程；GB/T13752-92塔式起重机设计规范；GB/T9462-1999塔式起重机技术条件；GB/T5031-94塔式起重机性能试验；GB/T17806-1999塔式起重机可靠性试验；GB/T17807-1999塔式起重机结构试验方；JG/T5037-93塔式起重机分类；3、中联塔机特点综述；中2、中联塔机遵循的主要标准GB5144-94 塔式起重机安全规程GB/T13752-92 塔式起重机设计规范GB/T9462-1999 塔式起重机技术条件GB/T5031-94 塔式起重机性能试验GB/T17806-1999 塔式起重机可靠性试验方法GB/T17807-1999 塔式起重机结构试验方法JG/T5037-93 塔式起重机分类3、中联塔机特点综述中联重科具有五十年的塔机设计经验，是塔机行业技术归口单位和理事长单位，为国内80%的塔机行业厂家转让了技术，多次组织并承担国家攻关项目，主持编写了国家和行业相关技术标准，聚集了行业最优秀的专家，是国内最权威的塔机技术中心。

中联自1995年自行生产塔机以来，经过这么多年的努力，5013、5015、56 13、5616、5023、5518、6015-10、6016-8、6020、6517、7030、7035、7052、T CT7032已成系列，其性能参数完全符合市场需要，多年来中大型塔机销量一直雄居国内同类产品的首位。

1997年，在成熟的塔机技术基础上，中联独创性地推出起重、布料两用机，实现一机多用，革命性地拓展了塔机在建设领域的应用范围。

中联塔机，无论是在技术水平，还是在制造质量，在国内都居领先地位，与世界先进水平同步。

中联塔机的技术特点：独有的技术服务中联塔机研究所的电话直接面向客户，可随时提供技术咨询；有非标附着架提供机制；新机可免费提供基础咨询。

以上三项是一般塔机生产厂家无法提供的技术服务，这是中联的技术优势。

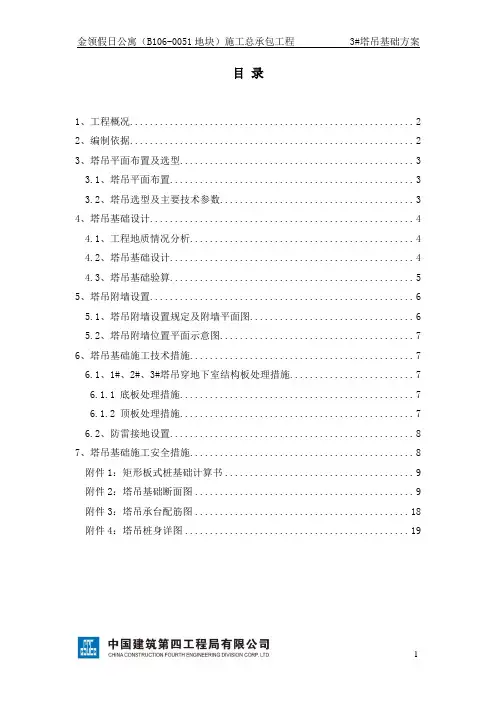

目录1、工程概况 (2)2、编制依据 (2)3、塔吊平面布置及选型 (3)3.1、塔吊平面布置 (3)3.2、塔吊选型及主要技术参数 (3)4、塔吊基础设计 (4)4.1、工程地质情况分析 (4)4.2、塔吊基础设计 (4)4.3、塔吊基础验算 (5)5、塔吊附墙设置 (6)5.1、塔吊附墙设置规定及附墙平面图 (6)5.2、塔吊附墙位置平面示意图 (7)6、塔吊基础施工技术措施 (7)6.1、1#、2#、3#塔吊穿地下室结构板处理措施 (7)6.1.1 底板处理措施 (7)6.1.2 顶板处理措施 (7)6.2、防雷接地设置 (8)7、塔吊基础施工安全措施 (8)附件1：矩形板式桩基础计算书 (9)附件2：塔吊基础断面图 (9)附件3：塔吊承台配筋图 (18)附件4：塔吊桩身详图 (19)3#塔吊基础方案1、工程概况金领假日公寓（B106-0051地块）主体工程项目位于深圳市福田区皇岗口岸商住服务区，福田南路与滨河大道交汇处，项目占地面积12597.57 ㎡，总建筑面积约为182829.3 ㎡；本工程基础形式采用旋挖桩及承台，结构型式框支-剪力墙结构，其中地下五层、地上由3栋48层公寓住宅塔楼组成，塔楼标准层层高2.95米，使用功能为住宅、单身公寓、公共配套、商业、净菜市场及其地下车库和设备用房。

各参建单位如下表：序号内容说明1 建设单位深圳市皇城地产有限公司2 设计单位深圳市欧博工程设计顾问有限公司3 监理单位深圳市物业工程建设监理有限公司4 施工单位中国建筑第四工程局有限公司本工程±0.00标高相对于黄海高程+5.900m，根据平面布置要求，施工现场拟布置3台塔吊，其中1栋A座塔吊编号为1#塔吊，最大起吊高度180m；1栋B座塔吊编号为2#塔吊，最大起吊高度为180m；1栋C座塔吊编号为3#塔吊，最大起吊高度180m；场区内布置上述3台塔吊基本上可以覆盖整个现场施工范围，其中2#、3#塔吊臂长均为50米，1#塔吊臂长为55米。

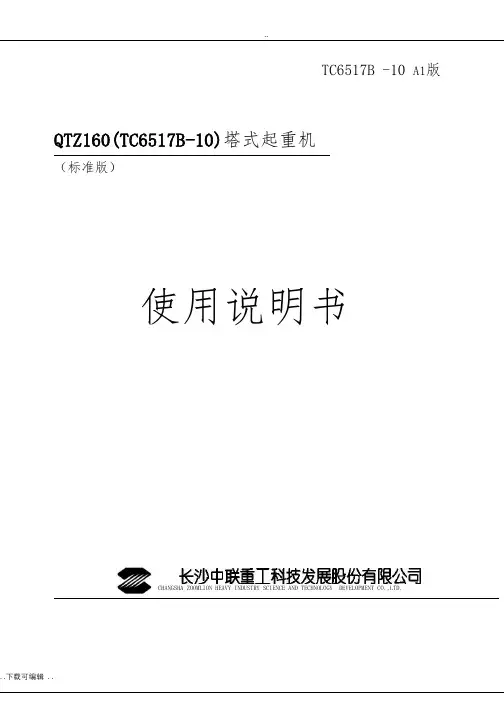

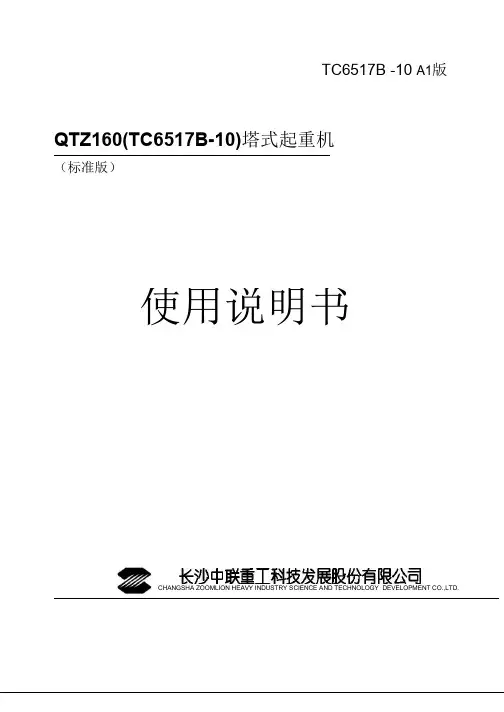

TC6517B -10 A1版QTZ160(TC6517B-10)塔式起重机（标准版）使用说明书CHANGSHA ZOOMLION HEAVY INDUSTRY SCIENCE AND TECHNOLOGY DEVELOPMENT CO.,LTD.致用户感谢您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。

本使用说明书中标有“注意：”的语句，涉及到施工的安全，敬请注意。

本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。

如有疑问，请与本公司联系。

本公司致力于塔机的不断完善，满足用户的各种需求，随机文件变化出厂编号：频繁。

该编号的随机文件与该编号的出厂日期：主机一一对应，切忌混用！即使是同型号塔机，也不保证适用！本说明书适用与支腿固定式和底架固定式塔机，行走式需补配《塔式起重机行走部分使用说明书》，内爬式则有专门版本说明书。

目录概述 (1)第一篇塔机的安装第一章立塔 (13)第二章拆塔 ..........................................................................59 第二篇塔机的使用与维护第一章塔机安全操作规程......................................................... 65第二章机构及电气操作..............................................................69 第三章安全保护装置 (76)第四章保养与维修.................................................................... 82编制：刘毅校对：孙旭国 审核：易德辉概述TC6517B-10塔式起重机，是长沙中联重工科技发展股份有限公司按新标准GB/T5031-2008《塔式起重机》标准设计的新型塔式起重机。

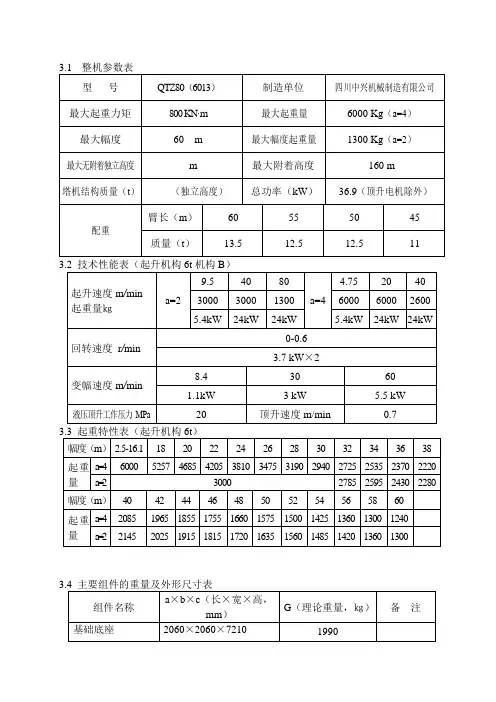

QTZ100(TC6013塔式起重机使用说明书第一章概括QTZ100(TC6013塔式起重机(以下简称起重机是济南建工机械有限企业依据国家标准,开发研制的新式建筑用起重机。

该机为水平臂架,小车变幅,上展转自升式多用途起重机。

其标准臂长为50米,加长臂长可达55米、60米,最大起重量为8吨,额定起重力矩为960千牛.米,最大起重力矩为1000千牛.米。

该机主要特色以下:上部采纳液压顶升来实现增添或减少塔身标准节,使起重机能跟着建筑物高度变化而高升或降低,同时起重机的起重能力不因起重机的高升而降低。

工作速度高,调速性能好,工作安稳,效率高。

起升机构采纳带涡流制动器的电机,电磁离合器换档的三速变速箱,能实现重载低速,轻载高速,最高速度可达。

小车牵引机构的电机拥有三种速度,经过高效率,体积小的行星减速机,使载重小车可分别以每分钟9米、30米、60米的三种速度工作。

展起色构设有液力巧合器,承载能力高,起制动安稳。

工作范围大,工作方式多,合用对象广。

经过改换和增减一些零件及协助装置,起重机可获取独立固定、附着于建筑物爬升等两种工作方式,以知足不一样的使用要求。

附着式的最大起高升度可达160米,附着式起重机可直接安装在建筑物上或建筑物邻近旁的混凝土基础上。

独立固定式的最大起高升度为米。

该起重机拥有50米、55米、60米三种臂长组合,可知足不一样工地的需要。

各样安全装置齐备,各机构均设有制动器,可保证工作安全靠谱。

该起重机设有起高升度限位器,小车变幅限位器,力矩限制器,起重量限制器,展转限位器,小车断绳保护装置等安全装置。

司机室独立侧置,视线好,可带空调设施,给操作者创建了较好的工作环境(需要空调,请用户另订或自备。

整机部署合理,外型雅观。

吊臂采纳刚性双拉杆支承,结构轻盈。

使用方便,维修简单。

用户应供给起重机电源开关Ie≥200A,并应装在起重机底部电源进线一侧距标准节3米的范围之内。

因为该机拥有以上特色,因此它合用于高层饭馆、居民住所、高层工业建筑、大跨度工业厂房以及采纳滑模法施工的高大烟囱及简仓等高塔型建筑物的大型建筑工程中,工作形式见图1-1。

中联塔机使用说明书中联塔机遵循的主要标准；GB5144-94塔式起重机安全规程；GB/T13752-9 2塔式起重机设计规范；GB/T9462-1999塔式起重机技术条件；GB/T5031-94塔式起重机性能试验；GB/T17806-1999塔式起重机可靠性试验；GB/T17807-1999塔式起重机结构试验方；JG/T5037-93塔式起重机分类；3、中联塔机特点综述；中2、中联塔机遵循的主要标准GB5144-94 塔式起重机安全规程GB/T13752-92 塔式起重机设计规范GB/T9462-1999 塔式起重机技术条件GB/T5031-94 塔式起重机性能试验GB/T17806-1999 塔式起重机可靠性试验方法GB/T17807-1999 塔式起重机结构试验方法JG/T5037-93 塔式起重机分类3、中联塔机特点综述中联重科具有五十年的塔机设计经验，是塔机行业技术归口单位和理事长单位，为国内80%的塔机行业厂家转让了技术，多次组织并承担国家攻关项目，主持编写了国家和行业相关技术标准，聚集了行业最优秀的专家，是国内最权威的塔机技术中心。

中联自1995年自行生产塔机以来，经过这么多年的努力，5013、5015、56 13、5616、5023、5518、6015-10、6016-8、6020、6517、7030、7035、7052、TCT7032已成系列，其性能参数完全符合市场需要，多年来中大型塔机销量一直雄居国内同类产品的首位。

1997年，在成熟的塔机技术基础上，中联独创性地推出起重、布料两用机，实现一机多用，革命性地拓展了塔机在建设领域的应用范围。

中联塔机，无论是在技术水平，还是在制造质量，在国内都居领先地位，与世界先进水平同步。

中联塔机的技术特点：3.1独有的技术服务中联塔机研究所的电话直接面向客户，可随时提供技术咨询；有非标附着架提供机制；新机可免费提供基础咨询。

以上三项是一般塔机生产厂家无法提供的技术服务，这是中联的技术优势。

塔式起重机操作使用规程Tower cranes--Specification for operationZBJ 80012—891 主题内容与适用范围本标准规定了塔式起重机(以下简称起重机)的工作人员及其在作业中的指挥、使用、操作、拆装和维修的要求。

本标准适用于轨道式、轮胎式、履带式。

附着式，爬升式和固定式起重机。

2 引用标准GB5144 塔式起重机安全规程GB5031 塔式起重机性能试验规范和方法GB5306 特种作业人员安全技术考核管理规则GB5082 起重吊运指挥信号GB3811 起重机设计规范GB6720 起重机司机安全技术考核标准GB5972 起重机械用钢丝绳检验和报废实用规范GBJ232 电气安装工程施工及验收规范3起重机的司机、拆装工，指挥人员(信号工)及指挥信号严禁起重机司机(以下简称司机)、拆装工、指挥人员酒后作业。

3．1起重机司机3．1．1 司机应年满18周岁，具有初中以上的文化程度。

3．1．2 每年须对司机进行一次身体检查，患有色盲，矫正视力低于1．0、听觉障碍、心脏病、贫血、美尼尔症、癫痫、眩晕、突发性昏厥、断指等妨碍起重作业的其它疾病者，不能做司机工作。

3．1．3 司机必须经过省、市级劳动部门或其指定的单位进行培训，也可以由专业(技工)学校培训。

培训时间不得少于六个月。

培训的内容应包括基础理论知识和实习操作两个部份。

3．1．3．1 基础理论知识培训的时间不得少于750个课时(5个月)。

培训的科目应包括下列内容：a．机械基础知识及简单的机械制图知识；b．起重机的构造及工作原理；c 原动机及电气知识；d．操作和使用起重机所必需的力学知识；e 液压传动的基本知识；f物体重量目测；2．吊具，索具的种类，选择、使用方法，报废标准及吊重的捆扎方法；h．指挥信号；l 有关登高作业、电气安全、消防及有关的一般救护知识；i 有关法规、法令、标准、规定等。

3．1．3．2 实习操作的时间不得少于150个课时(1个月)。

塔式起重机操作规程1.有关塔式起重机基础的要求，系参照《建筑塔式起重机安全规程》（GB 5144）第10.6节，并根据塔式起重机技术性能和机重的提高，作必要的补充。

2.由于高层建筑的迅速增加，塔式起重机已成为建筑施工的主要起重吊装机械，先进机械大量引进，国产新机型也发展很快，规格型号不断更新，技术性能日益提高，但由于管理不严，使用不当而发生了不少重大事故，其中很多是拆装中发生的。

为此，建设部先后颁发了城建第5号《加强塔式起重机使用管理的若干规定》、建建[1995]749号《关于加强塔式起重机等施工机械拆装管理的通知》、建建[1997]86号《关于印发塔式起重机拆装管理暂行规定的通知》等文件，对塔式起重机使用和拆装的管理作出规定。

本条系综合上述规定中的具体要求，在总结各类塔式起重机事故的原因分析基础上而提出的具体要求。

3.上回转塔式起重机通过平衡臂与起重臂保持机身平衡，在拆装平衡臂与起重臂过程中，需要注意保持机身的平衡。

很多起重机倾翻事故是由于不平衡而造成的，应引以为戒。

4.对于因损坏或其他原因而不能用正常方法拆卸的起重机，要求采取特殊的拆装方案。

因而需要经过审批，郑重对待，以保安全。

5.塔身与基础平面垂直度偏差值不大于4/1000，系根据《塔式起重机技术条件》（GB 9642-99）第4.1和4.6条的规定。

起重机技术检验要求，系参照《建筑机械技术试验规程》（JGJ 34-86）中塔式起重机部分的要求。

6.塔式起重机升属高处作业，顶升过程使起重机回转台及以上结构与塔身处于分离状态，需要有严格的作业要求。

本条所列各项均属于保斑点安全顶升的必要措施，其中第5项“保持起重臂与平衡臂处于平衡状态”更要注意，如果因连接螺栓拆卸困难而采用旋转起重臂来松动螺栓的错误做法，将破坏起生臂平衡而造成倾翻事故。

7.塔式起重机高到一定高度需要与建筑物附着锚固，以保持其稳定性。

本条所列各项均属于出厂说明书规定的一般性要求，目的是保证锚固装置的牢固可靠，以保持接高后起重机的稳定性。
